二极管的分类与特性参数

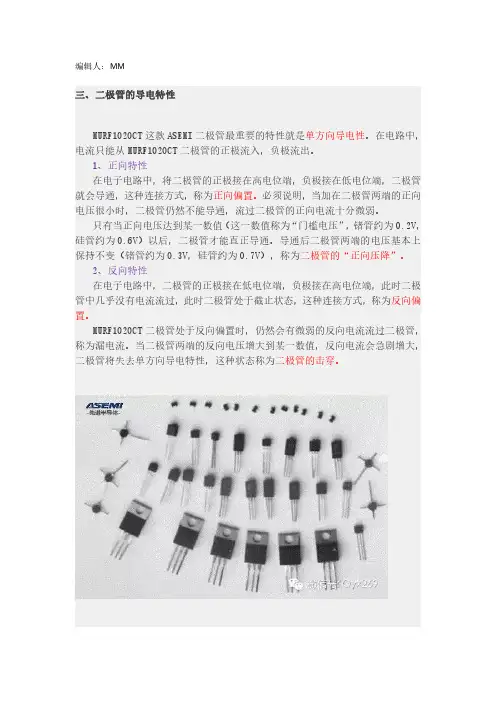

编辑人：MM三、二极管的导电特性

MURF1020CT这款ASEMI二极管最重要的特性就是单方向导电性。在电路中，

电流只能从MURF1020CT二极管的正极流入，负极流出。

1、正向特性

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管

就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向

电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。

只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，

硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上

保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

2、反向特性

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极

管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏

置。

MURF1020CT二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，

称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，

二极管将失去单方向导电特性，这种状态称为二极管的击穿。四、二极管的主要参数

用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不

同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：

1、额定正向工作电流

是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子

时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90

左右）时，就会使管芯过热而损坏。

所以，二极管使用中不要超过二极管额定正向工作电流值。例如，常用的

IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压

加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能

力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反

向耐压为50V，IN4007反向耐压为1000V。

二极管简介大全

学了一个学期的电工学，对电工学这门课程有了一定的了解，并且对这门课中涉及到的某些知识点也有了一定的认识，在此，我想谈谈我对二极管的一些了解和认识。

电子技术的发展很大程度上反映在元器件的发展上。从电子管→半导体管→集成电路

1904年 1947年 1958年集成电电子管、晶体管、集成电路比较

什么是二极管?

第一只晶体管的发明者

（by John Bardeen , William

Schockley and Walter Brattain in

Bell Lab）

第一个集成电路及其发明者基尔比

（ Jack Kilby from TI ）

1958年9月12日，在德州仪器公司的实验室里，实现了把电子器件集成在一块半导体材料上的构想。42年以后， 2000年获诺贝尔物理学奖。 “为现代信息技术奠定了基础”。 他们在1947年11月底发明了晶体管，并在12月16日正式宣布“晶体管”诞生。1956年获诺贝尔物理学奖。巴因所做的超导研究于1972年第二次获得诺贝尔物理学奖。 值得纪念的几位科学家！

二极管的英文是diode。二极管的正.负二个端子,(如图)正端A称为阳极,负端K 称为阴极。电流只能从阳极向阴极方向移动。一些初学者容易产生这样一种错误认识：“半导体的一„半‟是一半的„半‟；面二极管也是只有一„半‟电流流动(这是错误的)，所有二极管就是半导体 ”。其实二极管与半导体是完全不同的东西。我们只能说二极管是由半导体组成的器件。半导体无论那个方向都能流动电流。

半导体的种类？

半导体可分为本征半导体.P型半导体.N型半导体。

本征半导体：硅和锗都是半导体，而纯硅和锗（11个9的纯度）晶体称本征半导体。硅和锗为4价元素，其晶体结构稳定。

P型半导体：P型半导体是在4价的本征半导体中混入了3价原子，譬如极小量（一千万之一）的铟合成的晶体。由于3价原子进入4价原子中，因此这晶体结构中就产生了少一电子的部分。由于少一电子，所以带正电。P型的“P”正是取“Positve（正）”一词的第一个字母。

二极管的分类与参数

一、半导体二极管

1.1二极管的结构

半导体二极管简称二极管，由一个PN结加上相应的电极引线和管壳构成，其基本结构和符号如图1所示。

图1 二极管的结构及符号

1.2 二极管的分类

1、根据所用的半导体材料不同，可分为锗二极管和硅二极管。

2、按照管芯结构不同，可分为：

（1）点接触型二极管

由于它的触丝与半导体接触面很小，只允许通过较小的电流（几十毫安以下），但在高频下工作性能很好，适用于收音机中对高频信号的检波和微弱交流电的整流，如国产的锗二极管2AP系列、2AK系列等。

（2）面接触型二极管

面接触型二极管PN结面积较大，并做成平面状，它可以通过较大了电流，适用于对电网的交流电进行整流。如国产的2CP系列、2CZ系列的二极管都是面接触型的。

（3）平面型二极管

它的特点是在PN结表面被覆一层二氧化硅薄膜，避免PN结表面被水分子、气体分子以及其他离子等沾污。这种二极管的特性比较稳定可靠，多用于开关、脉冲及超高频电路中。国产2CK系列二极管就属于这种类型。

3、根据管子用途不同，可分为整流二极管、稳压二极管、开关二极管、光电二极管及发光二极管等。

1.3 二极管的特性 引线 外壳线 触丝线

基片 PN结

二极管的电路符号： P N

阳极 阴极 点接触型

面接触型 1、正向特性

二极管正向连接时的电路如图所示。二极管的正极接在高电位端，负极接在低电位端，二极管就处于导通状态（灯泡亮），如同一只接通的开关。实际上，二极管导通后有一定的管压降（硅管0.6～0.7V，锗管0.2～0.3V）。我们认为它是恒定的，且不随电流的变化而变化。

但是，当加在二极管两端的正向电压很小的时候，正向电流微弱，二极管呈现很大的电阻，这个区域成为二极管正向特性的“死区”，只有当正向电压达到一定数值（这个数值称为“门槛电压”，锗二极管约为0.2V，硅二极管约为0.6V）以后，二极管才真正导通。此时，正向电流将随着正向电压的增加而急速增大，如不采取限流措施，过大的电流会使PN结发热，超过最高允许温度（锗管为90℃～100℃，硅管为125℃～200℃）时，二极管就会被烧坏。

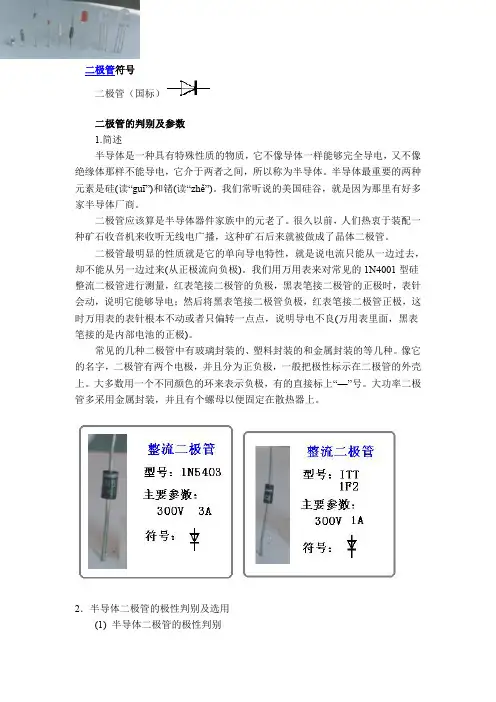

二极管

符号

二极管（国标）

2．半导体二极管的极性判别及选用

(1) 半导体二极管的极性判别

一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP1

7等。如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，

连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。

无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意

图见图T304。

根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R

×100或R×1k挡。不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易

烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。用表笔分别与二极管

的两极相接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接的一端为

二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管

的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻

均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。

(2) 半导体二极管的选用

通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。

锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要

大得多)。正反向电阻差值越大越好。

点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用

于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率

都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。

选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向

电压。选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效

率，特性曲线要好，避免引起过大的失真。

3．半导体分立元器件命名方法

利用二极管单向导电的特性，常用二极管作整流器，把交流电变为直流电，

即只让交流电的正半周(或负半周)通过，再用电容器滤波形成平滑的直流。事实
