浅谈高层建筑给排水特点及给水系统设计要点

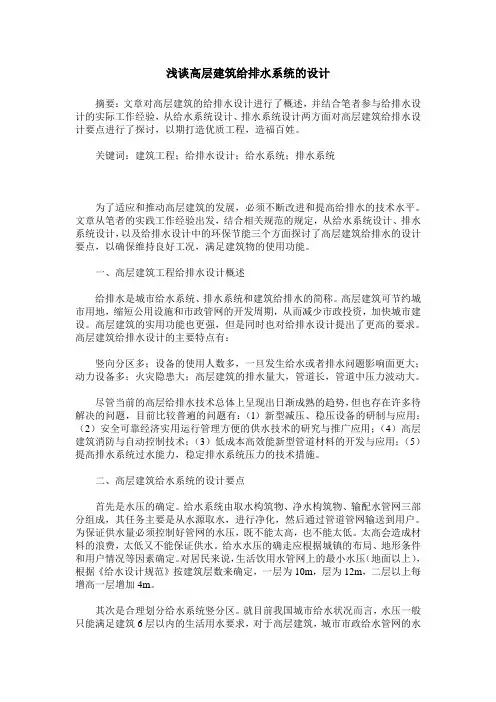

浅谈高层建筑给排水系统的设计

摘要：文章对高层建筑的给排水设计进行了概述，并结合笔者参与给排水设计的实际工作经验，从给水系统设计、排水系统设计两方面对高层建筑给排水设计要点进行了探讨，以期打造优质工程，造福百姓。

关键词：建筑工程；给排水设计；给水系统；排水系统

为了适应和推动高层建筑的发展，必须不断改进和提高给排水的技术水平。文章从笔者的实践工作经验出发，结合相关规范的规定，从给水系统设计、排水系统设计，以及给排水设计中的环保节能三个方面探讨了高层建筑给排水的设计要点，以确保维持良好工况，满足建筑物的使用功能。

一、高层建筑工程给排水设计概述

给排水是城市给水系统、排水系统和建筑给排水的简称。高层建筑可节约城市用地，缩短公用设施和市政管网的开发周期，从而减少市政投资，加快城市建设。高层建筑的实用功能也更强，但是同时也对给排水设计提出了更高的要求。高层建筑给排水设计的主要特点有：

竖向分区多；设备的使用人数多，一旦发生给水或者排水问题影响面更大；动力设备多；火灾隐患大；高层建筑的排水量大，管道长，管道中压力波动大。

尽管当前的高层给排水技术总体上呈现出日渐成熟的趋势，但也存在许多待解决的问题，目前比较普遍的问题有：（l）新型减压、稳压设备的研制与应用；（2）安全可靠经济实用运行管理方便的供水技术的研究与推广应用；（4）高层建筑消防与自动控制技术；（3）低成本高效能新型管道材料的开发与应用；（5）提高排水系统过水能力，稳定排水系统压力的技术措施。

二、高层建筑给水系统的设计要点

首先是水压的确定。给水系统由取水构筑物、净水构筑物、输配水管网三部分组成，其任务主要是从水源取水，进行净化，然后通过管道管网输送到用户。为保证供水量必须控制好管网的水压，既不能太高，也不能太低。太高会造成材料的浪费，太低又不能保证供水。给水水压的确走应根据城镇的布局、地形条件和用户情况等因素确定。对居民来说，生活饮用水管网上的最小水压（地面以上），根据《给水设计规范》按建筑层数来确定，一层为10m，层为12m，二层以上每增高一层增加4m。

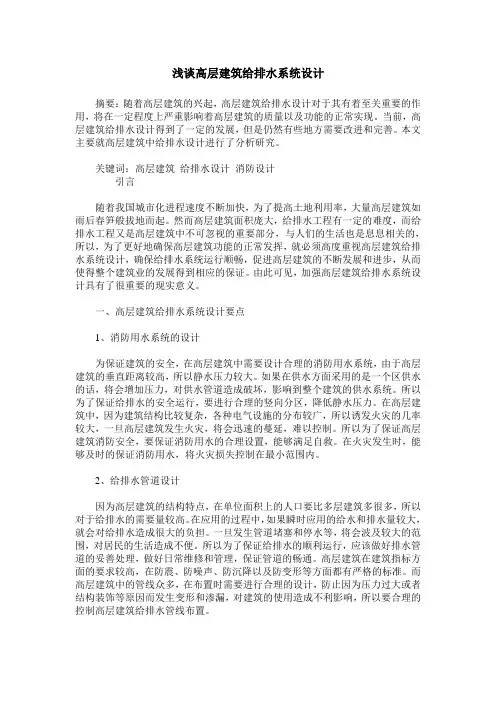

浅谈高层建筑给排水系统设计

摘要：随着高层建筑的兴起，高层建筑给排水设计对于其有着至关重要的作用，将在一定程度上严重影响着高层建筑的质量以及功能的正常实现。当前，高层建筑给排水设计得到了一定的发展，但是仍然有些地方需要改进和完善。本文主要就高层建筑中给排水设计进行了分析研究。

关键词：高层建筑 给排水设计 消防设计

引言

随着我国城市化进程速度不断加快，为了提高土地利用率，大量高层建筑如雨后春笋般拔地而起。然而高层建筑面积庞大，给排水工程有一定的难度，而给排水工程又是高层建筑中不可忽视的重要部分，与人们的生活也是息息相关的，所以，为了更好地确保高层建筑功能的正常发挥，就必须高度重视高层建筑给排水系统设计，确保给排水系统运行顺畅，促进高层建筑的不断发展和进步，从而使得整个建筑业的发展得到相应的保证。由此可见，加强高层建筑给排水系统设计具有了很重要的现实意义。

一、高层建筑给排水系统设计要点

1、消防用水系统的设计

为保证建筑的安全，在高层建筑中需要设计合理的消防用水系统，由于高层建筑的垂直距离较高，所以静水压力较大。如果在供水方面采用的是一个区供水的话，将会增加压力，对供水管道造成破坏，影响到整个建筑的供水系统。所以为了保证给排水的安全运行，要进行合理的竖向分区，降低静水压力。在高层建筑中，因为建筑结构比较复杂，各种电气设施的分布较广，所以诱发火灾的几率较大，一旦高层建筑发生火灾，将会迅速的蔓延，难以控制。所以为了保证高层建筑消防安全，要保证消防用水的合理设置，能够满足自救。在火灾发生时，能够及时的保证消防用水，将火灾损失控制在最小范围内。

2、给排水管道设计

因为高层建筑的结构特点，在单位面积上的人口要比多层建筑多很多，所以对于给排水的需要量较高。在应用的过程中，如果瞬时应用的给水和排水量较大，就会对给排水造成很大的负担。一旦发生管道堵塞和停水等，将会波及较大的范围，对居民的生活造成不便。所以为了保证给排水的顺利运行，应该做好排水管道的妥善处理，做好日常维修和管理，保证管道的畅通。高层建筑在建筑指标方面的要求较高，在防震、防噪声、防沉降以及防变形等方面都有严格的标准。而高层建筑中的管线众多，在布置时需要进行合理的设计，防止因为压力过大或者结构装饰等原因而发生变形和渗漏，对建筑的使用造成不利影响，所以要合理的控制高层建筑给排水管线布置。

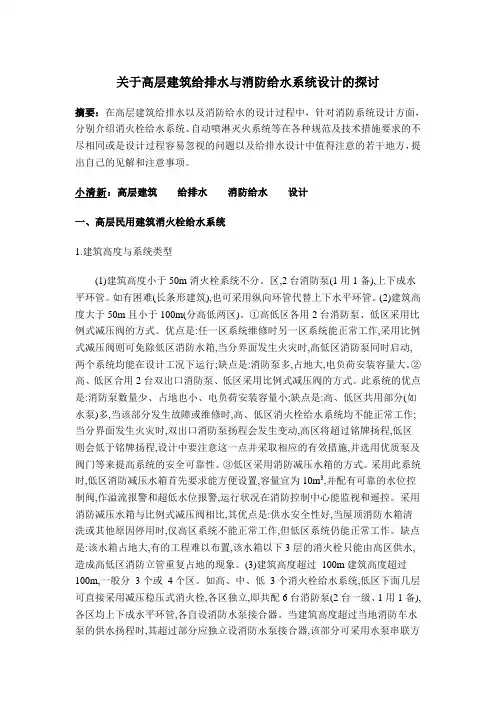

关于高层建筑给排水与消防给水系统设计的探讨

摘要：在高层建筑给排水以及消防给水的设计过程中，针对消防系统设计方面，分别介绍消火栓给水系统、自动喷淋灭火系统等在各种规范及技术措施要求的不尽相同或是设计过程容易忽视的问题以及给排水设计中值得注意的若干地方，提出自己的见解和注意事项。

小清新：高层建筑 给排水 消防给水 设计

一、高层民用建筑消火栓给水系统

1.建筑高度与系统类型

(1)建筑高度小于50m消火栓系统不分。区,2台消防泵(1用1备),上下成水平环管。如有困难(长条形建筑),也可采用纵向环管代替上下水平环管。(2)建筑高度大于50m且小于100m(分高低两区)。①高低区各用2台消防泵、低区采用比例式减压阀的方式。优点是:任一区系统维修时另一区系统能正常工作,采用比例式减压阀则可免除低区消防水箱,当分界面发生火灾时,高低区消防泵同时启动,两个系统均能在设计工况下运行;缺点是:消防泵多,占地大,电负荷安装容量大。②高、低区合用2台双出口消防泵、低区采用比例式减压阀的方式。此系统的优点是:消防泵数量少、占地也小、电负荷安装容量小;缺点是:高、低区共用部分(如水泵)多,当该部分发生故障或维修时,高、低区消火栓给水系统均不能正常工作;当分界面发生火灾时,双出口消防泵扬程会发生变动,高区将超过铭牌扬程,低区则会低于铭牌扬程,设计中要注意这一点并采取相应的有效措施,并选用优质泵及阀门等来提高系统的安全可靠性。③低区采用消防减压水箱的方式。采用此系统时,低区消防减压水箱首先要求能方便设置,容量宜为10m3,并配有可靠的水位控制阀,作溢流报警和超低水位报警,运行状况在消防控制中心能监视和遥控。采用消防减压水箱与比例式减压阀相比,其优点是:供水安全性好,当屋顶消防水箱清洗或其他原因停用时,仅高区系统不能正常工作,但低区系统仍能正常工作。缺点是:该水箱占地大,有的工程难以布置,该水箱以下3层的消火栓只能由高区供水,造成高低区消防立管重复占地的现象。(3)建筑高度超过 100m建筑高度超过100m,一般分 3个或 4个区。如高、中、低 3个消火栓给水系统,低区下面几层可直接采用减压稳压式消火栓,各区独立,即共配6台消防泵(2台一级、1用1备),各区均上下成水平环管,各自设消防水泵接合器。当建筑高度超过当地消防车水泵的供水扬程时,其超过部分应独立设消防水泵接合器,该部分可采用水泵串联方式解决,系统复杂些,在设计中应注意;当建筑高度超过250m时,应提交国家消防主管部门专题研究论证后,依据审批意见作具体设计。

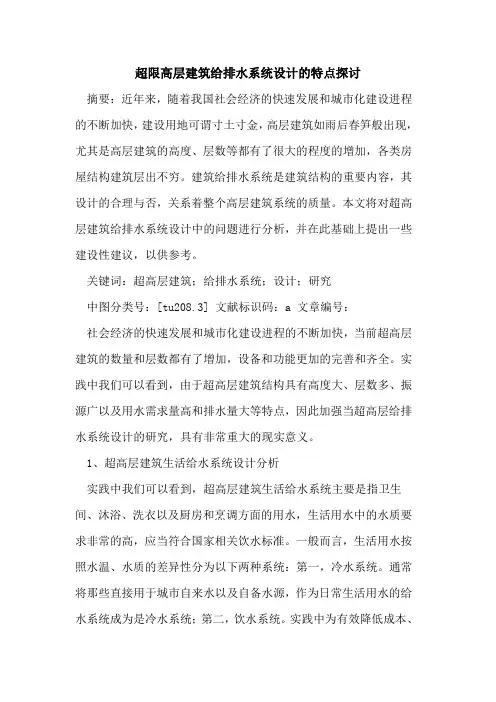

超限高层建筑给排水系统设计的特点探讨

摘要：近年来，随着我国社会经济的快速发展和城市化建设进程的不断加快，建设用地可谓寸土寸金，高层建筑如雨后春笋般出现，尤其是高层建筑的高度、层数等都有了很大的程度的增加，各类房屋结构建筑层出不穷。建筑给排水系统是建筑结构的重要内容，其设计的合理与否，关系着整个高层建筑系统的质量。本文将对超高层建筑给排水系统设计中的问题进行分析，并在此基础上提出一些建设性建议，以供参考。

关键词：超高层建筑；给排水系统；设计；研究

中图分类号：[tu208.3] 文献标识码：a 文章编号：

社会经济的快速发展和城市化建设进程的不断加快，当前超高层建筑的数量和层数都有了增加，设备和功能更加的完善和齐全。实践中我们可以看到，由于超高层建筑结构具有高度大、层数多、振源广以及用水需求量高和排水量大等特点，因此加强当超高层给排水系统设计的研究，具有非常重大的现实意义。

1、超高层建筑生活给水系统设计分析

实践中我们可以看到，超高层建筑生活给水系统主要是指卫生间、沐浴、洗衣以及厨房和烹调方面的用水，生活用水中的水质要求非常的高，应当符合国家相关饮水标准。一般而言，生活用水按照水温、水质的差异性分为以下两种系统：第一，冷水系统。通常将那些直接用于城市自来水以及自备水源，作为日常生活用水的给水系统成为是冷水系统；第二，饮水系统。实践中为有效降低成本、节约用水，多采用一些分质供水方法，独立设计适当的饮用水系统。通常情况下，饮用水系统设计过程中，可分为开水与冷饮水两种给水系统。如果习惯喝生水，则应当提高饮用水标准，尤其在旅馆中的卫生间、高级公寓以及高层建筑住宅中的厨房内，都应当单独设置饮用水管道系统。以上各环节的用水，均需要经过深度的处理、消毒后方可引用。

2、超高层建筑辅助给水系统设计分析

一般而言，超高层建筑结构中的用水设备种类非常的多，而且部分装置的用水受自身特点的影响，需要设置独立的给水系统。具体表现为以下几种形式：
