SBS弹性体改性沥青卷材GB18242-2008
- 格式:doc
- 大小:33.00 KB
- 文档页数:3
GB 18242―2008前言本标准5.3.8.1为强制性的,其余为推荐性的。
本标准与EN13707―2004《柔性防水卷材—屋面防水用增强沥青卷材—定义和要求》一致性程度为非等效。
本标准代替GB18242―2000《弹性体改性沥青防水卷材》。
本标准与GB18242—2000相比,主要变化如下:—胎基中增列了玻纤增强聚酯毡(2000版的3.1.1;本版的3.1.1);—增列了5mm厚度的产品,删除了2mm厚度的产品(2000版的3.2.2;本版的3.2);—修改了产品的用途提示(2000版的3.4;本版的3.4);—用单位面积质量代替卷重(2000版的4.1;本版的4.1);—增列了原材料要求(本版的第4章);—材料性能增加了次高峰拉力、第二峰时延伸率、浸水后质量增加。
热老化、渗油性、接缝剥离强度、钉杆撕裂强度、矿物粒料粘附性、卷材下表面沥青涂盖层厚度(2000版的表3;本版的表2);—调整了拉力,删除了撕裂强度(2000版的表3;本版的表2);—对试验方法进行了修订,按GB/T328―2007进行试验(2000版的第5章;本版的第6章);—出厂检验项目进行了修订,型式检验周期进行了修改(2000版的6.1;本版的7.1)。
本标准由中国建筑材料联合会提出。
本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。
本标准负责起草单位:中国建筑防水材料工业协会、建筑材料工业技术监督研究中心、中国化学建筑材料公司苏州防水材料研究设计所。
本标准参加起草单位:北京东方雨虹防水技术股份有限公司、徐州卧牛山新型防水材料有限公司、盘锦禹王防水建建材集团有限公司、颐中(青岛)化学建材有限公司、威达(江苏)建筑材料有限公司、索普瑞玛(上海)建材贸易有限公司、保定市北方防水工程公司、温州长城防水材料厂、东营大明防水有限责任公司、大连细扬防水工程集团有限公司、杰斯曼(上海)无纺布有限公司、吴江市月星防水材料有限公司、常熟市三恒建材有限责任公司、上海台安工程实业有限公司、扬州志高建筑防水材料有限公司、广东科顺化工实业有限公司、上海建筑防水材料(集团)公司、淮坊市宏源防水材料有限公司、淮坊市宇虹防水材料集团有限公司、淮坊市晨鸣新型防水材料有限公司、盘锦大禹防水建材有限公司、苏州力星防水材料有限公司、湖北永阳防水材料股份有限公司、唐山德生防水材料有限公司、科德宝宝利得(上海)贸易有限公司、陕西昌炎置业有限公司、宁波市鄞州劲松防水材料厂、新乡日月防水技术有限公司。

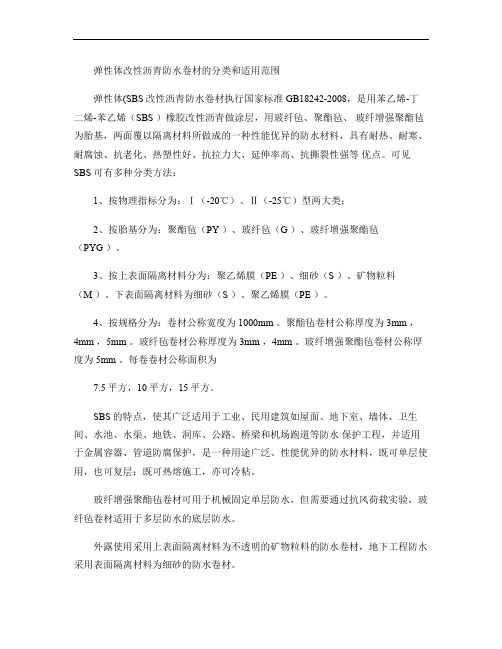

弹性体改性沥青防水卷材的分类和适用范围弹性体(SBS改性沥青防水卷材执行国家标准GB18242-2008,是用苯乙烯-丁二烯-苯乙烯(SBS )橡胶改性沥青做涂层,用玻纤毡、聚酯毡、玻纤增强聚酯毡为胎基,两面覆以隔离材料所做成的一种性能优异的防水材料,具有耐热、耐寒、耐腐蚀、抗老化、热塑性好、抗拉力大、延伸率高、抗撕裂性强等优点。
可见SBS 可有多种分类方法:1、按物理指标分为:Ⅰ(-20℃)、Ⅱ(-25℃)型两大类;2、按胎基分为:聚酯毡(PY )、玻纤毡(G )、玻纤增强聚酯毡(PYG )。
3、按上表面隔离材料分为:聚乙烯膜(PE )、细砂(S )、矿物粒料(M )。
下表面隔离材料为细砂(S )、聚乙烯膜(PE )。
4、按规格分为:卷材公称宽度为1000mm 。
聚酯毡卷材公称厚度为3mm ,4mm ,5mm 。
玻纤毡卷材公称厚度为3mm ,4mm 。
玻纤增强聚酯毡卷材公称厚度为5mm 。
每卷卷材公称面积为7.5平方,10平方,15平方。
SBS的特点,使其广泛适用于工业、民用建筑如屋面、地下室、墙体、卫生间、水池、水渠、地铁、洞库、公路、桥梁和机场跑道等防水保护工程,并适用于金属容器、管道防腐保护,是一种用途广泛、性能优异的防水材料,既可单层使用,也可复层;既可热熔施工,亦可冷粘。
玻纤增强聚酯毡卷材可用于机械固定单层防水,但需要通过抗风荷载实验,玻纤毡卷材适用于多层防水的底层防水。
外露使用采用上表面隔离材料为不透明的矿物粒料的防水卷材,地下工程防水采用表面隔离材料为细砂的防水卷材。
SBS贮存运输注意事项:a、贮存与运输时,不同类型、规格的产品应分别堆放,不应混杂。
避免日晒雨淋,注意通风。
储存温度不应高于50℃,立放贮存,高度不超过两层。
b、当用轮船或火车运输时,卷材必须立放,堆放高度不超过两层。
防止倾斜或横压,必要时加盖毡布。
c、在正常贮存、运输条件下,贮存期自生产日期起为一年。
1.概述1.1执行标准GB18242-2008《弹性体感性沥青防水卷材》1.2范围1.2.1本作业指导书适用于聚脂毡、玻纤毡玻纤增强聚氨毡为胎基、以苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体作石油沥青改型剂,俩面覆以隔离材料所制成的防水卷材。
1.2.2本作业指导书不适用于其他改型沥青、胎基和上表面材料制成的沥青防水卷材。
1.3分类1.3.1按胎基分为聚脂毡(PY)和玻纤胎(G)、玻纤增强聚酯毡(PYG).1.3.2按上表面隔离材料分为聚乙烯膜(PE)、细砂(S)与矿物颗粒(M)。
下表面隔离材料为细砂(S)、聚乙烯膜(PE)。
1.3.3按材料性能分为Ⅰ和Ⅱ型。
1.4本试验室检验项目及物理力学性能要求1.4.1本试验坐检验项日:拉力和延伸率;不透水性;耐热性:低温柔性。
1.4.2物理力学性能要求见表1表12.试验样品2.1样品接收2.1.1组批以同一类型、统一规格100002为批,不足10000㎡时亦可作为一批。
2.1.2抽样2.1.2.1在每批产品中随机抽取5卷进行单位面积质量、面积、厚度及外观检查。
2.1.3物理学性能样品2.1.3.1将取样卷材切除距外层卷头2500mm后,取1m长的卷材按GB/T328.4取样方法均匀分布裁取试件,块物理力学性能检测用,另一块备用。
2.1.3.2按表2规定尺寸和数量切取试件。
3拉力试验3.1执行标准GB18242-2008《弹性体沥青防水卷材》3.2仪器设备3.2.1拉力试验机本试验室选用WDL-10电了万能试验机3.2.3量尺精确度lmm3.3实验准备3.3.1实验温度试验温度23±2℃,并记录。
3.3.2样品预处理将试件置于23±2℃温度下不少于24h3.4实验步骤3.4.1校准试验机3.4.2调整好拉力机后将定温处理的试作夹持在夹具中心,并不的歪斜,上下夹具之间的距离为180mm。
3.4.3开动拉力机,拉伸速度为50mm/min,使受拉试件被拉断为止,记录最大拉力及最大拉力时伸长值。
沥青防水卷材接缝剥离强度试验1.适用范围本实施细则适用于SBS弹性体和APP改性的沥青类防水材料的接缝剥离强度试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB/T 328.20-2007 《建筑防水卷材试验方法沥青防水卷材接缝剥离性能》3.检测用仪器设备拉伸试验机4抽样及搭接试片制备抽样按GB/T 328.1进行。
裁取试件的搭接试片应预先在(23±2)℃和相对湿度(30~70)%的条件下放置至少20h。
根据规定的方法搭接卷材试片,并留下接缝的一边不粘结。
应按要求的相同粘结方法制备搭接试片。
5试件制备从每个试件上裁取5个矩形试件,宽度(50±1)mm并与接头垂直,长度应能保证试件两端装入夹具,其完全叠合部分可以进行试验。
试件试验前应在(23±2)℃和相对湿度30%~70%的条件下放置至少20h。
接缝采用冷粘剂时需要根据制造商的要求增加足够的养护时间。
6 试验步骤试件稳固的放入拉伸试验机的夹具中,使试件的纵向轴线与拉伸试验机及夹具的轴线重合。
夹具间整个距离为(100±15)mm,不承受预荷载。
试验在(23±2)℃进行,拉伸速度(100±10)mm/min。
产生的拉力应连续记录直至试件分离,用N表示。
试件的破坏形式应记录。
7 结果表示、计算和试验方法的精确度7.1 表示画出每个试件的应力应变图。
7.2 平均剥离强度去除第一和最后一个1/4的区域,然后计算平均剥离强度,用N/50mm表示。
平均剥离强度是计算保留部分10个等份点处的值。
7.3 计算计算每组5个试件的平均剥离强度平均值8.结果评定弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。
塑性体改性沥青防水卷材按GB18242-2008的表2进行评定。
产品证明书籍之阳早格格创做产品组成★胶量:弹性体改性沥青(SBS)★胎基:散酯毡(PY)、玻纤毡(G)、玻纤巩固散酯毡(PYG)★覆里:乙烯膜(PE)、细砂(S)、矿物粒料(M)产品特性及用途★矮温柔性佳,适用于工业与民用修筑的屋里及天下防火工程.★散酯毡胎产品抗推、抗压、抗撕裂本能佳,耐脱刺、耐腐蚀本能佳.★动工便当、简朴、易支配,无传染,使用寿命少.★乌色板岩覆里卷材可化妆屋里,好化环境.★中露使用采与上表面断绝资料为没有透明的矿物粒料的防火卷材.技能指标及真止尺度动工技能尺度★《天下工程防火技能典型》GB50108★《屋里工程技能典型》GB50345动工注意事项★卷材防火层的基里应脆真、仄坦、浑净、搞燥、阳阳角处应做圆弧或者45.坡角,特殊部位应删搞卷材加强层,加层宽度为300~500㎜.★防火卷材拆接宽度没有小于100㎜.★铺揭坐里卷材防火层时,应采与预防卷材下滑步伐.★铺揭单层卷材时,上下二层战相邻二幅卷材的接缝应错启1/3~1/2幅度,且二层卷材没有得相互笔曲铺揭.★铺揭程序:①中防中揭法:先铺仄里,后铺坐里,接接处应接叉拆接.②中防内揭法:先铺坐里,后铺仄里;铺揭坐里时,应先铺转角,后铺大里.★动工要领: 底板垫层混凝土部位的卷材可采与空铺法或者面粘法;侧墙采与中防中揭的卷材及顶板部位应采与谦粘法动工.★采与热熔法动工应加热匀称,没有得加热缺累或者烧脱卷材,拆接缝部位应溢出热熔改性沥青.★铺揭卷材宽禁正在雨雪天、五级以上大风中动工;环境气温矮于10时没有宜动工.动工历程中下雨或者下雪时,应搞佳已铺完卷材的防备处事.★卷材防火层经查看合格后,预防尖刺物益伤,并即时搞佳呵护层.产品检测以共一典型、共一规格10000㎡为一批次,缺累10000㎡亦可动做一批,每批产品中随机抽与5卷举止单位里积品量、薄度及中瞅查看.产品包拆★使用禹王博用防真膜并揭有电子防真标记.★揭有禹王博用产品合格证,标记表记标帜有厂名、天面、电话、商标、死产日期、死产许可证号码及产品称呼、代号.★使用禹王博用捆扎戴.贮存与输送★分歧典型、规格的产品分别存搁,没有该混纯.预防日晒雨淋,注意透气.贮存温度没有该下于50℃,坐搁贮存只可单层、输送历程中坐搁没有超出二层.★输送时预防倾斜或者横压,需要时加盖苫布.★正在仄常贮存、输送条件下,贮存期自死产之日起为一年.。
SBS改性沥青防水卷材
执行标准:GB 18242-2008
(一)、产品类型及规格:
l厚度分为:2mm、3mm、4mm、5mm
l胎体分为:聚酯胎与玻纤胎
l低温柔度国标分为:I型-20℃ II型-25℃
l低温柔度非国标分为:-5℃、-10℃、-15℃、-18℃
l面层分为:双面膜(PE)、页岩(M)、铝膜(PE)、细砂(S)(二)、产品物理性能
l玻纤胎体的耐热性:I型90℃ II型105℃
l聚酯胎体的耐热性:I型90℃ II型105℃
l可溶物含量: 3mm-2100g/㎡
l 4mm-2900 g/㎡
l 5mm-3500 g/㎡
l玻纤胎体I型最大拉力350 N/50mm,II型最大拉力500 N/50mm
l聚酯胎体I型最大拉力500 N/50mm,II型最大拉力800 N/50mm
l玻纤胎体无延伸率
l聚酯胎体I型最大延伸率30%,II型最大延伸率40%
(三)、注意事项
l卷材正品接头≤1个,接头长度≥1米,并且每卷的长度加长15cm。
l SBS改性沥青防水卷材属于热熔施工,热熔施工的气温不低于-10℃,即卷材的开卷温度应高于卷材低温柔度的10度以上。
(喷灯距卷材0.3米)。
1、产品概述建禹防水材料_建禹防水卷材之SBS改性沥青防水卷材各项综合性能指标,建禹改性沥青防腐涂料等该产品采用沥青或热塑性弹性体(如苯乙烯一丁二烯嵌段共聚物SBS)、热塑性塑料(如无规聚丙烯APP 或非结晶态a一聚烯烃低分子聚合物APAO等)改性沥青浸渍胎基,两面涂以弹性体或塑料体沥青涂盖层。
上表面撒以细砂、矿物粒(片)料或覆盖聚乙烯膜等,下表面撒以细砂或覆盖聚乙烯膜所制成的防水卷材。
该产品具有良好的防水性能和抗老化性能。
并具有高温不流淌,低温不脆裂、施工简便、无污染、使用寿命长等特点。
广泛应用于工业与民用建筑的屋面、地下室、卫生间、水池等防水防潮以及桥梁、停车场、游泳池、隧道、蓄水池等建筑物的防水、防潮、隔气、抗渗以及沥青类屋面的维修工程。
SBS改性沥青防水卷材尤其适用于寒冷地区、结构变形频繁地区的建筑物防水.而APP改性沥青防水卷材则适用于高温、有强烈太阳辐射地区的建筑物防水。
基层要求:基层必须平整、清洁、干燥。
含水率应小于9%.然后用冷底子油均匀涂刷基层表面.待其干燥后方可施工。
卷材铺贴顺序方向:顺序为先高、后低跨;同等高度先远后近。
同一平面从低处开始铺贴。
铺贴方向为面坡度<3%时平行于屋脊的方向铺贴;坡度在3%一15%之间时平行或垂直屋脊方向铺贴;坡度>15%时垂直于屋脊方向铺贴。
铺贴方法:热熔法:用火焰喷枪或其他加热工具对准卷材底面和基层均匀加热.待表面沥青开始熔化并呈黑色光亮状态时.边烘烤边铺贴卷材,并用压辊压实。
同时应注意调节火焰大小和速度.使沥青温度保持在200—250℃之间。
施工完毕后,应再用冷粘剂对搭接边进行密封处理。
冷粘接法:用橡皮刮板将高聚物改性沥青胶粘剂或冷玛脂等冷粘剂均匀涂在基层表面.并控制厚度均匀,边铺卷材边用橡皮棍子推展卷材一边排除空气至压实。
当环境温度低于15℃时.应采用热熔法处理搭接部位和卷材收头部位。
搭接处理:长边搭接时单层防水纵横向搭接宽度≥100mm。
产品说明书
产品组成
★胶质:弹性体改性沥青(SBS)
★胎基:聚酯毡(PY)、玻纤毡(G)、玻纤增强聚酯毡(PYG)
★覆面:乙烯膜(PE)、细砂(S)、矿物粒料(M)
产品特点及用途
★低温柔性好,适用于工业与民用建筑的屋面及地下防水工程。
★聚酯毡胎产品抗拉、抗压、抗撕裂性能好,耐穿刺、耐腐蚀性能好。
★施工方便、简单、易操作,无污染,使用寿命长。
★彩色板岩覆面卷材可装饰屋面,美化环境。
★外露使用采用上表面隔离材料为不透明的矿物粒料的防水卷材。
技术指标及执行标准
施工技术标准
★《地下工程防水技术规范》GB 50108-2008
★《屋面工程技术规范》GB 50345-2004
施工注意事项
★卷材防水层的基面应坚实、平整、清洁、干燥、阴阳角处应作圆弧或45。
坡角,特殊部位应增做卷材加强层,加层宽度为300~500㎜。
★防水卷材搭接宽度不小于100㎜。
★铺贴立面卷材防水层时,应采取防止卷材下滑措施。
★铺贴双层卷材时,上下两层和相邻两幅卷材的接缝应错开1/3~1/2幅度,且两层卷材不得相互垂直铺贴。
★铺贴顺序:①外防外贴法:先铺平面,后铺立面,交接处应交叉搭接。
②外防内贴法:先铺立面,后铺平面;铺贴立面时,应先铺转角,后
铺大面。
★施工方法: 底板垫层混凝土部位的卷材可采用空铺法或点粘法;侧墙采用外防外贴的卷材及顶板部位应采用满粘法施工。
★采用热熔法施工应加热均匀,不得加热不足或烧穿卷材,搭接缝部位应溢出热熔改性沥青。
★铺贴卷材严禁在雨雪天、五级以上大风中施工;环境气温低于-10时不宜施工。
施工过程中下雨或下雪时,应做好已铺完卷材的防护工作。
★卷材防水层经检查合格后,避免尖刺物损伤,并及时做好保护层。
产品检测
以同一类型、同一规格10000㎡为一批次,不足10000㎡亦可作为一批,每批产品中随机抽取5卷进行单位面积质量、厚度及外观检查。
产品包装
★使用禹王专用防伪膜并贴有电子防伪标识。
★贴有禹王专用产品合格证,标记有厂名、地址、电话、商标、生产日期、生产许可证号码及产品名称、代号。
★使用禹王专用捆扎带。
贮存与运输
★不同类型、规格的产品分别存放,不应混杂。
避免日晒雨淋,注意通风。
贮存温度不应高于50℃,立放贮存只能单层、运输过程中立放不超过两层。
★运输时防止倾斜或横压,必要时加盖苫布。
★在正常贮存、运输条件下,贮存期自生产之日起为一年。
