DYP500-57X8型自平衡多级泵

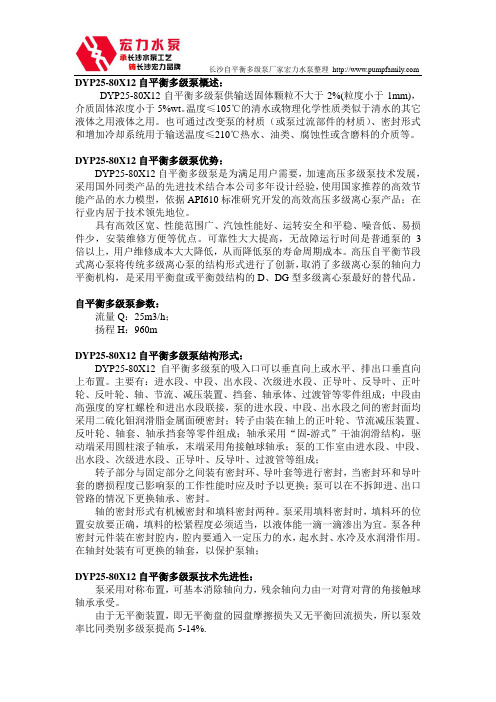

DYP25-80X12自平衡多级泵概述：DYP25-80X12自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

DYP25-80X12自平衡多级泵优势：DYP25-80X12自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：960mDYP25-80X12自平衡多级泵结构形式：DYP25-80X12自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

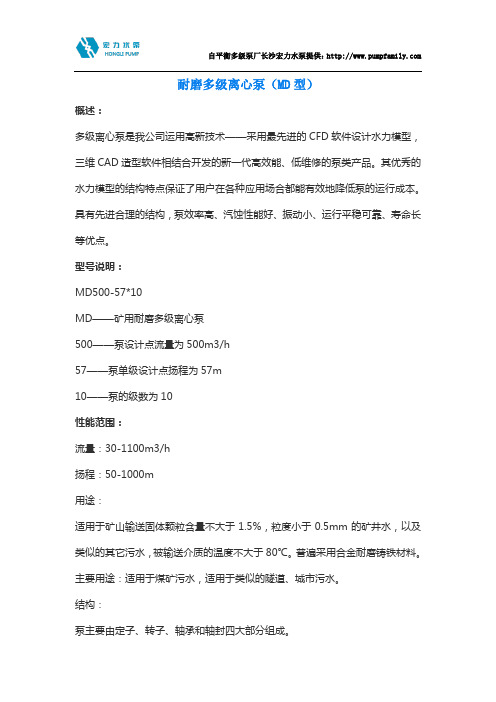

概述：多级离心泵是我公司运用高新技术——采用最先进的CFD软件设计水力模型，三维CAD造型软件相结合开发的新一代高效能、低维修的泵类产品。

其优秀的水力模型的结构特点保证了用户在各种应用场合都能有效地降低泵的运行成本。

具有先进合理的结构，泵效率高、汽蚀性能好、振动小、运行平稳可靠、寿命长等优点。

型号说明：MD500-57*10MD——矿用耐磨多级离心泵500——泵设计点流量为500m3/h57——泵单级设计点扬程为57m10——泵的级数为10性能范围：流量：30-1100m3/h扬程：50-1000m用途：适用于矿山输送固体颗粒含量不大于1.5%，粒度小于0.5mm的矿井水，以及类似的其它污水，被输送介质的温度不大于80℃。

普遍采用合金耐磨铸铁材料。

主要用途：适用于煤矿污水，适用于类似的隧道、城市污水。

结构：泵主要由定子、转子、轴承和轴封四大部分组成。

定子部分：主要由吸入段、中段、吐出段和导叶等组成，通过拉紧螺栓进行拉紧固定，构成工作室。

MD型泵吸入口为水平方向，吐出口垂直向上。

转子部分：由首级叶轮、叶轮、轴、轴套、平衡盘等组成，叶轮系串联在轴上，两端通过大螺母予以固定，轴将动力传递给叶轮使其工作，平衡盘用来平衡轴向力。

轴承部分：主要由轴承座体、轴承和轴承压盖等组成，转子两端采用两个装在轴承体内的轴承支承，轴承用油脂润滑，部分泵两端用滑动轴承支承，稀油润滑。

为防止介质进入轴承内，在轴承前装有挡水圈，并在轴套间加装“O”形橡胶圈。

两端轴承体采用环形冷却室结构，当被输送介质的温度大于80℃时，应从外部通过冷水，以对轴承进行冷却。

轴承内的润滑黄油可通过油杯加入。

泵两端轴封采用铅粉油浸石棉填料或机械密封，用户可自行选择。

填料的松紧程度必须适当，通过填料压盖螺栓进行调节，以液体点滴状渗漏为宜。

轴封：两端轴封采用软填料或机械密封，并引入水封水加以水封，以防止外界空气进入泵内以及大量液体渗出。

传动泵通过弹性联轴器由原动机直接驱动，从原动机端看，泵为顺时针方向旋转。

DYP25-30X5自平衡多级泵概述：DYP25-30X5自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

DYP25-30X5自平衡多级泵优势：DYP25-30X5自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：25m3/h；扬程H：150mDYP25-30X5自平衡多级泵结构形式：DYP25-30X5自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

D500-57多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级离心泵的意义在于提高设定压力。

D型卧式、单吸多级、分段式离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

D500-57多级离心泵型号意义： D500-57多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

D500-57多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D500-57多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

ZDF155-67*8自平衡多级泵概述：ZDF155-67*8自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDF155-67*8自平衡多级泵优势：ZDF155-67*8自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：536mZDF155-67*8自平衡多级泵结构形式：ZDF155-67*8自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

MD450-60x8(P)自平衡多级泵注意事项
内容：MD450-60x8(P)自平衡多级泵是根据长沙中联泵业多年的生产经验结合国外先进技术生产的，这种类型泵，效率更高，可靠性更高，寿命更长，维修更方便。

应该注意事项有如下几点：
1、观察电控柜的工作电流
值。

合格的泵，电机工作的电流
应小于额定电流值。

2、观察出口阀的开度，当
电机工作电流值超过额定电流
或出口压力表指示过低时，应检
查出口阀门的开度。

若泵的出口
过流面积远小于出口阀门过流
面积时，若阀门开度过大，出口
压力表只是压力肯定偏小，水泵
属于低于低扬程大流量运行。

此
时应将出口阀门关小，关至出口
压力在水泵铭牌标定压力附近。

3、出口压力表。

出口压力表一定要按要求装在泵出口和进口的闸阀之间，装在离泵出口同径的2倍管径处。

出口压力表所指示的压力，应在泵铭牌所标定的压力值附近。

4、转向。

一般自平衡卧式多级泵上都会有转向牌，注意水泵的转向是否与标定的一致；所有离心泵，一般以轴心线为基准，从上往下看水泵的旋向（不管水泵是逆转还是顺转），泵的叶轮应朝泵出口方向旋转。
