枫叶(小精灵ESPRIT+)报警系统用户操作说明书☞感您选用(小精灵)报警系统!您拥有的ESPRIT+报警主机是由加拿大枫叶(Paradox Security System Inc.)精心研制出品,不但功能强大,而且简单易用!☞欲索取更丰富的资料,可以访问: .paradox.☞中国地区专业技术服务商: 安普电子科技(Amp security group)联系: 09基础篇图1: 646键盘----用户与报警系统的沟通介面◆“READY” 绿灯: 亮=所有防区处于正常状态(如所有门窗关好,装有探头的房间没人走动)灭=有防区处于开路或触发状态闪亮=报警系统处于退出延时状态❖“ARMED” 红灯: 亮=报警系统布防♦“TBL”故障键: 亮=系统有故障⌧“MEM”报警记忆键: 亮=系统有报警记忆⍓“1-24”防区指示忆键: 亮=该防区处于开路或触发状态注: 按[2ND]即将“1-12”转为“13-24” “AC”橙灯: 亮=有交流电灭=无交流电使用键盘除了要认真观察键灯状态,还需熟识键盘发出的声音:1、每次按键都应有键亮并发出单音；2、输入信息后键盘发出的间断性声音（BEEP-BEEP-BEEP）表示接收或确认；3、输入信息后键盘发出的连续性声音（BEEEEEEEP）表示拒绝或操作不当；精简操作篇一、布防（出门，家里无人）当“READY” 绿灯亮，即所有防区处于正常状态时可进行布防。
输入密码即可，此时“ARMED” 红灯亮(“READY” 绿灯闪亮，键盘发出BE-BE-BE---声音)，报警系统处于退出延时状态，您应在退出延时时间出门(最后10秒，声音急速)。
例：用户密码为1234，则布防时输入1234即可，此时“ARMED” 红灯亮。
二、撤防（进门）您在进门后，触发延时防区(键盘发出BE--------声音)，必须在规定的进入延时时间输入密码撤防，此时“ARMED” 红灯灭。
例：密码为1234，则输入1234, 此时“ARMED”灯灭，报警系统撤防。
控制器编程及下载说明（软件版本 V1.3）一、本说明书所说明的软件全名是“控制器编程软件”，软件版本号是V1.3。
适用于2200、2208、2209、2210控制器。
双击即可进入编程界面。
二、窗口操作：1、编程软件启动后，屏幕显示如下图2.选择控制器后弹出如下窗口。
在窗口中共有7个编程页，分别为“显示编程”、“联动编程”、“区域机联动编程”、“键盘编程”、“房间名称”、“区域名称”、“设备名称”。
选择“显示编程”页。
此时控制器编程系统为显示编程状态。
显示编程表格共分“序号”、“回路”、“地址”、“设备名称”、“楼层”、“区域”、“房间名称”、“层显1”、“层显2”、“层显3”10列。
⑴“序号”：鼠标点击“序号”一列方框即可输入序号数字，由00001依次排列下去。
点击方框后按“BCKSPACE←”退格键可删除原有序号。
可输入5个字节数字。
⑵“回路”；鼠标点击“回路”一列即可输入回路号。
点击方框后按“BCKSPACE ←”键可删除原有回路号。
可输入2个字节数字。
⑶“地址”：鼠标点击“地址”一列即可输入地址号，每个回路可带250个地址，地址号由1－250。
点击方框后按“BCKSPACE←”键可删除原有地址号。
可输入3个字节数字。
注：1.2208的回路有01、02两回路，地址以001为起始点；2209的回路为01一回路，2210回路有01-09共9回路。
2.回路不允许输入00，地址不允许输入000⑷“设备名称”：鼠标点击“设备名称”列内某一行，在软件右侧出现一列如图：右侧的设备名称可由编程者按需要自行修改编写，点击设备名称栏进入设备名称编辑界面，即可编辑。
最多输入4个汉字。
例：点击右侧设备名称中1号感烟探测，会在下方方框中显示，然后点击确定，设备名称输入完毕。
（双击所选的设备名称也可选择设备）⑸“楼层”：“楼层”一列由编程者根据实际情况和工程要求来编写，可输入2个（楼层仅限SD2200使用）⑹“区域”：鼠标点击“区域”一列中任意一个单元，在显示右侧出现一栏。

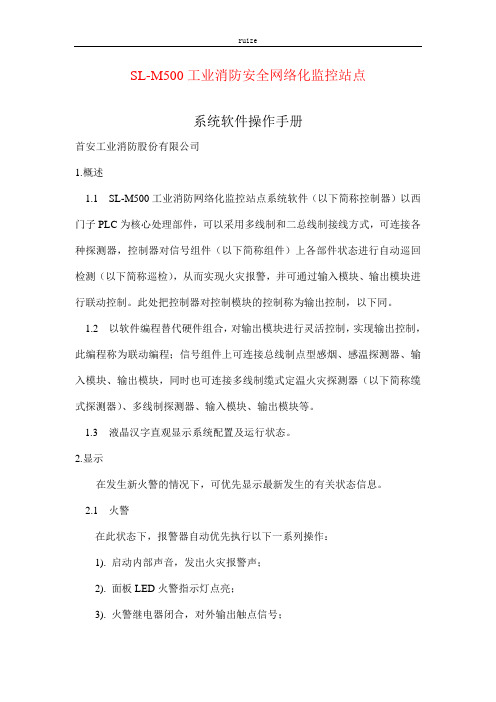

SL-M500工业消防安全网络化监控站点系统软件操作手册首安工业消防股份有限公司1.概述1.1 SL-M500工业消防网络化监控站点系统软件（以下简称控制器）以西门子PLC为核心处理部件，可以采用多线制和二总线制接线方式，可连接各种探测器，控制器对信号组件（以下简称组件）上各部件状态进行自动巡回检测（以下简称巡检），从而实现火灾报警，并可通过输入模块、输出模块进行联动控制。
此处把控制器对控制模块的控制称为输出控制，以下同。
1.2 以软件编程替代硬件组合，对输出模块进行灵活控制，实现输出控制，此编程称为联动编程；信号组件上可连接总线制点型感烟、感温探测器、输入模块、输出模块，同时也可连接多线制缆式定温火灾探测器（以下简称缆式探测器）、多线制探测器、输入模块、输出模块等。
1.3液晶汉字直观显示系统配置及运行状态。
2.显示在发生新火警的情况下，可优先显示最新发生的有关状态信息。
2.1 火警在此状态下，报警器自动优先执行以下一系列操作：1). 启动内部声音，发出火灾报警声；2). 面板LED火警指示灯点亮；3). 火警继电器闭合，对外输出触点信号；4). 火警信息通过液晶屏自动显示，显示信息包括：火警部件总数、首火警日期、当前首次和最新火警部位的站点号、组件号、部件号、火警类别、发生时间等，并可通过手动操作逐页显示所有发生的火警的部位的有关信息；5). 根据联动编程可对输出模块进行控制；6). 发生的火警信息作为历史火警信息可以长久保存，掉电不丢失。
（操作人员可在火警发生后随时查阅有关信息）。
历史火警信息最多可保存100条。
2.2 故障故障分以下几种情形：1). 主备电故障2). 部件故障3). 组件故障4). 站点故障在上述情形之一发生时，发出故障声光报警，可按消音键消音。
2.2.1 对于故障1，面板上相应的主电、备电故障LED指示灯点亮，故障恢复后LED恢复正常。
2.2.2 对于故障2、3、4，面板上对应LED故障指示灯亮。
尊敬的用户：西安西核彩桥实业科技有限公司地处西安市高新技术开发区，是专业生产火灾报警联动控制系统的高新技术企业，是中美合资西安盛赛尔电子有限公司（systemsensor）的紧密型合作伙伴。
公司自主研发的CH8000系列智能火灾报警控制系统，全面采用美国盛赛尔公司（systemsensor）的设计理念、先进技术、通讯协议、制造工艺，与国际火警行业的先进技术同步，该系统全面兼容盛赛尔公司生产的智能型、常规型、特殊型产品，具有工作稳定、扩展性强、容量大、网络化等特点。
公司拥有优秀的团队、先进的设备、超前的理念，遍及全国的销售服务网络，产品广泛应用于石油、化工、电信、移动、钢铁等国家重点行业和大型楼宇场馆，以可靠的产品，优质的服务，诚信的文化赢得用户的满意。
公司将和全体销售服务商一起为用户竭诚服务，以我卓越科技，护航您美好未来。
目录1、JTY-LZ-ZM991智能离子感烟火灾探测器2、JTY-GD-ZM992智能光电感烟火灾探测器3、JTW-BD-ZM995智能感温火灾探测器4、JTY-GD-882光电感烟火灾探测器5、JTW-BD-885感温火灾探测器6、JTYJ-GD-2630/B 独立式感烟火灾探测报警器7、JTYJ-GD-2690/B 独立式感烟火灾探测报警器8、BAEM1224S型红外光束感烟火灾探测器9、AEC2361a 可燃气体探测报警器10、AEC2371a 可燃气体探测报警器11、J-SAP-M-SB8304 编址手动火灾报警按钮12、J-SAP-M-SB8304/H 编址消火栓报警按钮13、SM8301 输入模块14、KM8302 输入/输出模块15、KM8302B 切换模块16、DB8307 总线短路保护器17、M902M 探测器接口模块18、SG8306A 编址声光警报器19、ZH8310A 现场转换盒20、SSM24-6 警铃21、SG8306 声光警报器22、CH8504 放气指示灯23、CH8505 紧急启停按钮24、CH8507 手/自动转换盒25、CH8316/20/48/72 路接线端子箱26、CH8907/6/12/20模块箱27、FS-100 火灾显示盘28、CH8605 多线联动控制盘29、CH8601 总线手动控制盘30、JB-QB-CH8000 火灾报警控制器（联动型）31、JB-QB-CH8800 火灾报警控制器（联动型）32、JB-QB-CH8000/S 火灾报警控制器33、JB-MH-CH8500 气体灭火控制器34、JB-QB-CH8800 气体灭火控制器35、CH8909 CRT火灾彩色平面图形显示系统36、GB9242 消防广播主机37、DH9251 多线火警电话主机38、DH9261 总线制火警电话主机39、CH9200 壁挂广播通讯柜1、JTY-LZ-ZM991智能离子感烟火灾探测器功能描述及技术指标◆适用于发生火灾后产生大量的烟和少量热的场所，如宾馆、饭店、办公楼、机房、医院、学校等各种室内场所。
松江电子仪器厂C R T使用说明C R T 软件说明为了使火灾报警系统的管理提高到智能化、科学化的水平，本厂配套开发了一套用于火灾报警控制系统的管理和控制的辅助系统---CRT微机彩色显示系统。
系统功能完备，人机界面友好，可与本厂生产的JB-1501A型火灾报警控制器（联动型）和JB-QG（B）Z-2002型火灾报警控制器（联动型）分别组成操作方便、功能完备的图形化的消防控制中心监控系统。
通过CRT系统能全面准确及时地反映所有火警点所发生的时间、确切部位、分布情况，并将这些信息保留归档，以便为分析火灾起因提供历史记录。
系统主要分二级画面：第一级是系统远行状况显示，及各个分层面的状况，包括火警、故障，联动状态。
第二级为分层和平面图显示，可确切了解各探测器的分布情况、运行情况。
当CRT系统处于正常运行状态，能自动接收来自我厂生产的火灾报警控制器的信号，处理探测器的火警、故障数据，并同时准确反映所发生的时间、确切部位、分布情况，找出发生火警或故障点所在的层面，并自动进行显示。
当发生火警时，系统根据设定，自动在打印机上输出火警点所在的平面图、火警统计及报警时间。
(一) CRT 系统要求：1．硬件要求：配置商用品牌机:CPU：INTEL Celeron、P4、1800M主频以上都可以。
硬盘：20G以上。
内存：128M。
显示器：17寸。
显卡：分辨率达到1024*768。
光驱：40速以上。
软驱：1.44要求有2个串口2．操作系统要求：WINDOWS 9X系列3. CRT安装光盘一张（CRT执行文件：2002CRT.EXE）通讯联接线一根(二) CRT 软件安装说明：1. 把CRT 安装光盘中<<CRT标准安装程序>>目录拷贝到硬盘上。
2. 执行<<CRT标准安装程序>>目录中SETUP.EXE，根据提示把CRT软件安装到相应的目录下。
3. 把CRT 安装光盘中标有该工程名称的目录中的所有文件拷贝到定义的安装目录下。
火灾报警系统操作规程系统的组成：消防报警主机、消防手动报警按钮、消火栓报警按钮、消防电话、消防广播、消防水泵、消防电梯、正压送风机、正压送风口、关闭控制模块等电源。
火灾报警控制器操作：一.在主机键盘上的每一个键都是双功能键,定义或输入设备编号时，应用数字功能,平时的操作则是用它的功能键。
1.自检键：在正常工作状态下按下此键，它可以检查系统主机的所有指示灯和警报声；在调试的状态下，则可以重新注册外部的设备。
2.对时键：系统时间可以调整，操作时用TAB（消音键）移动光标，用相应的数字键进行更改。
3.分屏/全屏键及窗口切换键：在同一屏幕上出现报警，动作，故障等几种信息时，您可以使用窗口切换键移动光标以选择要查看的信息项；如信息很多，可在选择信息窗口后用分屏/全屏键单独查看此信息内容，并用上下光标辅助翻页。
4.消音键：系统警报静音。
5.隔离与取消隔离：当系统中的单个设备出现误报或故障时，为不影响别的设备的正常应用，在不能及时处理的情况下，可以先把它隔离，在恢复后在取消隔离。
方法：按下‘隔离键’输入所要隔离的设备的二次码，移动光标，输入设备类型，然后确认,按‘取消’键退出。
取消隔离与隔离的操作方法相同。
设备的二次码为六位，一般前两位是楼层号，第三位代表的是楼号，后三位是设备的编码。
例如：隔离 042146 30 代表二号楼四层146号水流指示器。
（设备类型在说明书的后面）6.喷洒控制键：这是控制是否喷涂气体灭火系统的关键。
在此键没有被允许的时候，在联动时，钢瓶驱动盘不会输出24V电压。
7.启动控制键：此键按下，包括两种功能选择，手动与自动。
手动允许的时候，可以操作手动盘和键盘上的所有功能键。
自动允许打开，当外部设备符合联动公式时，可以进行联动操作。
8.启动与停动键：通过输入设备的二次代码和设备类型，可以启动和停止联动设备。
在此项功能中.可通过输入‘*’号即通配符在二次编码和设备类型中来启动多数的设备。
9.现场编程键：在调试工作中编译并参考联动公式（用户禁入）。
