【CN209824969U】一种槟榔椰子树专用打药器【专利】

专利名称：一种植株智能喷药机器人专利类型：发明专利
发明人：张鹏,蔺鹏杰,孙榆欢
申请号：CN201811570446.2
申请日：20181221
公开号：CN109526923A
公开日：
20190329
专利内容由知识产权出版社提供
摘要：本发明涉及一种植株智能喷药机器人，无需人工下地作业，其巧妙的机械结构和布置设计，使其和现有机器相比具有结构简单、操作容易、节省成本的特点，适于给苹果植株、梨树、樱桃等乔木植株喷药，提高了喷药作业安全性，降低了喷药成本，提高了喷洒效果和喷药效率，适合塑料大棚、果园等作物环境下病虫害的综合防治，应用前景广泛。

申请人：甘肃农业大学
地址：730070 甘肃省兰州市安宁区营门村1号甘肃农业大学
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：杨海军
更多信息请下载全文后查看。

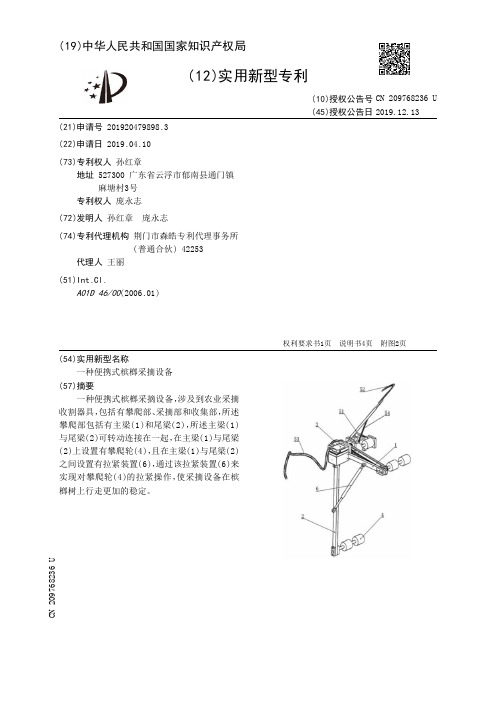

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920479898.3(22)申请日 2019.04.10(73)专利权人 孙红章地址 527300 广东省云浮市郁南县通门镇麻塘村3号专利权人 庞永志(72)发明人 孙红章　庞永志　(74)专利代理机构 荆门市森皓专利代理事务所(普通合伙) 42253代理人 王丽(51)Int.Cl.A01D 46/00(2006.01)(54)实用新型名称一种便携式槟榔采摘设备(57)摘要一种便携式槟榔采摘设备，涉及到农业采摘收割器具，包括有攀爬部、采摘部和收集部，所述攀爬部包括有主梁(1)和尾梁(2)，所述主梁(1)与尾梁(2)可转动连接在一起，在主梁(1)与尾梁(2)上设置有攀爬轮(4)，且在主梁(1)与尾梁(2)之间设置有拉紧装置(6)，通过该拉紧装置(6)来实现对攀爬轮(4)的拉紧操作，使采摘设备在槟榔树上行走更加的稳定。

权利要求书1页 说明书4页 附图2页CN 209768236 U 2019.12.13C N 209768236U权　利　要　求　书1/1页CN 209768236 U1.一种便携式槟榔采摘设备，包括有攀爬部、采摘部和收集部，其特征在于，所述攀爬部包括有主梁(1)和尾梁(2)，所述主梁(1)与尾梁(2)可转动连接在一起，在主梁(1)与尾梁(2)之间设置有拉紧装置(6)；攀爬轮(4)，该攀爬轮分为主动轮(41)、从动轮(42)和尾轮(43)，所述主动轮(41)与从动轮(42)分别通过连接杆设置于主梁(1)上，主动轮(41)与从动轮(42)之间隔有一定距离，形成用于槟榔树穿过的U型卡口，尾轮(43)设置于尾梁(2)上，拉紧装置(6)拉动主梁(1)和尾梁(2)，使尾轮(43)与从动轮(42)配合，实现对槟榔树的卡紧；驱动装置(3)，所述驱动装置(3)与主动轮(41)连接，用于提供动力；所述采摘部包括有刀架(51)和操作绳(53)，所述操作绳(53)与刀架(51)固定，用于控制刀架(51)，所述刀架(51)的一端活动设置于主梁(1)上，刀架(51)的另一端设置有割刀(52)；所述收集部设置于主梁(1)上，用于收集采摘的槟榔果。

专利名称：一种适用于水果种植的药液喷洒装置专利类型：实用新型专利
发明人：魏明权
申请号：CN201922211668.1
申请日：20191211
公开号：CN211268298U
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种适用于水果种植的药液喷洒装置，包括储液箱和喷药柄，所述储液箱一侧壁上转动连接有卷盘，所述卷盘上通过缠绕的方式固定有输水管，所述输水管一端插接有所述喷药柄，所述喷药柄采用中空结构，所述喷药柄底端滑动连接有顶盖，所述顶盖与所述喷药柄之间焊接有弹簧。

有益效果在于：本实用新型通过顶盖、弹簧、出水孔、出水头、止水片以及喷药柄的设计，不仅有效避免了药液对果树枝叶的直接冲击，防止因药液在喷洒时的冲击力过大而损坏果树枝叶，而且能够根据储液箱内的药液量来实现喷药量的自动调节，提高了喷药的效果。

申请人：丰都县魏兴水果种植专业合作社
地址：408209 重庆市丰都县青龙乡龙井村7组
国籍：CN
代理机构：重庆百润洪知识产权代理有限公司
代理人：陈付玉
更多信息请下载全文后查看。

专利名称：一种槟榔椰子树专用打药器专利类型：实用新型专利
发明人：冯素萍,武耀廷,姚毅,周娜娜,王刚申请号：CN201920590968.2
申请日：20190428
公开号：CN209824969U
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种槟榔椰子树专用打药器，包括底座，且底座四角通过车轴固定有车轮，所述底座的顶端设置有滑杆，且滑杆的外壁滑动连接有滑套，所述滑套的一侧外壁固定有喷淋组件，且滑套的另一侧外壁设置有固定于底座顶端的升降机构，所述底座顶端外壁的一边设置有储液罐，且底座顶端的一侧设置有水泵，水泵的输出端通过连接管组件与喷淋组件相连通。

本实用新型能够机械化升降的方式调节喷淋架的高度，无需人都抬举喷管进行喷淋，大幅降低了人工劳动强度，且能够满足较高点的喷药，喷管环形分布于喷淋架的弧形面外壁，从而能够大范围喷淋药物，提高了喷药的效率。

申请人：海南热带海洋学院
地址：572202 海南省三亚市吉阳区育才路1号
国籍：CN
代理机构：杭州聚邦知识产权代理有限公司
代理人：周育东
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811116511.4(22)申请日 2018.09.25(71)申请人 海南大学地址 570228 海南省海口市人民大道58号海南大学(72)发明人 陈致水　唐政　王娟　(51)Int.Cl.A01D 46/00(2006.01)(54)发明名称一种全自动槟榔收获机(57)摘要本发明公开了一种全自动槟榔收获机，它属于农业机械类发明，解决了槟榔收获效率低下且榔农收获槟榔不便的问题，有效改善了在收获槟榔时人力成本高、安全性低的现状。

它主要包括动力装置、夹紧装置、刀具装置、轮子执行装置、齿轮传动装置、动力装置骨架、夹紧装置骨架。

该机器通过上下两层各四个与水平面方向成25°的轮子从四个方向夹紧槟榔树干，通过遥控控制机器螺旋上升和下降，竖直固定在机器上的电锯跟随机器做螺旋运动，在指定位置对槟榔簇进行切割，通过分析计算，确定25°为最佳螺旋攀爬上升角度。

本发明专利其结构简单、使用方便、具有很大的市场潜力，它的应用将有利于槟榔收获机械化水平的提高。

权利要求书1页 说明书3页 附图3页CN 109463113 A 2019.03.15C N 109463113A1.一种全自动槟榔收获机其特征在于，槟榔收获机包括动力装置、夹紧装置、刀具、轮子执行装置、齿轮传动装置、动力装置骨架、夹紧装置骨架；所述刀具固定在夹紧装置骨架上，其核心为电锯；所述的齿轮传动装置安装在动力装置骨架上，包括直齿圆锥齿轮组、直齿圆柱齿轮、齿轮轴组；所述的动力装置主要由电动机和减速箱构成。

2.如权利要求1所述的槟榔收获机，其特征在于：所述的轮子执行装置包括直齿圆锥齿轮组、动力装置、动力装置骨架以及轮子；在动力装置骨架上安装有四个轮子，轮子与直齿圆锥齿轮组相连接，电动机通过各个齿轮机构带动轮子同向运动；经过运动分析计算，得出轮子与水平面方向成25°夹角时为最佳攀爬角度。

专利名称：一种槟榔叶柄注药专用装置专利类型：发明专利
发明人：黄惜,李培征,王洪星
申请号：CN201910309084.X
申请日：20190417
公开号：CN109937769A
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本发明公开了一种槟榔叶柄注药专用装置，用于为摈榔树注射药液或营养液，所述装置包括注药连接管、注药针头、注药塑料导管、高压注射器和第一伸缩杆，所述注药针头安在所述注药连接管顶端，注药连接管下端连接所述注药塑料管，所述注药塑料管另一端连接所述高压注射器，所述注药连接管可拆卸式连接在所述第一伸缩杆上，所述的高压注射器与药液容器连接，高压注射器将药液容器中的药液通过注药塑料导管、注药连接管和注药针头注入槟榔树的叶柄组织内。

该装置具有结构简单、使用便捷、洒施药液效果好，可以使得溶剂、药剂不会一下子而是慢慢地由孔内射出，不压迫伤害到植物组织，几乎不会给植物体带来任何负担，可以均匀地大面积进行注射等特点。

申请人：海南大学
地址：570228 海南省海口市人民大道58号
国籍：CN
代理机构：北京冠和权律师事务所
更多信息请下载全文后查看。

(10)申请公布号 CN 102870807 A(43)申请公布日 2013.01.16C N 102870807 A*CN102870807A*(21)申请号 201210379447.5(22)申请日 2012.10.09A01N 59/06(2006.01)A01P 9/00(2006.01)(71)申请人中国热带农业科学院椰子研究所地址571339 海南省文昌市文清大道496号(72)发明人刘立云 李艳 黄丽云(74)专利代理机构海口翔翔专利事务有限公司46001代理人莫臻(54)发明名称一种槟榔保花保果防虫药剂(57)摘要本发明涉及一种槟榔保花保果防虫药剂，是将生石灰、氯化钠和粘土混合后缓慢倒入水中搅拌均匀而制成，涂抹在槟榔树干上对槟榔树的蜗牛、蛞蝓虫害有明显的防治效果。

本发明将生石灰、氯化钠、粘土等进行配伍，可快速、有效地达到对蜗牛和蛞蝓的防治效果，成本低，操作简单，节支增产显著，为槟榔种植和产业发展提供有力的技术支持。

(51)Int.Cl.权利要求书1页 说明书3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 3 页1/1页1.一种槟榔保花保果防虫药剂，其特征是将生石灰、氯化钠和粘土混合后缓慢倒入水中搅拌均匀而制成，其中按重量百分比计各组分的含量为：生石灰28%～33%、氯化钠2%～4%、粘土3%～5%，余量为水。

2.根据权利要求1所述的药剂，其特征在于：所述各组分的重量百分比含量为：生石灰30%、氯化钠3%、粘土4%，余量为水。

权 利 要 求 书CN 102870807 A一种槟榔保花保果防虫药剂技术领域[0001] 本发明属作物栽培学领域，涉及一种用于槟榔成龄树防治蜗牛、蛞蝓的药剂，具体是一种槟榔保花保果防虫药剂。

背景技术[0002] 槟榔(Areca catechu L.)属棕榈科槟榔属植物，是我国热带地区主要的经济作物，也是我国四大南药之一，在亚洲、太平洋地区，槟榔果实主要用作当地群众咀嚼用的嗜好品，槟榔栽培逐渐向商品化、规模化发展。

专利名称：一种果树林打药装置专利类型：实用新型专利
发明人：陈劲松
申请号：CN201520970626.5申请日：20151130
公开号：CN205124828U
公开日：
20160406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种果树林打药装置，其包括安装架，安装架自下而上依次固定安装有高压泵、储药箱和储能装置，储药箱的出液口和高压泵的进液口之间连接有一输液管，安装架的上端部通过支撑架支撑有一喷淋管，喷淋管上设有若干个雾化喷头，高压泵的出液口与喷淋管之间连接有一出液管。

安装架的顶部通过支撑杆支撑有一太阳能电池板，储能装置分别与太阳能电池板和高压泵电气连接，安装架的底部设有一对滚轮，安装架上位于滚轮的正上方设有一行走电机，行走电机通过动力传输装置与滚轮连接。

该果树林打药装置能够对具有一定高度的果树进行打药，解决了果树林打药劳动强度大并存在安全隐患的问题。

申请人：大安区农村产业技术服务中心
地址：643000 四川省自贡市大安区广华路54号
国籍：CN
代理机构：成都正华专利代理事务所(普通合伙)
代理人：李蕊
更多信息请下载全文后查看。

专利名称：一种果树用喷药器专利类型：实用新型专利
发明人：吴淑明,候丽萍
申请号：CN201520497350.3申请日：20150711
公开号：CN204860718U
公开日：
20151216
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种果树用喷药器，包括壳体，所述壳体安装在平台上，所述壳体内设有吸液腔，所述吸液腔内设有一转轴，所述转轴贯穿吸液腔侧表面并与其活动链接，转轴固定连接有凸轮，凸轮通过销轴活动连接有连杆，活塞插装在所述吸液腔内并与连杆活动连接；所述吸液腔上表面连通有储液腔，储液腔通过导管连接有药箱；所述吸液腔侧表面设有喷管，所述喷管内铰接有向喷管的液体喷出口开启的单向挡片，喷管上设有若干个喷头。

本实用新型的有益效果是操作简单，使用方便，省时省力，提高了工作效率的同时保护了药农的身体免遭伤害。

申请人：南安贤达机械有限公司
地址：362000 福建省泉州市南安市丰州镇素雅村浦头75号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于种子生产的喷药装置专利类型：实用新型专利
发明人：甘柏君
申请号：CN202020009369.X
申请日：20200103
公开号：CN211959998U
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本实用新型涉及喷药设备技术领域，且公开了一种用于种子生产的喷药装置，包括支撑底座，所述支撑底座的右侧固定安装有安置板，所述支撑底座的顶部固定安装有上药池，所述支撑底座的右侧固定安装有延伸至上药池内部的排药管。

该用于种子生产的喷药装置，通过设置了传动电机，传动电机运行时，由于承重转轮与传动滚轮的外表面均开设有相互啮合的传动卡齿，且右侧承重转轴的外表面开设有与承重转轮相适配的传动卡槽，可带动滚动喷药箱进行匀速的滚动，同时上药池的内部填充有溶解肥料，且滚动喷药箱延伸至溶解肥料内部十厘米，从而达到了上药细孔可均匀的对滚动喷药箱内部的种子进行喷药。

申请人：四川万德科技有限公司
地址：610000 四川省成都市锦江区静沙南路29号7栋29层2908号
国籍：CN
代理机构：成都明涛智创专利代理有限公司
代理人：杜梦
更多信息请下载全文后查看。
