中考物理分类汇编---电功率定性分析1

初中物理电功率知识总结篇一：初三物理电功率知识点汇总初三物理电功率知识点汇总知识网络重、难点聚焦（一）电功率1．三个物理量① 电能（W）：国际单位制中的单位是焦耳（J），常用单位是千瓦时（kW·h）俗称度，1度=1kW·h=② 电功率（P）：电流在单位时间内所做的功。

它是表示电流做功快慢的物理量。

国际单位制中单位是瓦特（W）常用单位是千瓦（kW）。

③ 电热（Q）：电流通过导体产生的热。

国际单位制中单位是焦耳（J）。

2．两个重要实验① 测量小灯泡的电功率测量原理电路设计操作步骤注意事项：A．连接时，开关断开，防止因短路而损坏电源或灯泡。

B．闭合开关前，滑动变阻器的滑片应滑至滑动变阻器的最大阻值处，防止电路中的电流过大，将灯烧坏。

C．电源电压应高于灯泡的额定电压，防止无法调节到额定电压。

D．电压表的量程应大于灯泡的额定电压，电流表的量程应大于灯泡正常工作时的电流。

E．滑动变阻器允许通过的最大电流要大于灯泡正常工作时的电流，滑动变阻器的最大电阻值应与灯泡的电阻差不多，以使调节效果明显。

F．通过三次不同电压下（额定电压，1.2倍额定电压和低于额定电压）的测量，体会用电器的实际功率并不一定等于额定功率，而是取决于加在用电器两端的实际电压。

G．在做第二次实验时（实际电压不能超过额定电压的1.2倍）需要小心调节滑动变阻器，以免烧坏灯泡。

H．实验前，要检查电路并试触，实验结束后，要先断开开关，再整理器材。

② 探究影响电热大小的因素研究方法：控制变量法电路设计：根据煤油的温度变化来判断电流通过电阻丝产生电热的多少。

操作步骤：实验结论：3．一个定律——焦耳定律①内容：电流通导体产生的热量跟电流的平方成正比跟导体的电阻成正比，跟通电时间成正比。

②表达式：。

4．三个基本公式及其推导公式① ②（所有电路），推导公式：（所有电路），推导公式：（纯电阻电路）（纯电阻电路）（纯电阻电路）③（所有电路），推导公式：5．两个比例（纯电阻电路）（1）串联电路（成正比）（2）并联电路（成反比）（二）安全用电1．家庭电路的电压火线和零线之间的电压是220V，火线和地线之间的电压是220V。

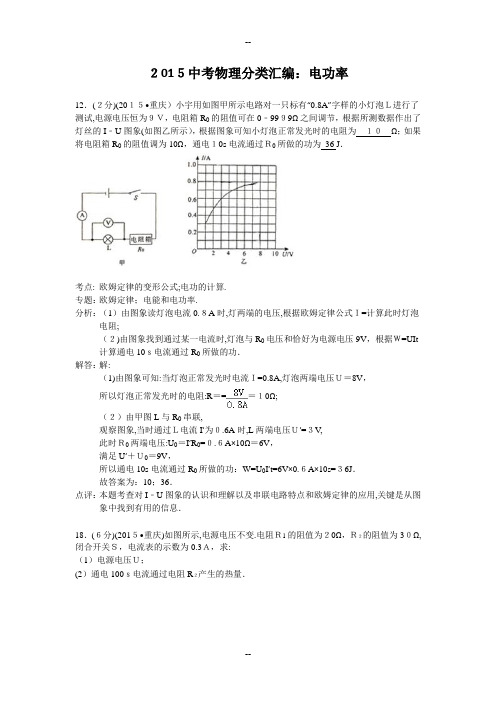

２01５中考物理分类汇编：电功率12．(２分)(20１５•重庆）小宇用如图甲所示电路对一只标有“0.8A”字样的小灯泡Ｌ进行了测试,电源电压恒为９Ｖ，电阻箱R0的阻值可在0﹣99９9Ω之间调节，根据所测数据作出了灯丝的I﹣U图象(如图乙所示），根据图象可知小灯泡正常发光时的电阻为１０Ω；如果将电阻箱R0的阻值调为10Ω，通电１0s电流通过Ｒ0所做的功为36 J．考点: 欧姆定律的变形公式;电功的计算.专题：欧姆定律；电能和电功率.分析：（1）由图象读灯泡电流0.８A时,灯两端的电压,根据欧姆定律公式Ｉ=计算此时灯泡电阻;（２)由图象找到通过某一电流时,灯泡与R0电压和恰好为电源电压9V，根据Ｗ=UIt 计算通电10ｓ电流通过R0所做的功．解答：解:（1)由图象可知:当灯泡正常发光时电流Ｉ=0.8A,灯泡两端电压Ｕ＝8V，所以灯泡正常发光时的电阻:R＝=＝１0Ω;（２）由甲图L与R0串联,观察图象,当时通过Ｌ电流I′为０.6A时,L两端电压Ｕ′=３V,此时Ｒ0两端电压:U0＝I′R0=０.６A×10Ω＝6V，满足U′＋Ｕ0＝9V，所以通电10s电流通过R0所做的功：W=U0I′t=6V×0.６A×10s=３6J．故答案为：10；36．点评：本题考查对I﹣U图象的认识和理解以及串联电路特点和欧姆定律的应用,关键是从图象中找到有用的信息．18．(６分)(201５•重庆)如图所示,电源电压不变.电阻Ｒ1的阻值为２0Ω，Ｒ２的阻值为3０Ω,闭合开关Ｓ，电流表的示数为0.3Ａ，求:（1）电源电压Ｕ；(2）通电100ｓ电流通过电阻R２产生的热量．考点: 欧姆定律的应用；焦耳定律的计算公式及其应用．专题: 欧姆定律；电与热、生活用电．分析：由电路图可知,R1与R2并联:（1)根据并联电路的电压特点和欧姆定律求出电源的电压；（２)由电路图可知,两电阻并联，根据并联电路的电压规律和欧姆定律求出通过电阻R2的电流；根据Q=I2Rｔ求出电阻R2产生的热量；解答：解：由电路图可知,R与R２并联，１（１)因为并联电路中各支路两端的电压相等,所以根据欧姆定律可得，电源的电压:U=U１=I1R1=0.3A×２０Ω=６Ｖ;（2))因为Ｒ1、Ｒ2并联，所以R1、R２两端的电压均等于电源电压，通过电阻R2的电流Ｉ2===0.2A；根据W=Pt=UIt可得，通电１00ｓ电阻R2产生的热量Q2=I22Ｒ2t2=（0.2A)２×30Ω×1０0s=12０J．答:（1）电源电压U是６V；（2）通电100s电流通过电阻R2产生的热量是１2０Ｊ．点评：本题考查了并联电路的特点和欧姆定律的应用,是一道基础题目．１8.(2分)(2０15•雅安）如图甲所示电路中,R０为定值电阻，R１为滑动变阻器.图乙是该滑动变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是50 Ω,电源电压是12 V.考点：电路的动态分析．专题：电路变化分析综合题.分析：由电路图可知，R0与R１串联,电压表测R１两端的电压，电流表测电路中的电流．由图象可知，电路中的电流是0.２A时R1的电功率,根据Ｐ=I2Ｒ求出Ｒ1接入电路的电阻；由图象读出电路中的电流为0.4A时Ｒ1的电功率,根据Ｐ=I２Ｒ求出R１接入电路的电阻;根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式求出R0的阻值，进一步求出电源的电压．解答：解:由电路图可知,R0与R1串联,电压表测R１两端的电压,电流表测电路中的电流．由图象可知,当电路中的电流Ｉ=0.2Ａ时,R1的电功率P1=2W,由Ｐ=I2R可得,R１接入电路的电阻：Ｒ1===５0Ω；由图象可知,当电路中的电流I′=０.４A时,R1的电功率P1′＝3．２Ｗ，此时R１接入电路的电阻：R1′＝=＝2０Ω,串联电路中总电阻等于各分电阻之和,由I=可得,电源的电压：Ｕ=I′(R0＋R1′）=0.４Ａ×(R0+2０Ω）,当电路中的电流I=0.2A时,电源的电压:Ｕ＝I（Ｒ０+R1)=0.2Ａ×（R０+50Ω）,解得:R0=１0Ω，电源的电压U=Ｉ(R０+R１）=0.2A×(１0Ω+５０Ω）=12Ｖ.故答案为：50；12．点评：本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是利用好电源的电压不变和从图象中读出电流对应的功率.2２.(7分)（201５•雅安）在“测量小灯泡电功率”的实验中，电源电压恒为6Ｖ，小灯泡的额定电压为2.5Ｖ，正常发光时灯丝电阻约为10Ω,所用滑动变阻器的最大阻值40Ω.(１)请用笔画线代替导线在图甲中完成实物电路的连接;（2)同学们进行试触时,发现小灯泡不发光，电流表无示数，电压表有示数,则电路中发生的故障可能是小灯泡断路(选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”); (3)某次实验中，同学们看到电压表示数为1.８V，要使灯泡L正常发光应向A(选填“A”或“B”）端移动滑片，同时视线应注意观察电压表(选填“电流表”或“电压表”)示数，当灯正常发光时,电流表示数如图乙所示,则小灯泡的额定功率是０.6 Ｗ;（４)某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持２V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数,在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于2５Ω.考点：电功率的测量.专题: 探究型实验综合题．分析: （1)根据电路图连接实物,特别注意电流表、电压表量程的选择和正负接线柱的接法,注意滑动变阻器的接法要一上一下．(2)灯泡不亮说明某处断路或灯短路，电压表有示数,电压表的正负接线柱与电源正负极之间连接是连通的,说明灯泡断路,电流表无示数说明是某处断路或电流表短路．(3)根据串分压的知识进行分析,在串联电路中,电阻越大分得的电压越多．在进行电流表的读数时,注意量程和分度值.将电压值和电流值代入公式P＝UI计算出额定功率．(４）根据串联电路特点与欧姆定律分析答题．解答：解:(1）根据电路图连接实物电路，先将串联的元件连接好,最后将电压表并联在灯泡两端．小灯泡的功率很小，所以电流很小，电流表可选择0～0.６A的量程;小灯泡的额定电压为２.5V，所以电压表应选择0～３V的量程．如图所示：（2）①灯泡短路,灯不亮,电压表示数为０,电流表有示数,不符合题意；②灯泡发生断路,电压表的正负接线柱与电源正负极之间连接是连通的,电压表有示数;电压表的电阻无限大,使得电路中的电流为0,电流表的示数为０,符合题意；③变阻器断路,电流表和电压表都无示数，不符合题意．（３)根据已知条件，电压表示数为1.8V，说明小灯泡两端的电压太小,应减小滑动变阻器两端的电压,所以应向A端移动滑片,使灯泡两端的电压为额定电压2．5V．根据丙图，电流表的量程为０～0.６A,其分度值为０.02A，其读数为0.24A,所以小灯泡的额定功率P=UI＝2．5V×0.3A=0.6W.(4)电源电压为６V，电阻两端电压为2Ｖ,滑动变阻器分压为4V，是定值电阻两端电压的两倍，滑动变阻器接入电路的阻值为定值电阻阻值的两倍,滑动变阻器最大阻值为５０欧姆，因此定值电阻最大阻值为２5欧姆.故答案为：（１）如图所示；（2）小灯泡断路(3)A；电压表；０.6.(4）25．点评：本题考查了连接实物电路图、电路故障分析、实验注意事项、电表读数、求灯泡功率等问题,连接电路图时要注意电表量程的选择；对电表读数时，要先确定其量程与分度值,然后再读数,读数时视线要与电表刻度线垂直.24.(７分）(２01５•雅安）如图所示,灯L标有“6V3Ｗ”字样，电源电压恒为6Ｖ,定值电阻Ｒ＝6Ω,设灯L的阻值不随温度变化而变化．求(1）灯L正常发光时的电阻是多少？（2）只闭合Ｓ1、S3时，电阻R在60ｓ内产生的热量是多少？(３)要使整个电路消耗的电功率最小(且电路电流不为０)，各开关的合闭情况应如何?此时的最小电功率为多少？考点：电功与热量的综合计算.专题: 电和热综合题.分析：(１)利用P＝可以求解灯正常发光时的电阻；(2)只闭合S1、S3时,灯和R并联，利用Ｉ=和Q=Ｉ2Ｒt求出产生的热量；(3）当断开S1、Ｓ3，闭合S2时，灯L与电阻R串联,整个电路消耗的电功率最小;利用P＝结合欧姆定律求出最小电功率.解答: 解：（１)由P=得灯正常发光时的电阻:R＝==１２Ω；(2)当闭合Ｓ1、S3时,灯Ｌ与电阻Ｒ并联接在电源两端,I==＝1AQ=I2Ｒt=(1A）２×6Ω×６0ｓ＝360J;（３）当断开Ｓ1、S３,闭合S２时，灯L与电阻Ｒ串联,整个电路消耗的电功率最小；R总=R L+R＝12Ω+6Ω＝1８ΩIｍin=＝=AP min=UI min＝６V×A=2Ｗ．答：(１)灯L正常发光时的电阻是12Ω;（2）只闭合S１、Ｓ3时，电阻R在６0ｓ内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0)，断开Ｓ１、S3,闭合S2时，灯L与电阻R串联；此时的最小电功率为2W．点评: 该题主要考查学生对于电功率、电热和电路状态的理解和掌握,属于中考的热点和难点．6.（4分)(2015•台州)为完成“测定小灯泡正常发光时电阻”的实验,小柯同学选取了相应器材，小灯泡上标有“２.5Ｖ”字样.(1)如图甲电路无法正常完成实验，有一处导线连接错误,错误导线是②（选填“①”或“②”).(2）改正电路后,小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙，则小灯泡正常发光时的电阻是5 欧姆．考点：伏安法测电阻的探究实验．专题：探究型实验综合题.分析: （1）变阻器需串联在电路中,且要接一上一下；（2)根据图乙读出电流表的示数，由R=计算出电阻值.解答: 解：(1)由图知,滑动变阻器同时接了上面两个接线柱，应接一上一下，导线②连接错误;（2)由图乙知,电流表的量程为0～０．6A，所以分度值为0.0２Ａ，示数为0.5Ａ;由Ｉ=得：Ｒ＝==5Ω．故答案为：(１）②;（2）5．点评：本题主要考查了电路的连接、电流表的读数及电阻的计算,属基础性问题，难度不大．23．（8分遂宁市）小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家,他马上阅读了使用说明书，了解了豆浆机的主要结构(如图甲)、使用方法及注意事项，并观察了豆浆机铭牌（如图丙),电路原理图可等效成图乙。

初中物理电功率知识点归纳总结电功率是物理学中的一个重要概念，它描述了电流通过电路时所做的功或消耗的能量。

在初中物理学习中，我们需要掌握电功率的定义、计算公式、单位以及与电流、电压的关系等知识点。

本文将对初中物理电功率的相关知识进行归纳总结。

一、电功率的定义和公式电功率表示单位时间内消耗的电能或者做的功。

在直流电路中，电功率的定义为单位时间内电路中电能的消耗，可用公式表示为：P = V × I其中，P 表示电功率，V 表示电压，I 表示电流。

二、电功率的单位电功率的单位是瓦特（W），其中 1 瓦特表示每秒消耗 1 焦耳的能量。

在实际问题中，也常使用千瓦特（kW）或兆瓦特（MW）作为大单位。

三、电功率与电流的关系电功率与电流的关系可以通过电功率公式推导得出。

由电功率公式可知：P = V × I当电压恒定时，电流越大，电功率就越大；当电流恒定时，电压越大，电功率也越大。

这表明电功率与电流是正相关的，且与电压也是正相关的。

四、电功率的计算1. 已知电压和电流当已知电压和电流的数值时，可以直接使用电功率公式进行计算。

例如：一个电流为 2 安培的电路中，电压为 5 伏，求电功率。

解：根据电功率公式 P = V × I，代入数值得：P = 5 × 2 = 10 瓦特所以，该电路的电功率为 10 瓦特。

2. 通过电阻计算在电路中，如果已知电阻、电流，可以通过 Ohm 定律计算电压，然后再计算电功率。

例如：一个电阻为3 欧姆，电流为4 安培的电路，求电功率。

解：根据 Ohm 定律 U = R × I，代入数值得：U = 3 × 4 = 12 伏特然后，根据电功率公式 P = V × I，代入数值得：P = 12 × 4 = 48 瓦特所以，该电路的电功率为 48 瓦特。

五、电功率在日常生活中的应用电功率在日常生活中应用广泛，以下是一些例子：1. 家庭用电：我们常常使用电功率来评估家用电器的能耗，例如冰箱、电视机、洗衣机等。

中考物理分类汇编电功、电功率20．（2011沈阳）(9分)额定电压为2.5V的小灯泡连入如图8甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10 。

闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图8乙所示的I—U图象。

求：(1)小灯泡的额定功率。

(2)滑片在b端时小灯泡的电阻。

(3)电源电压。

图821．（2011沈阳）(3分)如图9所示是探究在通电时间一定时，电流产生热量与哪些因素有关的实验装置。

烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同。

下列选项是关于此实验的一些描述，其中正确的是( )图4A ．在甲图中，探究的是电流产生热量与电阻的关系B．在乙图中，探究的是电流产生热量与电阻的关系C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高D．在乙图中，相同时间内，电流越大，温度计的示数升高得越多ＡＤ24．（2011沈阳）(5分)在“测量小灯泡的电功率”的实验中，小明连接了如图11所示的电路。

(1)请帮小明将电路补充完整。

图11(2)正确连接电路后闭合开关，发现小灯泡不亮，电流表、电压表都没有示数。

小明确定电路的接线良好，且电表和电源都完好，小明做出了以下猜想：猜想①：小灯泡断路猜想②：开关断路猜想③：滑动变阻器断路假设故障只有一处，经过分析，小明确定猜想①是不可能的。

如果猜想①成立，则______会有示数。

为了尽快查出故障原因，小明将导线A端拆下，把它改接在______ (填“B”或“C”)点的接线柱上。

如果电流表、电压表都无示数，则猜想______ (填序号) 正确。

如果电流表、电压表都有示数，则猜想______ (填序号) 正确；34.（2011陕西）（8分）图-1为小明家的电饼铛（cheng），主要用于食品的考烙和烹制。

它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图-2，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2。

（解析版）2013年中考物理试题分类汇编--电功与电功率（一）195 （2013·重庆中考）在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5 V，图13甲是未连接完整的实验电路。

甲乙丙图13(1)连接实验电路的过程中开关应__________。

(2)请你用笔画线代替导线，将图13甲所示的实验电路连接完整(要求滑动变阻器的滑片P向左移动时电流表的示数变大)。

(3)闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察________ (选填“电压表”或“电流表”)示数的变化，当电压表的示数如图13乙所示时，其读数为_______V；若要测得小灯泡正常发光时的电阻，滑片P应向_____ (选填“A”或“B”)端移动。

(4)实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表_____示数，电流表____示数(两空均选填“有”或“无”)。

(5)改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图13丙所示的I—U图象(不计小灯泡电阻随温度的变化)。

由图象可知，小灯泡正常发光时的电阻是_________Ω。

【解析】（1）连接实物图时，开关要处于断开状态，防止连接完最后一根导线，电路接通，烧坏元件，（2）为保护电路，连接电路时，开关应断开；滑动变阻器按一上一下的原则串联在电路中．（3）电压表测量灯泡的电压，电压表示数为1.8V，灯泡两端的电压为1.8V，要使灯泡两端电压由1.8增大到2.5V，电路电流要增大，总电阻减小，滑动变阻器连入电路的部分减小，滑片向A端移动．（4）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，此时电路相当于电压表与滑动变阻器串联，由于电压表的电阻太大，电路中的电流几乎为零，因此电流表无示数，而电压表有示数(几乎为电源电压)。

闭合开关后，发现小灯泡不亮，但电表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，分析电阻过大的原因，然后进行下一步操作．（5）由图象可知，当小灯泡L正常发光时的电压为2.5V，由图象可知对应的电流为0.25A；因此小灯泡正常发光时的电阻是10Ω答案：（1）断开；（2）如图；（3）电压表；1.8B；A；（4）有；无；（5）10195 （2013·河北中考）34 ．小明学习了电功率后，用额定电压分别为2.5 V 、6 V的灯泡 L1和L2设计了图14所示的电路图，来探究灯泡的发光亮度与哪些因素有关。

初中物理电功率知识点总结归纳物理学中的电功率是指电路中能量转化的速率，它是描述电路活动强度的物理量。

电路中的电流和电压是影响电功率的重要因素。

本文将对初中物理中的电功率相关知识点进行总结和归纳。

一、电功率的定义和计算公式电功率是指电路中单位时间内能量转化的速率，通常用大写字母P 表示。

电功率的计算公式为：P = UI其中，P表示电功率，U表示电压，I表示电流。

二、电功率的单位电功率的国际单位是瓦特（W），1瓦特等于1焦耳/秒。

三、电功率的特点1. 电功率与电流成正比：在电路中，如果电流增大，电功率也会增大；电流减小，则电功率也会减小。

2. 电功率与电压成正比：在电路中，如果电压增大，电功率也会增大；电压减小，则电功率也会减小。

3. 电功率与电阻的关系：在电路中，电流通过电阻会产生电压降，而电阻上的电压降与电流成正比。

根据欧姆定律，电流的平方与电阻成正比。

因此，电功率与电阻的平方成正比。

四、电功率的实际应用1. 家庭电器的功率标识：家电产品上通常会标明功率的数值，以帮助用户了解使用电器时所消耗的电能大小。

例如，电灯泡的功率标识为30W，表示每小时消耗30瓦特的电能。

2. 电能消耗的估算：根据电功率和使用时间，可以估算电器消耗的电能。

例如，一个功率为100W的电视机，连续使用4小时，消耗的电能为100W × 4h = 400瓦时（Wh）。

3. 电力损耗的分析：在电路中，由于电阻的存在，电能会以热的形式散失，导致功率损耗，这种现象称为电功率损耗。

例如，家庭电线中的电流流过电线时，会有一定的电功率损耗，这也是为什么电线发热的原因之一。

五、电功率的实例分析1. 电路中的发电机功率：在一个发电机中，通过燃烧燃料产生的能量转化为电能的速率即为发电机的功率。

发电机功率的大小取决于燃料的燃烧速率以及发电机的效率。

2. 瞬时功率的分析：电路中的功率可以随着时间的变化而变化，这种功率称为瞬时功率。

例如，交流电路中，电压和电流都是随时间变化的，因此电功率也会随时间变化。

2021年中考物理真题分类汇编之十六电功率（附答案）姓名：__________ 班级：__________考号：__________一、单选题1.甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为（）A. 2:1B. 6:1C. 1:2D. 1:62.如图所示，电源电压保持不变，滑动变阻器R1的最大阻值为20Ω，小灯泡的电阻R L=8Ω，R2＜R L，闭合开关S，当滑片P置于b端时，小灯泡的实际功率为2W，忽略温度对小灯泡电阻的影响，则滑片P置于a端时小灯泡的实际功率可能是（）A. 10WB. 15WC. 25WD. 30W3.图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应，下列判断正确的是（）A. 电源电压为3VB. 滑片移动过程中，R2接入电路阻值变大C. 电阻R1的U-I图像一定与线段AB相交D. 滑片移动过程中电路消耗的总功率先变大后变小4.如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（）A. 电流表的示数最大为0.6AB. 滑动变阻器接入电路的最小电阻为4ΩC. 灯泡消耗的最小电功率为0.12WD. 电路消耗的最大功率为2.7W5.在图甲所示电路中，电源电压保持不变，电流表的量程为0~0.6A，电压表、的量程均为0~3V，滑动变阻器R的规格为“30Ω0.5A”，在保证电路各元件安全的情况下，最大范围调节滑动变阻器的滑片P，其中一只电压表示数与电流表示数对应关系如图乙所示，当滑片P在某点时，电压表、的示数之和为4V。

中考物理试题分类汇编-电功率（含答案）一、选择题“220VD．节能灯（XXXX镇江）11．LED灯具有节能、环保特点．8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（XXXX•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（XXXX•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（XXXX•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （XXXX齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（XXXX四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（XXXX•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （XXXX年福州）14．如图10所示电路，电源电压保持不变。

最新中考物理分类汇编电功率1一、电功率选择题1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A. A的电阻值为6.25ΩB. A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4C. A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4D. 当A和B串联，两者电阻相同时，电源电压为3V【答案】 C【解析】【解答】A．由图象可知，当通过A的电流I A＝0.4A时，A两端的电压U A＝2.0V，由I＝可得，A的电阻值：R A＝＝5Ω，A不符合题意；B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流I A＝I B＝0.4A，由图象可知，两元件两端的电压U A＝2.0V，U B＝2.5V，由P＝UI可得，A、B的电功率之比：，B不符合题意；（3）A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压U A′＝U B′＝2.5V，由图象可知，通过两元件的电流I A′＝0.5A，I B′＝0.4A，则A、B的电功率之比：，C符合题意；（4）当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U A″+U B″＝3V+3V＝6V，D不符合题意。

故答案为：C。

【分析】根据电流和电压的图像，计算电阻的大小，结合图像分析电流相同或电压相同时的电功率的比值关系.2．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。

三年（2022-2024）中考物理真题分项汇编（全国通用）专题17电功和电功率1．【生活中的物理情景】（2024·江苏苏州·中考真题）电热水器是利用电流的效应工作的。

小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。

他观察家中的电能表示数如图甲所示为kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为J，其两端电压（高于/等于/低于）220V。

2．【创新实验·活动实践】（2024·上海·中考真题）物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω3A”B“20Ω2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及导线若干。

小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。

小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。

物理量实验序号电压U （伏）电流I （安）13.00.2222.00.283 1.50.30①测定小灯泡电功率的实验原理是；②请通过以上信息判断，小王同学所选滑动变阻器规格为，电压表并联在两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）；③请根据相关信息计算出小灯泡的额定功率P 额。

（需写出主要推理和计算过程）()3．【跨学科实践】（2024·云南·中考真题）我国制造的新型材料PTC 、NTC 可制成热敏电阻，现已打破国外技术垄断，被广泛应用于新能源汽车、电热器等多种电子产品。

如图甲所示为PTC 、NTC 热敏电阻阻值随温度变化关系的图像。
