淬火开裂原因及防止措施

45钢淬火开裂解决方案1. 引言钢材是广泛应用于机械制造和工业领域的材料之一，而淬火是对钢材进行热处理的一种常用方法。

然而，淬火过程中可能会出现开裂问题，这给钢材的性能和可靠性带来了威胁。

因此，针对淬火开裂问题，需要制定解决方案，以确保钢材质量和使用寿命。

2. 开裂原因分析钢材淬火开裂的原因很多，主要包括以下几个方面：2.1 内应力过大在淬火过程中，钢材的表面和内部会迅速冷却，造成急剧的温度和应力变化。

当冷却速度过快或不均匀时，钢材产生内部应力过大，容易导致开裂。

2.2 压缩应力不足淬火后，钢材表面会形成一层脆性的马氏体，而内部保留了一定的奥氏体组织。

如果钢材内部奥氏体的体积增大，而表面的马氏体受到压缩不足，也容易导致开裂。

2.3 杂质和夹杂物钢材中的杂质和夹杂物也是导致开裂的重要原因之一。

杂质会降低钢材的韧性和延展性，夹杂物则成为开裂的起始点。

2.4 硬度不均匀淬火后，钢材的硬度分布不均匀也会导致开裂。

硬度过高或过低的区域容易发生应力集中，从而引发开裂。

3. 解决方案针对淬火开裂问题，我们提出以下解决方案：3.1 优化淬火工艺参数通过优化淬火工艺参数，可以控制钢材的冷却速度和温度梯度，从而减小内应力和压缩不足的问题。

合理选择淬火介质和温度，以避免过快或不均匀的冷却。

3.2 降低表面应力在淬火过程中，采取一些措施来降低钢材表面应力。

例如，可对钢材进行预处理，如表面机械处理、脱碳退火等，以减少开裂的风险。

3.3 优化钢材的化学成分合理控制钢材的化学成分，降低杂质和夹杂物的含量。

采用纯净的原材料和改进冶炼工艺，可以有效减少开裂的概率。

3.4 加强表面处理在淬火前对钢材进行表面处理，如酸洗、喷丸、抛光等，可以去除一些表面缺陷和杂质，减少开裂的可能性。

同时，还可以增加表面硬度分布的均匀性。

3.5 适当回火处理淬火后，适当进行回火处理，有助于减轻内应力，改善钢材的韧性。

选择合适的回火温度和时间，以平衡硬度和韧性的要求，避免开裂的发生。

铸件淬火开裂的原因哎，说起铸件淬火开裂这事儿，那可真是让人头疼得跟啥似的。

你想啊，辛辛苦苦造出来的铸件，本想着通过淬火让它更坚韧、更耐用，结果却裂成了“蜘蛛网”，这心情得有多郁闷啊！咱们先说说这淬火开裂的根由吧。

其实啊，它就像个叛逆的少年，你得摸清它的脾性，才能避免它给你“惹祸”。

首先，得看看原材料咋样。

要是原材料里头就有裂纹，或者是夹杂了啥不该有的东西，那淬火的时候，它可就得“爆发”了，就像你心情不好的时候，一点小事就能让你火山爆发一样。

再者呢，淬火这事儿，温度得拿捏得刚刚好。

要是温度高了，那铸件就得“热过头”，变得跟棉花糖似的软绵绵的，冷却的时候，应力一大，它就得裂开。

这就像你炒菜，火候大了，菜就糊了，一个道理嘛。

反过来，温度低了也不行，淬不透，效果打折扣。

还有啊，淬火的时候，冷却也是个大学问。

冷得太快，铸件受不了这“冰火两重天”，就得“炸毛”；冷得太慢，又达不到效果。

这就像你洗澡，水温得适中，太烫了烫得你直跳脚，太冷了又冻得你直哆嗦。

说到这，就不得不提铸件的结构了。

有些铸件啊，长得就像个“变形金刚”，结构复杂得要命，这淬火的时候，应力分布就不均匀了，有的地方应力大，有的地方应力小，这能不裂吗？这就像你穿个紧身衣，勒得你这儿疼那儿痒的，能不难受吗？再来说说工艺吧。

淬火这活儿，得是个精细活儿，每个步骤都得小心翼翼。

要是装炉方式不对，或者淬火介质没选对，那铸件就得遭殃了。

这就像你做饭，食材得新鲜，调料得适量，火候得掌握得好，才能做出美味佳肴来。

当然了，除了这些“硬件”因素外，还有一些“软件”因素也得注意。

比如铸造过程中的挤压、脱模等步骤，都得小心翼翼，稍有不慎，铸件就得“受伤”。

这就像你带孩子，得时刻关注他的安全，一不小心磕了碰了，那可就是心疼得要命啊！所以啊，要想避免铸件淬火开裂，就得从多方面下手。

原材料得选好，温度得控制好，冷却得得当，工艺得精细，还得时刻关注铸件的安全。

这就像你养花一样，得用心呵护，才能让它茁壮成长，绽放出美丽的花朵来。

钢的淬火缺陷及其防止措施1. 淬火工件的过热和过烧过热：工件在淬火加热时，由于温度过高或时间过长造成奥氏体晶粒粗大的缺陷。

由于过热不仅在淬火后得到粗大马氏体组织，而且易于引起淬火裂纹，因此，淬火过热的工件强度和韧性降低，易于产生脆性断裂。

轻微的过热可用延长回火时间补救。

严重的过热则需进行一次细化晶粒退火，然后再重新淬火。

过烧：淬火加热温度太高，使奥氏体晶界局部熔化或者发生氧化的现象。

过烧是严重的加热缺陷，工件一旦过烧无法补救，只能报废。

过烧的原因主要是设备失灵或操作不当造成的。

高速钢淬火温度高容易过烧，火焰炉加热局部温度过高也容易造成过烧。

2. 淬火加热时的氧化和脱碳淬火加热时，钢件与周围加热介质相互作用往往会产生氧化和脱碳等缺陷。

氧化使工件尺寸减小，表面光洁度降低，并严重影响淬火冷却速度，进而使淬火工件出现软点或硬度不足等新的缺陷。

工件表面脱碳会降低淬火后钢的表面硬度、耐磨性，并显著降低其疲劳强度。

因此，淬火加热时，在获得均匀化奥氏体时，必须注意防止氧化和脱碳现象。

在空气介质炉中加热时，防止氧化和脱碳最简单的方法是在炉子升温加热时向炉内加入无水分的木炭，以改变炉内气氛，减少氧化和脱碳。

此外，采用盐炉加热、用铸铁屑覆盖工件表面，或是在工件表面热涂硼酸等方法都可有效地防止或减少工件的氧化和脱碳。

3. 淬火时形成的内应力有两种情况：①工作在加热或冷却时，引起的热应力。

②由于热处理过程中各部位冷速的差异引起的相变应力。

当两力相复合超过钢的屈服强度时，工件就变形；当复合力超过钢的抗拉强度时，工件就开裂。

解决办法：①工件在加热炉中安放时，要尽量保证受热均匀，防止加热时变形；②对形状复杂或导热性差的高合金钢，应缓慢加热或多次预热，以减少加热中产生的热应力；③选择合适的淬火冷却介质和淬火方法，以减少冷却中热应力和相变应力。

但淬火不是最终热处理，为了消除淬火钢的残余内应力，得到不同强度、硬度和韧性配合的性能，需要配以不同温度的回火。

42crmo淬火开裂危险尺寸
摘要：
一、42CrMo 淬火开裂的定义和特点
二、42CrMo 淬火开裂的原因分析
1.原始材料原因
2.淬火原因
三、42CrMo 淬火开裂的预防措施
四、总结
正文：
一、42CrMo 淬火开裂的定义和特点
42CrMo 淬火开裂是指在42CrMo 钢经过淬火处理后产生的裂纹，这种裂纹往往在淬火过程中或淬火后的室温放置过程中产生，对钢材的性能和使用寿命有着重要的影响。

42CrMo 淬火开裂的特点是裂纹分布没有一定的规律，但一般容易在工件的尖角、截面突变处形成。

二、42CrMo 淬火开裂的原因分析
1.原始材料原因
42CrMo 钢在锻造过程中，可能会产生心部原始裂纹。

这些裂纹在淬火过程中会由于淬火应力而直接开裂。

另外，材料的元素偏析和原始组织粗大也可能导致开裂。

2.淬火原因
在淬火过程中，可能会出现以下几种情况：
a.淬火时使组织粗大，过热过烧组织，不同组织间的应力；
b.淬火油底下有一点水，引起的硬度不均匀；
c.淬火温度过高或过低，淬火后残余奥氏体过多或过少。

三、42CrMo 淬火开裂的预防措施
针对42CrMo 淬火开裂的产生原因，可以从以下几个方面进行预防：
1.严格控制淬火温度，避免过高或过低；
2.确保淬火油的质量和数量，避免油中混入水分；
3.合理设计工件结构，避免尖角、截面突变等容易产生应力集中的部位；
4.对原材料进行充分的热处理，减少原始裂纹。

四、总结
42CrMo 淬火开裂是一个严重影响钢材性能和使用寿命的问题。

淬火裂纹产生的原因是什么，常见淬火裂纹有哪几种
一、淬火裂纹产生原因
1、钢制工件常由于结构设计不合理、钢材选择不当、淬火温度控制不正确、淬火冷却速度不合适等，而产生淬火裂纹。

2、增大淬火内应力，会使已形成的淬火显微裂纹扩展，形成淬火裂纹。

3、由于增大了显微裂纹的形成敏感度，增加了显微裂纹的数量，从而增大淬火裂纹的形成。

二、常见淬火裂纹类型
淬火裂纹一般来讲通常分为纵向裂纹、横向裂纹、网状裂纹、剥离裂纹四种。

1、纵向裂纹（又称轴向裂纹）
这类裂纹特征是沿轴向分布，由工件表面裂向心部，深度不等，一般深而长，在钢件上常用一条或数条。

2、横向裂纹（弧形裂纹）
横向裂纹的断口分析表明，断口与工件轴线垂直，断裂的产生不是源于表面，而是在内部。

裂纹在内部产生，以放射状向周围扩展。

工件的凹槽、棱角、截面突变处常发生弧形裂纹。

淬火工件有软点时，软点周围也存在一个过渡区，该处存在着很大的拉应力，从而引起弧形裂纹。

带槽、中心孔或销孔的零件淬火时，这些部位冷却较慢，相应的淬硬层较薄，故在过渡区由于拉应力作用易形成弧形裂纹。

3、网状裂纹
这种裂纹是一种表面裂纹，其深度较浅，一般在0.01～1.5mm左右。

裂纹走向具有任意方向性，与工件的外形无关，许多裂纹相互连接构成网状。

当裂纹变深时，网状逐渐消失；当达到1mm以上时，就变成任意走向的或纵向分布的少数条纹了。

4、剥离裂纹
这种裂纹多发生在表面淬火，或表面渗碳，渗氮和渗硼等化学热处理的工件中。

裂纹的位置多在硬化层和心部交界处，即多产生在过渡区中。

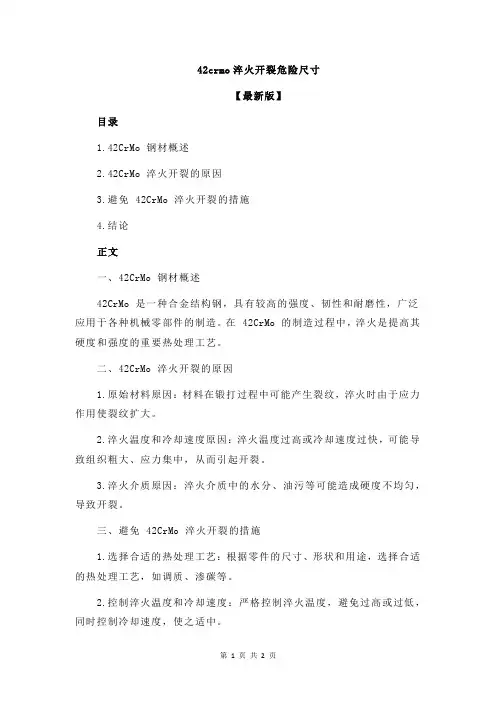

42crmo淬火开裂危险尺寸
【最新版】
目录
1.42CrMo 钢材概述
2.42CrMo 淬火开裂的原因
3.避免 42CrMo 淬火开裂的措施
4.结论
正文
一、42CrMo 钢材概述
42CrMo 是一种合金结构钢，具有较高的强度、韧性和耐磨性，广泛应用于各种机械零部件的制造。

在 42CrMo 的制造过程中，淬火是提高其硬度和强度的重要热处理工艺。

二、42CrMo 淬火开裂的原因
1.原始材料原因：材料在锻打过程中可能产生裂纹，淬火时由于应力作用使裂纹扩大。

2.淬火温度和冷却速度原因：淬火温度过高或冷却速度过快，可能导致组织粗大、应力集中，从而引起开裂。

3.淬火介质原因：淬火介质中的水分、油污等可能造成硬度不均匀，导致开裂。

三、避免 42CrMo 淬火开裂的措施
1.选择合适的热处理工艺：根据零件的尺寸、形状和用途，选择合适的热处理工艺，如调质、渗碳等。

2.控制淬火温度和冷却速度：严格控制淬火温度，避免过高或过低，同时控制冷却速度，使之适中。

3.选择合适的淬火介质：根据零件的材质和形状，选择合适的淬火介质，如油、水等。

4.提高材料质量：选择高质量的原材料，严格把控锻打、热处理等过程，提高材料质量。

5.回火处理：淬火后进行适当的回火处理，可以降低应力，提高零件的韧性。

四、结论
42CrMo 淬火开裂的原因多种多样，需要从原材料、热处理工艺、淬火介质等方面进行严格把控，以避免开裂现象的发生。

减少淬火开裂变形的措施嘿，朋友们！咱今天来聊聊怎么减少淬火开裂变形这档子事儿。

这可真是个让人头疼的问题啊，就好像是一个调皮的小精灵，时不时就出来捣乱一下。

你想想看啊，那好好的工件，经过淬火，本应该变得更坚韧更厉害，结果却出现了开裂变形，那不就白折腾啦！这多让人郁闷啊！那怎么对付这个小精灵呢？首先呢，咱得选好材料。

就好比建房子得用质量好的砖头一样，材料不好，后面再怎么努力也白搭呀。

要选那些质地均匀、杂质少的材料，这就像是挑水果，得挑个又大又甜没毛病的。

然后就是加热环节啦。

这可得把握好火候，不能太急也不能太慢。

太急了就像火上浇油，工件能受得了嘛！太慢了又起不到效果。

就跟做饭似的，火大了容易糊，火小了半天不熟。

淬火介质也很重要哦！就像人要生活在合适的环境里一样，工件也需要适合它的淬火介质。

不同的工件可能适合不同的介质，这可得仔细琢磨琢磨。

还有啊，冷却速度也得控制好。

太快了，工件可能就受不了啦，“咔嚓”就裂了；太慢了呢，又达不到效果。

这就跟跑步一样，跑太快容易累垮，跑太慢又达不到锻炼的目的。

在操作过程中，咱得细心细心再细心。

不能大大咧咧的，要像照顾宝贝一样对待这些工件。

稍微一个不小心，可能就前功尽弃啦！咱还可以采取一些辅助措施呢，比如预先热处理呀，这就像是给工件先打个预防针，让它更能抵抗后面的“折腾”。

总之呢，要想减少淬火开裂变形，就得方方面面都考虑到，每个环节都不能马虎。

这可不是一件容易的事儿，但只要咱用心去做，肯定能把这个小精灵给收服喽！让我们的工件都能顺顺利利地完成淬火，变得更加强大！这就是我想说的，大家可得记住啦！。

淬火开裂原因范文淬火开裂是指在金属件淬火过程中，出现裂纹或开裂的现象。

开裂对金属件的性能和使用寿命有极大的影响，因此淬火开裂成为金属材料加工中的一个严重问题。

淬火开裂的原因可以分为两类：内涵开裂和外涵开裂。

一、内涵开裂内涵开裂主要是由于材料本身的缺陷或组织结构的不均匀引起的。

1.材料内部的夹杂物和气孔：夹杂物和气孔容易成为开裂的起始点。

在淬火过程中，由于夹杂物和气孔内的应力集中，容易发生裂纹形成。

夹杂物和气孔的分布和尺寸也会影响开裂的情况。

2.材料本身的组织结构：金属材料的组织结构不均匀也是导致开裂的原因之一、在淬火过程中，由于金属材料的非均匀组织，使得表面和内部的应力分布不均匀，从而引起开裂。

3.残余应力：淬火会引起金属件表面和内部产生巨大的残余应力。

如果残余应力达到了金属材料的抗拉强度，就会引起开裂。

残余应力的大小和分布与淬火过程中的冷却速率、金属材料的性能和几何形状等因素有关。

二、外涵开裂外涵开裂主要是指由外部环境因素引起的开裂。

1.快速冷却速率：淬火是通过快速冷却来改变金属内部的组织结构和性能的。

如果冷却速率过快，会导致金属件内部和表面的温度梯度过大，引起开裂。

2.淬火介质选择：不同的淬火介质对金属件的冷却速率有不同的影响。

如果选择不合适的淬火介质，冷却速率过快或过慢都容易引起开裂。

3.加工缺陷：在金属件的加工过程中，如果存在一些加工缺陷，如划痕、凹陷、磨损等，淬火时会加深这些缺陷，导致开裂。

4.过度淬火：过度淬火是指冷却速率过快，温度过低，或者淬火时间过长等情况。

这会导致金属内部和表面的应力过大，造成开裂。

5.不合理的加工工艺：金属材料的淬火工艺需要根据具体材料的性能和要求来确定。

如果加工工艺不合理，如选择不适合的加热温度、加热时间过长等，都会引起开裂的问题。

综上所述，淬火开裂是由于材料的缺陷、组织结构不均匀，以及外部环境因素的影响而引起的。

为了避免开裂问题的发生，需要通过控制材料的质量、改善组织结构、合理选择加工工艺和淬火条件等方面的措施来减少或消除开裂情况的发生。

淬火易出现的问题及解决方法(一)淬火易出现的问题及解决问题一：淬火不均匀•原因：–材料不均匀或存在内部缺陷–淬火介质温度不均匀–淬火过程中材料受冷却介质的影响不均匀•解决方法：–使用质量稳定、无内部缺陷的优质材料–控制淬火介质的温度，确保均匀性–加强淬火工艺研究，调整冷却介质的流速和温度，提高均匀性问题二：淬火变形或开裂•原因：–材料冷却过程中产生的内应力超过材料的强度极限–材料形状复杂或厚度不均匀，导致冷却过程不均匀–淬火介质的温度或冷却速度选择不当•解决方法：–优化材料的形状设计，避免过于复杂或不均匀的厚度–控制淬火介质的温度和冷却速度，避免产生过大的内应力–使用适当的预淬火或回火工艺，调整材料内部应力分布，减少变形或开裂的风险问题三：淬火硬度不符合要求•原因：–材料的组织状态不合适–淬火温度选择不准确–淬火介质选择错误或控制不当•解决方法：–优化材料的热处理工艺，确保组织状态符合要求–通过试验和实践确定合适的淬火温度范围–针对不同材料选择适当的淬火介质，并控制冷却速度，以达到所需的硬度问题四：淬火后强度不稳定•原因：–淬火过程中产生的残余应力导致材料强度波动–淬火后材料的晶粒尺寸和组织状态不稳定•解决方法：–通过适当的回火工艺降低残余应力，增加材料的稳定性–控制热处理过程中的冷却速度和回火温度，以稳定材料的晶粒尺寸和组织状态以上是淬火易出现的问题及解决方法的总结。

通过优化材料选择、淬火工艺的调整和回火工艺的控制，我们可以解决淬火过程中遇到的各种问题，从而获得满足要求的材料性能。

问题五：淬火后的表面质量不理想•原因：–材料表面存在氧化物或杂质–淬火介质中含有污染物–淬火过程中产生的气泡或烟碱•解决方法：–在淬火之前，对材料进行表面清洁，去除氧化物和杂质–选用纯净的淬火介质，避免污染物对材料表面造成影响–控制淬火过程中温度和冷却速度，减少气泡或烟碱的产生问题六：淬火过程中能耗较高•原因：–淬火介质的温度过高，导致能量损耗增加–淬火介质的循环和冷却系统不合理，造成能量浪费•解决方法：–优化淬火介质的温度和冷却速度，尽量减少能量损耗–对淬火介质的循环和冷却系统进行调整和优化，提高能量利用率问题七：淬火后材料的尺寸变化较大•原因：–淬火介质的温度和冷却速度选择错误，导致材料尺寸变化过大–材料的形状设计和尺寸控制不合理•解决方法：–确定适当的淬火温度和冷却速度范围，以减小尺寸变化–在材料的形状设计和尺寸控制上进行优化，避免过大的尺寸变化以上是淬火易出现的问题以及解决方法的总结。

减少淬火变形和防止淬火开裂的措施(1)正确选择材料和合理设计工件形状对于形状复杂、截面尺寸相差悬殊的工件，最好选用淬透性较高的合金钢，使之能在缓冷的淬火介质中冷却，以减小内应力。

对形状复杂且精度要求较高的模具、量具等，可选用低变形钢(如CrWMn,Cr12MoY等)并采用分级或等温淬火。

在进行工件形状设计时，应尽量减少截面厚薄悬殊、避免薄边尖角;在零件厚薄交界处尽可能平滑过渡;尽量减少轴类的长度与直径的比;对较大型工件，宜采用分离镶拼结构以及尽量创造在热处理后仍能用机械加工修整变形的条件。

(2)正确地锻造和预备热处理钢材中往往存在一些冶金缺陷，如疏松、夹杂、发纹、偏析、带状组织等，它们极易使工件淬火时引起开裂和无规则变形，故必须对钢材进行锻造，以改善其组织。

锻造毛坯还应通过适当的预备热处理(如正火、退火、调质处理、球化处理等)来获得满意的组织，以适应机械加工和最终热处理的要求。

对于某些形状复杂、精度要求较高的工件，在粗加工与精加工之间或淬火之前，还要进行消除应力的退火。

(3)采用合适的热处理工艺应尽量做到加热均匀，以减小加热时的热应力;对大型锻模及高速钢或高合金钢工件，应采用预热。

选择合适的淬火加热温度，一般情况下应尽量选择淬火的下限温度。

但有时为了调整残余奥氏体量以达到控制变形量的目的，也可把淬火加热温度适当提高。

正确选择淬火介质和淬火方法。

在满足性能要求的前提下，应选用较缓和的淬火介质，或采用分级淬火、等温淬火等方法。

在M.点以下要缓慢冷却。

此外，从分级浴槽中取出空冷时，必须冷到40℃以下才允许去清洗，否则也易开裂。

淬火后必须及时回火，尤其是对形状复杂的高碳合金钢工件更应特别注意。

(4)热处理操作中采取合理措施，对热处理操作中的每一道辅助工序如堵孔、绑扎、吊挂、装炉以及工件浸人淬火介质的方式和运动方向等都应予以足够的重视，以保证工件获得尽可能均匀的加热和冷却;并避免在加热时因自重而引起的变形。

轴类高频淬火设备，是目前机械行业里经常使用的一种设备，广泛应用于多个领域，但是轴类零件在高频淬火中会出现淬火裂纹，给大家简单解答一下裂纹产生的原因及预防措施，希望能在以后的工作中帮到大家。

轴类高频淬火设备出现淬火裂纹的原因：1、工件的形状尺寸不均匀，结构设计不合理或形状复杂，尺寸突变或淬火部位加工粗糙，或有凹槽、孔、尖角、键槽、棱边等结构因素，温度偏高或局部过热，尤其是尖角和小孔等位置，淬火后热应力和组织应力大，造成淬火裂纹的产生。

2、加热温度不均匀，或者工件的回火不及时，当重新淬火时，未进行退火处理而直接淬火；淬火介质选择不当，冷却速度过大。

3、由于加热温度过快或过高，冷却过快或操作不规范，介质选择不当，冷却器设计不良，冷却不均匀等。

4、冷却介质的成分含量、温度及压力等选择出现问题；淬火前机械加工应力很大，没有进行预先热处理，加工粗糙，存在严重的刀痕等。

5、原材料内部存在质量缺陷（组织不均匀，成分偏析、大块的非金属夹杂物、内部裂纹、严重的网状或带状碳化物等），材料淬硬性能过高，钢的含碳量高于上限的要求。

针对轴类高频淬火设备产生淬火裂纹的上述原因，应采取以下预防措施：1、改进工件的结构形式，淬火前各部位不允许有毛刺、严重的划痕，对孔用铜塞堵住，调整温度或缓慢加热，避免上述不良设计的发生。

2、合理选择加热规范，加强原材料的检验，严格控制钢材的成分，从而进行锻造或进行球化退火处理。

3、感应淬火前进行去应力退火处理，消除刀痕等应力集中部位；高频淬火后及时回火，可采用炉内或自回火方式，正火或退火后再进行高频淬火。

4、控制冷却介质的各项技术要求符合工艺的规定，必要时进行工艺试验，改进感应器和冷却系统的设计，使喷水孔布置合理，选择合适的冷却介质，降低喷水压力。

45钢淬火开裂解决方案(一)
解决方案：45钢淬火开裂
问题概述
•问题描述：淬火后的45钢存在开裂现象
•问题影响：影响生产正常进行，降低产品质量
原因分析
•原因1：钢材性质不符合生产要求
•原因2：淬火工艺参数设置不合理
解决方案
•方案1：购买符合生产要求的钢材
–优点：保证钢材的质量，稳妥有效
–缺点：成本较高，需增加采购成本
•方案2：调整淬火工艺参数
–优点：成本较低，能够有效解决问题
–缺点：需要大量实验验证，存在不确定性
选取方案
选择方案2，调整淬火工艺参数。

考虑到成本和效果的平衡，该方案最为适宜。

具体方案
•步骤1：分析淬火工艺参数，找出不合理之处
•步骤2：针对不合理的地方进行优化调整
•步骤3：制定实验方案，进行测试验证
•步骤4：根据实验结果，不断优化调整，最终确定合理的淬火工艺参数
实施效果
经过实验验证，成功解决45钢淬火开裂问题。

生产正常进行，产品质量得到有效提升。

实施要点
•根据实际情况，分析并找出淬火工艺参数不合理之处。

•优化调整方案时，需综合考虑多个因素。

•制定实验方案时，应尽可能模拟实际生产情况。

•在实验过程中，要严格按照实验方案执行，控制各项参数。

•根据实验结果及时调整优化，直至确定合理淬火工艺参数。

结论
通过调整淬火工艺参数，成功解决45钢淬火开裂问题，提升了产品质量和生产效率。

预计实施该方案后，能够降低生产成本和提高利润。

3Cr13钢淬火裂纹问题可采取以下一些措施①尽量在粗加工后淬火。

因为锻造或轧制坯件的表面可能存在细纹、划痕等、将成为淬火应力集中点和淬火裂纹的诱因。

如粗加工确实有困难，可用砂轮等工具磨掉表面缺陷。

②控制淬火加热速度。

这类钢一般都是塑性差、导热性不好。

淬火加热速度过快，表面与心部温差增大，在表面层已发生奥氏体转变时，内层还处于较低温度的低塑性状态，这样表面层因奥氏体转变体积变小收缩，受到内层制约，产生拉应力，当拉应务超过材料破断强度时，即产生裂纹。

因此，可采用预热（500～700℃）或在低温段控制升温速度不大于80℃/h，800℃后再提高升温速度等方法。

③控制淬火油冷却时的工件出油温度。

这类材料因合金元素高，马氏体转变温度又低，如果淬火冷却时间长，会增加淬火应力而产生淬火裂纹，特别是截面较大的零件，有时心部原始组织的缺陷比表面严重，加大了淬火裂纹的可能性。

微信公众号：hcsteel可适当减缓工件的冷却速度。

如控制工件出油时的表面温度，一般控制在马氏体开始转变温度以下150～200℃，或表面温度不高于50～80℃。

对于大型工件，心部温度较高，热量还会向表面传递，可采用油-空气-油-空气交替冷却的方式，以减缓淬火应力。

在高碳马氏体钢油淬火冷却时，还应注意的一个问题是适当控制油的搅动速度。

在保证油温不大于80℃和不发生火灾的条件下，不必盲目追求和加大油的冷却效果，试验研究表明机械油在特别剧烈搅动时的淬火冷却能力会接近水的淬火冷却能力，这对马氏体不锈钢来说是很危险的。

这种情况也是有过教训的。

④淬火后及时回火。

马氏体不锈钢在淬火冷却结束后，心部还会继续发生马氏体转变，不断增加淬火应力，工件在放置过程中，淬火应力也会改变其分布方式，形成新的应力集中点，这都可能使淬火工件在放置过程中发生开裂，所以，这类钢淬火后应及时回火。

工件冷却至室温或用手可长期触及的温度时即可回火。

淬火后最多不要超过8h 应进行回火，尤其在北方冬季更应注意这一问题。

课堂淬⽕开裂及防⽌⽅法1 淬⽕裂纹淬⽕⼯艺主要⽤于钢件，是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温⼀段时间，使之全部或部分奥⽒体化，然后以⼤于临界冷却速度的冷速快冷到Ms（马⽒体转变起始温度）以下（或Ms附近等温）进⾏马⽒体（或贝⽒体）转变的热处理⼯艺。

淬⽕裂纹是指在淬⽕过程中或在淬⽕后的室温放置过程中产⽣的裂纹，后者⼜叫时效裂纹。

裂纹的分布没有⼀定的规律，但⼀般容易在⼯件的尖⾓、截⾯突变处形成。

造成淬⽕开裂的根本原因是拉应⼒超过材料的断裂强度，或者虽未超过材料的断裂强度，但材料由于存在内部缺陷也会发⽣开裂。

造成淬⽕开裂的具体原因很多，分析时应根据裂纹特征加以区分。

2 淬⽕裂纹的成因马⽒体的本质脆性是淬⽕裂纹的内因，⽽马⽒体的晶体结构、化学成分、冶⾦缺陷等是马⽒体本质脆性的影响因素；各种⼯艺条件、零件尺⼨形状等引起的宏观内应⼒的⼤⼩、⽅向、分布状态等是淬⽕裂纹的外因。

下⾯将从微观到宏观，从内部到外部对钢件的淬⽕裂纹进⾏分析。

2.1 马⽒体本质脆性—钢件淬⽕裂纹的内因众所周知，中⾼碳钢淬⽕后，其韧性低，脆性⼤，易产⽣显微裂纹和宏观开裂。

这主要是由马⽒体的本质脆性决定的。

⽽马⽒体的本质脆性⼜决定于材料的冶⾦质量、含碳量和合⾦元素、原始组织状态、马⽒体的组织结构、显微应⼒及显微裂纹等。

图1 淬⽕裂纹的宏观形态图2.1.1 材料冶⾦质量缩孔和严重的轧制缺陷造成材料明显的不均匀性，这时材料是不宜进⾏热处理的。

⽽不少材料的冶⾦缺陷均可能单独与宏观或微观的内应⼒发⽣作⽤，促发淬⽕裂纹。

这些冶⾦质量问题包括：宏观偏析、固溶体偏析、固溶氢、锻轧缺陷、夹渣、铁素体珠光体带状组织及碳化物带状组织等。

图2 沿夹杂物扩展的淬⽕裂纹2.1.2 材料含碳量和合⾦元素含碳量增加将降低马⽒体的断裂强度。

根据脆性固体理论断裂强度：，其中E、d值与含碳量相关，含碳量提⾼，马⽒体中铁原⼦间结合⼒降低，弹形模量也降低，钢的断裂强度也随之降低。

热处理淬火十种裂纹分析与方法-4-161、纵向裂纹裂纹呈轴向, 形状细而长。

当模具完全淬透即无心淬火时, 心部转变为比容最大淬火马氏体,产生切向拉应力, 模具钢含碳量愈高, 产生切向拉应力愈大, 当拉应力大于该钢强度极限时造成纵向裂纹形成。

以下原因又加剧了纵向裂纹产生: (1)钢中含有较多S、P、***、Bi、Pb、Sn、As等低熔点有害杂质, 钢锭轧制时沿轧制方向呈纵向严重偏析分布, 易产生应力集中形成纵向淬火裂纹, 或原材料轧制后快冷形成纵向裂纹未加工掉保留在产品中造成最终淬火裂纹扩大形成纵向裂纹; (2)模具尺寸在钢淬裂敏感尺寸范围内(碳工具钢淬裂危险尺寸为8-15mm, 中低合金钢危险尺寸为25-40mm)或选择淬火冷却介质大大超出该钢临界淬火冷却速度时均易形成纵向裂纹。

预防方法: (1)严格原材料入库检验, 对有害杂质含量超标钢材不投产; (2)尽可能选择真空冶炼, 炉外精炼或电渣重熔模具钢材; (3)改善热处理工艺, 采取真空加热、保护气氛加热和充足脱氧盐浴炉加热及分级淬火、等温淬火; (4)变无心淬火为有心淬火即不完全淬透, 取得强韧性高下贝氏体组织等方法, 大幅度降低拉应力, 能有效避免模具纵向开裂和淬火畸变。

2、横向裂纹裂纹特征是垂直于轴向。

未淬透模具, 在淬硬区与未淬硬区过渡部分存在大拉应力峰值, 大型模具快速冷却时易形成大拉应力峰值, 因形成轴向应力大于切向应力, 造成产生横向裂纹。

铸造模块中S、P．***, Bi, Pb, Sn, As等低熔点有害杂质横向偏析或模块存在横向显微裂纹, 淬火后经扩展形成横向裂纹。

预防方法: (1)模块应合理铸造, 原材料长度与直径之比即铸造比最好选在2—3之间, 铸造采取双十字形变向铸造, 经五镦五拔多火铸造, 使钢中碳化物和杂质呈细、小, 匀分布于钢基体, 铸造纤维组织围绕型腔无定向分布, 大幅度提升模块横向力学性能, 降低和消除应力源; (2)选择理想冷却速度和冷却介质: 在钢Ms点以上快冷, 大于该钢临界淬火冷却速度, 钢中过冷奥氏体产生应力为热应力, 表层为压应力, 内层为张应力, 相互抵消, 有效预防热应力裂纹形成, 在钢Ms—Mf之间缓冷, 大幅度降低形成淬火马氏体时组织应力。

淬火开裂的基本原理
淬火开裂是金属材料在淬火过程中因内应力高于材料强度而导致的开裂现象。

淬火是通过将金属材料迅速冷却来提高其硬度和强度的过程。

淬火开裂的基本原理如下：
1. 内应力积累：在淬火过程中，金属材料表面会迅速冷却，而内部仍然保持高温。

由于冷却速度不均匀，产生了内部的温度梯度，使得材料表面收缩比内部快，从而导致了内部的拉应力。

2. 内应力超过强度限制：内应力的积累会导致材料表面的应力超过其强度限制。

当应力超过了材料的强度极限时，就会引发材料的塑性变形或开裂。

3. 脆性相形成：在淬火过程中，一些合金元素或组织的相变可能会发生。

这些相变可能导致由于晶格结构变化而增加材料的脆性，使其更容易发生开裂。

综上所述，淬火开裂主要是由于淬火过程中产生的内应力高于材料强度，以及材料的脆性相变等因素共同作用导致的。

为了避免淬火开裂，可以通过优化淬火工艺、选择合适的合金元素以减少应力积累，以及进行适当的热处理等措施来控制内部应力的分布。

3.8 淬火、回火缺陷及其预防、补救一、淬火缺陷及其预防、补救钢件淬火时最常见的缺陷有淬火变形、开裂、氧化、脱碳、硬度不足或不均匀，表面腐蚀、过烧、过热及其它按质量检查标准规定金相组织不合格等．1．淬火变形、开裂其成因如前所述．关于变形、开裂的预防办法，应该根据产生的原因来采取措施。

这里讲述一些应该注意的问题。

(1)尽量做到均匀加热及正确加热工件形状复杂或截面尺寸相差悬殊时，常产生加热不均匀而变形。

为此，工件在装炉前，对不需淬硬的孔及对截面突变处，应采用石棉绳堵塞或绑扎等办法以改善其受热条件。

对一些薄壁圆环等易变形零件，可设计特定淬火夹具。

这些措施既有利于加热均匀，又有利于冷却均匀。

工件在炉内加热时，应均匀放置，防止单面受热，应放平，避免工件在高温塑性状态因自重而变形。

对细长零件及轴类零件尽量采用井式炉或盐炉垂直悬挂加热。

限制或降低加热速度，可减少工件截面温差，使加热均匀。

因此对大型锻模、高速钢及高合金钢工件，以及形状复杂、厚薄不匀、要求变形小的零件，一般都采用预热加热或限制加热速度的措施。

合理选择淬火加热温度，也是减少或防止变形、开裂的重要问题。

选择下限淬火温度，减少工件与淬火介质的温差，可以降低淬火冷却高温阶段的冷却速度，从而可以减少淬火冷却时的热应力。

另外，也可防止晶粒粗大。

这样可以防止变形开裂．有时为了调节淬火前后的体积变形量，也可适当提高淬火加热温度。

例如有些高碳合金钢，象CrWMn、Crl2Mo等，常利用调整加热温度，改变其马氏体转变点以改变残余奥氏体含量，以调节零件的体积变形。

(2)正确选择冷却方法和冷却介质基本原则是：(a)尽可能采用预冷，即在工件淬入淬火介质前，尺可能缓慢地冷却至d7附近以减少工件内温差；(b)在保证满足淬硬层深度及硬度要求的前提下，尺可能采用冷却缓慢的淬火介质；(c)尽可能减慢在肘3点以下的冷却速度；(d)合理地选择和采用分级或等温淬火工艺．(3)正确选择淬火工件浸入淬火介质的方式和运行方向基本原则是：(a)淬火时应尽量保证能得到最均匀的冷却；(b)以最小阻力方向淬人。
