Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度Resolution2）色彩还原Color Accuracy3）均一性Lens Shading And Color Shading4）白平衡AWB5）灰阶\动态范围Gray Scale/Dynamic Range6）几何失真TV-Distortion7）信噪比SNR8）视场角FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。

Camera图像效果测试规范正文1 解析度测试Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；测试步骤：1.5Camera）调节1的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图23 图4图测试标准1.7解析度值（LW/像素Sensor 中心四角120CIF200（前摄像头）VGA200250（后摄像头）VGA300400130万像素500600万像素200700800万像素3009001100500万像素11001400万像素800 2色彩还原测试ColorCamer荧光2cmColorCamerChar，步7.3测试软件：Imatest;7.4测试环境：。

安卓6.0手机相机测试用例

安卓6.0手机相机测试用例


（若无法定位成功建 议是接个5CM的天线 再来测试。）。定位 成功进入相机等待5
1.选择打开位置存储 2.去室外定位GPS，拍照 3.点击图库Icon，查看图片详情
分钟后进行该项测试 1.选择打开位置存储
2.去室外定位GPS，拍照
3.点击图库Icon，查看图片详情
1.选择关
1.预览界面点击图像属性，查看曝光值
1.预览界面点击图像属性，选择曝光值为-3 2.拍照，进图库中查看
色彩效果
1.查看默认项，并拍照
1.点击无 1.拍照 1.点击单色 2.拍照 1.点击棕褐色
2.拍照
1.点击负片
2.拍照
1.点击水蓝色 2.拍照 1.点击黑板
2.拍照
1.点击白板
2.拍照
1.点击清新
3.拍照
camera(6.0)
_2.66
全景相片
1.点击预览界面上方的全景拍摄图标 2.按下拍照键 3.拍照完后，点击下方勾 4.拍照完后，点击下方叉叉
1.点按拍照键 2.往上移动一下，当白色提示箭头与蓝色箭头 重叠时 3.再往上移动一下，当白色提示箭头与蓝色箭 头重叠时 4.一直往上移动手机，最大量拍照 5.进入图库查看 注：所拍的照片选取的实景要是连续的 1.点按拍照键 2.往下移动一下，当白色提示箭头与蓝色箭头 重叠时 3.再往下移动一下，当白色提示箭头与蓝色箭 头重叠时 4.一直往下移动手机，最大量拍照 5.进入图库查看 注：所拍的照片选取的实景要是连续的 1.点按拍照键 2.往左移动一下，当白色提示箭头与蓝色箭头 重叠时 3.再往左移动一下，当白色提示箭头与蓝色箭 头重叠时 4.一直往左移动手机，最大量拍照 5.进入图库查看 注：所拍的照片选取的实景要是连续的 1.点按拍照键 2.往右移动一下，当白色提示箭头与蓝色箭头 重叠时 3.再往右移动一下，当白色提示箭头与蓝色箭 头重叠时 4.一直往右移动手机，最大量拍照 5.进入图库查看 注：所拍的照片选取的实景要是连续的
cam测试解读

cam测试解读

数码产品摄像拍照的重要性
越来越多的手机替代数码相机，像素越来越高，品质越来越好。
我们目前正在使用的一款摄像头
手机摄像头的成像原理一
手机摄像头由PCB板、镜头、固定器和滤色片、DSP（CCD用）、 传感器等部件组成。其工作原理为：拍摄景物通过镜头，将生成 的光学图像投射到传感器上，然后光学图像被转换成电信号，电 信号再经过模数转换变为数字信号，数字信号经DSP加工处理， 再被送到手机处理器中进行处理，最终转换成手机屏幕上能够看 到的图像。
都可以通过这一测试来判断。
参数介绍
3、白平衡（色彩偏移）一
白平衡的基本概念是“不管在任何光源下，都能将白色物体还 原为白色”，对在不同色温光源下拍摄时出现的偏色现象，通过 加强对应的补色来进行补偿 。白色是指反射到人眼中的光光线由 于蓝、绿、红三种色光比例相同且具有一定的亮度所形成的视角 反应。我们都知道白色光是由赤、橙、黄、绿、青、蓝、紫七种 色光组成的，而这七种色光又是由红、绿、蓝三原色按不同比例 混合形成，当一种光线中的三原色成分比例相同的时候，习惯上 人们称之为消色，黑、白、灰、金和银所反射的光都是消色。由 于色温的不同，白色就会有不同的变化。
参数介绍
白平衡（色彩偏移）二
这就是引出一个重要的词：色温 所谓色温，简而言之，就是定量地以开尔文温度（K）来表 示色彩。英国著名物理学家开尔文认为，假定某一黑体物质，能 够将落在其上的所有热量吸收，而没有损失，同时又能够将热量 生成的能量全部以“光”的形式释放出来的话，它便会因受到热 力的高低而变成不同的颜色。例如，当黑体受到的热力相当于 500—550℃时，就会变成暗红色，达到1050－1150℃时，就变成 黄色，温度继续升高会呈现蓝色。光源的颜色成分与该黑体所受 的热力温度是相对应的，任何光线的色温是相当于上述黑体散发 出同样颜色时所受到的“温度”，正午阳光直射下的色温约为 5600 K。日出或日落时的色温约为2000K。这时我们不难发现一个 规律：色温越高，光色越偏蓝；色温越低则偏红。某一种色光比 其它色光的色温高时，说明该色光比其它色光偏蓝，反之则偏红； 同样，当一种色光比其它色光偏蓝时说明该色光的色温偏高，反 之偏低。
Camera Test Report

Camera Test Report

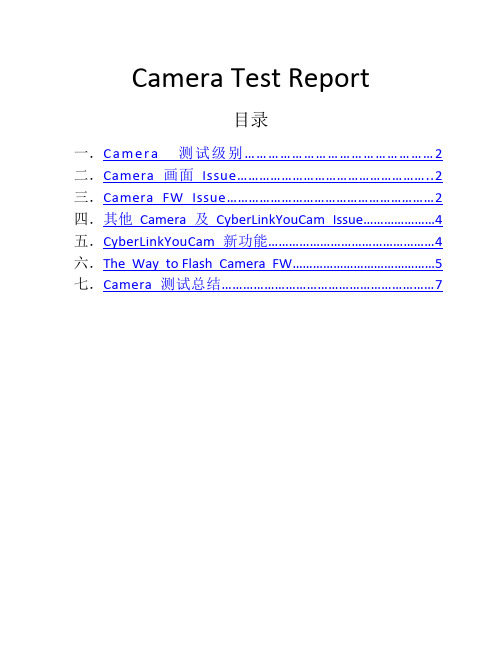

Camera Test Report目录一．Came ra 测试级别 (2)二．Camera 画面Issue (2)三．Camera FW Issue (2)四．其他Camera及CyberLinkYouCam Issue (4)五．CyberLinkYouCam新功能 (4)六．The Way to Flash Camera FW (5)七．Camera 测试总结 (7)一．Camera 测试级别Camera测试的本质就是图像质量，抓好图像质量就等于Camera测试基本完成，所以一般把Camera Issue的图像问题HP都会设为P1，只有某些轻微的图像现象会降为P2 ，由于FW的原因导致图像设置Button出现问题，往往会设为P2 ，因为Button 的问题通常容易去解，并且通常这些Button是自动调节的，只是用户不可手动调节而已，并不影响客户使用。

二．Camera 画面IssueCamera显示Issue分为光线显示Issue 及暗态Issue。

1.光线显示Issue此测试是Camera测试的核心，大部分的Camera 均在该环境下进行。

其实画面的问题我们很容易就会发现，而且也是Camera Vendor容易复制和有Solution的Issue，目前我们发现的画面issue主要有画面模糊、肤色苍白、颜色失真、显示非录入画面、动画延迟、图像过渡曝光、图像某一颜色过重等等。

2.暗态Issue暗态即在无明显光源下进行测试，其显示与否或质量好坏也是HP concern的一部分，因为在此环境下Camera感受的光源极少，仅有电脑桌面供光，所以尽量不要将桌面调成黑色或其他较深的颜色，也不要将CyberLinkYouCam最大化，试想，无任何光源导致Camera 无显而发Issue，Vendor 就会哭笑不得了。

目前HP在Dark环境下也有规范：要求Camera在10Lux（一种照明单位）下可以显示即可，而在10Lux下测试需要硬件支持，这也是我们缺少的。

手机Camera测试简介

手机Camera测试简介

“炉火纯青”
目前测试环境
11
3. 手机Camera主要测试项目
Resolution
测试图片
效果佳
效果差
12
3. 手机Camera主要测试项目
测试标准：
测试环境：色温6500K/4150K，照度800lux 测试卡：ISO12233 测试方法：目测或Imatest 测试步骤：1.根据测试分辨率选择不同大小的ISO12233 Chart
39
Contrast Sxxx and ECME Spec.
No. Item
1
resolution
Spec.
Sxxx
Condition
TVL(orMTF)Chart CoolWhite(4150K)-1000lux
RequirementSpecification
>400TVLatcenter >300TVLatcorner (Dependonsensorandlensspec.)
1000lux
MacbethChart (distance30~40cm) A(2800K),Cool
White(4150K),D65(6530K)1000lux
MacbethChart (distance30~40cm) CoolWhite(4150K)
SQRT(a*a+b*b)<20 (FollowthelightsourceAtoD75. Theremustn’tberemarkableColor differencebecomingaproblemin practicaluse.)
像素、封装类型、芯片大小、 像素点大小、帧率
Lens
镜片组、视场角、畸变、 解像力、景深
Camera图像测试

Camera图像测试

Camera图像效果测试规范范围Scope：Camera图像效果测试规范包括测试项目、测试方法和测试标准；适用于生产线量产参考标准。

本规范规定的摄像头图像效果相关测试项目：1）开路\短路测试Open/Short2）工作电流和待机电流Operating/PWDN Current3）解析度Resolution4）亮度均匀性Lens Shading5）脏污Particle6）坏点Dead/Wound pixel测试设备及环境1、硬件设备：电脑一套，度信测试平台，CCM模组，D65标准光源灯箱(亮度可调)，色温照度测试计，ISO12233 Chart，EIA1956 Chart，均匀白卡，均匀黑卡，镜头调焦环，直尺等。

2、测试环境：D65标准光源，光线照度为700Lux+/-50Lux，生产线所测项目都以D65标准光源为准；保证ISO12233整个Chart表面的亮度值相差小于20%；测试方法和测试标准1、开路\短路测试Open/Short1.1，测试目的：检测手机摄像头模组所有Pin的开路状态，Pin与Pin之间的短路信息，排除目测无法判定的隐患；1.2，测试步骤：选定支持开路\短路测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察是否有开路\短路的情况。

勾选开路\短路测试设定开路\短路测试标准详细开路信息显示详细短路信息显示图2 短路2、工作电流和待机电流Operating/PWDN Current2.1，测试目的：检测摄像头模组睡眠状态的总电流和工作状态的各路(A VDD/DOVDD/DVDD/AF_VDD）的电流值，避免电流值过高过低而引起的隐患。

2.2，测试步骤：选定支持工作电流和待机电流测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察待机电流值和工作电流值，不同Sensor型号的待机电流和工作电流会不同，具体请参考各机型的SOP 资料。

待机电流值显示图3 待机电流测试正常工作时各组供电的电流值图4 工作电流值3、解析角测试Resolution3.1，测试目的：解析度测试是拍照系统对于被摄像物体的点像的再现能力。

camera test 简要概述

camera test 简要概述


2、从开始菜单输入CyberLink Youcam ,直接用 鼠标拖拽到桌面创建快捷方式，有时候用快捷 方式打不开，此类手法不属于正常操作的范畴。
3、有时候感觉画质颜色过深，可能是改变了 显卡里面的数值引起的结果。（AMD VISION Engine Control Center>>Video(Color)>>Use AMD Settings）。
1.在default属性值的测试要求下，camera表面 如同渡了一层白纱。
2.图像从camera呈现出来的颜色光泽度不够。
Fail
normal
3、画面颜色亮度过深，使呈现出的画面效果影响视觉 感观。
其次，就是camera测试中，对颜色的要求了，一个好 的camera能够正常反映出出现在它里面的各类颜色， 且亮泽度清晰，和我们眼睛观察到的没什么差别。下面 几类情况个人认为不正常的现象：1、我们的测试大多 是在日光灯下测试完成，在这个测试环境下面，日光灯 呈现的光线必须正常，如果日光灯从camera里面反映 出来的光线颜色有彩色条纹或者其他颜色类的现象，我 们都归属于不正常现象，这是camera感光效果方面的 问题。如图示：
normal false
五、录制camera视频过程中，可以正常加入各种特效。且 在播放视频的时候也可以正常呈现。 六、全屏模式下，各项特效和功能按键都可以正常使用。 七、打开的camera中各种默认值和默认状态与最新的spec 报告要相符合，有不符的地方都要开issue。 八、在相对安静的环境下录制视频，播放出来，里面不可以 有尖锐的杂音，或者其他类型影响正常播放的噪音。如果录 制过程中，有说话或者声音录入，放出来的时候不可以出现 无音状态。 九、对camera中的参数值作了相应修改后，进入S3/S4回来， 参数值不应该恢复到默认值或者有相对变化。机器重新启动 后，所以修改值都应该恢复到default值。
手机camera测试

手机camera测试

Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度 Resolution2）色彩还原 Color Accuracy3）均一性 Lens Shading And Color Shading4）白平衡 AWB5）灰阶\动态范围 Gray Scale/Dynamic Range6）几何失真 TV-Distortion7）信噪比 SNR8）视场角 FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。

Camera图像效果测试规范正文1 解析度测试 Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；1.5 测试步骤：1）调节Camera的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：。

camera测试解读

camera测试解读

Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度Resolution2）色彩还原Color Accuracy3）均一性Lens Shading And Color Shading4）白平衡AWB5）灰阶\动态范围Gray Scale/Dynamic Range6）几何失真TV-Distortion7）信噪比SNR8）视场角FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。

Camera图像效果测试规范正文1 解析度测试Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；测试步骤：1.5Camera）调节1的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图23 图4图测试标准1.7解析度值（LW/像素Sensor 中心四角120CIF200（前摄像头）VGA200250（后摄像头）VGA300400130万像素500600万像素200700800万像素3009001100500万像素11001400万像素800 2色彩还原测试ColorCamer荧光2cmColorCamerChar，步7.3测试软件：Imatest;7.4测试环境：。

手机camera测试流程

手机camera测试流程

手机camera测试流程手机camera测试评估流程和异常处理流程测试评估流程：一、功能测试A.测试拍照的分辨率，切换每种不同的分辨率，切换是否花屏，切换等待时间是否超过1S，每种分辨率是否拍照正常，每种分辨率反复测试拍照20次以上，是否异常？是否预览和回显图片视角，亮度，整体效果一致。

B.每种特效是否对应，特效切换是否存在花屏，切换到正常是否能及时切换回来。

C.50HZ和60HZ是否正常，是否存在水波纹。

D.不同色温的白平衡切换是否正确，切换是否存在花屏，是否能及时切换到正常。

E.正常preview是否存在花屏，进camera的时间是否超过2S，进camera后，各项效果是否立即到正常状态。

F.VIDEO是否生效，video是否有异常，是否存在花屏，video和preview切换是否异常，video存下来播放是否异常。

G.连拍模式是否正常（是否存在死机等情况），存的图片是否异常。

H.待机电流测试，去掉camera测试是多少？加上camera开机直接待机是否正常，加上camera 后进入camera后的的待机是否正常，camera待机是否在0.1MA以内。

I.前后camera 反复切换是否有问题。

二、效果测试A. 白平衡测试：测试方法为持手机camera测试不同环境下白平衡是否能调节过来，环境包括：a）户外：包括光线比较强烈的地方，如天空，马路。

b）室内：如普通办公室场景，楼道等。

c）如果有条件最好在灯箱四种光源下切换看AWB是否都能调节过来B. 情景模式测试：a）正常模式下拍户外，室内及低照度场景图片b）夜景模式下拍户外，室内及低照度场景图片，看户外与室内照片是否与正常模式一致，低照度场景照片是否比正常模式下拍摄照片亮（注意两种模式下拍摄的场景保持一致）。

三、有条件拍摄与不同家sensor的对比图片，没有也要拍自己camera的图片A. 场景包括：a）室内（正常（人物，墙画，办公桌，走道，花草，等）和低照度）b）室外（建筑，花草等）调试异常处理流程：一、参数问题：FAE调试完毕后，在每天的项目总结上，注明所修改的寄存器，CC给北京的王修翠，韩磊王修翠负责对FAE修改的参数进行确认，一些重要的寄存器（AWB、模拟参数等)提交到北京AE测试，确认后才能结案。

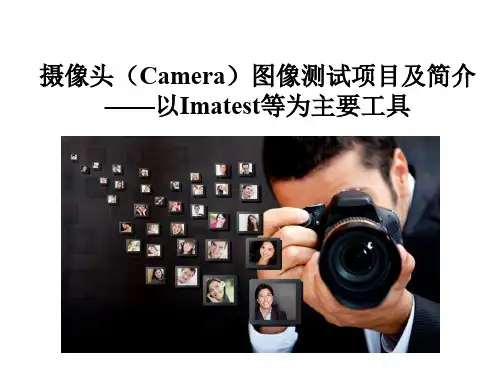

摄像头(Camera)图像测试(以Imatest为主要工具)V1.0

摄像头(Camera)图像测试(以Imatest为主要工具)V1.0

•
• •
测试摄像模组Camera的噪点情况，4个数值R,G,B,Y都必须小于1，以D65色温 作分析即可，D65光源下，0.3M～2M要求<1.5%，3M以上<1% 由下面的图片可知R：0.40，G：0.37，B：0.59，Y：0.32 RGBY Noise数值很小表示摄像头模组的噪点小
ISO12233:2014 Chart
根据最新的ISO12233:2014标准的分辨率测试卡，增加了可测区域， 增加了色彩测试和灰阶测试等。
Macbeth Colorcheck Chart
• • 色彩测试图卡（Macbeth Colorcheck Chart） 在不同色温/光源条件下拍摄 Macbeth Colorcheck Chart，比较拍摄图样中的色 块数值与标准值的差异，评价LENS的色彩还原能力。
本文以此版为准。
Imatest 4.4 界面简介
测量宽动态等需要用此版本。
测试项目
• • • • • • • • • • • • • 解析度 Resolution 色彩还原 Color Accuracy/Saturation 亮度均匀性 Lens Shading 色彩均匀性 Color Uniformity 白平衡 White Balance 灰阶 Gray Scale 信噪比 Signal Noise Ratio 畸变 TV Distortion 视场角 Field of View 杂光鬼影 Flare & Ghost 感光度 Sensitivity 自动对焦 Auto Focus 场景 Scence
Gray Scale Chart
• • 灰阶测试图卡（ Gray Scale Chart） 灰阶测试图卡底色为中灰，在取整数的近似条件下，均匀提取 RGB（ 0， 0， 0）至 RGB（ 255、 255、 255）共 256 级灰阶中的 20 级灰阶，用 20 个面积大小相等的矩形块分别填充上述 20 级灰度。每级反射密度相差 0.1 ，图卡中设 A、 M、 B 三个标定相对应的反射密度是 0.05、 0.75 和 1.65 ，它们代表着高光、中性灰度和阴影，背景密度和 M 点相同。

camera测试标准

camera测试标准
在进行相机测试标准的时候，我们需要考虑到多个方面，包括相机的性能、拍摄效果、耐用性等。

接下来，我将详细介绍相机测试标准的相关内容。

首先，相机的性能是我们需要测试的重点之一。

在性能测试中，我们需要考虑到相机的分辨率、对焦速度、曝光控制、白平衡等方面。

分辨率是相机拍摄图像的清晰度和细节表现能力，对焦速度则关系到相机的拍摄响应速度，曝光控制和白平衡则决定了相机在不同光线条件下的拍摄效果。

通过对这些性能指标的测试，我们可以评估相机在不同场景下的表现。

其次，拍摄效果也是相机测试的重要内容之一。

在拍摄效果测试中，我们需要考虑到相机在不同场景下的表现，包括人像拍摄、风景拍摄、运动拍摄等。

同时，我们也需要测试相机的色彩表现、对比度、锐度等参数，以评估相机的图像质量。

通过对这些拍摄效果的测试，我们可以了解相机在实际使用中的表现，为消费者提供参考。

另外，相机的耐用性也是我们需要测试的内容之一。

在耐用性测试中，我们需要考虑到相机的机身材质、快门寿命、防水防尘性能等方面。

相机作为一种高价值的电子产品，其耐用性直接关系到用户的使用体验和产品的寿命。

因此，通过对相机的耐用性进行测试，可以为用户提供更加全面的产品信息。

综上所述，相机测试标准涉及到相机的性能、拍摄效果、耐用性等多个方面。

通过对这些方面的测试，我们可以全面了解相机的表现，为用户提供参考。

希望本文的内容能够对相机测试标准有所帮助，谢谢阅读。

camera客观测试标准

camera客观测试标准在进行相机客观测试时，我们需要遵循一定的标准来确保测试结果的客观性和准确性。

下面将介绍一些常见的相机客观测试标准，希望能对您有所帮助。

首先，对于相机的分辨率测试，我们需要使用标准的测试图像来进行测试。

测试图像应包括各种细节丰富的场景，以便评估相机在不同情况下的分辨率表现。

在测试过程中，需要注意调整相机的参数，如光圈、快门速度和ISO，以获取最佳的分辨率表现。

同时，还需要使用专业的分辨率测试工具来对测试图像进行分析，以获取准确的分辨率数值。

其次，在进行色彩准确性测试时，我们需要使用标准的色彩卡来进行测试。

色彩卡包括一系列已知颜色的色块，通过拍摄色彩卡并使用专业的色彩分析软件，可以评估相机对于不同颜色的还原准确性。

在测试过程中，需要注意控制光线的影响，以确保测试结果的准确性。

此外，对于相机的动态范围测试，我们需要使用标准的动态范围测试图像来进行测试。

动态范围测试图像应包括明亮和阴暗部分均匀分布的场景，以便评估相机在高光和阴影部分的表现。

在测试过程中，需要注意调整相机的参数，以获取最佳的动态范围表现。

同时，还需要使用专业的动态范围测试工具来对测试图像进行分析，以获取准确的动态范围数值。

最后，在进行噪点测试时，我们需要使用标准的灰度块图像来进行测试。

灰度块图像包括一系列灰度块，通过拍摄灰度块图像并使用专业的噪点分析软件，可以评估相机在不同ISO下的噪点表现。

在测试过程中，需要注意控制光线的影响，以确保测试结果的准确性。

总之，相机客观测试是非常重要的，它可以帮助我们全面了解相机的表现，并为我们选择合适的相机提供参考。

在进行测试时，我们需要遵循一定的标准，以确保测试结果的客观性和准确性。

希望以上介绍的相机客观测试标准能对您有所帮助。

简单的camera测试方案


K2）时，此时的图像上对应的空间频率的刻度数即为视觉分辨率。
目视判读方法：
应使用标准显示设备将被判读的图像按实际像素进行显示（必要时可以放大观察）将线条数发生
变化的空间频率向高频开始判读，第一次果即为
测试结果。
步骤如下：
1) 计算机读出拍摄图片，选择其中一个特定区域；
用 ISeetest 辅助分析，可以方便的得出测试结果，如图：
专注于视觉系统
11， 几何失真测试。 按测试安排要求对几何失真测试图卡进行拍摄，对拍摄的图像的周边畸变进行测定，算出几何失真值。
12， 对角线视场测试。 测试方法：一把精度为 0.5mm 刻度清晰的直尺，摄像镜头距离直尺刻度面的距离为 S，在景深范围内， 使直尺垂直拍摄镜头轴线，在视场某对角线与直尺重合时拍摄，若拍摄覆盖的直尺量度为 1，则视场 角θ =2arctan（1/2s）。
6， 视觉分辨率测试（光学有效像素总数测试）。
光学有效像素总数测试要求，对分辨率测试图卡 ISO12233 进行拍摄，具体测试方法可参考
ISO12233.截取中心水平分辨率 J1、K1，中心垂直分辨率 J2、K2 双曲线光楔图像。
用目视的方法从低频向高频观察楔形图像线数的变化，当线数由 5->4（J1、J2）或由 5->4（K1、
图像的最大分辨率判别摄像头的像素：以下是最大分辨率对应的摄像头像素：
最大分辨率 摄像头像素
640*480
30 万像素
1280*960 130 万像素
1600*1200 210 万像素
2048*1536 320 万像素
2560*1920 500 万像素
3264*2448 800 万像素
实际上，数码摄像头在非插值算法下，得到的最大像素总数就是光学像素总数。

CAMERA测试方法


常见的输出格式
RGB格式:采用这种编码方法，每种颜色都可用三个变量来表示红色、绿色及蓝 色的强度。每一个像素有三原色R红色、G绿色、B蓝色组成。 YUV格式:是被欧洲电视系统所采用的一种颜色编码方法，属于PAL。其中“Y 表示明亮度(Luminance或Luma),就是灰阶值；而“U”和“V”表示色度 (Chrominance或Chroma),是描述影像色彩及饱和度，用于指定像素的颜色。 RAW DATA格式:是CCD或CMOS在将光信号转换为电信号时的电平高低的原 始记录，单纯地将没有进行任何处理的图像数据，即摄像元件直接得到的电信号 进行数字化处理而得到的。
光是一种波，可见光只是整个光波中的一段。Lens就 是一个能够截止不可见光波，而让可见光通过的带通滤波器。
2、Sensor IC
Sensor（感光元件）基本上可分为CCD和CMOS两类。 CCD（Charge Coupled Device）为电荷藕合器件图像传感器。 CMOS（Complementary Metal-Oxide Semiconductor）为互补性氧化金属半导体图像 传感器。 在摄像头的主要组件中，最重要的个人认为就是图像传感器了，因为感光器件对 成像质量的重要性不言而喻。Sensor将从lens上传导过来的光线转换为电信号，再 通过内部的A/D转换为数字信号。由于Sensor的每个pixel只能感光R光或者B光或 者G光，因此每个像素此时存贮的是单色的，我们称之为RAW DATA数据。要想 将每个像素的RAW DATA数据还原成三基色，就需要ISP来处理。
2.白平衡 2.1 色温 色温的定义：将黑体从绝对零度开始加温，温度每升高一度称为1 开氏度(用字母 K 来表示)，当温度升高到一定程度时候，黑体便辐射出可见光，其光谱成份以 及给人的感觉也会着温度的不断升高发生相应的变化。于是，就把黑体辐射一定 色光的温度定为发射相同色光光源的色温。

Camera 测试标准

文件名称 Camera 测试标准文件编号 QZ/LCT-QP65-2005 版本 V1.0 正气 进取 专业发布日期 2005-5-31 主控部门质量策划部编制/日期 纪效恩 2005.5.24 审核/日期陆强 2005.5.31批准/日期 姜卫华 2005.5.31Camera 测试标准..............................................................................................................................修改记录 (13)1、测试的目的以及要求 (4)2、测试仪器及设备 (4)3、测试的内容 (4)3.1、Camera 功能测试 (4)3.1.1、图像输出 (4)z测试的目的 (4)z测试的方法 (4)z测试的标准 (4)3.1.2、图像完整性 (4)z测试的目的 (4)z测试的方法 (4)z测试的标准 (4)3.1.3、图像污损 (4)z测试的目的 (4)z测试的方法 (4)z测试的标准 (5)3.1.4、干扰纹 (5)z测试的目的 (5)z测试的方法 (5)z测试的标准 (5)3.1.5、自动曝光 (5)z测试的目的 (5)z测试的方法 (5)z测试的标准 (5)3.1.6、鬼影 (5)z定义和说明 (5)z测试的目的 (5)z测试的方法及实际图列 (5)z测试的标准 (6)3.1.7、漏光 (6)z定义和说明 (6)z测试的目的 (6)z测试的方法及实际图列 (6)z测试的标准 (6)3.1.8、噪声 (6)z测试的目的 (6)z测试的方法 (6)3.2、Camera 性能测试 (7)3.2.1、解像力测试 (7)z定义或说明 (7)z测试的方法 (7)z测试的图片 (7)z测试的标准 (7)3.2.2、色彩还原 (7)z定义或说明 (7)z测试的方法 (7)z测试的图片 (8)z测试的标准 (8)3.3.3、灰阶测试 (8)z定义或说明 (8)z测试的方法 (8)z测试的图片 (8)z测试的标准 (8)3.3.4、周边亮度 (9)z定义或说明 (9)z测试的方法 (9)z测试的图片 (9)z测试的标准 (9)3.3.5、线视角测试 (9)z定义或说明 (9)z测试的方法 (9)z测试的图片 (10)z测试的标准 (10)3.3.6、图像失真 (10)z定义或说明 (10)z测试的方法 (10)z测试的图片 (10)z测试的标准 (10)3.3.7、色彩饱和度测试 (10)z定义或说明 (10)z测试的方法 (11)z测试的图片 (11)z测试的标准 (11)3.3.8、白平衡测试 (11)z定义或说明 (11)z测试的方法 (11)z测试的图片 (12)z测试的标准 (12)3.3.9、最低照度测试 (12)z定义或说明 (12)z测试的方法 (12)z测试的标准 (12)3.3.10、黑白点 (12)z测试的目的 (12)z测试的方法 (13)z测试的图片 (13)z测试的标准 (13)3.4、Camera结构尺寸 (13)3.4.1、测试的目的 (13)3.4.2、测试的方法 (13)3.4.1、测试的标准 (13)4、测试结果 (13)5、说明 (13)Camera 测试标准1、测试的目的以及要求用来验证研发阶段Camera样品的功能以及性能是否满足我们的研制规范和要求2、测试仪器及设备标准多光源灯箱、暗箱、配套手机、白板灯、Chart、卡尺、样品10个3、测试的内容3.1、Camera 功能测试3.1.1、图像输出z测试的目的用来检查Camera是否能够进行拍摄，有无图像输出功能z测试的方法用摄像头在普通环境下拍摄图片。

Camera测试规范模板.doc

Camera影像评估测试规范&&公司目录1.目的 (2)2.范围 (2)3.规程的修改与更新 (2)4.参引标准 (3)5.基本内容 (4)1.目的2.范围3.规程的修改与更新4.参引标准5.基本内容5.1 图像解析度测试（测试环境后续再定）5.1.1 拍照ISO12233，然后读出纵向和横向分辨线；或测试中央垂直、中央水平、边缘垂直和边缘水平四项的分辨率，分别在广角断和长焦端取值，最终获得8个数据项。

5.1.2 拍照ISO12233，通过HYRes3.1（确定用此软件）版本的软件读出的纵向、横向以及45度方向的分辨线；5.1.3 拍照ISO12233，通过Imatest的SFR分析，读出其MTF50（corr）的LW/PH的值。

5.2 亮度测试将测试手机的镜头对准任意光源，将亚克力板覆盖在测试手机的镜头上，使光线透过亚克力板进入摄像头，拍摄照片。

用photoshop软件打开照片（18％灰CHART），分别从照片的四角和中心选取100×100像素的区域，然后通过路径“图像－亮度－直方图”操作photoshop软件，读取各区域的亮度值。

（还没有搞清楚用Imatest怎么去看亮度，暂定photoshop去测试取值。

）5.3 扭曲测试用Imatest软件打开照片，读取测试值。

测试结果以百分数标示，数值越接近零，表示畸变越小。

数值为负的，表示为桶形畸变，画面向外膨胀。

数值为正的，表示为枕形畸变，画面向内收缩。

5.4 色彩还原度测试用Imatest软件打开照片，分别读取saturation（饱和度）、ΔE Mean、ΔE SD，注：当Imatest软件在读取“saturation、ΔE Mean、ΔE SD”提示失败时，则对应的评分结果都填写“0”。

5.5 噪点测试（用圆形的12灰阶测试。

）用手机拍摄摄ColorChecker_sRGB_120W后将照片导到电脑上。

用Imatest读取Middle Gray(122) noise RGBY % 的值。
