2013年广州中考物理试卷及答案【详细解析版】无水印

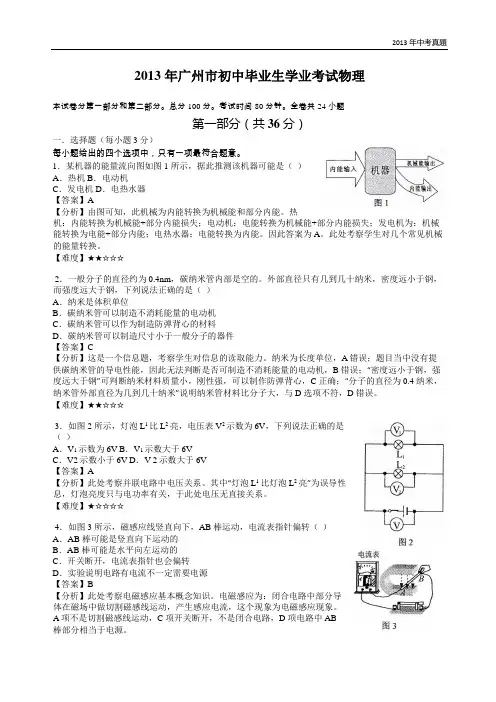

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

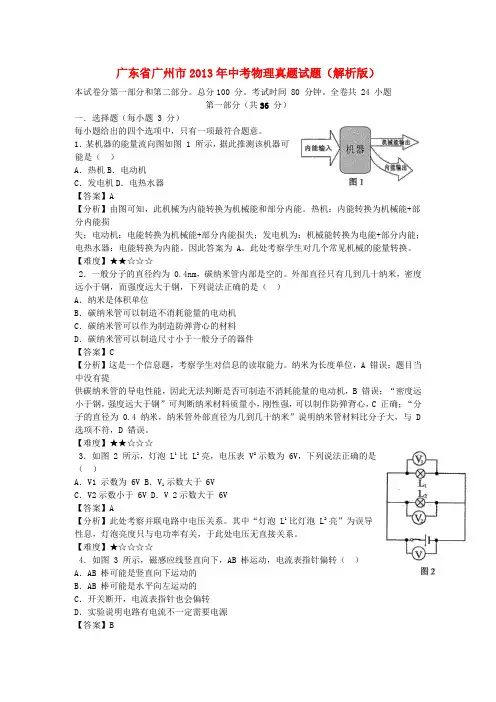

广东省广州市2013年中考物理真题试题（解析版）本试卷分第一部分和第二部分。

总分100 分。

考试时间 80 分钟。

全卷共 24 小题第一部分（共36 分）一．选择题（每小题 3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图 1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为 A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为 0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与 D 选项不符，D 错误。

【难度】★★☆☆☆3．如图 2 所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是（）A．V1 示数为 6V B．V1 示数大于 6VC．V2示数小于 6V D．V 2示数大于 6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡 L1 比灯泡 L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图 3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

2013广州市中考物理试卷第一部分（选择题共36分）一、选择题（每小题2分共20分。

在每小题给出的四个选项中，只有一个是符合题意的。

请在答题卡上涂黑有关选项的代号）1.出差的王大叔坐在小型汽车的座位上，突然身体向前倾了一下，这说明汽车正在A.启动B.刹车C.向右转弯D.向左转弯2.检查视力的时候，视力表放在被测者头部的后上方，被测者设识别对面墙上镜子里的像。

如右图所示，则如下说法正确的是A.视力表在镜中的像与被测者相距4.2mB.视力表在镜中的像与视力表相距4.6mC.视力表在镜中的像与被测者相距4.6mD.视力表在镜中的像与被测者相距5.4m3.如右图所示是小芳同学制作的模型照相机。

通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的像。

使用此模型照相机，下列说法正确的是A.看到远处景物的像是虚像B.如果看远处是很清晰，那么看近景时，应把内纸筒向外拉一些C.应把内纸筒朝明亮的室外，凸透镜朝较暗的室内D.凸透镜与半透明膜之间的距离相当于凸透镜的焦距4.从物理学的角度对一下成语进行解释，正确的是A.震耳欲聋——声音的响度很大B.隔墙有耳——声音的传播可以不需要介质C.掩耳盗铃——固体可以传声D.耳熟能详——声音的传播速度很大5.如右图所示，是某广场上空静止的氢气球，用细绳系于地面上。

此时氢气球受到的力有A.2个B.3个C.4个D.5个6.一下说法正确的是A.轮船的排水量是指满载货物时排开的水的体积B.在水面以下的潜水艇是靠改变它所受的浮力大小来实现上浮和下沉的C.飞机机翼上下表面产生的压强差就是它前进的动力D.三峡船闸是世界上最大的人造连通器7.小芳吃雪糕时，看到雪糕周围冒“冷气”，由此她联想到了泡方便面时碗里冒“热气”的情景。

以下是她对“冷气”和“热气”的思考，其中正确的是A.“冷气”和“热气”本质是相同的，他们都是气化成的水蒸气B.“冷气”和“热气”本质是不同的，前者是小水珠，后者是水蒸气C.“冷气”和“热气”本质是不同的，前者是液化形成的，后者是汽化形成的D.“冷气”和“热气”本质是相同的，都是液化形成的小水珠8.如右图所示，电源电压保持不变。

2013年广东省中考物理试卷一、单项选择题（本大题7 小题，每题 3 分，共 21 分）在每题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（ 3 分）（2013?广东）以下相关声现象的说法中，正确的选项是（）A．全部正在发声B．人耳能听到各的物体都在振种频次的声音动C．声音能够在真D．声音不可以在水空中流传中流传2．（ 3 分）（2013?广东）物理知识浸透于我们的生活，以下对于汽车交通安全警告语中与惯性没关的是（）A．保持车距B．雨天路滑，减速慢行C．行车时系好安D．严禁逆行全带3．（ 3 分）（2013?广东）以下电器中，利用电磁感觉原理工作的是（）A．电动机B．发电机C．电烙铁D．电灯4．（ 3 分）（2013?广东）如题图所示的做法切合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连结C．发生触电事故时要立刻断开电源D．多个大功率用电器同时使用一个插座5．（ 3 分）（2013?广东）对于温度、内能和热量，以下说法正确的选项是（）A．温度越高的物体所含的热量越多B．物体温度为 0℃时内能为零C．双手互搓，手的内能不会增添D．内能可自动地从高温物体转移到低温物体6．（ 3 分）（2013?广东）如下图，以下四个对于“气体压强与流速的关系”的现象中，压强的是（）A．B．C．D．P1、 P2大小关系正确P1＞P2 P1＞ P2 P1＞ P2 P1＞ P27．（ 3 分）（2013?广东）如下图，水平桌面上有一长为L，质量散布均匀的木板的作用下，沿直线向右匀速走开桌边，在此过程中，以下说法正确的选项是（）M，右端与桌边相齐，在水平力 FA． M对桌面的压强变小，压力不变C． M对桌面的压强变大，摩擦力不变B． M对桌面的压强不变，压力不变D． M对桌面的压强变大，摩擦力变小二、填空题（本大题 7 小题，共 21 分）8．（ 3 分）（2013?广东）在银河系、宇宙、太阳系中尺度最大的是_________ ．构成原子的质子、中子、电子中质量最小的是_________ ．9．（ 3 分）（2013?广东）在水银、硅、铁、玻璃中，属于半导体资料的是_________ ．太阳能电池可将太阳能直接转变成_________ ．10．（ 3 分）（2013?广东）下表列出了几种物质在一个标准大气压下的熔点和沸点，依据表中数据回答：物质水银酒精甲苯萘熔点/ ℃﹣ 39 ﹣117 ﹣ 95沸点/ ℃357 78 111 218若要丈量萘的熔点，温度计的玻璃泡里应选_________ 做测温物质；若要丈量固态甲苯的温度，温度计的玻璃泡里应选_________ 做测温物质．11．（ 3 分）（2013?广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情况，此时应向 _________ 调均衡螺母，使天平横梁均衡由图乙、丙可知烧杯的质量为_________ g，烧杯中液体的质量是 _________ g．12．（ 3 分）（2013?广东）在汽油机的四个冲程中，机械能转变成内能的是在进行的是_________冲程．_________ 冲程．如下图汽油机正13．（ 3 分）（2013?广东）用同一热源给必定质量的水加热，其温度与时间的关系如图中图线 a 所示，若其余条件不变，（ 1）仅增添水的质量；（ 2）仅增大液面大气压强；（ 3）既增添水的质量，同时减小液面大气压强．则三种状况中，温度与时间的关系图线分别对应_________ 、_________ 、_________ （选填图中“a”、“b”、“ c”或“ d”）14．（ 3 分）（2013?广东）如图是某装置利用浮力进行自动控制的原理图2． A 端用细线挂一空心铝球，质量为．当铝球一半体积浸在水中，在AOB为一杠杆（质量忽视不计），OA：OB=1：B 端施加的竖直向下的拉力 F 时，杠杆恰巧在水平地点均衡．则铝球实心部分的体积为_________ m3，铝球遇到的浮力为_________ N．（ρ铝=×103kg/m3，g=10N/kg ）三、作图题（共7 分）15．（ 7 分）（2013?广东）（ 1）如（ l ）图所示，请画进出射或折射光芒，使光路完好．（2）如（ 2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的表示图．（3）小明在研究“比较水和煤油的吸热能力”的实验时，利用两根完好同样的电阻丝作为发热体给质量同样的两种液体加热，为了节俭时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图顶用笔画线取代导线，使电路知足要求．四、实验题（本大题 3 小题，共20 分）16．（ 7 分）（2013?广东）（ 1）如（ 1）图甲电流表接 0﹣的量程时，电流表的示数为_________ A．题（ 1）图乙所示弹簧测力计的示数为_________N．（2）如题（ 2）图，用滑轮组将物块从地点 A 匀速拉到地点 B，请在题（ 2）图中画出最省力的绕线方法；物块挪动的距离为 _________ cm；若此时绳自由端所用拉力为 10N，物块遇到的摩擦力为 18N，滑轮组的机械效率为_________．（ 3）如题（ 3）图为研究“浮力的大小等于什么”的实验．以上研究中，不重复操作的合理次序是_________ 建立，则可得出结论F=G排．_________ （只填字母）．若图中F1、 F2、 F3、 F4四个力之间的关系式17．（ 7 分）（2013?广东）如题图甲是研究“平面镜成像特色”的实验．（ l ）下边步骤 a 中横线处的内容是_________．实验步骤a、b、c、 d 的合理次序是前字母）a．在水平桌面上铺一张白纸，纸上直立一块玻璃板，_________．_________ （填写步骤b．拿另一支完好同样的没有点燃的蜡烛放在玻璃板的后方，挪动到某一地点时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的地点A1′．c．改变玻璃板前蜡烛的地点，重复以上实验，在纸上记录物与像的地点A2、 A2′； A3、 A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后边的像，在纸上记录蜡烛的地点A1．（2）如题图乙，分别将实验中的物点与像点连结，发现它们的连线一直与玻璃板面垂直为了获得平面镜成像的特色，某同学将实验数据填入右表．请将表头中空白部分填上适合的内容实验次数1 7 7 等大2 6 6 等大3 3 3 等大（ 3）假如在像A1′的地点放一光屏，光屏_________ （填“能”或“不可以”）承接到像，这说明 _________ ．18．（ 6 分）（2013?广东）小王做“丈量小灯泡电功率”的实验所用器械有：标有“”字样、正常发光时阻值约为13Ω的完好同样的小灯泡两个，电压恒为3V 的学生电源，标有“ 20Ω， 1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l ）图甲是实验电路图，图乙是实物连结图，接线过程中有一处连结错误，请在错误的接线上打“×”并用笔划线取代导线进行更正，要求更正后滑动变阻器接入电路的阻值最大．（2）小王在实验以前检查仪表时发现：电流表有电流经过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这类现象的原由是_________ ．（3）按电路图正确连结后，闭合开关，灯不亮，电压表示数靠近电源电压，电流表无示数造成这类现象的原由可能是 _________ （填正确选项前的字母）（4）清除故障后，闭合开关，改变滑动变阻器滑片地点，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________ W．（ 5）若将两个小灯泡串连后直接接在3V 电源的两头，两灯耗费的总电功率为_________W．电压表的示数U/V电流表的示数I/A小灯泡的功率P/W五、计算题（本大题 2 小题，共 13 分）19．（ 7 分）（2013?广东）龙舟竞赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为×10 3kg，在一次龙舟赛上，该队以 1min40s 的成绩夺得 500m竞赛冠军．已知该龙舟在运动过程中遇到的阻力是龙舟和运动员的总重力的倍．（ 1）该队的龙舟竞赛在500m比胜过程中的均匀速度是多少米/ 秒（2）假如把在比胜过程中该队龙舟的运动看作匀速直线运动，求运动员在比胜过程中划船时的功率是多少千瓦（g=10N/kg ）20．（ 6 分）（2013?广东）如下图的电路，电源电压为6V 且保持不变，滑动变阻器R 标有“ 50Ω， 2A”字样．（ l ）将滑片P 移到最右端，闭合S1，断开 S2，求电流表的示数I 1（2）保持滑片 P 在最右端，闭合 S1、 S2，电流表示数 I=5I 1，求 R2的阻值．（3）将滑片 P 移至某一地点，闭合 S1、 S2，电流表示数为，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题 3 小题，共18 分）21．（ 6 分）（2013?广东）题图甲是家用电吹风的工作原理图电吹风工作时能够吹出热风也能够吹出冷风．（ l ）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“ 1”、‘ 2”或“ 3“）地点，此时电电扇与电热丝的连结方式是_________．（ 2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21 图乙所示，则在该次吹干头发过程中电吹风耗费的总电能是_________ J（ 3）电热丝在工作时的电阻值是_________Ω（保存一位小数）（ 4）使用几年后，发现电热丝变细，则其电阻变_________，它的实质功率将变_________．22．（ 6 分）（2013?广东）利用如图装置研究“物体的动能大小与哪些要素相关”．将小球A、 B 分别拉到与竖直方向成必定角度θ 的地点，而后都由静止开释，当小球摇动到竖直地点时，将与静止在水平面上的木块 C 发生碰撞，木块都会在水平面上滑行必定距离后停止．图中的摆长 L 都同样，θ1＜θ2，球 A、B 的质量分别为 m A、m B，（ m A＜ m B）．（ l ）如图甲、乙所示，同时开释A、 B，察看到它们并排摇动且一直相对静止，同时抵达竖直地点这表示两小球在摇动过程中的任一时辰的速度大小与小球的_________ 没关．（ 2）如图甲、乙所示，察看到 B 球能将木块 c 撞得更远由此可得出结论：_________ ．（ 3）图乙中小球 B 抵达竖直地点时的速度_________ （填“大于”、“小于”或“等于”）．题图丙中小球 B抵达竖直地点时的速度如题图乙、丙所示，图丙中木块 C 滑行得更远些，由此可得出结论：_________ ．23．（ 6 分）（2013?广东）阅读下边的短文，回答以下问题．热电偶把两种不一样资料的导线（如铁线和铜线）构成如题图所示的闭合回路，当AB两头存在温度差时，回路中就会有电流经过，这就是塞贝克效应，这类电路叫热电偶，实验表示：热电偶电路中电流的大小跟互相连结的两种金属丝的资料相关；跟接点 A 和 B 间的温度差的大小相关，温度差越大，回路电流越大．请回答以下问题：（ 1）如题图所示，①其余条件不变，只将铁丝换成铜丝，电路电流_________．②其余条件不变，只将 A 处杯中的冰水混淆物换为开水，电路电流_________．③其余条件不变，移去酒精灯，将 B 放人另一杯冰水混淆物中，稳固后，电路电流_________（各空格均选填“变大”、“变小”、“不变”“变成零”）（ 2）这样的热电偶其实是一个电源，它的电能是由_________能转变而来．（ 3）热电偶电路能够把温度信号换成_________信号，利用这类性质能够把热电偶做成_________（写出一种应用）．2013 年广东省中考物理试卷参照答案与试题分析一、单项选择题（本大题7 小题，每题 3 分，共 21 分）在每题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1、A2、D3、B4、C5、D6、A7、C二、填空题（本大题 7 小题，共 21 分）8．（ 3 分）（2013?广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．构成原子的质子、中子、电子中质量最小的是电子．9．（ 3 分）（2013?广东）在水银、硅、铁、玻璃中，属于半导体资料的是硅．太阳能电池可将太阳能直接转变为电能．10、若要丈量萘的熔点，温度计的玻璃泡里应选水银做测温物质；若要丈量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质．11．（ 3 分）（2013?广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情况，此时应向左调均衡螺母，使天平横梁均衡由图乙、丙可知烧杯的质量为g，烧杯中液体的质量是50 g．12．（ 3 分）（2013?广东）在汽油机的四个冲程中，机械能转变成内能的是压缩冲程．如下图汽油机正在进行的是做功冲程．13．（ 3 分）（2013?广东）用同一热源给必定质量的水加热，其温度与时间的关系如图中图线 a 所示，若其余条件不变，（1）仅增添水的质量；（2）仅增大液面大气压强；（3）既增添水的质量，同时减小液面大气压强．则三种状况中，温度与时间的关系图线分别对应 c 、 b 、 d （选填图中“ a”、“ b”、“ c”或“ d”）14．（ 3 分）（2013?广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽视不计），OA：OB=1：2． A 端用细线挂一空心铝球，质量为．当铝球一半体积浸在水中，在 B 端施加的竖直向下的拉力 F 时，杠杆恰巧在水平地点均衡．则铝球实心部分的体积为﹣ 3 3 3 3）10 m，铝球遇到的浮力为20 N．（ρ铝=×10 kg/m ，g=10N/kg三、作图题（共7 分）15、解：（ 1）图甲中，过凸面镜焦点的光芒，经折射后平行于主光轴射出，如下图；图乙中，指向凹面镜虚焦点的光芒，经凹面镜折射后，平行于主光轴射出，如下图；图丙中，过凸面镜光心的光芒，经凸面镜折射后，流传方向不改变，如下图．（2）物体的重力 G作用在重心，方向竖直向下，压力F 作用在接触面，方向垂直于接触面向下，如下图；（3）用一根导线将开关与此中一根电阻丝相连，再用一根导线将两根电阻丝的外侧相连，使之构成一个并联电路，如下图．点评：四、实验题（本大题 3 小题，共20 分）16．（ 7 分）（2013?广东）（ 1）如（1）图甲电流表接0﹣的量程时，电流表的示数为A．题（ 1）图乙所示弹簧测力计的示数为N．（ 2）如题（ 2）图，用滑轮组将物块从地点 A 匀速拉到地点B，请在题（ 2）图中画出最省力的绕线方法；物块挪动的距离为cm；若此时绳自由端所用拉力为10N，物块遇到的摩擦力为18N，滑轮组的机械效率为60%．（ 3）如题（ 3）图为研究“浮力的大小等于什么”的实验．以上研究中，不重复操作的合理次序是DBCA （只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣ F3=F1 ﹣ F4建立，则可得出结论F=G排．17．．（ l ）下边步骤 a 中横线处的内容是在纸上记录玻璃板的地点．实验步骤a、 b、c、d 的合理次序是adbc （填写步骤前字母）a．在水平桌面上铺一张白纸，纸上直立一块玻璃板，在纸上记录玻璃板的地点．b．拿另一支完好同样的没有点燃的蜡烛放在玻璃板的后方，挪动到某一地点时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的地点A1′．c．改变玻璃板前蜡烛的地点，重复以上实验，在纸上记录物与像的地点d．点燃蜡烛放在玻璃板前，看到它在玻璃板后边的像，在纸上记录蜡烛的地点A2、 A2′； A3、 A3′（如题图乙所示）．A1．（2）如题图乙，分别将实验中的物点与像点连结，发现它们的连线一直与玻璃板面垂直为了获得平面镜成像的特色，某同学将实验数据填入右表．请将表头中空白部分填上适合的内容实验次数1 7 7 等大2 6 6 等大3 3 3 等大（ 3）假如在像 A1′的地点放一光屏，光屏不可以（填“能”或“不可以”）承接到像，这说明平面镜成的像是虚像．18、（ 2）小王在实验以前检查仪表时发现：电流表有电流经过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这类现象的原由是电流表使用前没有将指针调到零刻度线处．（3）按电路图正确连结后，闭合开关，灯不亮，电压表示数靠近电源电压，电流表无示数造成这类现象的原由可能是 C （填正确选项前的字母）（ 4）清除故障后，闭合开关，改变滑动变阻器滑片地点，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为W．（ 5）若将两个小灯泡串连后直接接在3V 电源的两头，两灯耗费的总电功率为W．电压表的示数U/V电流表的示数I/A小灯泡的功率P/W．五、计算题（本大题 2 小题，共13 分）解19、解：（ 1）划龙舟的均匀速度为v===5m/s ；答（ 2）划龙舟时的牵引力为F=f===×× 10 3kg×10N/kg=3×10 3N：3 N×5m/s=×104 W=15kW．划龙舟的功率为 P===Fv=3×10答：（ 1）该队的龙舟竞赛在500m比胜过程中的均匀速度是5m/s；（ 2）运动员在比胜过程中划船时的功率是15kW．点本题考察的是均匀速度的计算和功率的计算，此中功率的计算包含了二力均衡条件的应用和重力的计算，是力学综评合题，有必定的难度．：20、解：（ 1）电流表的示数为I 1===；（2）∵ I=I 1+I 2∴经过定值电阻的电流为I 2=5I 1﹣I 1=4I 1=4×=，∵I= ，∴定值电阻R2的阻值为 R2===Ω；（ 3）经过滑动变阻器的电流为I 1′=I ′﹣ I 2=﹣ =∴滑动变阻器接入电路的电阻为R1′===30Ω．答：（ 1）电流表的示数为；（2）定值电阻 R2的阻值为Ω；（3）滑动变阻器接入电路的电阻为30Ω．点本题考察的是并联电路的电流、电压特色和欧姆定律的应用，掌握基本规律，依据需要灵巧变形是解决本题的重点．评：六、综合能力题（本大题 3 小题，共18 分）21．（ 6 分）（2013?广东）题图甲是家用电吹风的工作原理图电吹风工作时能够吹出热风也能够吹出冷风．（ l ）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“ 1”、‘ 2”或“ 3“）地点，此时电风扇与电热丝的连结方式是并联．（ 2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21 图乙所示，则在该次吹干头发过程中电吹风耗费的总电能是13200 J（ 3）电热丝在工作时的电阻值是Ω（保存一位小数）（ 4）使用几年后，发现电热丝变细，则其电阻变大，它的实质功率将变小．解答：22．（ 6 分）（2013?广东）利用如图装置研究“物体的动能大小与哪些要素相关”．将小球A、 B 分别拉到与竖直方向成必定角度θ 的地点，而后都由静止开释，当小球摇动到竖直地点时，将与静止在水平面上的木块 C 发生碰撞，木块都会在水平面上滑行必定距离后停止．图中的摆长 L 都同样，θ1＜θ2，球 A、B 的质量分别为 m A、m B，（ m A＜ m B）．（ l ）如图甲、乙所示，同时开释A、 B，察看到它们并排摇动且一直相对静止，同时抵达竖直地点这表示两小球在摇动过程中的任一时辰的速度大小与小球的质量没关．（ 2）如图甲、乙所示，察看到 B 球能将木块 c 撞得更远由此可得出结论：速度同样时，物体质量越大，动能越大．（ 3）图乙中小球 B 抵达竖直地点时的速度小于（填“大于”、“小于”或“等于”）．题图丙中小球 B 抵达竖直地点时的速度如题图乙、丙所示，图丙中木块 C 滑行得更远些，由此可得出结论：质量同样时，物体的速度越大，动能越大．23．（ 1）如题图所示，①其余条件不变，只将铁丝换成铜丝，电路电流变成零．②其余条件不变，只将 A 处杯中的冰水混淆物换为开水，电路电流变小．③其余条件不变，移去酒精灯，将 B 放人另一杯冰水混淆物中，稳固后，电路电流变成零（各空格均选填“变大”、“变小”、“不变”“变成零”）（ 2）这样的热电偶其实是一个电源，它的电能是由内能转变而来．（ 3）热电偶电路能够把温度信号换成电信号，利用这类性质能够把热电偶做成温度计（写出一种应用）．。

2013年广州市中考物理试卷(解析版)本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P 1、P 2大小关系正确的．CD ．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L ，质量分布均匀的木板M ，右端与桌边相齐，在水平力F 的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（ ）二、填空题（本大题7小题，共21分） 8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是 _________ ．组成原子的质子、中子、电子中质量最小的是 _________ ． 9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是 _________ ．太阳能电池可将太阳能直接转化为 _________ ．若要测量萘的熔点，温度计的玻璃泡里应选 _________ 做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选 _________ 做测温物质． 11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向 _________ 调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为 _________ g ，烧杯中液体的质量是 _________ g ．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是 _________ 冲程．如图所示汽油机正在进行的是 _________ 冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应_________、_________、_________（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________m3，铝球受到的浮力为_________N．（ρ=2.7×103kg/m3，g=10N/kg）铝三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为_________A．题（1）图乙所示弹簧测力计的示数为_________N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为_________．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是_________（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________成立，则可得出结论F=G排．17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________．实验步骤a、b、c、d的合理顺序是_________（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，_________．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏_________（填“能”或“不能”）承接到像，这说明_________．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_________．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是_________（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________W．电源的两端，两灯消耗的总电功率为_________W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：_________．（3）图乙中小球B到达竖直位置时的速度_________（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流_________．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_________．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流_________（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由_________能转化而来．（3）热电偶电路可以把温度信号换成_________信号，利用这种性质可以把热电偶做成_________（写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．．电灯和开关的连接．6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的．C D．7．（3分）（2013•广东）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）可求得压强的变化．可知，压强逐渐增大．二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是宇宙．组成原子的质子、中子、电子中质量最小的是电子．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是硅．太阳能电池可将太阳能直接转化为电能．若要测量萘的熔点，温度计的玻璃泡里应选水银做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向左调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为32.4g，烧杯中液体的质量是50g．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是压缩冲程．如图所示汽油机正在进行的是做功冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应c、b、d（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为10﹣3m3，铝球受到的浮力为20N．（ρ铝=2.7×103kg/m3，g=10N/kg），V==三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为0.14A．题（1）图乙所示弹簧测力计的示数为 1.0N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为 3.10cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为60%．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是DBCA（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式F2﹣F3=F1﹣F4成立，则可得出结论F=G排．=××17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是在纸上记录玻璃板的位置．实验步骤a、b、c、d的合理顺序是adbc（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，在纸上记录玻璃板的位置．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特（3）如果在像A1′的位置放一光屏，光屏不能（填“能”或“不能”）承接到像，这说明平面镜成的像是虚像．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是电流表使用前没有将指针调到零刻度线处．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是C（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为0.5W．电源的两端，两灯消耗的总电功率为0.48W．五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）得到运动的平均速度；v==5m/sP==20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．R=得到滑动变阻器接入电路的阻值．=，===30六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是13200J（3）电热丝在工作时的电阻值是91.7Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变大，它的实际功率将变小．R=P=UI=P=UI=R==P=UI=22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的质量无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：速度相同时，物体质量越大，动能越大．（3）图乙中小球B到达竖直位置时的速度小于（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：质量相同时，物体的速度越大，动能越大．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流变为零．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流变小．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流变为零（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由内能转化而来．（3）热电偶电路可以把温度信号换成电信号，利用这种性质可以把热电偶做成温度计（写出一种应用）．。

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分 100 分。

考试时间 80 分钟。

全卷共24 小题第一部分（共 36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图 1 所示，据此推测该机器可 能是（ ）A ．热机B ．电动机C ．发电机D ．电热水器 【答案】 A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能 +部 分内能损失；电动机：电能转换为机械能 +部分内能损失；发电机为：机械能转换为电能 +部分内能； 电热水器：电能转换为内能。

因此答案为 A 。

此处考察学生对几个常见机械的能量转换。

【难度】 ★★☆☆☆2．一般分子的直径约为 0.4nm ，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（ ） A ．纳米是体积单位B ．碳纳米管可以制造不消耗能量的电动机C ．碳纳米管可以作为制造防弹背心的材料D ．碳纳米管可以制造尺寸小于一般分子的器件【答案】 C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当 中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误； “密度远 小于钢，强度远大于钢 ”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确； “分 子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米 ”说明纳米管材料比分子大， 与D 选项不符， D 错误。

【难度】★★☆☆☆3．如图 2 所示，灯泡L 1 比 L 2亮，电压表 V 2示数为 6V ，下列说法正确的 是（ ）A ． V 1 示数为 6VB ． V 1 示数大于6VC ． V2 示数小于 6VD ． V 2示数大于6V【答案】 A【分析】此处考察并联电路中电压关系。

其中“灯泡L1比灯泡 L 2亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

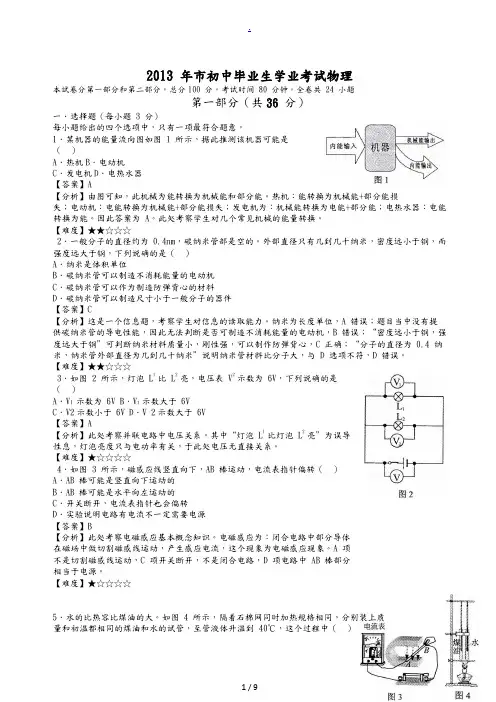

2013 年市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间 80 分钟。

全卷共 24 小题第一部分（共36 分）一．选择题（每小题 3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图 1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为能转换为机械能和部分能。

热机：能转换为机械能+部分能损失；电动机：电能转换为机械能+部分能损失；发电机为：机械能转换为电能+部分能；电热水器：电能转换为能。

因此答案为 A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为 0.4nm，碳纳米管部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为 0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与 D 选项不符，D 错误。

【难度】★★☆☆☆3．如图 2 所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说确的是（）A．V1 示数为 6V B．V1 示数大于 6VC．V2示数小于 6V D．V 2示数大于 6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡 L1 比灯泡 L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图 3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

2013 1 1020137321120132013年广东省初中毕业生学业考试物理一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中。

只有一个是正确的。

请把答题卡上对应题目所选的选项涂黑。

1．下列有关声现象的说法中，正确的是A．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C ．声音可以在真空中传播D ．声音不能在水中传播2 ．物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是A．保持车距 B ．雨天路滑，减速慢行C ．行车时系好安全带D ．禁止逆行3 ．下列电器中，利用电磁感应原理工作的是A ．电动机B ．发电机C ．电烙铁D ．电灯4 ．如题4 图所示的做法符合安全用电原则的是系正确的是，右端与桌边相齐，的作用下，沿直线向右匀速离开桌边孟麟在此过程中，下列说法正确的是下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：杯中液体的质量是g。

我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙．（1）（3 分）如题15 （l）图所示，请画出入射或折射光线，使光路完整。

2 分）如题15（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。

我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙建议收藏下载本文，以便随时学习！N 。

10N ，物块受到的摩擦力为18N ，滑轮组的机械效率为。

（3）如题16 （3）图为探究“浮力的大小等于什么”的实验。

我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙1建议收藏下载本文，以便随时学习！18．（6 分）小王做“测量小灯泡电功率”的实验所用器材有：标有“2 . 5V ' ’字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω1A '的滑动变阻器，电流表，电压表，开关及导线若干。

我去人也就有人！为UR扼腕入站内信不存在向你偶同意调剖沙建议收藏下载本文，以便随时学习！m A、m B , ( m A＜m B) 。

2013 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分。

总分100 分。

考试时间80 分钟。

全卷共24 小题第一部分（共36 分）一．选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意。

1．某机器的能量流向图如图1 所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器【答案】A【分析】由图可知，此机械为内能转换为机械能和部分内能。

热机：内能转换为机械能+部分内能损失；电动机：电能转换为机械能+部分内能损失；发电机为：机械能转换为电能+部分内能；电热水器：电能转换为内能。

因此答案为A。

此处考察学生对几个常见机械的能量转换。

【难度】★★☆☆☆2．一般分子的直径约为0.4nm，碳纳米管内部是空的。

外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件【答案】C【分析】这是一个信息题，考察学生对信息的读取能力。

纳米为长度单位，A 错误；题目当中没有提供碳纳米管的导电性能，因此无法判断是否可制造不消耗能量的电动机，B 错误；“密度远小于钢，强度远大于钢”可判断纳米材料质量小，刚性强，可以制作防弹背心，C 正确；“分子的直径为0.4 纳米，纳米管外部直径为几到几十纳米”说明纳米管材料比分子大，与D 选项不符，D 错误。

【难度】★★☆☆☆3．如图2 所示，灯泡L1 比L2 亮，电压表V2 示数为6V，下列说法正确的是（）A．V1 示数为6V B．V1 示数大于6VC．V2示数小于6V D．V 2示数大于6V【答案】A【分析】此处考察并联电路中电压关系。

其中“灯泡L1 比灯泡L2 亮”为误导性息，灯泡亮度只与电功率有关，于此处电压无直接关系。

【难度】★☆☆☆☆4．如图3 所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（）A．AB 棒可能是竖直向下运动的B．AB 棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源【答案】B【分析】此处考察电磁感应基本概念知识。

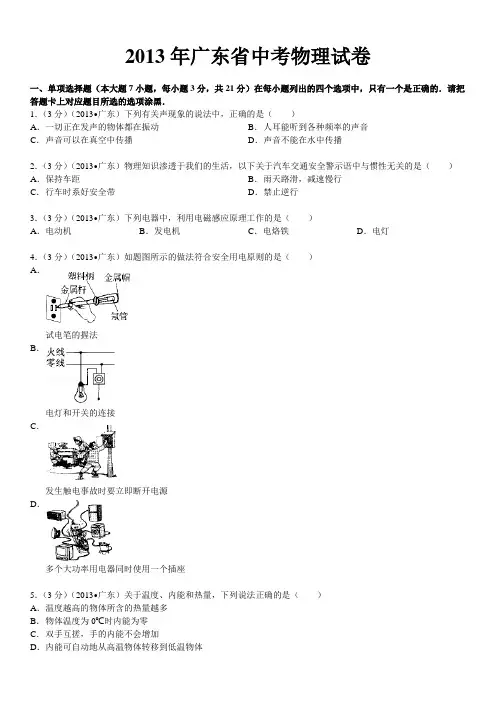

2013年广东省中考物理试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）（2013•广东）下列有关声现象的说法中，正确的是（）A ．一切正在发声的物体都在振动B．人耳能听到各种频率的声音C ．声音可以在真空中传播D．声音不能在水中传播2．（3分）（2013•广东）物理知识渗透于我们的生活，以下关于汽车交通安全警示语中与惯性无关的是（）A ．保持车距B．雨天路滑，减速慢行C ．行车时系好安全带D．禁止逆行3．（3分）（2013•广东）下列电器中，利用电磁感应原理工作的是（）A ．电动机B．发电机C．电烙铁D．电灯4．（3分）（2013•广东）如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座5．（3分）（2013•广东）关于温度、内能和热量，下列说法正确的是（）A温度越高的物体所含的热量越多．B．物体温度为0℃时内能为零C．双手互搓，手的内能不会增加D．内能可自动地从高温物体转移到低温物体6．（3分）（2013•广东）如图所示，以下四个关于“气体压强与流速的关系”的现象中，压强P1、P2大小关系正确的是（）A．P1＞P2B．P1＞P2C．P1＞P2D．P1＞P27．（3分）（2013•广东）如图所示，水平桌面上有一长为L，质量分布均匀的木板M，右端与桌边相齐，在水平力F的作用下，沿直线向右匀速离开桌边，在此过程中，下列说法正确的是（）A．M对桌面的压强变小，压力不变B．M对桌面的压强不变，压力不变C．M对桌面的压强变大，摩擦力不变D．M对桌面的压强变大，摩擦力变小二、填空题（本大题7小题，共21分）8．（3分）（2013•广东）在银河系、宇宙、太阳系中尺度最大的是_________．组成原子的质子、中子、电子中质量最小的是_________．9．（3分）（2013•广东）在水银、硅、铁、玻璃中，属于半导体材料的是_________．太阳能电池可将太阳能直接转化为_________．10．（3分）（2013•广东）下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：物质水银酒精甲苯萘熔点/℃﹣39 ﹣117 ﹣95 80.5沸点/℃357 78 111 218若要测量萘的熔点，温度计的玻璃泡里应选_________做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选_________做测温物质．11．（3分）（2013•广东）小王把天平放在水平台上，将游码拨到零刻度处后，指针静止时出现题甲的情形，此时应向_________调平衡螺母，使天平横梁平衡由图乙、丙可知烧杯的质量为_________g，烧杯中液体的质量是_________g．12．（3分）（2013•广东）在汽油机的四个冲程中，机械能转化为内能的是_________冲程．如图所示汽油机正在进行的是_________冲程．13．（3分）（2013•广东）用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，若其它条件不变，（1）仅增加水的质量；（2）仅增大液面大气压强；（3）既增加水的质量，同时减小液面大气压强．则三种情况中，温度与时间的关系图线分别对应_________、_________、_________（选填图中“a”、“b”、“c”或“d”）14．（3分）（2013•广东）如图是某装置利用浮力进行自动控制的原理图AOB为一杠杆（质量忽略不计），OA：OB=1：2．A端用细线挂一空心铝球，质量为2.7kg．当铝球一半体积浸在水中，在B端施加3.5N的竖直向下的拉力F 时，杠杆恰好在水平位置平衡．则铝球实心部分的体积为_________m3，铝球受到的浮力为_________N．（ρ=2.7×103kg/m3，g=10N/kg）铝三、作图题（共7分）15．（7分）（2013•广东）（1）如（l）图所示，请画出入射或折射光线，使光路完整．（2）如（2）图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图．（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在（3）图中用笔画线代替导线，使电路满足要求．四、实验题（本大题3小题，共20分）16．（7分）（2013•广东）（1）如（1）图甲电流表接0﹣0.6A 的量程时，电流表的示数为_________A．题（1）图乙所示弹簧测力计的示数为_________N．（2）如题（2）图，用滑轮组将物块从位置A匀速拉到位置B，请在题（2）图中画出最省力的绕线方法；物块移动的距离为_________cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，滑轮组的机械效率为_________．（3）如题（3）图为探究“浮力的大小等于什么”的实验．以上探究中，不重复操作的合理顺序是_________（只填字母）．若图中F1、F2、F3、F4四个力之间的关系式_________成立，则可得出结论F=G排．17．（7分）（2013•广东）如题图甲是探究“平面镜成像特点”的实验．（l）下面步骤a中横线处的内容是_________．实验步骤a、b、c、d的合理顺序是_________（填写步骤前字母）a．在水平桌面上铺一张白纸，纸上竖立一块玻璃板，_________．b．拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1′．c．改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如题图乙所示）．d．点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1．（2）如题图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容实验次数1 7 7 等大2 6 6 等大3 3 3 等大（3）如果在像A1′的位置放一光屏，光屏_________（填“能”或“不能”）承接到像，这说明_________．18．（6分）（2013•广东）小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_________．（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是_________（填正确选项前的字母）A．滑动变阻器断路B．开关接触不良C．小灯泡与灯座接触不良D．电流表断路（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为_________W．（5）若将两个小灯泡串联后直接接在3V电源的两端，两灯消耗的总电功率为_________W．电压表的示数U/V 电流表的示数I/A 小灯泡的功率P/W1.5 0.162.5 0.202.8 0.22五、计算题（本大题2小题，共13分）19．（7分）（2013•广东）龙舟比赛是中国传统运动项目之一如图，某队龙舟和运动员总质量为2.5×103kg，在一次龙舟赛上，该队以1min40s的成绩夺得500m比赛冠军．已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少米/秒？（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g=10N/kg）20．（6分）（2013•广东）如图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω，2A”字样．（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5I1，求R2的阻值．（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．六、综合能力题（本大题3小题，共18分）21．（6分）（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．22．（6分）（2013•广东）利用如图装置探究“物体的动能大小与哪些因素有关”．将小球A、B分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L都相同，θ1＜θ2，球A、B的质量分别为m A、m B，（m A ＜m B）．（l）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的_________无关．（2）如图甲、乙所示，观察到B球能将木块c撞得更远由此可得出结论：_________．（3）图乙中小球B到达竖直位置时的速度_________（填“大于”、“小于”或“等于”）．题图丙中小球B到达竖直位置时的速度如题图乙、丙所示，图丙中木块C滑行得更远些，由此可得出结论：_________．23．（6分）（2013•广东）阅读下面的短文，回答问题．热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：（1）如题图所示，①其它条件不变，只将铁丝换成铜丝，电路电流_________．②其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流_________．③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流_________（各空格均选填“变大”、“变小”、“不变”“变为零”）（2）这样的热电偶实际上是一个电源，它的电能是由_________能转化而来．（3）热电偶电路可以把温度信号换成_________信号，利用这种性质可以把热电偶做成_________（写出一种应用）．2013年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）考点：声音的产生；声音的传播条件；人耳感知声音的过程及听到声音的条件．专题：声现象．分析：（1）声音是由物体的振动产生的，声音的传播需要介质，不能在真空中传播；（2）人耳能听到的声音的频率20Hz～20000Hz，低于20Hz的是次声波，高于20000Hz的是超声波，都是人耳听不到的．解答：解：A、声音是由物体的振动产生的，一切正在发声的物体都在振动，该选项说法正确；B、并不是所有的声音人耳都能够听到，人耳能够听到声音的频率20Hz～20000Hz，该选项说法不正确；C、声音只能在固体、液体、气体中传播，不能在真空中传播，该选项说法不正确；D、声音能够在固体、液体、气体中传播，该选项说法不正确．故选A．点评：本题考查了声音的产生和传播，是声学基础知识的考查，相对比较简单．2．（3分）考点：惯性．专题：运动和力．分析：惯性是物体保持原来运动状态不变的性质，即运动的要保持原来的运动状态，静止的要保持静止状态．逐个分析选择项中提到的物理情景结合惯性的知识加以分析，即可得到答案．解答：解：A、保持车距的目的是防止前面的车刹车时，后面的随之刹车，由于惯性后面的车仍向前运动，如果距离过近，容易撞上前面的车．故与惯性有关．B、当车遇到紧急情况需要停车时，由于惯性车仍要向前运动，雨天，车与地面的摩擦力减小车就更不易停下来，所以要慢行．这与惯性有关．C、安全带是为了防止汽车急刹车时，人体由于惯性向前运动，撞击车体而对人造成伤害．故与惯性有关．D、禁止逆行，是有关交通的警示语．与惯性无关．故选D．点评：惯性与人类生活息息相关．在对惯性的考查时，经常将其与交通方面联系起来进行考查如：车辆的限速、限载、保持车距都是这方面的内容．3．（3分）考点：发电机的构造和原理．专题：电动机、磁生电．分析：电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流；明确各选择项中电学设备涉及到的制成原理，然后与题目要求对应，从而可以得到答案．解答：解：A、电动机是利用通电导线在磁场中受力的作用的原理制成的，故该选项不符合题意；B、发电机是利用通电线圈在磁场中做切割磁感线运动，产生感应电流的原理制成的，利用了电磁感应原理，故该选项符合题意；C、电烙铁是利用电流的热效应的原理制成的，故该选项不符合题意；D、电灯是将电能转化为光能的设备，即是消耗电能的用电器，故该选项不符合题意．故选B．点评：在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点．要在理解的基础上，记住这些基础知识．4．（3分）考点：安全用电原则．专题：电与热、生活用电．分析：（1）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，碰到火线时，氖管才会发光．（2）接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故．所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全．（3）当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电．发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治．（4）干路上的电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．解答：解：A、图中人手没有接触测电笔笔尾的金属体，这种使用方法是错误的；B、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，该选项连接错误；C、发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，此选项做法正确；D、当家庭电路中接入多个大功率的用电器时，会使得干路中的电流变大，超过电路的负荷而发生危险，该选项做法是错误的，该选项做法是错误的．故选C．点评：本题考查了测电笔的使用、灯泡的连接、遇到触电事故时的急救及家庭电路电流过大的原因，属于用电安全方面的考查，密切联系生活实际，要引起重视．5．（3分）考点：温度、热量与内能的关系．专题：分子热运动、内能．分析：（1）根据描述热量的物理术语进行判断；（2）一切物体都具有内能；（3）对物体做功，内能增加；（4）发生热传递的条件是两物体间有温度差：高温物体放热，低温物体吸热．解答：解：A、描述热量的术语只能用”吸收“或”放出“，不能用“含有”，故A不正确；B、因为一切物体的分子都在不停的做无规则运动，所以一切物体都具有内能．故B不正确C、双手互搓，克服摩擦做功，因此手的内能增加，故C不正确；D、发生热传递的条件是：有温度差，所以内能可自动地从高温物体转移到低温物体．故D正确．故选D．点评：本题是一道热学综合题，主要考查学生对内能、热传递的条件及改变物体内能方法的理解，是中招的热点，热学的难点．6．（3分）考点：流体压强与流速的关系．专题：压轴题；气体的压强、流体压强与流速的关系．分析：流体压强与流速的关系：流速快的地方压强越小．解答：解：A、如图物体上表面平直，下表面向下弯曲，相同时间内，空气经过下方的路程比上方路程长，下方流速大，压强小，即P1＞P2．故A正确；B、如图物体上下表面凸起程度相同，相同时间内，空气经过两面的路程相同，速度相同，压强相同，即P1=P2．故B不正确；C、对着两张纸的中间吹气，两张纸中间的空气流速变大，压强变小，小于纸外侧的大气压，但外侧压强相同，即P1=P2．故C不正确；D、如图用漏斗从乒乓球上方吹气，乒乓球上方气流速度大于下方的气流速度，则上方压强小于下方压强，即P1＜P2．故D不正确；故选A．点评：掌握流体压强跟流速的关系：流速越大，压强越小；流速越小，压强越大．能用流体压强解释有关的问题．7．（3分）考点：压强大小比较；摩擦力的大小；压力及重力与压力的区别．专题：压轴题；重力、弹力、摩擦力；压强、液体的压强．分析：在水平面上，压力的大小是由物体的重力产生的，而压强的大小受压力大小和受力面积的大小影响，由接触面积的变化，再利用压强公式p=可求得压强的变化．摩擦力与压力和接触面的粗糙程度有关，与受力面积无关．解答：解：放在水平桌面上的木块对桌面的压力来自于自身的重力，此时压力和重力相等，因为木块的重力不变，所以在这一过程中，木块对桌面的压力也不变；在压力不变的情况下，随着物体被缓慢推出，受力面积逐渐减小，由p=可知，压强逐渐增大．因为压力和接触面的粗糙程度都不变，故摩擦力不变．故选C．点评：本题考查压强公式的应用和影响滑动摩擦力的因素，此题中要先分析压力的变化，明确压力是不变的，再根据压力不变时，压强与受力面积成反比，判断出压强是增大的．二、填空题（本大题7小题，共21分）8．（3分）考点：从微观到宏观的尺度．专题：粒子与宇宙、材料世界．分析：宇宙有数十亿个星系组成，银河系是其中之一，太阳系是银河系中的一员；地球是太阳周围的八大行星之一；地球以及所有星球都是由物质组成的，物质是由分子构成的；分子是由原子构成的，原子是由原子核和电子构成的；原子核由质子和中子构成；质子和中子都是由更小的夸克组成的．原子核几乎集中了整个原子的质量；解答：解：银河系是宇宙中数十亿个星系中平凡的一员；太阳系置身于银河系之中；原子是由位于原子中心的原子核和核外电子构成的；原子核由质子和中子构成．原子核几乎集中了整个原子的质量；电子的质量很小，可忽略不计．故答案为：宇宙；电子．点评：此题考查微观到宏观的尺度，解答此题的关键是我们要掌握宇宙和物质的组成．9．（3分）考半导体的作用；太阳能的转化．点：专题：粒子与宇宙、材料世界；能源的利用与发展．分析：常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．导体和绝缘体没有绝对的界限，导体性能介于二者之间的是半导体．目前人类直接利用太阳能的方式有两种，一种是用集热器把水等物质加热，另一种是用太阳电池把太阳能转化为电能．解答：解：水银、铁是导体，玻璃是绝缘体，硅是半导体；太阳能电池可将太阳能直接转化为电能；故答案为：硅；电能．点评：此题考查哪些物体为导体，属于识记的内容，比较简单．半导体和超导体是不同的，要注意区分．太阳能取之不尽用之不竭，是未来的理想能源．10．（3分）考点：熔点和凝固点；沸点及沸点与气压的关系．专题：温度计、熔化和凝固；汽化和液化、升华和凝华．分析：常用液体温度计是根据液体的热胀冷缩性质制成的，常用的液体有水银、酒精、煤油．温度计的测量范围不能高于液体的沸点，也不能低于液体的凝固点，然后根据表格数据做出解答．解答：解：萘的熔点为80.5℃，水银、酒精的沸点分别为357℃、78.5℃，水银的沸点高于萘的熔点，因此应该选用水银温度计；甲苯的凝固点为﹣95℃，酒精的凝固点低于甲苯的凝固点，因此选用酒精温度计来测量固态甲苯的温度．故答案为：水银；酒精．点评：此题考查的主要知识点是温度计的原理及不同物质之间熔点和沸点高低的比较，比较简单．11．（3分）考点：液体密度的测量．专题：密度及其应用．分析：（1）在调节天平平衡时，哪端高平衡螺母向哪端调节；（2）被测液体的质量等于烧杯和水的总质量减空烧杯的质量；天平平衡时物体的质量等于砝码的质量加游码在标尺上所对的刻度值．解答：解：由图知，指针偏右，则左盘偏高，平衡螺母应向左移动；由图乙知，标尺的分度值为0.2g，空烧杯的质量m杯=20g+10g+2.4g=32.4g 烧杯和水的总质量m总=50g+20g+10g+2.4g=82.4g所以液体的质量m=82.4g﹣32.4g=50g故答案为：左；32.4；50．点评：此题考查了有关天平的调平及读数，要读数时，要特别注意标尺的分度值．此题是一道基础性题目．12．（3分）考点：内燃机的四个冲程．专题：比热容、热机、热值．分析：内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为内能的是压缩冲程，将内能转化为机械能的是做功冲程；压缩冲程和做功冲程都是通过做功的方式改变内能的．解解：在内燃机的压缩冲程中，活塞压缩气体做功，使气体的内能增大，温度升高，机械能转化为内能；答：根据图示可知，两个气门都关闭，火花塞点火，活塞向下运动，气缸容积增大，因此是做功冲程．故答案为：压缩；做功．点评：本题主要考查对热机一个工作循环中各冲程情况的了解以及工作的实质，并掌握涉及能量转化的两个冲程．13．（3分）考点：沸点及沸点与气压的关系；沸腾及沸腾条件．专题：压轴题；汽化和液化、升华和凝华．分析：（1）若仅增加水的质量，则水的沸点会不变，加热时间加长；（2）若仅增大液面大气压强，则液体的沸点升高，水的质量不变，比热容不变，所以水温度升高的快慢是相同的；（3）若既增加水的质量，同时减小液面大气压强，则液体温度升高得速度减慢，但沸点降低．解答：解：仅水的质量增加，水温度升高的速度减慢，但沸点不变，所以应为c；仅增大液面大气压强，水的质量不变，则水温度升高速度相同，但沸点升高，所以应为b；增加水的质量，同时减小液面大气压强，水温度升高速度减慢，但沸点降低，所以应为d．故答案为：c；b；d．点评：此题考查了水的沸点与大气压之间的关系，沸点随气压的升高而增大；同时考查了水温度升高快慢与水的质量的关系，在同样受热的情况下，水的质量越大，温度升高的越慢．解决此题的关键是能从图象中获取相应的信息．14．（3分）考点：杠杆的平衡分析法及其应用；浮力大小的计算．专题：压轴题；简单机械．分析：已知铝球的质量和密度，根据密度公式可求出铝球实心部分的体积；对铝球进行受力分析可知，铝球受到细线的拉力、重力和浮力作用，因此杠杆A端受到竖直向下的拉力等于G﹣F浮，根据杠杆平衡的条件可求出浮力．解答：解：∵ρ=，∴铝球实心部分的体积：V===10﹣3m3；由杠杆平衡的条件可得：（G﹣F浮）×OA=F B×OB（2.7kg×10N/kg﹣F浮）×OA=3.5N×OB2.7kg×10N/kg﹣F浮=7NF浮=20N．故答案为：10﹣3；20．点评：本题考查了学生对密度公式和杠杆平衡条件的掌握和运用，关键是分析出作用在杠杆A端的力，难度不大．三、作图题（共7分）15．（7分）考点：透镜的光路图；力的示意图；实物的电路连接．专题：压轴题；图像综合题．分析：（1）凸透镜和凹透镜各有三条特殊的光线，据此来画出透镜的光路图；（2）重力作用在物体的重心，方向竖直向下．压力则方向垂直于接触面向下；。
