Altium画元件封装
电子系科协硬件部新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。
在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。
一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。
二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。
四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。
1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。
B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。
1（在处点右键选Add New toProjiect ------ Schematic Library）2（在处右键Add New Project -----PCB Library ,创建后修改另存命名。
）3（创建后的结果，记得保存）C.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。
1mm=39.370079mil, 100 mil=2.54mm1--- Vin2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。

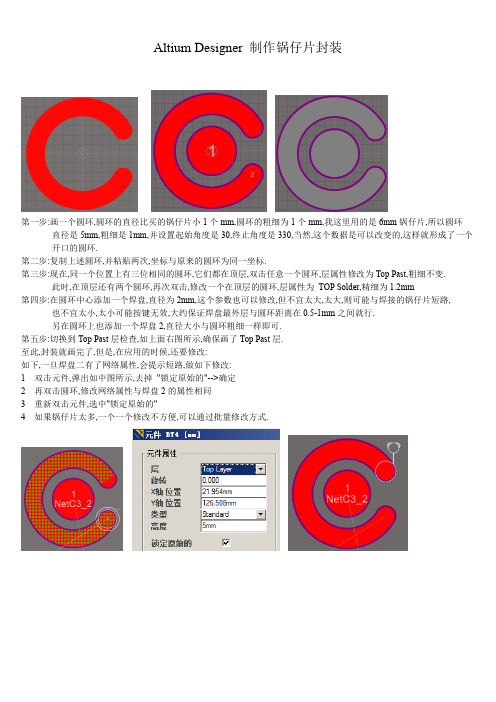

Altium 制作锅仔片封装
Altium Designer制作锅仔片封装
第一步:画一个圆环,圆环的直径比买的锅仔片小1个mm,圆环的粗细为1个mm,我这里用的是6mm锅仔片,所以圆环直径是5mm,粗细是1mm,并设置起始角度是30,终止角度是330,当然,这个数据是可以改变的,这样就形成了一个开口的圆环.
第二步:复制上述圆环,并粘贴两次,坐标与原来的圆环为同一坐标.
第三步:现在,同一个位置上有三位相同的圆环,它们都在顶层,双击任意一个圆环,层属性修改为Top Past,粗细不变.
此时,在顶层还有两个圆环,再次双击,修改一个在顶层的圆环,层属性为TOP Solder,精细为1.2mm
第四步:在圆环中心添加一个焊盘,直径为2mm,这个参数也可以修改,但不宜太大,太大,则可能与焊接的锅仔片短路,也不宜太小,太小可能按键无效,大约保证焊盘最外层与圆环距离在0.5-1mm之间就行.
另在圆环上也添加一个焊盘2,直径大小与圆环粗细一样即可.
第五步:切换到Top Past层检查,如上面右图所示,确保画了Top Past层.
至此,封装就画完了,但是,在应用的时候,还要修改:
如下,一旦焊盘二有了网络属性,会提示短路,做如下修改:
1双击元件,弹出如中图所示,去掉"锁定原始的"-->确定
2再双击圆环,修改网络属性与焊盘2的属性相同
3重新双击元件,选中"锁定原始的"
4如果锅仔片太多,一个一个修改不方便,可以通过批量修改方式.。

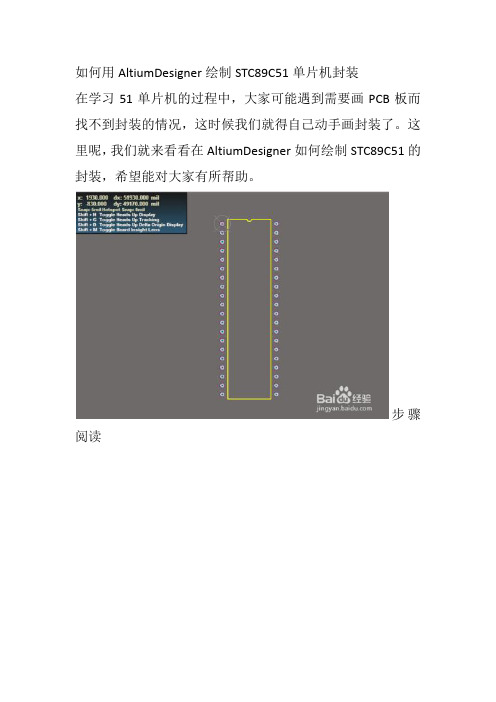

如何用AltiumDesigner绘制STC89C51单片机封装
如何用AltiumDesigner绘制STC89C51单片机封装在学习51单片机的过程中，大家可能遇到需要画PCB板而找不到封装的情况，这时候我们就得自己动手画封装了。
这里呢，我们就来看看在AltiumDesigner如何绘制STC89C51的封装，希望能对大家有所帮助。
步骤阅读步骤阅读百度经验:工具/原料AltiumDesigner release10、STC89C51资料手册。
百度经验:第一步：创建一个封装库1新建一个新的封装库。
选择菜单栏上的【文件】即可看到，具体操作如下图所示：步骤阅读2做完上面的操作后，即可看到新建的封装库，在新建的封装库中有一个新的元器件封装，如下图所示：步骤阅读步骤阅读3按【Ctrl+S】保存新建的封装库，自定义命名并保存到我们的自定义文件夹，以便今后查找。
如下图所示：步骤阅读END百度经验:第二步：使用向导绘制元器件封装1选择菜单栏上【工具】，单击该选项下的【元器件向导】，系统会自动弹出PCB器件向导对话框。
具体操作如下图所示：步骤阅读步骤阅读2选择【下一步】，具体情况如图：步骤阅读3因为这里我们要画的是PDIP式封装，所以选择DIP，然后再单击【下一步】。
具体情况如下图所示：步骤阅读4参照STC89C51的数据手册上的封装尺寸，填写对话框中的各项数据，然后继续选择【下一步】，具体操作情况如下图：步骤阅读步骤阅读5对照数据手册中的各项参数，填好对话框中的各项内容，然后继续选择【下一步】，具体操作情况如下图：步骤阅读步骤阅读6选择默认值，继续单击【下一步】，具体操作情况如下图：步骤阅读7在对话框中填写焊盘的数量（这里我们填写的应该是40，因为有40个引脚），然后继续单击【下一步】，具体操作情况如下图：步骤阅读8在对话框中填写DIP名称（这里我们填写的是默认值），然后继续单击【下一步】，最后单击【完成】。
具体操作情况如下图：步骤阅读步骤阅读9这时，一个STC89C51单片机的DIP封装就绘制完成了。
画元件封装实验报告
一、实验目的1. 掌握Altium Designer软件中元件封装的绘制方法。
2. 熟悉元件封装的属性设置及修改。
3. 学会导入和使用自定义元件封装。
二、实验环境1. 软件：Altium Designer2. 硬件：计算机三、实验内容1. 新建元件封装库2. 绘制元件封装3. 设置元件封装属性4. 导入和使用自定义元件封装四、实验步骤1. 新建元件封装库（1）打开Altium Designer软件，选择“File”菜单中的“New”选项，然后选择“Library Package”。
（2）在弹出的对话框中，输入库文件名，例如“my_footprints”，点击“OK”按钮。
（3）在新建的库文件中，可以看到两个文件：元件原理图文件和元件封装文件。
2. 绘制元件封装（1）打开元件封装文件，选择“Place”菜单中的“Pad”命令，开始绘制焊盘。
（2）根据元件实际尺寸，设置焊盘的尺寸、形状和间距。
（3）绘制完焊盘后，继续绘制元件的其他部分，如引脚、标记等。
3. 设置元件封装属性（1）选中绘制的元件封装，点击“Properties”按钮，打开属性设置窗口。
（2）在属性设置窗口中，设置元件封装的名称、编号、描述等信息。
（3）设置焊盘的电气属性，如焊盘类型、热阻、电气类型等。
4. 导入和使用自定义元件封装（1）在PCB设计环境中，选择“Library”菜单中的“Manage Libraries”命令，打开库管理窗口。
（2）在库管理窗口中，点击“Add/Remove”按钮，选择刚才创建的元件封装库文件，点击“OK”按钮。
（3）在PCB设计环境中，选择“Place”菜单中的“Component”命令，在弹出的对话框中，选择刚才创建的元件封装，点击“OK”按钮。
（4）将元件放置到PCB设计区域，进行布局和布线。
五、实验结果与分析1. 成功绘制了元件封装，并设置了相关属性。
2. 在PCB设计环境中，成功导入并使用了自定义元件封装。
Altium-Designer画元器件封装的三种方法讲解
下面跟大家分享Altium Designer画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。
放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才能手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
AltiumDesigner常用元件及封装
AltiumDesigner常用元件及封装AltiumDeisgner常用元件库有两个，Miscellaneous Devices和Miscellaneous Connectors每个元件库都包含两部分：原理图和封装Miscellaneous Devices电容电阻电感，二级管三级管LED，常用的元件都能在这里找到Miscellaneous Connectors这个元件库主要是连接类的元件，如插针，串口，并口等连接性的元件。
在一般的电路设计中，Miscellaneous Devices元件库使用频率较高。
Altium Designer常见封装1.Diode（二极管）：DIODE0.4-DIODE0.7，其中0.4-0.7指二极管长度。
2.Resister（电阻）：AXIAL0.3-AXIAL1.0，其中0.4-0.7指电阻的长度。
3.Inductor（电感）：AXIAL0.4-0.54.Potentiometer（滑动电阻）：VR3，VR4，VR5，其中VR5（粗调）一般用三脚插针代替。
5.Ceramic capacitor（瓷片电容）:RAD0.1-RAD0.3。
其中0.1-0.3指电容大小。
6.Electrolytic capacitor（电解电容）：RB.1/.2-RB.4/.8。
其中.1/.2-.4/.8指电容大小。
一般<100uF用B.1/.2,100uF-470uF用B.2/.4,>470uF用RB.3/.6（一般用RB.2/.4）。
7.LED（发光二级管）：一般用二脚插针代替。
8.NPN/PNP（三级管）：常见的封装是header3封装，一般用三脚插针代替。
插针封装在Miscellaneous Connectors元件库，HDR开头。
AltiumDesigner画元器件封装的三种方法(可编辑修改word版)
下面跟大家分享Altium Designer 画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB 库。
下面以STM8L151C8T6 为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q 可以实现Mil 与mm 单位间的切换。
放置焊盘（快捷键PP）按Tab 键设置焊盘，Ctrl+Q 实现Mil 与mm 单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L 不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才能手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M 准确测量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP 的封装，我们选一个QUAD 的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L 的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M 进行测量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC 封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
(完整版)Altium Designer画元器件封装的三种方法
下面跟大家分享Altium Designer画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息
设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm单位间的切换。
放置焊盘（快捷键PP）Nex源自>完全按照数据手册上设置
Next>
Next>
这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
Next>
这是软件自动生成一些距离参数，使用它的默认值。当然，也可以自己改。
Next>
选择板子的密度参数
Next>
计算元器件的容差，可以用默认值，也可以自己更改
Next>
如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>
设置第一个焊盘形状和其它焊盘形状。
Next>
设置丝印层线宽。
Next>
这个看数据手册上的参数进行计算设置
Next>
选择第一个引脚的位置
Next>
选择引脚数
Next>
给封装取名
Next>
Finish
大致就是这样画，最后一定要Ctrl+M进行测量与调整。
Next>
一些误差参数，可以直接用默认值
Next>
还是设置参数，还可以设置焊盘形状。
Next>
设置丝印层的线宽
Next>
这是芯片占用面积大小，机械层的设置
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息
设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm单位间的切换。
放置焊盘（快捷键PP）Nex源自>完全按照数据手册上设置
Next>
Next>
这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
Next>
这是软件自动生成一些距离参数，使用它的默认值。当然，也可以自己改。
Next>
选择板子的密度参数
Next>
计算元器件的容差，可以用默认值，也可以自己更改
Next>
如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>
设置第一个焊盘形状和其它焊盘形状。
Next>
设置丝印层线宽。
Next>
这个看数据手册上的参数进行计算设置
Next>
选择第一个引脚的位置
Next>
选择引脚数
Next>
给封装取名
Next>
Finish
大致就是这样画，最后一定要Ctrl+M进行测量与调整。
Next>
一些误差参数，可以直接用默认值
Next>
还是设置参数，还可以设置焊盘形状。
Next>
设置丝印层的线宽
Next>
这是芯片占用面积大小，机械层的设置

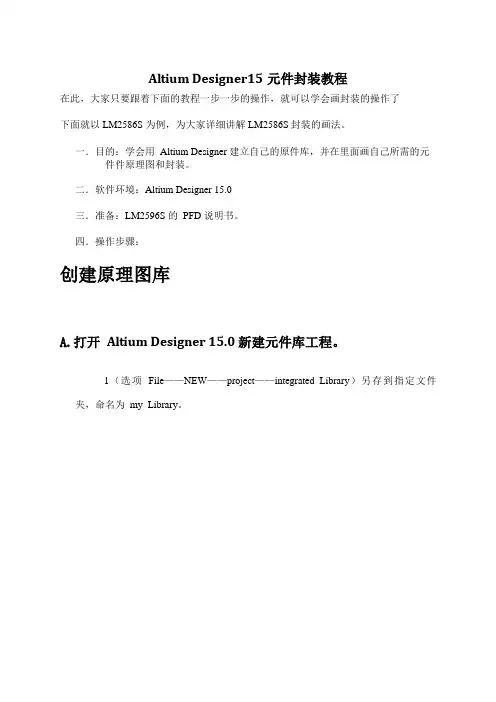

AD15封装详细说明
Altium Designer15元件封装教程在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。
一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。
二．软件环境：Altium Designer 15.0三．准备：LM2596S 的PFD 说明书。
四．操作步骤：创建原理图库A.打开Altium Designer 15.0 新建元件库工程。
1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。
B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。
1（在处点右键选Add New toProjiect ------ Schematic Library）2（在处右键Add New Project -----PCB Library ,创建后修改另存命名。
）3（创建后的结果，记得保存）C.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为 3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。
1mm=39.370079mil, 100 mil=2.54mm1--- Vin2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle 7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。
Altium画元件封装
电子系科协硬件部新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。
在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。
一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。
二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。
四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。
1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。
B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。
1（在处点右键选Add New toProjiect ------ Schematic Library）2（在处右键Add New Project -----PCB Library ,创建后修改另存命名。
）3（创建后的结果，记得保存）C.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长400mil，宽180mil，管脚数5，管脚直径35mil，管脚间距67mil。
1mm=39.370079mil, 100 mil=2.54mm1--- Vin2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新版的Altium Designer10.0，针对于此版本的（也适用于更低的版本）如何画元件封装的问题，在此特作超详细的图文教程，以便广大学子可以更好的学习和使用Altium Designer10.0这个软件。
在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了下面就以LM2586S 为例，为大家详细讲解LM2586S封装的画法。
一．目的：学会用Altium Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。
二．软件环境：Altium Designer 10.0三．准备：LM2596S 的PFD 说明书。
四．操作步骤：A.打开Altium Designer 10.0 新建元件库工程。
1（选项File——NEW——project——integrated Library）另存到指定文件夹，命名为my_Library。
B.向my_Library 工程中添加原理图库文件和PCB 库文件，修改命名。
1（在处点右键选Add New to Projiect ------ Schematic Library）Project -----PCB Library ,创建后修改另存命名。
）3（创建后的结果，记得保存）2（在处右键Add NewC.在alpha.Schlib 原理图库文件中画LM2596S 原理图1点击左下方SCH Library2为添加一个元件原理图模型，命名为LM2596S 保存3双击LM2596S4修改Default Designater 为LM2596S,修改Comment为 3.3v,点OK5查看LM2596S 说明书了解LM2596S 基本资料基本描述：长 400mil ，宽 180mil ，管脚数 5，管脚直径 35mil ，管 脚间距 67mil 。
1mm=39.370079mil, 100 mil=2.54mm 1--- Vin 2--- V out3--- GND4--- FB5--- ON/OFF6画LM2596s 外框点Place----Rectangle7．画管脚并修改管脚名与说明书上对应修改后，画其他管脚。
保存D. 在alpha.Pcblib PCB 库文件中画LM2596S 的PCB 图（注意PCB 的大小要与说明说描述的一致）1 单击Project-----双击选中alpha.Pcblib-----单击PCB Library2.为元件PCB 图命名，填上描述信息双击PCBCOMPONENT_1-----修改NAME 和Description----Ok3 画PCB 外框，长400mil 宽180 mil保存E. 将alpha.Schlib 原理图库文件中画LM2596S 原理图和alpha.Pcblib PCB 库文件中画LM2596S 的PCB 图连接起来。
1.进入2添加Add ----- ok3依次点击结果显示F.文件编译（必须对三个文件进行编译，所储存的文件下才会有这三个文件）G．安装库附：H．补充添加PCB 画图板3．1．2打卡制度度。
