组合式空调净化机组使用维护说明书一、 空调机组各功能段的布置1． 根据设计要求，空气处理机组（JK-1，JK-2，JK-3，JK-4，JK-5）设有混合风段、表冷段、加热段、二次回风段、回风消声段、送风机段、均流段、送风消声段、袋式中效过滤段、干蒸汽加湿段、送风段。

（XJK-1）设有新风段、袋式中效过滤段、表冷段、加热段、进风消声段、送风机段、均流段、送风消声段、送风段。

自控系统(详见自控说明书)。

机组箱体采用我公司自行研制开发的铝合金框架型材拼接而成，配以夹芯保温彩钢板以及聚乙烯密封胶条，在机组内侧框架用自攻螺钉连接，外表面无连接螺钉，机组检修段均设有塑钢检修门，配以双层中空玻璃，便于机组运行时观察设备的运行情况。

机组内设有照明灯，便于检修。

消声段为单腔式微孔板消声器，采用镀锌钢板结构，构造简单，在气流作用下不会产生灰尘。

中效过滤段设有压差仪表(详见自控系统),当过滤袋的阻力达到或超过设定值时，应及时地清洗或更换过滤袋，以便最大限度地保证过滤材料的过滤效率，满足净化要求。

在控制仪表盘上，设有新风、回风、送风的温度显示仪表，便于机组的运行操作。

结构如下图所示。

外外门开门开123外门开45内内内开门开门门开7689JK-1 JK-2 JK-3 JK-4 JK-5系统空调机组示意图4.消声段1.进风口2.表冷、加热段3.回风口7.中效过滤段5.送风机段6.均流段9.送风口8.加湿段6.送风机段7.均流段8.送风段XJK-1系统空调机组示意图4.挡水板5.消声段 1.进风口 2.中效过滤段 3.表冷、加热段外门开外门开外门开214356内门开内门开78二、各系统空调机组主要部件明细表型号名称 JK-1系统 D18ZKW-80 JK-2系统 D18ZKW-35 JK-3系统 D18ZKW-25 JK-4系统 D18ZKW-40 JK-5系统 D18ZKW-45 XJK-1系统D18ZKW-30 新风口800X400 1960X400 1800X400 1960X630 2500X630 1960X630 回风口2350X9001960X500 1800X500 1960X400 2500X400 2350X400冷量 109KW 70KW 52KW 137KW 167KW 277.8KW 电机功率 45KW 22KW 22KW 30KW 30KW 11KW 热量 55.5KW 54.3KW 33.4KW 46.8KW 45.7KW 329KW 中效过滤器 24个 12个 9个 12个 16个 加湿量 73.5K g/h 62.5K g/h29.3K g/h48.6K g/h47.3K g/h送风口2350X950 1960X500 1960X500 2400X500 2500X6301500X400 1500X400二、 各功能段使用注意事项1、袋式中效过滤器袋式中效过滤段是空调净化机组的主要过滤设备，过滤段选用铝合金框架配以蝶型螺母及压块结构，安装拆卸极为方便。

组合式空调箱各功能段及选用原则解析组合式空调机箱体的各功能段及选用原则。

组合式空调机一般都有三个以上的功能段所组成。

如：新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。

组合式空调机对机组的漏风率、冷桥因子、箱体机械强度等都有较高要求。

一、混合段空调机组需选用混合段作为系统回风与新风混合之用。

通常在回风口和新风口安装有风阀，两个风阀实现联动，即当一个风阀开大，另一个风阀将关小。

风阀带有手动调节器。

混合段一侧设有维修门，维修门方向可在定单中指明。

未指明的维修门方向默认为机组盘管段进出水管一侧。

如混合段只需要法兰而不需要风阀、不需要手动调节器、需要联动以及需要带电动调节器时，均应在定单中指明。

组段原则：设置在空调机组的进风侧最前端。

二、混合过滤段混合过滤段是在混合段的基础上，将板式初效过滤器加入段内，其余功能及组段原则与混合段完全相同。

板式初效过滤器安装方式：侧面安装，设置有滑道，可以打开侧面的维修门，装入或抽出过滤器。

优点：装拆方便，不需要正面安装所需要的空段。

混合、初效过滤、表冷、送风机段。

三、板式初效过滤段可拆卸式铝合金框架板式初效过滤器，滤料为无纺布，可以清洗十余次，还可以方便地更换滤料，过滤框重复使用，以降低用户的使用成本。

这种G4效率的过滤器，常用于空调与通风系统的初级过滤，以保护系统中的下一级中效过滤器；也适用于只需一级过滤的简单空调和通风系统。

板式初效过滤段必须设置在以下段体之前：中效袋式过滤段、各种盘管段、电加热段、各种加湿段、进风侧消声段、二次回风段、送风段和风机段。

四、袋式过滤段袋式过滤器分为袋式初效过滤器和袋式中效过滤器。

（一）初效袋式过滤段初效袋式过滤器为可清洗型，滤料为无纺布，这种过滤器可用于空调、通风系统的初级过滤，以保护系统中的下一级中效或其他过滤器；在对空气净化水平要求不很严格的场所，如普通楼堂馆所、超级市场、配电室、需要集中通风的一般工业和公共场所，经初效袋式过滤器处理后的空气可直接送至用风区域。

组合式空调机组各功能段介绍组合式空调是一种由室内机和室外机组成的空调系统。

它们通过管道和电线连接起来，以实现室内空气的循环和调节。

组合式空调机组具有多个功能段，每个功能段都有特定的任务和功能。

以下是对组合式空调机组各功能段的介绍。

1.室外机室外机是组合式空调机组的外部部分，常放置在室外或阳台上。

它主要包括压缩机、冷凝器和风扇。

压缩机是空调系统的核心部件，用于将制冷剂压缩为高温高压气体。

冷凝器用于将高温高压气体冷却为高温高压液体，同时排出室内机吸收的热量。

风扇则用于将热态冷却剂散热到室外空气中。

2.室内机室内机通常安装在室内的天花板上或墙壁上，用于循环和调节室内空气。

它主要包括蒸发器、膨胀阀和风扇。

蒸发器是一个热交换器，通过与制冷剂接触，将室内空气中的热量吸收到制冷剂中。

膨胀阀用于调节制冷剂的流量和压力，确保恰当的制冷效果。

风扇则用于循环室内空气，使室内温度均匀。

3.冷媒管路冷媒管路负责将制冷剂循环从室内机传输到室外机，再从室外机传输回室内机。

它由两根铜管组成，一根用于传输高温高压气体，一根用于传输高温高压液体。

冷媒管路还包括连接室内机和室外机的管道和接头。

4.控制系统控制系统是组合式空调机组的大脑，负责控制和调节系统的运行。

它通常包括温度传感器、压力传感器、电路板和控制面板。

温度传感器和压力传感器用于检测室内和室外的温度和压力，并将这些信号传递给电路板。

电路板处理这些信号，并根据设定值调节压缩机、膨胀阀和风扇的工作状态。

控制面板则允许用户设定和调节温度、湿度和风速等参数。

5.管道系统管道系统由各种管道和接头组成，用于传输制冷剂和空气。

它通过室内外墙或天花板上的孔洞连接室内机和室外机，并将冷热气体和水分从室内空调区域引导到室外环境。

管道系统还包括与其他设备的连接管道，如冷却水管或热水管。

以上是对组合式空调机组各功能段的介绍。

每个功能段在组合式空调机组中起着不可或缺的作用，共同协作以实现室内空气的循环和调节。

组合式空调机组技术要求10.组合式空气处理机组10.1.总则10.1.1.本技术规范所指的组合式空气处理机组包括空气处理机组（AHU）、新风机组（PAU）。

10.1.2.组合式空气处理机组的组合功能段共包括以下几种形式，具体详见设备表；按水管连接位置，分左、右式两种连接方式。

-排风机段/排风机-新回风混合段-静电过滤段、杀菌段-粗效过滤段-中效过滤段-加热段-预留空段-表冷段-加湿段-送风机段10.1.3.空气处理机组必须适合大温差送风（盘管出风温度11.5℃）的工况，变风量空调机组必须适合变频运行的情况，风量运行范围为25%~100%。

10.1.4.空调机组的功能段、外形尺寸、供冷量、供热量、冷热水流量、盘管水阻力、电机功率等应满足设备表的要求。

10.1.5.机组设计寿命不低于20年。

除了轴承、密封圈、皮带及转动部件可能在正常寿命期间更换外，其余的材料和部件应在正常情况下运行20年。

10.1.6.机组在环境温度-20℃≤t≤55℃，相对湿度30%≤φ≤95%的情况下能够正常运行，每天运行时间不少于20小时。

10.1.7.空气处理机组噪声应符合下列要求：10.1.8.空气处理机组的出口风速不应大于10m/s，以减少动压损失。

10.1.9.空气处理机组选配的风机要求包括风机、电机及传动效率在内的总效率必须满足《公共建筑节能设计标准》GB50189-2015要求，在计算书中明确表示风机的单位风量耗功率。

10.1.10.机组箱体10.1.11.箱体应具有足够的强度，机械性能不低于EN1886-2007中D1级标准，最大相对变形量4mm/m。

在机组运输和启动、运行、停机时都不得出现凹凸变形现象，且应有防腐、防结露措施。

箱体结构及面板均应具有防冷桥措施，防冷桥系数不低于EN1886中TB1等级，即防冷桥系数Kb>0.75。

10.1.12.箱体应采用双层面板形式，内壁板均采用厚度不少于1.2mm的彩色钢板或镀锌钢板，外壁板均采用厚度不少于0.8mm的彩色钢板或镀锌钢板。

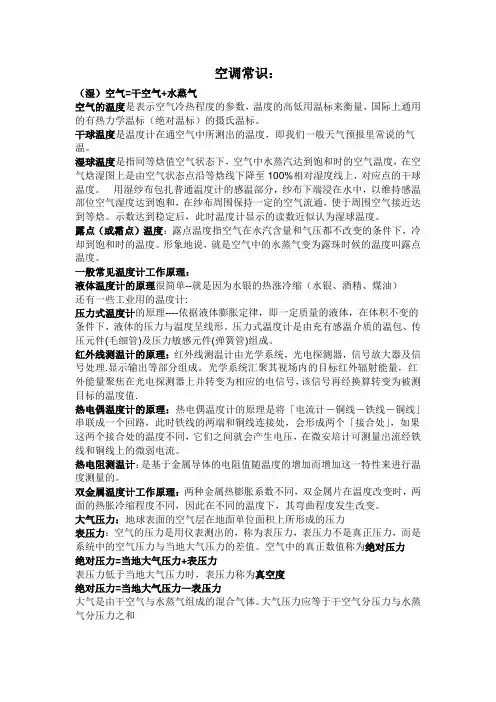

空调常识：（湿）空气=干空气+水蒸气空气的温度是表示空气冷热程度的参数，温度的高低用温标来衡量，国际上通用的有热力学温标（绝对温标）的摄氏温标。

干球温度是温度计在通空气中所测出的温度，即我们一般天气预报里常说的气温。

湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。

用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。

示数达到稳定后，此时温度计显示的读数近似认为湿球温度。

露点（或霜点）温度：露点温度指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。

形象地说，就是空气中的水蒸气变为露珠时候的温度叫露点温度。

一般常见温度计工作原理：液体温度计的原理很简单--就是因为水银的热涨冷缩（水银、酒精、煤油）还有一些工业用的温度计:压力式温度计的原理----依据液体膨胀定律，即一定质量的液体，在体积不变的条件下，液体的压力与温度呈线形。

压力式温度计是由充有感温介质的温包、传压元件(毛细管)及压力敏感元件(弹簧管)组成。

红外线测温计的原理：红外线测温计由光学系统，光电探测器，信号放大器及信号处理.显示输出等部分组成。

光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在光电探测器上并转变为相应的电信号，该信号再经换算转变为被测目标的温度值.热电偶温度计的原理：热电偶温度计的原理是将「电流计－铜线－铁线－铜线」串联成一个回路，此时铁线的两端和铜线连接处，会形成两个「接合处」，如果这两个接合处的温度不同，它们之间就会产生电压，在微安培计可测量出流经铁线和铜线上的微弱电流。

热电阻测温计：是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

双金属温度计工作原理：两种金属热膨胀系数不同，双金属片在温度改变时，两面的热胀冷缩程度不同，因此在不同的温度下，其弯曲程度发生改变。

组合式空调机组各功能段及执行标准组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

各功能段：1、新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置，如与本样本不一致时，要提供具体开口位置。

在新回风口上可装配调节阀，执行机构有手动、电动和气动三种型式，由用户任选。

2、过滤段有初、中效过滤两种，配有菱形袋式，四峰袋式，也可配用自动卷绕式，滤料用优质涤轮无纺布，并采用过滤器快速装拆机构，压盖显示及报警装置。

3、新排风段（也称平顶分风混合段）本段箱体内设有一次回风阀，阀门前后的箱顶各设一排风口和新风口，并配调节阀，其功能是：当有回风机时，供空调机排出部分回风，使新风与一次回风按要求比例混合；当过渡季节采用直流系统时，应关闭一次回风阀，全开排风阀和新风阀。

4、能量回收段供双风机系统中作交叉分风混合和排风能量回收用。

本段箱体内设有一次回风阀，顶部为能量回收器，它是一种利用排风的冷（热）来间接冷却（加热）新风，新风经过板式能量回收装置，可回收排风显热能量的60%左右。

同时，排风和新风不直接接触，特别适用于排除室内有害气体的直流空调系统的能量回收。

作直流系统使用时，应关闭一次回风阀门。

有剧毒气体场所应单独设排风系统，不宜使用该段。

5、中间段（检修段）本段起过渡段的连接和机组内部检修照明用。

在过滤段前，表冷段、加热段、消声段前后均须设中间段.6、二次回风段连接二次回风管用的中间段，顶部可设调节阀门，配有手动、电动或气动调节机构，由用户任选，此段也可各并于送风机段中。

7、表冷段表冷器采用四、六、八排管的铜管串铝箔的结构，铝箔为双翻边波纹边形式，大弯管热交换器减少60%的焊接弯头，提高了热交换功率，先进的机械涨管形式保证了热交换器的接触性能，该热交换器分固定式和旋转式两种，用户可根据需要任选一种，热媒采用蒸汽或热水。

组合式空调机组的组成1.引言1.1 概述概述部分的内容应该对组合式空调机组进行一个简要的介绍和概述。

以下是关于组合式空调机组的概述内容的一个例子：组合式空调机组是一种集冷却、加热、通风以及制冷等多种功能于一体的空调设备，其组合了不同的组成部分，在实现高效能的同时，也能满足多种不同空调需求。

随着科技的发展和需求的增加，组合式空调机组在近年来在商业和住宅领域中得到了越来越广泛的应用。

组合式空调机组的主要组成部分包括压缩机、冷凝器、蒸发器、风机、阀门和控制系统等。

其中，压缩机是组合式空调机组的核心部件，它通过压缩制冷剂来实现冷却和制冷的功能。

冷凝器则用于将制冷剂的热能释放到外部环境中，使制冷剂迅速冷却并变成液体。

蒸发器则承担着吸收热能和风冷或水冷的功能，其通过传导的方式将热能从室内吸收，并将制冷剂加热蒸发。

风机则负责将室内的空气循环起来，使室内温度更加均匀。

控制系统则是组合式空调机组的智能化部分，通过传感器和控制器，可以实现对机组的自动控制和调节。

组合式空调机组相对于传统单一功能的空调设备，具有多种优势。

首先，由于组合式空调机组集成了多种功能，可以满足不同空调需求，减少了设备的数量和安装的复杂度。

其次，组合式空调机组采用了先进的制冷技术和控制手段，具有更高的能效和节能性能，能够降低空调运行成本和能耗。

此外，由于组合式空调机组具有灵活的系统设计和模块化的构建方式，使得设备的维护和维修更加方便快捷。

随着绿色环保意识的增强和能源消耗问题的关注，组合式空调机组在未来的发展趋势中将会继续得到推广和应用。

预计未来的组合式空调机组将更加智能化、高效能、环保和节能。

通过不断的技术创新和改进，组合式空调机组将能够更好地满足人们日益增长的空调需求。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本篇文章的整体构架和每个章节的内容概要。

通过明确的文章结构，读者可以更好地了解文章的组织形式，并在阅读过程中更容易地找到所需信息。

AHU空调系统简介组合式空调机组各段功能说明：1、新风段：新风段主要是接受室外新风，沉淀新风中的杂质；新风阀安装风阀执行器（开关量），与风机联锁。

建议在室外背阴出安装温度传感器，用于回风温度补偿。

2、过滤段：过滤新风的一般为初效（或叫粗效）过滤，主要是过滤体积较大的杂质；回风段之后的过滤器一般为中效过滤器，一般过滤体积较小的杂质；如果是净化空调还会有亚高效和高效过滤段。

所有过滤网前后均应安装压差开关，用于检测过滤网的清洁度，如果堵塞杂质较多，会发出报警信号。

3、回风段：回风段主要适用于混合新风和回风；回风口处的风阀安装风阀执行器（模拟量）用于调节回风量，当室外温度较热或较冷的季节，在保证一定新风量的前提下，尽大限度地利用回风，从而达到节能的目的。

排风口处的排风阀安装风阀执行器，与回风阀执行器连锁，动作方向相反。

回风管路上安装温湿度传感器，用于检测回风的温室度（从而知室内温湿度的平均值），为控制冷水阀、加热阀、电加热和加湿阀提供依据。

4、表冷段：表冷段主要是给送往室内的空气降温，并兼起降温除湿的功能（可选），并且除湿优先。

表冷器的进水口安装温度调节阀（三通），当回风温湿度达到设定要求时，温度调节阀关小或关闭，多余的冷冻水通过第三通路回流，防止调节阀在关小或关闭时阀前后的压差过大而造成其它管件或水泵憋坏，并且影响调节阀的使用寿命。

另外，表冷器表面安装防冻开关用以保护空调设备，与风机、风阀连锁。

5、加热段：加热段冬季使用（或除湿过冷后生温），其工作原理同表冷段。

两管制系统的加热和制冷的表冷器共用。

6、电加热：电加热一般是在当加热段不能满足热量要求或或除湿过冷后生温时使用。

7、加湿段：加湿段作用为防止冬季干燥加湿或特殊工艺要求加湿，加湿方式一般为湿膜加湿或蒸汽加湿。

8、送风段：送风段的作用是向室内送风，又称风机段。

送风口处的风阀一般安装执行器（开关量、可选功能），与风机联锁。

1、空调的各段的使用需根据用户的具体情况而自由组合！2、不同厂家组合顺序不同！。
