浅谈自动喷水灭火系统设计简化

浅谈简易自动喷水灭火系统的应用及注意事项摘要：分析简易自动喷水灭火系统应用中存在的问题，提出安装、使用以及维护保养注意事项。

关键词：简易；自动喷水灭火系统；应用与维护简易自动喷水灭火系统是在建筑设计防火规范标准的修订完善基础上，为了解决规范标准在修订过程中吸取火灾事故经验教训和城市基础建设功能性能提高的基础上，顺应经济发展对建筑功能使用性质的改变逐步摸索发展起来的。

目的是能有效控制初期火灾，在消防队到达现场扑救之前能够控制火势，阻止火灾蔓延，便于人员安全疏散，创造有利条件。

简易自动喷水灭火系统是指由K系数为80、115的快速响应（热敏性能为响应时间指数RTI≤50（m.s）0.5、玻璃泡直径为3mm的快速响应喷头）或K系数为80的标准响应喷头（热敏性能为响应时间指数RTI≥80（m.s）0.5、玻璃泡直径为5mm的标准响应喷头）、管道以及供水设施组成的自动喷水灭火系统。

简易自动喷水灭火系统作为自动喷水灭火系统的补充，适用于火灾危险性较小，建筑面积在1000㎡以下，在三层及三层以上老式砖木结构居民住宅楼、建筑高度低于24m且面积不大于500㎡的歌舞娱乐游艺放映场所的改建工程以及200㎡以下的易燃易爆化学物品、塑料、纸张、木材、布匹等可燃物集中的经销商店、仓库。

实践证明，简易自动喷水灭火系统在解决新老规范的衔接、整改火灾隐患方面起到了积极的作用。

但从本人对近几年张掖市安装的简易自动喷水灭火系统跟踪调查看，在工程设计、安装和使用、维护中还存在很多不规范、不配套的问题，把简易等同于简单，在设计、安装中人为的简化了一些必须的配件和设施，如采用普通供水管、没有安装过滤装置致使管网水质生锈影响喷头洒水，没有安装管道增压泵且消防电源无法保证，直接影响系统灭火作用的发挥。

1标准湿式自动喷水灭火系统与简易自动喷水系统的比较标准湿式自动喷水灭火系统由消防水池、消防水箱、喷淋泵、湿式报警阀、喷头等组成，管道内始终充满水并保持一定的压力，系统一直处于警戒状态，一旦发生火灾，室内温度上升，导致喷头自动打开，管道内压力水喷出灭火。

自动喷水灭火系统课程设计一、课程目标知识目标：1. 学生能够理解自动喷水灭火系统的基础知识，掌握其主要组成部分及工作原理。

2. 学生能够描述不同类型的自动喷水灭火系统及其适用场景。

3. 学生了解自动喷水灭火系统在建筑消防中的应用，掌握相关消防法规及标准。

技能目标：1. 学生能够运用已学知识分析自动喷水灭火系统的设计原理，进行简单的系统设计。

2. 学生掌握自动喷水灭火系统的安装、调试、维护及故障排除方法。

3. 学生能够运用实际案例，分析自动喷水灭火系统在实际应用中的优缺点。

情感态度价值观目标：1. 培养学生对消防安全重要性的认识，增强防火意识。

2. 培养学生团队合作精神，学会在项目实践中相互沟通、协作。

3. 增进学生对我国消防事业的了解，激发为消防安全事业做贡献的意愿。

课程性质：本课程为高二年级物理与实践课程，结合实际案例，培养学生的理论联系实际能力。

学生特点：高二年级学生已具备一定的物理基础，具有较强的求知欲和动手能力，对实际问题有较高的关注度。

教学要求：结合学生特点，注重理论知识与实践操作的相结合，提高学生的实际操作能力，培养解决实际问题的能力。

通过本课程的学习，使学生能够将所学知识应用于实际生活和工作中，提高消防安全意识。

教学过程中，注重分解课程目标为具体的学习成果，以便进行教学设计和评估。

二、教学内容1. 自动喷水灭火系统基础知识：- 系统定义、分类及应用场景- 系统主要组成部分及其功能- 工作原理及动作流程2. 自动喷水灭火系统设计原理：- 系统设计依据及相关标准- 系统设计流程及注意事项- 系统设计实例分析3. 自动喷水灭火系统的安装与调试：- 安装工艺及要求- 调试方法及步骤- 故障排除及维护保养4. 自动喷水灭火系统在实际应用中的案例分析：- 不同场景下的系统选型- 系统在实际应用中的优缺点分析- 消防安全意识及预防措施教学内容安排与进度：1. 第一周：自动喷水灭火系统基础知识学习2. 第二周：自动喷水灭火系统设计原理及实例分析3. 第三周：自动喷水灭火系统的安装、调试与维护4. 第四周：自动喷水灭火系统在实际应用中的案例分析及讨论教材章节关联：1. 《物理》教材第二章：流体力学基础2. 《消防安全》教材第三章：建筑消防设施3. 《实践技能》教材第四章：消防设施安装与调试教学内容根据课程目标进行选择和组织，确保科学性和系统性。

浅谈简易自动喷水灭火系统的设计以及应用摘要:近年来一些建筑面积介于100～1000 m2的人员密集场所如便利超市、咖啡厅、酒吧、网吧、舞厅等在各大、中小城市大量涌现,大部分建筑并非按照上述场所的功能需要所新建,而是依据市场的需求由其他功能的场所改建而成,改建场所的前身就包括使用年代久远的老式建筑,该类建筑耐火等级非常低,甚至还有部分老式的砖木结构建筑,而且之前并未安装相应的消防设置。

改造后改变了使用用途,并且根据需要装修时使用了大量可燃易燃材料,使得建筑的火灾负荷明显增大,从而导致火灾危险性增大。

而该类类场所并未达到安装自动喷水灭火系统的要求,固有的消防设施又不能满足要求,为了满足了消防安全要求,又降低建筑物的火灾危险性,使用简易自动喷水灭火系统则是一个不错的折中选择。

关键词:简易自动喷水灭火系统设计以及应用简易自动喷水灭火系统为自动喷水灭火系统的简化版本,但是同样能实现自动喷水灭火系统的相关功能,包括自动报警以及自动喷水等,而该系统经过长期的实践已经被业内公认为最有效的自救灭火系统,特别是扑救初期火灾,而且灭火成功极高,达到了90%以上,而简易自动喷水灭火系统具有资金投资少、效果明显,维护保养方便等特点,现在已经应用众多小型和小型改扩建工程。

1 简易系统的相关参数设置(1)简易自动喷水灭火系统的流量系数K值为80、115的快速响应或K值为80的标准响应喷头、管道以及供水设施组成的自动喷水灭火系统。

(2)快速响应喷头的热敏性能为响应时间指数RTI≤50(m.s)0.5,玻璃泡直径为3 mm;(3)标准响应喷头的热敏性能为响应时间指数RTI≥80(m.s)0.5,玻璃泡直径为5 mm。

2 简易喷水灭火系统适用的场所简易自动喷水灭火系统和标准的自动喷水灭火系统相比较虽然具有简单、实用、针对性强的特点,但由于简易系统简化了自动喷水系统的部分功能,使得该系统存在供水压力、流量较小等一些缺点。

故其使用范围应该加以限制,从而保证该系统能够扑灭初期火灾,笔者认为该系统一般适用于以下几类场所:(1)没有设置消防设施的场所,部分建筑由于建设年代久远,当时的设计没有考虑消防安全,如今改建成人员密集场所,但是又达不到安装自动喷水灭火系统的条件的场所。

自动喷水灭火系统设计(总19页) -本页仅作为预览文档封面，使用时请删除本页-城市与环境科学系安全工程防火防爆课程设计自动喷水灭火系统设计专业班级：安全工程姓名： 14级城院学号：指导教师：郭亚芳完成日期：摘要：“安全第一，预防为主,综合治理”是一项基本的政策方针，而灭火系统是建筑消防设施的重要组成部分。

自动喷水灭火系统可以在很大的程度上减少火灾造成的损失。

自动灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设组成，并能在发生火灾时喷水的自动灭火系统。

本设计是对一个已知的简化的区域进行自动喷水灭火系统的设计。

对系统的喷头和管道进行预估，由最不利点的喷头开始，通过参数选择和计算，使用舍维列夫计算，不断的修正管道管径，从而得到各管段流量和压力，最终确定消防水泵的扬尘和流量，并合理的选择确定管网和喷头，设计出一个符合条件的灭火系统。

关键词：自动喷水灭火系统；最不利点；舍维列夫公式；Abstract："Safety first, prevention first, comprehensive treatment" is a basic policy, and the fire extinguishing system is an important part of building fire control facilities. Automatic sprinkler system can to a large extent, reduce the loss caused by fire.By sprinkler sprinkler system, alarm valve, water flow alarm device (water flow indicator or pressure switch), and other components, as well as the set of pipes, water supply, and in the event of a fire water spray automatic fire extinguishing system.This design is the area of a known simplified the design of the automatic sprinkler system. To forecast system of nozzles and piping, starting with the most unfavorable point of nozzle, through the selection and calculation of parameters using d Lev calculation and continuous correction of pipe diameter, flow and pressure, all the pipe sections and eventually determine the dust and flow of fire pump, and reasonable selection of pipe and nozzle, a qualified fire extinguishing system design. Keywords: automatic water spray fire extinguishing system; the most disadvantage；Shievieliev F A formula目录1 自动喷水灭火系统简介 ........................................................ 错误!未定义书签。

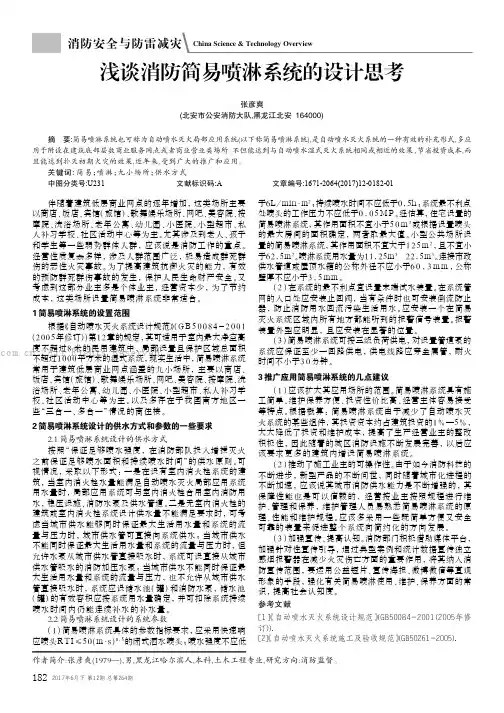

1822017年6月下 第12期 总第264期伴随着建筑低层商业网点的逐年增加,这类场所主要以商店、饭店、宾馆(旅馆)、歌舞娱乐场所、网吧、美容院、按摩院、洗浴场所、老年公寓、幼儿园、小医院、小型超市、私人补习学校、社区活动中心等为主。

尤其涉及到老人、孩子和学生等一些弱势群体人群,应该说是消防工作的重点。

经营性质复杂多样,涉及人群范围广泛,极易造成群死群伤的恶性火灾事故。

为了提高建筑抗御火灾的能力,有效的预防群死群伤事故的发生,保护人民生命财产安全。

又考虑到这部分业主多是个体业主,经营资本少,为了节约成本,这类场所设置简易喷淋系统非常适合。

1 简易喷淋系统的设置范围根据《自动喷水灭火系统设计规范》(G B 50084-2001(2005年修订))第12章的规定,其可适用于室内最大净空高度不超过8米的民用建筑中,局部设置且保护区域总面积不超过1000平方米的湿式系统,现实生活中,简易喷淋系统常用于建筑低层商业网点涵盖的九小场所,主要以商店、饭店、宾馆(旅馆)、歌舞娱乐场所、网吧、美容院、按摩院、洗浴场所、老年公寓、幼儿园、小医院、小型超市、私人补习学校、社区活动中心等为主。

以及多存在于我国南方地区一些“三合一、多合一”情况的商住楼。

2 简易喷淋系统设计的供水方式和参数的一些要求2.1 简易喷淋系统设计的供水方式按照“保证足够喷水强度,在消防部队投入增援灭火之前保证足够喷水面积和持续喷水时间”的供水原则。

可视情况,采取以下形式:一是在设有室内消火栓系统的建筑,当室内消火栓水量能满足自动喷水灭火局部应用系统用水量时,局部应用系统可与室内消火栓合用室内消防用水,稳压设施、消防水泵及供水管道。

二是无室内消火栓的建筑或室内消火栓系统设计供水量不能满足要求时,可考虑当城市供水能够同时保证最大生活用水量和系统的流量与压力时,城市供水管可直接向系统供水;当城市供水不能同时保证最大生活用水量和系统的流量与压力时,但允许水泵从城市供水管直接吸水时,系统可设直接从城市供水管吸水的消防加压水泵;当城市供水不能同时保证最大生活用水量和系统的流量与压力,也不允许从城市供水管直接吸水时,系统应设储水池(罐)和消防水泵,储水池(罐)的有效容积应按系统用水量确定,并可扣除系统持续喷水时间内仍能连续补水的补水量。

浅谈自动喷水灭火系统设计与施工中问题的探讨【摘要】本文提出了目前高层建筑室内湿式自动喷水灭火系统设计和施工中存在的一些问题及解决对策。

【关键词】流量检测孔板；安全阀；排气阀；水锤；过滤器；喷头保护措施由于我国经济建设的飞速发展，高层及超高层建筑日渐增多。

作为高层建筑的主要灭火系统之一和超高层建筑的最主要灭火系统——湿式自动喷灭火系统，也随之增多，近几年，我通过对湿式自动喷水灭火系统的施工和调试，感到有以下几点易被设计和施工人员所忽视，从而为系统的调试、使用和维护带来一定的困难。

1、管材的选用湿式自动喷水灭火系统所采用的闭式喷头，因其溅水性能要求，喷水嘴孔径较小，易被碎渣堵塞，且湿式自动喷水灭火系统安装后，其灭火使用次数较少，管道锈渣易沉淀在管内。

因此，湿式自动喷水灭火系统所采用的管材应不易起锈。

故应采用镀锌钢管或镀锌的无缝钢管。

镀锌钢管和镀锌无缝钢管在系统中的使用范围，中华人民共和国国家标准《自动喷水灭火系统设计规范》中作了要求：“在自动喷水灭火系统报警后的管道应采用镀锌钢管或镀锌无缝钢管”。

通过近年来的施工调试，我认为，在自动喷水灭火系统报警阀前的管道也应尽可能使用镀锌钢管或镀锌无缝钢管，以减少系统管道内的锈渣量，并延长系统的使用寿命。

2、流量检测孔板的设置湿式自动喷水系统在动作灭火时，对系统的流量和压力都有较严格的要求，这一点在系统的设计计算中已体现出来。

对于系统流量检测方法的选择，我认为采用英国消防局委员会（foc）在自动喷水灭火系统中所使用的方法—编制出各种孔径的孔板流量参数，由设计人员根据其设计的系统灭火流量选择孔板，并将其安设在报警阀上的系统泄放试验阀下端，通过打开系统泄放试验阀放水，观察孔板前后二个压力表读数。

查表计算出报警阀后系统的流量及水压值，是一个较好的办法。

当然这还需要消防或计量设备生产企业，生产出适用于自动喷水灭火系统的各种孔径参数流量检测孔板，以供设计、施工、消防监督部门和使用单位管理部门的有关人员选用。
