1物—场模型分析是TRIZ理论中的一种重要的问题描述和分析工具，用以建立与已存在的系统或新技术系统问题相联系的功能模型，在问题的解决过程中，可以根据物—场模型所描述的问题，来查找相对应的一般解法和标准解法。
26.1 物—场分析每个系统的出现都是为了实现某个确定的功能。
产品是功能的实现。
所谓功能，是指系统的输出与系统的输人之间正常的、期望存在的关系。
产品设计中，经常使用到传递函数：y = F (x1，x2，x3，…，x n)式中y —输出;x1，x2，x3，…，x n—输入。
输出与输入之间的函数关系F 就是功能。
系统的功能可以是一个比较大的总的功能，也可以是分解到子系统的功能，也可以一直分解下去，直达底层的功能为止。
底层的功能结构上比较简单，容易进行理解和表达。
3阿奇舒勒通过对功能的研究，发现并总结出以下3条定律:l) 所有的功能都可以分解为3个基本元素(S1，S2，F);2)一个存在的功能必定由这3个基本元素组成;3)将相互作用的3个基本元素进行有机组合将形成一个功能。

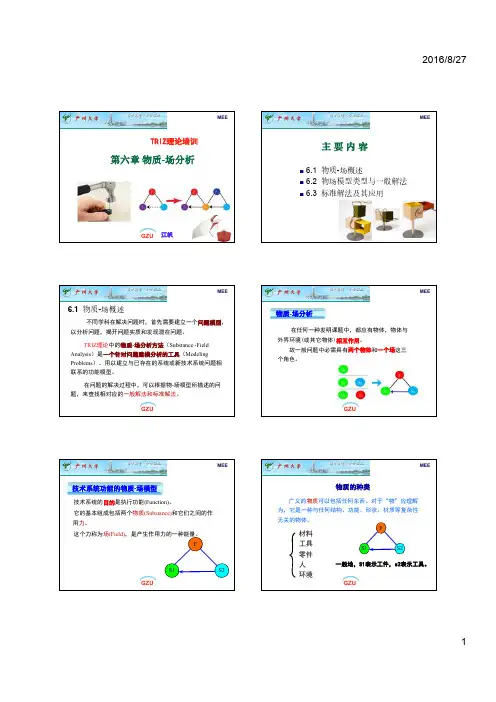

为方便表示，功能用一个三角形来进行模型化，三角形的下边2个角是3个物体(或称为物质)，上角是作用或效应(或称为场)。
物体可以是工件或工具，场是能量形式。
通常，任何一个完整的系统功能，都可以用一个完整的物—场三角形进行模型化，称为物—场分析模型。
见图7-l。
如果是一个复杂的系统，可以用多个物—场三角形来进行模型化。
45FS 1S 2图6-1 物——场分析模型6参与相互作用的物体S 1和S 2可以是：1) 材料;2) 工具;3) 零件;4) 人;5) 环境。
FS 1S 27一般地，S 1表示工件，S 2表示工具。
物体之间的效应(或称为场) F 可以是:1) Me ——机械能;2) T h ——热能;3) Ch ——化学能;4) E ——电能;5) M ——磁能。
FS 1S 28将这些场类别组合起来，就形成一个词:MeThChEM，以方便对能量形式的记忆。
