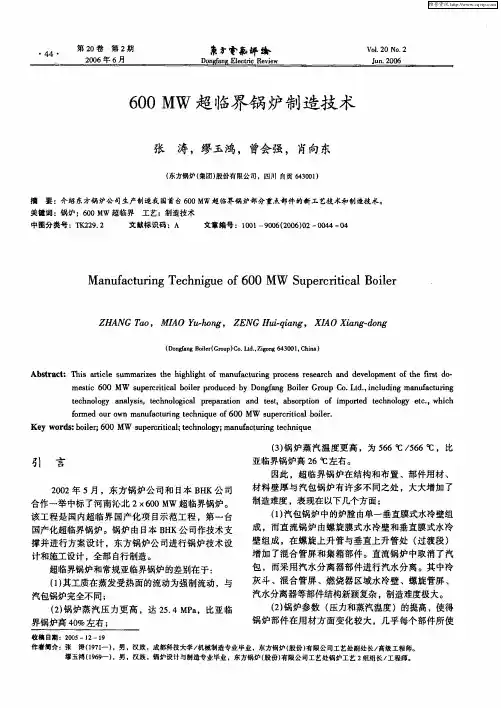

东方600MW超临界机组锅炉技术介绍

600MW超临界机组总体介绍
首先，600MW超临界机组是一种燃煤发电机组，采用超临界锅炉及超
临界蒸汽参数运行。

其设计能力达到了600兆瓦，是一种大型的发电机组。

它采用了先进的燃煤发电技术，具有较高的发电效率，可以最大限度地利
用煤炭资源。

600MW超临界机组的核心设备是超临界锅炉。

它采用了高温高压的工质，将锅炉内的水蒸汽压力提高到临界值以上，使得蒸汽温度大幅度提高。

这种工艺使得机组的热效率得到提高，能耗减少。

同时，超临界锅炉还具
有较小的包容性和快速启停的特点，适合应对电网负荷波动和需求峰谷的
变化。

此外，600MW超临界机组还采用了先进的自动化控制系统。

通过实时
监测和分析各项参数，调整机组的工作状态，使其保持在最佳的工作状态。

这种自动化控制系统能够有效地提高机组的稳定性和可靠性，减少人工干
预的需求。

总的来说，600MW超临界机组是一种现代化、高效能的发电设备。

它
不仅具有高热效率和低耗能的特点，还具有较低的排放量和高度自动化的
控制系统。

这使得600MW超临界机组成为了目前燃煤发电的首选，为能源
供应提供了可靠支持，同时也对环境保护做出了贡献。

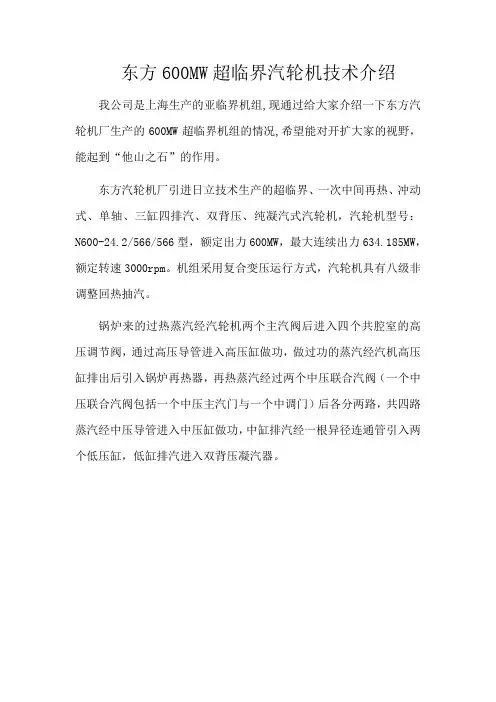

东方600MW超临界汽轮机技术介绍我公司是上海生产的亚临界机组,现通过给大家介绍一下东方汽轮机厂生产的600MW超临界机组的情况,希望能对开扩大家的视野，能起到“他山之石”的作用。

东方汽轮机厂引进日立技术生产的超临界、一次中间再热、冲动式、单轴、三缸四排汽、双背压、纯凝汽式汽轮机，汽轮机型号：N600-24.2/566/566型，额定出力600MW，最大连续出力634.185MW，额定转速3000rpm。

机组采用复合变压运行方式，汽轮机具有八级非调整回热抽汽。

锅炉来的过热蒸汽经汽轮机两个主汽阀后进入四个共腔室的高压调节阀，通过高压导管进入高压缸做功，做过功的蒸汽经汽机高压缸排出后引入锅炉再热器，再热蒸汽经过两个中压联合汽阀（一个中压联合汽阀包括一个中压主汽门与一个中调门）后各分两路，共四路蒸汽经中压导管进入中压缸做功，中缸排汽经一根异径连通管引入两个低压缸，低缸排汽进入双背压凝汽器。

1.1.1 汽缸：1.1.1.1 高中压缸合缸，并采用双层缸结构。

高中压缸外缸为一个整体，按中分面分为上下两个半缸。

高压缸内缸与中压缸内缸前三级为一个整体，形成高压内缸。

中压缸后三级共用一个隔板套，两者都是从中分面分为上半缸和下半缸。

1.1.1.2 低压缸采用对称双分流结构，中部进汽，向两端分流；自中分面将汽缸分为上下两个半缸。

低压缸采用三层缸，第一层为安装通流部分组件的内缸。

第二层为隔热层。

第三层为外缸，用以引导排汽和支撑内缸各组件。

低压缸与凝汽器的连接采用不锈钢弹性膨胀节连接方式。

高中压缸的膨胀死点在＃2轴承座中间部位，低压A缸、低压B缸的膨胀死点分别位于各自的中心附近。

1.1.2 叶片：1.1.2.1 汽轮机为冲动式，高压缸共8级叶片，中压缸共6级叶片，低压缸共2×2×7级，机组结构级叶片共42级（热力级21级）。

1.1.2.2 高中压静叶型线采用高效的后加载层流叶型（AVN），动叶采用型损、攻角损失更小的高负荷叶型（HV）。

东汽600MW超临界汽轮机介绍第一节东汽600MW超临界汽轮机技术特点及性能规范东方汽轮机厂（以下简称东汽）与日立公司具有相同的设计技术体系，即采用美国GE 公司的冲动式技术。

东汽N600—24.2／566／566型超临界汽轮机采用日立公司所具有的当代国际上最先进的通流优化技术及汽缸优化技术，使机组经济性、可靠性得到进一步提高。

一、东汽N600—24.2／566／566型汽轮机的设计思想东汽的600MW汽轮机有亚临界参数和超临界参数两种，与亚临界600MW机组相比，由于高压及中压部分进汽压力、温度的升高，在材料、结构及冷却上均采取了相应措施，如高温动叶材料采用了CrMoVNb；高压部分汽缸采用CrMoV钢，该材料具有优良的高温性能。

结构上，该汽轮机保证内缸的最大工作压力为喷嘴后的压力与高排压差，外缸最大工作压力为高排压力与大气压之差，可有效的降低汽缸的工作压力，同时进汽口及遮热环的布置保证汽缸有一个合理的温度梯度，以控制它的温度应力，保证寿命损耗在要求的范围内。

中压部分除中间汽封漏汽冷却高中压转子中间汽封段以外，还从高压第3级后引汽冷却中压第1级叶轮轮面及轮缘，大大提高了中压第1级的可靠性；阀门采用经过实验研究及实际验证的高效低损、低噪声高稳定性的阀座和阀碟型线及合理的卸载防漏结构。

该汽轮机广泛采用当代通流设计领域中最先进的全三元可控涡设计技术，高中压静叶型线采用高效的后加载层流叶型（SCH），动叶采用型损、攻角损失更小的高负荷叶型（HV），低压静叶采用高负荷静叶型线（CUC），低压动叶采用成熟的40"低压积木块。

在采用以上通流核心技术的同时，对焓降、动静叶匹配进行优化，在高压缸部分级采用分流叶栅，叶顶采用多齿汽封，对连通管以及高中低排汽涡壳根据实验以及流体计算结果进行优化设计。

该机组为冲动式汽轮机，冲动式机组的转子由于采用轮盘式结构，启动过程中转子的热应力相对较小，同时高中压合缸使得汽缸及转子温度基本上同步升高，保证了机组的顺利膨胀，为启动的灵活性奠定了基础。

600MW超超临界汽轮机介绍第一部分两缸两排汽 600MW超超临界汽轮机介绍0 前言近几年来我国电力事业飞速发展，大容量机组的装机数量逐年上升，同时随着国家对环保事业的日益重视及电厂高效率的要求，机组的初参数已从亚临界向超临界甚至超超临界快速发展。

根据我国电力市场的发展趋势，25MPa/600℃/600℃两缸两排汽 600MW 超超临界汽轮发电机组将依据其环保、高效、布局紧凑及利于维护等特点占据相当一部分市场份额，下面对哈汽、三菱公司联合制造生产的25MPa/600℃/600℃两缸两排汽600MW超超临界汽轮机做一个详细的介绍。

1 概述哈汽、三菱公司联合制造生产的600MW超超临界汽轮机为单轴、两缸、两排汽、一次中间再热、凝汽式机组。

高中压汽轮机采用合缸结构，低压汽轮机采用一个48英寸末级叶片的双分流低压缸，这种设计降低了汽轮机总长度，紧缩电厂布局。

机组的通流及排汽部分采用三维设计优化，具有高的运行效率。

机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。

机组设计有两个主汽调节联合阀，分别布置在机组的两侧。

阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大地降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹。

主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成。

这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修。

调节阀为柱塞阀，出口为扩散式。

来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后进入四个喷嘴室。

导汽管通过挠性进汽套筒与喷嘴室连接。

进入喷嘴室的蒸汽流过冲动式调节级，然后流过反动式高压压力级，做功后通过外缸下半的排汽口进入再热器。

再热后的蒸汽通过布置在汽缸前端两侧的两个再热主汽阀和四个中压调节阀返回中压部分，中压调节阀通过挠性导汽管与中压缸连接，因此降低了各部分的热应力。

600MW超临界仿真机锅炉操作指南北京同方电子科技有限公司600MW 超临界仿真机锅炉操作指南2600MW 超临界仿真机 (1)锅炉操作指南 (1)600MW 仿真机操作简介（锅炉部分） (1)锅炉专业冷态启动操作： (1)1．启动工业水系统 (1)2．启动空压机房系统 (2)3．启动空预器油站 (4)4．风机油系统就地操作 (5)5．锅炉上水 (7)6．启动空预器 (7)7．启动引送风机 (8)8．炉膛吹扫 (9)9．锅炉点火升压 (11)10．升负荷并转直流 (15)11．启动磨煤机 (16)600MW仿真机操作简介（锅炉部分）关于仿真机的操作，主要要注意两方面内容：其一是仿真环境的建立和正常运行以及日常维护，其二就是利用仿真模拟培训系统进行对学员的实际操作指导。

相关内容可以参考《DCOSE使用手册》、《操作员使用手册》和机炉电各专业的运行规程，本文仅就最常用的必要操作做简单介绍。

锅炉专业冷态启动操作：在电气送电完毕后，锅炉汽机专业操作员即可进行相应的一系列操作。

整个启动过程基本依照规程，经锅炉上水、吹扫、点火、升温升压、汽机冲转、发电机并网、转直流、升负荷、锅炉投煤、汽机投入高低压加热器、继续调整运行直到机组升到600MW负荷工况的过程进行。

1．启动工业水系统在锅炉就地菜单中找到工业水系统，如图1，2图1打开所有冷却水用户的手动门，检查所有管路通畅。

2．启动空压机房系统先在锅炉就地菜单中找到空压机系统如图2。

打开相应的就地门，再去DCS 上启动空压机如图3，注意启动面板上要手动启动时要确认处于手动状态，点击启动后再点击OK 即可。

观察储气罐压力上升。

2图2图323．启动空预器油站到就地图里将就地的一些设备打开，恢复就地系统找到：空预器A 轴承润滑油系统和空预器B 轴承润滑油系统（图4）图4将A 、B 空预器轴承润滑油系统中润滑油系统手动门和冷却水手动门都打开，点击就地控制盘，在弹出窗口中选择一台导向油泵启动并启动支撑油泵，视情况入连锁。

第二节超临界锅炉燃烧系统的特点超临界锅炉的燃烧系统是锅炉正常运行的重要设备，目前国内使用的燃烧系统从燃烧方式上分为四角切圆燃烧和旋流对冲两种燃烧方式。

其中哈锅生产的锅炉600MW采用旋流对冲燃烧，1000MW 采用双切圆燃烧；上锅采用四角切圆燃烧；东锅采用旋流对冲燃烧；北锅巴威采用旋流对冲燃烧。

这两种燃烧方式从燃烧器工作原理上分为直流燃烧器和旋流燃烧器，每种燃烧器各有特点，以下将分别介绍这些燃烧器的主要特点。

一、超临界直流锅炉直流燃烧器的主要特点1．直流燃烧器概述上海锅炉厂燃烧方式采用从美国阿尔斯通能源公司引进的摆动式四角切圆燃烧技术。

选用中速磨煤机、冷—次风机、正压直吹式制粉系统设计，煤粉燃烧器为四角布置、切向燃烧、摆动式燃烧器。

燃烧器共设置六层煤粉喷嘴，锅炉配配置6台中速磨煤机，每台磨的出口由四根煤粉管接至炉膛四角的同一层煤粉喷嘴，锅炉MCR和ECR负荷时均投五层，另一层备用。

燃烧方式采用低NOx同轴燃烧系统(LNCFS)。

通过分析煤粉燃烧时NOx的生成机理，低NOx煤粉燃烧系统设计的主要任务是减少挥发份氮转化成NOx，其主要方法是建立早期着火和使用控制氧量的燃料／空气分段燃烧技术。

LNCFS在降低NOx排放的同时，着重考虑提高锅炉不投油低负荷稳燃能力和燃烧效率。

通过技术的不断更新，LNCFS在防止炉内结渣、高温腐蚀和降低炉膛出口烟温偏差等方面，同样具有独特的效果。

主风箱设有6层强化着火煤粉喷嘴，在煤粉喷嘴四周布置有燃料风(周界风)。

在每相邻2层煤粉喷嘴之间布置有1层辅助风喷嘴，具中包括上下2只偏置的CFS喷嘴，1只直吹风喷嘴。

在主风箱上部设有2层CCOFA(Closed—coupled OFA，紧凑燃尽风)喷嘴，在主风箱下部设有1层UFA(Underfire Air，火下风)喷嘴。

参见图1煤粉燃烧器立面布置图。

图1 煤粉燃烧器立面布置图LNCFS的主要组件为:a．紧凑燃尽风(CCOFA) (如图4-9);b．在主风箱上部布置有SOFA(Separated OFA，分离燃尽风)燃烧器，包括5层可水平摆动的分离燃尽风(SOFA)喷嘴控制炉膛出口烟温偏差(如图4-8)。
