建筑给排水课程设计说明书题目: 办公楼给排水设计专业: 建筑环境与设备工程学号: 20114500113 20114500131 20114500137 20114500140设计人：饶冲李明金之杰张园指导教师：李惠敏设计时间：1.5周目录第1章建筑给水排水设计任务书 (1)1.1设计题目 (1)1.2设计原始资料 (1)1.2.1工程概况 (1)1.2.2给水水源 (1)1.2.3污水排放 (1)1.2.4建筑图纸 (1)1.3设计内容 (1)1.4成果展示 (2)1.4.1绘制设计图纸 (2)1.4.2设计说明书 (2)1.5 设计时间 (2)1.6 参考文献 (2)第2章建筑给水排水设计计算 (3)2.1室内给水系统计算 (3)2.2 最不利管路水力计算 (4)2.2.1 立管水力计算 (4)2.2.2 水平支管水力计算 (5)2.3 排水系统的计算 (7)2.3.1 排水设计秒流量 (7)2.3.2 横管水力计算 (8)2.3.3 立管水力计算 (8)第3章水泵的选择 (11)参考文献第1章建筑给水排水设计任务书1.1设计题目办公楼给排水设计1.2设计原始资料1.2.1工程概况本建筑一共6层楼，每层层高3米，是一幢综合建筑办公楼。
在一层平面卫生间设置4个大便槽，4个小便器，1个洗手盆，在一层平面茶水室设置1个洗手盆。
在2层平面宿舍楼的每层卫生间设置1个淋浴器,1个地漏，1个洗手盆。
1.2.2给水水源给水水源引自室外给水管网1.2.3污水排放办公楼污水集中到污水处理厂处理达标后排放。
污水可排入污水干管，接管点高程为－4.5m（相对室内地面标高），根据当地环保部门的要求，生活污水排入下水道之前需经化粪池预处理后排放，办公楼外面有足够空地设化粪池。
1.2.4建筑图纸1）一层平面图2）二层平面图3）一层大样图4）二层大样图5）办公楼系统图1.3设计内容本设计只作建筑给水、排水，建筑雨水由建筑学工程负责。
课程设计说明书课程名称：建筑给水排水工程课程设计题目：学院：建筑工程系：土木工程专业：给水排水工程班级：给水排水2012学号： 6002212005学生姓名：彭学政起讫日期： 2015.6.24～2015.7.8指导教师：黄小华、刘振中、杨长河、李鹏程系分管主任：审核日期：第一篇设计说明书第一章给水工程设计1.1 给水工程设计1.1.1 设计方案1.1.2 设计方案比较结论1.1.3 室内给水系统1.1.4 室外给水系统1.2 给水系统的组成1.3.2 管材第二章消火栓消防工程设计2.1 消火栓消防工程设计基本参数2.2 消火栓消防工程设计方案比较2.2.1 设计方案2.3 消火栓消防系统的设计2.3.1 室外消火栓消防管道2.3.2 室内消火栓消防系统2.3.3 室内消火栓布置2.4 管材第三章污废水排水工程设计3.1 排水体制确定3.2 污废水排水工程设计方案比较3.2.1 设计方案3.3 污废水排水工程的设计3.3.1 室内污废水排水管道3.4 污废水排水系统的组成3.5 设备及管材3.5.1 设备3.5.2 管材3.6 施工要求第二篇设计计算书第五章冷水系统计算第六章消火栓给水系统计算6.1 基本参数6.1.1 设计参数6.2 消火栓的间距及布置6.2.1 消火栓保护半径6.3 消火栓系统水力计算6.3.1 确定设计参数6.3.2 计算水枪喷嘴所需水压H q6.3.3 计算水龙带水头损失H d6.3.4 计算消火栓口处所需水压H xh6.3.5 校核6.3.6 屋顶消火栓6.3.7 水力计算6.4 消防贮水设备6.4.1 水泵接合器设置第七章喷淋系统计算第八章污废水排水系统计算7.1 设计秒流量公式7.2 室内排水系统水力计算7.2.1 基本规定7.2.2 排水系统横支管水力计算7.2.3 排水系统立管水力计算7.3 化粪池的计算第九章材料一览表设计参考资料设计体会第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。
前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
目录一. 设计任务及设计资料。
21.1 目的和要求。
21.2 设计题目。
21.3 工程设计依据。
21.4 设计资料。
2二.设计说明书。
32.1 生活给水工程。
32.2 消防给水工程。
32.3 生活排水工程。
42.4 雨水排水工程。
5三.设计计算书。
53.1生活给水系统。
53.2消防给水系统。
103.3生活排水系统。
123.4雨水排水系统。
15 四．材料、设备表。
16 五．个人小结。
17六．参考文献。
18设计说明、计算书一、设计任务及设计资料1.1目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。
2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。
3、提高建筑给水排水的设计计算及绘图能力。
4、熟悉并能应用一些常用的设计规范、手册等资料。
5、培养独立的分析问题和解决问题的能力。
1.2设计题目长沙市荷花园安置小区2栋建筑给水排水工程1.3工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策1.4设计资料荷花园安置小区项目新建1栋楼相同建筑10幢、2栋楼相同建筑8幢（含1栋、2栋）。
另外有配套的水池、泵房、幼儿园、会所、传达室、物业管理中心及室外变配电等设施。
泵房及其他设备间位于所设计楼栋的北面、距所指定的设计建筑最北最西轴线35m。
本次只设计小区内指定2栋住宅楼的D户型进行室内给水、消防、雨水、排水系统。
建筑长、宽、高尺寸见图。
各卫生器具均不进行热水系统的计算和配管，但定额应按实际条件要求。
住宅楼的消防用电设备为三级负荷供电。
天沟或檐沟宽500mm、深500mm、屋面排水形式自己确定，坡向图上仅为示意，也可按自己的雨水斗的设置方向来确定。
其他未说明的条件见平面布置图。
各住宅部分的条件见下表。
2#楼：1、本工程为多层住宅楼，共8层，建筑长、宽、高尺寸见图。
地下一层为车库、层高2.2m；1~8层为住宅，层高均为2.8m。
一排水管网设计说明书.................................................................................... 错误!未定义书签。
1总论................................................................................................................... 错误!未定义书签。
1.1 设计依据.............................................................................................. 错误!未定义书签。
1.2 城市概况原始资料.............................................................................. 错误!未定义书签。
1.3 设计原则.............................................................................................. 错误!未定义书签。
1.4 设计范围和任务.................................................................................. 错误!未定义书签。
2方案选择和拟定............................................................................................... 错误!未定义书签。
2.1 排水体制的拟定.................................................................................. 错误!未定义书签。
目录第一部分给水部分第1章工程概况 (3)1.1 设计依据、原则、任务、要求 (3)1.1.1 设计题目 (3)1.1.2 设计依据 (3)1.1.3 设计编制原则 (3)1.1.4 设计任务 (4)1.1.5 设计要求： (5)1.2 设计资料 (5)1.2.1 原始资料： (5)第2章给水官网设计流量计算........................................................... 错误！未定义书签。
2.1用水量计算...................................................................................... 错误！未定义书签。
2.2给水官网设计方案比较和确定 (7)2.2.1水源与取水点的选择 (7)2.2.2取水泵站的位置 (7)2.2.3水厂厂址的选择 (7)2.2.4输水灌渠定线 (7)2.2.5配水管网 (7)2.3设计计算 (8)2.3.1最高日用水量 (8)2.3.2最高日最高时用水量 (9)2.4管网水力计算 (10)2.4.1管线沿线流量 (10)2.4.2大用户集中流量计算 (10)2.4.3比流量 (10)2.4.4沿线流量计算 (10)2.4.5节点流量计算 (10)2.4.6管网平差 (10)第二部分给水部分第3章排水管网设计 (11)3.1 排水管网设计方案比较 (11)3.2排水管网定线 (13)3.3雨水管网定线 ................................................................................. 错误！未定义书签。
3.4 排水管网设计计算.......................................................................... 错误！未定义书签。
设计计算书一、格栅各部尺寸设计计算Qmax=0.02m3 ,K总=3设栅前水深h=0.3，过栅流速取v=0.8m/s，用细格栅，栅条间隙e=8mm，格栅安装倾角α=60°.栅条的间隙数：=10栅槽取栅条宽度S=0.01m.B=S*(n-1)+en=0.01×9+0.008×10=0.17 m进水渠道渐宽部分长度：B1=0.1 m,渐宽部分展开角α=60°，此时进水渠道内的流速为0.67m/s.L1===0.10 m栅槽与出水渠道连接处的渐窄部分长度L2=L1/2=0.05 m过栅水头损失：栅条为矩形截面。
取k=3：h1=kh0 ,h0=sina ,式中 h1——过栅水头损失，m；h0——计算水头损失，m；g——重力加速度，9.81m/s²；k——系数，格栅受污物堵塞后，水头损失增大的倍数，一般取3；ζ——阻力系数，当为矩形断面时，β=2.42。
h1=2.42sin60°×3=0.276 m栅槽总高度，取栅前渠道超高0.3 m，H1=0.6 mH=0.6+0.276=0.876 m栅槽总长度L=L1+L2+0.5+1.0+=2.00 m每日栅渣量，取W===0.06/d (采用人工清渣)二、沉淀池的设计计算由于该处理站规模较小，故选用竖流式沉淀池，它具有占地面积小，排泥方便，运行管理简单等优点。
其计算草图如下：图5沉淀池总有效断面面积：A = Q / v式中：A——初沉池总有效断面面积，m2；Q——设计流量， m3/h；v——废水上升流速。
设废水上升流速 v=0.5mm/sA = Q / v = 63/ (0.0005*3600) = 35 m2中心管断面面积 f=q/ v式中： f——中心管断面面积，m2；q——池子设计流量，m3/s；v ——中心管内流速，取30mm/s 。
设计流量为0.02m 3/s ，则f = q / v= 0.02/ 0.03 = 0.67 m 2水力表面负荷 q = f A Q+=67.03563+=1.76 <2 m 3/(m 2·h)中心管直径 D =πf4=π67.0*4= 0.9m喇叭口直径 d 1 = 1.35D= 1.35*0.9 = 1.22m反射板直径 d 2 = 1.30d 1= 1.30*1.22 =1.58m喇叭口与反射板间的高度 h 3 = 11d v qπ式中 ： q ——池子设计流量，m 3/s ；v 1————缝隙出流速度，一般不大于20 mm/s ；d 1——喇叭口直径， m/s 。
排水处理工程课程设计专 业班姓 名学设 计序污水水 量污 水水指 导教2012年6月目录摘要 (3)Abstract第一章前言 (4)一、设计题目二、任务内容三、基本资料数据四、设计成果五、设计依据第二章污水处理站工艺流程确定 (5)第三章主要构筑物的选择 (6)3.1 格栅选择3.2 泵房及集水池选择3.3 沉淀池选择3.4 过滤池选择3.5 接触氧化池选择3.6 浓缩池选择第四章主要构筑物的设计计算 (7)4.1 格栅的设计计算4.2 平流式初沉池设计计算4.3 接触氧化池设计计算4.4 竖流式二沉池设计计算4.5 双层滤料过滤池设计计算4.6 浓缩池设计计算4.7 消毒池设计计算4.8 泵房及集水池设计计算第五章污水处理站总体布置 (21)5.1污水站平面布置5.2 污水站高程布置参考文献摘要人类每天都产生大量生活污水。
它有几种主要的有害成分：BOD、悬浮固体、N和P等。
最近几年中，人们越来越多地采用一些先进技术,进行污水处理，尤其是处理大量的生活污水以及大量的洗涤剂废水。
但目前日益严格的环境法规使得企业不得不通过循环和深度处理等方法减少废水的产生。
随着经济的发展和人民生活水平的提高，人们对水资源的需求量越来越大。
我国为水资源贫乏的国家，人均占有量不到世界平均水平的四分之一，再加上时空分布不均，致使部分地区供求矛盾加剧。
为节约用水，充分发挥现有水资源的利用率，有些城市相继出台了中水回收利用的有关规定，将淋浴、洗涤、盥洗等轻度污染的污水，经处理后用于冲洗厕所、洗车、绿化等。
关键词:污水处理接触氧化法污水回用AbstractHuman discharge a large of sewage . it contains kinds of main harmful Components：BOD, SS , N and P etc. in recent years ,people deal with the wastewater by utilizing many new techniques , especially in the lots of wastewater from the daily life and wastewater contained the washing materials . But the more and more strict environmental laws enforce that the firms have to reduce the amount of wastewater by recycling and treating its .As the development of economic and the improvement of people’s life , human need more and more water. China is a country which is not abundant in water ,less than the 1/4 of average level in the global .considering the unbalance of thewater ,some places lack of water seriously .in order to save the water ,implement the efficiency of water-using .some cities indicates that the recycled water must be utilized .for instance ,it can be using to wash the toilet ,wash the car ,water the flower etc .Key points:sewage Treatment contact Oxidation Process sewage Reuse第一章前言一、设计题目某居民小区生活污水处理站工程设计二、任务内容1. 污水处理工艺方案设计。

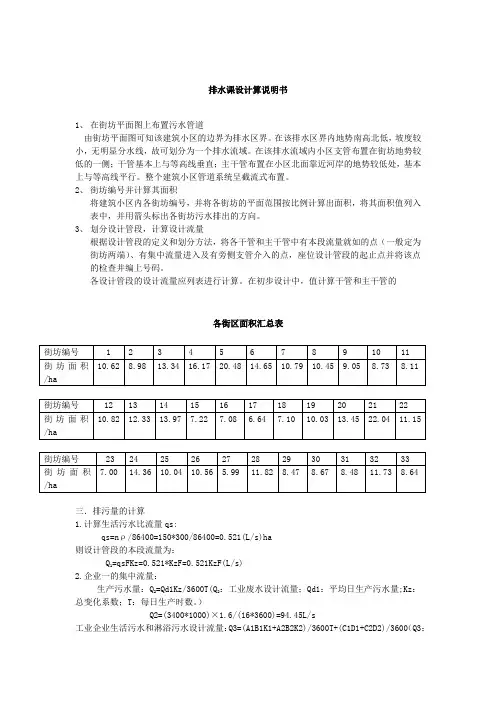

排水课设计算说明书1、在街坊平面图上布置污水管道由街坊平面图可知该建筑小区的边界为排水区界。
在该排水区界内地势南高北低，坡度较小，无明显分水线，故可划分为一个排水流域。
在该排水流域内小区支管布置在街坊地势较低的一侧；干管基本上与等高线垂直；主干管布置在小区北面靠近河岸的地势较低处，基本上与等高线平行。
整个建筑小区管道系统呈截流式布置。
2、街坊编号并计算其面积将建筑小区内各街坊编号，并将各街坊的平面范围按比例计算出面积，将其面积值列入表中，并用箭头标出各街坊污水排出的方向。
3、划分设计管段，计算设计流量根据设计管段的定义和划分方法，将各干管和主干管中有本段流量就如的点（一般定为街坊两端）、有集中流量进入及有旁侧支管介入的点，座位设计管段的起止点并将该点的检查井编上号码。
各设计管段的设计流量应列表进行计算。
在初步设计中，值计算干管和主干管的各街区面积汇总表三．排污量的计算1.计算生活污水比流量qs:qs=nρ/86400=150*300/86400=0.521(L/s)ha则设计管段的本段流量为：Q1=qsFKz=0.521*KzF=0.521KzF(L/s)2.企业一的集中流量：生产污水量：Q2=Qd1Kz/3600T(Q2：工业废水设计流量；Qd1：平均日生产污水量;Kz：总变化系数；T：每日生产时数。
）Q2=(3400*1000)×1.6/(16*3600)=94.45L/s工业企业生活污水和淋浴污水设计流量：Q3=(A1B1K1+A2B2K2)/3600T+(C1D1+C2D2)/3600（Q3：企业一生活污水和沐浴污水设计流量；A1：一般车间最大般职工人数；B1：一般车间职工生活污水定额，以25L/(人.班）计；K1：一般车间生活污水量时变化系数，以3.0计；A2：热车间和污染严重车间最大班职工人数；B2：热车间和污染严重车间职工生活污水量定额，以35L/(人.班）计；K2;热车间和污染严重车间生活污水量时变化系数，以2.5计；C1：一般车间最大班使用沐浴的职工数；D1：一般车间的沐浴污水量定额以40L/(人.班）,；C2：热车间和污染严重车间最大班使用沐浴的职工数；D2：热车间和污染严重车间的你沐浴用水定额以60L/(人.班）；T：每工作班工作时数。
某某某某学院课程设计说明书课程设计名称某商住楼给排水课程设计姓名系别建筑工程系专业 2010级给水与排水工程学号指导教师完成任务日期 2012年 8月30日第 I 条前言课程设计是实现高等工科院校培养目标所不可或确的教学环节，是教学计划中一个重要组成部分。
通过课程设计训练学生综合应用所学基础课和专业基础课知识。
在老师指导下，培养学生独立完成建筑给水排水工程的设计能力；让学生熟悉并掌握建筑给水排水，消防等工程的设计内容，方法，步骤；学会并掌握根据原始资料正确地选定设计方案，熟练地掌握各个系统的计算和施工设计的要求，了解并掌握设计说明书的编写内容和编写方法。
建筑给水排水工程是城市建设中重要的基础设施项目。
建筑给水排水工程的建设与城市的发展和人民生活水平的提高息息相关，特别是对每个人的健康和生活环境有极大的影响。
因此，正确设计建筑给水排水工程有重大的社会意义和经济意义。
本课题的主要目的训练自己综合应用所学基础课、技术基础课和专业课知识，在老师的指导下培养自己独立完成建筑给水排水、消防给水等设计的能力。
建筑给水排水设计，首先应符合安全、卫生、适用、经济等的基本要求，其次应在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。
根据计划任务上的要求，拟在某市修建一商住楼，共11层,建筑高度为27m。
地下一层为店面，负一层为商业用房，一至九层为普通住宅，层高3米。
根据甲方及各部门提供的原始资料和建筑给水排水相关的技术规范来进行设计，本着“技术先进、经济合理、安全适用，保质保量”的原则，注重设计的“高效、节能、环保、智能化”的要求来完成建筑室内、室外给水、排水、消防的设计。
本设计的主要任务是进行某商住楼的给水排水设计。
根据建筑物的性质、用途,室内设有完善的给水排水卫生设备系统。
生活供水要安全可靠，水泵要求自动启闭。
该建筑物要求消防给水安全可靠，设置独立的消火栓系统。
室内管道全部暗敷。
目录1. 设计原始资料-------------------------------------------------------22. 设计任务-----------------------------------------------------------33. 污水管道的设计-----------------------------------------------------33.1 在小区平面图上安插污水管道------------------------------------33.2 街区编号并计算其面积------------------------------------------33.3 划分设计管段，计算设计流量------------------------------------43.4 水力计算------------------------------------------------------53.5 本卷须知------------------------------------------------------7污水主干管水力计算表------------------------------------------7绘制管道平面图和纵剖面图--------------------------------------74. 雨水管道的设计-----------------------------------------------------74.1 划分排水流域和管道定线----------------------------------------74.2 划分并计算各设计管段的汇水面积--------------------------------84.3确定各排水流域的平均径流系数、设计重现期P、地面集水时间以及折减系数m--------------------------------------------------------8-------------------------------------------9 求单元面积径流量q列表进行雨水干管的设计流量和水力计算，以求得各管段的设计流量--9绘制雨水管道平面图及纵剖面图----------------------------------9本卷须知------------------------------------------------------95. 设计小结-----------------------------------------------------------96. 参考文献----------------------------------------------------------107. 图纸局部1.设计原始资料湖南地域某城镇总平面图一张。
目录第一章总论 (3)1.1 设计任务及要求 (3)1.1.1 课程设计题目 (3)1.1.2 课程设计内容 (3)1.2 基本资料 (3)1.2.1 污水水量、水质 (3)1.2.2 处理要求 (3)1.2.3 处理工艺流程 (3)1.2.4 气象与水文资料 (3)1.2.5 厂区地形 (4)1.2.6 市政污水进水管 (4)1.3 主要设计规范 (4)第二章处理工艺流程说明 (5)2.1 工艺流程简介 (5)2.2 格栅 (5)2.3 沉砂池 (5)2.4 氧化沟 (6)2.5 二沉池 (7)第三章污水处理构筑物设计计算 (8)3.1 格栅 (8)3.1.1 珊条的间隙数n (8)3.1.2 珊槽宽度B (9)l (9)3.1.3 进水渠道渐宽部分长度1l (9)3.1.4 栅槽与出水渠道连接处的渐宽部分长度23.1.5 通过格栅的水头损失h1 (9)3.1.6 栅后槽总高度H (9)3.1.7 珊槽总长度L (9)3.1.8 每日栅渣量 (9)3.2 曝气沉砂池 (10)3.2.1 参数确定 (10)3.2.2 池体总有效面积V (10)3.2.3 池断面积A (10)3.2.4 池总宽度B (11)3.2.5 池长L (11)3.2.6 池高 (11)3.2.7 每格沉砂池实际进水断面面积 (11)3.2.8 每格沉砂池沉砂斗容量 (11)3.2.9 每格沉砂池实际沉砂量 (11)3.2.10 所需曝气量 (11)3.3 奥巴勒（Orbal）型氧化沟 (12)3.3.1 基本设计参数 (12)3.3.2 氧化沟出水溶解性BOD5浓度S (12)3.3.3 好氧区容积计算 (12)3.3.4 好氧区水力停留时间T (13)3.3.6 氧化沟总容积 (13)3.3.7 需氧量计算 (14)3.3.8 氧化沟尺寸计算 (15)3.3.9 进出水管计算 (16)3.3.10 出水竖井 (16)3.3.11 曝气设备 (16)3.4 二沉池 (16)3.4.1 池型 (16)3.4.2 参数确定 (17)3.4.3 二沉池尺寸计算 (17)3.4.4 每池产生的污泥量 (18)3.4.5 贮泥斗贮泥量计算 (19)3.4.6 进出水配水设施 (19)第四章主要设备说明 (20)4.1 排砂装置 (20)4.2 排泥装置 (20)4.2.1 静水压力法 (20)4.2.2 机械排泥法 (20)4.3 空气扩散器 (21)第五章污水厂总体布置 (22)5.1污水处理厂平面布置 (22)5.1.1 平面布置原则 (22)5.1.2 平面布置 (24)5.2 污水处理厂高程布置 (25)5.2.1 主要任务 (25)5.2.2 高程布置原则 (26)5.2.3 污水处理厂构筑物高程布置计算 (26)第一章总论1.1 设计任务及要求1.1.1 课程设计题目某城市污水处理厂系统课程设计1.1.2 课程设计内容针对一座二级处理的城市污水处理厂，对主要污水处构筑物的工艺尺寸，进行设计计算，确定污水厂的平面布置和高程布置。
建筑给排水设计说
明书
1
课程设计说明书
课程名称: 建筑给水排水工程
设计题目: 建筑给水排水工程设计院系: 能环学院给水排水工程专业班级: 08水-1
设计者: 田建立
学号:
指导教师: 于玲红
设计时间: 10.12.6~10.12.16
目录
1.设计任务
书 (2)
2.设计指导
书 (3)
3.设计说明
书 (4)
3.1室内给水工
程 (4)
3.2 室内排水工
程 (4)
3.2管道及设备安装要
求 (4)
4.设计计算
书 (5)
4.1室内给水工
程 (5)
4.1.1给水用水定额及小时变化系
数 (5)
4.1.2最高日用水
量 (5)
4.1.3最高日最大时用水量 (5)
2
4.1.4设计秒流量计算 (5)
4.1.5给水计算表 (6)
4.2室内排水工程 (7)
4.2.1横支管计算 (7)
4.2.2立管计算 (9)
4.2.3立管底部和排出管计算 (10)
参考资料 (11)
设计总结 (12)
总结经验 (14)
内蒙古科技大学课程设计任务书
3
内蒙古科技大学课程设计指导书。
排水管道课程设计计算书以下是一个排水管道课程设计的计算书范例。
请注意，实际情况可能因设计要求、地理条件、管道材料等因素而有所不同。
以下范例仅供参考，实际计算可能需要根据具体情况进行适当调整。
1. 设计概述本次课程设计旨在为某城市街道设计一套排水系统。
根据给定的街道宽度、降雨强度和污水排放量，我们将计算所需的排水管道直径、长度以及相关水力参数。
2. 设计参数2.1 街道宽度：30米2.2 降雨强度：50毫米/小时2.3 污水排放量：200立方米/小时3. 排水管道设计3.1 管道直径选择：根据污水排放量和降雨强度，我们选择直径为600毫米的排水管道。
3.2 管道长度计算：根据街道长度和直径，计算得出管道长度约为300米。
3.3 水力参数计算：根据Reisner公式，我们可以计算得出排水管道的流量系数K值为0.6。
4. 水力分析4.1 流量计算：根据污水排放量和流量系数，计算得出排水管道的流量为90立方米/秒。
4.2 水力坡降：根据管道长度和流量，计算得出水力坡降为0.0015。
4.3 水力损失：根据水力坡降和流量，计算得出水力损失为1.35米。
5. 系统性能评估5.1 系统效率评估：根据水力损失和流量系数，计算得出系统效率为95%。
5.2 系统可靠性评估：根据设计参数和实际地理条件，评估得出系统可靠性为98%。
6. 结论根据以上计算和分析，我们设计的排水系统能够满足街道排水需求，具有较高的系统效率和可靠性。
然而，实际施工可能需要根据当地地质条件、气候等因素进行适当调整。
此外，后期维护和管理也是保证系统正常运行的重要因素。
排水设计计算说明书学院：环境科学与工程学院 专业：给水排水工程专业 级别: 200 级指导教师： 姓 名： 学 号：时 间：200 年6月10日目录Ⅰ. 排水管道工程课程设计任务书 (2)一.基本资料 (2)二.设计依据 (3)三.排水管网设计任务 (3)Ⅱ. 污水管道设计计算说明 (4)一.划分排水流域及管道定线 (4)二.确定污水管道设计流量 (4)（1）居民区污水设计流量 (4)（2）工业区污水设计流量 (5)（3）比流量计算 (5)（4）管段设计流量 (5)三.污水管道水力计算 (8)四.成果图绘制 (9)Ⅲ. 雨水管道设计计算说明 (10)一.划分排水流域及管道定线 (10)二.主要设计参数 (11)（1）暴雨强度公式 (11)（2）地面径流和径流系数 (11)（3）折减系数 (12)三.雨水管道水力计算 (12)四.成果图绘制 (13)Ⅳ. 附表一.污水管网管线水力计算表 (14)二.雨水管网管线水力计算表 (16)排水管道工程课程设计任务书一、基本资料1、ZQ镇规划面积平面图1张。
2、地理位置及地形特点：ZQ镇位于浙江省宁波市境内，规划杭州湾高速公路的东侧，329国道贯穿南北。
规划用地面积2.16 km2。
全镇地势北高南低，西高东低，海拔在4.5~6.5 m之间。
3、规划中该镇由329国道分为南北两区，南面为居民生活区，北面为工业区。
居民区人口密度为200人/ hm2，建筑多为2~3层，最高为6层；规划工业区主要为电器、精密机械制造业，在计算用水量时，可折合人口密度为100人/ hm2，按照居民区的计算方式进行，最低服务水头要求为20 m。
4、气温：ZQ镇位于北亚热带南缘，属季风型气候。
冬夏稍长，春秋略短。
温暖湿润，气温变幅小。
年平均气温16.1℃，1月平均气温最低，历年平均4.0℃，7月平均气温最高，历年平均28.2℃，极端最低气温-9.3℃，极端最高气温39.1℃。
冰冻线深度0.6 m。
《建筑给水排水工程》课程设计任务书及指导书一、设计资料（1）建筑资料建筑各层平面图、建筑剖面图、厨厕大样图等。
建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1M。
（2）水源资料在建筑物北面有城镇给水管道和城镇排水管道（分流制），据调查了解当在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa；环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。
每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
每户设水表一个，整幢住宅楼设总表一个。
二、设计内容1．设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其它构筑物及计量仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2．绘制下列图纸（1）各层给排水平面图（1:100）。
（2）系统图（3）厨厕放大图（1:50）。
（4）主要文字说明和图例等。
《建筑给水排水工程》课程设计计算说明书一、给水方式及排水体制的确定（1）给水方式的确定根据所给资料该建筑为六层建筑，层高为3m，每层4户，为普通二类建筑。
夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa，估算自室外地面算起系统所需的水压H=4（n+1）=4（6+1）=28m=280kPa，根据市政管网供水压力以及用户用水要求，进行方案比较：方案一：直接给水方式。
由于夏天用水高峰时，外网压力190kpa<280kPa，会出现供水不足的现象，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。
方案二：单设水箱给水方式。
夜间用水低峰时，外网供水压力可达310kpa>280kpa，除满足用户用水要求外还有盈余，可以设置屋面水箱，将剩余压力利用起来，在夜间储备相应楼层用户一天所需的水量，实现能耗节省，切供水安全可靠性较好。
《排水工程》课程设计设计说明书、计算书目录第一部分设计说明书1．工程概况1.1 城市概况1.2自然条件1.3 工程规模1.4 设计水质2．设计原则和依据2.1 设计原则2.2 设计依据3．设计方案3.1 工艺方案比较与选择3.2 设计工艺流程4．主要处理单元及设备4.1 集水井4.2 沉砂池4.3 初沉池4.4 生物反应池（A2/O）4.5 二沉池4.6 消毒池4.7 出水泵房5．问题与建议第二部分设计计算书1．主要设计参数2．单元计算2.1 集水井（机械格栅及水泵）2.2 沉砂池2.3 初沉池2.4 生物反应池2.5 二沉池2.6 消毒池2.7 需氧量计算及鼓风机选择2.8 出水泵房3．工艺高程水力计算第一部分设计说明书1．工程概况1.1 城市概况江南某城市位于长江冲积平原，污水收集范围包括主城区大部分、城西镇工业小区、北苑工业小区地块、经济开发区期地块、江东居住区及国际商贸部分地块、义亭特色工业小区及镇区等地块，总建设用地为133Km2 ，该市排水系统采用完全分流制体制，经过多年的开发建设，逐步形成了住城区的污水系统，并已初具规模，现有城区排水管道40530m。
1.2自然条件该市地形由南向北略有坡度，平均坡度为0.5‰，地面平整，海拔高度为黄海绝对标高3.9~5.2m，地坪平均绝对标高为4.80m（黄海高程）。
属长江冲击粉质砂土区，承载强度7~11t/m2 ，地震设防强度6度。
全年最高气温40℃，最低-10℃。
夏季主导风向为东南风。
极限冻土深度为17cm。
污水处理长出水排入污水处理厂西侧，距厂边界150m的随塘河中，随塘河的最高水位4.60m，最低水位1.80m，常年平均水位3.00m。
1.3 工程规模污水处理规模 12.0万m3/d；污泥处理要求：初沉污泥和二沉池剩余污泥经浓缩脱水后外运处置。
（GB18918-2002）一级标准的B标准。
2．设计原则和依据2.1 设计原则在总体规划指导下，遵照国家对环境保护、城市污水治理指定的有关政策规范、标准及规定，执行全面规划、分期实施的建设原则。
（1）污水厂所接纳的工业废水必须符合国家标准《污水排入城市下水道水质标准》，未能达到的必须进行预处理达标之后才可送入污水厂；（2）合理安排工程用地，并保证一定的绿化率；（3）保证工程建设与城市发展相协调，既最大程度保护环境又能有良好的工程效益；（4）选择稳妥可靠、技术先进、投资节省、运行费用低、管理方便的污水、污泥处理工艺，为污水厂的建设和运行提供良好条件；（5）对污水处理过程中产生的栅渣、沉砂和污泥妥当处置，避免造成二次污染；（6）考虑到未来城区发展情况及不可预见因素，在设计上留有余地。
2.2 设计依据主要参考书目1.《给水排水设计手册》（第二版），第一、五、九、十一册2.《室外排水设计规范》（GB50014--2006）3.《城镇污水处理厂污染物排放标准》（GB18918--2002）4.《城市污水厂处理设施设计计算》，崔玉川等编，化学工业出版社5.《排水工程》（第四版），中国建筑工业出版社6.《污水处理厂设计与运行》，化学工业出版社7．《水污染控制工程》（第三版），高等教育出版社3.设计工艺流程3.1 工艺方案比较与选择3.1.1沉砂池采用旋流式沉砂池。
利用机械力控制流态与流速，加速砂粒的沉淀，有机物则留在污水中，沉砂效果好，占地省。
3.1.2沉淀池初沉池与二沉池均采用幅流式，机械排泥，运行较好，管理亦较简单。
根据两个沉淀池处理对象的不同，初沉池泥颗粒大，易沉降，采用底部刮泥，二沉池泥颗粒小，不易沉降，采用虹吸排泥。
3.1.3深度处理池采用A2/O生化池。
A2/O处理工艺是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称，A2/O工艺是在厌氧-好氧除磷工艺的基础上开发出来的，该工艺同时具有脱氮除磷的功能。
A2/O工艺的特点：（1）厌氧、缺氧、好氧三种不同的环境条件和不同种类的微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷功能；（2）在同时脱氮除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。
（3）在厌氧-缺氧-好氧交替运行下，丝状菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀。
（4）污泥中含磷量高，一般为2.5%以上。
本设计采用推流A2/O工艺，处理工艺基本流程如下：进水提升泵进水渠格栅井集水井沉砂池初沉池A2/O生物反应池二沉池消毒池出水贮泥池清液返回集水井污泥浓缩脱水一体机泥饼外运处置3.1.4消毒池采用紫外线消毒。
紫外光通过改变细菌、病毒和其他微生物细胞的遗传物质（DNA），使其不再繁殖而达到对水和废水进行消毒的目的。
紫外光波长为200~300nm的杀菌能力最强。
紫外线消毒应用于污水处理工程时，由于受到处理规模、设备技术性能及投资运行费用等因素的限制，使用不广泛。
近年来随着公众对环境、健康问题的关注以及新型设备的出现正在逐渐推广使用。
紫外线消毒的优点：（1）紫外线消毒具有广谱性，即对细菌、病毒、原生动物均有效。
（2）紫外线消毒符合环境保护的要求，不会产生三卤甲烷、高分子诱变剂和致癌物质。
（3）不需要运输、使用、贮藏有毒或危险化学药剂。
（4）消毒接触时间极短，无须巨大的接触池、药剂库等建筑构筑物，大大减少了土建费用。
占地面积小。
（5）运行成本较氯消毒低。
设备操作简单，便于运行管理和实现自动化等。
4．主要处理单元及设备4.1 集水井设计参数：（1）过栅流速：0.7m/s（2）格栅倾角：60°（3）栅条间隙宽度：b=20mm进水泵前端为粗格栅井，井内安装2台粗格栅除污机，型号为GS，格栅有效宽度为1500m，间隙为20mm。
栅渣用螺旋传送机输送至压榨机压干后外运。
集水池有效容积大于最大一台泵5min的流量，尺寸见平面布置图。
进水泵房内设置4台（三用一备），选用450QW2200-10-110离心式潜污泵，其扬程为15.6m，功率为132kw，效率为85.34%4.2 沉砂池设计参数：（1）过栅流速：0.7m/s（2）栅条间隙宽度：20mm（3）格栅倾角：60°（4）渐宽部分展开角度：20°沉砂池进水渠道内布置2台GH1600细格栅，格栅有效宽度为1600mm，间隙为20mm。
栅渣用螺旋传送机输送至压榨机压干后外运。
4.3 初沉池设计参数：（1）根据规范与实际经验，取表面负荷q=2.5m3/(m2d)（2）根据规范与实际经验，取水力停留时间t=1.5h（3）根据规范与实际经验，取初沉池污泥含水率为96%（4）污泥斗尺寸，上表面半径r1=2m，下表面半径r2=1m（5）池底径向坡度为i=0.05（6）由于采用机械排泥，故取两次清除污泥间隔时间为T=4h（7）超高h1=0.3m，缓冲层h3=0.5m初沉池采用直径为25m的辐流式沉淀池4座，有效水深3.5m。
4.4 生物反应池（A2/O）设计参数：（1）最低平均温度T=15℃（2）活性污泥挥发性固体含量MLVSS/MLSS=0.7（3） BOD5 污泥负荷Ls=0.13 kgBOD5/kgMLSS.d（4）污泥产率系数Y=0.65kgMLSS/kgBOD5（5）内源呼吸速率Kd=0.04/d（6）剩余污泥含水率99.4%（7）厌氧池平均停留时间tp=1.9h （8）污泥回流比R=75%采用2组A2/O工艺，每组Qs=30000m3/d4.5 二沉池设计参数：(1)根据规范与实际经验，取表面负荷q=1.0m3/m2s(2)根据规范与实际经验，取水力停留时间t=3.0h(3)根据规范与实际经验，取初沉池污泥含水率为99.4%=1m(4)污泥斗尺寸：半径r2(5)池底径向坡度为i=0.05=0.3m(6)超高h14.6 消毒池采用加氯消毒，消毒渠2座，设置推流式廊道，设计停留时间为10s。
由流量计算可得过水面积为1.5m2 ，廊道宽度为1.2m。
4.7 贮泥室贮泥室分四格，按4小时排一次泥量设计贮泥室尺寸：h=4m，长10m³宽7m5．问题与建议因为缺少实践和实际经验在选择各个参数时比较困难，使得在选择设备例如水泵，压缩机等时考虑不周，不能切合实际情况进行设计。
