防雷工程全套资料综合版

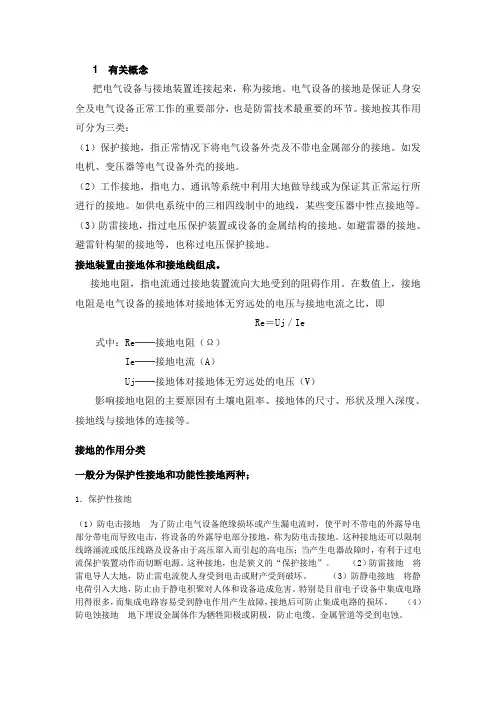

1有关概念把电气设备与接地装置连接起来，称为接地。

电气设备的接地是保证人身安全及电气设备正常工作的重要部分，也是防雷技术最重要的环节。

接地按其作用可分为三类：（1）保护接地，指正常情况下将电气设备外壳及不带电金属部分的接地。

如发电机、变压器等电气设备外壳的接地。

（2）工作接地，指电力、通讯等系统中利用大地做导线或为保证其正常运行所进行的接地。

如供电系统中的三相四线制中的地线，某些变压器中性点接地等。

（3）防雷接地，指过电压保护装置或设备的金属结构的接地。

如避雷器的接地、避雷针构架的接地等，也称过电压保护接地。

接地装置由接地体和接地线组成。

接地电阻，指电流通过接地装置流向大地受到的阻碍作用。

在数值上，接地电阻是电气设备的接地体对接地体无穷远处的电压与接地电流之比，即Re＝Uj／Ie式中：Re──接地电阻（Ω）Ie──接地电流（A）Uj──接地体对接地体无穷远处的电压（V）影响接地电阻的主要原因有土壤电阻率、接地体的尺寸、形状及埋入深度、接地线与接地体的连接等。

接地的作用分类一般分为保护性接地和功能性接地两种；1．保护性接地（1）防电击接地为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。

这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。

这种接地，也是狭义的“保护接地”。

（2）防雷接地将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。

（3）防静电接地将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。

特别是目前电子设备中集成电路用得很多，而集成电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。

（4）防电蚀接地地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道等受到电蚀。

2．功能性接地（1）工作按地为了保证电力系统运行，防止系统振荡．保证继电保护的可靠性，在交直流电力系统的适当地方进行接地，交流一般为中性点，直流一般为中点，在电子设备系统中，则称除电子设备系统以外的交直流接地为功率地。

防雷知识学习资料1、问答题（江南博哥）防雷装路竣工验收应当提交哪些材料？答案：（一）《防雷装络竣工验收申请书》；（二）《防雷装路设计核准书》；（三）防雷工程专业施工单位和人员的资质证和资格证书；（四）由省、自治区、直辖市气象主管机构认定防雷装路检测资质的检测机构出具的《防雷装路检测报告》；（五）防雷装珞竣工图等技术资料；（六）防雷产品出厂合格证、安装记录和由国家认可防雷产品测试机构出具的测试报2、多选接闪器包括：（）A、避雷针B、避雷带（线）避雷网C、用作接闪器的金属属面和金属物件等答案：A,B,C3、单选在TT系统中，当SPI）在剩余电流保护器（RCD）的电源侧时，UC不应小于（）oA.1.15UB.1.55UC.1.55U0D.1.15U0答案：D4、单选避雷针一般用镀锌圆钢或焊接钢管制成，烟囱上的针直径不应小于（）A、12mmB、16mmC、20mmD、25mm答案：C5、单选减小雷电造成的电磁效应对室内设备的影响的方法是（）A、接闪B、屏蔽C、布线D、引下答案：B6、问答题《防雷减灾管理办法》等规章都具体规定了防雷装谿的检测周期，请简述理由。

答案：理由主要有二条，（1）安全工作责任重大，必须做到万无一失。

防雷工作是安全工作的一部分，也必须做到万无一失。

（2）自然界中能够引起防雷装珞失效的原因很多，如：由于修缮建（构）筑物或者建（构）筑物本身的变形使防雷装至各的保护情况发生变化；因挖土方、敷设其它管（线）路或者种植树木而挖断接地装谿；因锈蚀或者机械力的损伤而折断明装导体；接闪器因接受雷击而熔化或折断；断接卡因为有腐蚀等造成接触不良。

7、问答题接地体设谿的基本要求答案：（1）、接地体的埋设地点应选择在土壤电阻率低的地方；（2）、接地体的埋设要注意安全问题，尽量埋设在人走不到的地方，以免其产生的跨步电压危害人身安全；（3）、应保证接地系统结构中各部分之间具有良好的电气导通性；（4）、接地体的埋设应具有适合的深度；（5）、应注意减小接地体的接触电阻。

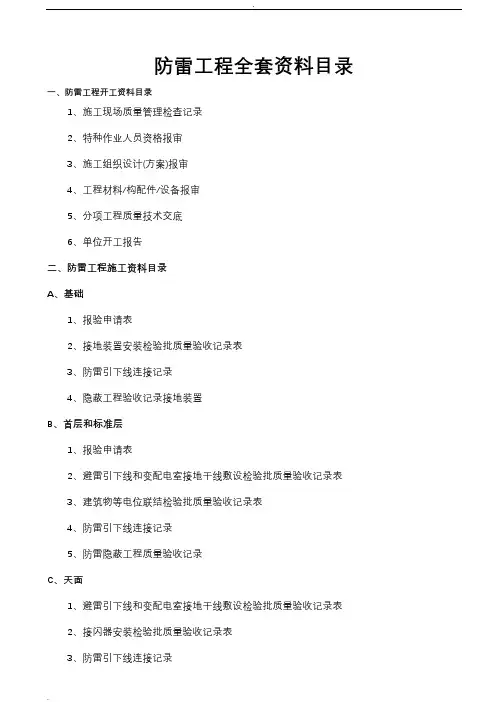

防雷工程全套资料目录一、防雷工程开工资料目录1、施工现场质量管理检查记录2、特种作业人员资格报审3、施工组织设计(方案)报审4、工程材料/构配件/设备报审5、分项工程质量技术交底6、单位开工报告二、防雷工程施工资料目录A、基础1、报验申请表2、接地装置安装检验批质量验收记录表3、防雷引下线连接记录4、隐蔽工程验收记录接地装置B、首层和标准层1、报验申请表2、避雷引下线和变配电室接地干线敷设检验批质量验收记录表3、建筑物等电位联结检验批质量验收记录表4、防雷引下线连接记录5、防雷隐蔽工程质量验收记录C、天面1、避雷引下线和变配电室接地干线敷设检验批质量验收记录表2、接闪器安装检验批质量验收记录表3、防雷引下线连接记录4、防雷隐蔽工程质量验收记录三、防雷工程竣工资料目录1、工程竣工验收申请表2、防雷及接地装置安装分部（子分部）工程验收记录3、分项工程质量验收记录（接地装置）4、分项工程质量验收记录（避雷引下线）5、分项工程质量验收记录（建筑物等电位装置安装）6、分项工程质量验收记录（接闪器安装）7、单位(子单位)工程质量控制资料核查记录8、单位（子单位）工程安全和功能检验治疗核查及主要功能抽查记录9、单位（子单位）工程观感质量检查记10、电气接地电阻测试记录11、防雷及接地装置子分部工程质量验收申请表12、防雷及接地装置安装子分部工程质量验收纪要13、工程总结14、卷内目录施工现场质量管理检查纪录GD2201001□□开工日期：年月日特种作业人员资格报审表工程名称：编号：施工组织设计(方案)报审表工程名称: GD2202002□□单位工程施工组织设计、施工方案工程名称：XX防雷工程工程地址：施工单位：编制单位：编制人：编制日期：年月日审批负责人：审批日期：年月日目录1、项目概况 (8)2、编制依据 (8)3、质量目标 (9)4、施工管理组织和部署 (9)4.1 施工管理机构和劳动力组织 (9)4.1.1施工管理机构 (9)4.1.2项目人员职责与权限 (10)4.1.3施工人员的组织 (10)4.2 施工准备 (11)4.3 施工流程和进度 (11)4.4 施工现场的布置和运输 (12)4.5 材料组织供应、使用计划和技术要求 (12)4.6 机具设置、仪表 (13)4.7 施工现场管理 (13)4.8 施工工期控制 (13)4.8.1统筹安排、均衡施工 (13)4.8.2强化计划管理、合理调控 (13)5、测试和验收 (14)6、竣工资料 (14)7、各种保障措施 (14)7.1焊接 (14)7.2焊接要求 (15)7.3安全管理措施 (16)7.4 文明施工管理措施 (17)7.5 施工技术质量管理措施 (17)7.6 项目质量因素的控制与检测点 (18)8、实施方案文字说明 (18)8.1 编制说明 (18)8.2 实施方案 (18)8.3接地系统 (12)8.4 接闪器系统 (12)8.5 其它要求 (13)施工组织方案1、项目概况XX防雷工程位于广州市科学城，属亚热带气候区，该地区年平均雷暴日数为80.1天，属雷暴高发区，房屋为小高层框架结构。

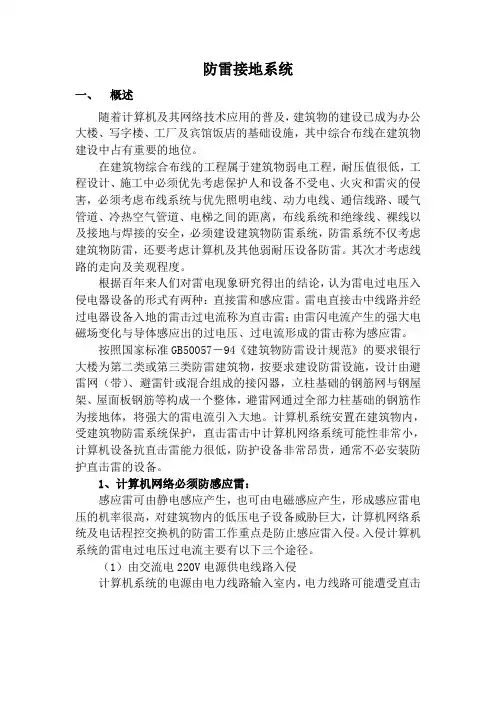

防雷接地系统一、概述随着计算机及其网络技术应用的普及，建筑物的建设已成为办公大楼、写字楼、工厂及宾馆饭店的基础设施，其中综合布线在建筑物建设中占有重要的地位。

在建筑物综合布线的工程属于建筑物弱电工程，耐压值很低，工程设计、施工中必须优先考虑保护人和设备不受电、火灾和雷灾的侵害，必须考虑布线系统与优先照明电线、动力电线、通信线路、暖气管道、冷热空气管道、电梯之间的距离，布线系统和绝缘线、裸线以及接地与焊接的安全，必须建设建筑物防雷系统，防雷系统不仅考虑建筑物防雷，还要考虑计算机及其他弱耐压设备防雷。

其次才考虑线路的走向及美观程度。

根据百年来人们对雷电现象研究得出的结论，认为雷电过电压入侵电器设备的形式有两种：直接雷和感应雷。

雷电直接击中线路并经过电器设备入地的雷击过电流称为直击雷；由雷闪电流产生的强大电磁场变化与导体感应出的过电压、过电流形成的雷击称为感应雷。

按照国家标准GB50057－94《建筑物防雷设计规范》的要求银行大楼为第二类或第三类防雷建筑物，按要求建设防雷设施，设计由避雷网（带）、避雷针或混合组成的接闪器，立柱基础的钢筋网与钢屋架、屋面板钢筋等构成一个整体，避雷网通过全部力柱基础的钢筋作为接地体，将强大的雷电流引入大地。

计算机系统安置在建筑物内，受建筑物防雷系统保护，直击雷击中计算机网络系统可能性非常小，计算机设备抗直击雷能力很低，防护设备非常昂贵，通常不必安装防护直击雷的设备。

1、计算机网络必须防感应雷：感应雷可由静电感应产生，也可由电磁感应产生，形成感应雷电压的机率很高，对建筑物内的低压电子设备威胁巨大，计算机网络系统及电话程控交换机的防雷工作重点是防止感应雷入侵。

入侵计算机系统的雷电过电压过电流主要有以下三个途径。

（1）由交流电220V电源供电线路入侵计算机系统的电源由电力线路输入室内，电力线路可能遭受直击雷和感应雷；直击雷击中高压电力线路，经过变压器耦合到220伏低压，入侵计算机供电设备；另外低压线路也可能被直击雷击中或感应出雷电过电压。

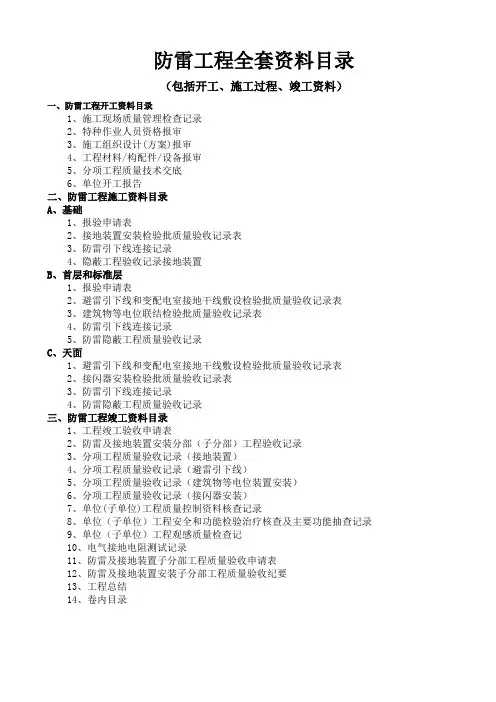

防雷工程全套资料目录（包括开工、施工过程、竣工资料）一、防雷工程开工资料目录1、施工现场质量管理检查记录2、特种作业人员资格报审3、施工组织设计(方案)报审4、工程材料/构配件/设备报审5、分项工程质量技术交底6、单位开工报告二、防雷工程施工资料目录A、基础1、报验申请表2、接地装置安装检验批质量验收记录表3、防雷引下线连接记录4、隐蔽工程验收记录接地装置B、首层和标准层1、报验申请表2、避雷引下线和变配电室接地干线敷设检验批质量验收记录表3、建筑物等电位联结检验批质量验收记录表4、防雷引下线连接记录5、防雷隐蔽工程质量验收记录C、天面1、避雷引下线和变配电室接地干线敷设检验批质量验收记录表2、接闪器安装检验批质量验收记录表3、防雷引下线连接记录4、防雷隐蔽工程质量验收记录三、防雷工程竣工资料目录1、工程竣工验收申请表2、防雷及接地装置安装分部（子分部）工程验收记录3、分项工程质量验收记录（接地装置）4、分项工程质量验收记录（避雷引下线）5、分项工程质量验收记录（建筑物等电位装置安装）6、分项工程质量验收记录（接闪器安装）7、单位(子单位)工程质量控制资料核查记录8、单位（子单位）工程安全和功能检验治疗核查及主要功能抽查记录9、单位（子单位）工程观感质量检查记10、电气接地电阻测试记录11、防雷及接地装置子分部工程质量验收申请表12、防雷及接地装置安装子分部工程质量验收纪要13、工程总结14、卷内目录施工现场质量管理检查纪录GD2201001□□开工日期：年月日特种作业人员资格报审表工程名称：编号：本表一式三份，建设单位、监理单位和施工单位各一份。

施工组织设计(方案)报审表工程名称: GD2202002□□单位工程施工组织设计、施工方案工程名称：XX防雷工程工程地址：施工单位：编制单位：编制人：编制日期：年月日审批负责人：审批日期：年月日目录1、项目概况 (7)2、编制依据 (7)3、质量目标 (7)4、施工管理组织和部署 (7)4.1 施工管理机构和劳动力组织 (8)4.1.1施工管理机构 (8)4.1.2项目人员职责与权限 (8)4.1.3施工人员的组织 (9)4.2 施工准备 (9)4.3 施工流程和进度 (10)4.4 施工现场的布置和运输 (10)4.5 材料组织供应、使用计划和技术要求 (10)4.6 机具设置、仪表 (10)4.7 施工现场管理 (11)4.8 施工工期控制 (11)4.8.1统筹安排、均衡施工 (11)4.8.2强化计划管理、合理调控 (11)5、测试和验收 (11)6、竣工资料 (12)7、各种保障措施 (12)7.1焊接 (12)7.2焊接要求 (12)7.3安全管理措施 (13)7.4 文明施工管理措施 (14)7.5 施工技术质量管理措施 (14)7.6 项目质量因素的控制与检测点 (14)8、实施方案文字说明 (15)8.1 编制说明 (15)8.2 实施方案 (15)8.3接地系统 (12)8.4 接闪器系统 (12)8.5 其它要求 (13)施工组织方案1、项目概况XX防雷工程位于广州市科学城，属亚热带气候区，该地区年平均雷暴日数为80.1天，属雷暴高发区，房屋为小高层框架结构。

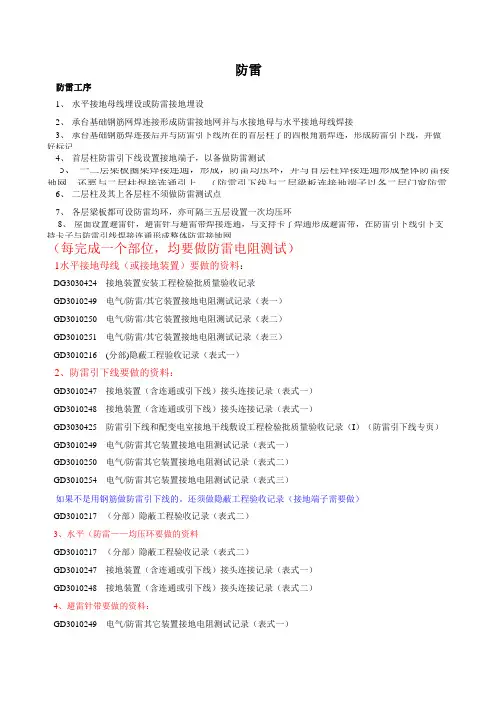

防雷防雷工序1、水平接地母线埋设或防雷接地埋设2、承台基础钢筋网焊连接形成防雷接地网并与水接地母与水平接地母线焊接3、承台基础钢筋焊连接后并与防雷引下线所在的首层柱了的四根角筋焊连，形成防雷引下线，并做好标记4、首层柱防雷引下线设置接地端子，以备做防雷测试5、一二层梁板圈梁焊接连通，形成，防雷均压环，并与首层柱焊接连通形成整体防雷接地网，还要与二层柱焊接连通引上，（防雷引下线与二层梁板连接地端子以备二层门窗防雷6、二层柱及其上各层柱不须做防雷测试点7、各层梁板都可设防雷均环，亦可隔三五层设置一次均压环8、屋面设置避雷针，避雷针与避雷带焊接连通，与支持卡了焊通形成避雷带，在防雷引下线引下支持卡子与防雷引线焊接连通形成整体防雷接地网（每完成一个部位，均要做防雷电阻测试）1水平接地母线（或接地装置）要做的资料：DG3030424 接地装置安装工程检验批质量验收记录GD3010249 电气/防雷/其它装置接地电阻测试记录（表一）GD3010250 电气/防雷/其它装置接地电阻测试记录（表二）GD3010251 电气/防雷/其它装置接地电阻测试记录（表三）GD3010216 (分部)隐蔽工程验收记录（表式一）2、防雷引下线要做的资料：GD3010247 接地装置（含连通或引下线）接头连接记录（表式一）GD3010248 接地装置（含连通或引下线）接头连接记录（表式一）GD3030425 防雷引下线和配变电室接地干线敷设工程检验批质量验收记录（I）（防雷引下线专页） GD3010249 电气/防雷其它装置接地电阻测试记录（表式一）GD3010250 电气/防雷其它装置接地电阻测试记录（表式二）GD3010254 电气/防雷其它装置接地电阻测试记录（表式三）如果不是用钢筋做防雷引下线的。

还须做隐蔽工程验收记录（接地端子需要做）GD3010217 （分部）隐蔽工程验收记录（表式二）3、水平（防雷——均压环要做的资料GD3010217 （分部）隐蔽工程验收记录（表式二）GD3010247 接地装置（含连通或引下线）接头连接记录（表式一）GD3010248 接地装置（含连通或引下线）接头连接记录（表式二）4、避雷针带要做的资料：GD3010249 电气/防雷其它装置接地电阻测试记录（表式一）。

防雷接地工程施工方案全套资料(全套标准方案，可以直接使用，可编辑优秀版资料，欢迎下载）防雷接地工程施工方案1 工程概况本工程接地极利用基础梁内钢筋,每根梁内两根大于φ16主筋通长焊接，焊接长度大于10cm；室外预留100×100×10钢板作为辅助接地极用，埋深为室外地坪下1。

2米；变配电室、弱电室内预留100×100×10钢板，距室内地平0.5米；避雷引上线利用柱内筋两根大于φ16引上；接地电阻要求小于1欧姆;测试点预留距地0.5米，测试点位置如下：19—B、19—R、21—B、21-R。

2 防雷接地施工顺序材料准备→材料验收→基础接地体焊接→柱内主筋焊接→各层钢筋焊接→屋面避雷网(针）焊接→接地电阻测试→移交2。

1 材料要求工程防雷引上、引下线搭接及直螺纹跨接钢筋均利用土建施工的下脚料，钢筋的检验随土建的钢筋检验；防雷网支持件扁铁（钢筋）的镀锌层应均匀,无明显机械损伤，焊条等应有合格证。

2.2 操作工艺工艺流程：施工准备-—支持件预埋—-避雷带焊接-—测试。

2.3 操作要求本工程利用基础梁和柱内主筋连接成一个完整的接地极，接地电阻小于1Ω。

利用梁内、柱内主筋作为引上和引下线，每梁、柱2根大于φ16，梁内主筋、柱内主筋连接采用直螺纹，柱内主筋在直螺纹连接处采用φ18钢筋上下跨焊；梁与柱交接处采用φ18钢筋焊接，并且上端与屋面避雷网焊接；为保证施工质量，施工时派专人负责防雷接地的施工，以免后续施工上、下层接地钢筋不是同一根钢筋，造成接地级起不到应有作用。

施工前对柱、梁内焊接钢筋做出规定，在基础梁上利用两边的两根钢筋作接地体，引上、引下线在圆弧部位利用柱内外侧两根钢筋，其它部位利用柱内北侧两边的钢筋作引上、引下线，并做好记录（位置见附图一），施工时用红油漆进行标识。

梁内主筋、柱内主筋连接采用直螺纹，作为接地极的两根钢筋，柱内主筋在直螺纹连接处采用φ18钢筋上下跨焊；梁与柱交接处采用φ18钢筋焊接,搭接焊长度双面焊不应小于100mm，单面焊不应小于200 mm。

防雷工程施工资料一、工程概述本项目为XX公司办公楼防雷工程，位于XX市，建筑物为一栋高度为15米的办公大楼。

根据《建筑物防雷设计规范》GB 50057-2010和《建筑物防雷工程施工与质量验收规范》GB 50601-2010的要求，结合建筑物的用途、结构、位置和环境等因素，确定本工程的防雷等级、防雷区域和防雷措施。

二、防雷设计方案1. 外部防雷装置（1）接闪器：在建筑物最高点安装一根避雷针，作为接闪器，引导直击雷电流进入引下线。

（2）引下线：沿建筑物屋顶四周敷设引下线，将接闪器捕捉的雷电流引至接地装置。

（3）接地装置：在建筑物底部设置接地网，将引下线与接地网连接，将雷电流导入大地。

2. 内部防雷装置（1）屏蔽导体：在建筑物内部重要设备区域安装屏蔽导体，减小雷电流在建筑物内部的电磁效应。

（2）等电位连接件：将建筑物内部的电气设备金属外壳与屏蔽导体连接，实现等电位防护。

（3）电涌保护器：在建筑物内部电气设备进线处安装电涌保护器，防护雷电流侵入。

三、施工方法及工艺1. 接闪器安装（1）采用塔吊将避雷针材料吊至建筑物最高点。

（2）将避雷针安装于支架上，与预埋钢板可靠焊接。

（3）避雷针底座满焊，与墙体避雷带可靠焊接。

（4）注意事项：施工人员佩戴安全绳、安全帽，做好安全措施。

2. 引下线安装（1）采用塔吊将引下线材料吊至建筑物屋顶。

（2）沿建筑物屋顶四周敷设引下线，固定于屋顶支架上。

（3）将引下线与接地网连接，连接点可靠焊接。

（4）注意事项：施工人员佩戴安全绳、安全帽，做好安全措施。

3. 接地装置施工（1）在建筑物底部挖开槽沟，铺设接地网。

（2）将接地网与预埋钢板连接，连接点可靠焊接。

（3）接地网与引下线连接，连接点可靠焊接。

（4）注意事项：施工人员佩戴安全绳、安全帽，做好安全措施。

4. 屏蔽导体、等电位连接件、电涌保护器安装（1）根据设计图纸，安装屏蔽导体、等电位连接件、电涌保护器。

（2）确保屏蔽导体、等电位连接件、电涌保护器连接可靠，满足规范要求。
