测量放样(施工技术交底)

控制桩围护示意图垫层放线示意图直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，故采取轴线偏离80～100cm设定施工观测控制线。

再按施工观测控制线引放其它细工程名称施工单位交底部位主体工程工序名称测量施工6）待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标高线。

拆模后，抄测建筑50线，在此基础上，用钢尺作为传递标高的工具。

操作示意图如下：4.5主体结构测量放线4.5.1楼层主控轴线传递控制平面控制测量对于高层建筑物±0.00以上的轴线传递，采用激光铅直仪内控接力传递法进行轴线投测。

1)平面控制网的布设a、内控点布设为了以后施工中，既不影响小流水施工作业，又兼顾整体平面测量布局，平面控制共布设8个点。

为保证轴线竖向传递的精度，内控点在二层布设一道。

并且在二层平台上闭合，内控点布设在二层是因为二层均在一个平面，利于轴线闭合。

b、预埋件的埋设根据平面控制点布置图在二层楼板上埋设8块预埋铁件，以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出150mm的孔洞，以便轴线向上投测，预埋件由100×100×8mm厚钢板制作而成，在钢板下焊φ12钢筋，且与二层底板焊接浇筑。

c、控制点的测设待预埋件埋设完毕后，由测量小组负责将内控制点分别投测到预埋件上，经校核无误后，在每块埋件上做出内控点竖向传递示意图将仪器安置在二层已作好的控制点上，对中整平后，仪器操作人员转动仪器，上面操作人员见光点后在接收靶上划点，器转动四方向后取其四点对向连线交点为最后投测点。

用同样方法将其余各点投测在同一施工层上。

控制点投测后将经纬仪分别置于各点上，检查相邻点间夹交叉是否为每相邻两点间的水平距离是否与相对应的控制点间距离相等，分析边、角是否相匹配，若相匹配证明投测无误，根据控制点施测出各轴线，并弹墨线于楼板面上，投测时，测量人员之间用对讲机进行联络。

施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。

施工测量放样工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!施工测量放样工艺流程一、施工准备阶段在开展施工测量放样工作之前，需要做好充分的准备。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

第11页共11页。

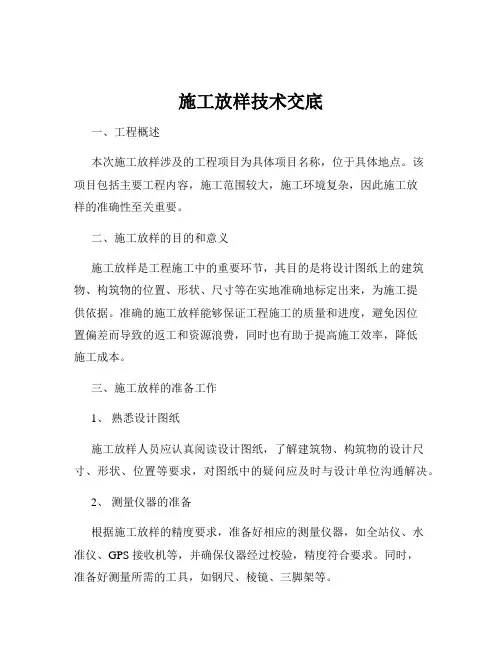

施工放样技术交底一、工程概述本次施工放样涉及的工程项目为具体项目名称，位于具体地点。
