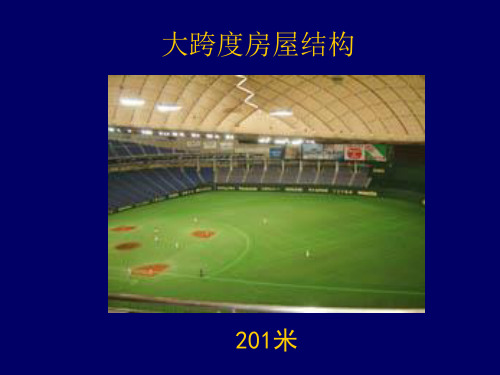

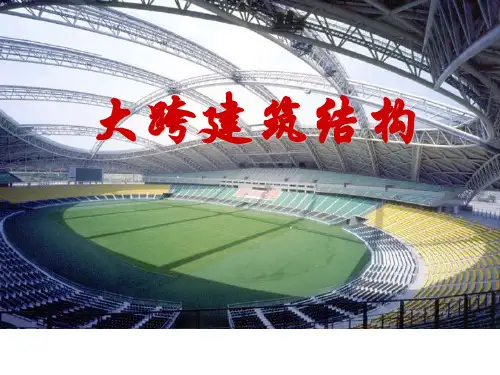

第三章大跨度建筑构造1龙江（Loongle）浙江林学院园林学院2009年秋概述大跨度建筑——大百科全书中关于大跨度建筑的定时是：跨度在30米以上的建筑，主要有民用建筑影剧院、体育场馆、展览馆、大会堂、航空港等。
最早的大跨度建筑可以追溯到古罗马的万神庙，公元120~124年建成‘圆形平面，穹顶直径达到43.3米，用天然混凝土浇筑而成。
大跨度建筑常用结构形式☐大跨度常用建筑结构根据结构形式，受力构件排列组合不同可分平面平面机构体系和空间结构体系两大类，共八种。
它们是：☐平面结构体系有拱、刚架以及桁（héng）架。
☐空间结构体系有网架、折板（薄壳）、悬索、膜结构以及混合结构。
☐拱是一种推力结构：在竖向荷载下产生水平推力；☐拱是一种无矩结构：通过合理拱轴可使杆件无弯矩；☐拱可充分利用材料抗压强度，断面小、跨度大。
1 拱及拱券结构特点早期罗马人在建筑中使用的拱券拱券在早期建筑中的应用拱券美国蒙哥马里体育馆用平行拱支承屋面覆盖圆形平面墨西哥马达莱纳体育中心体育宫用四道相交的拱支承屋面覆盖接近正方形的平面两片刚性拱支撑屋面索网两片交叉拱作为索网边缘构件在体育建筑中的拱2 刚架结构刚架结构特征、优缺点和适用范围:☐刚架是横梁和柱以整体连接方式构成的一种门形结构。
由于梁和柱是刚性节点，在竖向荷载作用下柱对梁有约束作用，因而能减少梁的跨中弯矩；同样，在水平荷载作用下，梁对柱也有约束作用，能减少柱内的弯矩。
☐由于刚架结构受力合理，轻巧美观，能跨越较大的跨度，制作又很方便，因而应用非常广泛。
一般用于体育馆、礼堂、食堂、菜场等大空间的民用建筑，也可用于工业建筑。
刚架结构跨度尺寸☐跨度①实腹式：50～60米②格构式两铰刚架：60～120米③格构式无铰刚架：120～150米④折线弓形刚架：40～50米高15～20米☐断面①实腹式梁高h=(1/12～1/20)L设预应力拉杆h=(1/30～1/40)L②折线弓形刚架梁高、柱宽(1/15～1/25)L钢制刚架结构的玻璃暖房钢制刚架结构的飞机库某室内体育馆的木构刚架及天窗某刚架结构车站桁架结构3☐桁架是由杆件组成的一种格构式结构体系。
大跨建筑屋架结构体系——高跨比：1:6二、空间结构体系(一)网架结构体系网架的优点•结构组成灵活多样但又有高度的规律性，适应各种支承条件和各种建筑造型，可适应各种建筑方面的要求•网架高度内的空间可以用以设置管道等设施，网架结构外露或部分外露，因其几何图形的规则，可以丰富建筑效果•网架的结构高度较小，不仅可以有效地利用建筑空间，而且能够利用较小规格的杆件建造大跨度的结构•杆件类型划一，适合于工厂化生产、地面拼装和整体吊装网架结构受力特点•具有各向受力的性能，它改变了一般平面桁架的受力状态，是高次超静定空间结构•网架结构的各杆件之间互相起支撑作用，整体性强、稳定性好，空间刚度大，是一种良好的抗震结构型式，尤其对大跨度建筑其优越性更为显著•在结点荷裁作用下，网架的杆件主要承受轴力，充分发挥材料强度，节省钢材网架的分类1、几何形态上分：平板网架、柱面网架、球面网架2、平面桁架系、四角锥体系、三角锥体系3、螺栓球节点、焊接球节点4、双层网架、多层网架网架材料——钢材：钢管、型钢、钢球双向正交正放、斜放三向交叉正放四角锥体系四角锥体网架的上弦和下弦平面均为方形网格，上下弦错开半格，用斜腹杆连接上下弦的网格交点，形成一个个相连的四角锥体。
四角锥体网架上弦不易再分杆，因此网格尺寸受限制，不宜太大。
它用于中小跨度斜放四角锥•所谓斜放，是指四角锥单元的底边与建筑平面周边夹角为45。
它比正放四角锥体网架受力更为合理。
因为四角锥体斜放以后，上弦杆短对受压有利，下弦杆虽长但为受拉件，这样可以充分发挥材料强度。
•斜放四角锥体网架形式新颖，经济指标较好，结点汇集的杆件数目少，构造简单因此近年来用得较多。
它适用于中小跨度建筑。
•它的支承方式可以是周边支承或边支承与点支承相结合当为点支承要注意在周边布置封闭的边衍架以保证网架的稳定性。
三角锥•三角锥网架一般适用于大中跨度及重屋盖的建筑，当建筑平面为三角形、六边形或圆形时最为适宜•蜂窝形三角锥网架的选型•对于矩形平面、周边支承情况，当其边长比小于或等于1．5时，宜选用斜放四角锥网架，棋盘形四角锥网架，正放抽空四角锥网架，也可考虑两向正交斜放网架，两向正交正放网架。
