激光打标机简介一、什么是激光打标机1．基本介绍及原理激光打标是在70年代末80年代初继激光焊接、激光热处理、激光切割、激光打孔等技术后发展起来的一门新型加工技术，近年来，随着激光器技术、计算机技术的发展与光学器件的改进，激光打标技术得到很大的发展。
激光打标是将高能量密度的激光光束聚焦在材料表面上，使材料表面发生物理和化学变化，形成凹坑，从而获得可见图案的标记方式。
当激光光束在材料表面有规律地移动同时控制激光的开断，材料表面变形成了一个指定的图案。
1.1汽化效应当激光束照射材料表面时，除一部分光被反射外，被材料吸收的激光能量会迅速转变为热能，使其表面速度急剧上升，当达到材料的汽化温度时，材料表面会因瞬时汽化、蒸发而出现标记痕迹，此类打标中将出现明显的蒸发物。
1.2刻蚀效应当激光束照射到材料表层时，材料吸收光能并向内层传导，从而产生热熔效应，对透明玻璃和有机玻璃等脆性材料进行打标时，其熔蚀效应十分明显，无明显蒸发物。
1.3光化学效应对于一些有机化合物材料，当其吸收激光能量后，材料的化学特性将发生变化。
当激光照射到有色的聚氯乙烯（PVC）表面时，由于消聚合化学效应，其色彩将减弱，与未收到激光照射的部分形成颜色差异，从而得到打标效果。
2．激光打标机的用途1机械设备制造业激光加工属于非接触性加工方式,不产生机械压力,激光聚焦光束极细,安全性高，可在机械设备标牌上进行文字、数字、字母、图形等打标。
2印刷制卡行业激光在制卡行业的应用目前主要指使用激光在卡的表面制作各种信息标记，如：序列号、密码、条形码，优点是无耗材、印制效果更精细清晰、分辨率更高、故障率低、字符永久不可被擦除。
3半导体集成电路行业主要应用于对集成电路板、半导体元器件进行流水线标记作业，包括文字或图形标记（一维码、二维码）。
由于采用非接触性加工方式，不产生机械压力，激光聚焦光束极细，可在体积小的元器件（集成电路、晶振、电容）上进行精细的加工。
4食品饮料行业全面替代喷墨喷码机，无损耗、无污染、免维护、运行成本低廉；配合各类生产流水线，进行无接触、无停顿、高质量在线飞行激光打标。

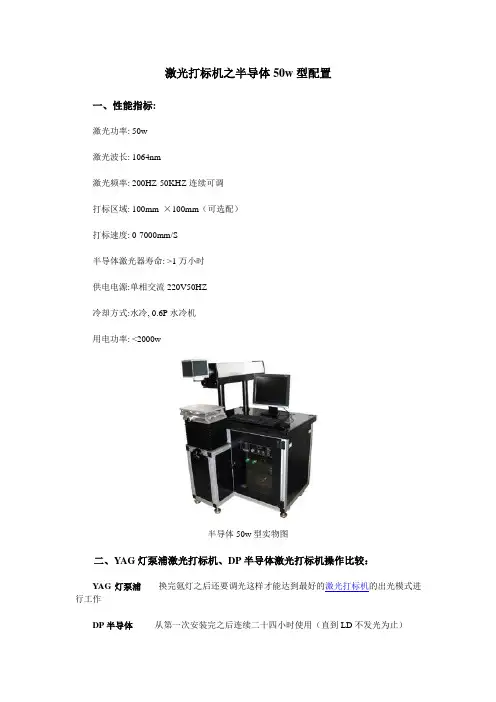

激光打标机之半导体50w型配置
一、性能指标:
激光功率: 50w
激光波长: 1064nm
激光频率: 200HZ-50KHZ连续可调
打标区域: 100mm ×100mm（可选配）
打标速度: 0-7000mm/S
半导体激光器寿命: >1万小时
供电电源:单相交流220V50HZ
冷却方式:水冷, 0.6P水冷机
用电功率: <2000w
半导体50w型实物图
二、Y AG灯泵浦激光打标机、DP半导体激光打标机操作比较：
YAG灯泵浦换完氪灯之后还要调光这样才能达到最好的激光打标机的出光模式进行工作
DP半导体从第一次安装完之后连续二十四小时使用（直到LD不发光为止）
我们这样来计算一下成本（我们就把LD的寿命算做一万小时来进行比较）
LD是激光二极管
YAG灯泵浦7千瓦每小时那就是7度电按工业电每度1元钱计一小时7元钱我们来乘以一万小时那就是7万人民币（Y AG灯泵浦三相380V50HZ工业电）
DP半导体2千瓦每小时那就是2度电也按工业电每度1元钱计一小时2元钱我们来乘以一万小那就是2万人民币（DP半导体是单相220V50HZ照明电）
半导体模块现在在国内合资价格是25000元人民币
氪灯价格进口每支在1350元人民币，国产在300元。
激光打标机主要有深紫外激光打标机、绿激光打标机、灯泵浦ND：YAG激光打标机、CO2激光打标机、半导体泵浦打标机、光纤打标机，有原理、使用范围、激光打标机价格等方面的差异：1、激光波长不同深紫外激光： 266 nm绿激光： 532nm灯泵YAG、侧泵YAG、端泵YAG、光纤激光：1064nmCO2激光：10.64um3、工作原更不同：灯泵浦YAG激光打标机：采用氪灯作为能量源（激励源），ND：YAG作为产生激光的介质，发出特定波长可以促使工作物质生产能级跃迁释放出激光，将激光能量放大后就形成对材料加工的激光束。
CO2激光打标：采用CO2气体充入放电管作为产生激光的介质，当在电极上加高电压，放电管中产生辉光放电，就可使气体分子释放出激光，将激光能量放大后就形成对材料加工的激光束。
半导体侧泵激光打标机：使用波长为 808nm 半导体激光二极管泵浦 Nd: YAG 介质，使介质产生大量的反转粒子在Q开关的作用下形成波长1064nm 的巨脉冲激光输出，电光转换效率高半导体端泵激光打标机：直接从激光晶体的端面将半导体泵浦光（808nm）泵入，经光学镜组输出产生激光。
使行光转换效率大大提高。
光纤激光打标机：由光纤直接输出激光。
4、使用范围不同价格不同。
CO2激光打标机：主要用于非金属（木头、亚克力、纸张、皮革等），价格10-28万之间绿激光、紫外激光：主要用于高端极精细IC等产品。
价格较高，产品定制为主。
灯泵YAG激光打标机：主要用于金属、塑胶等低要求产品，激光打标机价格较低。
9-15万之间。
半导体侧泵激光打标机：与灯泵YAG激光打标机使用面相同，但较稳定。
价格在18-25万之间。
半导体端泵激光打标机：与灯泵YAG激光打标机使用面相同，稳定且省电，但用于高端产品。
价格20-24万之间。
光纤激光打标机：打标精细、省电、免维护，用于手机、按键等高端产品。
价格25-35万之间。
半导体泵浦激光器原理
半导体泵浦激光器是一种特殊的半导体激光器。
相对于其他激光器，
它的优势在于尺寸小、功率高和效率高，因此被广泛应用于光通信、
医疗、生物科技和材料加工等领域。
半导体泵浦激光器的工作原理是通过电流注入半导体材料（通常是双
异质结或量子阱结构），使得电子和空穴在材料中复合并释放出光子。
这些光子被镜子反射，反复在腔体中反射，从而产生聚集和增强的光。
相比于其他激光器，半导体泵浦激光器的优势在于其工作时不需要高
能输入激光器，因此可以实现高效率转化电能为光能。
此外，由于其
结构较小，积累的热量比其他激光器少，因此可以实现更小的散热系
统和更高的功率密度。
然而，半导体泵浦激光器也存在一些问题，其中最主要是光子漫反射
导致的散射损耗和上行波的影响。
为了解决这些问题，研究人员正在
努力改进半导体材料和腔体结构，以增加激光的强度和时间，从而实
现更高效的反射和收集。
将来，随着我们对半导体泵浦激光器的理解和知识的深入，其应用领
域可能会得到更广泛的扩展。
我们期望，随着时间的推移，人们可以
创造出更高性能、更稳定的半导体泵浦激光器，从而推动发展更广泛的应用场景。
半导体激光打标机与光纤激光打标机的差距
数据统计，目前半导体激光打标机的使用寿命是两万个小时，而光纤激光打标机的使用寿命是10万个小时，所以半导体的价格也比光纤的便宜很多，因为价格的便宜，导致很多厂家选择半导体激光打标机，目前是金属行业最常见的激光打标设备。
随着国内研发生产光纤激光器的厂家越来越多，技术越来越成熟，光纤激光打标机的价格一直在下降，逐渐会被光纤激光取代。
为什么它们之间会存在这么大的差距？
1、半导体激光器的管芯极小，工作电流密度和光功率密度很高，而作为激光物质的半导体单晶材料又较容易发生缺陷，这些缺陷在电和光的作用下逐渐发展，从而引起器件性能的退化。
2、半导体激光打标机的激光器的镜面是用解理工艺形成的，镜面本身受到环境条件影响而污染也会也会导致激光器性能退化。
管芯焊接也是关键技术，管芯焊在热沉之上，而有源去距离热沉只有几微米;半导体激光器工作会发热，如果焊料太多，受热时会发生缓慢的攀移，使半导体激光器发生短路，导致激光器退化。
3、随着工作时间的延长，激光器的阈值电流会缓慢增加，从而导致半导体激光打标机激光器退化。
其实半导体激光打标机的使用寿命也不是固定的，只要我们平时注意维护的话，还是可以延长它的使用寿命的。
（heymls）。
端泵激光打标机与光纤激光打标机说到泵端激光打标机与光纤激光打标机的区别及它们各⾃的运⽤特点，那还应该⽤泵端激光器与光纤激光器各⾃的特点说起。
泵端激光器属于全固体激光器，其特点是光束质量好、⽅便做变频处理、激光参数灵活可调节，其缺点在于不容易做出⼤功率，但对激光打标、剥漆等加⼯⽽⾔，20W的激光输出功率已经⾜够使⽤，⽽这对于泵端激光器不算难事。
国内的⼀些使⽤⼈员觉得端泵激光器可能有容易失谐的缺点，但却并⾮如此。
失谐只是端泵激光器制作⼯艺⽔平的反应，不是它的基本特点，⽐如像德国产的端泵激光器，基本可以做到7年不失谐的⽔平。
⽽国内的端泵激光器，由于不同企业制造⽔平的差异，以及国内加⼯⽔平的限制，往往⼀年⾄两年的时间，会产⽣失谐，所以需重新调节⼀下激光腔。
泵端激光器⼀个很⼤的好处在于做变频⽐较⽅便，很容易制作全固态的绿光激光器及紫外激光器。
光纤激光器其它最先也属于固态激光器的范畴，但由于它的⼀些不同于全固态激光器的特点，以及其后期的长⾜发展，所以⾃成⼀类。
光纤激光器从激光指标来说，其光束质量也⾮常好，但缺点在于其参数调节不⽅便，但现在技术的发展，通过电调节的⽅法，也使这个问题得到⼀定程序的解决。
它最显著的优点还是在于，从原理上来说，光纤激光器不会失谐；特其明显的特点也在于，其做⾮线性光学变换⽐较⿇烦，在现阶段还不能很好地得到解决。
了解了这两种激光器后，以这两种激光器为核⼼的激光打标机的区别就很容易理解了。
泵端激光打标机有着不同波长的输出，因⽽有绿光激光打标机、紫外激光打标机，它们的光束质量极佳，适⽤于精细加⼯，运⽤范围⼴。
但其有失谐的特点，不过解决很容易，⼀般售后⼈员可在⼗⼏分钟内重新调整激光腔。
⽽光纤激光打标机的光束质量也⾮常好，也适⽤于精细加⼯，⽽且稳定性（不失谐）更好，但其⽆法作变频处理，⽽且激光打标机的参数调节受限制，特别在激光剥漆的运⽤中，就⽬前的⽔平⽽⾔，还不及端泵激光器上⾯给⼤家分析了端泵激光器与光纤激光器，以其端泵激光打标机与光纤激光打标机的区别，希望能对⼴⼤客户其同⾏有所帮助，如有其它疑问，也欢迎⼤家来电咨询。
激光打标机别名激光打码机、激光喷码机、激光标记机、激光刻字机、激光打号机、金属激光打标机、光纤激光打标机、半导体激光打标机、yag激光打标机。
几种激光打标机的区别一：Co2激光打标机目前的co2激光打标机一般都是采用的进口co2射频激光管，其使用寿命可达2-4万小时，该款机型最快打标速度可达7000mm/s。
co2激光打标机适合在绝大多数的非金属材质上打标，例如纸质包装、塑料制品、皮革面料、玻璃陶瓷等。
随着技术的升级，程光激光公司研发出10w便携式co2激光打标机，该机最大的特点是突破了传统co2激光打标机体积过于庞大的缺点，能方便的集成在各类生产线上，设备虽然体积减小了，但是功能上完全没有任何损失。
二：半导体侧泵激光打标机半导体激光器都是采用一体化模块设计，替代了Y AG激光打标机的氪灯，从而避免了要频繁更换氪灯的缺点，模块化的设计也就意味着这款机型的故障更少，维护也更加的方便，半导体激光打标机的光模质量更好，适合在各类金属与非金属上打标，例如塑料、手机按键、不锈钢等。
三：半导体端泵激光打标机半导体端泵激光打标机按照激光波长可以分为三种，1024nm红外激光打标机、532绿光激光打标机、355紫外激光打标机。
目前市面上流行的是绿光激光打标机与紫外激光打标机，以下是这两款激光打标机的简单介绍。
1、532绿光激光打标机绿光激光打标机适合于对热效应敏感的材料进行打标，因为532的波长决定了绿激光是一种相对的“冷激光”。
之所以说相对，是指相对于co2激光打标机、半导体激光打标机、光纤激光打标机来说绿激光热辐射效应更小。
532绿光激光打标机最典型的应用就是在水晶的表面雕刻与内雕。
2、355紫外激光打标机紫外激光打标机配置紫外激光器，进口高速扫描振镜系统等。
由于紫外激光打标机聚焦光斑极小，紫外激光是真正意义上的冷激光，热效应非常小，因而紫外激光打标机可以进行超精细打标、特殊材料打标，紫外激光打标机是对打标效果有更高要求的客户首选产品。
MYJG-B10型半导体激光打标机/激光标记机/激光刻字机
PVC管
，兼容
、JPG 7．激光波长：1064nm
8．重复精度：±0.001mm
9．最大激光平均功率：50W
10．电力需求：AC220V±15%，50Hz，2.5KW
四、铭阳激光MYJG系列打标机产品特点：
1．铭阳激光打标机设计合理，做工精细，外观高档；
2.铭阳激光半导体打标机采用进口高品质的半导体激光二极管泵浦ND:YAG
介质，产生波长1064nm的高能量激光脉冲输出，电光转换效率高。
3．专业高速扫描系统，保证高速度、高精度；
4．无需更换氪灯等耗材，系统免维护，整机运行成本低；
5.铭阳激光标记机采用进口部件，具有可靠性高，标记速度快，标记效果精
良等优点；
6.专用打标软件功能强大。
采用WINDOWS操作软件。
兼容PHOTOSHOP、
CORELDRAW、AUTOCAD等多种绘图软件生成的格式，具有强大的通讯和控制
功能，可与数据生成系统或自动化装置连接，自动完成数据传递或生成，
8
（培3．免费培训使用方操作人员、维修人员；
4．免费提供设备的升级软件；
5．免费设计工装夹具；
6．设备出现故障，反应时间为4小时，如有必要到现场，供方维修人员正常情
况下在24小时内到达现场。
7．保修期为12个月，从最终验收结果签署之日算起。
七联系方式
公司名称：武汉铭阳激光技术有限公司
公司地址：湖北武汉市洪山区卓刀泉南路3号。

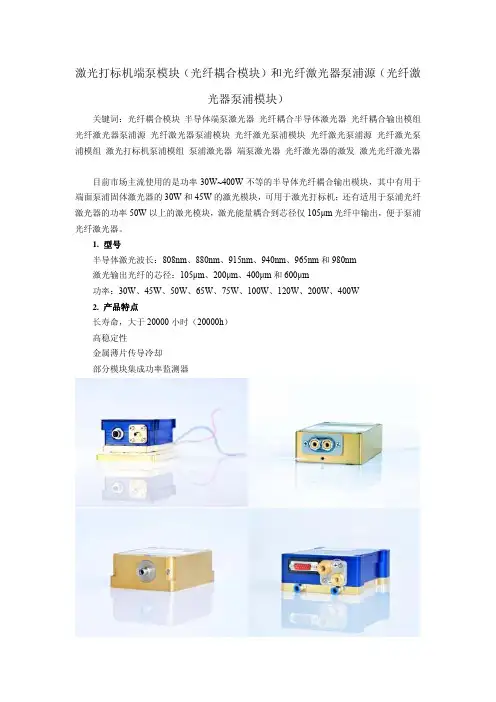

激光打标机端泵模块（光纤耦合模块）和光纤激光器泵浦源（光纤激光器泵浦模块）关键词：光纤耦合模块半导体端泵激光器光纤耦合半导体激光器光纤耦合输出模组光纤激光器泵浦源光纤激光器泵浦模块光纤激光泵浦模块光纤激光泵浦源光纤激光泵浦模组激光打标机泵浦模组泵浦激光器端泵激光器光纤激光器的激发激光光纤激光器目前市场主流使用的是功率30W~400W不等的半导体光纤耦合输出模块，其中有用于端面泵浦固体激光器的30W和45W的激光模块，可用于激光打标机；还有适用于泵浦光纤激光器的功率50W以上的激光模块，激光能量耦合到芯径仅105μm光纤中输出，便于泵浦光纤激光器。
1. 型号半导体激光波长：808nm、880nm、915nm、940nm、965nm和980nm激光输出光纤的芯径：105μm、200μm、400μm和600μm功率：30W、45W、50W、65W、75W、100W、120W、200W、400W2. 产品特点长寿命，大于20000小时（20000h）高稳定性金属薄片传导冷却部分模块集成功率监测器部分产品参数3.JOLD-50-FC-11 JOLD-65-FC-11 JOLD-75-FC-11 JOLD 50 FC 11 Design 215620524JOLD-30-FC-12 JOLD-30-FC-14 JOLD 30 FC 12JOLD-30-CPXF-1L JOLD-45-CPXF-1L JOLD-70-CPXF-1L JOLD-75-CPXF-1L JOLD-120-CPXF-1L JOLD 30 CPXF 1L（更多半导体激光模块知识可参见深圳顶尖（科仪）的博客）好的半导体激光器的特点1、长寿命，寿命测试数据是对产品在真实连续工作的条件下测试得到的数据2、高稳定性，在有效寿命期间，功率输出非常稳定，无明显波动3、工艺控制水平，每一批次的产品的一致性4、是否得到广大客户的一致认同。
