济南市春季高考模拟考试机械类专业知识试题A.pdf

济南市2015年春季高考模拟考试机械专业知识综合试题本试卷分第I卷（选择题）和第II卷（非选择题）两部分。

第I卷 1至6 页，第II卷 7至 16页。

满分200分，考试时间120分钟。

第I卷（选择题，共100分）注意事项：1.答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。

2.每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试题卷上。

一、单项选择题（本大题共50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1．内径d=17mm的滚动轴承，其可能的代号表示是（）Ａ．6317 Ｂ．5202 Ｃ．72/17 Ｄ．N23032．Ｃ型普通平键的有效长度等于（）Ａ．L Ｂ．L-b Ｃ．L-2b Ｄ．L-b/23．调压和减压回路所采用的主要液压元件是（）Ａ．换向阀和液控单向阀Ｂ．溢流阀和减压阀Ｃ．顺序阀和压力继电器Ｄ．单向阀和压力继电器4．跨度大、同轴度低的转轴连接宜选用（）Ａ．角接触球轴承Ｂ．调心球轴承Ｃ．齿式联轴器Ｄ．凸缘联轴器5．已知一外螺纹M20×2-5g6g-LH,能与之相配合的螺纹是（）Ａ．M20×2-6H Ｂ．M20×2-6H-LH Ｃ．M20×1-5g6g-LH Ｄ．M20×2-5g6g –LH 6．在手摇唧筒中采用的四杆机构是（）Ａ．曲柄滑块机构Ｂ．摇杆滑块机构Ｃ．曲柄摇块机构Ｄ．导杆机构7．具有转动副和移动副的构件为（）Ａ．内燃机中的曲轴Ｂ．电风扇中的连杆Ｃ．冲压机中的滑块Ｄ．靠模装置中的凸轮8．锁紧回路属于（）Ａ．速度控制回路Ｂ．压力控制回路Ｃ．方向控制回路Ｄ．顺序动作回路9．用于功率不大或不连续工作场合的是（）Ａ．齿轮传动Ｂ．带传动Ｃ．蜗杆传动Ｄ．链传动10．如图1-1所示的蜗杆传动中，蜗轮转向标注正确的是（）ＡＢＣＤ图1-111．下列生产设备利用“死点”现象实现工作要求的是（）Ａ．车门启闭机构Ｂ．钻床的夹紧机构Ｃ．脚踏式缝纫机Ｄ．雷达俯仰装置12．蓄能器是液压传动系统中的一个辅件，它不能起的作用是（）Ａ．储存释放压力能Ｂ．给液压系统保压Ｃ．减少液压冲击Ｄ．散发热量，分离油液中的部分杂质13．直径较大或易磨损的青铜蜗轮的结构形式为（）Ａ．整体式Ｂ．螺栓连接式Ｃ．齿圈式Ｄ．镶铸式14．对于v＞10m/min的蜗杆传动，宜采用下列哪种润滑方法（）Ａ．滴油润滑Ｂ．油浴润滑Ｃ．喷油润滑Ｄ．油雾润滑15．安全措施包括（）Ａ．安全制度建设Ｂ．消除噪声源Ｃ．警告Ｄ．合理包装16．下列密封方式中，不属于接触式密封的是（）Ａ．毡圈密封Ｂ．机械密封Ｃ．曲路密封Ｄ．唇形密封圈密封17．若要求快进与快退速度相等，则缸内径D与活塞杆直径d应满足（）Ａ．d=D/2Ｂ．d＝D/3Ｃ．D= 2 dＤ．d=D18．如图所示的曲柄摇杆机构中，连杆BC的长度范围L是（）Ａ．20≤L≤35Ｂ．40≤L≤80Ｃ．85≤L≤100Ｄ．110≤L≤12019．下列液压元件中，能被用于实现机床的快速退回及工作进给的是（）Ａ．空心双出杆液压缸Ｂ．实心双出杆液压缸Ｃ．单出杆活塞液压缸Ｄ．单向阀20．套筒滚子链中，滚子与套筒采用间隙配合，目的是（）Ａ．缓和冲击Ｂ．连接两链节Ｃ．使链条具有挠性Ｄ．滚子能够转动，减小与轮齿间的磨损21．用高碳钢和某些合金钢制锻坯件，加工时发现硬度过高，为容易加工，可进行（）处理。

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1．普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。

A ．（A）型 B．（B）型C．（C）型 D．（B）型或（C）型2．普通平键连接的主要用途是使轴与轮毂之间。

A．沿轴向固定并传递轴向力B．沿轴向可做相对滑动并具有导向作用C．沿周向固定并传递转矩 D．安装与拆装方便3．普通螺旋转动时，和从动件做直线移动的方向无关的因素是。

A．螺旋的旋向 B．螺纹的回转方向C．螺纹的导程 D．螺纹的类型4．不属于滑动摩擦螺旋传动的是。

A．普通螺旋传动B．差动螺旋传动C．滚动螺旋传动D．单螺旋传动5．联轴器与离合器的根本区别是。

A．联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B．联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C．联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D．联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性6．洗衣机的定时器是属于部分。

A．动力B．工作C．传动装置D．控制7．图1-1中，的运动副A是高副。

图1-1A．图a B．图b C．图c D．图d8．图1-2所示为脚踏砂轮机构，该机构是类型的应用实例。

图1-2 图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D．转动导杆机构9．图1-3所示曲柄摇杆机构中，C1D与C2D是摇杆CD的极限位置，C1、C2连线通过曲柄转动中心A，该机构的行程速度变系数K 是。

A．K=1 B．K＜1 C．K ＞1 D．K=010．图1-4中所示凸轮机构的从动件与凸轮之间是滑动摩擦，且磨损快，只适用于传力不大的低速场合。

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200C．转动螺旋传动D．单螺旋传动分，考试时间 120分钟。

考试结束后，请将本试卷和答题卡一并交5．联轴器与离合器的根本差异是。

回。

A．联轴器能用来联接两轴，而离合器还能够用来联接轴上的其余旋卷一（选择题，共 100分）转部件一、选择题（本大题 50个小题，每题 2分，共 100分。

在每题列出的B．联轴器能用来传达转矩，而离合器除传达转矩外，还可用作安全、四个选项中，只有一项切合题目要求，请将切合题目要求的选项字母代定向或起动装置号选出，并填涂在答题卡上）C．联轴器只好在轴停转的状态下才能达成两轴的接合或分别，而离1．一般平键有圆头（ A型）、平头（ B）型和单圆头（ C型）三种型式，合器却可随时达成两轴的接合或分别当轴的强度足够，键槽位于轴的中间部位时，应选择为宜。

D．联轴器能够采纳弹性元件来缓冲吸振，而离合器则没有这类特征A．（A）型 B ．（B）型C．（C）型 D．（B）型或（ C）型6．洗衣机的准时器是属于部分。

2．一般平键连结的主要用途是使轴与轮毂之间。

A．动力B．工作C．传动装置D．控制A．沿轴向固定并传达轴向力7．图 1-1 中，的运动副 A是高副。

B．沿轴向可做相对滑动并拥有导向作用C．沿周向固定并传达转矩D．安装与拆装方便3．一般螺旋转动时，和从动件做直线挪动的方向没关的因素是。

A．螺旋的旋向 B ．螺纹的展转方向图 1-1C．螺纹的导程D．螺纹的种类A．图 a B．图 b C．图c D．图d8．图 1-2 所示为脚踏砂轮机构，该机构是种类的应用实例。

4．不属于滑动摩擦螺旋传动的是。

A．一般螺旋传动B．差动螺旋传动图 1-2图1-3A．曲柄摇杆机构B．双曲柄机构C．双摇杆机构 D ．转动导杆机构9．图 1-3 所示曲柄摇杆机构中， C1D与C2D是摇杆 CD的极限地点， C1、C2连线经过曲柄转动中心 A，该机构的行程速度变系数K是。

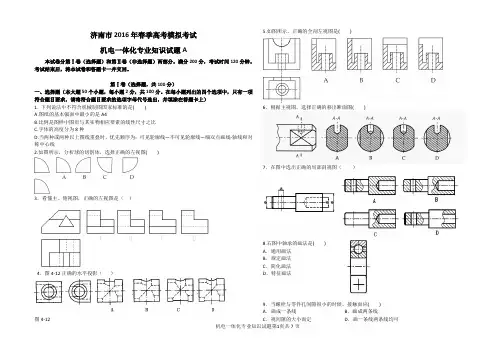

济南市2016年春季高考模拟考试机电一体化专业知识试题A本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1. 下列说法中不符合机械制图国家标准的是()A.图纸的基本幅面中最小的是A4B.比例是图样中图形与其实物相应要素的线性尺寸之比C.字体的高度分为8种D.当两种或两种以上图线重叠时，优先顺序为：可见轮廓线—不可见轮廓线—细双点画线-轴线和对称中心线2.如图所示，分析球的切割体，选择正确的左视图()3．看懂主、俯视图，正确的左视图是（）4．图4-12正确的水平投影（）图4-12 5.如图所示，正确的全剖左视图是()6．根据主视图，选择正确的移出断面图()7．在图中选出正确的局部剖视图（）8.右图中轴承的画法是()A．通用画法B．规定画法C．简化画法D．特征画法9．当螺栓与零件孔间隙很小的时候，接触面应()A．画成一条线B．画成两条线C．视间隙的大小而定D．画一条线两条线均可10．在使用AOTUCAD软件时，下列哪种操作不能绘制矩形线框() A．在工具栏中单击“矩形”按钮B．从下拉菜单中选取“绘图/矩形”C．用键盘键入rectang D．用键盘键入circle11、在同一轴上不同轴段的键槽应布置在同一母线上，目的是（）A．便于一次装夹后完成加工B．便于轴上零件的装拆C．便于轴上零件的轴向定位D．便于轴上零件的周向定位12、适用于被连接件厚度不大且能够从两面进行装配的螺纹连接是（）A．双头螺柱连接B．螺钉连接C．紧定螺钉连接D．螺栓连接13、轴与盘状零件的轮毂之间用键连接，其主要用途是（）A．实现轴向固定，并传递轴向力B．具有确定的相对运动C．实现周向固定并传递扭矩D．实现轴向的相对滑动14、汽车变速器中的输入轴和输出轴都是（）A．心轴B．传动轴C．转轴D．曲轴15、平面四杆机构四根杆长分别为AB=150mm，BC=350mm，CD=200mm，AD=400mm，当该曲柄摇杆机构有急回特性时，机构的从动件是（）A．AB杆B．BC杆C．CD杆D．AD杆16、下列机构是摇杆滑块机构的是（）A．内燃机B．手摇唧筒C．汽车吊车D．牛头刨床17、制造方便，适用于启动频繁的高、中速轴的中、小转矩传动的联轴器是（）A．凸缘联轴器B．滑块联轴器C．弹性套柱销联轴器D．弹性柱销联轴器18、下列不是齿轮传动特点的是（）A．能保证恒定的传动比，传递运动准确B．传动效率高，工作可靠，寿命长C．适用的功率、速度和尺寸范围大D．过载时，有安全保护作用19、油箱是液压传动系统中的一个辅助元件，它不能起的作用是（）A．散发热量，分离油液中的杂质B．分离油液中的气体C．储存、释放压力能D．储存油液20、关于钳工知识，下列说法错误的是（）A．高度游标尺除可以测量高度外，其量爪可以直接用于划线B．锉削平面的平面度可以用刀口尺吊角法检验C．锯削薄板可以用手锯作横向斜推锯进行锯削D．锉削外圆弧面时，顺锉法主要用于精加工21、电路中电流为零的状态是A、开路B、闭路C、捷路D、通路22、图2所示电路中，UAB=（）。

山东省2019年普通高校招生(春季)考试机械类专业知识试题本试卷分卷一(选择题)和卷二(非选择题)两部分,满分200分,考试时间120分钟㊂考生请在答题卡上答题,考试结束后,请将本试卷和答题卡一并交回㊂卷一(选择题共100分)一㊁选择题(本大题50个小题,每小题2分,共100分㊂在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项字母代号选出,并填涂在答题卡上)1.机床工作台的进给机构采用的螺旋传动是()A.传力螺旋B.传导螺旋C.差动螺旋D.复式螺旋2.A型普通平键的键宽为b㊁健高为h㊁键长为L,其有效工作长度l等于()A.LB.L-0.5bC.L-bD.L-2b3.下列防松措施中,属于摩擦防松的是()A.对顶螺母防松B.串联金属丝防松C.开口销与槽形螺母防松D.止动垫片与圆螺母防松4.补偿偏移能力强,适用于大功率机械传动的联轴器是()A.凸缘联轴器B.套筒联轴器C.蛇形弹簧联轴器D.弹性套柱销联轴器5.铰链四杆机构A B C D,已知A B=80mm,B C=130mm,C D=100mm,A D=120mm,若该机构具有急回特性,则摇杆是()A.A B杆B.B C杆C.C D杆D.A D杆6.曲柄摇杆机构行程变化系数k与极位夹角θ有关,若θ=36ʎ,则k等于()A.1.6B.1.5C.1.4D.1.37.常用内燃机配气凸轮机构中,从动件的形状是()A.平底B.滚子C.尖顶D.曲面8.下列齿轮传动中,能实现交错轴间传动的是()A.弧齿轮传动B.斜齿锥齿轮传动C.直齿圆柱齿轮传动D.斜齿圆柱齿轮传动9.在低㊁中速传动中,理想的蜗杆蜗轮的材料组合是()A.钢与钢B.钢与青铜C.钢与铸铁D.青铜与青铜10.一对正确啮合的标准直齿圆柱齿轮,转向相同,已知小齿轮的模数为4mm,齿数为25,大齿轮的齿数为55,则两齿轮的中心距是() A.160mm B.108mm C.100mm D.60mm11.下列V带型号中,其截面尺寸最小的是()A.BB.EC.YD.Z2.在阶梯轴上设计退刀槽的目的是()A.为减少应力集中B.满足加工工艺要求C.对轴上零件周向定位D.对轴上零件轴向定位13.为保证润滑油引入并均匀分布在轴颈上,油沟应设在()A.轴瓦端部B.上轴瓦承载区C.下轴瓦承载区D.上轴瓦非承载区14.采用热装法安装滚动轴承时,应将温度控制在()A.80ħ~90ħB.100ħ~110ħC.120ħ~130ħD.140ħ~150ħ15.对于润滑点密集㊁负荷较大㊁转速较高的机械设备,常采用的润滑方法是()A.滴油润滑B.油环润滑C.喷油润滑D.压力强制润滑16.气压传动系统中,气源三联件包括()A.干燥器㊁油雾器和溢流阀B.干燥器㊁贮气罐和安全阀C.压力表㊁贮气罐和顺序阀D.空气过滤器㊁油雾器和减压阀17.下列滑阀机能中,能实现液压缸双向锁紧和液压泵卸荷的是()A.H型B.M型C.O型D.P型18.下列划线工具中,不能与划针配合使用的是()A.钢直尺B.直角尺C.划线角度规D.高度游标卡尺19.锯削以下工件时,应选择粗齿锯条的是()A.软棒料B.硬棒料C.软材料薄板D.硬材料薄管20.下列锉刀中,其规格不是用锉身长度表示的是()A.平锉B.圆锉C.三角锉D.半圆锉21.钻削加工中,不符合安全文明操作规程的是()A.在开车状态下使用量具对工件进行测量B.停车时应让主轴自然停止,严禁用手制动C.清除切屑时不能用嘴吹和用手拉,要用毛刷清扫D.开动钻床前,应检查钻夹头钥匙或斜铁是否插在钻床主轴上22.铰孔是孔的精加工方法之一,但是不能提高孔的()A.位置精度B.尺寸精度C.形状精度D.表面粗糙度23.套螺纹时,圆杆直径等于()A.外螺纹大径+0.13PB.外螺纹大径-0.15PC.外螺纹大径+0.15PD.外螺纹大径-0.13P24.下列符号中,用来表示塑性力学性能指标的是()A.R e LB.KC.ZD.R m25.下列金属材料牌号中,不代表最低抗拉强度的是()A.Q235A中的 235B.H T350中的 350C.Q T40015中的 400D.Z G230450中的 45026.对质量要求高的合金钢铸锭㊁铸件和锻坯,常采用的热处理工艺是( )A.正火B .球化退火C .完全退火 D.均匀化退火27.对于尺寸公差带,代号为A~H 的基本偏差是( )A.上极限偏差,正值B .上极限偏差,负值C .下极限偏差,正值 D.下极限偏差,负值28.孔的下极限偏差是( )A.e sB .e iC .E SD.E I29.35+0.039 0孔与35-0.009-0.034的轴相配合,配合后的最小间隙是( )A.+0.009mm B .+0.03mm C .+0.034mmD.+0.073mm30.下列表示方向公差符号的是()31.为测量形状复杂的表面,并适用于计算机进行数据处理,采用的检测原则是( )A.测量跳动原则B .测量坐标值原则C .测量特征参数原则 D.控制实效边界原则32.在金属切削机床型号中,表示机床的规格大小和工作能力的是( )A.通用特性代号B .机床的主参数C .结构特性代号 D.重大改进顺序号33.下列金属切削机床中,主运动不是旋转运动的是( )A.车床B .铣床C .钻床 D.刨床34.需在Z 4012型钻床上钻削6mm 通孔,钢板厚度为5mm ,背吃刀量是( )A.2mmB .3mmC .5mmD.6mm 35.下列焊接方法中,属于压焊的是( )A.气焊B .埋弧焊C .激光焊 D.电阻焊36.正弦交流电流i =52s i n 31.4t -π6æèçöø÷A ,下列描述正确的是( )A.有效值是52A B .初相位是-π6C .周期是0.02s D.频率是50H z37.图11所示,当滑动变阻器触头向下滑动时,灯H L 1㊁H L 2亮度变化是( )A.H L 1㊁H L 2均变亮B .H L 1㊁H L 2均变暗C .H L 1变亮,H L 2变暗D.H L 1变暗,H L 2变亮38.图12所示电路中,节点㊁支路㊁网孔数分别是( )A.3㊁4㊁5B .4㊁5㊁6C .4㊁6㊁3D.6㊁5㊁4图11图12图1339.图13所示,当导线中通入电流时,小磁针N极偏转的方向是()A.垂直纸面向里B.垂直纸面向外C.平行纸面向上D.平行纸面向下40.三相四线制线路中任意两线间的电压,U23=U24=380V,U12=220V,则中性线是()A.1号线B.2号线C.3号线D.4号线41.用于整流的二极管是()A.2A K4B.2A P9C.2C Z14FD.2C W20A42.用指针式万用表的电阻挡检测二极管引脚极性及其好坏,应选择的电阻挡是()A.Rˑ1挡B.Rˑ10挡C.Rˑ100挡D.Rˑ10k挡43.三相异步电动机的定子绕组通入三相对称交流电,在气隙中产生的磁场是()A.脉动磁场B.恒定磁场C.水久磁场D.旋转磁场44.电动机铭牌上标有 220/380V ㊁ Δ/Y ,采用YΔ降压起动时,绕组两端电压为()A.127VB.220VC.311VD.380V45.普通车床上的照明变压器是()A.380V/220VB.380V/36VC.220V/36VD.36V/220V46.下列说法不符合机械制图基本规定的是()A.尺寸标注时,角度的尺寸数字一律水平书写B.用尺规绘图时,图样中的汉字应书写成仿宋体C.图纸的基本幅面中最小的为A4幅面,最大的为A0幅面D.标题栏一般位于图纸右下角,标题栏中的文字方向为看图方向47.下列关于机件表示法的叙述中,不符合机械制图标准的是()A.视图主要用于表达机件外部结构形状B.视图分为基本视图㊁向视图㊁局部视图和斜视图四种C.局部放大图可画成视图,也可画成剖视图,但必须用放大比例绘制D.根据剖切范围的大小,剖视图可分为全剖视图㊁半剖视图和局部剖视图48.针对组合体而言,下列说法错误的是()A.组合体的组合形式有叠加型㊁切割型和综合型三种B.组合体中形体的相邻表面之间可能形成共面㊁相切或相交三种特殊关系C.组合体应标注各部分定形尺寸㊁定位尺寸和总体尺寸,相贯线上也应标注定形尺寸D.读组合体视图时,运用形体分析法把几个视图联系起来读图,分析各部分的形状和相对位置及连接关系,综合想象物体的形状49.一基本体在主视图上的投影为长方形,在左视图上的投影为等腰三角形,则该基本体是() A.长方体B.三棱锥C.回转体 D.三棱柱50.下列画法中,不符合机械图样特殊表示法的是()A.用全剖视图表达内外螺纹旋合时,旋合部分的内螺纹画法与旋合前的画法一致B.在两直齿圆柱齿轮啮合的全剖视图中,啮合区内一个齿轮的齿顶线画成虚线C.螺纹紧固件的连接画法中,当剖切平面通过螺杆的轴线时,螺栓,螺柱㊁螺钉以及螺母㊁垫圈等均按视图绘制D.在普通平键链接的断面图中,键与键槽的两个侧面配合,只画一条线㊂键的顶面与轮毂键槽的底面之间间隙很小,可采用夸大画法,画两条线卷二(非选择题共100分)二㊁简答作图题(本大题8个小题,共50分)1.(本小题5分)图21为电动机点动与连续运行控制电路原理图㊂将电器的文字符号及导线补画完整㊂图212.(本小题6分)图22为某车床的液压传动系统原理图,能够实现两缸顺序动作,阀1的调定压力为4M P a,阀2的调定压力为2M P a㊂看懂原理图,完成下列问题:(1)在虚线框内补画单向变量泵㊂(2)写出阀1㊁阀2的名称㊂(3)当1Y A通电时,写出两缸的动作顺序㊂(4)写出阀1的开启条件㊂图223.(本小题5分)加工一批齿轮,现有的金属材料牌号是:08㊁45㊁20C r㊁C r WM n㊂回答下列问题:(1)加工变速齿轮,应选择的金属材料牌号是哪一个?(2)上述金属材料牌号中,硬度最高和最低的分别是哪一个?(3)变速齿轮在粗加工之前为改善切削加工性能,应采用哪一种热处理工艺?(4)加工传动齿轮,应选择的金属材料牌号是哪一个?4.(本小题6分)图23为一轴的尺寸公差带图,回答下列问题:(1)轴的实际尺寸为45.022mm,则实际偏差是多少?判断该轴是否合格㊂(2)若此轴与45+0.0390的孔相配合,则该组配合属于哪种配合制?(3)该轴的极限尺寸是多少?图23 5.(本小题8分)制作一批图24所示的六角螺母,毛坯采用车削加工后直径为32ʃ0.02mm㊁厚度为12ʃ0.1mm的圆钢㊂回答下列问题:(1)使用万能分度头进行划线时,分度头的手柄在分度盘中有66个孔的孔圈上,每次划线转6圈后再转多少个孔?(2)依次进行锯㊁锉加工时,正六方体表面的加工顺序应是1ң①ң3ң②ң2ң③,写出①㊁②㊁③所对应加工面的顺序号㊂(3)为保证基准面的平面度要求,加工时用什么方法进行检测?与刀口形直尺配合使用的量具是什么?(4)攻制M12螺纹,起攻时应选用哪一支丝锥?图246.(本小题5分)根据图2-5所给视图,绘制其正等轴测图㊂图257.(本小题5分)根据图26所给视图,绘制其全剖左视图㊂图268.(本小题10分)根据图27所示零件图,回答下列问题:图27(1)左视图中36圆柱孔的定位尺寸有哪两个?(2)按自左向右的排列顺序,写出零件表面A㊁B㊁C㊁D四个点在空间的位置㊂(3)根据图中标注的尺寸,按1ʒ2比例绘制该零件的右视图(只画可见轮廓线,铸造圆角省略不画)㊂三㊁分析计算题(本大题2个小题,共15分)1.(本小题5分)如图31所示,已知理想电源E,R1=R2=2Ω,R3=4Ω,U R3=16V㊂求:(1)电阻R1两端的电压U R1㊂(2)电阻R2消耗的功率P R2㊂(3)电源电动势E㊂图312.(本小题10分)图32为某一机构传动简图,电动机的转速n=960r/m i n,该传动系统中的齿轮均为标准齿轮,模数m=2.5mm,齿数如图所示㊂分析传动简图,回答下列问题:图32(1)齿条的移动速度有几种?(2)判断齿条的移动方向㊂(3)齿条的最大移动速度是多少?(计算时π取整数)(4)齿轮8的齿数是多少?(5)当齿轮5与齿轮7啮合时,主轴转一转,工作台移动的距离是多少?四㊁综合应用题(本大题3个小题,共35分)1.(本小题10分)图41所示的单相变压器中,1㊁2为一个绕组的两端,3㊁4为另一绕组的两端,1㊁2间接直流电源,3㊁4间接毫安表㊂完成下列问题:(1)变压器的工作原理是什么?(2)铁心所用的冷轧硅钢片的厚度是多少?(3)铜损耗和铁损耗有何关系时,变压器的效率最高?(4)当开关S闭合瞬间,毫安表指针正向偏转,则哪一端和1端为同名端?(5)理想变压器,原绕组线圈为500匝,副绕组线圈为100匣,当原绕组接220V交流电吋,副绕组输出的电压是多少?图412.(本小题15分)加工图42所示的阶梯轴㊂毛坯采用55ˑ238的棒料,粗㊁精加工分开,采用双顶尖装夹保证加工精度㊂完成下列问题:图42(1)将表41中括号内的工序内容填写在答题卡相应位置㊂表41 阶梯轴加工工艺卡片工序工种工步工序内容1下料55ˑ238棒料2热处理正火3车(1)三爪卡盘装夹,车端面,钻中心孔,(①)(2)调头装夹,车右端面,保总长,(②)(3)一夹一顶,粗车32㊁22外圆,粗车锥面(4)双顶尖装夹,精车50㊁32外圆㊁台阶,(③)(5)调头,双顶尖装夹,精车32㊁22外圆㊁台阶,精车锥面,(④),倒角,(⑤)4钳划出键槽加工线5铣铣键槽工序工种工步工序内容6热处理调质处理7检验检验入库(2)解释金属切削机床型号C A6140中 40 的含义㊂(3)精车阶梯轴时,切削用量中对表面粗糙度影响最大的是哪一个?(4)为保证加工精度,需在加工过程中使用测量工具进行测量㊂现提供:游标卡尺㊁千分尺㊁万能角度尺㊁螺纹环规㊁百分表和V形铁㊂根据所提供的测量工具,补全表格㊂测量项目测量工具直径尺寸同轴度锥度螺纹(5)零件左端轴尺寸32+0.042+0.017,其基本偏差代号为n,公差等级为7级,用公差带代号和偏差值的形式写出该尺寸㊂3.(本小题10分)图43所示蝴蝶阀是用于管道上截断气流的阀门装置,它是通过齿轮㊁齿条机构来控制阀门实现截流㊂当外力推动齿杆12左右移动时,与齿杆啮合的齿轮8带动阀杆4转动,使阀门3开启或关闭㊂根据蝴蝶阀装配图,完成下列问题:图43(1)74㊁44㊁16H8f8各是什么尺寸?(2)画出1号件阀体的仰视图(尺寸从图中量取,只画可见轮廓线,铸造圆角省略不画)㊂。

本试卷分卷一（选择题）和卷二（非选择题）两部分。

满分200 分，考试时间120分钟。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1. 普通平键有圆头（A型）、平头（B）型和单圆头（C型）三种型式，当轴的强度足够，键槽位于轴的中间部位时，应选择______ 为宜。

A. （A）型B . （B）型 C. （C）型D . （B）型或（C）型2. __________________________________________ 普通平键连接的主要用途是使轴与轮毂之间_________________________ 。

A. 沿轴向固定并传递轴向力B. 沿轴向可做相对滑动并具有导向作用C. 沿周向固定并传递转矩D .安装与拆装方便3. ________________________________________________________ 普通螺旋转动时，和从动件做直线移动的方向无关的因素是__________ 。

A. 螺旋的旋向B .螺纹的回转方向C.螺纹的导程 D .螺纹的类型4. ______________________________ 不属于滑动摩擦螺旋传动的是___________________________________ 。

C.滚动螺旋传动D.单螺旋传动5. ______________________________ 联轴器与离合器的根本区别是。

A. 联轴器能用来联接两轴，而离合器还可以用来联接轴上的其他旋转零件B. 联轴器能用来传递转矩，而离合器除传递转矩外，还可用作安全、定向或起动装置C. 联轴器只能在轴停转的状态下才能完成两轴的接合或分离，而离合器却可随时完成两轴的接合或分离D. 联轴器可以采用弹性元件来缓冲吸振，而离合器则没有这种特性图1-16. _________________________ 洗衣机的定时器是属于部分。

机械类试题共10页第1页2020年济南春季高考机械专业模拟试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分200分，考试时间120分钟。

考试结束后，将本试卷和答题卡一并交回。

第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，并填涂在答题卡上）1.滑移齿轮变速机构中，滑移齿轮与轴之间的移动距离不大时，选用的键连接是（）A.普通平键B.导向平键C.薄型平键D.半圆键2.机床夹具中能够实现夹具快速移动的螺旋传动类型为（）A．滚动螺旋传动B.单螺旋传动C.复式螺旋传动D.微动螺旋传动3.下列属于无弹性元件挠性联轴器的是_________。

A套筒联轴器B凸缘联轴器C滑块联轴器D 弹性柱销联轴器4.常与槽型螺母合用，用于螺纹防松的销是（）A.圆柱销B.圆锥销C.开口销D.定位销5.图1—5所示为自卸货车翻斗机构，液压缸柱塞外伸，推动AB 转动，从而使车斗倾斜，将货物卸下，杆长L AB =27cm，L BC =41cm，L CD =6lcm，L AD =7lcm。

看懂简图，回答下列问题：机构ABCD 的名称是（）A.曲柄摇杆机构B.曲柄摇块机构C.双曲柄机构D.双摇杆机构6.有一对心式曲枘滑块机构,若曲柄转一周滑块移动的总距离是40毫米，则曲柄的长度是()A.10毫米B.20毫米C.30毫米D.40毫米7.仪表中应用的凸轮机构，要求低速、传力小、动作灵敏，应选用的从动杆端部结构形式为()。

A.平底式B.滚子式C.尖顶式D．曲面式8.安装V 带时，用拇指按两带轮的中间部位，一般以按下10—15mm 为宜，此目的是()A.检验初拉力B.检验带的柔韧度C.检验带在两轮中的正确位置D.检验带型9.V 带的接头形式为()A．胶合法B．缝合法C.铰链带扣法D.无接头10.链传动的两链轮旋转平面应在______。

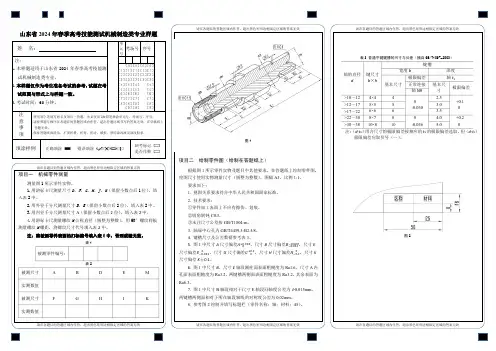

山东省2024年春季高考技能测试机械制造类专业样题请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效项目一 机械零件测量 测量图1所示零件实物。

1.用游标卡尺测量尺寸D 、F 、G 、H 、J 、K （保留小数点后1位），填入表2中。

2.用外径千分尺测量尺寸B 、E （保留小数点后2位），填入表2中。

3.用内径千分尺测量尺寸A （保留小数点后2位），填入表2中。

4.用游标卡尺测量螺纹M 公称直径（圆整为整数），用60°螺纹样板测量螺纹M 螺距，将螺纹尺寸代号填入表2中。

注：将被测零件表面的打标编号填入表1中，否则成绩无效。

项目二 绘制零件图（绘制在答题纸上）表3 普通平键键槽的尺寸与公差（摘自GB/T1095-2003）轴的直径 d 键尺寸b ×h键槽宽度b深度 基本尺寸极限偏差轴t 1 正常连接 基本尺寸极限偏差 轴N9>10～12 4×4 4 0-0.030 2.5 +0.1 0 >12～17 5×5 5 3.0 >17～22 6×6 6 3.5 >22～30 8×7 8 0 -0.0364.0 +0.2 0>30～3810×8105.0注：（d-t 1）组合尺寸的极限偏差按相应的t 1的极限偏差选取，但（d-t 1）极限偏差应取负号（—）。

根据图1所示零件实物及题目中其他要求，在答题纸上绘制零件图，绘图尺寸使用实物测量尺寸（圆整为整数），图幅A3，比例1:1。

要求如下：1. 视图关系要求符合中华人民共和国国家标准。

、三视图的投影规律为：主视俯视，主视左视，俯视左视。

、按剖切范围分，剖视图可分为、和三类。

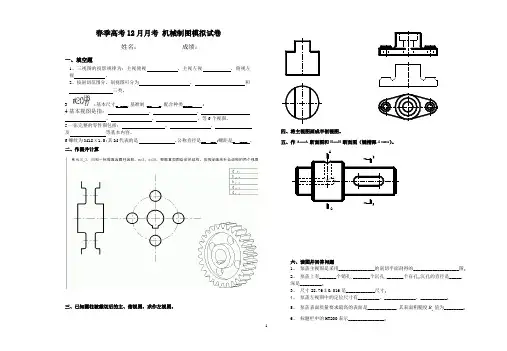

基本尺寸_ ___, __ _,配合种类____ ;基本视图是指：、、、、、等一张完整的零件图包括：、、及等基本内容。

6螺纹为M18ⅹ1.5:其M代表的是、公称直径是__ __ ;螺距是_ ___ 。

二、作图并计算三、已知圆柱被截切后的主、俯视图，求作左视图。

图｡2、泵盖上有_______个销孔,_______个沉孔,_______个盲孔｡沉孔的直径是_____,深是_________｡3、尺寸28.76 0.016是____________尺寸｡4、泵盖左视图中的定位尺寸有_________、_____________、___________｡5、泵盖表面质量要求最高的表面是____________,其表面粗糙度aR值为________｡6、标题栏中的HT200表示_______________｡11、折角阀由____个零件组成，其中标准件有______个。

2、折角阀的主视图采用了________画法，其中扳手（件5）采用了__________画法。

3、俯视图中的双点画线是一种________画法，表示__________________________.4、图中的B-B是__________图，主要表达________________________________.5、C向是___________图，表示________________________.件2C向图形中的两个小圆孔结构的作用是____________________________________.6、螺塞（件2）与阀座（件1）是________联接，扳手（件5）与阀芯（件4）是_____联接。

7、解释的含义_______________________________.8、图中G1／2是________尺寸，∮142是________尺寸，205是_______尺寸，是_______尺寸。

山东省春季高考济南市2024年高三第一次模拟试卷一、选择题（本大题20个小题，每小题3分，共60分．在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出．并填涂在答题卡上）1．已知集合M={2，4，6，8，10}，N={x∣−1<x<6}，则M∩N等于（）A．{2，4}B．{2，4，6}C．{2，4，6，8}D．{2，4，6，8，10}2．已知命题p：∀x>0，x2−x≤0，则⌝p为（）A．∃x≤0，x2−x>0B．∃x>0，x2−x>0C．∀x>0，x2−x>0D．∀x≤0，x2−x>03．若a，b∈R，则“(a−b)a2<0”是“a<b”的（）A．充分不必要条件B．必要不充分条件C．充要条件D．既不充分也不必要条件的定义域为（）4．函数f(x)=√x−1x−2A．(1，+∞)B．[1，+∞)C．[1，2)D．[1，2)∪(2，+∞)5．下列立体图形中，主视图和左视图不一样的是（）A．B．C．D．6．下列函数中，在区间(0，2)上为增函数的是（）A．y=3−x B．y=x2+1C．y=1x D．y=−|x|7．已知函数f(x)是定义在R上的奇函数，当x≥0时，f(x)=x(1+x)，则f(−1)等于（）A．−2B．−1C．0D．28．设log34=a，log35=b，则log310等于（）A ．2a +4bB ．4a −2bC ．12a +bD ．14a +12b9．已知数列{a n }是首项为1，公差为3的等差数列，如果a n =2023，则n 等于（ ）A ．677B ．676C ．675D ．67410．4名男生和3名女生排成一排照相，要求男生和男生互不相邻，女生与女生也互不相邻，则不同的排法种数是（ ） A ．36B ．72C ．81D ．14411．下列式子的化简结果错误的是（ ） A ．AB ⃗⃗⃗⃗⃗⃗ +BC ⃗⃗⃗⃗⃗ +CA ⃗⃗⃗⃗⃗ =0⃗ B ．(AB⃗⃗⃗⃗⃗ +MB ⃗⃗⃗⃗⃗⃗ )+BO ⃗⃗⃗⃗⃗ +OM ⃗⃗⃗⃗⃗⃗ =AB ⃗⃗⃗⃗⃗ C ．OA ⃗⃗⃗⃗⃗⃗ −OD ⃗⃗⃗⃗⃗⃗ +AD ⃗⃗⃗⃗⃗⃗ =0⃗ D ．AB ⃗⃗⃗⃗⃗⃗ −AD ⃗⃗⃗⃗⃗⃗ −DC ⃗⃗⃗⃗⃗⃗ =BC ⃗⃗⃗⃗⃗12．已知向量a ⃗ =(2，1)，b ⃗ =(m ，−1)，且a ⃗ ∥(a ⃗ −b⃗ )，则实数m 的值为（ ） A ．1 B ．−1 C ．2 D ．−213．如图所示，在平面直角坐标系中，角α的终边与单位圆交于点A ，且点A 的纵坐标为45，则cosα的值为（ ）A ．−25B ．25C ．−35D ．3514．已知角α∈(0，π)，且cos2α=13，则sinα的值为（ ）A ．√66B ．√33C ．−√66D ．−√3315．下列命题：①如果一个平面经过另一个平面的一条垂线，则这两个平面互相垂直； ②如果平面α和不在这个平面内的直线a 都垂直于平面β，那么a ∥α； ③垂直同一平面的两个平面互相平行； ④垂直同一平面的两个平面互相垂直． 其中正确命题的个数是（ ） A ．1B ．2C ．3D ．416．有4张卡片（除颜色外无差别），颜色分别为红、黄、蓝、绿，从这4张卡片中任取2张不同颜色的卡片，则取出的2张卡片中含有红色卡片的概率为（ ） A ．12B ．35C ．13D ．5617．二项式(x −1x)12的展开式中，含x 2项的系数是（ ）A ．−462B ．462C ．792D ．−79218．若圆x 2+y 2−4x −2y =0的圆心在抛物线y 2=2px 上，则该抛物线的焦点坐标为（ ）A ．(18，0)B ．(14，0)C ．(12，0)D ．(1，0)19．已知△ABC 的内角A ，B ，C 的对边分别是a ，b ，c ，面积为S ，且a 2+4S =c 2+b 2，则角A 的值为（ ）A ．π4B ．π3C ．2π3D ．3π420．陀螺起源于我国，在山西夏县新石器时代的遗址中，就出土了目前发现的最早的石制陀螺因此，陀螺的历史至少也有四千年，如图所示为一个陀螺的立体结构图，若该陀螺底面圆的直径AB =12cm ，圆柱体部分的高BC =6cm ，圆锥体部分的高CD =4cm ，则这个陀螺的表面积是（ ）A ．(144+12√13)πcm 2B ．(144+24√13)πcm 2C ．(108+12√13)πcm 2D ．(108+24√13)πcm 2二、填空题（本大题5个小题，每小题4分，共20分．请将答案填在答题卡相应题号的横线上）21．不等式|3−2x|<1的解集是 ．22．已知直线x +y +2=0与圆x 2+y 2−4x −5=0交于A ，B 两点，则线段AB 的垂直平分线的方程为 ．23．变量x ，y 满足的约束条件{x +y −5≤04x −y ≥0y ≥0表示的可行域（阴影部分）如图所示，则目标函数z =−2x +y 的最大值是 ．24．为了解某中职学校男生的身体发育情况，对随机抽取的100名男生的身高进行了测量（结果精确到1cm ），并绘制了如图所示的频率分布直方图，由图可知，其中身高超过168cm 的男生的人数为 ．25．已知双曲线x 2a 2−y 2b2=1(a >0，b >0)的一条渐近线与直线x −2y −1=0垂直，则双曲线的离心率为 ．三、解答题（本大题5个小题，共40分）26．已知二次函数f(x)满足f(0)=−1，顶点为(1，−2)．（1）求函数f(x)的解析式；（2）若函数f(x)在区间[a −1，4]上单调递增，求实数a 的取值范围．27．假设某市2023年新建住房400万平方米，其中有250万平方米是中、低价房．预计在今后的若干年内，该市每年新建住房面积平均比上年增长8%．另外，每年新建住房中，中、低价房的面积均比上一年增加50万平方米．求：（1）截至到2032年底，该市所建中、低价房的面积累计（以2023年为累计的第一年）为多少万平方米？（2）哪一年底，当年建造的中、低价房的面积占该年建造住房面积的比例首次大于85%？28．已知函数f(x)=a ⋅b⃗ ，其中向量a ⃗ =(m ，cos2x)，b ⃗ =(1+sin2x ，1)，且函数y =f(x)的图象经过点(π4，2)．（1）求实数m 的值；（2）求函数f(x)的最小值及此时x 的取值集合．29．如图所示，已知AA 1⊥平面ABC ，BB 1∥AA 1，AB =AC ，点E 和F 分别为BC 和A 1C 的中点．（1）证明：EF ∥平面A 1B 1BA ； （2）证明：AE ⊥平面BCB 1．30．已知椭圆x 2a 2+y 2b2=1(a >b >0)过M(2，√2)，N(√6，1)两点，O 为坐标原点．（1）求椭圆的标准方程；（2）若直线y =kx +4(k >0)与圆x 2+y 2=83相切，且与椭圆交于A ，B 两点，证明：OA ⊥OB ．答案解析部分1．【答案】A2．【答案】B3．【答案】A4．【答案】D5．【答案】D6．【答案】B7．【答案】A8．【答案】C9．【答案】C10．【答案】D11．【答案】D12．【答案】D13．【答案】C14．【答案】B15．【答案】B16．【答案】A17．【答案】D18．【答案】A19．【答案】A20．【答案】C21．【答案】{x∣1<x<2}22．【答案】x−y−2=023．【答案】224．【答案】6425．【答案】√526．【答案】（1）解：设f(x)=a(x−1)2−2则由f(0)=−1得：a−2=−1∴a=1∴f(x)=(x−1)2−2=x2−2x−1（2）解：由题意得：{a −1<4a −1≥1∴2≤a <5∴实数a 的取值范围为[2，5)27．【答案】（1）解：设中、低价房面积构成数列{a n }，由题意可知{a n }是等差数列其中a 1=250，d =50则S n =250n +n(n−1)2×50=25n 2+225n所以S 10=4750∴截止2032年底，预计该市所建中、低价房的累计面积为4750万平方米 （2）解：设新建住房面积构成数列{b n }，由题意可知{b n }是等比数列 其中b 1=400，q =1.08 则b n =400×(1.08)n−1 由题意可知a n >0.85b n∴250+(n −1)×50>400×(1.08)n−1×0.85经验证n =1，2，3⋯⋯可得：满足上述不等式的最小正整数n =6，∴到2028年底，当年建造的中、低价房的面积占该年建造住房面积的比例首次大于85%28．【答案】（1）解：由题意，f(x)=a ⋅b⃗ =(m ，cos2x)⋅(1+sin2x ，1)=m(1+sin2x)+cos2x =msin2x +cos2x +m∵函数y =f(x)的图象经过点(π4，2) ∴f(π4)=2，即msin π2+cos π2+m =2∴m =1（2）解：∴f(x)=sin2x +cos2x +1=√2sin(2x +π4)+1 ∴当sin(2x +π4)=−1时，f(x)有最小值1−√2 此时2x +π4=−π2+2kπ，k ∈Z 即x =−3π8+kπ，k ∈Z∴f(x)最小值为1−√2，此时x 的取值东合为{x ∣x =−3π8+kπ，k ∈Z}29．【答案】（1）证明：连接A1B在△A1BC中∵点E和F分别是BC和A1C的中点∴EF∥A1B又∵A1B⊂平面A1B1BA且EF⊂平面A1B1BA∴EF∥平面A1B1BA（2）证明：∵AB=AC，E为BC中点∴AE⊥BC∵AA1⊥平面ABC，BB1∥AA1∴BB1⊥平面ABC∵AE⊂平面ABC∴BB1⊥AE又∵BC，BB1⊂平面BCB1且BC∩BB1=B∴AE⊥平面BCB130．【答案】（1）解：根据题意，将点M(2，√2)，N(√6，1)代入椭圆方程，得：{4a2+2b2=16a2+1b2=1，解方程组，得：{a2=8b2=4故椭圆的标准方程为x 28+y24=1（2）解：∵直线y=kx+4(k>0)与圆x2+y2=83相切∴圆心(0，0)到直线y=kx+4的距离等于半径2√63∴√k +1=2√63解得：k =±√5∵k >0 ∴k =√5∴直线方程为y =√5x +4 联立方程{y =√5x +4①x 28+y 24=1②将①代入②，整理得：11x 2+16√5x +24=0 设点A(x 1，y 1)，B(x 2，y 2)，则∴x 1+x 2=−16√511，x 1x 2=2411∵OA ⃗⃗⃗⃗⃗ ⋅OB ⃗⃗⃗⃗⃗ =x 1x 2+y 1y 2=x 1x 2+(√5x 1+4)(√5x 2+4)=6x 1x 2+4√5(x 1+x 2)+16=6×2411+4√5×(−16√511)+16=0∴OA ⃗⃗⃗⃗⃗ ⊥OB ⃗⃗⃗⃗⃗ ∴OA ⊥OB。

(14和15年)山东春考机械专业各科理论试题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(14和15年)山东春考机械专业各科理论试题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(14和15年)山东春考机械专业各科理论试题的全部内容。

《机械基础》一、选择题1、普通平键连接的两个键按180o布置，进行强度校核时,需按照几个键进行( ）。

A、1.2B、1。

4C、1.5D、22、适于传递横向载荷的螺纹连接类型是（）。

A、普通螺栓连接B、铰制孔用螺栓连接C、双头螺柱连接D、螺钉连接3、下列螺旋传动应用中属于传导螺纹的是（ ).A、螺旋起重机B、螺旋压力机C、卧式车床中滑板横向进给螺旋传动D、镗刀杆微调机构4、后轮驱动的汽车，动力由变速箱传递到后桥需选用( ）。

A、凸缘联轴器B、套筒联轴器C、滑块联轴器D、万向联轴器5、如图1-1所示的四杆机构，其中与脚踏缝纫机踏板四杆机构应用类型相同的是（）。

6、曲柄转动导杆机构应用于（）。

A、插床B、牛头刨床C、汽车式吊车D、手摇唧筒7、关于内燃机配气凸轮机构，下列说法错误的是（ )。

A、采用弹簧锁合方式B、采用盘形凸轮C、从动件往复直线运动D、采用重力锁合方式8、数控机床的伺服进给电动机带传动所采用的传动带类型是( ）。

A、V带B、平带C、圆带D、同步带9、下列普通V带型号中,截面尺寸最小的是（）。

A、A型B、B型C、C型D、E型10、链传动中两链轮轴线相对位置应该( ）。

A、相交成直角B、相互平行C、成直角交错D、相交成一定角度11、C6140卧式车床溜板箱与床身之间采用了( ).A、锥齿轮传动B、齿轮齿条传动C、内啮合齿轮传动D、交错轴齿轮传动12、用展成法加工的正交变位直齿圆柱齿轮，不发生变化的是( ).A、分度圆齿厚B、齿根圆直径C、齿轮模数D、轮齿的抗弯强度13、以下不是平行轴轮系传动特点的是（ )。
