激光测距仪操作说明书一．激光测距仪硬件介绍HUDLCD显示器RS232数据串口扳机LCD显示器二．测距仪的技术指标a)罗盘(抗磁性传感器，Post-Fluxgate 技术)i."0.5 º 精确度b)磁倾仪i."0.1 º 倾斜精度ii."40 º 倾斜范围c)测距i.精度–测８５米外的白目标精度为０.１米ii.最大距离–１８５０米(反射目标)iii.最小距离–３米iv.高压输电线１７５米v.杆状标志４００米vi.树（无叶）４００米vii.建筑物，树（有叶）８００米三．激光测距仪的基本操作3．1 如何校对激光测距仪●开启电源●按“MENU” 健●用>?键来进行功能选择●选择“COMP” 并按下“Enter” 键●选择“CAL” 并按下“Enter” 键●LCD显示窗显示“Initializing Please Wait!” &“Rotate Unit for Calibration” 信息●以射击的姿势扣住扳机. LCD显示窗显示“Data PointCount” 信息●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●在转动中，慢慢地从上到下，从左到右移动(±40º的范围)●虽着 Contour 的移动, 你将看到数据点(Data PointCount) 在增加。
当其值增加到275时，罗盘校对操作就完成了。
松开板机，系统恢复原来的设置●每次系统上电都必须要重复以上操做3.2 开机自检自检信息：仪器开机后将进行自检，自检信息将显示在LCD 显示屏上:Selft TestControur XLRic当自检信息结束后回到以前的测量界面时，说明自检成功，否则会出现以下错误信息:End Of Self Test*** Fall3.3 标准测量模式下的测量标准模式是仪器在开机后默认的模式，在这种模式下，仪器将显示所测目标的距离、方位和倾斜值。

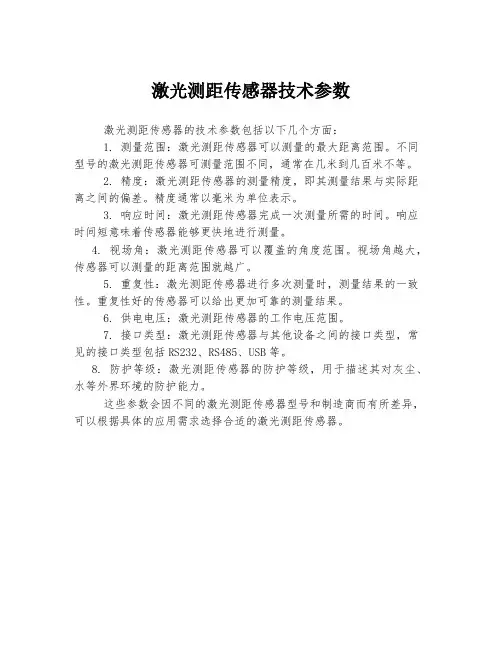

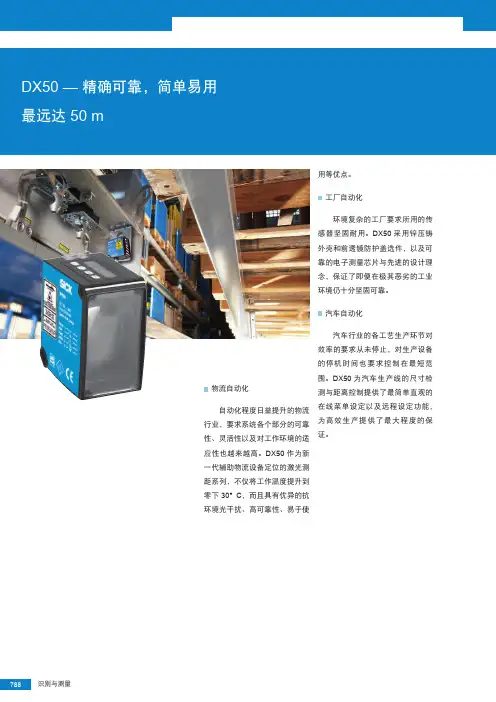

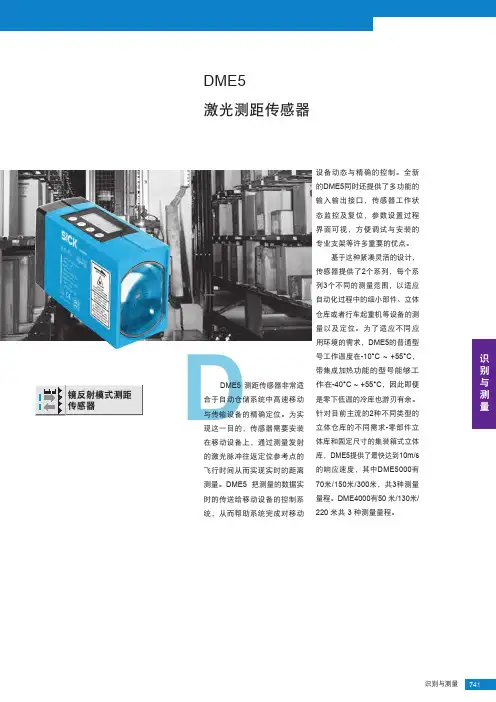

激光测距传感器技术参数
激光测距传感器的技术参数包括以下几个方面：
1. 测量范围：激光测距传感器可以测量的最大距离范围。
不同型号的激光测距传感器可测量范围不同，通常在几米到几百米不等。
2. 精度：激光测距传感器的测量精度，即其测量结果与实际距离之间的偏差。
精度通常以毫米为单位表示。
3. 响应时间：激光测距传感器完成一次测量所需的时间。
响应时间短意味着传感器能够更快地进行测量。
4. 视场角：激光测距传感器可以覆盖的角度范围。
视场角越大，传感器可以测量的距离范围就越广。
5. 重复性：激光测距传感器进行多次测量时，测量结果的一致性。
重复性好的传感器可以给出更加可靠的测量结果。
6. 供电电压：激光测距传感器的工作电压范围。
7. 接口类型：激光测距传感器与其他设备之间的接口类型，常见的接口类型包括RS232、RS485、USB等。
8. 防护等级：激光测距传感器的防护等级，用于描述其对灰尘、水等外界环境的防护能力。
这些参数会因不同的激光测距传感器型号和制造商而有所差异，可以根据具体的应用需求选择合适的激光测距传感器。
激光测距传感使用手册前言尊敬的客户：衷心的感谢您选择了深圳市南方测控技术有限公司的激光测距传感器！为了让您更好的使用本激光测距传感器与防止意外事故的发生，请您在使用本激光测距传感器前仔细的阅读本说明书。
本说明书的版权归属深圳市南方测控技术有限公司所有，如在不影响本激光测距传感器整体性能的前提下所作的修改或更新，恕不另行通知。
激光测距传感器系统说明术语解释➢激光测距：利用激光对目标的距离进行准确测定。
激光测距一般采用两种方式来测量距离：脉冲法和相位法。
➢脉冲激光测距：基于激光脉冲反射时差法原理，测距仪器发射出的激光经被测量目标反射后，激光束被测距仪器接收，测距仪器记录激光往返的时间。
光速和往返时间的乘积的一半，就是测距仪器和被测量物体之间的距离。
➢激光测距传感器：为工业测量之产品，采用工业标准设计、生产和检测，可在线24小时连续实施测量，有的可以多台组网测试。
➢激光安全等级：国际上对激光有统一的分类，激光器分为四类（Class1、Class2、Class3、Class4）。
Class1激光器对人是安全的，Class2激光器对人有较轻的伤害，Class3以上的激光器对人有严重伤害，使用时需特别注意，避免对人眼直射。
➢Class2激光器：指激光器的出口光功率小于1mw，一般认为对人的眼睛是安全的，正常暴露在这种激光器的光束下不会对眼睛的视网膜造成永久性的伤害。
尽管此种激光器是安全的，但也不能长时间的直视激光光束。
如偶尔照射到人眼还不至于引起伤害，但连续观察激光束时能损伤眼睛。
此是对第二级激光器的最重要控制措施。
➢系统概述LPS系列激光测距传感器是一种功能强大的测量精确、无接触式的工业用距离测量设备，它可广泛地被集成用于各种工业用途的控制和监测系统上。
使用图例如下：LPS系列激光测距传感器是一款使用方便的工业应用激光测距仪表，特别为交通、炼钢、仓储、建筑、码头等需要自动进行距离和位置控制的应用而设计研发，具有很高地实用性。
目录镭神LS10A系列激光传感器 (3)镭神LS10B系列高速高精度激光传感器 (5)镭神LS11A系列激光位移传感器 (7)镭神LS11B系列高速激光位移传感器 (9)镭神LS50系列TOF激光测距传感器 (11)镭神相位法激光传感器 (12)镭神三维激光扫描仪 (13)镭神LS10A系列激光传感器LS10A基本概况LS10A系列激光传感器是深圳市镭神智能系统有限公司研发的近距离高精度的非旋转扫描测距产品。
该传感器运用激光三角法测量物体三维尺寸，可完成物体检查、定位、测量等多种工作任务，帮助客户提高生产力，实现生产控制和质量控制。
LS10A系列激光传感器的扫描频率30Hz，采用USB接口输出数据，根据测量尺寸的不同，可划分为不同的产品型号，具体参数如下表所示。
产品参数LS10A-050 LS10A-095 LS10A-245 LS10A-350 量程起点50mm 70mm 170mm 200mm量程中点55mm 95mm 245mm 350mm量程终点60mm 120mm 320mm 500mm 高度方向测量范围10mm 50mm 150mm 300mm±0.17%FSO ±0.10%FSO ±0.13%FSO ±0.40%FSO5μm 20μm 50μm 1200μm 量程起点10mm 14mm 34mm 40mm量程中点11mm 19mm 49mm 70mm量程终点12mm 24mm 64mm 100mm360测量点/扫描线标准655nm 655nm 655nm 655nm可选405nm 405nm 405nm 405nm2M5mW 8 mW 10 mW 15 mW30° 30° 30° 30°10000lx 10000lx 5000lx 5000lx30Hz 30Hz 30Hz 30HzUSBUSB不锈钢5VDC，±10%IP65阳极氧化铝/不锈钢PMMA/安全玻璃15g2g/20~500Hz0℃~40℃-20℃~+70℃产品应用物体检查形状测量镭神LS10B系列高速高精度激光传感器LS10B基本概况LS10B系列激光传感器是深圳市镭神智能系统有限公司研发的高速高精度的扫描测距产品。
ifm激光测距传感器中文说明书第一部分：介绍IFM激光测距传感器是一种先进的测量设备，用于测量物体与传感器之间的距离。
它采用激光技术，精确测量给定物体的距离，并提供可靠的数据输出。
本说明书将详细介绍IFM激光测距传感器的特点、工作原理、安装及使用方法。
第二部分：特点1.高精度：IFM激光测距传感器具有高精度测量能力，可以测量距离的误差小于0.1mm。
它可以精确测量各种形状和材质的物体的距离。
2.多功能性：IFM激光测距传感器具有多种测量模式，包括单点测量、连续测量和平均测量。
用户可以根据实际需求选择合适的模式进行测量。
3.高速测量：IFM激光测距传感器采用先进的激光技术，具有高速测量能力。
它可以在几毫秒内完成一次测量，适用于快速物体测量和高速生产线上的应用。
4.长测距范围：IFM激光测距传感器具有较长的测距范围，可以测量距离大约为0.1m到10m的物体。
用户可以根据实际情况选择合适的传感器进行测量。
第三部分：工作原理IFM激光测距传感器利用激光束发射器发射出的激光束与物体相交，然后接收到反射的激光束。
通过计算激光束的反射时间，传感器可以精确测量距离。
传感器内部的芯片通过对反射激光的处理，可以将距离转换为数字信号输出。
第四部分：安装1.安装位置：IFM激光测距传感器应安装在能够有效检测到测量对象的位置。
传感器的激光束应垂直照射在测量对象表面上。
2.安装注意事项：在安装前，请确保传感器和测量对象之间没有阻挡物，以确保准确的测量结果。
同时，传感器应保持平稳固定，以避免因振动而导致的误差。
3.连接电源：将传感器连接到电源，并检查电源是否正常。
确保与传感器兼容的电源和线缆，以确保传感器正常工作。
第五部分：使用方法1.参数设置：在使用前，用户可以通过传感器上的设置按钮调整不同的参数，如测量模式、测距范围等。
用户可以根据实际需求选择合适的参数。
2.数据输出：传感器将测量数据以数字信号的形式输出。
用户可以通过连接传感器和计算机等设备，实时获取和处理数据。
SENST系列激光测距传感器产品说明书武汉鸿诚远大科技有限公司目录一：前言二：传感器特点三：传感器技术参数四：传感器接口及接线说明五：通讯协议六：产品应用七：技术支持与售后一、前言武汉鸿诚远大科技有限公司所生产的SENST系列激光测距传感器，为新一代非接触式，高精度测距传感器。
其功能强大，结构坚固，专为工业及野外使用而设计。
适合长期在线监测使用，而且我公司免费提供在线监测系统方案，可指导施工等。
本公司产品为自行研发，可按功能为客户订做。
激光测距传感器为激光类测距产品，激光等级为二级安全，使用时请勿直射眼睛，请勿正对阳光。
本传感器标准版为只含有数据接口( RS232 )。
如有模拟量，开关量，恒温等需求，请在购买前与我们说明。
本传感器保修期为一年，终身维修。
本传感器在未做全密封的情况下，请勿在雨天暴露使用。
未要求做防腐的情况下，请勿在高腐蚀环境下使用。
本传感器以下情况不在保修范范围内：1,人为损坏或易碎签损毁。
2,非正常使用（如电源接反，电压输入超过范围，接线顺序出错等〕。
3,自然灾害损坏。
二、传感器特点·传感器可以设置的不同的地址〔最大可以设置249个不同的地址），方便单总线，多机组网。
而且通过本公司配套生产的专用接头，可无上限串连传感器。
·传感器可以为无线方式，免去您布线的麻烦。
·传感器可以加口工为全密封，能达到防水浸的防护级别。
·传感器具有模拟量反向〔可以随距离增加而减小，或随距离增加而增加）输出功能，且模拟量输出范围对应的距离可以任意调整。
非常适合于液位、料位、物位等测量。
而且模拟量输出为标准4-20MA ,可以直接接入PLC、二次仪表等设备，方便入网。
·具有开关量输出功能，而且开关输出点，开关输出状态均可通过命令进行调整。
适用于过程控制，平整度检査，厚度检测等场合。
·传感器数字接口形式有RS232,RS422,RS485可以任意切换，只需要更换一根通讯电缆即可，无需对传感器做任何改动。
