《建筑桩基检测技术规范》(JGJ106-2003)

高应变低应变桩基检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。

第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

高大钊版的《土力学与地基基础》关于大小应变的定义大应变：指激励能量足以使桩土之间发生相对位移，使桩产生永久贯入度的动测法小应变：指在激励能量较小，只能激发桩土体系（甚至只有局部）的某种弹性变形，而不能使桩土之间产生相对位移的动测法。

桩达到极限承载力时，即为桩周土达到塑性破坏。

唯有大应变才能使桩产生一定的塑性沉降（贯入度），所测的土阻力才是土的极限阻力；小应变只能测得桩土体系的某些弹性特征值，而土的弹性变形与其强度之间并没有确定的关系。

因此从理论上讲，小应变不能提供确切的单桩极限承载力，只能用于检验桩身质量。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：1 施工质量有疑问的桩；2 设计方认为重要的桩；3 局部地质条件出现异常的桩；4 施工工艺不同的桩；5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6 除上述规定外，同类型桩宜均匀随机分布。

解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。

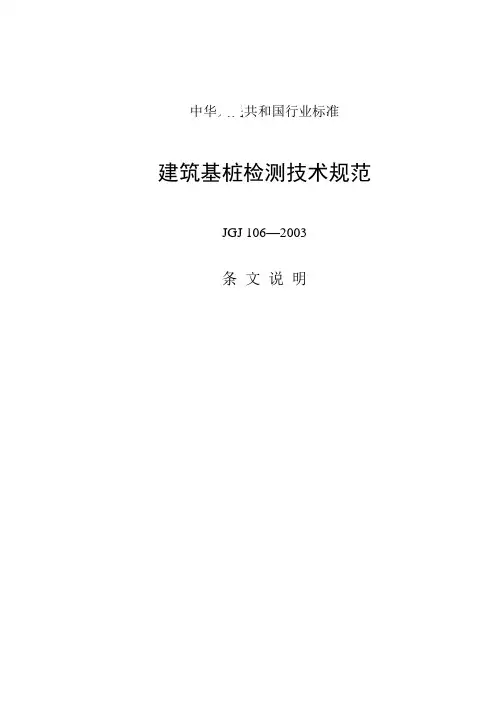

中华人民共和国行业标准建筑基桩检测技术规范JGJ 106—2003条文说明前言《建筑基桩检测技术规范》JGJ 106-2003，经建设部2003年3月27日以第133号公告批准、发布。

为便于广大检测、设计、施工、科研、学校等单位的有关人员在使用本标准时能正确理解和执行条文规定，《建筑基桩检测技术规范》编制组按章、节、条顺序编制了本规范的条文说明，供国内使用者参考。

在使用中如发现本文说明有不妥之处，请将意见函寄吕国建筑科学研究院（地址：北京市三环东路30号；邮编：100013）。

目次1 总则 (61)2 术语、符号 (63)2 术语 (63)3 基本规定 (64)3.1 检测方法和内容 (64)3.2 检测工作程序 (65)3.3 抽检数量 (67)3.4 验证与扩大检测 (69)3.5 检测结果评价和检测报告 (69)3.6 检测机构和检测人员 (72)4 单桩竖向抗压静载试验 (73)4.1 适用范围 (73)4.2 仪器设备及其安装 (73)4.3 现场检测 (75)4.4 检测数据分析与判定 (77)5 单桩竖向抗拔静载试验 (79)5.1 适用范围 (79)5.2 仪器设备及其安装 (79)5.3 现场检测 (79)5.4 检测数据分析与判定 (80)6 单桩水平静载试验 (81)6.1 适用范围 (81)6.2 仪器设备及其安装 (81)6.3 现场检测 (81)6.4 检测数据分析与判定 (82)7 钻芯法 (84)7.1 适用范围 (84)7.2 设备 (84)7.3 现场操作 (85)7.4 芯样试件截取与加工 (87)7.5 芯样试件抗压强度试验 (88)7.6 检测数据分析与判定 (89)8 低应变法 (91)8.1 适用范围 (91)8.2 仪器设备 (93)8.3 现场检测 (94)8.4 检测数据分析与判定 (95)9 高应变法 (101)9.1 适用范围 (101)9.2 仪器设备 (101)9.3 现场检测 (103)9.4 检测数据分析与判定 (105)10 声波透射法 (112)10.1 适用范围 (112)10.2 仪器设备 (112)10.3 现场检测 (112)10.4 检测数据分析与判定 (113)1总则1.0.1工业与民用建筑中的质量问题和重大质量事故多与基础工程质量有关，其中有不少是由于桩基工程的质量问题，而直接危及主体结构的正常使用与安全。

桩身完整性检测技术规定（内部）一、编制的主要依据1、《建筑地基基础设计规范》（GB50007-2002）2、《建筑地基基础设计规范》（DBJ50-047-2006）3、《建筑桩基检测技术规范》（JGJ106-2003、J256-2003）4、《建筑桩基技术规范》（JGJ106-94）二、一般情况下的检测数量及方法（D表示桩径）（一）柱下单桩检测数量：全数检测检测方法：1、大直径灌注桩（1）当800mm<D≦1200mm，采用低应变法全数检测。

（2）当出现下列情况之一时，除采用低应变法全数检测外，还应抽取总桩数10%的桩采用声波透射法或钻芯法进行验证检测。

①D>1200MM②地基基础设计等级为甲级③地质条件复杂,成桩质量可靠性较低.2、非大直径灌注桩采用低应变法全数检测。

注：筒体筏板下多桩的检测按柱下单桩要求执行。

（二）柱下多桩检测数量：每个承台下的抽检桩数不得少于一根。

检测方法：按（一）条检测方法执行。

（三）墙（承台梁）下多桩检测数量：1、地基基础设计等级为甲级，或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不少于总桩数的30%（不得少于20根）。

2、其他桩基工程抽检数量不少于总桩数的20%（不得少于10根）。

3、地下水位以上且终孔后桩端持力层已通过核验的人工挖桩，抽检数量不少于总桩数的10%（不少于10根）。

检测方法：按（一）条检测方法执行。

三、当发现检测数据异常时，不得随意进行处理，应查找原因，重新组织检测，必要时还可根据实际情况采用其它适宜的方法进行验证检测。

四、当工程出现特殊情况时，桩身完整性检测方案应专题研究后进行编制，按程序审批通过后方可实施。

重庆市万州区建设工程质量监督站二00七年七月十九日。

人工挖孔嵌岩桩检测岩土二班刘思炎学号20070110710 随着我国国民经济快速增长和人民生活水平的提高，无论是办公条件还是住房需求都向高层发展，因此许多大中城市的高层建筑拔地而起。

在地质条件良好的情况下，绝大多数高层建筑首选基础形式为人工挖孔桩，因为人工挖孔桩桩径大，桩端可扩孔至桩径的1.3~3倍，通过风镐或爆破使桩端嵌入中风化或微风化基岩中1~3倍桩径的深度，单桩承载力特征值在1.5×104kN~2×104kN，甚至更高。

人工挖孔桩的应用使得检测其承载能力等各方面质量有着重要意义，作为学生从事现场经验很少，那么借鉴有经验者的实验结果作为参考成为很好的途径。

以下为从网络搜集的切实可行的人工挖孔嵌岩桩的检测方法，希望能在搜集资料的过程中有所得。

工程桩应进行承载力检验是现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）和《建筑地基础设计规范》（GB50007-2002）以强制性条文的形式规定的；桩身完整性检测和单桩承载力检测是GB50202质量检验标准中的2项主控项目。

行业标准《建筑基桩检测技术规范》（JGJ106-2003）3.3.5条文中也规定了工程桩竣工验收前要进行桩身完整性检测和单桩竖向承载力检测。

也就是说，必须提交桩身质量合格、单桩承载力满足设计要求2项主要内容的检测报告，这样的桩基工程竣工验收时才能评定为合格工程。

但是目前由于做承载力检测费用较高，因此仍有不少人工挖孔桩只做低应变桩身完整性检测，不愿做单桩承载力检测，这将在某种程度上给建筑工程留下隐患。

目前桩基检测市场进行单桩承载力的方法大致有以下4种。

静载荷试验根据JGJ106-2003中3.3.5条规定，应采用单桩竖向抗压承载力静载试验进行验收检测，但是人工挖孔嵌岩桩单桩承载力很高，无论是做锚桩反力静载试验还是做堆载反力静载试验，其费用都较高，建设方或开发商都很难接受。

在设备或场地条件受到限制无法进行单桩承载力检测时，可以在场地上选1个小直径桩或在4根工程桩中间设计1根小直径模拟试验桩做静载荷试验，用其试验结果来推算其他大直径桩的承载力。

《建筑基桩检测技术规范》JGJ 106-2003实施要点李大展中华人民共和国行业标准《建筑基桩检测技术规范》JGJ 106-2003（以下简称《规范》）已于2003年7月1日起实施，现提出在该规范实施中的若干要点，与同行交流，并请批评指正。

1．检测方法的选择由于桩基工程的复杂性、检测方法的多样性，使得在实际工程中选择适当的检测方法尤为重要。

检测方法的选择除应考虑不同方法的特点和适用范围外，尚应考虑地质条件、桩型和施工质量等因素，做到多种方法的合理搭配。

从而在符合“安全适用、技术先进、数据准确、正确评价”的同时，又达到经济上的合理性。

2．工程桩检测工程桩应进行单桩承载力和桩身完整性抽样检测（黑体字为《规范》强制性条文，下同）。

现行《建筑地基基础工程施工质量验收规范》GB 50202和《建筑地基基础设计规范》GB 50007都以强制性条文形式规定，工程桩应进行承载力检验，混凝土桩桩身完整性检测也是上述两规范质量检验标准中的主要项目。

工程实际操作时，总是先进行完整性检测，然后再有针对性的做承载力检测，以对整体施工质量有个评估。

3．检测方法目前列入《规范》的检测方法有七种，即为：竖向抗压静载试验、竖向抗拔静载试验、水平静载试验、钻芯法、低应变法、高应变法和声波透射法。

对于低应变动力检测推算承载力，基于多年来工程实践表明其可靠性差，《规范》没有推荐采用。

4．检测开始的时间对于低应变法或声波透射法，受检桩混凝土强度不应小于15Mpa；当采用钻芯法时，受检桩混凝土强度应达到设计值；承载力检测时，除桩身强度应符合规定外，尚应满足土层休止时间的要求。

5．检测数量5.1混凝土桩的桩身完整性检测的抽检数量不应少于总桩数的20 %，且不得少于10根。

根据不同条件，尚应按《规范》要求增加检测数量。

5.2 对单位工程内且在同一条件下的工程桩，承载力的静载试验抽检数量不应少于总桩数的1 %，且不应少于3根；当总桩数在50根以内时，不应少于2根。

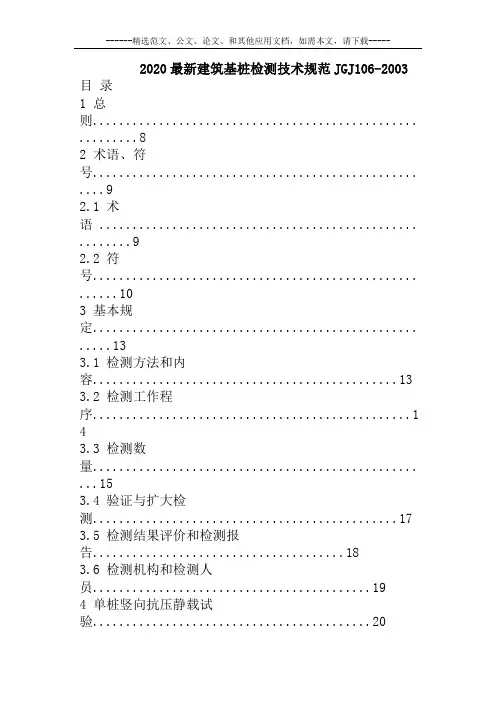

2020最新建筑基桩检测技术规范JGJ106-2003 目录1 总则................................................. (8)2 术语、符号................................................. . (9)2.1 术语 ................................................ .. (9)2.2 符号................................................. (10)3 基本规定................................................. .. (13)3.1 检测方法和内容 (13)3.2 检测工作程序 (1)43.3 检测数量................................................. (15)3.4 验证与扩大检测 (17)3.5 检测结果评价和检测报告 (18)3.6 检测机构和检测人员 (19)4 单桩竖向抗压静载试验 (20)4.1 适用范围................................................. (20)4.2 设备仪器及其安装 (20)4.3 现场检测................................................. (21)4.4 检测数据的分析与判定 (23)5 单桩竖向抗拔静载试验 (25)5.1 适用范围................................................. (25)5.2 设备仪器及其安装 (25)5.3 现场检测................................................. (25)5.4 检测数据的分析与判定 (26)6 单桩水平静载试验 (28)6.1 适用范围................................................. (28)6.2 设备仪器及其安装 (28)6.3 现场检测................................................. (29)6.4 检测数据的分析与判定 (29)7 钻芯法................................................. . (32)7.1 适用范围................................................. (32)7.2 设备................................................. (32)7.3 现场操作................................................. (32)7.4 芯样试件截取与加工 (33)7.5 芯样试件抗压强度试验 (34)7.6 检测数据的分析与判定 (34)8 低应变法................................................. .. (37)8.1 适用范围................................................. (37)8.2 仪器设备................................................. (37)8.3 现场检测................................................. (37)8.4 检测数据的分析与判定 (38)9 高应变法................................................. .. (41)9.1 适用范围................................................. (41)9.2 仪器设备................................................. (41)9.3 现场检测................................................. (41)9.4 检测数据的分析与判定 (43)10 声波透射法................................................. ..4810.1 适用范围................................................. ..4810.2 仪器设备................................................. ..4810.3 现场检测................................................. ..4810.4 检测数据的分析与判定 (49)附录A 桩身内力测试 (54)附录B 混凝土桩桩头处理 (59)附录C 静载试验记录表 (60)附录D 钻芯法检测记录表 (61)附录E 芯样试件加工和测量 (63)附录F 高应变法传感器安装 (64)附录G 试打桩与打桩监控 (66)G.1 试打桩................................................. .. (66)G.2 桩身锤击应力监测 (66)G.3 锤击能量监测 (6)7附录H 声测管埋设要点 (68)本规范用词说明................................................. .691 总则1.0.1 为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求，制定本规范。

《建筑基桩检测技术规范》资料编号：JGJ106-2003中华人民共和国行业标准Technical code for testing of buildingfoundation pilesJGJ 106 —2003J 256 —2003中华人民共和国行业标准Technical code for testing of building foundation pilesJGJ 106 —2003批准部门：中华人民共和国建设部实施日期：2003 年7 月1 日中华人民共和国建设部公告第133 号《建筑基桩检测技术规范》的公告:现批准《建筑基桩检测技术规范》为行业标准，编号为JGJ106 —2003，自2003 年7月1 日起实施。

其中，第3.1.1 、4.3.5 、4.4.4 、6.4.6 、8.4.7 、9.2.3 、9.2.4，9.4.2 、9.4.5 、9.4.15 条为强制性条文，必须严格执行。

原行业标准《基桩高应变动力检测规程》JGJ1O6 —97 同时废止。

本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2003 年3 月21 日前言根据建设部建标[2000 ]284 号文的要求，规范编制组经过广泛调查研究，认真总结国内外桩基工程基桩检测的实践经验和科研成果，并在广泛征求意见的基础上，制定了本规范。

本规范的主要技术内容是：总则、术语和符号、基本规定、单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载试验、钻芯法、低应变法、高应变法、声波透射法等。

本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。

本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路30 号；邮编：100013）本规范参加编写单位：广东省建筑科学研究院上海港湾工程设计研究院冶金工业工程质量监督总站检测中心中国科学院武汉岩土力学研究所深圳市勘察研究院辽宁省建设科学研究院河南省建筑工程质量检验测试中心站福建省建筑科学研究院上海市建筑科学研究院本规范主要起草人：陈凡徐天平朱光裕钟冬波刘明贵刘金砺叶万灵滕延京李大展刘艳玲关立军李荣强王敏权陈久照赵海生柳春季沧江目录1 总则 (8)2 术语、符号 (9)2.2 符号 (10)3 基本规定 (13)3.1 检测方法和内容 (13)3.2 检测工作程序 (14)3.3 检测数量 (15)3.4 验证与扩大检测 (17)3.5 检测结果评价和检测报告 (18)3.6 检测机构和检测人员 (19)4 单桩竖向抗压静载试验 (20)4.1 适用范围 (20)4.2 设备仪器及其安装 (20)4.3 现场检测 (21)4.4 检测数据的分析与判定 (23)5 单桩竖向抗拔静载试验 (25)5.1 适用范围 (25)5.2 设备仪器及其安装 (25)5.3 现场检测 (25)5.4 检测数据的分析与判定 (26)6 单桩水平静载试验 (28)6.1 适用范围 (28)6.2 设备仪器及其安装 (28)6.3 现场检测 (29)6.4 检测数据的分析与判定 (29)7 钻芯法 (32)7.1 适用范围 (32)7.2 设备 (32)7.3 现场操作 (32)7.4 芯样试件截取与加工 (33)7.5 芯样试件抗压强度试验 (34)7.6 检测数据的分析与判定 (34)8 低应变法 (37)8.1 适用范围 (37)8.2 仪器设备 (37)8.3 现场检测 (37)8.4 检测数据的分析与判定 (38)9 高应变法 (41)9.1 适用范围 (41)9.2 仪器设备 (41)9.3 现场检测 (41)9.4 检测数据的分析与判定 (43)10 声波透射法 (48)10.1 适用范围 (48)10.2 仪器设备 (48)10.4 检测数据的分析与判定 (49)附录A 桩身内力测试 (54)附录B 混凝土桩桩头处理 (59)附录C 静载试验记录表 (60)附录D 钻芯法检测记录表 (61)附录E 芯样试件加工和测量 (63)附录F 高应变法传感器安装 (64)附录G 试打桩与打桩监控 (66)G.1 试打桩 (66)G.2 桩身锤击应力监测 (66)G.3 锤击能量监测 (67)附录H 声测管埋设要点 (68)本规范用词说明 (69)1 总则1.0.1 为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求，制定本规范。

冲孔桩检测方法及检测依据一、低应变反射波法；1低应变动力检测方法原理反射波法是建立在一维弹性杆波动理论基础上，在桩身顶部进行竖向激振，弹性波沿桩身向下传播，当桩身存在明显波阻抗差异界面时（如桩底断桩和严重离析部位、缩径、扩径）将产生反射现象，经接收放大滤波和数字处理，可识别来自桩身不同部位的反射信息，利用波在桩体内传播的速度和相位变化判定桩身质量和缺陷位置。

2测试系统包括激振设备（手锤）、磁电式速度传感器、信号采集分析仪（RS-1616K(S)高低应变基桩动测仪），该系统经检定在有效检定期内。

3保证措施：①桩头位置：桩顶面平整、密实，并与桩轴线基本垂直。

②传感器安装应与桩顶面垂直，用耦合剂粘结时，具有足够的粘结强度。

③激振位置：实心桩的激振点位置应选择在桩中心，测量传感器安装位置为距桩中心2/3半径处。

④激振方式为锤击方式。

4现场测试步骤：桩头处理－>用黄油安装传感器－>调试动测仪参数（采样间隔、增益等）－>激振、接收信号－>重复激振，直至信号一致性良好－>进行下一根桩检测。

二、高应变检测；高应变原理为：用重锤(重量大于预估单桩极限承载力的 1.0～1.5%)锤击桩顶，检波器测出桩顶的力和速度随时间变化的曲线，利用实测的力(或速度)曲线作为输入的边界条件，通过波动方程数学求解，反算桩顶的速度(或力)曲线。

如果计算的曲线与实测的曲线不吻合，说明假设的模型及参数不合理，应有针对性地调整桩土模型及参数，再行计算，直至计算曲线与实测曲线的吻合程度良好，且难以进一步改善为止。

利用假设的模型及参数计算基桩的竖向承载力。

三、单桩竖向抗压静载试验1）工艺流程；选桩→裁桩→桩头处理→试验设备安放→加载→卸载2）桩头处理；2.1与地坪标高大致相同的桩无需进行裁桩处理；2.2高于地坪标高的桩，应在施工方裁桩后打磨平整；3）试验设备安放试验设备安装时遵循先下后上、先中心后两侧的原则，安放承压板，然后放置千斤顶于其上，再安装反力系统，最后安装观测系统。

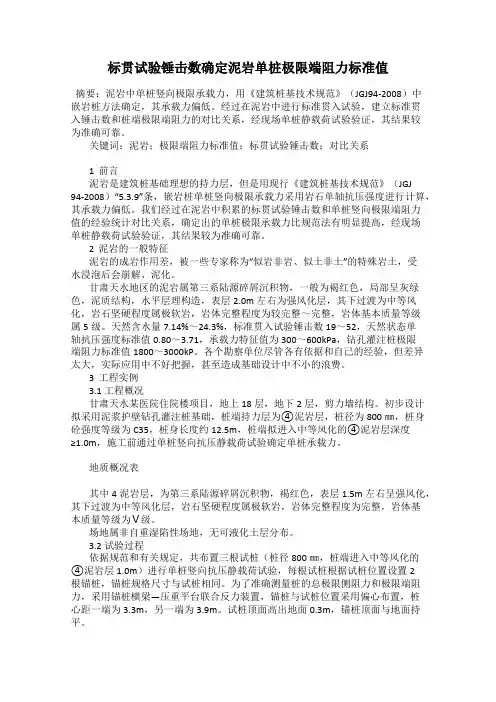

标贯试验锤击数确定泥岩单桩极限端阻力标准值摘要：泥岩中单桩竖向极限承载力，用《建筑桩基技术规范》（JGJ94-2008）中嵌岩桩方法确定，其承载力偏低。

经过在泥岩中进行标准贯入试验，建立标准贯入锤击数和桩端极限端阻力的对比关系，经现场单桩静载荷试验验证，其结果较为准确可靠。

关键词：泥岩；极限端阻力标准值；标贯试验锤击数；对比关系1 前言泥岩是建筑桩基础理想的持力层，但是用现行《建筑桩基技术规范》（JGJ94-2008）“5.3.9”条，嵌岩桩单桩竖向极限承载力采用岩石单轴抗压强度进行计算，其承载力偏低。

我们经过在泥岩中积累的标贯试验锤击数和单桩竖向极限端阻力值的经验统计对比关系，确定出的单桩极限承载力比规范法有明显提高，经现场单桩静载荷试验验证，其结果较为准确可靠。

2 泥岩的一般特征泥岩的成岩作用差，被一些专家称为“似岩非岩、似土非土”的特殊岩土，受水浸泡后会崩解、泥化。

甘肃天水地区的泥岩属第三系陆源碎屑沉积物，一般为褐红色，局部呈灰绿色，泥质结构，水平层理构造，表层2.0m左右为强风化层，其下过渡为中等风化，岩石坚硬程度属极软岩，岩体完整程度为较完整～完整，岩体基本质量等级属5级。

天然含水量7.14%～24.3%，标准贯入试验锤击数19～52，天然状态单轴抗压强度标准值0.80～3.71，承载力特征值为300～600kPa，钻孔灌注桩极限端阻力标准值1800～3000kP。

各个勘察单位尽管各有依据和自己的经验，但差异太大，实际应用中不好把握，甚至造成基础设计中不小的浪费。

3 工程实例3.1 工程概况甘肃天水某医院住院楼项目，地上18层，地下2层，剪力墙结构。

初步设计拟采用泥浆护壁钻孔灌注桩基础，桩端持力层为④泥岩层，桩径为800㎜，桩身砼强度等级为C35，桩身长度约12.5m，桩端拟进入中等风化的④泥岩层深度≥1.0m，施工前通过单桩竖向抗压静载荷试验确定单桩承载力。

地质概况表其中4泥岩层，为第三系陆源碎屑沉积物，褐红色，表层1.5m左右呈强风化，其下过渡为中等风化层，岩石坚硬程度属极软岩，岩体完整程度为完整，岩体基本质量等级为Ⅴ级。

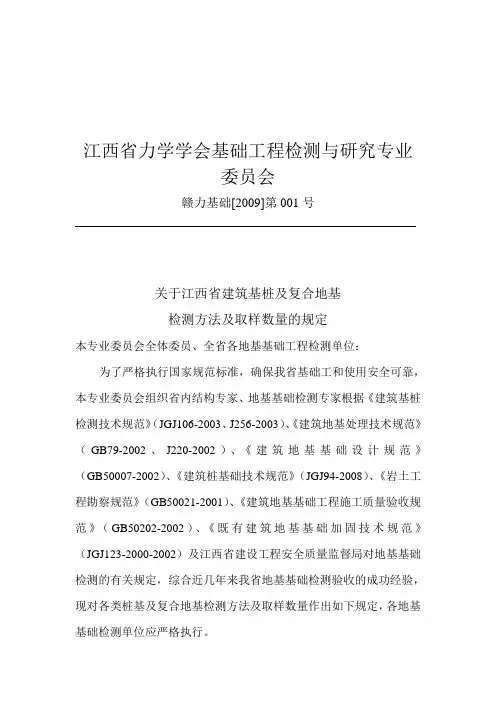

江西省力学学会基础工程检测与研究专业委员会赣力基础[2009]第001号关于江西省建筑基桩及复合地基检测方法及取样数量的规定本专业委员会全体委员、全省各地基基础工程检测单位：为了严格执行国家规范标准，确保我省基础工和使用安全可靠，本专业委员会组织省内结构专家、地基基础检测专家根据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）、《建筑地基处理技术规范》（GB79-2002、J220-2002）、《建筑地基基础设计规范》（GB50007-2002）、《建筑桩基础技术规范》（JGJ94-2008）、《岩土工程勘察规范》（GB50021-2001）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《既有建筑地基基础加固技术规范》（JGJ123-2000-2002）及江西省建设工程安全质量监督局对地基基础检测的有关规定，综合近几年来我省地基基础检测验收的成功经验，现对各类桩基及复合地基检测方法及取样数量作出如下规定，各地基基础检测单位应严格执行。

一、所有建筑基桩及复合地基应在向检测前向相关单位申报检测方案，并应严格执行。

二、所有检测成果报告必须及时报送桩基质量认证组认证，并出具认证报告。

几未经认证的检测报告一律视为无效报告。

三、各类基桩及复合地基的检测方法及取样数量：（一）人工挖孔灌注桩（1）试桩地基基础设计等级为甲级、建筑安全等级为一级或片区工程（3栋以上，含3栋）施工前须进行试桩静载试验，确定单桩竖向抗压承载力特征值。

试桩数量根据工程规模、工程分类、场地地质变化情况确定，同一条件下不少于3根。

（2）工程基桩○1地基基础设计等级为甲级、18层以上地基基础设计等级为乙级的工程基桩须100%进行低应变法检测；按每单位工程总桩数的1%且不少于3根进行静载试验；并按每单位工程总桩数10%且不少于5根桩进行钻芯法检测。

○2地基基础设计等级为乙级的7层以上18层以下（含18层）的工程基桩须100%进行低应变法检测；按每期工程总桩数的1%且不少于3根进行静载检测；并按每单位工程总桩数10%且不少于5根桩（总桩数20根以内不少于3根桩）进行钻芯法检测。

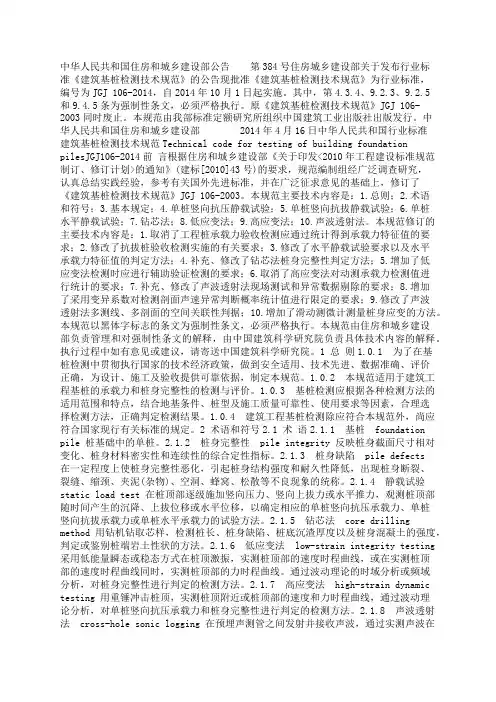

中华人民共和国住房和城乡建设部公告第384号住房城乡建设部关于发布行业标准《建筑基桩检测技术规范》的公告现批准《建筑基桩检测技术规范》为行业标准，编号为JGJ 106-2014，自2014年10月1日起实施。

其中，第4.3.4、9.2.3、9.2.5和9.4.5条为强制性条文，必须严格执行。

原《建筑基桩检测技术规范》JGJ 106-2003同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部 2014年4月16日中华人民共和国行业标准建筑基桩检测技术规范Technical code for testing of building foundation pilesJGJ106-2014前言根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划>的通知》(建标[2010]43号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见的基础上，修订了《建筑基桩检测技术规范》JGJ 106-2003。

本规范主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.单桩竖向抗压静载试验；5.单桩竖向抗拔静载试验；6.单桩水平静载试验；7.钻芯法；8.低应变法；9.高应变法；10.声波透射法。

本规范修订的主要技术内容是：1.取消了工程桩承载力验收检测应通过统计得到承载力特征值的要求；2.修改了抗拔桩验收检测实施的有关要求；3.修改了水平静载试验要求以及水平承载力特征值的判定方法；4.补充、修改了钻芯法桩身完整性判定方法；5.增加了低应变法检测时应进行辅助验证检测的要求；6.取消了高应变法对动测承载力检测值进行统计的要求；7.补充、修改了声波透射法现场测试和异常数据剔除的要求；8.增加了采用变异系数对检测剖面声速异常判断概率统计值进行限定的要求；9.修改了声波透射法多测线、多剖面的空间关联性判据；10.增加了滑动测微计测量桩身应变的方法。

《建筑基桩检测技术规范》中华⼈民共和国⾏业标准Technical code for testing of buildingfoundation pilesJGJ 106 —2003J 256 —2003中华⼈民共和国⾏业标准Technical code for testing of building foundation pilesJGJ 106 —2003批准部门：中华⼈民共和国建设部实施⽇期：2003 年7 ⽉1 ⽇1 总则1.0.1 为了确保基桩检测⼯作质量，统⼀基桩检测⽅法，为设计和施⼯验收提供可靠依据，使基桩质量检测⼯作符合安全适⽤、技术先进、数据准确、正确评价的要求，制定本规范。

1.0.2 本规范适⽤于建筑⼯程基桩的承载⼒和桩⾝完整性的检测与评价。

1.0.3 基桩检测⽅法应根据各种检测⽅法的特点和适⽤范围，考虑地质条件、桩型及施⼯质量可靠性、使⽤要求等因素进⾏合理选择搭配。

基桩检测结果应结合上述因素进⾏分析判定。

1.0.4 建筑⼯程基桩的质量检测除应执⾏本规范外，尚应符合国家现⾏有关强制性标准的规定。

2 术语、符号2.1 术语2.1.1 基桩 foundation pile桩基础中的单桩。

2.1.2 桩⾝完整性 pi1e integrity反映桩⾝截⾯尺⼨相对变化、桩⾝材料密实性和连续性的综合定性指标。

2.1.3 桩⾝缺陷 pile defects使桩⾝完整性恶化，在⼀定程度上引起桩⾝结构强度和耐久性降低的桩⾝断裂、裂缝、缩颈、夹泥（杂物）、空洞、蜂窝、松散等现象的统称。

2.1.4 静载试验static loading test在桩顶部逐级施加竖向压⼒、竖向上拔⼒或⽔平推⼒，观测桩顶部随时间产⽣的沉降、上拔位移或⽔平位移，以确定相应的单桩竖向抗压承载⼒、单桩竖向抗拔承载⼒或单桩⽔平承载⼒的试验⽅法。

2.1.5 钻芯法 core drilling method⽤钻机钻取芯样以检测桩长、桩⾝缺陷、桩底沉渣厚度以及桩⾝混凝⼟的强度、密实性和连续性，判定桩端岩⼟性状的⽅法。

桩基检测方案一、工程概况（一）工程名称：（二）工程地点：（三）委托单位：（四）单桩竖向承载力极限值:（五）检测数量：（六）桩型：二、检测目的及原理1、静载荷试验静载荷试验是确定桩基承载力最直接的方法，它直接模拟将来桩基受力条件，旨在检测试桩的极限承载力是否满足。

试验时,利用反力装置，采用油压千斤顶加载,用连于千斤顶的压力表测定油压，根据千斤顶率定系数换算荷载，试验桩的沉降采用百分表测量.2、低应变试验低应变桩基动测技术以应力波理论为基础，利用低能量的瞬态或稳态激振法,在桩身顶部进行竖向激振产生弹性波，弹性波沿桩身向下传播，当桩身阻抗存在明显差异的界面（如桩底、断桩和严重离析等）或桩身截面积变化(如缩径或扩径)部位，将发生反射波，经接收放大、滤波和数据处理可以识别来自桩身不同部位的反射信息，据桩长计算桩身波速，以判断桩身完整性及估计砼强度等级并校核桩的实际长度。

3、声波透射法利用混凝土强度(f）和声速（c)之间的相关性f=acb （a、b均为回归系数）检测混凝土质量。

4、高应变试验高应变动测是以应力波理论为基础发展起来的。

此方法是采用瞬态激振，使桩土发生相对位移，利用波动理论揭示桩土体系在接近极限阶段时的工作性能，评价桩身质量，分析桩的极限承载力.三、检测规范1、静载荷试验试验参照按中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）中第4节“单桩竖向抗压静载试验”进行。

试验采用慢速维持荷载法加载，即按一定要求将荷载分级加到试桩上，每级荷载维持不变至试桩顶部下沉量达到某一规定的相对稳定标准，然后继续加载,当达到规定的试验终止条件时，便停止加载，再分级卸载至零。

a。

试桩的最大堆载不小于预估最大试验荷载的1.2倍。

b.试验分级：采用逐级加载,每级加载量为极限承载力1/10。

c。

沉降观测：每级加载施加后按第5、15、30、45、60min测读桩顶沉降量，以后每隔30min测读一次。

d。

建筑基桩低应变法检测理论考试试题IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】2017年建筑基桩低应变法检测理论考试试题一、单选题1.低应变检测的目的是A. 通过桩身内力及变形测试，测定桩身弯矩B. 通过桩身内力及变形测试、测定桩侧、桩端阻力C. 检测桩身缺陷及其位置，判定桩身完整性类别D. 检测灌注桩桩身缺陷及其位置，判定桩身完整性类别答案：C（JGJ106-2003第3.1.2）2. 当采用低应变法或声波透射法检测时，受检桩混凝土强度至少达到A.设计强度的70%，且不小于15MPaB.设计强度的30%，且不小于12MPaC.设计强度的70%，且不小于12MPaD.设计强度的30%，且不小于15MPa答案：A（JGJ106-2003第3.2.6）3.反射波法的理论基础是一维线弹性杆件模型，受检基桩的长细比应满足A.＞10B.≥10C.≥5D.＞5答案：D（非规范）4. 稳态激振设备应包括激振力可调、扫频范围为的电磁式稳态激振器A. 10～2000HzB. 10～1500HzC. 100～2000HzD. 100～1500Hz答案：A（JGJ106-2003第8.2.2）5. 时域信号记录的时间段长度应在2L/c 时刻后延续；幅频信号分析的频率范围上限。

A. 少于5ms,小于2000HzB. 不少于5ms, 不应小于2000HzC. 不少于10ms, 不应小于2000HzD. 少于10ms,小于2000Hz答案：B（JGJ106-2003第8.3.2）6. 时域信号采样点数不宜点。

A. 大于512B. 大于1024C. 少于512D. 少于1024答案：D（JGJ106-2003第8.3.2）7.加速度传感器的电荷灵敏度为gB. 10-100PC/gC. 30-1000PC/gD. 10-1000PC/g答案：A（非规范）8实心桩的激振点位置应选择在，测量传感器安装位置宜为A. 桩中心; 距桩中心2/3 半径处B. 距桩中心1/3 半径处; 距桩中心2/3 半径处C. 桩中心; 距桩中心1/3 半径处D. 距桩中心2/3 半径处; 距桩中心1/3 半径处答案：C（JGJ106-2003第8.3.3）9. 空心桩的激振点与测量传感器安装位置宜在同一水平面上，且与桩中心连线形成的夹角宜为，激振点和测量传感器安装位置宜为桩壁厚的处。

桩基检测技术在建筑工程中的应用分析随着我国城市化进程的加快，建筑工程项目越来越多，作为建筑基础部分的施工，桩基工程施工质量越来越受到人们的重视。

在桩基工程施工过程中，桩基检测技术的应用对保证建筑工程桩基质量起到了重要作用。

桩基检测技术综合运用了物理、地理等学科知识，通过对桩基科学和检测，取得相关数据，对存在的问题进行判断，为进一步改进采取措施提供依据，由此可以看出桩基检测技术的重要性。

不过对现代建筑工程桩基的检测还是人工操作，而且需要具有经验丰富和专业的知识型人才，桩基检测技术的发展也是与现代社会的经济、科技发展息息相关的，它的发展离不开这两大因素的支持。

1.桩基检测技术针对灌注桩的施工由成孔、成桩两部分组成，相应的桩基检测工程也分为两大部分，分别为：成孔质量检测、成桩质量监测。

其中成孔的作业难度较大，因为其作业面在地下和水下完成，具有不可控制性，由于地质条件的复杂性容易在施工中出现塌孔、桩孔严重倾斜和沉渣等问题。

而成桩质量检测分为两部分，承载力检测和对完整性检测。

在桩基检测中，需要各个检测手段配合使用，利用各自的特点和优势，灵活运用，才能够对桩基进行全面准确的评价。

1.1对成孔的质量检测在灌注桩的施工中，成孔的质量直接影响到混凝土浇注后的成桩质量。

成孔质量检验的内容主要包括桩孔位置、孔深、孔径、垂直度、沉渣厚度等。

如果桩孔的孔径偏小，则成桩的桩尖端承载力减少，整桩的承载能力降低；如果桩孔上部扩径，导致成桩上部侧阻力增大，下部侧阻力不能完全发挥，使单桩的混凝土浇注量增加；如果桩孔偏斜，则会在一定程度上改变桩竖向承载受力特性，削弱基桩承载力；如果桩底沉渣过厚，使得有效桩长减少，直接影响桩尖的端承能力。

因此，成孔质量检测对于控制成桩质量尤为重要。

因此，在成孔质量的检测中，成孔的位置和成孔的深度和垂度是检测的关键。

1.2桩基承载能力的检测（1）静荷载试验法。

包括基桩竖向和水平承载力检测，主要用于检测基桩承载力。

基桩高应变动力检测的适用范围李大展邹庆祥[摘要] 本文对各有关规范中，关于高应变动力检测适用范围的规定，进行了探讨，提出在实施中应该注意的若干问题，供同行参考。

1概述高应变动力检测是桩基验收的主要手段之一，对于建筑领域涉及这一课题的规范有下列2本：（1）《建筑桩基技术规范》JGJ 94-94（以下简称桩基规范）；（2）《建筑基桩检测技术规范》JGJ 106-2003（以下简称基桩检测规范）；《基桩检测规范》（JGJ 106-2003）于2003年7月1日施行以后，如何在桩基工程中正确应用高应变动力检测，其适用范围又有何新的规定，是有关人员所关心的问题。

下面就此问题作一探讨，并请同行指正。

2有关规范的规定2.1《桩基规范》的规定第9.2.3条：“下列情况之一的桩基工程，可采用可靠的动测法对工程桩单桩竖向承载力进行检测：工程桩施工前已进行单桩静载试验的一级建筑桩基；不属于地质条件复杂、桩的施工质量可靠性低、确定单桩竖向承载力的可靠性低、桩数多的情况之一者的二级桩基；三级建筑桩基；一、二级建筑桩基静载试验检测的辅助检测。

”2.2《基桩检测规范》的规定第3.3.2条：“打入式预制桩有下列条件要求之一时，应采用高应变法进行试打桩的打桩过程监测：控制打桩过程中的桩身应力；选择沉桩设备和确定工艺参数；选择桩端持力层。

在相同施工工艺和相近地质条件下，试打桩数量不应少于3根。

”第9.1.1条规定：“高应变法适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数及桩长选择提供依据。

”第3.3.6条规定：“当有本地区相近条件的对比验证资料时，高应变法也可作为单桩竖向抗压承载力验收检测的补充。

抽检数量不宜少于总桩数的5%，且不得少于5根。

”第9.1.2条规定：高应变法“进行灌注桩的竖向抗压承载力检测时，应具有现场实测经验和本地区相近条件下的可靠对比验证资料。

”第9.1.3条规定：“对于大直径扩底桩和Q-s曲线具有缓变型特征的大直径灌注桩，不宜采用高应变法进行竖向抗压承载力检测。
