广告机说明

广州市天幕电子科技有限公司高清单机版广告机使用说明书目录1.产品概述 (3)2.使用说明 (4)2.1遥控器说明 (4)2.2设置菜单 (6)2.2.1通用设定 (7)2.2.2播放设定 (9)2.2.3字幕设定 (13)2.2.4时钟设定 (14)2.2.5屏幕显示设置 (17)2.2.6存储器文件管理 (19)2.2.7优盘克隆参数 (21)3.滚动字幕文件制作 (22)4. USB拷贝及文件名要求 (22)4.1文件拷贝 (22)5.工厂菜单 (23)6.软件升级 (26)7. 文件支持格式 (26)8. 播放列表与分屏工具使用说明： (28)8.1播放列表使用说明 (28)8.2分屏使用说明 (30)8.3参数设置 (32)1.产品概述该主板可以直接驱动LVDS接口的液晶屏。

CPU为A9单核,主频1G, 内存：256M DDR3 1600M1支持完全无缝切换（目前市面上的同类产品两个视频切换时有一到两秒的黑屏或需做停顿处理）。

2通过USB拷贝播放内容，拷贝速度可达10M/S以上，内置8G （7.1G可用）内置存储空间。

3视频90度翻转无需通过工具作转码处理。

支持菜单以及播放内容（视频及图片）90、180、270度旋转。

4播放显示效果，包括色彩还原，清晰度等，比同类产品明显高一个档次。

2.使用说明2.1遥控器说明本产品使用的遥控器如下图：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:按一次往前跳3秒:按一次往后跳3秒:暂停/播放功能: 向上移动光标: 向左移动光标: 向右移动光标: 向下移动光标MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放类型为图片或视频模式下一曲:播放类型为图片或视频模式上一曲EXIT:退出菜单或退出播放DEL:光标停留在文件上时，按该键删除选中文件2.2设置菜单菜单主界面如下图：2.2.1通用设定1.菜单语言：简体中文：设定菜单语言为简体中文；繁体中文：设定菜单语言为繁体中问；英文：设定菜单语言为英文；韩语：设定菜单语言为韩语。

液晶广告机使用说明深圳市中视同创科技有限公司提供一、基本使用说明1、开机将电源插头接入220V电源即可自动加电循环播放。

2、播放CF卡、SD卡、U盘、活动硬盘均可做为播放介质，推荐CF卡。

播放前请将片源拷贝到CF卡内，在断电情况下将CF卡插入卡槽（插反无法插入，如遇较大阻力，切勿强力插入），此时通电即可自动播放内容。

3、片源更换电源断开，将CF卡取下更换，也可用U盘直接向CF卡拷贝。

二、功能说明：●多国语言；断点记忆；滚动字幕；台标显示；分时音量；USB自动拷贝●480I, 480P, 720P输出；16种图片播放效果文件●万年历，周，天定时模式，每天5段定时●手动编程播放列表，保存在Memory设备；键锁；CF卡密码；播放日志●支持分屏播放和小窗口播放(需要升级软件)；音画同步播放三、操作菜单说明－－通用设定－－-- 显示语言--目前只支持中文，英文等多国语言-- 自动播放--设定上电是否需要自动播放, 默认为自动播放-- 定时模式定时模式分每天定时和每周定时-- 断点记忆断电记忆功能，断电重新上电可以回到断电时播放的节目-- 屏幕旋转菜单可以左右旋转90度，可做竖屏广告机使用-- 挂角图片挂角图片显示开关-- 播放日志开关-- 换卡加密开关-- 缺省值恢复出厂设置-- 音画同步选择此项在播放图片的同时可同步播放存储卡内的mp3音乐文件，播放视频文件时请关闭此项，否则开机无法自动播放。

–-- 视频输出设定YPbPr和RGB输出(默认为YPbPr)–画面设定设定4：3，16：9 (默认为4：3)–视频制式设定NTSC，PAL，AUTO (默认为NTSC)–分辨率设定480I, 480P, 720P输出(默认为480P)–播放时间图片的播放间隔（1，3，5，8，10，15，20，25秒）,默认为3秒拷贝选项此项为通过USB接口向CF卡拷贝文件时的选择，一是拷贝时添加，二是拷贝时删除－－视频设定－－–播放模式Normal, T->B, B->T, T/B->C, C->T/B, BLD:T->B, L->R, R->L, L/R->C, C->L/R, Implode，BLD:L->R, Fade, Random (默认为Normal)－－日期设定－－日期万年历功能，用上一曲，下一曲键移动光标的位置，上、下、左、右键更改时间日期设定完毕按ENTER键推出设定时间显示右上角时间显示设定，支持开，关，停止播放时显示, 三种显示模式(默认为关)分时音量（图示）分时段设定不同的音量大小，共分5个时段–定时支持每天5段定时，每段可单独开关，开机时间一定要小于关机时间上，下键调整需要设定的时间，左右键移动光标在通用设定菜单里可以设置按天定时开关机和按一周每天定时开关机－－滚动字幕设定－－–滚动字幕开关支持开关, 默认为开–速度分为慢，正常，快，默认为正常–前景色可改变字的颜色–背景色可改变背景的颜色-- 字体大小字体大小分为1，2，3号播放日志菜单中打开，会记录机器文件的播放情况●台标文件要求要求文件名必须为“TAIBIAO.LOG“”,注意要大写–台标尺寸为WxH（100x32），为256色，index模式BMP，色盘需要用特定的（ESS256_FULL.act）–如需修改尺寸，需要程序做相应改动–台标制作用Photoshop打开图片，把尺寸做成100X32像素,再设置“图像”－“模式”－“索引颜色”－“调板”－“自定”－“载入”－“ESS256_FULL.act”，把文件存为BMP，然后把文件名改为TAIBIAO.LOG●滚动字幕文件要求–要求文件名必须为“ROLLTXT.ROL”,注意要大写–可支持1千左右个汉字滚动字幕可设大、中、小字体文件排序说明：文件最好以数字命名，播放时的排序按数字大小排列，数字越小越先播放。

深圳市视康达电子有限公司高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:快退，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能需要用户先在U盘中建立一个PLAY.LOG（可先建立一个同名的txt文件，然后改下后缀就可以了）。

d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间（分5s->7s->10s->15s）g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.字幕背景颜色：设定滚动字幕背景的颜色j.播放类型：图片：只播放存储卡根目录下的图片文件音乐：只播放存储卡根目录下的音乐文件音画同步：播放图片时带有音乐背景，并且一直重复播放图片和音乐文件播放列表：按制作好的播放列表进行播放视频：只播放存储卡根目录下的视频文件全部：播放存储卡根目录下所有能识别的图片音乐和视频文件。

高清广告机----操作说明书---❖目录1.产品概述 ---------------------------------------------32.功能介绍 ---------------------------------------------3 2.1基本设定------------------------------------------------------3 2.2字幕设定------------------------------------------------------3 2.3定制设定------------------------------------------------------42.4图像设定------------------------------------------------------43.播放日志 ---------------------------------------------54.滚动字幕文件制作 -------------------------------------55.屏参数修改方法 ---------------------------------------56.播放列表制作 -----------------------------------------67.分屏文件制作 -----------------------------------------78.插播文件制作 -----------------------------------------79.升级指南 ---------------------------------------------810.拷贝指南 --------------------------------------------8附录1：遥控器按键说明 ----------------------------------9 附录2：多媒体播放支持格式列表 -------------------------101.产品概述此款高清广告机板为解码、驱动一体板，性能优越，能直接驱动1920X1080及其以下的分辨率的LVDS 液晶屏,内含强大的音视频处理功能，支持1080P高清视频、图片播放，能输出高质量的画面和音质。

目录1．产品概述…………………………页码2 2．注意事项………………………页码2-3 3．安装说明………………………页码3-5 4．播放文件……………………….页码6-7 5．菜单描述及操作……………页码7-10 6．技术规格……………………页码11 7．常见故障分析………………页码11-12 8．不保修范围…………………页码12-13 9．装箱单………………………页码13尊敬的用户：欢迎您进入精彩纷呈的液晶多媒体广告机世界。

这款融先进数码科技与创新广告理念为一体的广告机，一定会给您带来全新的视觉体验。

为了您更好的使用该产品，请您先仔细阅读本说明书并妥善保存，以备日后参考。

一、产品概述:本说明书所描述的机种具内置定时器、整机防盗功能，适用于我司：10.4寸、15寸、17寸、19寸、20寸、22寸、32寸等液晶多媒体广告机。

二、注意事项1、在清洁本机屏幕前，请先拔掉电源线，确保广告机处于断电状态下，用干净柔软不带线头的布轻轻的擦拭，切勿在屏幕上直接使用喷雾剂。

2．不要将产品暴露于雨水、日晒的环境中，以免影响产品的正常使用。

3．请不要将广告机壳体上的通风孔、音响发音孔堵塞。

切勿将广告机放在散热器、热源或其它任何可能影响正常通风的设备附近。

4．切勿对广告机进行自行拆卸或修理，以免高压触电或其它危险，应请专业的维修人员来完成所有的维修工作。

5．由于广告机多数使用于公共场所，电压不稳可能造成设备损伤。

建议使用稳定的市电，切不可和电梯电源等大功率设备共同使用一个电源.如在电压经常不稳定的地方如：地铁站等，请务必使用相应的稳压设备进行稳压，否则易造成广告机不稳定工作，甚至会烧毁广告机。

6．在插拔CF卡之前请仔细阅读本说明书，如果CF卡插不上去，不要硬插，以免损坏CF卡插针，出现此问题的时候，需要检查一下是否插反了。

正确插法：当广告机挂放在墙上后，CF 卡正面朝墙放置于卡槽内。

7．请不要在开机状态下插拔CF卡，应在关机之后进行操作。

高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:快退，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能需要用户先在U盘中建立一个PLAY.LOG（可先建立一个同名的txt文件，然后改下后缀就可以了）。

d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间（分5s->7s->10s->15s）g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.字幕背景颜色：设定滚动字幕背景的颜色j.播放类型：图片：只播放存储卡根目录下的图片文件音乐：只播放存储卡根目录下的音乐文件音画同步：播放图片时带有音乐背景，并且一直重复播放图片和音乐文件播放列表：按制作好的播放列表进行播放视频：只播放存储卡根目录下的视频文件全部：播放存储卡根目录下所有能识别的图片音乐和视频文件。

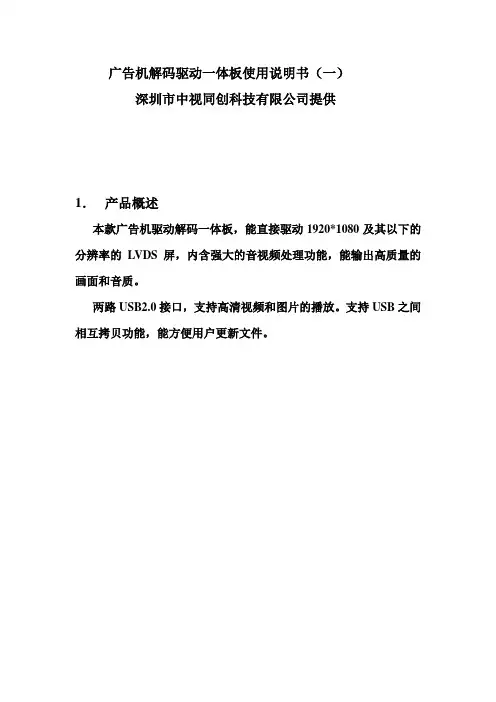

广告机解码驱动一体板使用说明书（一）深圳市中视同创科技有限公司提供1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:快退，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能需要用户先在U盘中建立一个PLAY.LOG（可先建立一个同名的txt文件，然后改下后缀就可以了），目前不支持记录文件名为中文的文件d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.播放类型：图片：只播放存储卡根目录下的图片文件音乐：只播放存储卡根目录下的音乐文件音画同步：播放图片时带有音乐背景，并且一直重复播放图片和音乐文件播放列表：按制作好的播放列表进行播放视频：只播放存储卡根目录下的视频文件全部：播放存储卡根目录下所有能识别的图片音乐和视频文件。

广告机使用说明指导书高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:快退，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）: 向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单设定菜单设定菜单主界面如下图：通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能打开后能在U盘自动生成，可以支持中英文文件名的文件。

d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.播放类型：图片：只播放存储卡根目录下的图片文件音乐：只播放存储卡根目录下的音乐文件音画同步：播放图片时带有音乐背景，并且一直重复播放图片和音乐文件播放列表：按制作好的播放列表进行播放（可以支持按日，周，月列表进行播放，详细见后面播放列表制作）视频：只播放存储卡根目录下的视频文件全部：播放存储卡根目录下所有能识别的图片音乐和视频文件。

液晶广告机怎么使用
液晶广告机的使用方法如下：
1. 首先，将液晶广告机连接到电源，插上电源线。

2. 安装好液晶广告机的支架，将广告机放置在合适的位置上，并确保广告机稳固。

3. 打开电源开关，液晶广告机开始运行。

4. 使用遥控器或者触摸屏幕进行操作。

通常，广告机会有一个操作系统，你可以通过操作系统来设置广告的播放内容、时间和顺序。

5. 将广告素材传输到广告机中。

可以通过USB接口或者通过网络传输等方式进行。

6. 设置广告的播放时间和间隔。

根据需要，可以设置广告的播放时间和间隔时间，决定广告在屏幕上的停留时间和播放顺序。

7. 播放广告。

设置好广告内容和时间后，液晶广告机会自动按照设置播放广告。

8. 定期更新广告内容。

为了保持广告的新鲜度和吸引力，定期更新广告内容非常重要。

可以根据需要随时更换广告素材。

9. 关闭液晶广告机。

当不需要使用时，可以通过电源开关将液晶广告机关闭。

需要注意的是，在使用液晶广告机时，需要遵守相关的法律法规和规定，确保广告内容合法、健康、无害，避免侵犯他人权益。

另外，不同型号的液晶广告机可能会有一些使用细节上的差异，使用前最好参考液晶广告机的使用手册或者咨询相关人员。

百威液晶广告机说明书
1、产品概述本款告儿驱动解码一体板，能自接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB
2、0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2、使用说明
2、1遥控器说明本产品使用控器如下图所示：的遥控器各按键功能：电源键：电源键，控制开关机静音：静音功能：快进，连续按速度加快：快退，连续按速度加快：暂停/播放功能：向上移动光标（播放时弹出控制条菜单）：向左移动光标：向右移动光标：向下移动光标（播放时弹出控制条菜单）MNU：进入设定菜单，进入菜单后是确认功能VL+：音量加L,-：音量减播放过程中，按该键进入下一曲：播放过程中，按该键进入上一曲EXIT：退出菜单或播放DEL：光标停留在文件上时，按该键弹出删除菜单。

某科技有限公司高清广告机操作方法操作方法：某科技有限公司的高清广告机是一款功能强大的设备，能够给企业和商家带来更高效的广告展示和宣传效果。

下面是该设备的操作方法：1. 打开电源：首先，插入广告机的电源线，并确保插座供电正常。

然后，按下电源按钮，待广告机的指示灯亮起即可。

2. 连接网络：广告机需要连接互联网，以便获取广告内容，可以通过有线或无线方式连接。

有线连接时，插入网线，确保网络连接正常。

无线连接时，打开广告机的无线网络设置页面，选择并连接可用的Wi-Fi网络。

3. 安装广告软件：在广告机上运行预安装的广告软件，按照屏幕上的提示完成软件的安装和设置过程。

通常可以通过触摸屏、遥控器或键盘鼠标等方式进行操作。

4. 上传广告内容：使用广告软件提供的界面，将准备好的广告素材上传到广告机中。

可以是图片、视频或动画等多种格式的媒体文件。

确保广告内容质量高，并符合相关法律法规。

5. 设定播放方式：根据需求，设置广告的播放方式。

可以设置播放的时间段、频次、顺序、循环方式等参数。

还可以设置画面的分屏效果，以及声音的开启和关闭等功能。

6. 监控广告播放：一旦广告内容上传完毕并设定好播放方式后，可以预览广告的播放效果。

确保广告内容正常显示，没有错误和遗漏。

如果需要，还可以远程监控广告机的运行情况。

7. 定期维护和更新：定期检查广告机的硬件设备，确保正常工作。

同时，及时更新广告软件和内容，以保持广告效果的新鲜和吸引力。

总结：通过以上几个简单的步骤，您可以轻松地操作某科技有限公司的高清广告机。

这款设备不仅方便实用，而且功能丰富，能满足不同企业和商家的广告需求。

希望使用广告机的您能够通过有效的广告宣传，取得更大的商业成功。

某科技有限公司的高清广告机操作方法非常简单，即使是没有任何技术背景的用户也能够轻松上手。

该设备结合了先进的技术和用户友好的界面，为广告宣传提供了更高效的解决方案。

一、操作准备：在使用高清广告机之前，需要先做好一些准备工作，包括准备好广告素材、连接好电源和互联网等。

⼴告机操作说明⼴告机功能说明商：得丽珑计算机有限公司批准：APPROVED BY硬件配置及⽀持:1:J 7为电源接⼝：从左到右GND,+12V,要求12V，3A电源2.J9为按键接⼝：从左到右GND,K7……K1，最多可以⽀持16个按键。

J14为附加按键接⼝。

3.触摸接⼝：J14的位置，从左到右依次为GND,42.43.44.47,⽀持四线，五线触摸接⼝。

备注:需单独触摸软件可实现此功能，通⽤没有！4.J2为⾳，视屏输出接⼝：GND，FR.FL为左右声道输出，GND.A V为视频输出接⼝。

5.J 8为VGA,⾊差接⼝:GND,VS\HS(⾏场)，BGR为VGA\VYU为⾊差。

6.J15为扫描接⼝，从上到下分别为GND（地）,SOUT（输出）,SIN（输⼊）,+5V（电压）！备注：需单独扫描软件才可实现此功能，通⽤没有7.J4为遥控头外接⼝，从上到下;5V(电压),GND（地）,IR（信号）8.P11为⼩USB下载⼝⽀持格式: MPEG1(VCD)、MPEG2(DVD)、MPEG4、DivX、A VI⽀持CF卡/SD卡/U盘⽀持USB下载，拷贝，覆盖,不⽀持USB播放！⽀持MP3歌词功能！⽀持滚动字幕⽀持台标显⽰⽀持周定时开关机⼀星期七天每天5段;⽀持每天开关机5段⽀持分时⾳量5段⽀持播放记录功能详细说明：1.开机⾃动循环播放（当插槽⾥有卡时,CF,SD,U盘）,CF卡可以播放，SD卡（⾃动推弹性）可以播放，U盘播放（客户可以⾃选），U盘可以拷贝到CF卡⾥，也可以拷贝到SD卡⾥（功能客户可选），USB 拷贝速度是：2.0。

（USB拷贝可以设置密码拷贝，功能客户可选），CF卡与SD卡播放可以循环播放（就是说CF卡播放完了接着播放SD卡⾥的节⽬，SD卡⾥的节⽬播放完了接着播放CF卡（客户可选功能）。

2.⽀持⽂件格式：JPG，MP3，MPG1/2/4，A VI，DIVX3.⽀持复合视频（CVBS）或 VGA 输出,⽀持2/5.1声道输出和数字⾳量调节4.有超强定时功能，每天最多可设置5段定时，⼀星期7天(⼀个⽉或⼀年)，每天24⼩时⽆需⼈员管理。

全高清广告机使用说明L系列、PF系列目录：第一章简介 (3)1.1系统描述 (3)1.2功能说明 (4)1.3文件参数 (5)1.4 CF接口使用事项 (6)第二章接口定义 (7)2.1 产品特性 (7)第三章遥控器和菜单介绍 (8)3.1 遥控器设置 (8)3.2 更换遥控器电池 (9)3.3 驱动板菜单介绍 (9)3.4软件升级 (20)第四章拆包安装----------------------------------------------------------------------------------------------204.1 安装--------------------------------------------------------------------------------------------204.2 打孔法安装（光滑表面）-----------------------------------------------------------------204.3 打孔法安装（不光滑表面）--------------------------------------------------------------21第一章简介1.1前言本产品可播放多种多媒体节目。

为了方便客户使用，本产品大部分操作可以通过遥控实现。

致新用户：开机前，请确认电源线和多媒体卡已经正确安装。

开机后，本产品将自动播放节目。

如果没有节目，屏幕将显示主菜单或开机画面。

注意事项：1. 产品参数在出厂前已经设定，通常不需要修改。

2. 所有的媒体节目存储在CF卡的根目录下，除播放的节目外不要放入其他文件。

3. 不要在离水近的地方或淋湿时安装或使用本产品。

4. CF卡注意事项：插入CF卡前，请关闭机器电源，注意插针是否对好，请不要用力插入，这样容易使插针弯掉，并容易烧坏机器的解码板或者驱动板。

PF系列液晶广告机说明书PF1.0.1型号：PF系列/ K系列目录第一章外形、接口介绍--------------------------------------------------------------------------------------31.1 使用说明---------------------------------------------------------------------------------------31.2 物品清单---------------------------------------------------------------------------------------31.3 CF、SD、USB接口使用事项-------------------------------------------------------------31.4 U盘节目导入方法----------------------------------------------------------------------------41.5 滚动字幕编辑---------------------------------------------------------------------------------4第二章遥控器、菜单设置-----------------------------------------------------------------------------------52.1 遥控器------------------------------------------------------------------------------------------52.2 更换遥控器电池------------------------------------------------------------------------------62.3 菜单简介---------------------------------------------------------------------------------------7第三章软件说明----------------------------------------------------------------------------------------------153.1 软件概要--------------------------------------------------------------------------------------153.2 菜单介绍--------------------------------------------------------------------------------------163.3 播放列表制作介绍--------------------------------------------------------------------------163.4 日程安排--------------------------------------------------------------------------------------173.5 多媒体-----------------------------------------------------------------------------------------173.6 滚动字幕--------------------------------------------------------------------------------------183.7 制卡功能--------------------------------------------------------------------------------------183.8 节目更新--------------------------------------------------------------------------------------18第四章拆包安装----------------------------------------------------------------------------------------------204.1 安装--------------------------------------------------------------------------------------------204.2 打孔法安装（光滑表面）-----------------------------------------------------------------204.3 打孔法安装（不光滑表面）--------------------------------------------------------------21第一章外形、接口介绍1.1 使用说明：本产品可播放多种格式的节目。

高清广告机使用说明书产品概述：采用主芯片是MST6M48，该芯片内含3D COMB FILTER 和3D Deinterlace,更好解调出各种输入信号。

内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB 2.0 接口，支持图片播放、音乐播放和视频播放等，支持1080P以内的输入，支持WUXGA（宽屏超级扩展图像陈列）（1920×1080＠60HZ）高清输入信号，输出效果更好并提供逐行的高清晰的视频，同时具有强大的音频功放。

1、产品功能★支持横屏/竖屏播放。

★支持全屏/分屏播放。

模块化设计分屏显示。

★最高支持1080P（分辨率为1920*1080 ）逐行扫描高清显示以及隔行扫描高清显示（即1080I，分辨率为1920*1080 ）。

★支持USB播放，支持热插拔，内容更新方便快捷。

★支持音视频格式：MPG、MPG-1、MPG-2、MPG-4、AVI、MP4、DIV、TS、TRP、MKV、WMV、RM、RMVB等。

★播放模式：单曲重复播放、文件夹循环播放、全盘循环播放。

★图片播放：旋转、缩放、平移、幻灯片播放、背景音乐播放。

★音频模式：左声道、右声道、立体声。

★ OSD多国语言：支持中文、英文等多国语言。

★支持支持中文、英文的流水滚动字幕。

外挂字幕。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键：电源键，控制开关机静音：静音功能数字键0-9：进入菜单后用来输入时间的设置（暂时未做）：快进，连续按速度加快：快退，连续按速度加快VOL+：音量加VOL-：音量减STOP：停止播放PLAY/PAUSE:播放暂停键播放过程中，按该键进入下一曲:播放过程中，按该键进入上一曲INFO:光标停留在文件上时，按该键弹出删除菜单REPEAT:设定重复模式: 向上移动光标: 向左移动光标: 向右移动光标: 想下移动光标ENTER :确认按键MENU :进入设定菜单，再按退或上一层EXIT :退出菜单或播放2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

液晶广告机操作方法
液晶广告机的操作方法如下：
1. 开机：首先接通电源，然后按下电源开关按钮，液晶广告机即可开机。

2. 屏幕布局：在液晶广告机开机后，可以对屏幕进行布局设置。

通常可以通过导航菜单或遥控器上的菜单按键进入设置界面，然后选择屏幕布局选项进行调整。

3. 内容播放：液晶广告机支持多种媒体文件的播放，包括图片、视频、音频等。

可以通过USB接口或内置存储器导入媒体文件，然后选择要播放的文件并进行设置。

4. 定时播放：液晶广告机通常支持定时播放功能，可以根据需求设置特定的时间段和日期来自动播放指定的内容。

这可以通过操作菜单或遥控器上的设置按钮进入定时播放设置界面完成。

5. 网络连接：一些高端液晶广告机支持网络连接功能，可以通过有线或无线网络连接到互联网。

这样可以实现远程控制、内容更新等功能。

网络连接的设置通常在菜单或设置界面的网络选项中。

6. 其他操作：液晶广告机可能还支持其他功能，如屏幕亮度调节、音量调节、画面模式选择、字幕设置等。

这些功能通常可以通过遥控器上的相关按键或菜单
选项进行操作和设置。

需要注意的是，不同品牌和型号的液晶广告机操作方法可能会有所差异，以上仅为一般操作方法的示例。

使用液晶广告机前，建议查阅相应的用户手册或操作指南，了解具体的操作流程和功能说明。

广告机使用说明书高清广告机解码驱动一体板使用说明书1．产品概述本款广告机驱动解码一体板，能直接驱动1920*1080及其以下的分辨率的LVDS屏，内含强大的音视频处理功能，能输出高质量的画面和音质。

两路USB2.0接口，支持高清视频和图片的播放。

支持USB之间相互拷贝功能，能方便用户更新文件。

2.使用说明2.1 遥控器说明本产品使用的遥控器如下图所示：遥控器各按键功能：电源键:电源键，控制开关机静音:静音功能:快进，连续按速度加快:暂停/播放功能: 向上移动光标（播放时弹出控制条菜单）向左移动光标: 向右移动光标: 向下移动光标（播放时弹出控制条菜单）MENU :进入设定菜单，进入菜单后是确认功能VOL+:音量加VOL-:音量减:播放过程中，按该键进入上一曲EXIT :退出菜单或播放DEL:光标停留在文件上时，按该键弹出删除菜单2.2 设定菜单设定菜单主界面如下图：2.2.1 通用设定该页设定菜单图片如下：以下个项功能均按左右键来选择。

a.菜单语言：中文：设定菜单语言为中文英文：设定菜单语言为英文b.重复模式：单曲重复：循环播放同一个文件全部重复：循环播放USB根目录下的文件重复取消：播放完一遍根目录下的文件后，停止播放c.播放记录：打开带功能，会自动记录播放的文件名和开始播放的时间，还会记录开关机的时间注：该功能打开后能在U盘自动生成PLAY.LOG文件，能够支持中英文文件名的文件。

d.断电记忆：播放时自动记录文件播放的文件和播放的时候，断电开机后接着上次断电的地方继续播放（注：不支持音乐文件的断电记忆）e.图片转场模式：设定图片播放时的转场模式。

f.图片播放时间：设定图片刷新的时间g.滚动字幕：设定是否打开滚动字幕h.滚动字幕颜色：设定滚动字幕字体的颜色i.播放类型：图片：只播放存储卡根目录下的图片文件。
