房屋建筑学课设-建筑施工图设计总说明

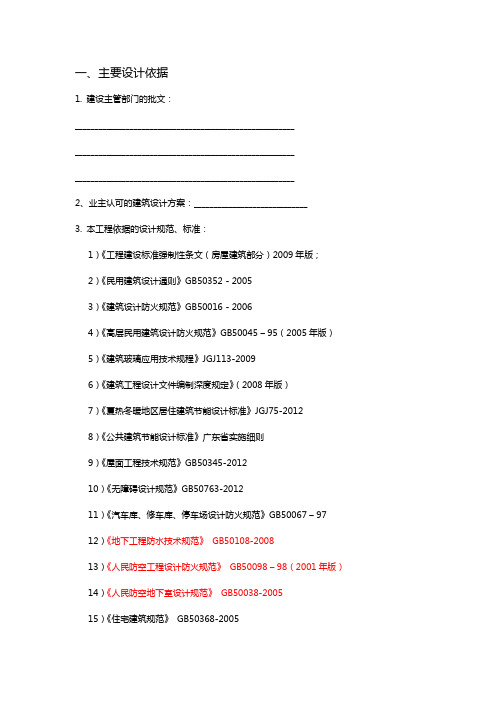

一、主要设计依据1. 建设主管部门的批文：________________________________________________________________________________________________________________________________________________________________________2、业主认可的建筑设计方案：_____________________________3. 本工程依据的设计规范、标准：1）《工程建设标准强制性条文（房屋建筑部分）2009年版；2）《民用建筑设计通则》GB50352 - 20053）《建筑设计防火规范》GB50016 - 20064）《高层民用建筑设计防火规范》GB50045 – 95（2005年版）5）《建筑玻璃应用技术规程》JGJ113-20096）《建筑工程设计文件编制深度规定》（2008年版）7）《夏热冬暖地区居住建筑节能设计标准》JGJ75-20128）《公共建筑节能设计标准》广东省实施细则9）《屋面工程技术规范》GB50345-201210）《无障碍设计规范》GB50763-201211）《汽车库、修车库、停车场设计防火规范》GB50067 – 9712）《地下工程防水技术规范》 GB50108-200813）《人民防空工程设计防火规范》 GB50098 – 98（2001年版）14）《人民防空地下室设计规范》 GB50038-200515）《住宅建筑规范》 GB50368-200516）《住宅设计规范》 GB50096-2011其他国家及地方相关规定及规范。

二、设计标高1、本工程采用__________高程，±0.000相当于绝对标高__________。

2、各层平面标注标高为建筑完成面标高，屋面标高为结构完成面标高。

3、本工程总平面尺寸及标高以米为单位，其他尺寸以毫米为单位。

设计图纸总说明书一、工程概述本次设计项目为_____，位于_____。

该项目的总占地面积为_____平方米，总建筑面积为_____平方米。

项目的主要功能包括_____等。

二、设计依据1、甲方提供的设计任务书和相关要求。

2、国家和地方现行的有关建筑设计规范、规程和标准，如《建筑设计防火规范》（GB 50016-2014）、《民用建筑设计统一标准》（GB 50352-2019）等。

3、项目所在地的规划部门提供的规划条件和相关要求。

4、工程地质勘察报告。

三、设计范围本次设计包括建筑、结构、给排水、电气、暖通等专业的设计。

具体内容如下：1、建筑专业：包括建筑的总体布局、平面功能设计、立面造型设计、剖面设计、建筑材料的选用等。

2、结构专业：包括结构体系的选择、结构计算、构件设计、基础设计等。

3、给排水专业：包括室内外给排水系统的设计、消防给排水系统的设计等。

4、电气专业：包括供配电系统的设计、照明系统的设计、弱电系统的设计等。

5、暖通专业：包括空调系统的设计、通风系统的设计、防排烟系统的设计等。

四、建筑设计1、平面设计本项目根据使用功能的要求，合理划分了不同的功能区域，如_____区、＿____区等。

各个功能区域之间通过走廊、楼梯等交通设施进行连接，交通流线清晰、便捷。

房间的布局充分考虑了采光、通风等要求，尽量保证每个房间都有良好的自然采光和通风条件。

公共区域如走廊、楼梯间等的宽度满足消防疏散的要求。

2、立面设计建筑的立面造型简洁大方，注重比例和尺度的协调。

采用了_____的建筑风格，体现了现代建筑的特点。

外立面材料选用了_____，色彩搭配协调，具有较好的视觉效果。

3、剖面设计建筑的层高根据使用功能的要求进行了合理的设计，如_____层的层高为_____米，＿____层的层高为_____米等。

室内外高差为_____米，满足防水、防潮等要求。

五、结构设计1、结构体系本项目采用_____结构体系，具有良好的抗震性能和承载能力。

施工图设计说明1. 引言施工图设计是一个建筑项目中非常重要的环节，它是将设计方案转化为实际施工的具体指导文件。

本文将对施工图设计进行详细的说明，包括设计的目的、内容和要点等。

2. 设计目的施工图设计的主要目的是为了确保建筑项目的顺利实施。

通过细化设计方案并提供具体的施工指导，可以确保施工过程中的准确性和高效性。

此外，施工图设计还需要满足相关法规和标准的要求，以确保建筑的质量和安全。

3. 设计内容施工图设计的内容非常丰富，包括建筑平面图、立面图、剖面图、结构图、设备布置图等。

下面将分别介绍这些设计内容的主要特点和要点。

3.1 建筑平面图建筑平面图是建筑物在水平方向上的布局图，包括房间、走廊、楼梯、门窗等的位置和尺寸。

在绘制建筑平面图时，需要考虑到功能性、美观性和使用性等方面的要求。

此外，还需要注意空间的合理利用和交通流线的布置等。

3.2 立面图立面图是建筑物在垂直方向上的展示图，包括各个立面的外观造型和细部构造。

在绘制立面图时，需要考虑到建筑物的比例、形式、材料和细节等。

同时，还需要与建筑平面图相一致，以确保全面的设计一致性。

3.3 剖面图剖面图是建筑物在垂直方向上的切割图，用于展示建筑物内部的结构和空间布置。

在绘制剖面图时，需要考虑到建筑物的构造、孔洞、材料和尺寸等。

剖面图的绘制需要准确表达建筑物的空间层次和各个部分之间的关系。

3.4 结构图结构图是建筑物结构系统的展示图，包括柱、梁、板等结构元素的位置和尺寸。

在绘制结构图时，需要考虑到结构的承载力、刚度和稳定性等要求。

此外，还需要满足相关的结构设计规范和标准。

3.5 设备布置图设备布置图是建筑物内部设备系统的展示图，包括电气、给排水、暖通等系统的位置和连接方式。

在绘制设备布置图时，需要考虑到设备的功能、安全性和维护便利性等方面的要求。

同时，还需要与建筑物的其他系统相协调，实现整体的设计一致性。

4. 设计要点在进行施工图设计时，需要注意以下几个要点：4.1 准确性施工图设计需要准确表达设计意图，并提供明确的尺寸和位置等信息。

建筑设计总说明范文根据《建筑工程设计文件编制深度规定》的规定，建筑施工图设计说明应包括以下内容：1、工程施工图设计的依据性文件、批文和相关规范；2、项目概况；3、设计标高；4、用料说明和室内外装修；5、墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法；6、室内装修部分除用文字说明以外亦可用表格形式表达，在表上填写相应的做法或代号；7、对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造的说明；8、门窗及门窗性能、用料、颜色、玻璃、五金件等的设计要求；9、幕墙工程及特殊的屋面工程的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造；10、墙体及楼板预留孔洞需封堵时的封堵方式说明。

延伸阅读ps怎么设计logo1、首先我们需要打开ps软件，然后点击菜单栏里的文件，然后单击新建选项，然后我们需要创建一个80*31大小的背景图片，这时候我们就需要向我们的背景图片中添加我们设计好的logo团案。

2、这时候我们将需要创造两个图层对我们的背景图片。

第一个是我们空白的背景图片，第二个则是我们的logo的素材图案，我们先要把我们的素材logo图案通过矩形工具移动到我们的空白图层中。

3、如果我们需要在我们设计好的logo上添加一些文字的话，我们可以点击图标 t4、对我们设计好的logo添加文字，同时也可以对我们文字的大小颜色样式进行调整，直到我们满意为止。

5、在设置完这些以后我们也可以通过在添加图片的形式对我们的logo标志进行一个动态的播放，我们可以根据自己喜爱的图片进行几个动态图片的组合，这几个静态的图片组合到一个将会是一个动态的图片。

6、动态图片设置好以后我们打开我们窗口选项点击动画一栏，在动画的工具框里我们就可以看到我们每张图片的内容，接下来设置播放的速度。

根据我们的需要，天界没长图片显示的快慢。

7、接下来我们将需要对我们设计好的logo进行保存选项，如果想把我们的做屏保村为jpeg格式的话，我们可以直接点击我们的保存键，但是如果保存为gif的格式，我们就需要通过imageready对我们的座屏进行保存，这样子就会是gif的格式了8、这样子我们的logo设计计算完成了，我们的logo必然将会是独一无二的，你对于设计的logo还满意吗?橱窗设计教学方向强化实践教学重在电脑与手绘相结合电脑艺术设计不但不能摆脱手绘，而要加强手绘能力，因为两者是相辅相成的。

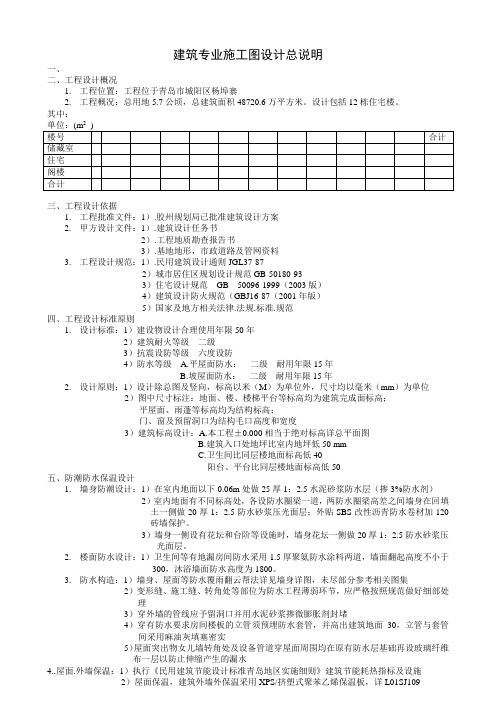

建筑专业施工图设计总说明一、二、工程设计概况1.工程位置：工程位于青岛市城阳区杨埠寨2.工程概况：总用地5.7公顷，总建筑面积48720.6万平方米。

设计包括12栋住宅楼。

其中：2三、工程设计依据1.工程批准文件：1）.胶州规划局已批准建筑设计方案2.甲方设计文件：1）.建筑设计任务书2）.工程地质勘查报告书3）.基地地形，市政道路及管网资料3.工程设计规范：1）.民用建筑设计通则JGL37-872）城市居住区规划设计规范GB-50180-933）住宅设计规范GB50096-1999（2003版）4）建筑设计防火规范（GBJ16-87（2001年版）5）国家及地方相关法律.法规.标准.规范四、工程设计标准原则1.设计标准：1）建设物设计合理使用年限50年2）建筑耐火等级二级3）抗震设防等级六度设防4）防水等级 A.平屋面防水：二级耐用年限15年B.坡屋面防水：二级耐用年限15年2.设计原则：1）设计除总图及竖向，标高以米（M）为单位外，尺寸均以毫米（mm）为单位2）图中尺寸标注：地面、楼、楼梯平台等标高均为建筑完成面标高；平屋面、雨蓬等标高均为结构标高；门、窗及预留洞口为结构毛口高度和宽度3）建筑标高设计：A.本工程±0.000相当于绝对标高详总平面图B.建筑入口处地坪比室内地坪低50 mmC.卫生间比同层楼地面标高低40阳台、平台比同层楼地面标高低50五、防潮防水保温设计1.墙身防潮设计：1）在室内地面以下0.06m处做25厚1：2.5水泥砂浆防水层（掺3%防水剂）2）室内地面有不同标高处，各设防水圈梁一道，两防水圈梁高差之间墙身在回填土一侧做20厚1：2.5防水砂浆压光面层；外贴SBS改性沥青防水卷材加120砖墙保护。

3）墙身一侧设有花坛和台阶等设施时，墙身花坛一侧做20厚1：2.5防水砂浆压光面层。

2.楼面防水设计：1）卫生间等有地漏房间防水采用1.5厚聚氨防水涂料两道，墙面翻起高度不小于300，沐浴墙面防水高度为1800。

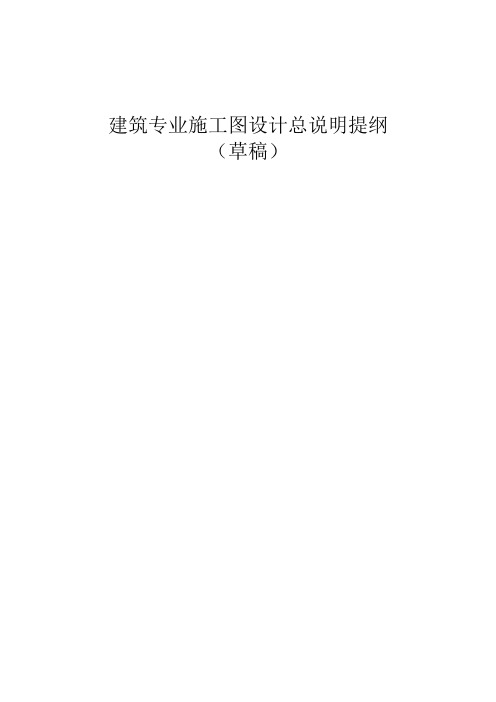

建筑专业施工图设计总说明提纲（草稿）建筑专业施工图设计说明提纲一设计依据均应注明原文时间及批文编号1规划意见书，规划建设许可证及附图2专业测验部门的“用地测量图”3消防主管部门对初设的“消防设备设计防火审查意见”4消防主管部门认可的“消防安全性能化设计”与“火灾危险评估专家论证会议纪要”5人防主管部门的“人防设计意见书及人防施工图审定合格通知书”6业主提供的设计任务书，以及业主委托有关公司提示的设计要求的相关文件7有关设计与施工验收的国家以及地方规范标准和规定二工程概况1工程名称2工程地址3建设单位4建筑总面积（地上、地下）5建筑层数与建筑高度（地下、地上与裙楼）6建筑主体结构形式及设计使用年限7抗震设防烈度8人防类别、抗力等级、平战功能9消防类别、及建筑物耐火等级三施工图编制说明及设计范围1施工图±0.00标高相当绝对标高×××m；除总平面以米为单位外，其它图纸尺寸均以毫米为单位2本工程选用构造和节点除特别注明外、均索引自×××编的“建筑构造通用图”3本工程幕墙设计与安装由厂家负责，建筑设计单位负责审核外观效果是否符合设计要求4涉及技术要求较特殊或专业性较强的用房，由专业设计单位和厂家负责，设计院作土建方面配合5特殊部位的精装修，由业主选择精装修公司进行二次设计6工程子项设置及图纸编排说明四建筑各部分（层）的使用功能简述：五防火设计1防火分区划分：除用文字简述外，图纸中应附有专门的防火分区图，或附能表达清楚的防火分区意示图2不同楼层的安全疏散：包括地下室、标准层、避难层、裙楼。

对人员密集的楼层或厅堂应分别说明其设计疏散宽度能满足人员总数的疏散指标3防烟分区划分及采用防排的方式：防烟垂壁按500平米左右设置；×××、××、×××部分设机械排烟4防火门与防火卷帘的要求：除按规范设不同等级防火门外，各层内走道应设具有与消防联动关闭功能的常开防火门，具有门禁功能的防火门在火灾时应自动停止门禁功能；楼梯及前室之门应设闭门器和顺序器；防火卷帘采用背火面温升为控制标准的卷帘5防火封堵：使建筑各部位的封堵应形成完整的防火体系A．幕墙的层间封堵耐火不低于1小时，高度不低于0.8半的不燃体裙墙；楼板与幕墙交接处以及防火墙与幕墙接交处应以耐火材料填充，两侧以耐火漆嵌缝，幕墙主龙骨与玻璃相接触一侧设防火隔热衬垫B．用电设备、空调管线、电缆桥架、穿越防火墙均按墙体的耐火极限，用不燃材料填实，再用膨胀性防火密封胶嵌固C．竖向管井在管道安装后层层用砼封死，管道与楼板间的间缝用不燃材料严密堵封；削弱墙体耐火时间嵌入式的设备电气体D．防火卷帘在吊顶以上的空间应使用与防火隔墙有相同耐火时间的材料封闭严实E．库房贮藏室（特别是地下室）存放物品的火灾危险性类别F．钢结构的防火：所有钢结构插件均应根据要求不同的耐火等级涂以耐火时间不同的防火涂料，考虑所在的不同部位，选择薄涂或厚涂型防火涂料六墙体工程1外围护墙（填充墙）2内隔墙（地上、地下）3防火墙七地下室防水工程1地下室防水等级及防水方式（内防或外防）2防水材选用：应说明防水砼抗渗等级及厚度，防水材料也应说明厚度3地下室底板及侧墙防水做共选通用图或索引施工图4变形缝防水：也应按地下室防水规范表3.3.1-1相关要求设计八屋面工程1屋面防水等级及耐久年限2屋面防水材料及厚度3屋面保暖隔热材料及厚度4不同屋面的做法选用通用图或索引本工程节点详图，最好在相关说明中把索引的通用图，详图构造做法写全不宜只引代号a 不上人屋面b 上人屋面c 种植土屋面d 坡屋面部分5 施工图：严格按施工图中要求找坡。

本说明为建筑施工图设计说明，与建筑施工图互为补充。

建设单位的项目负责人员、施工单位、各类建筑产品承包商均须阅读本说明。

本说明只用以明确建筑设计范畴内的图纸表达、工程做法及注意事项，各个分项工程的施工工法、工序及质量验收等事项均按照国家（建设单位）颁布的、其相关范畴的施工与质量验收规范的要求进行。

在施工过程中如发生因施工规范、质量验收规范、质量监督部门的要求或施工单位企业标准而引起的做法变化应属合理变更，而不属于本公司的设计失误。

施工单位应事先熟悉图纸，经我公司各专业设计负责人向施工单位进行技术交底后方能施工。

当施工单位发现设计图纸有做法不当、不明或有误时，应及时与我公司联系解决，不得自行变更作法。

本说明涵括如下若干个部分的内容：一、设计依据和适用技术规程；二、工程概况；三、总平面图定位及施工放线要点；四、高程系统；五、楼地面工程；六、墙体工程；七、屋面工程；八、室内防水和防潮工程；九、地下室防水工程；十、门窗工程；十一、建筑玻璃；十二、装饰工程；十三、电梯；十四、幕墙工程；十五、杂项工程；十六、无障碍设施；十七、补充和未尽事宜；十八、居住建筑节能设计专篇及外墙外保温工程（天津地区）；十九、公共建筑节能设计专篇及外墙外保温工程（天津地区）。

一、设计依据和工程适用技术规程：1、建设单位的设计要求2、规划局批复的建筑设计方案3、建设方提供的电子版现状地形图4、现行的国家、行业和地方工程建设标准，通常包括但不局限于如下内容，在以后的章节中还有对其他标准的引用：《民用建筑设计通则》GB50352-2005、《建筑工程设计文件编制深度规定》（2008版）、《办公建筑设计规范》JGJ67-2006、《商店建筑设计规范》JGJ 48－88、《住宅设计规范》GB50096-1999（2003年版）、《住宅建筑规范》GB50368-2005、《天津市住宅设计标准》DB29-22-2007/J10968-2007、《城市道路和建筑物无障碍设计规范》JGJ50-2001/J114-2001、《汽车库建筑设计规范》JGJ100-98、《建筑设计防火规范》GB50016-2006、《高层民用建筑设计防火规范》GB50045-95(2005年版)、《汽车库、修车库、停车场设计防火规范》GB50067-97、《民用建筑消防安全疏散系统设计标准》DB29-66-2004、《建筑内部装修设计防火规范》GB50222-95、《城镇燃气设计规范》GB50028-2006、《天津市公共建筑节能设计标准》DB29-153-2005/J10063-2005、《天津市居住建筑节能设计标准》DB29-1-2007/J10409-2007、《天津市建筑节能门窗技术标准》DB 29-164-2006、《住宅建设通用规程》DB29-120-2005、《外墙外保温工程技术规程》JGJ144-2004、《天津市民用建筑节能工程施工技术规程》DB29-125-2007/J10521-2007、《天津市民用建筑节能工程质量验收规程》DB29-126-2007/J10522-2007。

建筑施工图设计说明在一个建筑工程项目中，建筑施工图设计是一个至关重要的环节。

它承载着工程的实现和建筑的完美呈现，包括结构、电气、给排水等各个方面的细节规划。

本文将从建筑施工图设计的重要性、设计中应该注意的问题以及设计要素等方面进行论述。

首先，建筑施工图设计在整个工程项目中具有举足轻重的地位。

它是工程的重要指南，能够准确传达设计师的意图，为施工提供清晰的指引。

同时，施工图设计也是保证建筑质量的重要手段，只有合理的设计才能保证施工的高质量和安全性。

因此，在进行施工图设计时，需严谨专注，追求完美细节。

其次，在施工图设计过程中需要注意的问题有很多。

首先，要综合考虑建筑的实用性和美观性，并将其统一起来。

建筑的施工图设计不仅需要满足功能需求，还应符合审美要求，使建筑物在使用过程中既能满足人们的实际需求，又能提供良好的空间体验。

其次，设计人员还需要注意各个专业之间的协调，保证各个系统的平衡性和协同工作。

最后，应注意施工材料的选择和合理利用，以确保建筑的节能环保性和可持续发展。

在施工图设计中，各种要素的合理运用也是非常重要的。

如结构设计中，要根据建筑物的使用需求和承重要求，合理布置柱、梁、墙等结构要素，并保证各个部位的力学稳定和结构安全。

另外，电气设计中，要根据建筑物的功能需求和用电量，合理布置电路线路和配电装置，确保电力供应的稳定和安全。

此外，给排水系统的设计也需要合理考虑布置和材料选用等因素，以确保给排水效率和水力平衡。

在建筑施工图设计过程中，还需要注意一些常见的问题。

首先是尺寸规范的严格遵守，设计人员应根据建筑物的实际情况和功能需求，保证施工图中各个部位的尺寸准确合理，避免因尺寸错误导致施工问题。

其次是防火安全的设计，设计人员需要根据建筑物的功能和使用要求，在施工图设计中合理配置消防设施和防火材料，确保建筑物在火灾发生时能及时疏散和扑灭火灾。

此外，还需考虑施工图中建筑物的材料和结构连接的合理性，以及施工图的清晰度和易读性等。

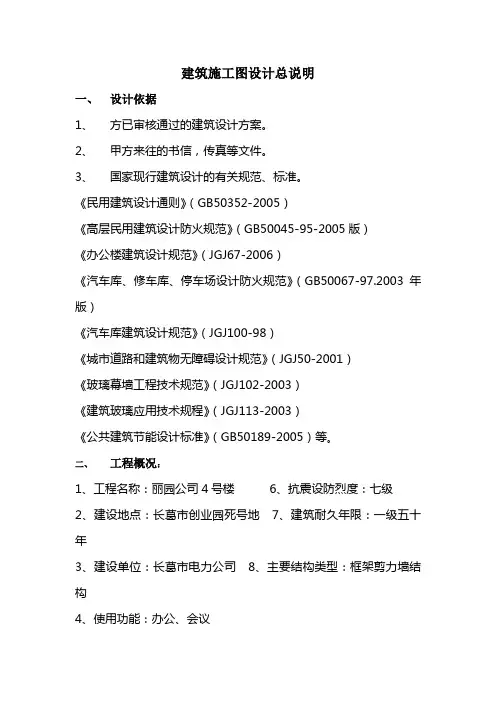

建筑施工图设计总说明一、设计依据1、方已审核通过的建筑设计方案。
