基于PLC的自动加料机控制系统毕业设计(doc 50页)南昌工程学院毕业设计题目：基于PLC的自动加料机控制系统学院：机械与电气工程学院专业： 09机电一体化（2）班姓名： ########学号： ##############指导教师： #########完成日期： 2012 年 6 月目录第一章绪论 (5)1.1 设计背景和研究意义 (5)1.2 自动加料机控制系统的技术要求 (6)第二章可编程控制器基础 (8)2.1 PLC的简介 (8)2.2 PLC的结构 (9)2.3 PLC的分类 (10)2.4 PLC的特点 (12)2.5 PLC的应用 (14)2.6 PLC的发展 (15)2.7 PLC系统的其他设备 (16)2.8 PLC的编程语言及设计原则 (16)2.9 PLC的通信联网 (19)第三章系统硬件设计 (21)3.1 PLC的选择 (21)3.2 自动加料机的选择 (22)3.3 变频器的选择 (23)3.4 触摸屏的选择 (26)3.5 触摸屏人机界面设计 (28)3.6 电动机的选择 (31)3.7 气缸的选择 (34)第四章系统软件设计 (36)4.1 工作流程图及主电路的接线图 (36)4.2 PLC模块I/O端口分配 (38)4.3 系统程序设计 (40)总结 (48)致谢 (49)参考文献 (50)第一章绪论1.1 设计背景和研究意义制造业是现代文明的支柱之一，其既占有基础地位，又处于前沿关键;它是工业发展的主体又是国民经济持续发展的基础。

以前的工厂都是利用人工的方式进行生产加工，这样的工作的方式，不仅没有安全保障，而且没有很高的经济效益。

特别是加工制造业方面，都是小工厂，小作坊形式，没有自动化的设备，什么事只能靠人力去做，在乡镇里体现的更明显。

而制造业是我国经济增长的主导部门和经济转型的基础；作为经济社会发展的重要依托，制造业是我国城镇就业的主要渠道和国际竞争力的集中体现。

基于PLC的自动配料系统设计摘要本文针对自动化配料系统的设计与实现展开研究，系统采用了PLC控制技术，以此来实现物料的自动配送，提高生产效率。

文中介绍了自动化配料系统的组成结构、PLC控制器选型、系统工作原理及软件开发等关键技术，为自动化生产提供了技术支持。

关键词：自动化配料系统；PLC控制技术；配料；软件开发；工作原理AbstractThis paper focuses on the design and implementation of an automatic batching system using PLC control technology to achieve automatic material delivery and improve production efficiency. The composition structure of the automatic batching system, PLC controller selection, system working principle, and software development are key technologies discussed. This provides technical support for automated production.Keywords: automatic batching system; PLC control technology; batching; software development; working principle一、引言随着工业自动化水平的提高，自动化生产逐渐成为了行业发展的趋势。

其中，自动化配料系统是一个比较重要的环节，对于提高生产效率和降低生产成本具有重要意义。

本文主要针对自动化配料系统进行研究，采用PLC控制技术，以此实现物料自动化配送控制，达到提高生产效率的目的。

完整版)基于PLC的自动配料系统毕业设计___的毕业设计论文旨在设计一种基于PLC的自动配料系统，以满足各种工业生产过程中自动化配料的需求。

该系统的主要技术指标包括配料精度、首尾滚筒距、常用带速、物料密度、灵敏度、准确度等级、综合误差、最大称量、最大安全负荷、最大称量极限过负荷、称重传感器输入信号范围、速度传感器输入信号范围和RS485串行通讯接口等。

二、工作内容和要求：该自动配料系统将完成三种物料的自动配比控制，采用主从比例控制方式。

PLC将实现各种物料下料量的采集、喂料装置的启停、物料下料量的控制。

组态操作界面将显示设备的运行、停车、故障，并要求显示每种物料的下料设定值和实际下料值。

通过界面上设置的启动、停车按钮实现整个系统的开停。

三、主要参考文献：本毕业设计论文参考了多篇文献，包括___和___的《PLC在白动配煤控制系统中的应用》、___、___和应力刚的《可编程控制器在配料自动控制系统中的应用》、___的《MPS课程项目》、___和___的《PLC在混料控料系统的应用》以及___的《自动配料系统的设计》等。

该自动配料系统将有助于提高生产效率，减少人工干预，降低生产成本，提高产品质量，满足工业生产过程中自动化配料的需求。

自动配料系统是一种重要的技术手段，可以根据设定的配比和流量控制各输入物料的瞬时流量，从而实现生产过程自动化和智能化。

本文旨在设计开发一种自动配料系统，以解决动态计量衡器的控制精度问题，提高生产效率和产品质量，推动国民经济的发展。

本文将讨论配料系统总体方案设计及选择、上下位机通信方案的选择、PLC控制系统设计、传感器设计和选型等内容。

设计任务将使用___的可编程序控制器及Wincc组态软件。

本文将详细论述设计方法，包括画出主电路、分配I/O地址、设计系统控制的程序框图、根据程序框图设计该系统的控制梯形图并写出指令表、上机调试通过以及利用Wincc组态软件对系统进行模拟运行。

基于PLC的水泥自动配料控制系统设计作者姓名：邱忠林专业名称：自动化指导教师：王洋讲师成都理工大学工程技术学院学位论文诚信承诺书本人慎重承诺和声明：1.本人已认真学习《学位论文作假行为处理办法》（中华人民共和国教育部第34号令）、《成都理工大学工程技术学院学位论文作假行为处理实施细则（试行）》（成理工教发〔2013〕30号）文件并已知晓教育部、学院对论文作假行为处理的有关规定，知晓论文作假可能导致作假者被取消学位申请资格、注销学位证书、开除学籍甚至被追究法律责任等后果。

2.本人已认真学习《成都理工大学工程技术学院毕业设计指导手册》，已知晓学院对论文撰写的内容和格式要求。

3.本人所提交的学位论文（题目:），是在指导教师指导下独立完成，本人对该论文的真实性、原创性负责。

若论文按有关程序调查后被认定存在作假行为，本人自行承担相应的后果。

承诺人（学生签名）：20 年月日注：学位论文指向我校申请学士学位所提交的本科学生毕业实习报告、毕业论文和毕业设计报告。

摘要随着科技的发展，现在许多的工厂都在使生产逐渐变得自动化、现代化，而可编程序控制器PLC的快速发展也为此做出了巨大的贡献。

本文针对水泥制造的环境恶劣等一系列情况，设计了一种基于PLC的水泥自动配料系统。

该系统由西门子的S7200型号的PLC作为测量和控制核心，西门子MM420变频器作为调速装置，采用了定量给料机作为称重装置，旋转编码器作为测速装置等。

采用固定时间采集重量和转速，并进行PID调节，能够实现水泥生产的在线动态称重并调节，增强了系统的抗干扰能力，提高了配料精度并减轻了工人的工作负担。

关键词：PLC 变频器自动配料PIDAbstractWith the development of science and technology, many factories are in production now became automation, modernization, and the rapid development of the programmable controller PLC also made great contributions for this purpose. In the light of the conditions and a series of cement manufacture, design a kind of cement automatic batching system based on PLC. The system by Siemens S7200 models of PLC as measurement and control core, Siemens SM420 inverter as speed regulating device, constant feeder is adopted as a weighing device, rotary encoder as speed measuring device, etc. Adopting fixed time gathering weight and speed, and the PID adjustment, cement production can be implemented on-line dynamic weighing and adjustment, to enhance the anti-interference.Keywords: PLC, Inverter, Automatic batching, PID目录摘要 (I)Abstract (II)目录............................................................................................................ I II 前言.. (1)1 水泥概述 (2)1.1 水泥的产生和发展 (2)1.2 水泥的分类 (4)1.3 水泥的生产工艺流程 (5)2 系统模型及总体设计 (7)2.1 水泥自动配料的原理分析 (7)2.2系统的模型分析 (8)2.3 系统的总体设计 (9)3 系统主要器件的介绍 (12)3.1西门子变频器简介 (12)3.1.1 MM420基本组成及特点 (12)3.1.2 MM420适用环境及优点 (13)3.2称重及测速装置简介 (14)3.3定量给料机简介 (15)4 PLC简介及控制系统设计 (17)4.1 PLC简介 (17)4.2 系统控制要求分析 (20)4.2.1 硬件介绍及信号传递 (21)4.2.2 PLC外部接线图 (24)5程序和组态 (27)5.1系统主程序设计 (27)5.2 子程序设计 (29)5.3系统监控画面设计 (30)5.3.1人机界面简介 (30)5.3.2 画面设计 (32)总结 (35)参考文献 (36)致谢 (37)附录1PLC接线图 (38)附录2自动配料系统程序 (39)A2.1 系统主程序 (39)A2.2系统子程序 (41)前言在现今的各种行业当中，自动化的生产制造已经随处可见了，在配料系统上的应用也在不断地提高、改进。

航空大学课程设计题目: 基于PLC的自动配料系统专业: 自动化班级:110441班学号:姓名:指导老师:摘要自动配料系统是集输送、计量、配料、定量等功能于一体的动态计量系统,在建材、化工、冶金、矿山、电力、食品、饲料加工等行业中得到广泛应用。

随着科学技术的发展，工业化程度的提高，常需要对自动配料系统中输送的流量进行调节、控制达到准确的配比。

本论文主要针对自动配料系统恒流量控制达到配比的控制要求，设计一套基于PLC的自动配料系统，并使用触摸屏开发运行管理界面。

自动配料系统由可编程控制器（PLC）、变频器、皮带驱动电动机、称重传感器等构成。

系统包含三台皮带驱动电动机，它们根据需要依次顺序启动。

采用变频器实现对三相电动机的变频调速。

称重传感器对物料进行称重并实时计量，PLC计算出实时流量及累计流量，比较设定值与实际流量的偏差经PID调节改变输出信号以控制变频器对皮带驱动电动机的速度调节，从而实现恒流量控制，并对系统进行监控。

关键词：自动配料，变频调速，PID调节，PLC目录摘要 (I)Abstract................................................................................................................................................ I I 第一章绪论 (1)1.1 课题背景及意义 (1)1.2 自动配料系统 (1)1.2.1 电子皮带秤 (1)1.2.2 可编程控制器（PLC） (2)1.2.3 变频器 (3)1.3 本课题主要研究容 (3)第二章自动配料系统理论分析及方案确定 (5)2.1 自动配料系统理论分析 (5)2.1.1 电子皮带秤称重原理 (5)2.1.2 流量控制原理 (6)2.2 自动配料系统控制方案的确定 (8)2.2.1 自动配料系统控制方案的确定 (8)2.2.2 自动配料系统的组成及控制原理 (8)第三章自动配料系统的硬件设计 (11)3.1 系统主要配置的选型 (11)3.1.1 皮带驱动电动机的选型 (11)3.1.2 PLC及其扩展模块的选型 (11)3.1.3 变频器的选型 (13)3.1.4 称重传感器的选型 (15)3.1.5 其他设备选型 (16)3.2 系统主电路分析及设计 (17)3.3 系统控制电路分析及设计 (19)3.3.1 可编程控制器（PLC）的I/O端子分配 (19)3.3.2 系统控制电路设计 (20)第四章自动配料系统的软件设计 (23)4.1 控制系统主程序设计 (23)4.2 控制系统子程序设计 (27)第五章组态软件监控 (30)5.1 组态软件简介 (30)5.1.1 组态软件的功能 (30)5.1.2 组态软件的特点 (31)5.2 人机界面设计 (32)结束语 (33)致谢 (34)参考文献 (35)附录： (36)附录一：自动配料系统电器元件清单 (36)附录二：自动配料系统主电路图 (37)附录三：自动配料系统PLC接线图 (38)附录四：自动配料系统程序 (39)第一章绪论1.1 课题背景及意义随着科学技术的不断发展，工业上快速、精准的需求，对自动化的要求也不断增加。

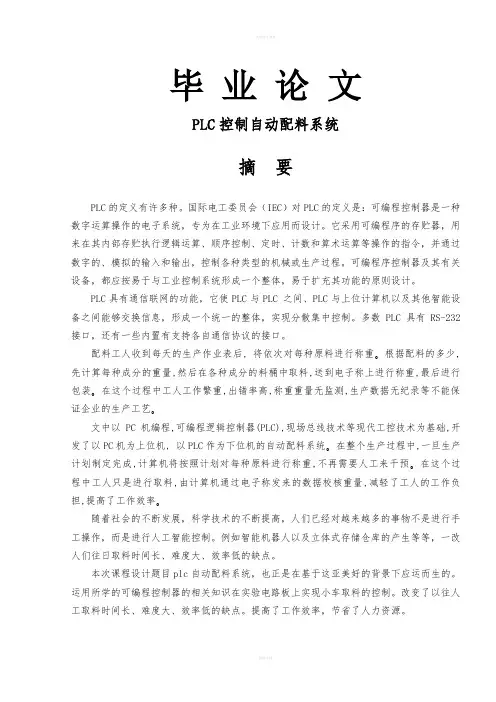

毕业论文PLC控制自动配料系统摘要PLC的定义有许多种。

国际电工委员会（IEC）对PLC的定义是：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。

可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。

PLC具有通信联网的功能，它使PLC与PLC 之间、PLC与上位计算机以及其他智能设备之间能够交换信息，形成一个统一的整体，实现分散集中控制。

多数PLC具有RS-232接口，还有一些内置有支持各自通信协议的接口。

配料工人收到每天的生产作业表后, 将依次对每种原料进行称重｡根据配料的多少, 先计算每种成分的重量,然后在各种成分的料桶中取料,送到电子称上进行称重,最后进行包装｡在这个过程中工人工作繁重,出错率高,称重重量无监测,生产数据无纪录等不能保证企业的生产工艺｡文中以PC机编程,可编程逻辑控制器(PLC),现场总线技术等现代工控技术为基础,开发了以PC机为上位机, 以PLC作为下位机的自动配料系统｡在整个生产过程中,一旦生产计划制定完成,计算机将按照计划对每种原料进行称重,不再需要人工来干预｡在这个过程中工人只是进行取料,由计算机通过电子称发来的数据校核重量,减轻了工人的工作负担,提高了工作效率｡随着社会的不断发展，科学技术的不断提高，人们已经对越来越多的事物不是进行手工操作，而是进行人工智能控制。

例如智能机器人以及立体式存储仓库的产生等等，一改人们往日取料时间长、难度大、效率低的缺点。

本次课程设计题目plc自动配料系统，也正是在基于这亚美好的背景下应运而生的。

运用所学的可编程控制器的相关知识在实验电路板上实现小车取料的控制。

改变了以往人工取料时间长、难度大、效率低的缺点。

提高了工作效率，节省了人力资源。

基于PLC的自动配料控制系统设计引言：在现代工业生产中，自动化技术的应用越来越广泛，其中，基于可编程逻辑控制器（PLC）的自动控制系统成为了工业生产自动化的重要组成部分。

本文将设计一个基于PLC的自动配料控制系统，介绍该系统的功能和组成，以及系统的设计原理和实现方式。

一、系统功能和组成：该自动配料控制系统主要用于工业生产过程中的配料操作，具备以下功能：1.配料精确控制：可根据不同配料需求，精确调整配料比例和投料量。

2.配料自动化：系统能够自动完成配料操作，无需人工干预。

3.配料数据管理：系统能够记录配料过程中的相关数据，方便生产过程的监控和数据分析。

该系统的主要组成部分包括：1.传感器：用于检测配料流量、温度、液位等参数，传感器将这些数据传送给PLC进行处理。

2.PLC控制器：作为系统的核心控制设备，负责接收传感器数据、进行逻辑运算，并根据运算结果控制执行器实现配料操作。

3.执行器：根据PLC的控制信号，控制粉料、液料等投入设备的开关状态和投料量。

4.人机界面：提供一个友好的操作界面，供操作员输入配料参数、查看配料数据等。

二、系统设计原理和实现方式：1.传感器的应用：通过给配料过程中的关键参数（如流量、温度、液位）配置相应的传感器，将实时的数据通过模拟量或数字量输入模块传送给PLC进行处理。

2. PLC的控制：PLC使用逻辑运算单元（Ladder Diagram）进行逻辑控制。

根据传感器数据和预设的配料参数，PLC能够判断哪些配料需要进行投料，调整投料设备的开关状态和投料量。

3.执行器的控制：PLC将控制信号发送给执行器，执行器根据信号的状态进行相应的操作，控制粉料、液料等的投入设备。

4.人机界面的设计：采用触摸屏、按钮等电子元件实现人机交互，提供一个用户友好的操作界面，操作员可以输入配料参数、查看配料数据等。

三、系统优势和应用前景：1.提高生产效率：系统能够自动完成配料操作，减少人工操作的时间和精力投入。

唐山工业职业技术学院毕业设计（论文、创作）说明书题目基于PLC的自动配料控制系统系别自动化工程系班级11动车11姓名张雪威学号118183148指导教师王亚敏年月日唐山工业职业技术学院毕业设计书目录摘要 (1)关键字 (1)一、概述 (2)1.1 PLC控制器的产生与发展 (2)1.2 PLC在自动配料系统的应用 (3)二、自动配料系统分析 (4)2.1 (4)2.2 (5)三、具体设计 (6)3.1 (6)3.2 (7)四、总结 (12)参考文献 (13)附录 (14)基于对PLC的自动配料控制系统设计张雪威 11动车11摘要PLC的定义有许多种。

国际电工委员会（IEC）对PLC的定义是：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用可编程序额储存器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各类的机械或生产过程。

可编程序控制器及其有关设备，都应该按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。

PLC具有通信联网的功能，它使PLC与PLC之间、PLC与上位计算机以及其他设备之间能够交换信息，形成一个统一的整体，实现分散集中控制。

多数PLC具有RS-232接口，还有一些内置有支持各自通信协议的接口。

自动化工业生产的迅速发展导致对自动定量给定控制系统的需求日益增大。

自动配料系统可广泛应用于冶金、建材、电力、化工、食品、饲料等各种行业中，在冶金行业可应用于烧结工艺；在建材行业可应用于对水泥生料的自动配料；在电力行业，它可应用于锅炉的定量供煤；在化工、食品和饲料部门，多种原料的自动配料也需要它。

目前我国这些行业所使用的控制系统都为自动配料控制方式，所以自动配料系统具有十分广阔的应用前景。

关键字：PLC、配料控制、效率。

1.绪论1.1. 可编程序控制器的产生20世纪60年代以前，对工业生产进行自动控制的最先进装置就是继电控制盘，它对当时生产力的发展确实发挥了很大的作用。

定量给料机PLC控制系统摘要本课题所设计的调速式定量给料机是在消化吸收国外DEL型定量给料机的先进技术，结合国内建材行业使用称重设备的实际情况，进行国产化设计成功的一种集多种先进技术于一体的新型产品。

它与微机、负荷传感器、速度传感器组合成微机控制配料系统或定量给料秤。

该系统可对各种块、粒状非粘结性物料进行计量和定量给料控制，广泛用于水泥、矿山、化工、冶金、能源、粮食等工业部门。

本机由电机带动减速机，联接主动滚筒转动，从而使皮带运动，即可输送物料，物料在皮带上的重量通过测力机构检测后把信号输入控制器，同时皮带带速也通过测速装置把信号输入控制器进行计算。

电机采用三相电机变频调速。

秤重机构采用全荷式结构、双传感器，消除物料偏载对称重精度的影响。

电机采用三相电机变频调速即通过调节变频器的输出频率达到调速的目的，变频器给定电压信号的范围是０～１0Ｖ。

关键词：定量给料；变频调速；PLC控制Weight feeder PLC control systemAbstractDesigned speed of the subject dosing machine type is type in the digestion and absorption of foreign DEL dosing machine's advanced technology, combined with the use of weighing equipment, building materials industry, the actual situation, the domestic design success of a multi- advanced technology in one of the new product. It is with the computer, load sensor, speed sensor integrated into a cement plant or Feeding Scale. The system can be all kinds of blocks, non-caking granular materials for measurement and dosing control, widely used in cement, mining, chemical, metallurgy, energy, food and other industries.The machine driven by a motor reducer, join active drum rotation, so that belt campaign, you can transport materials, the weight of material in the belt through the dynamometer testing after the signal input controller, and also through the belt with a speed gun device Calculation of the signal input controller. Three-phase motor with frequency conversion motor. Weighing a fully-charged body structure, dual-sensor, partial elimination of material contained on the weighing accuracy. Three-phase motor with frequency control motor that is by adjusting the inverter output frequency to achieve the purpose of speed control, inverter voltage signal of a given range of 0 ~ 10V.Key words: dosing; frequency control; PLC control目录引言 (1)第一章绪论 (2)1.1 系统及工艺简介 (2)第二章方案论证 (3)2.1 系统总体结构 (3)2.2调速系统电路设计和论证 (3)2.3控制系统的硬件组成 (12)第三章软件设计 (16)3.1流程图 (16)3.2 梯形图 (17)3.3软硬件系统的调试 (18)结论 (20)参考文献 (23)谢辞 (24)引言随着我国经济的不断发展，社会高度信息化，新的高科技技术不断应用到各个方面中，使得智能自动化已成为一种发展的必然趋势。

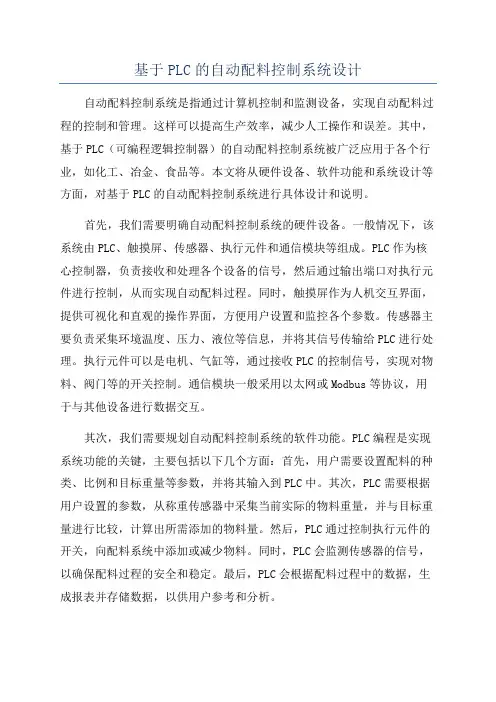

基于PLC的自动配料控制系统设计自动配料控制系统是指通过计算机控制和监测设备，实现自动配料过程的控制和管理。

这样可以提高生产效率，减少人工操作和误差。

其中，基于PLC（可编程逻辑控制器）的自动配料控制系统被广泛应用于各个行业，如化工、冶金、食品等。

本文将从硬件设备、软件功能和系统设计等方面，对基于PLC的自动配料控制系统进行具体设计和说明。

首先，我们需要明确自动配料控制系统的硬件设备。

一般情况下，该系统由PLC、触摸屏、传感器、执行元件和通信模块等组成。

PLC作为核心控制器，负责接收和处理各个设备的信号，然后通过输出端口对执行元件进行控制，从而实现自动配料过程。

同时，触摸屏作为人机交互界面，提供可视化和直观的操作界面，方便用户设置和监控各个参数。

传感器主要负责采集环境温度、压力、液位等信息，并将其信号传输给PLC进行处理。

执行元件可以是电机、气缸等，通过接收PLC的控制信号，实现对物料、阀门等的开关控制。

通信模块一般采用以太网或Modbus等协议，用于与其他设备进行数据交互。

其次，我们需要规划自动配料控制系统的软件功能。

PLC编程是实现系统功能的关键，主要包括以下几个方面：首先，用户需要设置配料的种类、比例和目标重量等参数，并将其输入到PLC中。

其次，PLC需要根据用户设置的参数，从称重传感器中采集当前实际的物料重量，并与目标重量进行比较，计算出所需添加的物料量。

然后，PLC通过控制执行元件的开关，向配料系统中添加或减少物料。

同时，PLC会监测传感器的信号，以确保配料过程的安全和稳定。

最后，PLC会根据配料过程中的数据，生成报表并存储数据，以供用户参考和分析。

最后，我们需要进行系统的整体设计。

首先，根据具体需求，选择合适的PLC型号和配置。

其次，根据工艺流程和设备布局，设计配料系统的结构和连接方式。

确定传感器的类型和位置，以满足读取环境信息的需求。

然后，编写PLC程序和触摸屏界面，实现用户设置和参数输入的功能。

基于PLC的自动配料系统设计近年来，随着制造业的快速发展和自动化技术的不断成熟，基于PLC的自动配料系统在工业生产中扮演着越来越重要的角色。

自动配料系统的设计能够提高生产效率、降低人工成本，同时还能提升产品质量和生产过程的稳定性。

本文将对进行深入探讨，分析其原理、优势和应用，旨在为相关领域的研究和实践提供参考。

首先，我们需要了解什么是PLC（Programmable Logic Controller，可编程逻辑控制器）。

PLC是一种专门用于工业控制领域的数字计算机，它可以根据预先设定的程序来控制生产设备的运行。

PLC系统通常由输入模块、输出模块、处理器和通信模块组成，能够实现对自动化生产过程的精准控制。

因此，基于PLC的自动配料系统设计是在这样一种控制器的基础上实现的，其核心在于通过编写程序来实现对配料设备的控制和管理。

在实际的自动配料系统设计中，首先需要考虑的是配料的准确性和稳定性。

由于配料的准确性直接影响最终产品的质量，因此在设计系统时需要选择合适的传感器来实时监测物料的流量、温度和压力等参数，以确保配料的准确性。

同时，为了提高系统的稳定性，还需要考虑到设备的安全性和故障恢复能力，避免因设备故障导致生产中断和产品质量问题。

基于PLC的自动配料系统设计可以通过编写逻辑控制程序来实现对配料设备的自动化控制和监测，提高配料的准确性和稳定性。

另外，基于PLC的自动配料系统设计还可以实现生产过程的自动化管理和优化。

通过在PLC系统中编写智能化的控制程序，可以实现对生产过程中各个环节的实时监测和调整，提高生产效率和节约人力成本。

此外，基于PLC的自动配料系统设计还可以实现生产过程的数据采集和分析，为生产决策提供支持。

通过对生产数据的分析，可以及时发现生产过程中的问题和瓶颈，为生产优化提供参考。

基于PLC的自动配料系统设计的优势还包括系统的可扩展性和灵活性。

由于PLC系统采用模块化设计，可以根据生产需要灵活地修改和扩展系统的功能和容量，适应不同生产规模和工艺要求。

毕业设计（论文）任务书论文题目：基于PLC控制的自动供料及加工系统设计要求：(时间自至）指导教师：下达时间：设计说明（论文）摘要：一、设计题目基于PLC控制的自动供料及加工系统的设计（PLC在自动生产线中的应用）二、题目来源亚龙自动生产线AL335型号实验实训装置的使用三、设计的目的1）掌握自动供料及加工系统的工作原理、工作过程以及其控制操作方式。
