《电阻色环图文并茂》课件

电阻的检测工具与仪器
电阻箱
用于提供标准电阻和调整电阻值的工具。
示波器
用于观察信号波形，辅助测量电阻和其他电子元件。
01
02
万用表
用于测量电阻、电压、电流等参数的基本工具。
03
04
恒流源
用于提供稳定的电流，以便精确测量电阻值。
电阻的检测实例与操作
01
使用万用表测量固定电阻
将万用表调至电阻挡，将红黑表笔分别接在待测电阻的两端，读取万用
《电阻色环图文并茂》ppt 课件
目录
• 电阻基础知识 • 色环电阻识别 • 电阻的图文并茂展示 • 电阻的测量与检测 • 电阻的应用与案例分析
01
电阻基础知识
电阻的定义与作用
总结词
电阻是导体对电流的阻碍作用，其作用是控制电路中的电流大小和方向。
详细描述
电阻是电子元件中最为常见的一种，它的主要作用是限制电流的流动。在电路中，电阻可以用来调整电流和电压的大小，从而实现电路的各种功能。
表显示的阻值。
02 03
使用万用表测量电位器
将万用表调至适当挡位，先测量电位器的中间抽头与两端的阻值，判断电位器是否正常。再分别测量电位器的两个端点与中间抽头的阻值，判断电位器的线性度。
使用恒流源和电压表检测未知电阻
将恒流源和电压表与待测电阻串联，调整恒流源输出电流，观察电压表的读数变化，根据欧姆定律计算待测电阻的阻值。
感谢您的观看
THANKS
05
电阻的应用与案例分析
电阻在电路中的应用
限流
在电路中串联电阻可以限制电流的通过，起到保护电路中其他元件的作用。
分压
电阻可以与电容、电感等元件一起组成滤波电路，滤除电路中的噪声和干扰。

色环电阻的识读(说课PPT)

【色环数目】：4个或5个
新课学习
这些不同颜色的色环表示怎样的含义呢？四色环的电阻和五色环的电阻有区别吗？
（三）新课讲授
棕一红二橙是三， 1.色环表示的含义黄四绿五蓝为六，紫七灰八白对九，电阻表面用不同颜色的色环表示标称阻值和允许误差。剩下一个黑没有，金五银十表误差。
熟记
金、银两色帮助确定色环电阻的末环。
合作学习法
归纳总结法
四、说教学过程
1 2 3 4 5 6
复习提问
2分钟
观察探究
5分钟
新课讲授
13分钟
巩固练习
15分钟
归纳小结
4分钟
作业布置
1分钟
（一）复习提问
1、检验学生上节课的学习情况
1.电阻器在电路中起着那些作用？ 2.识读和区分不同的电阻器。
2、为进入的新课的学习做铺垫
四色环电阻阻值=第一、二色环对应数值组成的两位数×第三色环表示的倍率五色环电阻阻值=第一、二、三色环对应数值组成的三位数×第四色环表示的倍率
设计意图启发学生认识、思考和总结本课内容，指导学生把知
识连贯起来，进行梳理，形成知识结构.
（六）布置作业
分发十个色环电阻，要求记录各电阻的各色环颜色，判读其标称阻值和允许误差，完成书面作业。
3、教学重难点
教学重点：识别四色环、五色环电阻大小。教学难点：怎样判断起始色环端。
二、说教法
1、学情分析
教学对象是中职电子专业一年级的学生。
特点：基础知识薄弱，厌烦理论学习思维活跃、反应敏捷喜欢动手
二、说教法
2、教学方法
情景教学法实物展示交互教学法

色环电阻的识读ppt(微课程)

470×101=4700=4.7k
电阻器的标称阻值和允许误差:
4.7k ±1%
归纳小结
色环电阻的识读
一、色环表示的意义电阻表面可以用不同颜色的色环表示电阻的称阻值和允许误差。二、色环电阻的识读规律四色环电阻阻值：第一、二色环对应数值组成的两位数×第三色环表示的倍率五色环电阻阻值：第一、二、三色环对应数值组成的三位数×第四色环表示的倍率
脚本：付秀芹制作：付秀芹单位：宁阳县职业中等专业学校
有效值
0
1 2 3 4 5 6
倍率
100
101 102 103 104 105 106
允许误差
颜色
紫
灰白
有效值
7
8 9
10-1 10-2
±0.1％
±1％ ±2％
±5％ ±10％ ±20％
±0.5％ ±0.25％
无色
金、银两色帮助确定色环电阻的末环。
棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零位记心间。
四色环电阻器阻值的识读
四色环电阻器阻值=第一、二色环数值组成的两位数×第三色环的倍率（10n）
棕
棕
金
黑
第一棕环表示1，第二黑环表示0，第三棕环表示101，第四色环表示 ±5%
阻值为：10×101=100 从而识别出该电阻器的标称阻值和允许误差为100 ±5%
五色环电阻器阻值的识读
五色环电阻器阻值=第一、二、三色环数值组成的三位数×第四色环的倍率(10n)
第一红环表示2 第二绿环表示5 第三黄环表示4 第四红环表示102 第五金环表示±5%
则其阻值为：254×102=25400=25.4k 从而识别出该电阻器的标称阻值和允许误差为25.4k ±5%

色环电阻的识读识别(精品课件)

标称阻值：为了表示电阻的大小，电阻器在出厂时会在表面标注阻值，标注在电阻器上的阻值称为标称阻值。允许偏差：电阻实际值和标称值之差与电阻实际值的比。它表示电阻器阻值的准确程度，常用百分数表示。
标称值第一位有效数字标称值第二位有效数字倍率允许偏差
重点
棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零蛋记心间，金五银十表偏差。
人贵有志
学贵有恒
祝：同学们学习进步！
四色环色标表示法（普通电阻）
五色环色标表示法（精密电阻）
三、新课讲授
3.五色环电阻的识读
难点突破
五色环电阻阻值=第一、二、三色环对应数字组成的三位数×第四色环表示的倍率
举例
黑棕红橙黄绿蓝紫灰白（棕红绿蓝紫）
0
1 2
3
4
5
6 7 8 9
±1% ±2% ±0.5%±0.25% ±0.1%

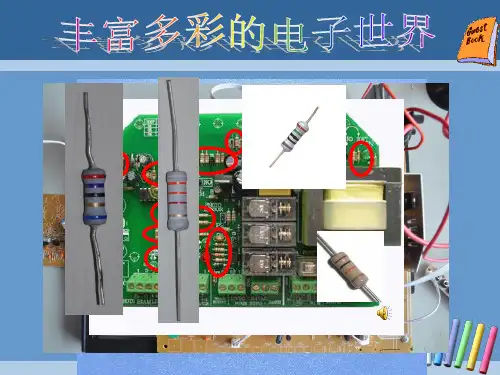

电磁炉主板
万能充电器遥控赛车遥控报警器
行走机器人
二、观察探究
活动一
分发色环电阻，仔细观察电阻的外形，记录下各电阻色环的数目以及色环颜色种类。
这些不同颜色的色环表示怎样的含义呢？
四色环的电阻和五色环的电阻有区别吗？
三、新课讲授
1.色环表示的意义
电阻表面用不同颜色的色环表示标称阻值和允许偏差。
27KΩ ±5%
27× 103 =27000Ω = 27 KΩ
例1：
棕棕金
第一棕环表示 1 第二黑环表示 0 第三棕环表示 101 第四金环表示 ±5%
黑
则其阻值为：10×101=100 从而识别出该电阻器的标称阻值和允许偏差为100 ±5%
练习1：读电阻（四色环）

色环电阻识别方法课件PPT

22 × 102=2.2kΩ + 5%
33 × 103=33kΩ +10%
22 × 100=22Ω + 5%
27 × 101=270Ω + 5%
1、红紫黑金
27Ω，±5％的误差，意味着这个电阻实际最小的阻值是27*（1－0.05）＝26.55Ω；最大不会超过27*（1＋0.05）＝28.35Ω。
3、色标法：
新新课课讲讲解解
一、电阻器的色标法： 1、定义：用不同颜色的色环来表示标称阻
值和允许偏差的大小。二、色环电阻的分类：
四环电阻（普通电阻）五环电阻（精密电阻）
色环电阻的意义
三、四环电阻识别：（普通电阻）
第一、二环是有效数字、第三环是倍乘（10的次方）、第四环表示偏差。
第一位表示有效数第二位表示有效数
黑棕红橙黄，绿蓝紫灰白。（亦或者黑棕红橙，黄绿蓝紫，灰白） 0 1 2 3 4 ，5 6 色环还是五条色环，若是四条色环，则前两位表示有效数字，第三位表示10的几次方（或1后面0的个数），再加上最后一环，金色为I级误差（±5%）、银色为Ⅱ级误差（±10%）。
新新课课讲讲解解
五、五环电阻识别：（精密电阻）
第一、二、三环是有效数字、第四环是倍乘、第五环表示偏差。
即：123Ω +0.5%
1 2 3 X100 +0.5%
练习巩固
黑棕红橙黄绿蓝紫灰白 0123456789
红紫黑黄棕
红绿黄红金
270× 104=2.7MΩ + 1%
254× 102=25.4kΩ + 5%
色环电阻识别方法
复习
1.电阻的字母符号及国际单位是什么? 字母符号:R 国际单位:欧姆Ω

色环电阻器记识读(上课完整)ppt课件

（1）金、银两色不能代表有效数字（2）最后一环与其他几环的间隔距离稍远（3）棕、红、绿常作为五色环电阻的最后一环表示误差（4）用万用表测试电阻实际阻值
整理版课件
12
色环电阻的识读步骤
首先识别色环的颜色，在准确判断末环的基础上，按色环排列的顺序，有序识读电阻的标称阻值与允许误差。
金棕黑黑黄
400 × 101=4（KΩ）
颜色
黑棕红橙黄绿蓝
有效值倍率
0
100
1
101
2
102
3
103
4
104
5
105
6
106
允许误差
±1％ ±2％
±0.5％ ±0.25％
颜色有效值倍率允许误差
紫
7
107 ±0.1％
灰
8
108
白
9
109
金
10-1
±5％
银
10-2
±10％
无色
±20％
整理版课件
8
四环电阻的识读
常用的电阻器一般为四色环电阻器。
1. 各环的含义：
【第一环】：有效数字第一位红【第二环】：有效数字第二位 2 【第三环】：倍率
2
100
红黑
金 ±5％
【第四环】：允许误差
2、四色环电阻阻值第一、二色环对应数值组成的两位数×第三色环表示的倍率.
上图识读结果：22 × 100=22（Ω）
允许误差： ±5％
整理版课件
9
五环电阻的识读
四色环电阻和五色环电阻有区别吗？不同颜色的色环各自表示怎样的含义？
整理版课件
6
色环电阻器

色环电阻的识别课件

末环？
说教学反思
说教材
说教法
环节二
说学法
闯关学习，探究新知
学
微课《大家一起找末环》
说教学过程
说教学反思
关卡二：识读色环电阻
说教材
环节二
说教法
定目标
说学法
闯关学习，探究新知
说教学过程
说策略
说教学反思
讲过程
展效果
关卡二：识读色环电阻
学
说策略
看颜色
（金银色是末环）
找间距
四招
（误差环间距稍大）
表试测
（万用表试测阻值）
学
重点
教师讲解
6 5 0 100 ±%
5 6 103
±%
第
一
环
有
效
数
字
第
二
环
有
效
数
字
第
三
环
倍
率
第
四
环
允
许
误
差
Ω，
± %
第
一
环
有
效
数
字
第
二
环
有
效
数
字
第
三
环
有
效
数
字
第
四
环
倍
率
第
五
环
允
许
误
差
Ω，
± %
说教材
环节二
说教法
说学法
说教学过程
闯关学习，探究新知
关卡二：识读色环电阻
学
末环？
每一个层次的学生。
解教
谈学情
定目标
说策略
浓厚
思维活跃，对新事物

色环电阻识别精美课件PPT

快速识别分析观察、实践操作，能熟掌握用色环电阻
的识别方法和技巧。
过程与方法：通过情景设置，以展示学生个性的目的，运用学生已有的生活经验和知识结构进行合作探究性学习，归纳总结色环电阻识别的基本方法。情感态度价值观：通过实践、协作解决问题培养学生善于思考，
发现问题、分析问题的能力，激发学生对通用技术学科的兴趣，
1、二环表示两位有效数字，第三环表示数字后面添加“0”的个数。如：例：红紫橙金
红２
紫７
橙３个０
金 5％
阻值：27后面添加“3个0”即27000欧，误差5%
电阻阻值的色环表示方法
2、读下列四色环电阻
红
红
黑
金
阻值为22欧。第三环“黑色”表示“0个零”，也就是表示数字后面不添加0。
实际上，第三环用数学形式表达就是10的N次方的倍率。
提高学生的动手能力，并规范学生正确使用万用表，形成良好的探究学习习惯。
生活中常见的电阻
一、颜色和数字的对应关系电阻阻值的色环表示方法
注意：金、银在第四环出现时，它们代表误差，金代表5％，银代表10％；而在第三环出现时，金代表0.1，银代表0.01。
二、“四色环”读数规则电阻阻值色环表示方法
红紫黑棕棕
练习（1）：读出色球电阻的阻值
拓展练习：先读出色环电阻的阻值，再利用万用表测量。

《色环法识别电阻》课件

电子电路中的应用
电阻的值和精度在电子电路中或多或少都有所涉及。会应用电阻的众多特性，可以设计出符合各种要求的电路。
工业中的应用
电阻在工业中有广泛的应用。自动化、机器人等领域，无处不在的电子元件中大多数都包含电阻器。
学术研究中的应用
感性元件、电阻元件、电容元件是现代电学中不可缺少的三大元件。因此，电阻的应用广泛。
参考资料
电子技术手册电学基础教材电子工程师考试指南电子器件选型手册
《色环法识别电阻》PPT 课件
电阻是电学中的重要元件之一。它可以限制电流、降低电压、调节电流和分压等。本次课件将详细介绍电阻的定义、单位、测量和识别方法。
什么是电阻？
1 定义与符号
2 单位与测量
电阻指物体对电流通过的阻碍作用。电路中的电阻用欧姆(Ω)表示。
电阻的单位用欧姆(Ω)表示，常用万用表测量电阻。
总结
色环法的优缺点
既可以通过色环快速准确地识别电阻值，也存在某些限制和误差。根据具体情况选择合适的电阻识别方法。
电阻的识别方法和选用环境的不同分为不同种类。根据具体要求选择合适的电阻器。
结合案例分析电路中电阻的选择和应用场景。让学生通过实践更深入地了解电阻的应用。
色环法识别电阻
什么是色环法？
色环法是一种将电阻值转换成有色环组成的编码方式。不同颜色代表不同数字。
电阻的色环编码表
电阻的色环编码表包含了各种电阻值的颜色对应关系。掌握色环编码表对电阻识别非常关键。
如何识别电阻
通过色环的颜色和排布方式，我们可以识别电阻的阻值和精度等信息。
色环法识别电阻的应用
色环法的限制与缺陷
1
误差来源与计算

教你识别色环电阻(图文并茂)课件

电源电路
在电源电路中，色环电阻常用于调节输出电压或电流，例如在开
关电源、线性电源等中应用。
音频电路
在音频电路中，色环电阻用于调节信号幅度、频率等参数，例如在音频放大器、混响器等中应用
。
传感器电路
在传感器电路中，色环电阻用于将传感器输出的电压或电流信号转换为可处理的数据，例如在光
敏电阻、热敏电阻等中应用。
是12 x 0.1 = 1.2欧姆。
判断色环的误差
识别第四环
第四环表示误差或精度等级，通常是一个字母或数字。例如，J代表5%，K代表10%。
判断误差等级
根据第四环可以判断出电阻的误差等级。例如，如果第四环是J，则误差为5% ；如果第四环是K，则误差为10%。
03
色环电阻的检测与使用
色环电阻的检测
色环电阻也常用于测量仪器中，如万用表、示波器等。
控制系统
在自动化控制系统中，色环电阻也扮演着重要的角色，用于信号调节和控制电路。
02
色环电阻的识别方法
认识色环
识别色环
色环电阻是一种电子元件，其电阻值由环绕在电阻体上的色环表示。色环通常由四个或五个环组成，颜色不同表示不同的数字和单位。
调节电路中的电压或电流
色环电阻可以串联或并联在电路中，通过改变电阻值来调节电路中的电压或电流，以满足电路设计的需求。
实现电路保护
在一些电路中，色环电阻可以作为过流保护或过压保护元件，当电路中出现异常电流或电压时，电阻值发生变化，起到保护电路的作用。
实现信号处理
色环电阻常用于信号处理电路中，通过电阻值的变化来改变信号的幅度、频率等参数，实现信号的调制、解调等功能。
表2，所以前两个色环的数值是12。

中职色环电阻的识读与检测公开课PPT课件

色环电阻的识读与检测
• 看一看 • 学一学
• 练一练
• 做一做
了解常用电阻器的种类及参数。 1. 色环电阻颜色和数字的对应关系；
2.四环电阻和五环电阻每环表示的意义。运用色环电阻阻值速测软件检验四环电
阻和五环电阻阻值和允许误差的识读。 1.模拟使用万用表测电阻
2.实战演练（小组合作检验读数）
看一看
教你两招
• 如何分辨色环电阻颜色顺序的技巧和方法技巧1：先找标志误差的色环，从而排定色环顺
序。技巧2：棕色环是否是误差标志的判别。对于一
个五环电阻，第五环和第四环之间的间隔比第一环和第二环之间的间隔大，据此可判定色环颜色的排列顺序。
高手过招
• 根据提供的色环电阻快速读数
任务三:做一做
各环的含义：【第一环】：有效数字第一位【第二环】：有效数字第二位【第三环】：有效数字第三位【第四环】：倍率【第五环】：允许误差
四环电阻阻值=第一、二色环对应数值组成的两位数×第三色环表示的倍率
五环电阻阻值=第一、二、三色环对应数值组成的三位数×第四色环表示的倍率
任务二：练一练
• 红紫黑金 • 红紫黄棕棕
• 模拟使用万用表测电阻 • 实战演练
今天你学到了什么？
• 了解了常用的电阻器的种类和参数。 • 会识读色环电阻。 • 初步学会用万用表检测电阻。
任务四：想一想
• 比如有一个电阻的色环顺序是：棕、黑、黑、黄、棕，其值为1MΩ，误差为1%，若是反顺序读：棕、黄、黑、黑、棕，其值为140Ω，误差为1%，那么两种读法哪种是正确的呢？
碳膜电阻
金属膜电阻
碳质电阻
线绕电阻
电位器
热敏电阻
电阻的主要参数

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1、银棕蓝绿
❖ 说明：请4-5名学生上台，每人手持一种颜色卡纸代
560Ω 10%的误差
表一个色环，按要求排成 2、绿蓝黑红棕
队列，展示电阻色环排列
情况，各小组按展示要求
56kΩ 1%的误差
读出电阻标称阻值和允许
误差。
3、红红黑橙棕
220kΩ 1%的误差
.
17
五、课堂总结
本节课可以用一个中心、两个基本点来概括。即：中心是色环电阻识读的学习；两个基本点色环不同颜色的含义和如何识读色环电阻的标称阻值及误差。
2、拓展思考： (1)电阻有无正负极？ (2)如果电阻只有三环，是什么原因？
.
19
人贵有志
学贵有恒
祝：同学们学习进步！
.
20
黑
0
100
紫
7
107 ±0.1％
棕
1
101
±1％
灰
8
108
红
2
102
±2％
白
9
109
橙
3
103
金
10-1
±5％
黄
4
104
银
10-2 ±10％
绿
5
105
±0.5％无色
蓝
6
106
.
±0.25％
±20％
7
三、新课讲授
2.四色环电阻的识读
各环的含义：【第一环】：有效数字第一位【第二环】：有效数字第二位【第三环】：倍率【第四环】：允许误差
0 1 2 3 4 5 6 7 8 9 ±5% ±10% ±20%
精密电阻的色环含义
165Ω ±5%
165×100=.165Ω
13
练习：读电阻（五色环）
颜色：橙白黑黑棕 390 Ω ±1％的误差
颜色：红黑黑棕棕
2kΩ ±1％的误差
.
14
练习难：点读突电破阻（五色环）
※判别五色环电阻的末环
（1）金、银两色不能代表颜有色效：数橙字白;（若黑某黑端棕环起
有金或银色，则该端为末环）
（2）第一环距端部较近；
390 Ω ±1％的误差
（3）误差环距其它环较远且较宽。
（4）误差环无橙、黄色；（若某端环是橙或黄色，
一定是第一环）
（5）试读. （6）试测.
颜色：红黑黑棕棕
练习
各小组对实物五色环2电kΩ阻±进1行％末的误环差判断，读取阻值，完. 成实验记录表1。 15
.
1、识读四
色环、五色
环电阻的阻
值；
2、判别四
色环、五色
环电阻的末
环。
6
三、新课讲授
金、银两色
帮助确定色环电
1.色环表示的棕意义一红二橙是三，阻的末环。
电阻表面用四不黄同五颜色绿的六色为环表蓝示，标称阻值和允许误差。
熟记
七紫八灰九对白，
颜色有效数字倍率黑是允零许误位差记心颜色间。有效数字倍率允许误差
颜色：橙橙棕金 330Ω，±5％的误差
颜色：棕绿棕金
150Ω， ±5％的误差
.
10
难点突破
※判别四色环电阻的末环
（1）金、银两色不能代表有效数字;（若某端环起有金或银色，则该端为末环）
（2）第一环距端部较近；（3）误差环距其它环较远且较宽。
练习
各小组对实物四色环电阻进行末环判断，读取阻值，完成实验记录表1。
四色环电阻阻值=第一、二色环对应数字组成的两位数×第三色环表示的倍率五色环电阻阻值=第一、二、三色环对应数字组成的三位数×第四色环表示的倍率
科学严谨的学习态度，形成规范的操作习惯，学会与他人合作沟通。
学习达成度反馈总结
各小组本节课表现总结.
18
六.作业
1、分发十个色环电阻，要求记录各电阻的各色环颜色，判读其标称阻值和允许误差，完成实验记录表2。
.
一环】：有效数字第一位【第二环】：有效数字第二位【第三环】：有效数字第三位【第四环】：倍率【第五环】：允许误差
难点突破
五色环电阻阻值=第一、二、三色环对应数字组成的三位数×第四
色环表示的倍率.
12
举例
黑棕红橙黄绿蓝紫灰白金银无色
试测说明
万用表测量色环电阻实际阻值操作注意事项 a.将黑表笔插入“COM”孔，红表笔插入“VΩ”；
b.旋钮打到“Ω”所需要的量程；
c.表笔接在电阻两端金属部位。（勿用手同时接触电阻两端、不可带电测电阻）
讨论：小组成员合作并完成实验记录表1与四、五
色环电阻读值进行比较 .
16
四、巩固练习
❖活动二
色环电阻的识别
主讲：张莉
新泰市职业中专
.
1
万能充电器
电磁炉主板
. 遥控报警器
2
一.知识回顾
1. 电阻在电路中起着哪些作用？
降压分压分流限流
2. 电阻的字母符号及国际单位是什么?
字母符号:R
国际单位:欧姆Ω
.
3
二、观察探究
❖活动一
分发色环电阻，仔细观察电阻的外形，记录下各电阻色环的数目以及色环颜色种类。
难点突破
四色环电阻阻值=第一、二色环对应数字组成的两位数×第三色环
表示的倍率 .
8
举例
黑棕红橙黄绿蓝紫灰白金银无色 0 1 2 3 4 5 6 7 8 9 ±5% ±10% ±20%
第一位数
允许误
第二位数
差
普通电阻的色环含倍义率
27KΩ ±5%
.
9
27×103=27KΩ
练习：读电阻（四色环）
.
4
二、观察探究
通过大家实际观察，发现：
【色环颜色】：棕、红、橙、黄、黑、金…… 【色环数目】：4个或5个
这些不同颜色的色环表示怎样的含义呢？四色环的电阻和五色环的电阻有区别吗？
.
5
本节内容
学习目标
重点
1.熟练掌握计算色环电阻的阻值； 2.学会使用万用表对色环电阻阻值进行对比判断。
色环颜色和有效数字的对应关系
