《轮机自动化》期末考试试卷附答案

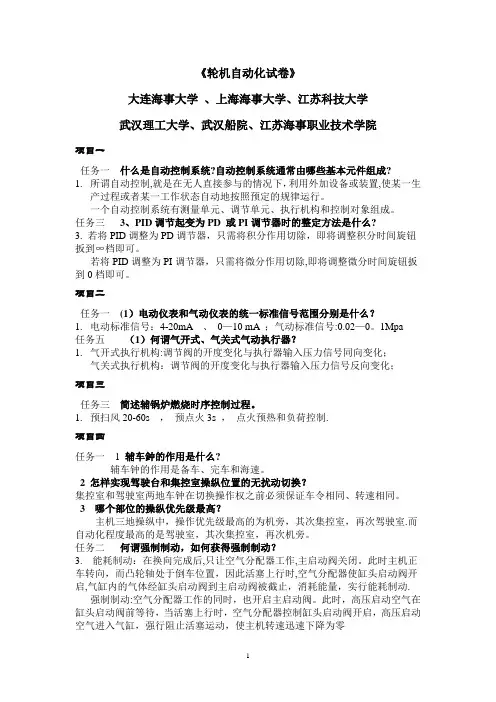

《轮机自动化试卷》大连海事大学、上海海事大学、江苏科技大学武汉理工大学、武汉船院、江苏海事职业技术学院项目一任务一什么是自动控制系统?自动控制系统通常由哪些基本元件组成?1.所谓自动控制,就是在无人直接参与的情况下，利用外加设备或装置,使某一生产过程或者某一工作状态自动地按照预定的规律运行。

一个自动控制系统有测量单元、调节单元、执行机构和控制对象组成。

任务三3、PID调节起变为PD 或PI调节器时的整定方法是什么?3. 若将PID调整为PD调节器，只需将积分作用切除，即将调整积分时间旋钮扳到∞档即可。

若将PID调整为PI调节器，只需将微分作用切除,即将调整微分时间旋钮扳到0档即可。

项目二任务一(1）电动仪表和气动仪表的统一标准信号范围分别是什么？1.电动标准信号：4-20mA 、0—10 mA ；气动标准信号:0.02—0。

1Mpa任务五（1）何谓气开式、气关式气动执行器？1.气开式执行机构:调节阀的开度变化与执行器输入压力信号同向变化；气关式执行机构：调节阀的开度变化与执行器输入压力信号反向变化；项目三任务三简述辅锅炉燃烧时序控制过程。

1.预扫风20-60s ，预点火3s ，点火预热和负荷控制.项目四任务一1辅车鈡的作用是什么?辅车钟的作用是备车、完车和海速。

2 怎样实现驾驶台和集控室操纵位置的无扰动切换？集控室和驾驶室两地车钟在切换操作权之前必须保证车令相同、转速相同。

3 哪个部位的操纵优先级最高？主机三地操纵中，操作优先级最高的为机旁，其次集控室，再次驾驶室.而自动化程度最高的是驾驶室，其次集控室，再次机旁。

任务二何谓强制制动，如何获得强制制动？3. 能耗制动：在换向完成后,只让空气分配器工作,主启动阀关闭。

此时主机正车转向，而凸轮轴处于倒车位置，因此活塞上行时,空气分配器使缸头启动阀开启,气缸内的气体经缸头启动阀到主启动阀被截止，消耗能量，实行能耗制动.强制制动:空气分配器工作的同时，也开启主启动阀。

１轮机自动化复习题1.画出反馈控制系统传递方框图，并简要说明测量值大于给定值时的调节过程。

图中r 表示给定值， Z 表示反馈值， e 为偏差，测量值大于给定值，即：r<z(e<0)为负偏差，此偏差驱动调节器输出一个可以减小偏差的控制量给执行机构，执行机构根据调节器改变控制对象，从而清除由于外部扰动引起的偏差保持整个系统特质平衡。

2. 画出反馈控制系统传递方框图，并简要说明测量值小于给定值时的调节过程。

图中r 表示给定值， Z 表示反馈值， e 为偏差，测量值小于给定值，即：r>z(e>0)为正偏差，此偏差驱动调节器输出一个可以减小偏差的控制量给执行机构，执行机构根据调节器改变控制对象，从而清除由于外部扰动引起的偏差保持整个系统特质平衡。

3.根据反馈控制系统传递方框图说明：环节输入、输出之间的关系，控制对象环节的两个输入的含义。

环节输出量的变化反取决于输入量的变化及该环节的特性，输出量的变化不会影响输入量。

控制对象环节的输入量有两科，一种是由执行机构动作所引起的进出系统物质或者能量的变化，这类输入通常被称为基本扰动；另一种是由于外界不可测理，无法控制的因素所引起的被控对象输出变的因素，被称为外部扰动，基本扰动和外部扰动共同作用被控对象使系统被控量偏差给定值。

4.评定反馈控制系统的品质指标有哪些？分析衰减率对系统稳定性的影响。

①指标包括最大动态偏差e max ，衰减率φ、过渡过程时间t S 、振荡次数N 及静态偏差ε等（给定值控制系统）②t S 、N 、ε、σp 、t r 、t p （随动控制系统））。

A BAj -=φ是衡量系统稳定性指标，要求φ＝0.75～0.9。

当φ＝0.75时，A 是B 的4倍，衰减比为4∶1。

φ小于0.75则系统动态过程的振荡倾向增加，降低了系统稳定性，过渡过程时间也因振荡而加长。

当φ＝0时，动态过程是等幅振荡，系统变成不稳定系统。

φ过大过渡过程时间t s 随之变大，当φ＝1时，其动态过程没有振荡，成为非周期过程。

浙江海洋大学轮机自动化期末考题一、选择题1、在反馈控制系统中，被控对象的输入和输出分别是：DA、被控量和控制量B、偏差和控制量C、设定值和测量值D、控制量和被控量2、在运行参数的自动控制系统中，为能正常地控制运行参数，该系统必须是：AA、负反馈控制系统B、正反馈控制系统C、开环控制系统D、逻辑控制系统3、在反馈控制系统中，过渡过程时间是指受扰动后，被控量重新稳定所需的时间，通常规定被控量的波动值为时，过渡过程结束。

BA、≤1%B、≤5%C、＜12％D、≤15%4、最大动态偏差小的控制系统，说明该系统：CA、控制对象放大系数小B、系统稳定性好C、调节器控制作用强D、动态精度低5、由比例调节器组成的定值控制系统受到扰动后，其控制过程衰减率随比例带增大而：AA、增大B、减小C、无影响D、波动变化6、在采用浮子式锅炉水位控制系统中，水位不可控制的低于最低水位，其可能的原因是：A①气源中断②电源中断③调节板的上面锁钉脱落④调节板的下面锁钉脱落⑤浮球破裂⑥在上限水位时，枢轴卡阻A、②④⑥B、①③⑤c、①③⑥D、②④⑤7、在组成仪表的基本环节中，不包括的环节为：DA、比较环节B、放大环节C、反馈环节D、给定环节8、单杠杆差压变送器测量膜盒的两膜片之间是什么物质？DA、丙酮B、大气C、酒精D、硅油9、变送器调零的目的是：AA、校对量程起点B、校准量程终点C、校准量程范围D、校准被控量在给定值上10、QBC型单杆杠差压变送器的零点需要减小，则应：BA、调零弹簧调整使挡板靠近喷嘴B、调零弹簧调整使挡板离开喷嘴C、需增加反馈波汶管到支点的力臂长度D、需减小反馈波汶管到支点的力臂长度11、气动色带指示仪在船上多用于检测和显示：DA、燃油粘度B、缸套冷却水温度C、蒸汽压力D、锅炉水位或液位12、在QXZ-405-C型调节器中，节流分压器和节流盲室的反馈性质分别是：DA、正反馈，负反馈B、负反馈，正反馈C、负反馈，负反馈D、正反馈，正反馈13、在气动调节器中，引入一个节流分压器作为反馈气路，这节流分压器能获得：BA、PI调节作用规律B、P调节作用规律C、PID调节作用规律D、PD调节作用规律14、在QXZ-405-C型比例调节器中，气动放大器的输出共分几路？DA、1路B、2路C、3路D、4路14、在QXZ-405-C型比例调节器中，气动放大器的输出共分几路？DA、1路B、2路C、3路D、4路15、气关式气动薄膜调节阀的输入输出关系是：C①输入增加时输出减小②输入减小时输出减小④输入减小时输出增加③输入增加时输出增加A、②③B、①③C、①④D、①②16、在柴油机气缸冷却水控制系统中，采用WALTON恒温阀的缺点是：DA、结构复杂B、维护麻烦C、只能实现位式控制D、控制精度很低17、在柴油机气缸冷却水温度控制系统中若把测温元件插在冷却水出口管路中，随着柴油机负荷的增大：CA、进口温度基本不变，出口温度降低B、进口温度基本不变，出口温度增高C、出口温度基本不变，进口温度降低D、出口温度基本不变，进口温度增高18、TQWQ型气动温度自动控制系统是一个控制系统：AA、定值B、开环C、随动D、逻辑19、在VAF型燃油粘度控制系统中，测粘计输出信号为D：A、0、02～0、1 MPa气压信号与燃油温度成比例B、压差信号与燃油温度成比例C、0、02～0、1 MPa气压信号与燃油粘度成比例D、压差信号与燃油粘度成比例20、VAF型燃油粘度控制系统中，测粘计输出的“+”和“-”信号管分别接：AA、差压变送器的正、负压室，不需迁移B、差压变送器正、负压室，正迁移C、差压变送器的负、正压室，不需迁移D、差压变送器正、负压室，负迁移21、在燃油粘度控制系统中，以燃油粘度为被控量，而不用温度为被控量的原因是：BA、蒸汽调节阀需要粘度信号控制B、温度相同，不同品种燃油粘度不同C、温度传感器精度太低D、温度传感器结构太复杂22、随着控制信号的增加，气动调节阀的开度增大，这是：DA、气关式调节阀B、正作用式调节阀C、反作用式调节阀D、气开式调节阀23、在柴油机大型油船辅锅炉中，其水位和蒸汽压力的控制方式分别为：DA、双位控制，双位控制B、双位控制，定值控制C、定值控制，双位控制D、定值控制，定值控制24、在电极式锅炉水位控制系统中，电极1，2，3分别检测高水位、低水位和危险水位，为提高锅炉允许的高水位，调整方法是：DA、电极1、2不动，降低电极3B、电极1、3不动，降低电极2C、电极1、3不动，升高电极2D、电极2、3不动，升高电极125、可用来作为辅锅炉火焰感受器的元件是：C①红外线灯管②紫外线灯管③光敏电阻④热敏电阻⑤光电池⑥光电器A、①③⑤B、①②④C、②③⑤D、②④⑥26、根据船舶的运行状态，在某些情况下，为了禁止某些参数报警，常设有：BA、延时报警B、闭锁报警C、延伸报警D、值班报警27、在故障报警系统中，当某一报警指示灯慢闪时，表明：AA、被监视参数越限，未确认就自动恢复正常B、被监视参数越限并确认以后恢复正常C、被监视参数越限，并已被确认D、参数运行正常，是在进行报警功能测试28、关于继电器报警系统的说法正确的是：B①该报警系统承担故障报警②火灾及应急行动报警共用该系统③在无故障的情况下，故障检测触点是闭合的④要想检测报警系统，只要按下故障检测触点⑤故障报警后可自动打印出来⑥具有故障自动消除的打印记录A、①②④⑥B、①③⑤⑥c、①②⑤⑥D、①③④⑤29、在离子感烟式火警探测器测量电路中，一级、二级放大分别采用：BA、晶体管/晶体管B、场效应管/晶体管C、晶体管/场效应管D、场效应管/场效应管30、在船上，火警探测器常采用：①光敏电阻式的②恒温式的③温升式的④压电晶体式的⑤感烟管式的⑥热磁式的DA、①④⑥B、①③⑤C、②④⑥D、②③⑤。

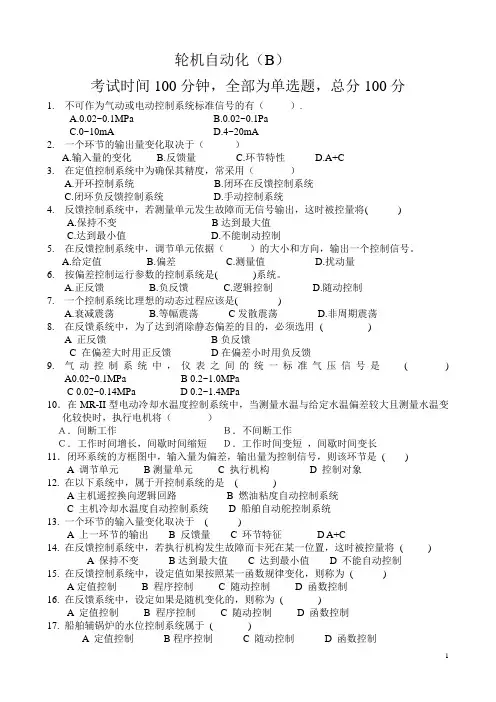

轮机自动化（B）考试时间100分钟，全部为单选题，总分100分1.不可作为气动或电动控制系统标准信号的有（）.A.0.02~0.1MPaB.0.02~0.1PaC.0~10mAD.4~20mA2.一个环节的输出量变化取决于（）A.输入量的变化B.反馈量C.环节特性D.A+C3.在定值控制系统中为确保其精度，常采用（）A.开环控制系统B.闭环在反馈控制系统C.闭环负反馈控制系统D.手动控制系统4.反馈控制系统中，若测量单元发生故障而无信号输出，这时被控量将( )A.保持不变B达到最大值C.达到最小值D.不能制动控制5.在反馈控制系统中，调节单元依据（）的大小和方向，输出一个控制信号。

A.给定值B.偏差C.测量值D.扰动量6.按偏差控制运行参数的控制系统是( )系统。

A.正反馈B.负反馈C.逻辑控制D.随动控制7.一个控制系统比理想的动态过程应该是( )A.衰减震荡B.等幅震荡C发散震荡 D.非周期震荡8.在反馈系统中，为了达到消除静态偏差的目的，必须选用( )A 正反馈B负反馈C 在偏差大时用正反馈D在偏差小时用负反馈9.气动控制系统中，仪表之间的统一标准气压信号是( )A0.02~0.1MPa B 0.2~1.0MPaC 0.02~0.14MPaD 0.2~1.4MPa10．在MR-II型电动冷却水温度控制系统中，当测量水温与给定水温偏差较大且测量水温变化较快时，执行电机将（）Ａ．间断工作Ｂ．不间断工作Ｃ．工作时间增长，间歇时间缩短Ｄ．工作时间变短，间歇时间变长11．闭环系统的方框图中，输入量为偏差，输出量为控制信号，则该环节是( )A 调节单元B测量单元 C 执行机构 D 控制对象12. 在以下系统中，属于开控制系统的是( )A主机遥控换向逻辑回路 B 燃油粘度自动控制系统C 主机冷却水温度自动控制系统D 船舶自动舵控制系统13. 一个环节的输入量变化取决于( )A 上一环节的输出B 反馈量C 环节特征D A+C14. 在反馈控制系统中，若执行机构发生故障而卡死在某一位置，这时被控量将( )A 保持不变B达到最大值 C 达到最小值 D 不能自动控制15. 在反馈控制系统中，设定值如果按照某一函数规律变化，则称为( )A定值控制 B 程序控制 C 随动控制 D 函数控制16. 在反馈系统中，设定如果是随机变化的，则称为( )A 定值控制B 程序控制C 随动控制D 函数控制17. 船舶辅锅炉的水位控制系统属于( )A 定值控制B程序控制 C 随动控制 D 函数控制18. 在反馈控制系统中，正,负反馈分别使闭环输入效应( )A 增强，减弱B增强，增强C 减弱，增强D 减弱，减弱19. 在反馈系统控制中，被控对象的输入和输出分别是( )A被控量和控制量 B 偏差和控制量C 设定值和测量值D 控制量和被控量20．在反馈控制系统中，ｒ是给定值，ｙ是被控量，ｚ是测量量，ｄ是扰动量，则偏差Ｅ是（）A E = r – zB E = r – dC E = r – yDE = y – d21．与闭环系统相比较，开环系统主要是没有（）Ａ．执行机构Ｂ．反馈环节Ｃ．调节单元Ｄ．显示单元22．船上压力变送器的是（）。

轮机自动化基础答案【篇一：03大管轮轮机自动化题库】1579、有一反馈控制系统，受到阶跃扰动后，被控量振荡2～3次就稳定在给定值上，这说明（）。

(156663:第05章船舶反馈控制系统基础:2) 查看答案a．系统稳定性好b．系统稳定性差c．调节器控制太弱d．调节器控制作用太强1580、反馈控制系统处于临界状态的衰减率为（）。

(156664:第05章船舶反馈控制系统基础:3) 查看答案a．1b．4c．2d．0b．（a－b）/a1583、在pid温度控制系统中，若系统衰减率偏小，错误的认识是（）。

(156667:第05章船舶反馈控制系统基础:6) 查看答案a．积分时间整定值太小b．微分时间整定值太大c．比例带整定值太小d．比例带整定值太大1584、由比例调节器组成的定值控制系统受到扰动后，其控制过程衰减率随比例带增大而（）。

(156668:第05章船舶反馈控制系统基础:7) 查看答案a．增大b．减小c．无影响d．波动变化1585、一般认为，能使输出信号波动（）次即趋于稳定的比例带可近似地看作衰减率为?0.75时的比例带。

(156669:第05章船舶反馈控制系统基础:8) 查看答案a．1b．2c．3d．41586、控制系统的衰减率等于0.8时的过渡过程是（）。

(156670:第05章船舶反馈控制系统基础:9) 查看答案a．等幅振荡过程b．非周期过程c．衰减振荡过程d．发散振荡过程1587、反馈控制系统在使用和管理过程中首先应注意的问题是（）。

(156671:第05章船舶反馈控制系统基础:10) 查看答案a．准确性b．快速性c．稳定性d．动态特性1588、采用比例调节器的定值控制系统，当比例带减小时，对控制过程和结果的影响是（）。

(156672:第05章船舶反馈控制系统基础:11) 查看答案a．衰减率减小b．静态偏差增大c．最大动态偏差增大d．振荡次数减少1589、控制系统受到阶跃扰动时，其输出的动态特征为下列（）情况最好。

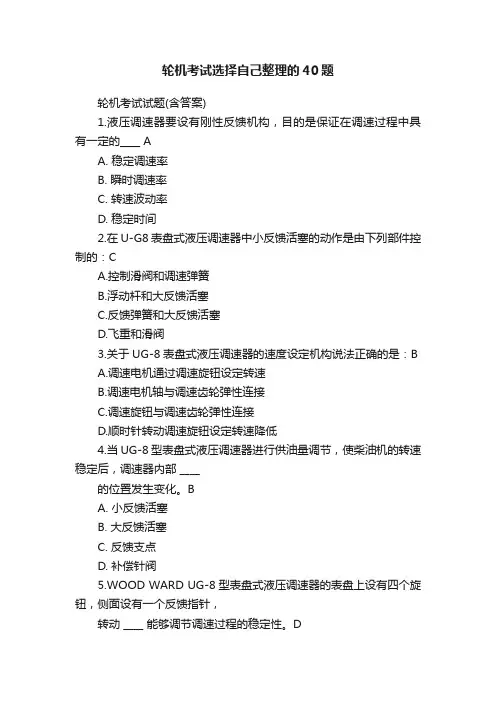

轮机考试选择自己整理的40题轮机考试试题(含答案)1.液压调速器要设有刚性反馈机构，目的是保证在调速过程中具有一定的____ AA. 稳定调速率B. 瞬时调速率C. 转速波动率D. 稳定时间2.在U-G8表盘式液压调速器中小反馈活塞的动作是由下列部件控制的：CA.控制滑阀和调速弹簧B.浮动杆和大反馈活塞C.反馈弹簧和大反馈活塞D.飞重和滑阀3.关于UG-8表盘式液压调速器的速度设定机构说法正确的是：BA.调速电机通过调速旋钮设定转速B.调速电机轴与调速齿轮弹性连接C.调速旋钮与调速齿轮弹性连接D.顺时针转动调速旋钮设定转速降低4.当UG-8型表盘式液压调速器进行供油量调节，使柴油机的转速稳定后，调速器内部 ____的位置发生变化。

BA. 小反馈活塞B. 大反馈活塞C. 反馈支点D. 补偿针阀5.WOOD WARD UG-8型表盘式液压调速器的表盘上设有四个旋钮，侧面设有一个反馈指针，转动 ____ 能够调节调速过程的稳定性。

DA. 转速指示器旋钮B. 负荷限制旋钮C. 调速旋钮D. 反馈指针6.两台并联工作的发电柴油机，如果出现负荷不能均匀分配的故障，则应该调节调速器的_____ 。

AA. 静速差旋钮B. 反馈指针C. 补偿针阀D. 调速旋钮7.WOOD WARD UG-8型表盘式液压调速器的表盘上设有四个旋钮，侧面设有一个反馈指针，转动 _____ 能够使柴油机停车。

BA. 静速差旋钮B. 负荷限制旋钮C. 调速旋钮D. 反馈指针8.转动UG-8表盘式液压调速器速度降旋钮调节静速差，其实质是改变了_____BA.调速齿轮与静速差杆的连接位置B.静速差杆转动支点的位置C.静速差杆与输出轴的连接位置D.静速差杆的位置9.UG-8表盘式液压调速器的负荷限制机构实现对负荷限制是通过：CA.限制调速齿轮的位置B.限制动力活塞的动作C.限制滑阀的动作D.限制输出轴的位置10.使用UG-8液压调速器的发电柴油机单机使用时如负荷限制旋钮限制较小，易产生的后果是：DA.不能起动B.不能调速C.飞车D.停车11. 对UG-8调速器进行稳定性调节的要求是：DA.在柴油机空车时调节B.在柴油机有负荷时调节C.先有负荷调节再空车调节D.先空车调节再有负荷调节12. 对UG-8调速器进行下列哪项调节时有飞车的危险：BA.调整静速差B.调整稳定性C.调整负荷限制D.B+C13. 对UG-8调速器稳定性调节的正确操作是：AA.将反馈指针拨至某一位置然后调节针阀的开度B.将针阀开至1/4~1/2圈然后调节反馈指针C.同时调节反馈指针和针阀开度D.将针阀开至1/16~2圈然后调节反馈指针14.对UG-8表盘式液压调速器如果用配电板上的调速旋钮可以控制调速器上的调速电机转动，但不能调速，而手动旋钮可以调速，原因可能是：CA.调速齿轮卡死B.调速杆卡死C.调速机构摩擦离合器故障D.控制滑阀卡死15.关于PGA液压调速器手动转速设定说法正确的是：AA.有最大转速设定值且该值可调B.有最小转速设定值且该值可调C.既有最大转速设定值也有最小转速设定值且都可调D.既有最大转速设定值也有最小转速设定值，最大值可调最小值不可调16.关于PGA液压调速器的气动转速设定说法正确的是：CA.设定转速的高值可调，低值不可调B. 设定转速的低值可调，高值不可调C.设定转速的高、低值都可调D.设定转速的高、低值都不可调17.PGA液压调速器运转中突然无转速设定气压信号时柴油机将会：BA.停车B.停车或低速运转，取决于调速器的设定C.停车或低速运转，取决于手动转速设定旋钮的位置D.低速运转18.PGA液压调速器最高转速限制的限制方式是：BA.由手动高速调节螺钉限制B.由转速设定油缸上的最高转速限制阀限制C.由设定转速的最高气压限制D.由限制转速设定伺服活塞最高位置的止动调节螺钉限制19.PGA液压调速器当转速设定气压信号达最大值而转速没达到要求值，正确的调节是：BA.向转速设定油缸方向移动复位杆的可调支点B.向远离转速设定油缸方向移动复位杆的可调支点C.向上移动复位杆的可调支点D.向下移动复位杆的可调支点20.关于表盘式调速器调速旋钮的使用说法正确的是：DA.起动时为防转速冲得过高，可顺时针转动调速旋钮将转速调低B.调速旋钮只能在一圈内转动调节C.调速旋钮可多圈转动调节，但用调速电机调速前必须恢复调速旋钮的位置D.发电柴油机并网运行时一般不用手动旋钮调速21.液压调速器长期存放时，要求是：CA.干存放B.内部零件表面涂润滑脂存放C.灌满调速器润滑油存放D.灌满轻柴油存放22.液压调速器换油时，旧油的放出应在哪一时刻进行：BA.空车正常转速运转时B.停车后油热时C.停车后油冷却时D.空车怠速运转时23.关于液压调速器的清洗，说法不正确的是：DA.可用轻柴油清洗B.可从机器上拆下清洗C.可在机器上清洗D.在机器上清洗时，机器不能运转24.如果没有合适的调速器专用液压油，可用 _____ 来替代。

1、在采用耗气型气动功率放大器时，若它能把压力信号放大10 倍，则喷嘴-挡板机构输出的压力变化围是：A、0.008MPaB、0.02MPaC、0.08MPaD、0.06MPa2、气动功率放大器是以____平衡原理工作的。

A、线位移B、力C、力矩D、角位移3、某温度变送器铭牌上标明量程为0-100℃，最大绝对误差为士1.5℃，则该温度变送器的精度为：A、3 级B、2 级C、1 级D、1.5 级4、JS-II型多回路时间继电器的标度盘复位条件是：A、继电器线圈通电B、离台器啮合C、继电器线圈断电D、收紧复位弹簧5、柴油机货船辅锅炉燃烧自动控制的方式常采用:A、微分控制B、双位控制C、积分控制D、连续控制6、在NAKAKITA型燃油粘度控制系统中，控制选择阀的作用是A、输出柴油-重油转换信号B、输出温度控制信号C、输出粘度控制信号D、输出温度和粘度控制信号的信号7、在NAKAKHA型燃油粘度控制系统中，温度调节器和粘度调节器分别采用A、正作用式、反作用式B、正作用式，正作用式C、反作用式，反作用式D、反作用式，正作用式8、在NAKAKITA型燃油粘度控制系统中，若顺时针转动粘度调节器给定值旋钮，则红色给定指针朝读数方向转动，挡板喷嘴。

A、增大，靠近B、增大，离开C、减小、靠近D、减小，离开9、在NAKAKITA型燃油粘度控制系统中进行开环测试时，若突然顺时针转动给定位旋钮，其调节器输出的规律为：10、在NAKAKITA型燃油粘度调节器中，若三通话塞阀卡在上位，系统投人工作后，会出现A、系统不能工作B、对柴油进行中间温度定值控制，发报警C、对重油进行中间温度定值控制，发报警D、对柴油进行上限温度定值控制，发报警11、在NAKAKITA型燃油粘度调节器中，系统投入运行后，从柴油切换到重油的时刻为A、把转换开关从“D”位转到“H”位时B、油温达到中间温度时C、油温达到上限温度时D、从温度控制转为粘度控制时12、在电极式锅炉水位控制系统中，给水泵电机起动时刻为A、水位在上限水位B、水位下降到中间水位C、水位下降到下限水位D、水位上升到中间水位13、在电极式锅炉水位控制系统中、若检测高水位的1号电极结满水垢，其故障现象为A、水位在高水位振荡B、水位在下限水位振荡C、锅炉满水D、锅炉失水14、在采用压力比例调节器和电动比例操作器的辅锅炉蒸汽压力控制系统中，为增大比例作用强度，应A、把测量电位器向垂直方向转动B把测量电位器向水平方向转动C、把反馈电仪器向垂直方向转动D、把反馈电位器向水平方向转动15、在大型油船辅调炉水位控制系统中，双冲量是指A、水位，给水压差B、水位，蒸汽流量C、水位，给水流量D、给水流量，蒸汽流量16、在货船辅锅炉的燃烧控制系统中，采用双位控制的目的是A、实现蒸汽压力的定值控制B、控制系统简单可靠C、能实现良好的风油比D、保证点火成功17、在货船辅锅炉燃烧时序控制系统中，到顶扫风时间后的第一个动作是A、关小风门B、点火变压器通电C、打开燃油电磁阀D、接通火焰感受器电源18、在FOPX型分油机系统中，如果净油中的水分越大，则水分传感器的电容器流过的电流_____。

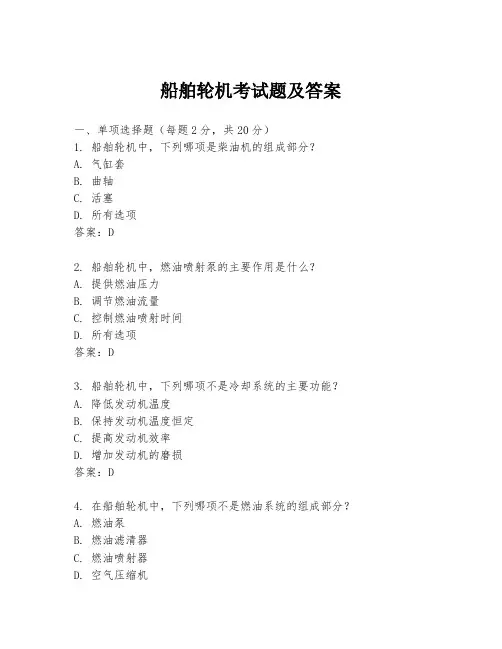

船舶轮机考试题及答案一、单项选择题（每题2分，共20分）1. 船舶轮机中，下列哪项是柴油机的组成部分？A. 气缸套B. 曲轴C. 活塞D. 所有选项答案：D2. 船舶轮机中，燃油喷射泵的主要作用是什么？A. 提供燃油压力B. 调节燃油流量C. 控制燃油喷射时间D. 所有选项答案：D3. 船舶轮机中，下列哪项不是冷却系统的主要功能？A. 降低发动机温度B. 保持发动机温度恒定C. 提高发动机效率D. 增加发动机的磨损答案：D4. 在船舶轮机中，下列哪项不是燃油系统的组成部分？A. 燃油泵B. 燃油滤清器C. 燃油喷射器D. 空气压缩机答案：D5. 船舶轮机中，下列哪项不是润滑系统的主要功能？A. 减少摩擦B. 散热C. 防止腐蚀D. 提高燃油效率答案：D6. 船舶轮机中，下列哪项不是电气系统的主要组成部分？A. 发电机B. 配电板C. 蓄电池D. 燃油喷射泵答案：D7. 在船舶轮机中，下列哪项不是轮机监控系统的主要功能？A. 监测发动机运行状态B. 记录发动机运行数据C. 远程故障诊断D. 直接控制发动机转速答案：D8. 船舶轮机中，下列哪项不是轮机维护的基本要求？A. 定期检查B. 及时维修C. 随意更换零件D. 记录维护历史答案：C9. 在船舶轮机中，下列哪项不是轮机故障的主要原因？A. 设备老化B. 操作不当C. 维护不足D. 燃油质量过高答案：D10. 船舶轮机中，下列哪项不是轮机安全管理的内容？A. 遵守操作规程B. 定期安全检查C. 忽视安全培训D. 应急准备答案：C二、多项选择题（每题3分，共15分）1. 船舶轮机中，柴油机的主要组成部分包括哪些？A. 气缸B. 曲轴C. 连杆D. 燃油喷射系统答案：ABCD2. 船舶轮机中，下列哪些因素会影响燃油喷射泵的性能？A. 燃油压力B. 燃油温度C. 泵的磨损程度D. 燃油喷射器的清洁度答案：ABCD3. 在船舶轮机中，下列哪些是冷却系统的主要组成部分？A. 冷却水泵B. 冷却器C. 冷却液D. 空气压缩机答案：ABC4. 船舶轮机中，下列哪些是润滑系统的主要组成部分？A. 润滑油泵B. 润滑油滤清器C. 润滑油冷却器D. 燃油喷射器答案：ABC5. 在船舶轮机中，下列哪些是电气系统的主要组成部分？A. 发电机B. 蓄电池C. 配电板D. 燃油喷射泵答案：ABC三、判断题（每题1分，共10分）1. 船舶轮机中，柴油机的压缩比越高，燃油消耗率越低。

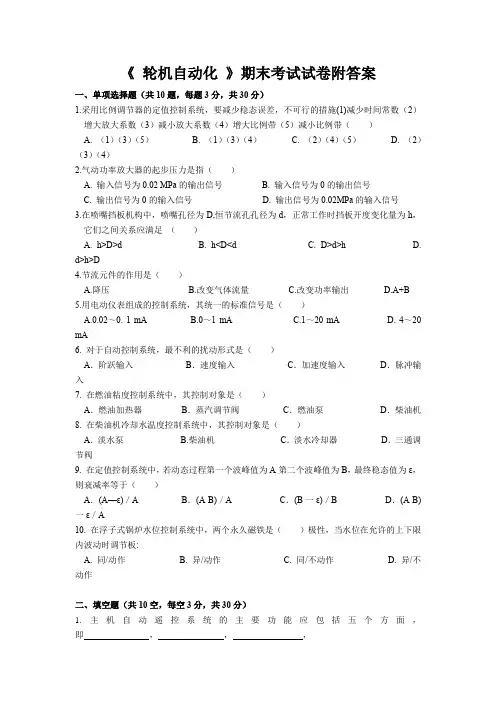

《轮机自动化》期末考试试卷附答案一、单项选择题（共10题，每题3分，共30分）1.采用比例调节器的定值控制系统，要减少稳态误差，不可行的措施(1)减少时间常数（2）增大放大系数（3）减小放大系数（4）增大比例带（5）减小比例带（）A. （1）（3）（5）B. （1）（3）（4）C. （2）（4）（5）D. （2）（3）（4）2.气动功率放大器的起步压力是指（）A. 输入信号为0.02 MPa的输出信号B. 输入信号为0的输出信号C. 输出信号为0的输入信号D. 输出信号为0.02MPa的输入信号3.在喷嘴挡板机构中，喷嘴孔径为D,恒节流孔孔径为d，正常工作时挡板开度变化量为h，它们之间关系应满足（）A. h>D>dB. h<D<dC. D>d>hD.d>h>D4.节流元件的作用是（）A.降压B.改变气体流量C.改变功率输出D.A+B5.用电动仪表组成的控制系统，其统一的标准信号是（）A.0.02～0. 1 mAB.0～1 mAC.1～20 mAD. 4～20 mA6. 对于自动控制系统，最不利的扰动形式是（）A．阶跃输入B．速度输入C．加速度输入D．脉冲输入7. 在燃油粘度控制系统中，其控制对象是（）A．燃油加热器B．蒸汽调节阀C．燃油泵D．柴油机8. 在柴油机冷却水温度控制系统中，其控制对象是（）A．淡水泵 B.柴油机C．淡水冷却器D．三通调节阀9. 在定值控制系统中，若动态过程第一个波峰值为A第二个波峰值为B，最终稳态值为ε，则衰减率等于（）A．(A—ε)／A B．(A-B)／A C．(B一ε)／B D．(A-B)一ε／A10. 在浮子式锅炉水位控制系统中，两个永久磁铁是（）极性，当水位在允许的上下限内波动时调节板:A. 同/动作B. 异/动作C. 同/不动作D. 异/不动作二、填空题（共10空，每空3分，共30分）1.主机自动遥控系统的主要功能应包括五个方面，即，，，以及。

一、简答题（共30分）1、柴油机气缸冷却水温度自动控制系统中根据测温元件安装的位置不同可分为哪两种控制方式。

2、油水分离器自动控制系统主要由哪二个部分组成，各部分的作用是什么。

3、辅助锅炉燃烧时序控制中一般采用哪些控制元件。

4、画出双座止回阀的逻辑符号，它具有什么逻辑功能。

5、主机遥控系统主要包括哪些逻辑回路。

6、写出正常换向控制的逻辑条件。

7、能耗制动和强制制动的各逻辑条件中，共同点是什么，不同点是什么。

8、慢转起动的逻辑条件有哪些，慢转起动有什么作用。

9、何谓重复起动，起动失败有哪两种情况。

10、为防止主机加速过快，一般要设立什么环节。

二、问答题（共70分）1、柴油机气缸冷却水温度自动控制系统中，MR-II型调节器由哪几块电路板组成？各有什么作用？2、VAF型燃油粘度自动控制系统由哪几部分组成？画出该系统测粘计结构原理图？简述测粘计工作原理？3、何谓柴油机临界转速？避开临界转速区的基本原则是什么？试设计一临界转速回避回路？4、根据下图所示，试述气动重复起动的工作原理？如何调整每次起动时间、中断时间、重复起动次数？画出重复起动工作状态图？5、试述在应急操作情况下主机从正车换成倒车时的工作程序过程？6、在DIFA-31型计算机主机遥控系统中，比如要测量和重新整定最大正车转速值，如何进行该参数值的调整？7、试述热电偶温度传感器冷端温度补偿原理？一、选择题（每题2分）1．（）当多路阀（图3-1-4）处在Ⅰ位时，气口2，3，6的状态是：A．0 0 0； B．0 0 1； C．0 1 0； D．1 0 0。

2．（）在驾驶遥控主机时，若把车钟手柄从全速正车扳到倒车全速，则遥控系统首先进行的动作是：A．换向； B．停油； C．盘车机脱开； D．进行能耗制动。

3．（）对于图3-2- 7所示的改变主启动阀开度的慢转启动回路，在慢转过程中，阀VA 和VSL的输出状态是：A．0 1 ； B．0 0 ； C．1 0； D．1 1。

试题四1.在反馈控制系统中，被控对象的输入和输出分别是：A.被控量和控制量B.偏差和控制量C.设定值和测量值D.控制量和被控量2.控制系统传递方框图如图所示，其中基本扰动是：A.给定值rB.测量值ZC.扰动量dD.偏差值e3.在运行参数的自动控制系统中，为能正常地控制运行参数，该系统必须是：A.负反馈控制系统B.正反馈控制系统C.开环控制系统D.逻辑控制系统4.船舶柴油主机的滑油温度控制系统属于：A.定值控制B.程序控制C.随动控制D.函数控制5.在反馈控制系统中，过渡过程时间是指受扰动后，被控量重新稳定所需的时间，通常规定被控量的波动值为______ 时，过渡过程结束。

A.≤1%B.≤5%C.＜ 12%D.≤15%6.最大动态偏差小的控制系统，说明该系统：A.控制对象放大系数小B.系统稳定性好C.调节器控制作用强D.动态精度低7.定值控制系统中，阶跃响应曲线如图所示，则其衰减率应是：A. 1.2B. 0.75C. 0.6D. 0.58.YT－1226型压力调节器是属于：A.双位式压力调节器B.比例调节器C. PI调节器D. PD调节器9.由比例调节器组成的定值控制系统受到扰动后，其控制过程衰减率随比例带增大而：A.增大B.减小C.无影响D.波动变化10.在采用浮子式锅炉水位控制系统中，水位不可控制的低于最低水位，其可能的原因是:①气源中断②电源中断③调节板的上面锁钉脱落④调节板的下面锁钉脱落⑤浮球破裂⑥在上限水位时，枢轴卡阻A.②④⑥B.①③⑤C.①③⑥D.②④⑤11.用YT-1226压力调节器检测压力信号，若压力下限调在0.45MPa，幅差旋钮调在10格上，则压力上限值是（幅差范围0.07～0.25MPa）：A. 0.55MPaB. 0.60MPaC. 0.65MPaD. 0.70MPa12.被调参数是压力或流量无差调节系统，一般采用____ 调节器进行控制：A. PB. PIC. PIDD.双位13.在用PI调节器组成的燃油粘度控制系统中，若把积分时间调短，其动态过程发生的变化是：①粘度表指针激烈振荡②粘度的最大动态偏差明显减小③静态偏差增大④振荡次数减少⑤稳定性降低⑥过渡过程时间T↓SA.②④B.③⑥C.①⑤D.④⑥14.液位控制系统不能采用的调节器是：A. PB. PIC.双位D. PD15.PID调节器的作用规律应该是：A. B. C. D.16.在用PD调节器组成的控制系统中，通过调整调节器参数使PB↓，Td↑，则：A.比例作用弱，微分作用弱B.比例作用弱，微分作用强C.比例作用强，微分作用弱D.比例作用强，微分作用强17.有两台PID调节器R1和R2，其参数整定为PB1＞ PB2，Ti1＞ Ti2，Td1＜ Td2，这表示：A. R1的比例、积分、微分作用都比R2强B. R1的比例、积分、微分作用都比R2弱C. R1的比例、积分作用比R2弱，微分作用比R2强D. R1的比例、积分作用比R2强，微分作用比R2弱18.有一真值表如右表所示，其逻辑表达式为：A. B. C. D.19.有一逻辑图如右图所示，它的表达式为：A. B.C. D.20.JK触发器在时钟脉冲CP作用下，其状态保持为0的条件是：A. J=0，K=0B. J=0，K=1C. J=1，K=0D. J=1，K=121.有一D型触发器如图所示，在CP脉冲作用下，Q端状态为：A. Q = 0B. Q = 1C. Q端保持原态D.翻转22.在下图中，触发器B2和B1原状态是10，现输入代码为00，且只能发接收脉冲，而不能发清零脉冲，则0～3号的状态为：A.只有2号线是高电平B.只有0号线为高电平C. 0～3号线均为低电平D. 0～3号线为高电平23.在气动仪表中，变节流阀的作用是：A.提高仪表工作的稳定性B.整定调节器的比例带C.调整仪表的零点D.调整仪表的量程24.在组成仪表的基本环节中，不包括的环节为：A.比较环节B.放大环节C.反馈环节D.给定环节25.单杠杆差压变送器测量膜盒的两膜片之间是什么物质？A.丙酮B.大气C.酒精D.硅油26.对于定气容气室，把气体流量G作为输入量，把气室中的压力p作为输出量，其正确的说法是：（C是气室的气容）①是比例环节p=KG ②是微分环节③是积分环节p= ④气容C= ⑤气容C= ⑥气容是常数A.③⑤⑥B.②③④C.①②③D.④⑤⑥27.在气动仪表中，反馈力矩平衡测量力矩的机构是属于：A.控制环节B.反馈环节C.比较环节D.放大环节28.变送器调零的目的是：A.校对量程起点B.校准量程终点C.校准量程范围D.校准被控量在给定值上29.气动调节器常见的故障有哪些？①输出压力升不到最大或降不到最小；②在阶跃输入作用下，输出只有一个阶跃输出；③输出线性不好；④控制点偏移超差⑤放大器的起步压力太高；⑥比例带超差。

.'.-------------------------------------密-----------------------封-----------------------线---------------------------------系部___________ 班级___________ 考场_________ 姓名______________ 学号_________轮机概论期末试卷(A)一、 单项选择题（共 30 小题，每题 1.5 分，共计 45分）1．柴油机与汽油机均归属于内燃机。

它们在结构上的主要差异是：（ ） A ．燃挠工质不同 B ．发火次序不同C ．压缩比不同 D ．供油系统不同2. 离心泵所存在的主要缺点是：（ ）A ．供液不均匀B ．对杂质特别敏感C ．排量小D ．没有自吸能力 3.柴油机内燃烧的物质是：（ ）A ．空气B ．燃油C ．氧气 D. 可燃混合气 4. 柴油机实现热能转变为机械功的主要部件是：（ ） A ．曲轴 B ．连杆 C ．活塞D ．轴承 5.进气阀的开关不在上、下止点，而是取：（ ）A ．提前开,提前关B. 提前开，延后关 C ．延后开，提前关D. 延后开，延后关 6. 气缸进气阀开启瞬时，曲柄位置与上止点之间的曲柄夹角称为：（ ） A. 进气提前角B ．进气定时角C ．进气延时角D ．进气持续角 7.泵在工作中因吸入压力过低而造成液体汽化的现象叫：（ ） A.“气穴现象”B.“吸气现象”C.“ 爬行现象” D.“泵吸现象” 8.船舶推进装置不包括下述那种方式：( )A ．间接传动 B. L 型传动 C ．直接传动 D ．Z 型传动 9.一般在离岸多少海里，可以启动造水机：（ ） A. 5 B.10 C. 20 D.4010.喷射泵扩压式的扩压角为多少时，扩压过程的能量损失最小。

（ ） A.2°- 5° B.3°- 6°C. 6°- 8° D 8°-10 °11.船用真空沸腾式海水淡化装置的真空度一般空置在94%-90%，此时对应的蒸发温度在：（ ）A. 20°-30°B.35°-45°C. 60°-70°D. 80°-90°12.一般当外界气温高于----时，就应使空调装置按降温工况运行：（ ） A. 20 B. 25 C 30 D. 35 13.常用的热力状态参数不包括以下的：（ ） A.压力 B.质量 C 容积 D.温度14.主机在大风浪中航行不应要求主机保持原来转速，而应适当---- 转速。

浙江国际海运职业技术学院2006～2007学年第2学期05轮机5班《轮机自动化》期末试卷(A1)卷姓名学号考试时间100分钟成绩一、单项选择题(50%)1.自动舵的控制属于_______A 遥控系统B 反馈控制系统C 随动控制D 程序控制2.柴油机气缸冷却水温度控制系统中的淡水冷却泵是_______.A 控制对象B 被控量C 测量元件D执行元件3.反馈控制系统的动态过程最佳的是______A 衰减振荡B 发散振荡C 等幅振荡D 平稳接近4.反馈控制系统的衰减振荡过程中，衰减率或衰减比最佳的为A φ=0.75 ，4：1B φ=0.9 ，10：1C φ=0.5 ，2：1D φ=0.25 ，4：35.调节单元的输入量是______A 给定值B 测量值C 偏差D 调节指令6.测量单元的后续环节是______A 调节单元B 执行机构C 给定单元D 控制对象7.控制对象的容量系数C越大，在相同扰动下，被控量变化越慢，惯性越______A 小B 大C 无关D 无法判定8.由于执行机构距控制对象有一定的距离，物质或能量经执行机构流到控制对象需要一定的时间，称为______A 迟延B 容积迟延C 纯迟延D B+C9.浮子式水位控制系统的上下限值的改变是通过_____来实现A 上下销钉位置B 浮子的位置C 扇形板的位置D 永久磁铁的磁极位置10.比例控制作用规律的作用是______A 克服扰动B 消除静态偏差C 延长控制时间D A+B+C11.比例带PB的数值越大，说明比例作用______A 越强B 越弱C 不变D 两者无关12.积分时间常数Ti越短，说明积分作用______A 越强B 越弱C 不变D 两者无关13.微分时间常数T d越短，说明微分作用______A 越强B 越弱C 不变D 两者无关14.积分作用规律的主要功能是______A 克服扰动B 消除静态偏差C 延长控制时间D 提前控制15.微分作用规律的主要功能是______A 克服扰动B 消除静态偏差C 延长控制时间D 提前控制16.积分作用规律不能单独使用的原因是______A 动作速度太快B 容易造成振荡C 动作时间过长D 动作速度太慢17.微分作用规律不能单独使用的原因是______A 动作速度太快B 容易造成振荡C 动作时间过长D 对不变化的偏差不会调节18.在PID调节器上，积分时间常数Ti在无法确定时，宁愿其______A 长一点B 短一点C 无所谓D 关掉19.对于象温度、粘度控制系统，其PB一般可选在______左右A 5—15%B 50%C 70—80%D 大于100%20.气动控制系统的标准气压信号是______A 0—0.1MPaB 0.02—0.14 MPaC 0—0.14 MPaD 0.02—0.1 MPa21.控制对象的飞升曲线中，被控量最终稳定在大小为______的新稳态值上A 扰动一样大B 扰动乘以放大系数C 扰动除以放大系数D 无法确定22.控制作用过弱，对控制系统造成的不利是______A 越平稳B 过程时间过长C 振荡倾向加重D 衰减振荡越快23.温度或压力继电器能实现______作用规律A 双位B 比例C 积分D 微分24.在浮子式锅炉水位双位控制系统中，当把调节板的上下销钉均插在离浮子杆最近的孔中时，控制系统会______A 允许的上限水位上升B 允许的下限水位降低C 给水泵电机启动频繁D 允许的上、下限水位差增大25.在采用PI 调节器组成的控制系统中，系统受到扰动后，测量值围绕给定值激烈振荡，需很长时间才能稳定下来，首先应______A 减小给定值B 减小比例带C 延长积分时间D 手动关小调节阀26.在采用PI 调节器组成的控制系统中，系统受到扰动后，被控量无波动的逐渐稳定在给定值上，则可认为______A PB和T i均合适B PB太大，T i太小C PB太小，T i太大D PB和T i均太大27.在采用PD调节器组成的控制系统中，加进微分作用后，其比例带比纯比例作用的比例带______A 略大一点B 略小一点C 不变D 随控制对象特性而定28.反馈控制系统在使用和管理过程中首先应注意的问题是______A 准确性B 快速性C 稳定性D 动态特性29.当衰减率为______时，系统的稳定性最好A 0B 0.5C 0.75D 130.有一定值控制系统，受到扰动后，其被控量的变化规律是非周期过程，这说明______A 控制对象惯性大B 调节器控制作用太弱C 调节器控制太强D 扰动太猛烈31.如果控制对象的K很小，则说明该控制对象______A 对扰动敏感B 对扰动不敏感C 惯性大D 惯性小32.采用PD调节器的控制对象，应当是______A 系统稳态时不能有静差B 控制对象放大系数大C 控制对象惯性小D 控制对象惯性大33.微分作用在下列______情况下，才有实用价值A 理想微分环节B 实际微分环节C 比例微分环节D 积分微分环节34.有一台调节器，其输出不仅与偏差大小有关，还与偏差存在的时间有关，这是一台______A P调节器B PI调节器C PD调节器D 位式调节器35.变送器属于______A 调节仪表B 显示仪表C 测量仪表D 执行机构36.气动变送器是按______原理工作的A 杠杆力矩平衡B 力平衡C 比例D 位移37.气动差压变送器的作用是______A 把正负压室的压力差转换成标准的气压信号B 把正压室的压力差转换成标准的气压信号C 把负压室的压力差转换成标准的气压信号D 把正负压室的压力和转换成标准的气压信号38.差压变送器的零点可由______改变A 正负压室的压力差B 正压室的压力差C 反馈波纹管的位置D 迁移螺钉39.上移差压变送器的反馈波纹管的位置，可以______A 扩大量程B 减小量程C 只改变零点D 没有变化40.可使差压变送器的输出变化与参考水位罐的变化趋势一致，应参考水位管接正压室，测量水位管接负压室；为使变送器正常工作，应该______A 负迁移B 正迁移C 增大量程D 减小量程41.某测量对象的测量范围为0.6~1Mpa，应如何调整差压变送器，才会使其测量最佳______A 差压变送器的零点调为0，量程调为1MpaB 差压变送器的零点调为0，量程调为0.6MpaC 差压变送器的零点调为0.6Mpa，量程调为0.4MpaD 差压变送器的零点调为1Mpa，量程调为0.6Mpa42.调节器的输出是______A 测量信号B 给定值C 偏差D 执行机构的位置信号43.QXZ-405-C型气动调节器的作用规律是______A 比例B 比例积分C 比例微分D 比例积分微分44.QXZ-405-C型气动调节器，开大比例阀，比例带将被______A 调小B 调大C 未改变D 无法确定45.QXZ-405-C型气动调节器，开大积分阀，积分作用将______A 减弱B 增强C 未改变D 无法确定46.在QXZ-405-C型气动调节器中，1：1跟踪器的作用是______A 将信号放大B 防止产生振荡C 保持恒压输出D 进行负反馈47.QXZ-405-C型气动调节器中的积分作用能消除静态偏差，它是在______作用的A 调节作用开始时，负反馈B 调节作用结束时，负反馈C 调节作用开始时，正反馈D 调节作用结束时，正反馈48.M-58型气动调节器的微分作用是在______时发挥作用的A 开始B 中间某一C 结束D 全程49.M-58型气动调节器微分阀保持一定开度，全关积分阀时，则其成为一个____作用的调节器A 纯比例B 比例积分C 比例微分D 比例积分微分50.在QXZ-405-C型气动调节器中，若全开积分阀，则系统______A 存在静差B 系统稳定性好C 过渡过程时间短D 系统振荡不息1.(6%) 什么叫迁移？迁移的作用是什么？答：所谓迁移是指，根据实际需要将变送器量程的起点由零迁到某一数值（2分）。

武汉船舶职业技术学院2011-2012学年第一学期《轮机自动化》期末试卷B（开卷）班级姓名学号一、选择题（每题2分，共 40 分）1、控制系统由（）和（）组成。

A、控制器、执行器B、执行器被控对象C、控制器、被控对象2、随动控制系统的给定信号（）。

A、不变B、按预定的规律变化C、变化不确定D、变化可确定3、自动控制系统的基本性能要求有（）。

A、稳定性B、实用性C、经济性D、准确性4、被控对象的惯性源自于其具有的（）。

A、容量B、组成结构C、外部形状D、内部阻力5、双位式调节器具有（）种工作状态。

A、1B、2C、3D、46、比例调节作用的特点有（）。

A、动态快；无静差B、动态慢；有静差C、动态快；无静差D、动态慢；有静差7、微分作用规律对不变的干扰信号（）。

A、有作用B、无作用C、作用不大D、不能确定8、在反馈控制系统中，调节阀开大或关小是直接由（）决定的。

A、被控量的升高或降低B、给定值的增大或减小C、负荷的增加和减小D、偏差的方向9、当输入为阶跃信号时，调节器输出突然变化，然后很快消失，这是（）。

A、双位作用规律B、比例作用规律C、积分作用规律D、微分作用规律10、波纹管属于（）元件。

A、弹性敏感B、弹性支撑C、节流D、放大11、变送器调零的目的是（）。

A、校对量程起点B、校准量程终点C、校准量程范围D、校准被控量在给定值上12、通过对变送器进行量程迁移可获得的好处是（）。

A、测量精度提高B、适用于不同的场合C、仪表灵敏度提高D、A+B+C13、主机操纵部位选择的优先级是（）。

A、（1）驾驶室（2）集控室（3）机旁B、（1）集控室（2）驾驶室（3）机旁C、（1）机旁（2）集控室（3）驾驶室D、（1）机旁（2）驾驶室（3）集控室14、在主机遥控系统中，下列（）不是能耗制动的逻辑条件。

A、车令与凸轮轴位置不一致B、换向完成C、主机转速高于发火转速D、停油15、气动主机遥控的加速速率限制的原则是（）。

10轮机自动化试卷(A) Microsoft Word 文档10轮机自动化试卷(a)microsoftword文档轮机自动化（a）考试时间100分钟，全部为单选题，总分100分后1.调节器的输入量与输出量分别为（）。

a．取值值，测量值b．取值值，表明值c．测量值，调节阀开度d．偏差值，调节阀开度2.定值控制系统中，被控量经调节后最理想的情况是（）。

a．始终平衡在取值值b．波动1～2次后平衡在取值值上c．波动2～3次后平衡在取值值上d．膨胀震荡后平衡在取值值上3.在用浮子式锅炉水位双位控制系统中，若给水泵电机起动频繁，应做的工作是（）。

a．把调节板上的上时、下销钉一起下移b．把调节板上的上时、下销钉一起上移c．调节板上的上时销钉上移，下销钉下移d．调节板上的上时销钉下移，下销钉上移4.在采用浮子式锅炉水位控制系统中，水位不可控制的低于最低水位，其可能的原因是（）。

①气源中断；②电源中断；③调节板的上面锁钉脱落；④调节板的下面锁钉脱落；⑤浮球破裂；⑥在上限水位时，枢轴卡阻。

a．②④⑥b．①③⑤c．①③⑥d．②④⑤5.在双位控制系统，用yt-1226压力开关检测压力信号，若压力上限调在0.76mpa，幅差钮调在10格，此时，压力的下限值应是（幅差范围0.07～0.25mpa）（）。

a．0.6mpab．0.65mpac．0.7mpad．0.51mpa6.在双位控制系统，用yt-1226压力开关检测压力信号，若压力上限调在0.70mpa，幅差钮调在10格，此时，压力的下限值应是（幅差范围0.07～0.25mpa）（）。

a．0.6mpab．0.45mpac．0.7mpad．0.51mpa7.在用比例调节器组成的控制系统中，被控量变化全量程的1/8，调节器使调节阀开度变化全行程的1/2，其调节器比例带pb为（）。

a．pb=100%b．pb=400%c．pb=40%d．pb=25%8.有两个均用pi调节器组成的控制系统受到相同扰动后，其动态过程如图1-3-10所示，这说明（）。
