锂离子电池PACK基础知识讲解

锂电池包PACK基础知识总结很多人都会问，锂电池PACK是什么意思?电池包PACK 是什么?PACK锂电池包组装有什么要求等等问题。

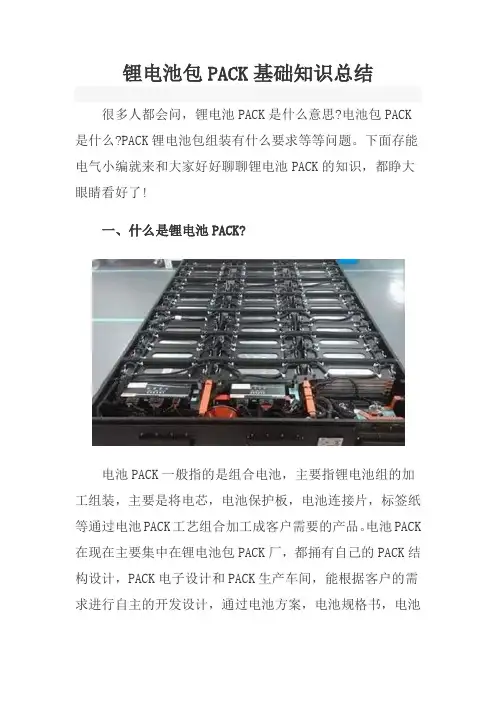

下面存能电气小编就来和大家好好聊聊锂电池PACK的知识，都睁大眼睛看好了!一、什么是锂电池PACK?电池PACK一般指的是组合电池，主要指锂电池组的加工组装，主要是将电芯，电池保护板，电池连接片，标签纸等通过电池PACK工艺组合加工成客户需要的产品。

电池PACK 在现在主要集中在锂电池包PACK厂，都捅有自己的PACK结构设计，PACK电子设计和PACK生产车间，能根据客户的需求进行自主的开发设计，通过电池方案，电池规格书，电池样品达到客户的PACK锂电池定制需求确认后，再让PACK车间的PACK生产线进行生产加工，品质检验合格后出货。

二、认识锂电池单体、锂电池和锂电池包锂电池单体(cell)：组成电池组和电池包的最基本的元素，一般能提供的电压是3v-4v之间；锂电池组(Batteries)：由多个单体集合，构成一个单一的物理模块，提供更高的电压和容量；锂电池包(pack)：一般是由多个电池组集合而成的，同时，还加入了电池管理系统(bms)等，也就是电池厂最后提供给用户的产品。

也就是大家经常说的锂电池。

三、电池PACK组成PACK包括电池组、汇流排、软连接、保护板、外包装、输出(包括连接器)，青稞纸、塑胶支架等辅助材料这几项共同组成PACK。

四、锂电池PACK的生产流程五、锂电池PACK的特点有完整的功能，可直接应用；种类的多样性，同一应用需求有多种PACK能实现。

锂电池包PACK要求电池具有高度的一致性(容量，内阻，电压，放电曲线，寿命)。

锂电池组PACK的循环寿命低于单只电池的循环寿命。

在限定的条件下使用(包括充电、放电电流，充电方式，温度、湿度条件，振动情况，受力程度等)锂电池包PACK保护板要求有充电均衡功能。

高电压、大电流电池包PACK(如电动车电池、储能系统)要求配备电池管理系统(BMS)、CAN、RS485等通迅总线。

锂电池PACK基础知识及电芯组装应用介绍锂电池PACK（Pack Assembly Circuit Kit）是指由多个锂电芯组成的电池组件块，主要用于储存和提供电能。

PACK是锂电池应用领域的重要组成部分，广泛应用于电动汽车、移动电子设备和储能系统等领域。

以下将介绍锂电池PACK的基础知识及其电芯组装应用。

一、锂电池PACK的基础知识1.锂电芯2.电芯包装电芯在组装成锂电池PACK之前需要进行包装，常用的包装方式有软包装和硬包装两种。

软包装具有灵活性好、散热性能好等优点，主要用于移动电子设备。

硬包装由金属材料制成，具有较高的安全性和耐用性，主要用于电动汽车等领域。

3.电芯管理系统电芯管理系统（Battery Management System，BMS）是指对电芯进行检测、监控和控制的系统。

BMS能够实时监测电芯的电压、温度、电流等参数，保证电芯的安全、稳定运行。

BMS还具有均衡充放电、故障诊断等功能，提高了锂电池PACK的性能和可靠性。

二、锂电池PACK的电芯组装应用1.电动汽车2.移动电子设备随着智能手机、平板电脑和笔记本电脑等移动电子设备的普及，锂电池PACK在这些设备中的应用也越来越广泛。

移动电子设备对锂电池PACK的要求主要包括体积小、重量轻、能量密度高等方面。

同时，为了提高电池的使用寿命，移动电子设备通常采用充电管理系统对电池进行管理，包括电池的充放电控制和温度监测等功能。

3.储能系统储能系统是将电能进行储存和调度的系统，用于平衡电网的供需关系。

锂电池PACK在储能系统中的应用主要包括储能电站和家庭储能系统。

储能电站通常由大容量的锂电池PACK组成，用于储存太阳能和风能等可再生能源的电能。

家庭储能系统则主要用于家庭电力的储存和供应，提高家庭的能源利用效率。

总结：锂电池PACK是由多个锂电芯组装而成的电池组件块，广泛应用于电动汽车、移动电子设备和储能系统等领域。

锂电池PACK的组装过程需要注意电芯的包装方式、电芯管理系统的选择和质量控制等因素，以保证电池组的性能和安全性。

上海宝鄂实业有限公司专业生产锂电池PACK一．基本介绍(业内规格规定)1.电芯+PCM(保护板) = 电池电芯:出厂后可以直接使用的电池叫电芯PCM：有充放控制等功能的控制线路2.常见电芯聚合物铝壳圆柱3.型号定义规则命名方法：按电池外观尺寸：厚宽高如：方形锂离子383450型号，就是指电芯实体部分厚3.8mm宽34mm长50mm （铝壳方形正负极区别:正极为铝壳；钢点为负）钢壳相反附:一般情况正负极方向为高聚合物（软包）383450型号，就是指电芯实体部分宽34mm厚3.8mm长50mm （正负极区别:正极极耳为铝转镍；负极为镍带）圆柱型18650型号，就是指电芯直径18mm长65mm 常规不多介绍二．简单了解一下锂电池(就是好坏)锂离子电池具有以下优点：1）单体电池的工作电压高达3.6-3.8V：2）比能量大，目前能达到的实际比能量为100-115Wh/kg和240-253Wh/L（2倍于Nl-Cd，1.5倍于Ni-MH）,未来随着技术发展,比能量可高达150Wh/kg和400 Wh/L3）循环寿命长,一般均可达到500次以上,甚至1000次.对于小电流放电的电器,电池的使用期限将倍增电器的竞争力.4）安全性能好,无公害,无记忆效应.5）自放电小室温下充满电的Li-ion储存1个月后的自放电率为10%左右，大大低于Ni-Cd的25-30%，Ni、MH的30-35%。

锂离子电池也存在着一定的缺点，如：1）电池成本较高。

主要表现在LiCoO2的价格高（Co的资源较小），电解质体系提纯困难。

2）不能大电流放电。

由于有机电解质体系等原因，电池内阻相对其他类电池大。

故要求较小的放电电流密度，一般放电电流在0.5C以下，只适合于中小电流的电器使用。

3）需要保护线路控制。

A、过充保护：电池过充将破坏正极结构而影响性能和寿命；同时过充电使电解液分解，内部压力过高而导致漏液等问题；故必须在4.1V-4.2V的恒压下充电；B、过放保护：过放会导致活性物质的恢复困难，故也需要有保护线路控制。

PACK基础知识(1)第一节锂离子电池的基本知识一般而言,锂离子电池有三部分构成:1.锂离子电芯2.保护电路(PCM)3.外壳即胶壳电池的分类从锂离子电池与手机配合情况来看,一般分为外置电池和内置电池,这种叫法很容易理解,外置电池就是直接装在手上背面,如: MOTOROLA 191,SAMSUNG 系列等;而内置电池就是装入手机后,还另有一个外壳把其扣在手机电池内,如:MOTOROLA998,8088,NOKIA的大部分机型1.外置电池外置电池的封装形式有超声波焊接和卡扣两种:1.1超声波焊接外壳这种封装形式的电池外壳均有底面壳之分,材料一般为ABS+PC料,面壳一般喷油处理,代表型号有:MOTOROLA 191,SAMSUNG 系列,原装电池的外壳经喷油处理后长期使用一般不会磨花,而一些品牌电池或水货电池用上几天外壳喷油就开始脱落了.其原因为:手机电池的外壳较便宜,而喷油处理的成本一般为外壳的几倍(好一点的),这样处理一般有三道工序:喷光油(打底),喷油(形成颜色),再喷亮油(顺序应该是这样的,如果我没记错的话),而一些厂商为了降低成本就省去了第一和第三道工序,这样成本就很低了.超声波焊塑机其作用为:行业内比较好的国产超声波焊塑机应该是深圳科威信机电公司生产的.焊接有了好的超声波焊塑机不够的,是否能够焊接OK,还与外壳的材料和焊塑机参数设置有很大关系,外壳方面主要与生产厂家的水口料掺杂情况有关,而参数设置则需自己摸索,由于涉及到公司一些技术资料,在这里不便多讲.1.2卡扣式卡扣式电池的原理为底面壳设计时形成卡扣式,其一般为一次性,如果卡好后用户强行折开的话,就无法复原,不过这对于生产厂家来讲不是很大的难度(卡好后再折开),其代表型号有:爱立信788,MOTOROLA V66.2.内置电池内置电池的封形式也有两种,超声波焊接和包标(使用商标将电池全部包起)超声波焊接的电池主要有:NOKIA 8210,8250,8310,7210等.包标的电池就很多了,如前两年很浒的MOTO998 ,8088了.第二节锂离子电芯的基本知识锂离子电芯是一种新型的电池能源，它不含金属锂，在充放电过程中，只有锂离子在正负极间往来运动，电极和电解质不参与反应。

CONTENT一、电池的基本结构二、PACK主要物料三、主要生产工序四、元器件工作原理五、PACK专业术语六、PCM主要元器件电池PACK基础知识PACK基本知识日期：2018年10月23日1、电池的结构及组成（1） 扣壳类电池: 电芯+PCB板+塑胶壳 超焊面壳电芯底壳保护板商标片镍片3M 胶带电芯N om ex 纸美纹胶纸U L1571AW G 30Black R ed美纹胶纸①②③④⑤⑥⑦⑧①②③④⑤⑥⑦⑧PCM导线PR -04152528*6*0.1m m 8*3*0.1m m 11*13*0.1m mBB13-A15*15*0.1m m 10*15*0.1m m物料名称物料规格（2）MP3/DVD 类电池：电芯+PCB 板+导线3.5MAXRed(p+)Black(p-) PR-35123020.0±1.01.5±0.53.6MAX30.0M A X12,5MAX+ --+Connector:JST 02ASR-30S UL10625-32# 端子朝下Red（+）Black（-）PR-522730APPROVAL:2007-09-28TITLEVER:A/0SCALE:doc. number:unit:mm CHECK:DRAW:Chenyh FINISHED:MATERIAL:DATE:PL-5580131+ -Black(-)Red(+)133.0M A X50.0±2.080.5MAX 5.5MAX5.5MAX（3）蓝牙/MP3/DVD 类-电芯+PCB 板+导线蓝牙电池 MP3电池 PDA/DVD 电池1、五金端子类2、导线、插头线:P=Pin(拼,脚）MOLEX51021-0200 51021型号 0200就表示2P3、导线、插头检测内容4、胶纸类： 3M胶带、美纹胶纸、NOMEX纸、荼色高温胶纸等辅料1、超声波金属点焊(正极接镍带)电芯正极极耳为铝带，无法直接锡焊，需加接镍带，通常采用超声波金属点焊方法：利用超声波产生高频振荡使两金属片之间摩擦局部产生高热，而溶合连接起来。

锂离子电池PACK1.认识锂离子电池PACK1.1 锂离子电池产业链的构成1.2 锂离子电池PACK的概念2、PACK行业的特性2.1 技术和资本密集型的行业消费电池的成组技术比较成熟，技术含量相对一般；动力电池成组和管理是一个综合性的系统工程，涉及的学科很广，变量很多，对技术和工艺要求最高，属于一个高端制造业；同时PACK项目如果要做大对流动资金的要求比较高，因此也是一个资本密集型的行业。

2.2 技术和市场风险不高的行业锂离子电池PACK产业是处在电芯和终端客户之间的一个中间产业，具有很强的经营灵活性，一方面对上游电芯资源可以自由选择，另一方面对下游锂电池的应用市场可以自由选择，不会受单一技术或单一市场不成熟的制约。

2.3在产业价值链中处于中高端水平上游的电芯及关键原材料如隔膜、六氟磷酸锂等成本下降趋势明显(年均降幅达到11%)，而终端应用市场的需求正在快速增长，尤其是特种应用的细分市场，对于PACK行业来说是两大利好，PACK行业可维持稳定的利润空间（借鉴半导体和Led行业的经验，pack的利润会持平，没有暴力），保持持续的成长动力。

3、PACK市场竞争分析3.1 PACK市场竞争格局第一类：传统消费电池PACK厂，如：新普科技（6121.TW）、顺达科技（3211.TW）、加百裕（3323.TW）、新盛力（4931.TW）、明美科技、欣旺达（300207）、德赛电池（000049）、飞毛腿第二类：针对动力和储能的PACK厂商，如：普莱德、博得立、安靠电源第三类：电芯兼PACK厂，如：松下、LG化学、三洋、三星SDI、ATL、波斯顿、天津捷威、微宏动力、哈尔滨光宇、邦凯电子、鹏辉电池等第四类：汽车厂，如：比亚迪（002594）、特斯拉3.2 PACK公司市场份额球最大的笔记本电脑(NB)电池制造商，宏基、惠普、戴尔、苹果等全球主要NB大厂均为其客户群,全球市占率约24%，2010年全年营收383.82亿台币,净利33.29亿台币。

基础知识(1)第一节锂离子电池的基本知识一般而言,锂离子电池有三部分构成:1.锂离子电芯2.保护电路()3.外壳即胶壳电池的分类从锂离子电池与手机配合情况来看,一般分为外置电池和内置电池,这种叫法很容易理解,外置电池就是直接装在手上背面,如: 191 系列等;而内置电池就是装入手机后,还另有一个外壳把其扣在手机电池内,如998,8088的大部分机型1.外置电池外置电池的封装形式有超声波焊接和卡扣两种:1.1超声波焊接外壳这种封装形式的电池外壳均有底面壳之分,材料一般为料,面壳一般喷油处理,代表型号有191 系列,原装电池的外壳经喷油处理后长期使用一般不会磨花,而一些品牌电池或水货电池用上几天外壳喷油就开始脱落了.其原因为:手机电池的外壳较便宜,而喷油处理的成本一般为外壳的几倍(好一点的),这样处理一般有三道工序:喷光油(打底),喷油(形成颜色),再喷亮油(顺序应该是这样的,如果我没记错的话),而一些厂商为了降低成本就省去了第一和第三道工序,这样成本就很低了.超声波焊塑机其作用为:行业内比较好的国产超声波焊塑机应该是深圳科威信机电公司生产的.焊接有了好的超声波焊塑机不够的,是否能够焊接,还与外壳的材料和焊塑机参数设置有很大关系,外壳方面主要与生产厂家的水口料掺杂情况有关,而参数设置则需自己摸索,由于涉及到公司一些技术资料,在这里不便多讲.1.2卡扣式卡扣式电池的原理为底面壳设计时形成卡扣式,其一般为一次性,如果卡好后用户强行折开的话,就无法复原,不过这对于生产厂家来讲不是很大的难度(卡好后再折开),其代表型号有:爱立信788 V66.2.内置电池内置电池的封形式也有两种,超声波焊接和包标(使用商标将电池全部包起)超声波焊接的电池主要有8210,8250,8310,7210等.包标的电池就很多了,如前两年很浒的998 ,8088了.第二节锂离子电芯的基本知识锂离子电芯是一种新型的电池能源，它不含金属锂，在充放电过程中，只有锂离子在正负极间往来运动，电极和电解质不参与反应。
