厚板焊接工艺

焊接工艺的薄板焊与厚板焊技术要点焊接工艺是现代制造业中常见且重要的工艺之一，它在各种领域中扮演着关键的角色。

薄板焊和厚板焊是焊接工艺中两种常见的类型，它们在应用上有着一些不同之处。

本文将探讨薄板焊与厚板焊的技术要点，以帮助读者更好地理解和应用这些焊接技术。

一、薄板焊技术要点薄板焊是指焊接材料为较薄的金属板材时所采用的焊接工艺。

在薄板焊过程中，有几个关键的技术要点需要注意。

1. 选择合适的焊接方法：在薄板焊中，常见的焊接方法包括氩弧焊、脉冲焊和激光焊等。

选择合适的焊接方法需要考虑到板材材质、厚度以及焊接效果要求等因素。

2. 控制热输入：由于薄板的热导率相对较高，焊接瞬间会快速传递热量到板材周围，容易导致变形和裂纹等问题。

因此，控制焊接过程中的热输入非常重要，可以采用预热、间断焊接、减小焊接电流等方式来降低热输入。

3. 前后端效应的平衡：薄板在焊接过程中容易发生前后端效应，即在焊接一端加热之后，另一端可能会变形。

为了平衡前后端效应，可以采用双面焊接、多道焊接或采用夹具来固定板材。

4. 适当调整焊接参数：在薄板焊中，焊接参数如电流、电压、焊接速度等需要适当调整，以获得理想的焊接质量。

通过试焊和实验，可以根据具体情况来确定最佳的焊接参数。

二、厚板焊技术要点厚板焊是指焊接材料为较厚金属板材时所采用的焊接工艺。

厚板焊相对于薄板焊来说，有一些独特的技术要点。

1. 预热与焊后保温：对于较厚的板材来说，预热和焊后保温是非常重要的措施。

通过预热，可以提高板材的塑性和韧性，降低焊接应力。

而焊后保温则有助于减少焊接残余应力和裂纹。

2. 适当控制承载位置：在厚板焊中，焊接过程中需要对焊缝进行承载。

如果承载位置选择不当，容易导致焊缝开裂。

因此，在设计和进行焊接时，需要合理选择焊缝的位置，以确保焊接质量。

3. 多道焊接：对于较厚的板材，常常需要采用多道焊接工艺。

多道焊接可以有效降低焊接时的残余应力和变形，提高焊接质量。

同时，也可以通过采用适当的棱角形状来优化焊道的布置。

论述厚板坡口焊接工艺嘿，朋友！今天咱来唠唠厚板坡口焊接工艺这档子事儿。

您想啊，这厚板坡口焊接就好比是给两块厚实的“大砖头”搭个牢固的“桥梁”，要是这“桥”搭得不结实，那可就麻烦大啦！先说这坡口的准备吧，那可得像雕刻大师对待珍贵的玉石一样精心。

得把坡口面打磨得光滑平整，不能有一丝一毫的瑕疵。

要是坡口面坑坑洼洼的，就好像是道路上的大坑小洼，您说这能行吗？焊接材料的选择也至关重要！这就好比是战士上战场挑武器，得选趁手的、质量过硬的。

选对了，那焊接起来顺风顺水；选错了，可就容易出岔子。

焊接电流和电压的调节，那也是有讲究的。

电流大了，就像猛火炒菜，容易把菜炒糊；电流小了，又像小火炖汤，半天也炖不熟。

电压也是同理，得恰到好处，才能让焊缝美观又牢固。

再说这焊接的手法，那简直就是一门艺术！您得像书法家挥毫泼墨一样，有轻有重，有快有慢。

运条要平稳，不能手抖，一抖那焊缝可就歪歪扭扭啦。

多层多道焊的时候，每一层每一道都得认真对待。

就像是盖高楼，一层一层都要扎实，不然这楼能稳当吗？而且每一层焊完之后，都得清理干净，不然杂质混进去，这焊缝的质量能好吗？焊接过程中的预热和后热处理，也千万别忽略。

这预热就像是运动员比赛前的热身，能让厚板更好地接受焊接；后热呢，则像是跑完步后的放松，能消除焊接后的应力，让焊缝更结实。

总之，厚板坡口焊接工艺可真是个精细活儿，每一个环节都不能马虎。

只有用心去对待，才能焊出牢固美观的焊缝，您说是不是这个理儿？所以啊，要想把这厚板坡口焊接工艺掌握好，就得下功夫，多练习，多琢磨。

只有这样，才能在实际操作中应对自如，让每一次焊接都成为一件完美的“作品”！。

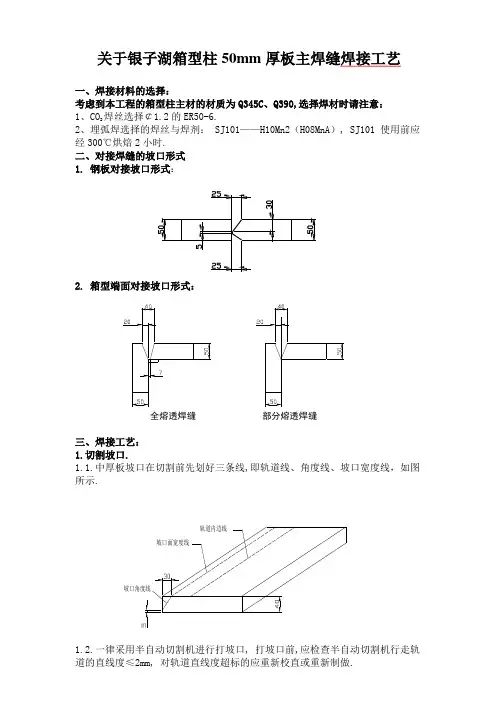

关于银子湖箱型柱50mm厚板主焊缝焊接工艺一、焊接材料的选择：考虑到本工程的箱型柱主材的材质为Q345C、Q390,选择焊材时请注意：1、CO2焊丝选择￠1.2的ER50-6.2、埋弧焊选择的焊丝与焊剂： SJ101——H10Mn2（H08MnA）, SJ101使用前应经300℃烘焙2小时.二、对接焊缝的坡口形式1. 钢板对接坡口形式：2. 箱型端面对接坡口形式：全熔透焊缝部分熔透焊缝三、焊接工艺：1.切割坡口.1.1.中厚板坡口在切割前先划好三条线,即轨道线、角度线、坡口宽度线，如图所示.1.2.一律采用半自动切割机进行打坡口, 打坡口前,应检查半自动切割机行走轨道的直线度≤2mm, 对轨道直线度超标的应重新校直或重新制做.1.3.对切割后的坡口进行打磨, 打磨范围为坡口及周边30mm区域.如图所示.2.钢板组对.2.1.组对前应打通线检测钢板的直线度, 对整板直线度每米超过1mm且总长超过10mm的应进行校直.2.2.对箱型全熔透焊缝,在组对前要对腹板坡口的背面加焊衬垫, 在加衬垫时一要保证间隙均匀,二要满足腹板整体宽度尺寸符合图纸要求.2.3. 钢板在组对时,应控制对口错边量≤2mm.2.4.为防止厚板焊后产生角变形.50mm的对接钢板在施焊面的背面垫上一块8-12mm厚的垫板或小槽钢 ,借用反变形措施来减小焊后的角变形量.2.5．为确保原材料在厚度方向上的质量，50mm厚钢板在焊接前要对坡口两边100mm范围内进行UT探伤，确认无夹渣、夹层等缺陷时再进行焊接.用ER50-6型的CO2气保焊先进行定位焊.定位焊时.调节定位焊电流比正式焊接时大20%～25%，焊接速度不宜太快.定位焊缝长度50-70mm，焊脚尺寸: Hf=4-5mm,焊道间距为300mm.定位焊缝作为正式焊缝的一部分不得有未焊透、裂纹等缺陷.定位焊缝上若出现气孔或裂纹时，必须及时清除后重焊.2.6.必须加焊与坡口形状一致的引弧板、引出板.引弧板和引出板宽度不小于坡口的坡度面宽度，长度如图所示，厚度10mm,以照顾埋弧焊盖面的引收弧.焊接完毕后，必须用气割切除被焊工件上的引弧、引出板，并修磨平整，严禁用锤将其击落.钢板对接箱型对接3.焊接3.1.焊前预热.为便于预热温度的撑控,实际操作中将预热温度统一规定在100℃. 预热的加热区域应在焊接坡口的两侧各100mm范围区,如图所示. 预热时将烤枪喷嘴与构件应保持80mm距离，用中性焰加热，让火焰沿预热带慢慢往复均匀移动，使热量尽量渗透至钢板的全厚度.预热停止后,用测温仪对正面加热区进行选点检测.3.2. 钢板对接焊接.3.2.1. 正式焊接开始前或正式焊接中，发现定位焊有弧坑裂纹的，应彻底清除定位焊后，再进行正式焊接.焊丝对接头焊缝进行打底和填充, 填充时应将上3.2.2.用￠1.2的ER50-6型CO2层焊接残留在焊缝上的氧化皮(可借用钢丝刷清除)及焊道两侧的飞溅物(用角砂轮机去除)彻底清理干净,并用测温计控制好层间温度200-220℃.因层间焊接中断导致层间温度底于焊前预热温度的，续焊前应重新采取预热处理.应控制最后一层的填充高度距离坡口面2-3mm,以利埋弧焊一次性盖面. 埋弧焊采用￠4.0的H10Mn2配SJ101进行施焊。

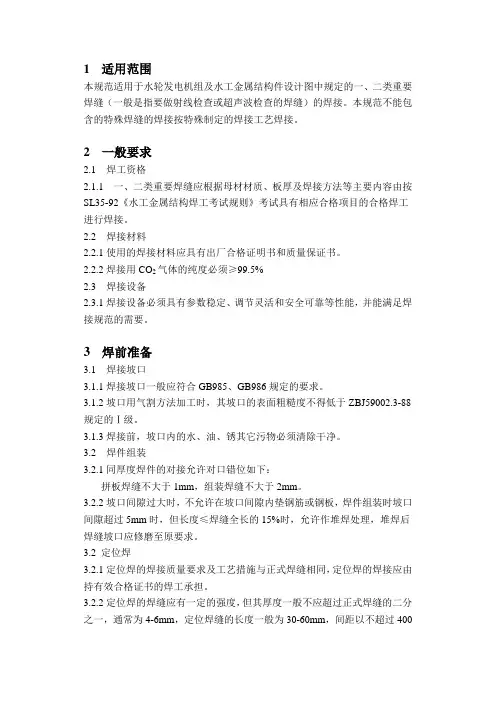

1适用范围本规范适用于水轮发电机组及水工金属结构件设计图中规定的一、二类重要焊缝（一般是指要做射线检查或超声波检查的焊缝）的焊接。

本规范不能包含的特殊焊缝的焊接按特殊制定的焊接工艺焊接。

2一般要求2.1焊工资格2.1.1一、二类重要焊缝应根据母材材质、板厚及焊接方法等主要内容由按SL35-92《水工金属结构焊工考试规则》考试具有相应合格项目的合格焊工进行焊接。

2.2焊接材料2.2.1使用的焊接材料应具有出厂合格证明书和质量保证书。

2.2.2焊接用CO2气体的纯度必须≥99.5%2.3焊接设备2.3.1焊接设备必须具有参数稳定、调节灵活和安全可靠等性能，并能满足焊接规范的需要。

3焊前准备3.1焊接坡口3.1.1焊接坡口一般应符合GB985、GB986规定的要求。

3.1.2坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。

3.1.3焊接前，坡口内的水、油、锈其它污物必须清除干净。

3.2焊件组装3.2.1同厚度焊件的对接允许对口错位如下：拼板焊缝不大于1mm，组装焊缝不大于2mm。

3.2.2坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙超过5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。

3.2 定位焊3.2.1定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持有效合格证书的焊工承担。

3.2.2定位焊的焊缝应有一定的强度，但其厚度一般不应超过正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以不超过400mm为宜。

3.3 焊接垫板、引弧板和引出板的设置。

3.3.1技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以保证焊缝的焊透。

3.3.2埋弧自动焊接时应在焊缝的两端设置引弧板和引出板。

3.4 焊接材料的使用3.4.1焊条和焊剂必须按使用说明烘干，烘干后的焊条和焊剂应保存在100-1 50℃的恒温箱内，焊工焊接时应放在保温筒内，随用随取。

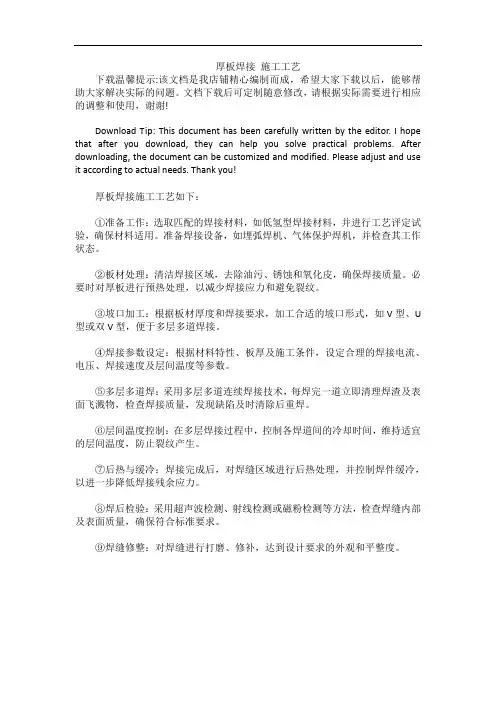

厚板焊接施工工艺下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!厚板焊接施工工艺如下：①准备工作：选取匹配的焊接材料，如低氢型焊接材料，并进行工艺评定试验，确保材料适用。

准备焊接设备，如埋弧焊机、气体保护焊机，并检查其工作状态。

②板材处理：清洁焊接区域，去除油污、锈蚀和氧化皮，确保焊接质量。

必要时对厚板进行预热处理，以减少焊接应力和避免裂纹。

③坡口加工：根据板材厚度和焊接要求，加工合适的坡口形式，如V型、U 型或双V型，便于多层多道焊接。

④焊接参数设定：根据材料特性、板厚及施工条件，设定合理的焊接电流、电压、焊接速度及层间温度等参数。

⑤多层多道焊：采用多层多道连续焊接技术，每焊完一道立即清理焊渣及表面飞溅物，检查焊接质量，发现缺陷及时清除后重焊。

⑥层间温度控制：在多层焊接过程中，控制各焊道间的冷却时间，维持适宜的层间温度，防止裂纹产生。

⑦后热与缓冷：焊接完成后，对焊缝区域进行后热处理，并控制焊件缓冷，以进一步降低焊接残余应力。

⑧焊后检验：采用超声波检测、射线检测或磁粉检测等方法，检查焊缝内部及表面质量，确保符合标准要求。

⑨焊缝修整：对焊缝进行打磨、修补，达到设计要求的外观和平整度。

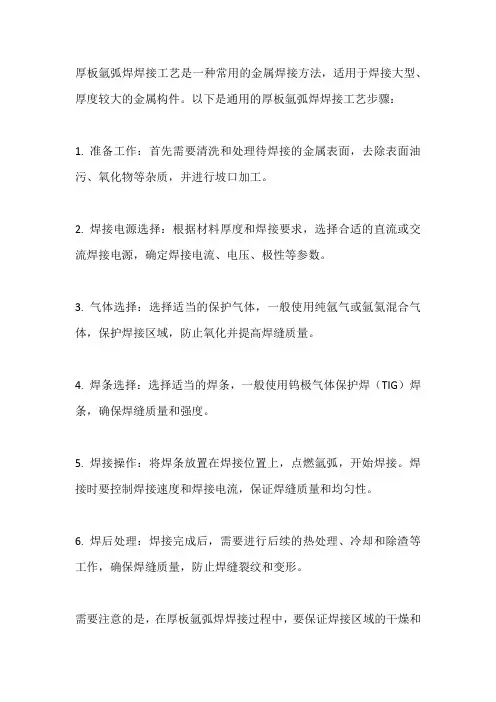

厚板氩弧焊焊接工艺是一种常用的金属焊接方法，适用于焊接大型、厚度较大的金属构件。

以下是通用的厚板氩弧焊焊接工艺步骤：
1. 准备工作：首先需要清洗和处理待焊接的金属表面，去除表面油污、氧化物等杂质，并进行坡口加工。

2. 焊接电源选择：根据材料厚度和焊接要求，选择合适的直流或交流焊接电源，确定焊接电流、电压、极性等参数。

3. 气体选择：选择适当的保护气体，一般使用纯氩气或氩氦混合气体，保护焊接区域，防止氧化并提高焊缝质量。

4. 焊条选择：选择适当的焊条，一般使用钨极气体保护焊（TIG）焊条，确保焊缝质量和强度。

5. 焊接操作：将焊条放置在焊接位置上，点燃氩弧，开始焊接。

焊接时要控制焊接速度和焊接电流，保证焊缝质量和均匀性。

6. 焊后处理：焊接完成后，需要进行后续的热处理、冷却和除渣等工作，确保焊缝质量，防止焊缝裂纹和变形。

需要注意的是，在厚板氩弧焊焊接过程中，要保证焊接区域的干燥和
清洁，避免氧化和腐蚀。

同时还需要控制焊接参数，以保证焊缝质量和强度。

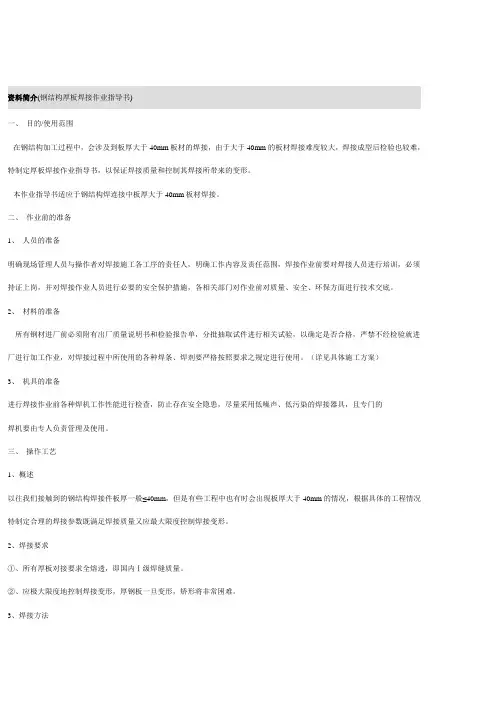

资料简介(钢结构厚板焊接作业指导书)一、目的/使用范围在钢结构加工过程中，会涉及到板厚大于40mm板材的焊接，由于大于40mm的板材焊接难度较大，焊接成型后检验也较难，特制定厚板焊接作业指导书，以保证焊接质量和控制其焊接所带来的变形。

本作业指导书适应于钢结构焊连接中板厚大于40mm板材焊接。

二、作业前的准备1、人员的准备明确现场管理人员与操作者对焊接施工各工序的责任人，明确工作内容及责任范围，焊接作业前要对焊接人员进行培训，必须持证上岗，并对焊接作业人员进行必要的安全保护措施，各相关部门对作业前对质量、安全、环保方面进行技术交底。

2、材料的准备所有钢材进厂前必须附有出厂质量说明书和检验报告单，分批抽取试件进行相关试验，以确定是否合格，严禁不经检验就进厂进行加工作业，对焊接过程中所使用的各种焊条、焊剂要严格按照要求之规定进行使用。

（详见具体施工方案）3、机具的准备进行焊接作业前各种焊机工作性能进行检查，防止存在安全隐患，尽量采用低噪声、低污染的焊接器具，且专门的焊机要由专人负责管理及使用。

三、操作工艺1、概述以往我们接触到的钢结构焊接件板厚一般≤40mm，但是有些工程中也有时会出现板厚大于40mm的情况，根据具体的工程情况特制定合理的焊接参数既满足焊接质量又应最大限度控制焊接变形。

2、焊接要求①、所有厚板对接要求全熔透，即国内Ⅰ级焊缝质量。

②、应极大限度地控制焊接变形，厚钢板一旦变形，矫形将非常困难。

3、焊接方法厚板焊接采用埋弧自动焊焊机进行，辅助采用手工电弧焊机、电弧气刨和角向磨光机等工具。

4、焊接特点①、≥40mm板要求开双面X型破口，随钢板厚度的增加，坡口增大(如厚80mm、70mm钢板坡口开到了70º)②、厚板焊接前必须预热100～120℃③、厚板需采用多层多道焊接，应严格控制层间温度，防止钢板收缩过大，导致变形量增大④、焊接前坡口用角磨机打磨干净⑤、为防止第一遍焊接击穿，采用Φ3.2焊条手工打底。

钢结构中厚板的焊接技术从20世纪80年代以来，中国建筑钢结构得到了空前的发展，建筑钢结构在国民经济建设中占有非常重要的地位。

钢结构由于自身的诸多优点，包括自重轻、建设周期短、适应性强、造型美观、维护方便等，其应用越来越广泛。

钢结构的发展与钢产量紧密相关。

我国已经成为世界产钢大国，2006年中国生产钢已达4.1亿t，其中钢结构的产量高达1.4亿t，能源、交通、冶金、机械、化工、电力、建筑及基础设施建设等领域的钢结构产业已成为国民经济建设的支柱。

我国轻钢钢结构、空间钢结构、高层钢结构、桥梁钢结构和住宅钢结构等工业与民用建筑，如雨后春笋般涌现，遍布全国。

与此同时，建筑钢结构中厚钢板得到越来越大量的使用，如北京新保利大厦工程使用的轧制H型钢翼板厚度达到125mm（ASTMA913Gr60），国家体育场（鸟巢）工程用钢最大板厚达110mm（Q460E-Z35），大量钢结构工程采用厚钢板，促进了厚钢板焊接技术的发展，同时也丰富了建筑用钢的范围。

厚板焊接厚板、超厚板焊接时填充焊材熔敷金属量大，焊接时间长，热输入总量高，构件施焊时焊缝拘束度高、焊接残余应力大，焊后应力和变形大。

焊接施焊过程中，易产生热裂纹与冷裂纹。

厚板在焊接前，钢板的板温较低，在开始焊时，电弧的温度高达1250～1300℃，厚板在板温冷热骤变的情况下，温度分布不均匀，使得焊缝热影响区容易产生淬硬——马氏体组织，焊缝金属变脆，产生冷裂纹的倾向增大，为避免此类情况发生，厚板焊前必须进行加热。

在实际生产制造过程中，应对焊接过程进行控制，以防止焊接裂纹的产生。

1. 定位焊：定位焊是厚板施工过程中最容易出现问题的部位。

由于厚板在定位焊时，定位焊处的温度被周围的“冷却介质”很快冷却，造成局部过大的应力集中，引起裂纹的产生，对材质造成损坏。

解决的措施是厚板在定位焊时，提高预加热温度，加大定位焊缝长度和焊脚尺寸。

2. 多层多道焊：在厚板焊接过程中，坚持的一个重要的工艺原则是多层多道焊，严禁摆宽道。

Q345E\40~60mm厚钢板焊接工艺摘要：本文对Q345E厚钢板焊接工艺做了简单的介绍。

关键词：Q345E钢板；施工工艺Abstract: in this paper, the Q345E thick steel plate welding process to a simple introduction.Keywords: Q345E steel plate; Construction technologyQ345E钢板具有良好的韧性、塑性、冷弯性和焊接性能。

一般在热轧或正火状态下使用。

广泛适用于桥梁、车辆、船舶、管道、锅炉、各种容器、油罐、电站、厂房结构、低温压力容器等结构件。

一般20mm以下的中板焊接时不用焊前预热和焊前热处理。

40~60mm算厚度板，由于较大的拘束度，焊接时需采取焊前预热、后热等措施。

1、下料加工：采用氧—液化石油气切割，与氧—乙炔气切割相比，虽然预热时间较长、切割速度较慢，但切割面光滑，渗碳少，成本下降20%以上，比较经济安全。

2、焊接方法：用焊条电弧焊打底，填充和盖面采用埋弧自动焊。

3、焊接坡口：精度要求较高的坡口，采用龙门刨刨削而成，加工后用样板检查坡口尺寸，厚钢板对接在专用平台上进行，以保证对口错边不大于2mm。

一般要求的，坡口采用火焰切割加工。

4、坡口尺寸：坡口形式及尺寸见图1。

5、钢板对接：钢板对接前，对坡口及坡口边缘100mm范围内的油、锈、漆等污物进行彻底清理，直到露出金属光泽为止。

并采用超声波检查内部缺陷，对毛边、夹层、裂纹、夹灰等缺陷及时进行处理。

6、焊接材料：对于焊接材料的选用, 应严格控制其含扩散氢含量。

一般要求选用低氢型（E5015/J507）或超低氢型焊条。

焊条的含氢量不超过5ml/100g (水银法扩散氢测定法)。

焊前严格按规定烘干350~380℃并保温1.5~2h。

烘好的焊条放于保温桶中，随用随取；焊条连续烘干次数不得超过3次。

对于采用埋弧自动焊时, 焊剂中不准混入灰尘、铁屑及其它杂物。
