电缆承载电流口诀
以下是五个关于电缆承载电流的口诀：
口诀一：
一平方线小电流，安全承载五六安。
二平方线稍增强，八九安培也能担。
三平方线再提升，十五安培较妥当。
四平方线容量大，二十安培轻松放。
五平方线更厉害，二十五安运行畅。
大小电缆要分清，电流合适才稳当。
口诀二：
电缆大小各不同，承载电流要记清。
一平方的像小蛇，五安电流慢慢挪。
二平方的如中蛇，八九安培不算多。
三平方的似大蛇，十五安培较稳妥。
四平方的像巨蟒，二十安培有力扛。
记住这些好办法，用电安全不害怕。
口诀三：
一平方缆像小鼠，五六安培它来守。
二平方缆变中兔，八九安培也靠谱。
三平方缆成大虎，十五安培威风足。
四平方缆似大象，二十安培力量强。
五平方缆像巨鲸，二十五安没问题。
选对电缆不犯错，电流安全记心窝。
口诀四：
一平方线细细瞧，承载五安别小瞧。
二平方线较粗壮，八九安培肚里
装。
三平方线挺厉害，十五安培它承载。
四平方线真不赖，二十安培也能在。
五平方线超厉害，二十五安随便带。
电缆电流搭配好，安全用电没烦恼。
口诀五：
一平方的像豆芽，五六安培住下啦。
二平方的像小树，八九安培不算苦。
三平方的像粗柱，十五安培能顶住。
四平方的像大梁，二十安培有力扛。
五平方的像碉堡，二十五安守护好。
电缆电流要配好，用电放心哈哈笑。
电缆与电流对照表口诀电缆与电流对照表口诀电缆和电流是电子产品中非常基础的两个部分，它们的对照表是大家学习时需要熟知的。
今天就让我们来介绍一个电缆与电流对照表的口诀，帮助大家记忆。
一、电压等于电流乘以电阻在电流与电压的计算问题上，这个口诀是非常常用的，它提醒大家在计算时要使用特殊的公式。
不要忽略电阻，因为出现小误差就可能让你浪费好多时间在处理上。
二、绝缘电缆外黑内色如果大家不是相关行业的从业人员，就不容易区分不同的电线。
这个时候要让大家记住这个口诀，记得外面黑色的电线是绝缘的，而里面的电线是有颜色的，这样才能避免在操作电线时，认错线的情况。
三、热电偶中铜常见热电偶是工业上常见的一种温度检测装置，而这个口诀就是让大家记住，热电偶中铜是非常常见的，这样就可以在检测时，更加得心应手。
四、桥式传感器有平滑垂直之分桥式传感器是电气工程常见的一种控制元件，而这个传感器又有平滑和垂直两种形式，这个口诀就是让大家记住二者的区别，以免在使用时弄混。
五、缆芯不超三个这个口诀是帮助大家记忆电缆芯数的一个工具，要让大家知道，电缆芯数不能超过三个，超过三个就成了束缚线，这就需要大家特别的谨慎。
六、开关电流过低，热效应过大这个口诀是提醒大家在操作电器时，不能让开关电流过低，因为这样容易导致热效应过大，从而让电器失效或者损坏。
七、电缆颜色分明，接线无误电缆接线时，很多人都认为电线是黑白灰，但实际上电线的颜色有很多种。
这个口诀就是让大家注意电缆颜色的分明，接线也要非常的准确，这样才能保证电线的安全和稳定。
以上就是今天我们分享的电缆与电流对照表口诀，希望能够帮助大家更好的记忆和理解这个非常重要的知识点。
请叙述电线电缆安全载流量口诀以下是为您生成的十个关于电线电缆安全载流量的口诀：1. 一平方线走五安，轻松负载无负担。
二平方线十安流，小电器们乐无忧。
三平方线十五安，普通照明光灿烂。
四平方线二十安，一般家电能承担。
五平方线二十五安，稍大电器也不颤。
六平方线三十安，功率稍高心不担。
记住这些小诀窍，用电安全不会乱。
2. 一线五安是基准，好似小孩慢慢走。
二线十安步稍快，如同少年活力在。
三线十五安稳健，仿佛青年有力量。
四线二十安变强，好比壮年责任扛。
五线二十五安大，如同中年能力佳。
六线三十安顶呱呱，好似长者经验夸。
安全载流心中挂，电线安稳不害怕。
3. 一平方线五安妙，像只小鸡轻轻跳。
二平方线十安到，似只小鸭慢慢跑。
三平方线十五安俏，如只小狗欢叫闹。
四平方线二十安好，像只小猫蹦又跳。
五平方线二十五安牢，似只小羊吃青草。
六平方线三十安高，如同小牛力气傲。
电线载流要记牢，安全用电没烦恼。
4. 一平方，五安伴，好比水滴一点点。
二平方，十安现，如同小溪流不断。
三平方，十五安添，仿佛小河流潺潺。
四平方，二十安连，好似中河波浪翻。
五平方，二十五安延，如同大河奔向前。
六平方，三十安全，好像大江勇无前。
记住载流不冒险，用电平安乐无边。
5. 一平方线载五安，就像星星光点点。
二平方线十安转，好似月牙弯又弯。
三平方线十五安灿，如同半月挂天边。
四平方线二十安满，好像满月亮闪闪。
五平方线二十五安宽，如同太阳照人间。
六平方线三十安全，好似明灯永璀璨。
电线载流记心间，安全用电每一天。
6. 一平方，五安量，像颗糖果甜心房。
二平方，十安强，如同面包能饱尝。
三平方，十五安棒，仿佛蛋糕滋味香。
四平方，二十安旺，好似披萨人人抢。
五平方，二十五安爽，如同汉堡能量藏。
六平方，三十安靓，好像巨无霸满仓。
电线载流别瞎撞，安全用电永保障。
7. 一平方线五安行，好像微风轻轻迎。
二平方线十安停，如同春风暖心灵。
三平方线十五安挺，仿佛夏风凉身影。
四平方线二十安猛，好似秋风爽意浓。

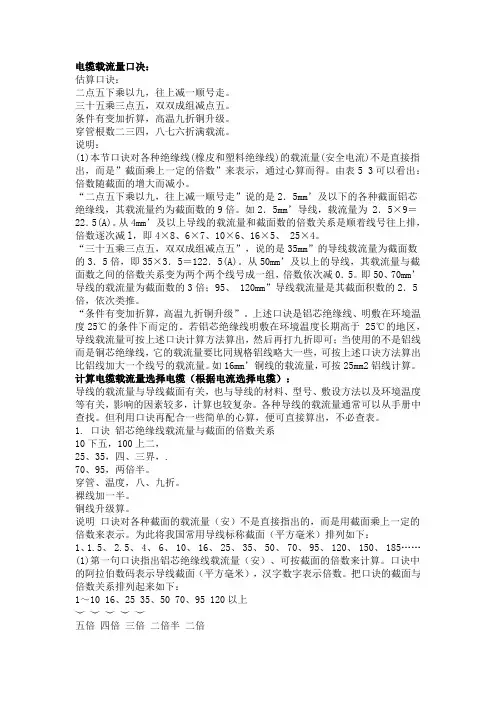

电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3 可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9 倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5 倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’ 导线的载流量为截面数的3 倍；95、 120mm”导线载流量是其截面积数的2．5 倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2 铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
电工电线电流口诀以下是五个电工电线电流口诀：
《电流口诀一》
一平方线小电流，五个安培它来担。
就像小蚂蚁力量单，负荷小些才安全。
二点五的稍大点，十五安培可承担。
好比小毛驴劲头添，一般电器能周旋。
四平方线能力显，二十五安跑在前。
如同壮牛力气全，较大功率也不喘。
《电流口诀二》
十下五呀记心间，电线截面十以下。
电流就是截面乘五啦，这样计算很简便。
百上二哟要记清，一百以上的截面。
电流等于二倍截面哟，千万别忘这情形。
二五三五四三界，二五和三十五截面。
四倍截面和三倍呀，不同情况要分辨。
《电流口诀三》
铝线电流要算清，截流不同各有定。
十个平方五个安，十六平方就八安。
二十五的十个安，三十五的十五安。
五十平方二十安，七十平方二十五安。
小朋友们要记牢，电线电流不会淆。
《电流口诀四》
电线粗细不一样，电流大小不一样。
一平方线像豆芽，电流小得像芝麻。
二点五的像筷子，十个安培不算啥。
四平方的像小棒，二十五安力量强。
六平方的像大棒，三四十安有保障。
《电流口诀五》
小电线呀小电流，好比小溪慢慢流。
一平方的五个流，安安静静不惹愁。
二点五的像小河，十五安培快乐游。
四平方的像大江，二十五安气势强。
电线截面要选对，电流安全才不危。

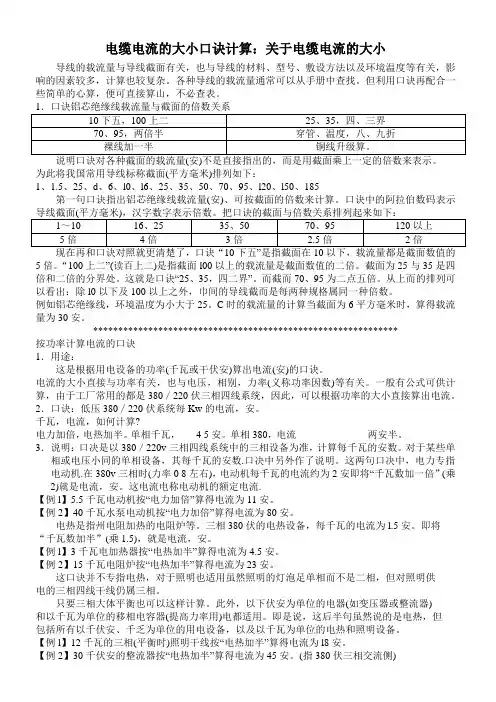

电缆电流的大小口诀计算：关于电缆电流的大小导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算山，不必查表。
为此将我国常用导线标称截面(平方毫米)排列如下：1、1.5、25、d、6、l0、l6、25、35、50、70、95、l20、l50、185第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。
口诀中的阿拉伯数码表示5倍。
“100上二”(读百上二)是指截面l00以上的载流量是截面数值的二倍。
截面为25与35是四倍和二倍的分界处。
这就是口诀“25、35，四二界”。
而截而70、95为二点五倍。
从上而的排列可以看出：除l0以下及100以上之外，巾间的导线截而是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为小大于25。
C时的载流量的计算当截面为6平方毫米时，算得载流量为30安。
*************************************************************按功率计算电流的口诀1．用途：这是根据用电设备的功率(千瓦或干伏安)算出电流(安)的口诀。
电流的大小直接与功率有关，也与电压，相别，力率(义称功率因数)等有关。
一般有公式可供计算，由于工厂常用的都是380／220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2．口诀：低压380／220伏系统每Kw的电流，安。
千瓦，电流，如何计算?电力加倍，电热加半。
单相千瓦， 4 5安。
单相380，电流两安半。
3．说明：口决是以380／220v三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压小同的单相设备，其每千瓦的安数.口决中另外作了说明。
这两句口决中，电力专指电动机.在380v三相时(力率0 8左右)，电动机每千瓦的电流约为2安即将“千瓦数加一倍”(乘2)就是电流，安。
电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
电缆载流量口决：估算口诀：二点
五下乘以九，往上减一顺号走。
三
十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3 可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯
绝缘线，其载流量约为截面数的9 倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数
的3．5 倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’ 导线的载流量为截面数的3 倍；95、 120mm”导线载流量是其截面积数的2．5 倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2 铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系
10 下五，100 上二，
25、35，四、三界，.
70、95，两倍半。
穿
管、温度，八、九折。
裸线加一半。
铜线升级
算。
说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……
(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：
1～10 16、25 35、50 70、95 120 以上
﹀﹀﹀﹀﹀
五倍四倍三倍二倍半二倍
现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10 以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100 以上的载流量是截面数值的二倍。
截面为25 与35 是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95 则为二点五倍。
从上面的排列可以看出：除10 以下
及100 以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：
当截面为6 平方毫米时，算得载流量为30 安；当
截面为150 平方毫米时，算得载流量为300 安；
当截面为70 平方毫米时，算得载流量为175 安；
从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
比如截面 25 与 35 是四倍与三倍的分界处，25 属四倍的范围，它按口诀算为100 安，但按手册为97 安；而35 则相反，按口诀算为105 安，但查表为117 安。
不过这对使用的影响并不大。
当然，若能“胸中有数”，在选择导线截面时，25 的不让它满到100 安，35 的则可略为超过105 安便更准确了。
同样，2.5 平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到 20 安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12 安。
（2）后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超
过25℃，则打八折后再打九折，或简单按一次打七折计算。
关于环境温度，按规定是指夏天最热月的平均最高温度。
实际上，温度是变动的，一般情况下，它影响导线载流并不很大。
因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。
例如对铝心绝缘线在不同条件下载流量的计算：
当截面为10 平方毫米穿管时，则载流量为10×5×0.8═40安；若为高温，则载流量为10×5×0.9═45安；若是穿管又高温，则载流量为10×5×0.7═35安。
（3）对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。
这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。
例如对裸铝线载流量的计算：
当截面为16 平方毫米时，则载流量为16×4×1.5═96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安。
(4)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。
例如截面为35 平方毫米裸铜线环境温度为25℃，载流量的计算为：按升级为50 平方毫米裸铝线即得50×3×1.5=225安. 对于电缆，口诀中没有介绍。
一般直
接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。
比如35 平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。
95 平方毫米的约为95×2.5≈238安。
三相四线制中的零线截面，通常选为相线截面的1/2 左右。
当然也不得小于按机械强度要求所允许的最小截面。
在单相线路中，由于零线和相线所通过的负荷电
流相同，因此零线截面应与相线截面相同。
