(完整版)家庭电路与用电安全试题(附答案)

家庭电路与安全用电一、单选题(共10道，每道10分)1.如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是( )A. B.C. D.答案：A解题思路：教室里的照明用的两盏灯必须是并联的；由一个开关同时控制两盏灯，则开关必须连在干路上，只有A选项符合题意，故选A。

试题难度：三颗星知识点：家庭电路的连接2.在家庭电路中，从进户线起连接顺序正确的是( )A.总开关、电能表、保险盒、插座B.总开关、电能表、插座、保险盒C.电能表、总开关、保险盒、插座D.电能表、保险盒、总开关、插座答案：C解题思路：家庭电路主要由进入家庭的进户线、电能表、总开关、保险盒、开关、插座、用电器组成。

故选C。

试题难度：三颗星知识点：家庭电路的组成3.家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线( )A.会浪费电B.这些电器不能正常工作C.会缩短这些电器的使用笀命D.人接触这些电器会有触电的可能答案：D解题思路：洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生；反之没有接地线，人接触这些电器时会有触电的危险。

故答案选择D。

试题难度：三颗星知识点：家庭电路的连接4.下列关于家庭电路的说法中正确的是( )A.使用电冰箱时必须使用三孔插座B.能够使试电笔氛管发光的是零线C.熔丝（保险丝）熔断后可以用铜丝代替D.控制电路的开关应接在零线和用电器之间答案：A解题思路：A：电冰箱使用三孔插座，当电冰箱漏电时，电流就通过地线，流入大地，防止触电事故的发生。

故A正确；B：用测电笔来辨别火线和零线时，能够使测电笔的氖管发光的是火线，故B错误；C：保险丝采用电阻大、熔点低的铅锑合金制成，在电流过大时能自动切断电源。

铜的熔点高，电阻小，在电流过大时不能自动切断电源，不能起到保险的作用。

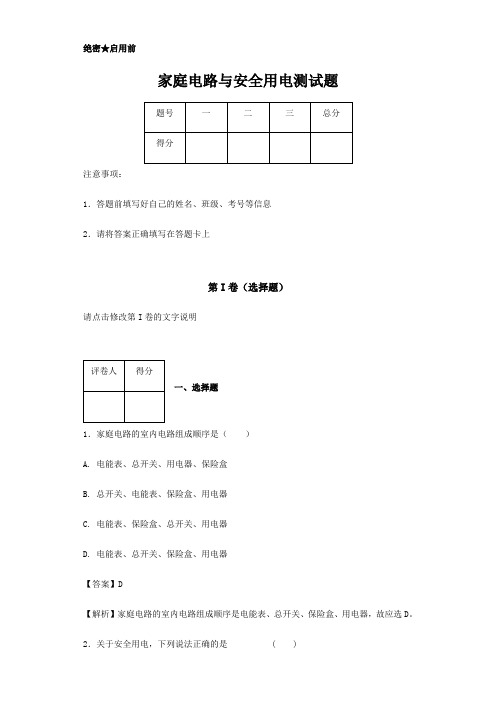

绝密★启用前家庭电路与安全用电测试题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、选择题1．家庭电路的室内电路组成顺序是（）A. 电能表、总开关、用电器、保险盒B. 总开关、电能表、保险盒、用电器C. 电能表、保险盒、总开关、用电器D. 电能表、总开关、保险盒、用电器【答案】D【解析】家庭电路的室内电路组成顺序是电能表、总开关、保险盒、用电器，故应选D。

2．关于安全用电，下列说法正确的是 ( )A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B. 用测电笔检查电路时，手不能接触笔尾金属体C. 控制家用电器的开关应与该用电器并联D. 家庭电路中的空气开关跳闸了，一定是发生了短路【答案】A【解析】有金属外壳的用电器要使用三脚插头，其中较长的脚将用电器的金属外壳通过三孔插座与大地相连，以防止用电器漏电时触电事故的发生；用测电笔检查电路时，手不能接触笔尖金属部位，但一定要碰触笔尾金属体；开关要与用电器串联，并且接在用电器和火线之间；空气开关跳闸了的原因主要有两种：短路和总电流过大3．关于安全用电，下列说法正确的是（）A. 在高压线附近放风筝B. 发现有人触电时应立即切断电源C. 将手机充电器长期插在电源插座上D. 用湿布擦洗正在工作的用电器【答案】B【解析】解答：安全用电的基本原则是不接触低压带电体，不靠近高压带电体；故A错误； B. 发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；C. 将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故C错误；D. 湿布是容易导电的物体，用湿布擦拭正在发光的电灯或其它用电器时，容易引起人体触电，故D错误。

4．发现有人触电后，应立即采取的正确措施是（）A. 赶快把触电人拉离电源或用剪刀剪断电线B. 赶紧去叫医护人员来处理C. 赶快切断电源或用干燥的木棍将电线挑开D. 同时发生火灾先泼水灭火【答案】C【解析】当有人触电时，应先切断电源，不能直接用手拉或用剪刀剪断电线，故A错；如果不先断电，而先去找医生，则可能会延误时间导致人的死亡，故B错；赶快切断电源或用干燥的木棍将电线挑开，故C正确；电发生的火灾一定不能用水直接去灭，因为水是导体，会发生更大的事故，故D错；应选C。

安全用电试题及答案一、选择题1. 家庭用电中，以下哪种行为是正确的？A. 使用湿手触摸电器开关B. 将多个电器同时插在一个插座上C. 定期检查电线和电器的老化情况D. 将电器的金属外壳直接接地答案：C2. 当发现家用电器着火时，首先应该做的是：A. 用水扑灭B. 切断电源C. 继续使用D. 用灭火器扑灭答案：B3. 在雷雨天气，以下哪种行为是安全的？A. 站在大树底下避雨B. 在室外使用手机C. 关闭门窗，避免雷击D. 在室外游泳答案：C二、判断题1. 家用电器的金属外壳不需要接地。

（）答案：错误2. 家庭电路中，保险丝熔断后，可以更换为铜丝继续使用。

（）答案：错误3. 雷雨天，应避免使用带天线的电器。

（）答案：正确三、简答题1. 请简述家庭用电中常见的安全用电原则。

答案：家庭用电中应遵循以下安全用电原则：使用合格的电器产品；不私拉乱接电线；不使用湿手触摸电器；电器着火时先切断电源；雷雨天气避免使用室外天线的电器等。

2. 如何正确处理家用电器的故障？答案：处理家用电器故障时，应首先切断电源，然后根据故障现象判断问题所在，必要时请专业人员进行维修，切勿自行拆解电器，以免造成人身安全事故。

四、案例分析题某家庭在使用电热水器时，发现热水器漏电，家人应该如何正确处理？答案：首先，应立即切断电源，避免触电危险。

然后，检查热水器的接地情况，确保金属外壳接地良好。

如果问题无法自行解决，应联系专业维修人员进行检查和维修。

同时，应检查家中其他电器的接地情况，确保家庭用电安全。

五、论述题请论述在日常生活中如何提高用电安全意识。

答案：在日常生活中提高用电安全意识，可以从以下几个方面进行：一是学习并掌握基本的用电知识，了解电器的正确使用方法；二是定期检查家中的电线、插座和电器，发现问题及时维修或更换；三是在雷雨天气等特殊情况下，采取相应的安全措施，如关闭门窗、避免使用室外天线等；四是教育家庭成员，特别是儿童，不随意触摸电器和电源开关，增强自我保护意识。

三年（2022-2024）中考物理真题分项汇编（全国通用）专题18 家庭电路和用电安全1．【生活实践】（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。

电能表上标有“220V10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。

空气开关跳闸的原因可能是（）A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大C．电热水壶的内部电路短路D．接入电热水壶的插座短路【答案】C【解析】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；B．电能表上标有“220V10（40）A”的字样，电路允许最大电功率P UI==220V40A=8800W最大最大正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。

故选C。

2．【安全教育】（2024·黑龙江牡丹江·中考真题）下列做法符合安全用电原则的是（）A．双手分别接触到火线和零线B．接触破损用电器中的火线C．小孩玩耍时将手指塞进插座D．使用试电笔时，用指尖抵住上端的金属帽【答案】D【解析】A．双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，不符合安全用电原则，故A不符合题意；B．接触破损用电器中的火线，会发生触电危险，对人体造成危害，不符合安全用电原则，故B不符合题意；C．小孩玩耍时将手指塞进插座容易发生触电事故，不符合安全用电原则，故C不符合题意；D．使用测电笔辨别火线与零线时，一定要用要用指尖抵住上端的金属帽，符合安全用电原则，故D符合题意。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。

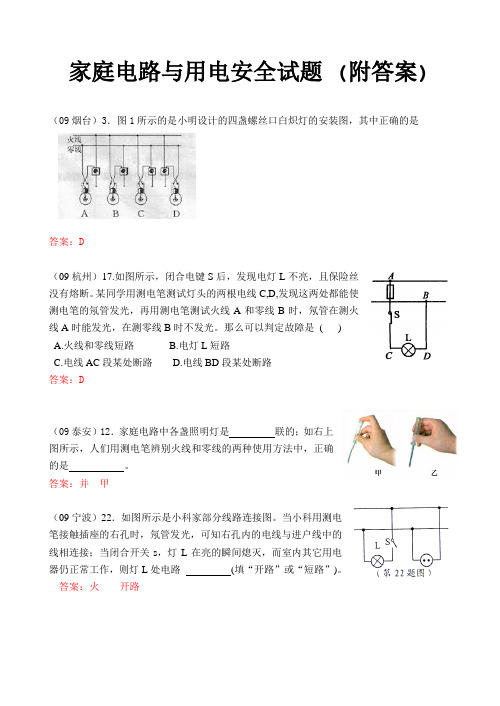

家庭电路与用电安全试题 (附答案) （09烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是答案：D（09杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。

那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路答案：D（09泰安）12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。

答案：并甲（09宁波）22．如图所示是小科家部分线路连接图。

当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。

答案：火开路（09江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．（09成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。

(09南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.答案：(09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。

小刚很快知道了它的工作原理。

试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。

.答案：火线零线火线零线（09福州市）5．下列做法不符合．．．安全用电的是A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地C．及时更换破损的导线 D．用湿手插拔用电器插头答案：D（09义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。

细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。

这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地答案：D（09四川绵阳）9．灾后重建，小宇同学家的永久性住房已经建好。

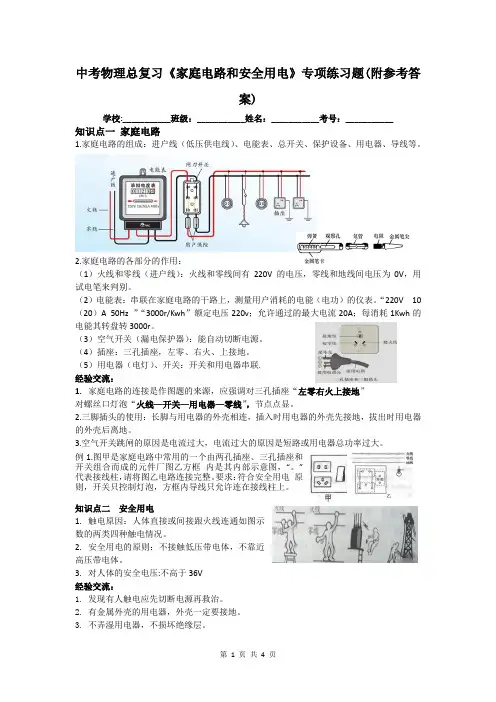

中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________知识点一家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保护设备、用电器、导线等。

2.家庭电路的各部分的作用：（1）火线和零线（进户线）：火线和零线间有220V 的电压，零线和地线间电压为0V，用试电笔来判别。

（2）电能表：串联在家庭电路的干路上，测量用户消耗的电能（电功）的仪表。

“220V 10 （20）A 50Hz ”“3000r/Kwh”额定电压220v；允许通过的最大电流20A；每消耗1Kwh的电能其转盘转3000r。

（3）空气开关（漏电保护器）：能自动切断电源。

（4）插座：三孔插座，左零、右火、上接地。

（5）用电器（电灯）、开关：开关和用电器串联.经验交流：1.家庭电路的连接是作图题的来源，应强调对三孔插座“左零右火上接地”对螺丝口灯泡“火线—开关—用电器—零线”，节点点显。

2.三脚插头的使用：长脚与用电器的外壳相连，插入时用电器的外壳先接地，拔出时用电器的外壳后离地。

3.空气开关跳闸的原因是电流过大，电流过大的原因是短路或用电器总功率过大。

例1.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件厂图乙方框内是其内部示意图，“。

”代表接线柱，请将图乙电路连接完整。

要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。

知识点二安全用电1.触电原因：人体直接或间接跟火线连通如图示数的两类四种触电情况。

2.安全用电的原则：不接触低压带电体，不靠近高压带电体。

3.对人体的安全电压:不高于36V经验交流：1.发现有人触电应先切断电源再救治。

2.有金属外壳的用电器，外壳一定要接地。

3.不弄湿用电器，不损坏绝缘层。

例2.关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路高频考点考点1 家庭电路1.家中同时使用多个大功率用电器，很容易造成导线中过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触（选填“火线”或“零线”）造成触电。

安全用电试题及答案一、选择题1. 家庭用电中，下列哪种行为是正确的？A. 随意拔插电源插头B. 使用损坏的电线和电器C. 电器长时间待机不关闭D. 使用三孔插座，确保电器接地答案：D二、判断题1. 可以在潮湿的环境下使用电器。

答案：错误2. 使用电器时，应定期检查电线是否老化。

答案：正确三、填空题1. 发现有人触电时，应立即________，并尽快切断电源。

答案：呼救2. 家庭电路中，保险丝的作用是________。

答案：保护电路四、简答题1. 请简述家庭用电中，如何预防电器火灾的发生。

答案：为预防电器火灾，应定期检查电线和电器，确保无损坏和老化现象；不私拉乱接电线，避免超负荷使用电器；不在易燃物附近使用高温电器；离开家或睡觉前，应关闭不必要的电器。

五、综合题1. 描述在家庭环境中，如何安全地使用电热水壶。

答案：在使用电热水壶前，应检查电源线是否完好无损，插座是否干燥清洁。

使用时，确保水壶放置在平稳的台面上，避免靠近易燃物品。

加水时，不要超过水壶的最大水位线。

使用后，及时拔掉插头，避免长时间待机。

定期清洁水壶，避免水垢积累影响使用安全。

2. 阐述电器发生火灾时的应急措施。

答案：电器发生火灾时，首先应保持冷静，迅速切断电源，避免火势扩大。

不要使用水灭火，因为水导电可能导致触电事故。

使用灭火器或灭火毯进行灭火，并立即拨打消防电话119报警。

同时，应指导家人迅速撤离到安全地带，等待专业人员到场处理。

通过以上试题及答案的学习和理解，我们可以更好地掌握安全用电的基本知识和应对突发事件的能力，从而保障个人和家庭的生命财产安全。

在日常生活中，我们应该时刻注意用电安全，遵循正确的用电习惯，定期检查和维护电器设备，避免因疏忽大意而导致的不幸事故。

安全用电常识试题与答案一、选择题1. 家庭用电的安全是：A. 只需要保证电线不损坏即可B. 需要保证电线不损坏并定期检查用电设备C. 需要保证插座不过载D. 需要保证用电设备工作平稳答案：B2. 下列哪种情况可能导致电器发生火灾？A. 插座没有接地B. 电线损坏C. 电器长时间工作过热D. 以上答案都正确答案：D3. 安全使用电器时，以下哪项是正确的？A. 用湿手触摸电器开关B. 将电器插头插入插座前不需要关掉电器电源开关C. 离开家时，将电器的插头插在插座上D. 发现电器出现故障时，应立即继续使用答案：C4. 家庭插座最多可以同时接入几台电器？A. 1B. 2C. 3D. 取决于电源开关答案：C5. 在爆炸性材料附近，以下哪项做法是正确的？A. 使用易燃气体打扫清洁B. 使用自来水清洗C. 停止使用电器D. 将电器关闭后继续使用答案：C二、填空题1. 安全用电中，用符合标准的________和________是非常重要的。

答案：电线，插座2. 安全用电要避免使用________电线，以防止发生火灾。

答案：老化/损坏3. 长时间使用电器会导致电器________，从而引发安全事故。

答案：过热4. 家庭中应定期检查________的使用情况，确保安全用电。

答案：插座5. 发现家中电器出现故障时，应立即________并拔掉电源插头。

答案：停止使用三、简答题1. 请列举三种常见的安全用电隐患，并说明如何预防。

答案：a. 插座过载：使用过多电器插入同一个插座，导致插座过载。

预防方法是合理安排用电负荷，避免一次性使用过多电器或使用功率过大的电器。

b. 电线老化：长期使用的电线容易出现老化、损坏，增加火灾发生的风险。

预防方法是定期检查电线的状态，发现老化或损坏应及时更换。

c. 不规范的用电行为：如湿手触摸电器开关、将电器插头插在插座前不切断电源等不规范的用电行为会增加触电等安全事故的发生概率。

预防方法是加强安全用电知识的宣传和教育，提高用电安全意识。

家庭安全用电试题及答案一、选择题1. 当发生家庭用电意外事故时，应先：A. 尽快拔掉电源插头B. 大声呼救C. 用水泼灭明火D. 打开窗户散发烟雾答案：A2. 家庭中电线有破损时，应该：A. 用胶布缠绕修复B. 用绝缘胶带包裹覆盖C. 自行修理D. 立即请专业电工处理答案：D3. 室内使用的电器线路负荷过重时，可能会引发：A. 线路跳闸B. 线路断裂C. 线路漏电D. 线路短路答案：A4. 家庭中使用电热水器时，应该怎样做？A. 把插头插好即可，无需注意其他B. 需要定期检查漏电情况C. 可随意更改设置温度D. 在用电热水器时，可以同时使用其他高功率电器答案：B5. 家庭中安装的燃气灶使用时，应该注意：A. 随时保持燃烧器具清洁B. 固定好燃气管道，防止松脱C. 定期检查煤气进气阀D. 每次使用后迅速关闭煤气阀门答案：D二、判断题1. 家庭用电安全是每个家庭成员的责任。

B. 错答案：A2. 家庭电器线路负荷过重是造成火灾的常见原因之一。

A. 对B. 错答案：A3. 家庭中出现电路漏电时，可以无视不管。

A. 对B. 错答案：B4. 电器绝缘材料破损可能引发触电事故。

A. 对B. 错答案：A5. 家庭使用的电器在使用完毕后，插头不拔也不会对安全造成影响。

A. 对答案：B三、简答题1. 家庭中应如何正确使用插座？答案：正确使用插座包括以下几点：- 不超负荷插座，避免线路跳闸或过热引发火灾。

- 插拔电器时，要握住插头插拔，不要拉扯电线。

- 使用插座时，避免接触水或湿润的环境，以防触电事故发生。

- 定期检查插座是否有松动或破损，及时修理或更换。

2. 家庭中应如何安全使用燃气灶？答案：安全使用燃气灶需要注意以下几点：- 燃烧器具使用前要清洁，避免杂物堆积引发火灾。

- 安装时，要确保煤气管道固定好，防止松脱。

- 使用后，要及时关闭煤气阀门，避免煤气泄漏引发事故。

- 定期检查燃气管道是否有破损，如有问题要及时修理。
