SC200型施工升降机基础施工方案第一步:基坑开挖在安装施工升降机前,首先需要进行基坑开挖。
基坑的大小以及深度应符合施工升降机的设计要求。
开挖完成后,需要清理基坑内的杂物和泥土,并确保基底平整、牢固。
第二步:基础浇筑在基坑开挖完成后,需要进行基础浇筑。
首先,在基坑底部铺设一层砂浆,以增加基础的稳定性。
然后在砂浆上搭建钢筋网格,并进行钢筋绑扎。
最后,将混凝土倒入基坑内,进行振捣和抹平,使得基础表面平整。
第三步:固定螺栓安装在基础浇筑完成之后,需要在基础上安装固定螺栓。
固定螺栓起到固定施工升降机底座的作用。
首先,在基础表面钻孔,然后将固定螺栓插入孔内,并进行固定。
第四步:底座安装在固定螺栓安装完成后,需要进行施工升降机底座的安装。
底座是将施工升降机与基础连接在一起的组件。
首先,将底座放置在固定螺栓上,并确保底座与固定螺栓对齐。
然后,使用扳手等工具将底座固定在固定螺栓上。
第五步:导轨安装在底座安装完成后,需要进行导轨的安装。
导轨是施工升降机上下行的通道,起到引导作用。
首先,在底座上固定导轨支架,然后将导轨安装在导轨支架上,并确保导轨的平整度和固定性。
第六步:电气系统安装在导轨安装完成后,需要进行电气系统的安装。
电气系统包括电机、控制柜、电缆等设备。
首先,将电机安装在施工升降机上,并连接好电缆。
然后,将控制柜安装在合适的位置,并连接好电缆。
第七步:升降平台安装在电气系统安装完成后,需要进行升降平台的安装。
升降平台是施工升降机的工作部分,用于运送人员和物料。
首先,将升降平台放置在导轨上,并确保平台与导轨的配合良好。
然后,将升降平台与电机连接,并进行试运行,确保升降平台的运行正常。
第八步:安全保护设施安装在施工升降机安装完成后,需要进行安全保护设施的安装。
安全保护设施包括安全门、防护栏等。
首先,将安全门安装在升降平台的入口处,并设置好开关。
然后,在升降平台的四周安装防护栏,并确保栏杆的固定牢固。
最后,进行系统检查和调试,确保施工升降机的各项功能正常。

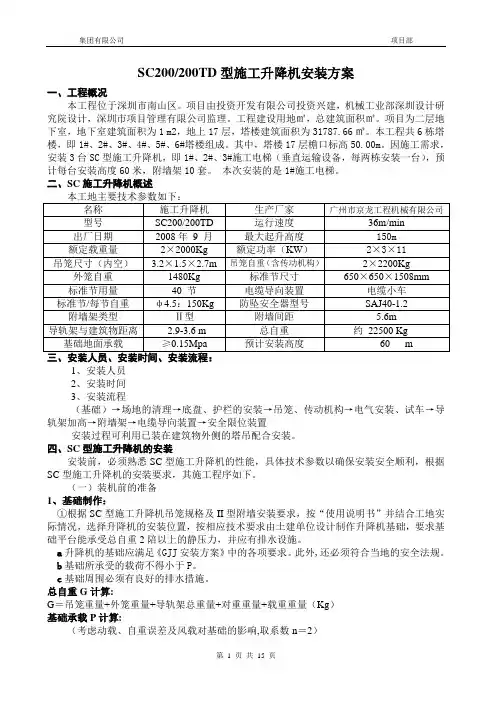

SC200/200TD型施工升降机安装方案一、工程概况本工程位于深圳市南山区。
项目由投资开发有限公司投资兴建,机械工业部深圳设计研究院设计,深圳市项目管理有限公司监理。
工程建设用地㎡,总建筑面积㎡。
项目为二层地下室,地下室建筑面积为1 m2,地上17层,塔楼建筑面积为31787.66㎡。
本工程共6栋塔楼,即1#、2#、3#、4#、5#、6#塔楼组成。
其中,塔楼17层檐口标高50.00m。
因施工需求,安装3台SC型施工升降机,即1#、2#、3#施工电梯(垂直运输设备,每两栋安装一台),预计每台安装高度60米,附墙架10套。
本次安装的是1#施工电梯。
二、SC施工升降机概述1、安装人员2、安装时间3、安装流程(基础)→场地的清理→底盘、护栏的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置安装过程可利用已装在建筑物外侧的塔吊配合安装。
四、SC型施工升降机的安装安装前,必须熟悉SC型施工升降机的性能,具体技术参数以确保安装安全顺利,根据SC型施工升降机的安装要求,其施工程序如下。
(一)装机前的准备1、基础制作:①根据SC型施工升降机吊笼规格及II型附墙安装要求,按“使用说明书”并结合工地实际情况,选择升降机的安装位置,按相应技术要求由土建单位设计制作升降机基础,要求基础平台能承受总自重2陪以上的静压力,并应有排水设施。
a升降机的基础应满足《GJJ安装方案》中的各项要求。
此外,还必须符合当地的安全法规。
b基础所承受的载荷不得小于P。
c基础周围必须有良好的排水措施。
总自重G计算:G=吊笼重量+外笼重量+导轨架总重量+对重重量+载重重量(Kg)基础承载P计算:(考虑动载、自重误差及风载对基础的影响,取系数n=2)P =G×n(Kg)∵ 1 Kg = 0.0098 k N∴P = G×2×0.0098= G×0.02 k N例:SC200/200TD型升降机,高度为100米,Ⅱ型附墙架。
SC200/200普通施工升降机基础方案编制:审核:批准:日期:广州市特威工程机械有限公司GUANGZHOU TEWEI ENG.MACHINERY CO.,LTD一、SC型施工升降机参数表:二、基础制作及基础预埋座布置II型附墙L=3100~3600mm A=6000mm B=4000mmA基础预埋座(厂家提供)基础技术要求1.基础承受的载荷能力应大于P:P=(吊笼重+外笼重+导轨架重+载重)×0.02 (kN)2.混凝土基础板下地面的承载力应大于0.15Mpa 。
3.双层钢筋网:钢筋直径12mm,间距200mm,两层钢筋互相连接为一体。
4.L距离为根据实际情况确定(L=2900~3600mm)。
5.基础预埋座应全部埋入混凝土基础板内,并与预埋钢筋焊接为一体。
6.基础预埋座4个M24螺纹孔不能堵塞,预埋后螺纹孔与混凝土表面平齐。
7.混凝土砼号不低于C30。
8.基础周围需考虑排水措施。
三、升降机基础制作:基础制作(1)、总自重计算G= + + + (2)、基础承载P计算(考虑动载、自重误差及风载对基础的影响,取系数n=2)吊笼重(含传动):2×2000kg外笼重:1500kg导轨架总重:150×66=9900kg载重重:2×2000kg基础承载等于P=G×0.02kN=(2×2000+1500+9900+2×2000)×0.02kN=388kN升降机的制作的基础必须能够承受最大压力Pmax=388KN,另地面承受的压力不得小于0.15MPa。
四、升降机安装示意:五、如升降机安装在楼板,楼板受力不够则必须增加顶撑:楼板顶撑布置图支撑系统立杆稳定性验算假设基础下的每根立杆支撑均匀受力,立杆的轴向压力设计值N=388/132=2.94kN 计算立杆的截面回转半径:i = 1.58 cm;μ--模板支架等效计算长度系数,取1.55;k --计算长度附加系数,取值为1.155因步距为1.0m,计算长度,由公式l o = k×μ×h 确定:l0 =1.79m;长细比 l o/i =113.3;轴心受压立杆的稳定系数φ,由长细比l o/i 的计算结果查表得到:φ=0.496;立杆净截面面积:A = 4.89 cm2;立杆净截面模量(抵抗矩) :W = 5.08 cm3;钢管立杆抗压强度设计值:[f] =205 N/mm2;σ =2940/(0.496×489)=12.1N/mm2;立杆稳定性计算σ=12.1N/mm2小于立杆的抗压强度设计值[f]= 205 N/mm2,满足稳定性要求!参考以下标准:1、GB/T 10054-2005 《施工升降机》2、GB/T 26557-2011 《吊笼有垂直导向的人货两用施工升降机》3、JGJ 130-2001 《建筑施工扣件式钢管脚手架安全技术规范》4、GB3811 《起重机设计规范》。
工业用房及配套设施项目施工升降机专项施工方案附录编制单位:编制人:目录第一章工程概况 (2)二、施工平面布置 (4)三、施工要求 (4)四、技术保证条件 (4)五、工艺流程 (5)六、施工方法 (6)七、操作要求 (7)八、检查要求 (9)第二章、施工安全保证措施 (9)一、组织保障措施 (10)二、技术措施 (13)第三章、验收要求 (15)一、验收标准 (15)二、验收程序 (16)三、验收内容 (16)四、验收人员 (18)第四章、施工升降机加固计算书 (19)配筋示意图 (21)支撑立面图 (22)第一章工程概况1.1 项目基本信息1.2 项目工程概况总建筑面积为46297.92m²,设计使用年限:50年;地上/地下层数:-1F,抗震等级:二级;结构类型:框架;建筑场地类别:Ⅱ类;层高11层,建筑高度:1号楼A单元36.15m,1号楼B单元36.15m,二号楼36.45m;抗震设防烈度:7度;耐火等级:二级;建筑结构安全等级:二级。
1.3、危大工程概况和特点本工程为商业、多层和高层住宅楼,结构类型为框架、框—剪力墙结构,各单体工程阳台多,结构悬挑部位多,受力复杂,施工升降机的要选好位置,方便材料运输,保证附着节点受力可靠;本工程部分施工升降机基础作用在回填土上,故要确保回填土的施工质量,保证地基承载力,表面出现地基不均匀沉降;本工程部分施工升降机基础设置在地下室顶板上,设计时应考虑基础对结构的影响。
施工升降机计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计标准》GB50005-20176、《钢结构设计标准》GB50017-20177、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、SCD200/200J施工升降机使用说明书二、施工平面布置三、施工要求1、施工升降机位置选择的原则:满足使用功能及砌筑阶段装修阶段工程量。
SC200/200施工升降机安装方案1.施工升降机的主要参数1.1施工升降机的类型为SC200/200,额定载重量为2T,最大安装载重量为1T。
1.2施工升降机桥箱净空尺寸为3000*1300*2550mm(长*宽*高)。
1.3施工升降机准用高度为150m,现用高度为60m.1.4 施工升降机提升速度为0~38m/min。
2、施工升降机的基础荷载。
SC200/200施工升降机垂直压力P=53t,该施工升降机安装在由土建部门按使用说明要求振捣浇筑的混凝土基础上,混凝土基础上表面平整度允许偏差为10mm。
3、施工升降机的安装和有关的必要说明3.1 用现场塔吊把施工升降机的基础底架就位于混凝土基础平面上。
3.2装上三节标准节,在两个方向上检查标准节垂直度,保证垂直度≤5/10000,并装上避震弹簧。
3.3用现场塔吊把吊笼缓慢就位于基础上,按要求进行安装和固定,并在稍高位置上装上限位装置,以保证吊笼不接触地面。
3.4用现场塔吊把三节标准节吊到吊笼顶,接通电源后,由一名司机、两名起重工进行反复的自行安装,直到预定高度。
加高同时,应按规定安装附墙和立柱管。
3.5在最后一节标准节安装完毕后套上盖子。
3.6项目部应预留合适场地安装围栏。
3.7安装时必须注意,SC200/200施工升降机的自由端悬空高度不得超过9m。
3.8标准节连接时,导向锥面应涂上润滑油,螺栓拧紧力矩为350N.m。
3.9吊笼升降时,安装吊杆上不得挂有标准节。
运送附墙架和管子支撑时,必须注意吊笼的安全,防止碰撞。
3.10进行正常工作运行前,安装并调整限位撞块。
3.11施工升降机进行电器安装和调试。
3.12施工升降机在安装完成后必须进行坠落试验,切实不超过1.2m制动距离。
3.13施工升降机在按公司”安装后验收和交付使用制度”进行安装技术试验和验收,并填写好“施工升降机安装质量验收书”。
4.加高及附墙4.1 SC200/200的自由端使用高度≤9m,加高方法参照使用说明书。
SC200/200 型施工升降机施工升降机安装、拆除方案长兴湾16#地项目部2011年 3 月20 日总则SC200/200型施工升降机基础根据使用总高度以及土壤耐压力而定基础图中各项尺寸。
此外,混凝土基础的施工还必须符合当地的有关安全法规及通过特种设备的安全检测。
一、工程名称:长兴湾16#地6#-10#楼二、工程概况:本工程为框架结构,6#、7#楼地上16层,地下一层,8#、9#楼地上17 层,地下一层,10#楼地上15 层,总建筑面积40548.35M2。
三、基础计算1.基础计算计算简图取四个地脚孔中心所围面积,简图如下:升降机有四个工况:正常工作状态,安装状态,事故状态,非工作状其中以正常工作状态中轿厢在底部的工况对基础最为不利,此时基础承载:N =(G吊笼重+ G底笼+ G导轨架总重+ G对重+ G额定载重)X 1.4 =(30+24+58+25+40) X 1.4 =247.8KNM = M风+ M吊笼重+ M额定载重此三项按一次超静定计算下端处:1 2M风二—X q 风X L8= -X 0.2 X 928=2.03 KN m=1 (26 1.108) (1 2 =3.6 KN m M=2.03+3.6=5.63 KN m 根据以上外载N 、M 作以下验算: 2. 底面积验算 N G npr式中: N=247.8KNG —基础混凝土重G=R V =2.5 0.25 3.8 5.6=133 KN[P]---- 基础允许承载能力一般为100KN mP= ^-G =247.8 空=17.89KN < [P]D 5.6X3.83.基础底面上的应力CT max N G 6M -------- + ----- A B A 2B 247.8 133 + 6 5.63 18.178 KN5.6 3.8 5.62 3.8 N +G (X minA B 6M _ 247.8+133 6 汉 5.63 =仃61 KNA 2B 5.6 3.8 5.623.8満足条件: (T max _ 1.2 [P]min _ 17.61二 18.178=0.94.板厚验算 混凝土板上平面到最下面钢筋距离为 h o,则:h eK -Q C M 吊笼重+ M 额定载重二丄M (1- 3 2式中:K:冲切强度参数取2.2Q c:单边冲切破坏载荷2X 18.178=83.958 KN Q= Cf ax=(1.51 3.8-1.058 )R:抗拉强度500 #水泥R L=2.45N mrmb p:冲切锥体b p=b+h)=760+(250-35)=975mm. 2.2110000 “匚WOh 0= =135.078mm0.75X2.45X975満足设计要求四、基础图:见下图札厂5Or M ? 1 J O.I/LO A1'-,五、基础设置方案方案:混凝土基础在地面上六、附墙架计算附墙架作用建筑物上力F的计算:F=L 60000 NB x2.051N=0.102kg附墙架与墙壁的连接型式1. 墙壁上的预埋件相连接 2 .用穿墙螺栓固定3. 预埋螺栓 4 .钢结构焊接根据现场的实际施工进度以及现场的预埋位置是或准确来确定各附墙架的连接型式。

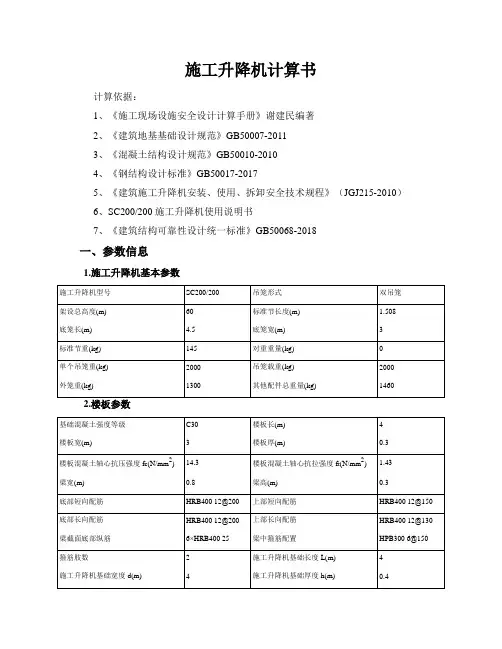

施工升降机计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《钢结构设计标准》GB50017-20175、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)6、SC200/200施工升降机使用说明书7、《建筑结构可靠性设计统一标准》GB50068-2018一、参数信息1.施工升降机基本参数导轨架重(共需40节标准节,标准节重145kg):145kg×40=5800kg,施工升降机自重标准值:P k=((2000×2+1300+0×2+1460+5800)+2000×2)×10/1000=165.6kN;施工升降机自重设计值:P=n×P k=2.1×165.6=347.76kN;施工升降机基础自重设计值:P j=γ0×1.3×L×d×h×25=1×1.3×4×4×0.4×25=208kN基础底部覆土自重设计值:P t=γ0×1.3×γ×h s×L×d=1×1.3×19×1.5×4×4=592.8kNP=P+P j+P t=347.76+208+592.8=1148.56kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。
根据板的边界条件不同,选择最不利的板进行验算。
(按荷载满布,且计算板约束条件为两边固支,两边铰支考虑)楼板长宽比:Lx/Ly=3/4=0.751、荷载计算楼板均布荷载:q=1148.56/(4.5×3)+1×1.3×25.1×0.3=94.868kN/m22、混凝土顶板配筋验算依据《建筑施工手册》(第四版):单位长度弯矩值:M xmax=0.039×94.868×32=33.298kN·mM ymax=0.0189×94.868×32=16.137kN·mM0x=-0.0938×94.868×32=-80.087kN·mM0y=-0.076×94.868×32=-64.889kN·m混凝土的泊桑比为μ=1/6,修正后求出配筋。
目录一、工程概况及编制说明 (2)二、SC型施工升降机概述及主要技术参数 (2)三、安装流程 (2)四、SC型施工升降机安装 ···································· 3-11五、安全措施及注意事项······································ 11-12六、现场配合工作 (12)七、维修保养与定期检查······································ 12-13八、附件··························································· 14-15SC型施工升降机施工方案一、工程概况及编制说明1、郑村城中村改造工程12#楼,因施工需要,在12#楼北面33-35轴安装一台SC200/200型施工升降机,预计安装高度约为米,附墙架5套。
目录一、编制依据 (2)二、工程概况 (2)1、建设工程简介 (3)2、主要楼栋层数及建筑高度 (3)3、施工项目简况 (3)4、施工升降机安设计划 (4)5、施工升降机的附着安装计划 (4)三、SC200/200型施工升降机概况 (5)四、升降机的竖向荷载概况 (6)1、升降机重量计算 (6)2、附墙架、电缆导向装置 (6)3、升降机最大总重量 (6)五、基础设计 (7)1、基础范围及类型 (8)2、回填区域基础的做法 (9)3、天然基础的设计 (9)4、基础底板置于地下室顶板的设计 (12)5、地下室顶板处承载力验算 (13)六、基础底板支顶加固计算 (14)1、基础顶板下支的撑系统 (14)2、加固支撑脚手架验算 (15)3、计算结果 (21)4、混凝土强度验算 (21)七、施工升电梯基础施工 (22)八、现场安全防护措施 (22)后附施工电梯基础图、及立面图施工升降机基础施工方案一、编制依据1、重庆长风机械制造有限责任公司《SC200/200施工升降机使用说明书》2、《建筑机械安全技术规程》JGJ33-20013、《建筑施工安全检查标准》JGJ59-20114、《建筑施工手册》第四版5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、重庆市建筑起重机械安全监督管理实施细则7、南湖xxx建设项目设计图二、工程概况1、建设工程简介拟建项目共48栋建筑物,其中有25栋高层建筑为住宅、酒店等,主体楼层数为15层~31层,裙楼商业用房的楼层数为1~3层。
主楼的结构类型均为剪力墙结构;23栋多层建筑为商业用、房幼儿园及配套用房,楼层数量为3层或~4层,采用框架结构。
2、主要楼栋层数及建筑高度3、施工项目简况4、施工升降机安设计划本方案将对一区、二区的8栋高层建筑的室外施工升降机的基础作叙述,一区1#楼、2#楼这两栋高层建筑的室外施工升降机的基础置于回填土区域,二区除8#、9#楼这两栋高层建筑的室外施工升降机置于地下室顶板上外,其余楼栋的室外升降机均设置于回填土区域。
