直流单臂电桥和直流双臂电桥使用方法及注意事项电桥是常用仪器,它的主要特点是灵敏度和准确度高,分为直流电桥和交流电桥两大类。
直流电桥主要用于测量电阻,根据结构不同,又可分为单臂电桥和双臂电桥两种。
交流电桥主要用于测量电容、电感和阻抗等参数。
万用阻抗电桥兼有直流电桥和交流电桥的功能。
I×R数字测量仪则是一种高性能的自动阻抗测量电桥。
直流单臂电桥直流单臂电桥又称惠斯登电桥,是一种精密测量中值电阻(1Ω~1MΩ的直流平衡电桥。
通常用来测量各种电机、变压器及电器的直流电阻。
常用的有QJ23型携带式直流单臂电桥,图1为它的面板图。
图1 QJ23型直流单臂电桥面板图①直流单臂面板图说明a、比率臂转换开关共分七挡,分别是0.001,0.01,0.1,1,10,100,1000。
b、比较臂转换开关由四组可调电阻串联而成,每组均有九个相同的电阻,分别为九个1Ω,九个10Ω,九个100Ω,九个1000Ω。
调节面板上的四个读数盘,可得到0~99990范围内任意一个电阻值(其最小步进值为1Ω)。
c、被测电阻接线端钮。
d、按钮开关。
B为电源开关,G为检流计支路开关。
电桥不用时,应将G锁住(顺时针旋转),以免检流计受振损坏。
e、检流计机械调零旋钮。
f、外接电源接线端钮。
g、检流计短路片及内、外接端钮。
当使用机内检流计时,短路片应与“外接”端连接。
当使用外接检流计时,短路片应与“内接”端连接。
外接检流计从“外接”端与公共端接入。
②单臂直流电桥测量步骤a、将检流计锁扣打开,调节机械调零旋钮,使检流计指针指向零。
b、接上被测电阻Rx,根据It阻值范围选择适当倍率,使最高倍率(×1000))示数不为零为宜。
c、测量时,先按下电源按钮“B”,再按下检流计按钮“G”,若检流计指针偏向“+”,则应增大比较臂电阻;若指针偏向“-”,则应减小比较臂电阻。
调解平衡过程中不能把检流计按钮按死,待调到电桥接近平衡时,才可将检流计按钮锁定进行细调,直至指针调零,电桥达到平衡。

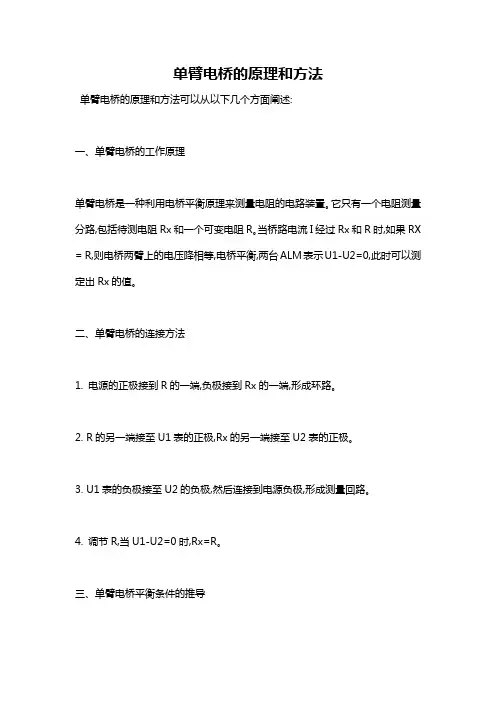

单臂电桥的原理和方法
单臂电桥的原理和方法可以从以下几个方面阐述:
一、单臂电桥的工作原理
单臂电桥是一种利用电桥平衡原理来测量电阻的电路装置。
它只有一个电阻测量分路,包括待测电阻Rx和一个可变电阻R。
当桥路电流I经过Rx和R时,如果RX = R,则电桥两臂上的电压降相等,电桥平衡,两台ALM表示U1-U2=0,此时可以测定出Rx的值。
二、单臂电桥的连接方法
1. 电源的正极接到R的一端,负极接到Rx的一端,形成环路。
2. R的另一端接至U1表的正极,Rx的另一端接至U2表的正极。
3. U1表的负极接至U2的负极,然后连接到电源负极,形成测量回路。
4. 调节R,当U1-U2=0时,Rx=R。
三、单臂电桥平衡条件的推导
假设电源电压为E,根据基尔霍夫定律,我们有: I*R = U1, I*Rx = U2
当电桥平衡时,U1=U2
则:I*R = I*Rx
因为此时电流I相同,所以:R = Rx
这就是单臂电桥平衡的理论条件。
四、单臂电桥的使用注意事项
1. 调节R时要缓慢细致,以得到精确平衡。
2. 保证Rx两端连接可靠,避免接触电阻影响。
3. 电源电压要稳定,避免浮动影响平衡点。
4. U表精度越高,测量结果越准确。
总之,单臂电桥利用简单的理论与电路,就可以准确测量未知电阻,是一种非常实用的电桥测量方法。
直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥(Digital Force Balance Bridge)是一种新型测试仪器,它由电子源、功率差分器、示波器以及力传感器等部件组成,用于测量机械结构的运动特性、质量、固有频率、谐振特性、碰撞损伤等方面的参数。
下面介绍直流单臂电桥的使用方法:
一、安装环境
1、接线:将电子源、功率差分器、示波器以及力传感器进行接线,连接好各种电子元件,检查接线是否正确,确保直流单臂电桥正常工作。
2、位置:将直流单臂电桥设置在被测物体的旁边,确保被测物体不会受到外界的干扰,保证测试的准确性。
3、调试:将电子源设置好,并调试功率差分器,示波器和力传感器,使得这些部件的各项参数符合要求。
二、测量程序
1、输入信号:将所需要测试的信号输入到直流单臂电桥,并使这些信号通过功率差分器经过变换,得到测试所需要的信号。
2、调参:根据被测物体的参数,调整功率差分器、示波器以及力传感器的参数,确保测试的精度。
3、测量:通过力传感器测量被测物体的参数,并经过示波器对测量的信号进行显示,从而可以得到被测物体的运动参数。
4、结果分析:根据示波器的显示结果,对被测物体的运动参数
进行分析,从而得出测量结果。
以上就是关于直流单臂电桥的使用方法。
在使用前,需要对各个元件进行安装、接线以及调试,然后根据所测量的参数进行调参,最后通过力传感器测量完成测试,并根据示波器显示的结果分析得出结论。
直流单臂电桥又称惠斯登电桥,是一种精密测量中值电阻(1Ω~1MΩ的直流平衡电桥。
通常用来测量各种电机、变压器及电器的直流电阻。
常用的有QJ23型携带式直流单臂电桥。
1.什么是直流单臂电桥直流单臂电桥又称惠斯登电桥,是一种精密测量中值电阻(1Ω~1MΩ的直流平衡电桥。
通常用来测量各种电机、变压器及电器的直流电阻。
2.直流单臂电桥的工作原理被测电阻RX和标准电阻R2、R3、R4 组成电桥的4个臂,接成四边形,在四边形顶点cd间接入检流计P,在另一-对顶点ab间接入电池E,在测量时按下按钮SB接通电源,调节标准电阻R2、R3、R4 使检流计指示为0,则c点电位和d点电位相等,且I1=I2,l3=I4,因此:Uab=Ucd即I1RX=I4R4Ucb=Udb即I2R2=I3R3两式相比的:Rx =R4*R2/R3电阻R2和R3的比值通常配成固定的比例,称为电桥的比率臂,电阻R4称为比较臂。
在测量时,首先选取一定的比率臂,然后调节比较臂使电桥平衡,则比率臂倍率和比较臂读数值的乘积就是被测电阻的数值。
电桥是比较精密的测量仪器,如果使用不当,会影响测量结果及损坏仪器。
用电桥测量电阻时,不准带电测量。
3.直流单臂电桥的使用方法(1)使用前先将仪器放置水平,把检流计锁扣打开,应用零位调节器把指针准确调至零位。
(2)用短的较粗连接导线将被测电阻接人,接头应接触紧密。
(3)估计被测电阻大致的数值,选择合适的倍率,然后用各个旋钮调节,使每只旋钮有可读数以保证被测电阻的准确。
(4)进行测量时,应先按下电源按钮,经过一-定时间后再按下检流计P按钮,此时检流计偏转,若发现检流计指针向“+”方向偏转,应增大比较臂电阻,反之,若检流计指针向“-”方向偏转,应减少比较臂电阻。
如此反复调节比较臂电阻直至检流计指针为零,此时被测电阻=比率臂x比较臂电阻。
(5)测量电感线圈的直流电阻时,先按下电流按钮后按下检流计按钮。
测量完毕,先松开检流计按钮,后松开电源按钮,以免被测线圈产生自感电压而损坏检流计。
【学员活动:学员通过观察了解电桥的分类】二、直流单臂电桥的结构
【教师活动:电脑投影:单臂电桥的原理图】给予一定的指导。
【学员探究活动:讨论电桥平衡时电路中存在的电压和电流平衡
方程式从而得出电桥的测量原理】 BC AB I I = DC AD I I =
字:左丽霞教研组长签字:孙建东审定日期:20065年 11 月 6 日教务主任签字:李丽
附表一:交流电动机参数测量及评价评分表
学生姓名:班级:课程名称:
附表二:交流电动机参数测量及记录分析表
备注:空载电流平衡度和直流电阻平衡度的计算公式:
)(31
W V u av R R R R ++=
%100min
max ⨯-av R R R
)(31000W V u av I I I I ++=
%1000⨯-av
av
W I I I。

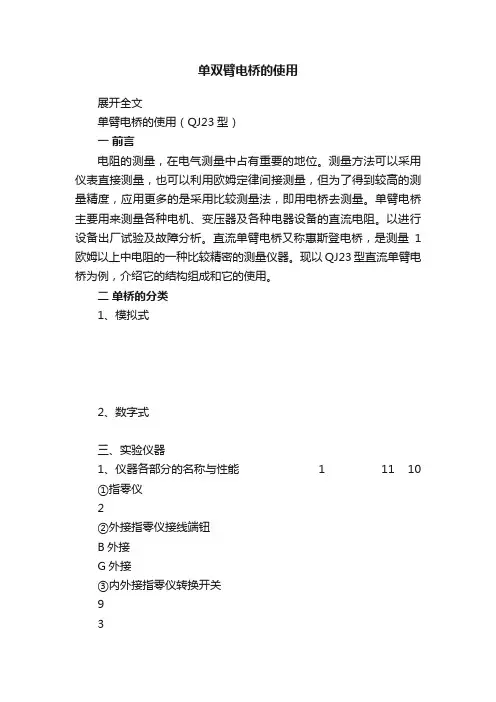

单双臂电桥的使用展开全文单臂电桥的使用(QJ23型)一前言电阻的测量,在电气测量中占有重要的地位。
测量方法可以采用仪表直接测量,也可以利用欧姆定律间接测量,但为了得到较高的测量精度,应用更多的是采用比较测量法,即用电桥去测量。
单臂电桥主要用来测量各种电机、变压器及各种电器设备的直流电阻。
以进行设备出厂试验及故障分析。
直流单臂电桥又称惠斯登电桥,是测量1欧姆以上中电阻的一种比较精密的测量仪器。
现以QJ23型直流单臂电桥为例,介绍它的结构组成和它的使用。
二单桥的分类1、模拟式2、数字式三、实验仪器1、仪器各部分的名称与性能 1 11 10①指零仪2②外接指零仪接线端钮B外接G外接③内外接指零仪转换开关93④测量盘调零外接外接⑤电源按钮⑥指零仪按钮8内接内接⑦被测电阻接线端钮⑧内、外接电源转换开关A×1000A×100A×10A×14⑨外接电源接线端钮⑩量程倍率开关灵敏度⑾指零仪零位调整器76512⑿灵敏度调节图一2、使用方法①、先将检流计的锁扣打开(内外),调节调零器把指针调到零位。
②、把被测电阻接在“”的位置上。
要求用较粗较短的连接导线,并将漆膜刮净。
接头拧紧,避免采用线夹。
因为接头接触不良将使电桥的平衡不稳定,严重时可能损坏检流计。
③、估计被测电阻的大小,选择适当的桥臂比率,使比较臂的四档都能被充分利用。
这样容易把电桥调到平衡,并能保证测量结果的4位有效数字。
④、先按电源按钮B,(锁定)再按下检流计的按钮G(点接)。
在电桥调平衡过程中,不要把检流计按钮按死,应是每改变一次比较臂电阻,按一次按钮测量一次,直至检流计偏转较小时,再按死检流计按钮。
⑤、调整比较臂电阻使检流计指向零位,电桥平衡。
若指针指“+”,则需增加比较臂电阻,针指向“-”,则需减小比较臂电阻。
⑥、读取数据:比较臂比率臂=被测电阻⑦、测量完毕,先断开检流计按钮,再断开电源按钮,然后拆除被测电阻,再将检流计锁扣锁上,以防搬动过程中损坏检流计。

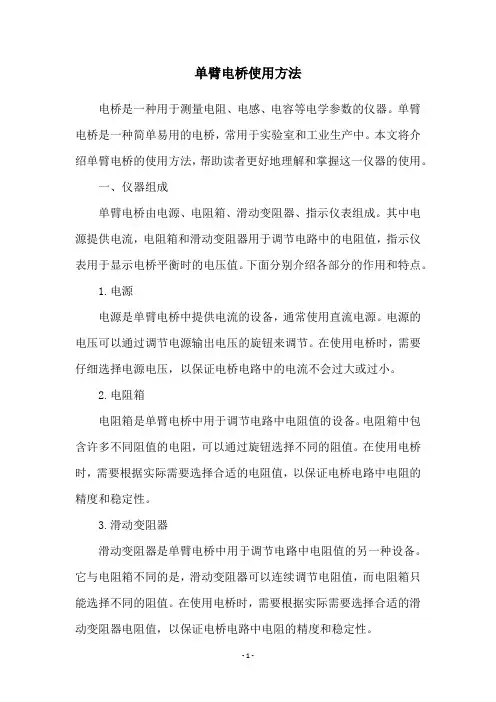

单臂电桥使用方法电桥是一种用于测量电阻、电感、电容等电学参数的仪器。
单臂电桥是一种简单易用的电桥,常用于实验室和工业生产中。
本文将介绍单臂电桥的使用方法,帮助读者更好地理解和掌握这一仪器的使用。
一、仪器组成单臂电桥由电源、电阻箱、滑动变阻器、指示仪表组成。
其中电源提供电流,电阻箱和滑动变阻器用于调节电路中的电阻值,指示仪表用于显示电桥平衡时的电压值。
下面分别介绍各部分的作用和特点。
1.电源电源是单臂电桥中提供电流的设备,通常使用直流电源。
电源的电压可以通过调节电源输出电压的旋钮来调节。
在使用电桥时,需要仔细选择电源电压,以保证电桥电路中的电流不会过大或过小。
2.电阻箱电阻箱是单臂电桥中用于调节电路中电阻值的设备。
电阻箱中包含许多不同阻值的电阻,可以通过旋钮选择不同的阻值。
在使用电桥时,需要根据实际需要选择合适的电阻值,以保证电桥电路中电阻的精度和稳定性。
3.滑动变阻器滑动变阻器是单臂电桥中用于调节电路中电阻值的另一种设备。
它与电阻箱不同的是,滑动变阻器可以连续调节电阻值,而电阻箱只能选择不同的阻值。
在使用电桥时,需要根据实际需要选择合适的滑动变阻器电阻值,以保证电桥电路中电阻的精度和稳定性。
4.指示仪表指示仪表是单臂电桥中用于显示电桥平衡时的电压值的设备。
指示仪表通常使用万用表或数字电压表。
在使用电桥时,需要将指示仪表连接到电桥电路中,以便显示电桥平衡时的电压值。
二、电桥平衡原理单臂电桥的平衡原理是基于欧姆定律和基尔霍夫定律的。
在电桥平衡时,电路中的电流通过电桥电路中的电阻和待测物体之间的电阻。
根据欧姆定律,电流和电阻之间存在线性关系。
在电桥平衡时,电桥电路中的电流会使电桥电路中的电阻产生电压降,这个电压降会被指示仪表检测到。
根据基尔霍夫定律,电桥电路中的电压和电流之间存在线性关系。
因此,通过调节电桥电路中的电阻,可以使电桥电路中的电压达到平衡状态,从而测量待测物体的电阻值。
三、电桥使用方法1.连接电路将电源、电阻箱、滑动变阻器和指示仪表依次连接起来,组成单臂电桥电路。

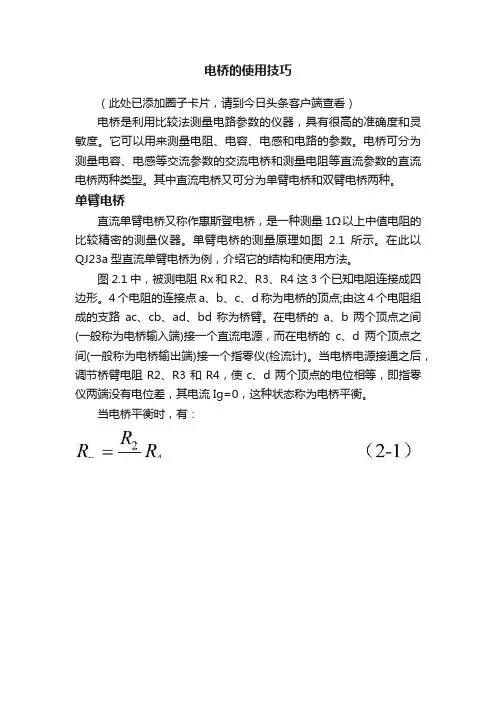

电桥的使用技巧(此处已添加圈子卡片,请到今日头条客户端查看)电桥是利用比较法测量电路参数的仪器,具有很高的准确度和灵敏度。
它可以用来测量电阻、电容、电感和电路的参数。
电桥可分为测量电容、电感等交流参数的交流电桥和测量电阻等直流参数的直流电桥两种类型。
其中直流电桥又可分为单臂电桥和双臂电桥两种。
单臂电桥直流单臂电桥又称作惠斯登电桥,是一种测量1Ω以上中值电阻的比较精密的测量仪器。
单臂电桥的测量原理如图2.1所示。
在此以QJ23a型直流单臂电桥为例,介绍它的结构和使用方法。
图2.1中,被测电阻Rx和R2、R3、R4这3个已知电阻连接成四边形。
4个电阻的连接点a、b、c、d称为电桥的顶点;由这4个电阻组成的支路ac、cb、ad、bd 称为桥臂。
在电桥的a、b 两个顶点之间(一般称为电桥输入端)接一个直流电源,而在电桥的c、d两个顶点之间(一般称为电桥输出端)接一个指零仪(检流计)。
当电桥电源接通之后,调节桥臂电阻R2、R3和R4,使c、d两个顶点的电位相等,即指零仪两端没有电位差,其电流Ig=0,这种状态称为电桥平衡。
当电桥平衡时,有:图2.1 单臂电桥的电路原理图式(2-1)中,R2/R3称为电桥的比率臂,电阻R4称为比较臂。
当电桥平衡时,可以由R2、R3和R4的电阻值求得被测电阻Rx。
为读数方便,制造时,使R2/R3的值为十进制倍数的比率,如0.1、1.0、10、100 等。
这样,Rx便为已知量R4的十进制倍数,便于读取。
用电桥测电阻实际上是将被测电阻与已知的标准电阻进行比较来确定被测电阻值,只要比率臂电阻和比较臂电阻R2、R3和R4足够精确,Rx 的测量准确度也就比较高。
直流单臂电桥的准确度分为0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。
由于式(2-1)是根据Ig=0得出的结论,所以指零仪必须采用高灵敏度的检流计,以确保电桥的平衡条件,从而保证电桥的测量精度。
教学设计电桥的测量原理:【电脑板书】被测电阻=比率臂x比较臂4、直流单臂电桥的简介【教师活动】【电脑投影:QJ23型直流单臂电桥的外观图片】请大家结合实物观察电桥的组成。
【电脑板书】 1、比较臂:4个档位,每个转盘有9个完全相同的电阻组成,分别构成可调电阻的个位、十位、百位和千位,总电阻从0---9999欧变化,所以电桥的测量范围为1---9999000欧姆。
2、比例臂:有7个档,即 ⨯0.001 ⨯0.01 ⨯0.1 ⨯1 ⨯10 ⨯100 ⨯1000 3、检流计G (调零):根据指针偏转,调节电桥平衡 4、按钮:电源按钮B (可以锁定) 、 检流计按扭G (点接)5、被测臂:接线端子R X 用于接被测电阻“内、外”接线柱:内接――锁检流计指针 外接――可以测量电桥的原理要求学生在教师的指导下,自主探究电桥的工作原理。
但推导过程只作一般了解。
学生熟悉电桥的面板结构和各部分组成的作用,可以更好的规范使用电桥。
了解内部构造和工作原理有助于学生更好的掌握电桥的使用通过PPT 展示QJ23型直流单臂电桥的外观图片让学生更直观的了解直流单臂电桥,为以后的实践操作课做好知识储备与兴趣。
5、电桥的使用方法【电脑详细板书】1、先将检流计的锁扣打开(内外),调节调零器把指针调到零位。
2、估计被测电阻的大小,选择适当的桥臂比率,使比较臂的四档都能被充分利用。
这样容易把电桥调到平衡,并能保证测量结果的4位有效数字。
3、把被测电阻接在“x R”的位置上。
要求用较粗较短的连接导线,并将漆膜刮净。
接头拧紧,避免采用线夹。
因为接头接触不良将使电桥的平衡不稳定,严重时可能损坏检流计。
4、先按电源按钮B,(锁定)再按下检流计的按钮G(点接)。
5、调整比较臂电阻使检流计指向零位,电桥平衡。
若指针指“+”,则需增加比较臂电阻,针指向“-”,则需减小比较臂电阻。
6、读取数据:比较臂⨯比率臂=被测电阻7、测量完毕,先断开检流计按钮,在断开电源按钮,然后拆除被测电阻,再将检流计锁扣锁上,以防搬动过程中损坏检流计。
单臂电桥使用方法及注意事项1. 什么是单臂电桥嘿,朋友们!今天咱们来聊聊单臂电桥,这个听起来有点高大上的东西其实很常见,尤其在电子实验室里。
单臂电桥简单来说就是一个用来测量电阻的工具。
你可能会想:“这和我有什么关系?”其实,电桥可不是只在实验室里晃荡的,它在我们的日常生活中也大有用处,比如检测电器的故障、校准仪器等等。
它的工作原理就像是个“小侦探”,能帮助我们精准找到电路里的问题。
2. 单臂电桥的使用方法2.1 基本步骤使用单臂电桥的时候,其实流程挺简单的。
首先,你得把电桥放在一个平稳的地方,别让它像个喝醉酒的小伙伴一样摇摇晃晃的。
接着,接上电源,这里要注意,电源的电压要和电桥的额定电压相匹配哦!再不然,电桥可就不高兴了,可能会出点小状况。
然后,我们把待测电阻连接到电桥的相应端口。
这里的小技巧就是,要确保连接良好,避免出现虚接的情况。
你知道的,虚接就像是搭讪时不小心把话题聊成了“天气”,可不太好。
接着,调节电桥的平衡,让指针稳稳地指在零点上。
这个过程可需要点耐心,但只要一切就绪,你会发现自己仿佛变成了个电阻测量大师。
2.2 注意事项不过,使用单臂电桥可不是只管操作就行,咱们还得留心一些细节。
比如,千万别把电桥放在潮湿的地方,水可不是它的好朋友。
如果不小心沾水了,嘿,后果可能会让你大跌眼镜。
还有啊,接线的时候也要注意极性,正负极接反了,电桥可能会“罢工”,这可就得不偿失了。
哦,对了,测量前最好先校准一下电桥。
就像你去健身房前要先热身一样,校准能让测量更加准确。
最后,使用完毕后,记得把电源关掉,避免浪费电,做个环保的小达人。
3. 小贴士与总结3.1 实用小贴士在这里,给大家分享几个小贴士,让你在使用单臂电桥时更得心应手。
首先,可以准备一个记事本,把每次测量的结果记录下来,方便以后查阅。
毕竟,谁会记得住所有的数据呢?而且记录下来就像在给自己的“电阻档案”加分,嘿嘿。
其次,定期对电桥进行维护,清理灰尘、检查连接线,保持它的最佳状态。
单臂电桥使用步骤
①先打开检流计锁扣,再调节指零仪,使指针位于零点。
②将被测电阻接到标有“Rx”的两个接线柱之间,根据被测电阻Rx的近似值(可先用万用表测得),选择合适的倍率,以便让比较臂的4个电阻都用上,使测量结果为四位有效数字,提高读数精度。
例如,Rx≈8Ω,则可选择倍率0.001,若电桥平衡时比较臂读数为8211Ω,则被测电阻Rx为
Rx=倍率×比较臂的读数=0.001×8211=8.211(Ω)
如果选择倍率为1,则比较臂的前3个电阻都无法用上,只能测得Rx=1×8=8(Ω),读数误差大,失去用电桥进行精确测量的意义。
③测量时,应先按电源支路开关“B”按钮,再按检流计“G”按钮。
若检流计指针向“十”偏转,表示应加大比较臂电阻;若指针向“—”偏转,则应减小比较臂电阻。
反复调节比较臂电阻,使指针趋于零位,电桥即达到平衡。
调节开始时,电桥离平衡状态较远,流过检流计的电流可能很大,使指针剧烈偏转,故先不要将检流计按钮按死,要调节一次比较臂电阻,然后按一下“G”,当电桥基本平衡时,才可锁住“G”按钮。
④测量结束后,应先松开“G”按钮,再松开“B”按钮。
否则,在测量具有较大电感的电阻时,因断开电源而产生的电动势会作用到检流计回路,使检流计损坏。
⑤电桥不用时,应将检流计锁扣锁住,以免搬运时震坏悬丝。
