Halar-ECTFE 工艺指导Halar-ECTFE 作业指导书halar 喷涂作业流程作业内容及重点一．工件检验 检查素材表面无气孔、变形、缝隙等焊接不良现象。
素材的边角最少2R，圆弧过渡。
二．前处理 1、打磨：把工件表面的毛刺、焊碴、尖角、锐角等用角磨机仔细打磨。
2、除油：空烧用420℃高温除油，按工件大小、轻重设定保温时间，彻底烧去素材残余油质。
（主要针对各种不锈钢、碳钢、铜、石墨、铝、烯有色金属）3、表面粗糙化：喷砂采用5至7公斤气压，20#金钢砂表面均匀喷砂三. 喷涂前处理1、向烤炉内架放工件。
2、用空气枪不低于5kg 压力，吹净喷砂表面余尘。
3、喷涂前素材预热干燥处理，除去表面残留水份。
四. 底漆.喷涂前准备 1、把所用喷涂底漆料提前10分钟进行硫化处理。
2、检查静电喷枪出粉量、静电、气压大小是否正常，如有异常问题要及时解决，保证喷涂顺畅3、带好防护口罩、眼镜和防尘服装。
五．底涂1、所用料为ECTFE 专用底漆，原料具体牌号为6514黑色粉末或6614。
2、喷涂膜厚约0.15毫米，烘烤温度为260℃。
六.上涂前准备工作 1、把所用喷涂底漆料提前10分钟进行硫化处理。
2、检查静电喷枪出粉量、静电、气压大小是否正常，如有异常问题要及时解决，保证喷涂顺畅3、带好防护口罩、眼镜和防尘服装。
七．上涂 1、所用料为ECTFE，原料牌号为6014透明粉末。
2、每次喷涂膜厚为0.15毫米至0.25毫米。
3、烧结温度250℃、保温和时间长短根据工件大小和轻重而定，反复喷涂和烧结一共需要4次左右。
八．涂层检测1、用膜厚仪测量膜厚是否达到要求。
2、目测表面是否有色差、沙粒、流挂等现象。
3、1毫米防腐层就采用6000伏电压垂直沿防腐层面低于50mm/s 的速度进行100%的探伤，不产生白色火花为合格。
九. 包装 用气泡膜和木盖保护喷涂面不受碰伤为标准。
Halar-ECTFE 作业指导书halar 喷涂作业流程作业内容及重点一．工件检验 检查素材表面无气孔、变形、缝隙等焊接不良现象。

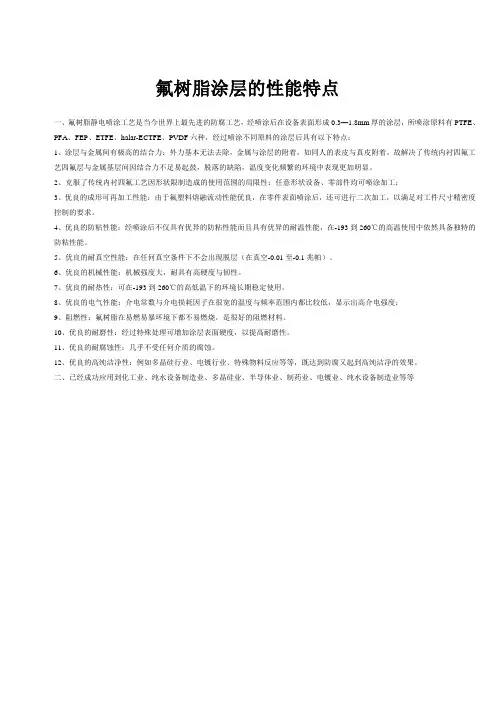

氟树脂涂层的性能特点一、氟树脂静电喷涂工艺是当今世界上最先进的防腐工艺，经喷涂后在设备表面形成0.3—1.8mm厚的涂层，所喷涂原料有PTFE、PFA、FEP、ETFE、halar-ECTFE、PVDF六种，经过喷涂不同原料的涂层后具有以下特点：1、涂层与金属间有极高的结合力：外力基本无法去除，金属与涂层的附着，如同人的表皮与真皮附着。
故解决了传统内衬四氟工艺四氟层与金属基层间因结合力不足易起鼓，脱落的缺陷，温度变化频繁的环境中表现更加明显。
2、克服了传统内衬四氟工艺因形状限制造成的使用范围的局限性：任意形状设备、零部件均可喷涂加工；3、优良的成形可再加工性能：由于氟塑料熔融流动性能优良，在零件表面喷涂后，还可进行二次加工，以满足对工件尺寸精密度控制的要求。
4、优良的防粘性能：经喷涂后不仅具有优异的防粘性能而且具有优异的耐温性能，在-193到260℃的高温使用中依然具备独特的防粘性能。
5、优良的耐真空性能：在任何真空条件下不会出现脱层（在真空-0.01至-0.1兆帕）。
6、优良的机械性能：机械强度大，耐具有高硬度与韧性。
7、优良的耐热性：可在-193到260℃的高低温下的环境长期稳定使用。
8、优良的电气性能：介电常数与介电损耗因子在很宽的温度与频率范围内都比较低，显示出高介电强度；9、阻燃性：氟树脂在易燃易暴环境下都不易燃烧，是很好的阻燃材料。
10、优良的耐磨性：经过特殊处理可增加涂层表面硬度，以提高耐磨性。
11、优良的耐腐蚀性：几乎不受任何介质的腐蚀。
12、优良的高纯洁净性：例如多晶硅行业、电镀行业、特殊物料反应等等，既达到防腐又起到高纯洁净的效果。
二、已经成功应用到化工业、纯水设备制造业、多晶硅业、半导体业、制药业、电镀业、纯水设备制造业等等铁氟龙静电喷涂粉;铁氟龙喷涂工艺说明；特氟龙喷涂工艺流程；。
特氟龙分为PTFE、FEP、PFA、ETFE几种基本类型: ·特氟龙PTFE：PTFE（聚四氟乙烯）不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。
·特氟龙FEP：FEP（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。
·特氟龙PFA：PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。
PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化学性使用领域。
·特氟龙ETFE：ETFE是一种乙烯和四氟乙烯的共聚物，该树脂是最坚韧的氟聚合物，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。
经过特氟龙涂装后，具有以下特性：烤炉片1、不粘性：几乎所有物质都不与特氟龙涂膜粘合。
很薄的膜也显示出很好的不粘附性能。
特氟龙分为PTFE、FEP、PFA、ETFE几种基本类型: ·特氟龙PTFE：PTFE（聚四氟乙烯）不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。
·特氟龙FEP：FEP（氟化乙烯丙烯共聚物）不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。
·特氟龙PFA：PFA（过氟烷基化物）不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。
PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化学性使用领域。
·特氟龙ETFE：ETFE是一种乙烯和四氟乙烯的共聚物，该树脂是最坚韧的氟聚合物，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。
氟聚合物介绍大连海得科技有限公司 氟塑料是塑料的一个重要品类，通常人们接触的氟塑料是聚四氟乙烯(PTFE)。
聚四氟乙烯是产量最大、应用最广泛的氟塑料，除此之外，还有多种常用的氟塑料。
一，氟塑料的发展史1934年，Schloffer，Scherer合成聚三氟氯乙烯(PCTFE)。
1938年DuPont.Co（杜邦公司）的R.J.P1unkett合成聚四氟乙烯(PTFE)并于1949年实现工业化。
继而英国的ICI，德国的Hoechst，日本的DAIKIN大金工业，意大利的Montefluos等相继投产。
我国氟塑料在1958年研制成功，首先在上海实行工业化。
氟塑料的最初原料是氟石(又称茧石CaF2)和硫酸反应生成的氟化氢。
氯仿、四氯乙烯这类氯化烃在催化剂存在下被HF氟化而生成含氟化合物。
这样得到的含氟烃再经过热分解、脱氯等反应便可得到四氟乙烯、六氟丙烯、三氟氯乙烯等单体。
由这些单体均聚或共聚便可得到各种氟塑料。
氟塑料的性能视其聚合方法(如悬浮聚合、乳液聚合、溶液聚合)、聚合度、分子量分布后处理工艺而异。
二、氟塑料种类氟塑料是由含氟单体如四氟乙烯、六氟丙烯、三氟氯乙烯、偏氟乙烯、氟乙烯、六氟异丁烯、全氟代烷基乙烯基醚以及乙烯等单体通过均聚或共聚反应制得。
氟塑料按数量及用途来说还是以聚四氟乙烯为最重要。
主要的氟塑料品种如下：聚四氟乙烯(polytetrafluroethylene;teflon，PTFE，简称F4)聚全氟乙丙烯(fluorinated Ethylene-Propylene Copolymer， FEP，简称F46)可熔性聚四氟乙稀---四氟乙烯与全氟代烷基乙烯基醚共聚物(tetrafluoroethylene-perfluoroalkyl vinyl ether copolymer ， PFA) 聚偏氟乙烯(Polyvinylidene Fluoride，fluororesin-2 ， PVDF，简称F2)聚氟乙烯(polyvinyl fluoride ， PVF，简称F1，杜邦公司的商品名Tedlar™泰德拉) 聚三氟氯乙烯(Polychlorotrifluoroethylene ， PCTFE，简称F3)偏氟乙烯与三氟氯乙烯共聚物(chlorotrifluoroethylene-vinylidene fluoride copolymer , Kel-F，简称F23)偏氟乙烯与四氟乙烯共聚物(简称F24)偏氟乙烯与六氟丙烯共聚物(vitonA，氟橡胶，简称F26)三氟氯乙烯与乙烯共聚物( ECTFE ， Halar，简称F30)四氟乙烯与乙烯共聚物(ethylene tetrafluoroethylene copolymer， ETFE ，Tefzel，简称F40)四氟乙烯—六氟丙烯—偏氟乙烯的共聚物(THV)三、氟塑料的特点氟塑料具有耐热、耐寒、耐候、耐药品、耐溶剂，绝缘性能及高频电性能优异.并具有不粘性、自润滑性、低磨擦系数等特点。
ETFE粉末涂料的制备和应用研究张晨;陆柯宇;杜丽君【摘要】随着环保对半导体与电子行业的要求提高,我国半导体行业蓬勃发展,对防腐蚀、耐燃烧的风管的需求激增.含氟粉末涂料市场在显著增大.主要叙述了三爱富公司的粉末涂料制备、性能和应用的研究情况.结果表明:上海三爱富公司的ETFE粉末涂料能用于风管、化工储罐和封头等防腐蚀的内衬领域.【期刊名称】《有机氟工业》【年(卷),期】2017(000)004【总页数】5页(P1-4,51)【关键词】乙烯/四氟乙烯共聚物;粉末涂料;静电喷涂【作者】张晨;陆柯宇;杜丽君【作者单位】上海三爱富新材料股份有限公司,上海200241;上海三爱富新材料股份有限公司,上海200241;上海三爱富新材料股份有限公司,上海200241【正文语种】中文虽然聚四氟乙烯(PTFE)有较好的耐化学腐蚀性能，几乎任何强酸、强碱、强氧化剂和溶剂在高温下对它都不起作用。
但PTFE的加工成型比较困难，加上与金属设备无法很好地结合，使PTFE的机械强度低、线膨胀系数大等物理性能不足突现出来，而优良的化学性能无法发挥其作用[1]。
乙烯-四氟乙烯共聚物(ETFE)是一种部分氟化的、可熔融加工的含氟树脂，它作为涂料使用时，除了具有氟塑料的耐高低温性、抗黏性、耐磨损性、电气绝缘性和不吸湿性外，相对于其他氟塑料而言，ETFE还有着更好的强韧性和拉伸强度，所以是防爆场合理想的使用选择[2-4]。
因为表面喷涂成膜后产生成一种不黏效果，所以表面几乎无法产生静电，广泛用于易燃易爆的场合。
尤其是国家投入大量资金到半导体、电子等行业，加之由于环保需求，对洁净室耐腐蚀的风管需求量激增，含氟粉末涂料的市场也在显著增大。
市场上用于风管内衬的含氟粉末涂料有两种：一种是乙烯/三氟氯乙烯共聚物(ECTFE，商品名Halar)粉末涂料，另一种是ETFE粉末涂料。
本研究采用上海三爱富新材料股份有限公司生产的ETFE基础树脂，制成粉末涂料。
絕緣芯線一般材質選用與線徑之決定,除了需考慮產品特性需求外,必須符合UL安規規定，在UL 758-1內會規定最小厚度與平均厚度、材質，所以線徑之設計上,會先考量符合UL安規要求後,再進行產品特性要求之設計。
芯線材材質PVC(聚氯乙烯)、SR-PVC(半硬質PVC) 、XLPVC 、户外PVC(PVC+UV料)、PE(Pelyethylene 聚乙烯) 、XLPE、HDPE、PU(Polyurethane)聚氨基甲酸酯简称聚氨酯、TPE熱可塑彈性体(多元酯高彈性塑膠)、FPE2-01、PET、高温硅胶线、TEFLON(鐵弗龍)、FEP(鐵氟龍) PVC+尼龙外被、USB2.0用的FOAM-SKIN+SR-PVC、PP(pelyprepylene 聚丙烯)、TFE FEP (聚四氟乙烯) HYTREL海翠爾、【高分子塑膠材料TPS親油性(耐水) ;TPO親油性(耐水) ;TPR親水性(耐油) ;TPU親水性(耐油);TPA親水性(耐油)】以下針對材質做一簡單之介紹1.PVC(熱塑性聚氯乙烯)由於所要求特性不同，我們可以有多種PVC形式可以選擇。
總和來說PVC成本低廉，擠押加工性良好，具有優良的電氣及物理特性是目前使用範圍最為廣泛的一種絕緣材料。
性能最佳的PVC的使用溫度範圍是-55℃～105℃，其他使用溫度為-20℃～80℃的乙烯樹酯所形成的。
PVC 具有優異的耐燃性分子結構和耐磨性，另外他還不易被有機溶劑及酸鹼所腐蝕。
PVC具有良好的非移型性，由於PVC無臭無味無毒它可以在食品及醫療上得到使用。
另外PVC的高介電常數它是顯示出高電容能力和低衰減的特性，這使它可以應用到Wire & Cable領域。
但是PVC的彈性較差這使它不能很好的應用到彈性線材中，而在低溫下PVC 較脆。
這就使在低溫下仍要求線材要十分柔軟的情況下，PVC應盡量不使用。
PVC用於Cable的外被絕緣和Wire的絕緣材料.2.SEMI- RIGID PVC(半硬PVC):一種耐磨性非常好的PVC絕緣材料。
絕緣芯線一般材質選用與線徑之決定,除了需考慮產品特性需求外,必須符合UL安規規定，在UL 758-1內會規定最小厚度與平均厚度、材質，所以線徑之設計上,會先考量符合UL安規要求後,再進行產品特性要求之設計。
芯線材材質PVC(聚氯乙烯)、SR-PVC(半硬質PVC) 、XLPVC 、户外PVC(PVC+UV料)、PE(Pelyethylene 聚乙烯) 、XLPE、HDPE、PU(Polyurethane)聚氨基甲酸酯简称聚氨酯、TPE熱可塑彈性体(多元酯高彈性塑膠)、FPE2-01、PET、高温硅胶线、TEFLON(鐵弗龍)、FEP(鐵氟龍) PVC+尼龙外被、USB2.0用的FOAM-SKIN+SR-PVC、PP(pelyprepylene 聚丙烯)、TFE FEP (聚四氟乙烯) HYTREL海翠爾、【高分子塑膠材料TPS親油性(耐水) ;TPO親油性(耐水) ;TPR親水性(耐油) ;TPU親水性(耐油);TPA親水性(耐油)】以下針對材質做一簡單之介紹1.PVC(熱塑性聚氯乙烯)由於所要求特性不同，我們可以有多種PVC形式可以選擇。
總和來說PVC成本低廉，擠押加工性良好，具有優良的電氣及物理特性是目前使用範圍最為廣泛的一種絕緣材料。
性能最佳的PVC的使用溫度範圍是-55℃～105℃，其他使用溫度為-20℃～80℃的乙烯樹酯所形成的。
PVC 具有優異的耐燃性分子結構和耐磨性，另外他還不易被有機溶劑及酸鹼所腐蝕。
PVC具有良好的非移型性，由於PVC無臭無味無毒它可以在食品及醫療上得到使用。
另外PVC的高介電常數它是顯示出高電容能力和低衰減的特性，這使它可以應用到Wire & Cable領域。
但是PVC的彈性較差這使它不能很好的應用到彈性線材中，而在低溫下PVC 較脆。
這就使在低溫下仍要求線材要十分柔軟的情況下，PVC應盡量不使用。
PVC用於Cable的外被絕緣和Wire的絕緣材料.2.SEMI- RIGID PVC(半硬PVC):一種耐磨性非常好的PVC絕緣材料。
