氧化锌znoppt课件
- 格式：ppt
- 大小：498.50 KB
- 文档页数：17
下载文档原格式
合集下载
氧化锌
氧化锌的另一主要用途是用作涂料，1834年，首次成为水彩颜料，但其难溶于油。不过很快问题就由新的氧 化锌生产工艺解决。1845年，勒克莱尔开始在巴黎大规模生产锌白油画颜料，到1850年，氧化锌在整个欧洲流行 开来。氧化锌的纯净度很高，以至于在19世纪末，一些艺术家在画上涂满锌白作为底色，然而这些画作经过百年 后都出现了裂纹。
检查
碱度 取本品1.0g，加新沸的热水10mL，振摇5分钟，放冷，滤过，滤液加酚酞指示液2滴，如显粉红色，加盐酸 滴定液（0.1mol/L）0.10mL，粉红色应消失。 硫酸盐 取本品1.0g，加稀盐酸适量使溶解，依法检查（通则0802），与标准硫酸钾溶液0.5mL制成的对照液比较， 不得更深（0.005%）。 碳酸盐与酸中不溶物 取本品2.0g，加水10mL混合后，加稀硫酸30mL，置水浴上加热，不得发生气泡，搅拌后，溶液应澄清。 炽灼失重 取本品约1.0g，精密称定，在800℃炽灼至恒重，减失重量不得过1.0%。 铁盐 取本品0.40g，加稀盐酸8mL、水15mL与硝酸2滴，煮沸5分钟使溶解，放冷，加水适量使成50mL，混匀后， 取出
应用领域
应用领域
1、在橡胶或电缆工业工业中用作天然橡胶、合成橡胶及乳胶的硫化活性剂、补强剂及着色剂，以使橡胶具 有良好的耐腐蚀性，抗撕裂性和弹性。白色胶的着色剂和填充剂，在氯丁橡胶中用作硫化剂，颗粒细小者（粒径 0.1μm左右）可用作聚烯烃或聚氯乙烯等塑料的光稳定剂。
2、有机合成催化剂、脱硫剂， 3、在化肥工业中对原料气作精脱硫用，用于合成氨、石油、天然气化工原料气的脱硫，甲醇和制氢等工业 原料气、油的深度脱硫净化过程， 4、用作分析试剂、基准试剂、荧光剂和光敏材料的基质 5、用于静电湿法复印、干法转印、激光传真通讯、电子计算机的静电记录及静电制版档 6、用于塑料行业、防晒化妆品系列产品、特殊陶瓷制品、特种功能涂料以及纺织卫生加工等 7、制药，用作收敛药，用于制软膏、锌糊、橡皮膏 8、用作白色颜料，着色力不及二氧化钛及立德粉。用于ABS树脂、聚苯乙烯、环氧树脂、酚醛树脂、氨基树 脂和聚氯乙烯及油漆和油墨的着色。用于颜料锌铬黄、醋酸锌、碳酸锌、氯化锌等的制造。
检查
碱度 取本品1.0g，加新沸的热水10mL，振摇5分钟，放冷，滤过，滤液加酚酞指示液2滴，如显粉红色，加盐酸 滴定液（0.1mol/L）0.10mL，粉红色应消失。 硫酸盐 取本品1.0g，加稀盐酸适量使溶解，依法检查（通则0802），与标准硫酸钾溶液0.5mL制成的对照液比较， 不得更深（0.005%）。 碳酸盐与酸中不溶物 取本品2.0g，加水10mL混合后，加稀硫酸30mL，置水浴上加热，不得发生气泡，搅拌后，溶液应澄清。 炽灼失重 取本品约1.0g，精密称定，在800℃炽灼至恒重，减失重量不得过1.0%。 铁盐 取本品0.40g，加稀盐酸8mL、水15mL与硝酸2滴，煮沸5分钟使溶解，放冷，加水适量使成50mL，混匀后， 取出
应用领域
应用领域
1、在橡胶或电缆工业工业中用作天然橡胶、合成橡胶及乳胶的硫化活性剂、补强剂及着色剂，以使橡胶具 有良好的耐腐蚀性，抗撕裂性和弹性。白色胶的着色剂和填充剂，在氯丁橡胶中用作硫化剂，颗粒细小者（粒径 0.1μm左右）可用作聚烯烃或聚氯乙烯等塑料的光稳定剂。
2、有机合成催化剂、脱硫剂， 3、在化肥工业中对原料气作精脱硫用，用于合成氨、石油、天然气化工原料气的脱硫，甲醇和制氢等工业 原料气、油的深度脱硫净化过程， 4、用作分析试剂、基准试剂、荧光剂和光敏材料的基质 5、用于静电湿法复印、干法转印、激光传真通讯、电子计算机的静电记录及静电制版档 6、用于塑料行业、防晒化妆品系列产品、特殊陶瓷制品、特种功能涂料以及纺织卫生加工等 7、制药，用作收敛药，用于制软膏、锌糊、橡皮膏 8、用作白色颜料，着色力不及二氧化钛及立德粉。用于ABS树脂、聚苯乙烯、环氧树脂、酚醛树脂、氨基树 脂和聚氯乙烯及油漆和油墨的着色。用于颜料锌铬黄、醋酸锌、碳酸锌、氯化锌等的制造。
纳米氧化锌PPT幻灯片
13
一维形式
目前,ZnO 一维纳米材料及其纳米结构的合成方法 主要有化学气相沉积、基于VLS 机理的催化生长 以及磁控溅射法等气相法以及模板辅助合成、电 化学沉积 和溶液生长等液相法。与设备昂贵且能 耗高的气相法相比,液相法合成ZnO 一维纳米材料 具有设备简单以及合成温度低的特点。其中,不需 借助任何模板、表面活性剂以及外加电场的溶液 生长法更是具有容易调控材料尺寸、成本低且便 于大规模化的优势 。因此,近年来,溶液生长ZnO 一维纳米材料并构筑其复合纳米结构的研究成为 了国际热点研究课题
17
n 纳米ZnO粉体（零维） n 纳米ZnO阵列（一维）
固相法、气相法、液相法。
n 纳米ZnO薄膜（二维）
n 纳米ZnO晶体（三维） 固相法制备纳米氧化锌的原理是将两
种物质分别研磨、混合后，充分研磨 气相得法到可前分驱为物物，理再气加相热沉分积解法得、到脉纳冲米激氧光沉 积法、化学气相传化输锌氧粉化末法。等。气相生长法 制得的纳米氧化锌粒径小、产品分散性好，
3
a.岩盐矿结构 b.闪锌矿结构 c.六方纤锌矿 结构
4
n 体积效应 n 表面效应 n 量子尺寸效应 n 宏观量子隧道效应 n 界面相关效应 n 介电限域效应
微粒分散在异质介质中由于界面 能的存在,引起体系介电性能增强 的现象。当微粒的折射率和介质 的折射率相差很大,微粒表面和内 部的场强比入射场强显著增加,引 起的局部场强增加的现象就是介 电限域效应。这种纳米微粒的介 电限域效应对材料的光吸收、光 学非线性、光化学性能等有非常 重要的影响。
14
二维形式
15
三维形式
自从报导用热蒸发法合成了ZnO 纳米晶粒自组装 的多面笼、球壳结构以来, 许多研究人员相继报导 了各自在不同的实验条件下用热蒸发法合成的 ZnO 微纳米空心球结构。合成的ZnO 纳米晶粒自 组装的多面笼、球壳的SEM图像, 是Lu和L iao等 人合成的内外表面生长有纳米线的ZnO 空心微球 的SEM图像
一维形式
目前,ZnO 一维纳米材料及其纳米结构的合成方法 主要有化学气相沉积、基于VLS 机理的催化生长 以及磁控溅射法等气相法以及模板辅助合成、电 化学沉积 和溶液生长等液相法。与设备昂贵且能 耗高的气相法相比,液相法合成ZnO 一维纳米材料 具有设备简单以及合成温度低的特点。其中,不需 借助任何模板、表面活性剂以及外加电场的溶液 生长法更是具有容易调控材料尺寸、成本低且便 于大规模化的优势 。因此,近年来,溶液生长ZnO 一维纳米材料并构筑其复合纳米结构的研究成为 了国际热点研究课题
17
n 纳米ZnO粉体（零维） n 纳米ZnO阵列（一维）
固相法、气相法、液相法。
n 纳米ZnO薄膜（二维）
n 纳米ZnO晶体（三维） 固相法制备纳米氧化锌的原理是将两
种物质分别研磨、混合后，充分研磨 气相得法到可前分驱为物物，理再气加相热沉分积解法得、到脉纳冲米激氧光沉 积法、化学气相传化输锌氧粉化末法。等。气相生长法 制得的纳米氧化锌粒径小、产品分散性好，
3
a.岩盐矿结构 b.闪锌矿结构 c.六方纤锌矿 结构
4
n 体积效应 n 表面效应 n 量子尺寸效应 n 宏观量子隧道效应 n 界面相关效应 n 介电限域效应
微粒分散在异质介质中由于界面 能的存在,引起体系介电性能增强 的现象。当微粒的折射率和介质 的折射率相差很大,微粒表面和内 部的场强比入射场强显著增加,引 起的局部场强增加的现象就是介 电限域效应。这种纳米微粒的介 电限域效应对材料的光吸收、光 学非线性、光化学性能等有非常 重要的影响。
14
二维形式
15
三维形式
自从报导用热蒸发法合成了ZnO 纳米晶粒自组装 的多面笼、球壳结构以来, 许多研究人员相继报导 了各自在不同的实验条件下用热蒸发法合成的 ZnO 微纳米空心球结构。合成的ZnO 纳米晶粒自 组装的多面笼、球壳的SEM图像, 是Lu和L iao等 人合成的内外表面生长有纳米线的ZnO 空心微球 的SEM图像
《氧化锌zno》课件
压敏电阻器是一种非线性电阻器，在电路中可实现过电压保护和浪涌抑制等功能。
氧化锌压敏电阻器具有响应速度快、通流容量大等优点，广泛应用于电子设备和电力系统的 过电压保护。
透明导电膜
01
氧化锌具有较高的导电性能和良 好的透明度，可以用于制作透明 导电膜。
02
在显示器、触控面板、太阳能电 池等领域，透明导电膜作为电极 材料使用，具有较高的导电性能 和可见光透过率。
DATE
ANALYSIS
SUMMAR Y
氧化锌的物理性质
总结词
高熔点、高硬度、高稳定性
详细描述
氧化锌是一种白色或微黄色的固体，具有较高的熔点和硬度，能够在高温和恶 劣环境下保持稳定性。
氧化锌的化学性质
总结词
两性氧化物、可溶于酸碱、光催化性 能
详细描述
氧化锌是一种两性氧化物，既可以与 酸反应又可以与碱反应，生成盐和水 。同时，它在光照条件下具有光催化 性能，能够分解有机物。
常见的沉淀剂有氢氧化钠、碳酸钠、氨水等。
热解法
热解法是将含锌化合物加热至高 温，使其分解为氧化锌和氧气。
该方法可获得高纯度氧化锌，但 能耗较大，成本较高，一般仅用 于特殊用途的高纯度氧化锌生产
。
热解法可以采用多种含锌化合物 作为原料，如锌酸盐、醋酸锌等
。
溶胶-凝胶法
溶胶-凝胶法是一种制备纳米材料的湿化学方法。将锌盐与有机溶剂混合 ，通过水解和缩聚反应形成凝胶，再经过干燥、热处理得到氧化锌。
中国氧化锌出口量较大，但近年来 出口量有所下降，主要受到国内外 市场价格差异的影响。
中国市场分析
01 02
消费结构
中国氧化锌消费结构较为单一，主要应用于塑料、橡胶、陶瓷等传统领 域，未来随着环保要求的提高和下游新兴领域的拓展，消费结构将逐步 多元化。
氧化锌压敏电阻器具有响应速度快、通流容量大等优点，广泛应用于电子设备和电力系统的 过电压保护。
透明导电膜
01
氧化锌具有较高的导电性能和良 好的透明度，可以用于制作透明 导电膜。
02
在显示器、触控面板、太阳能电 池等领域，透明导电膜作为电极 材料使用，具有较高的导电性能 和可见光透过率。
DATE
ANALYSIS
SUMMAR Y
氧化锌的物理性质
总结词
高熔点、高硬度、高稳定性
详细描述
氧化锌是一种白色或微黄色的固体，具有较高的熔点和硬度，能够在高温和恶 劣环境下保持稳定性。
氧化锌的化学性质
总结词
两性氧化物、可溶于酸碱、光催化性 能
详细描述
氧化锌是一种两性氧化物，既可以与 酸反应又可以与碱反应，生成盐和水 。同时，它在光照条件下具有光催化 性能，能够分解有机物。
常见的沉淀剂有氢氧化钠、碳酸钠、氨水等。
热解法
热解法是将含锌化合物加热至高 温，使其分解为氧化锌和氧气。
该方法可获得高纯度氧化锌，但 能耗较大，成本较高，一般仅用 于特殊用途的高纯度氧化锌生产
。
热解法可以采用多种含锌化合物 作为原料，如锌酸盐、醋酸锌等
。
溶胶-凝胶法
溶胶-凝胶法是一种制备纳米材料的湿化学方法。将锌盐与有机溶剂混合 ，通过水解和缩聚反应形成凝胶，再经过干燥、热处理得到氧化锌。
中国氧化锌出口量较大，但近年来 出口量有所下降，主要受到国内外 市场价格差异的影响。
中国市场分析
01 02
消费结构
中国氧化锌消费结构较为单一，主要应用于塑料、橡胶、陶瓷等传统领 域，未来随着环保要求的提高和下游新兴领域的拓展，消费结构将逐步 多元化。
氧化锌纳米管PPT课件
第16页/共19页
结论：本文介绍了通过原子层沉积将ZnO纳米管嵌入多孔的氧化铝模板中合并成 为掺铝氧化锌涂层形成高比表面的光阳极，这种电极表现为适当的捕光效率，极 好的光电压和良好的填充因子以及较高的功率效率。
第17页/共19页
本文介绍的这种电池的优点是通过原子层沉积将ZnO纳米管嵌入多孔的氧化铝模 板中合并成为掺铝氧化锌涂层形成高比表面的光阳极，用来吸附更多的染料分子， 从而增加捕光效率，这种光阳极还具有适度传导性以及低阻力，有利于电荷的传 输，通过原子层沉积可以抑制暗电流，从而提高转换效率。
nm ZnO, under simulated AM1.5
illumination.
第15页/共19页
上图给出的是AM1.5光照下，ZnO厚度为7nm时的I-V曲线，此时短路电 流为3.3mA,开路电压为739mV，填充因子为0.64，转换效率为1.6%。转换效 率主要受光电流的影响，相对较低的光电流与小的粗糙因数，光阳极的反射和散 射以及较低的电荷收m时氧化锌纳米管对染料的最大吸收率在氧化锌薄膜 厚度为2nm，此时吸收率为0.71，并且随着厚度的增加吸收率减少。粗糙因数 也随着氧化锌厚度的增加而减小。
第10页/共19页
Short-circuit photocurrent (blue, open symbols) and open-circuit photovoltage (orange, closed symbols) as a function of ZnO wall thickness.
第18页/共19页
感谢您的观看！
第19页/共19页

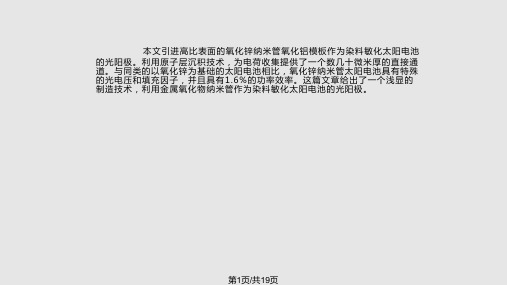

本文引进高比表面的氧化锌纳米管氧化铝模板作为染料敏化太阳电池 的光阳极。利用原子层沉积技术，为电荷收集提供了一个数几十微米厚的直接通 道。与同类的以氧化锌为基础的太阳电池相比，氧化锌纳米管太阳电池具有特殊 的光电压和填充因子，并且具有1.6%的功率效率。这篇文章给出了一个浅显的 制造技术，利用金属氧化物纳米管作为染料敏化太阳电池的光阳极。
结论：本文介绍了通过原子层沉积将ZnO纳米管嵌入多孔的氧化铝模板中合并成 为掺铝氧化锌涂层形成高比表面的光阳极，这种电极表现为适当的捕光效率，极 好的光电压和良好的填充因子以及较高的功率效率。
第17页/共19页
本文介绍的这种电池的优点是通过原子层沉积将ZnO纳米管嵌入多孔的氧化铝模 板中合并成为掺铝氧化锌涂层形成高比表面的光阳极，用来吸附更多的染料分子， 从而增加捕光效率，这种光阳极还具有适度传导性以及低阻力，有利于电荷的传 输，通过原子层沉积可以抑制暗电流，从而提高转换效率。
nm ZnO, under simulated AM1.5
illumination.
第15页/共19页
上图给出的是AM1.5光照下，ZnO厚度为7nm时的I-V曲线，此时短路电 流为3.3mA,开路电压为739mV，填充因子为0.64，转换效率为1.6%。转换效 率主要受光电流的影响，相对较低的光电流与小的粗糙因数，光阳极的反射和散 射以及较低的电荷收m时氧化锌纳米管对染料的最大吸收率在氧化锌薄膜 厚度为2nm，此时吸收率为0.71，并且随着厚度的增加吸收率减少。粗糙因数 也随着氧化锌厚度的增加而减小。
第10页/共19页
Short-circuit photocurrent (blue, open symbols) and open-circuit photovoltage (orange, closed symbols) as a function of ZnO wall thickness.
第18页/共19页
感谢您的观看！
第19页/共19页
本文引进高比表面的氧化锌纳米管氧化铝模板作为染料敏化太阳电池 的光阳极。利用原子层沉积技术，为电荷收集提供了一个数几十微米厚的直接通 道。与同类的以氧化锌为基础的太阳电池相比，氧化锌纳米管太阳电池具有特殊 的光电压和填充因子，并且具有1.6%的功率效率。这篇文章给出了一个浅显的 制造技术，利用金属氧化物纳米管作为染料敏化太阳电池的光阳极。
氧化锌
氧化锌氧化锌是采用环保节能的工艺生产而成的。
氧化锌别名锌氧粉、锌白粉、铅华、亚铅华、锌白，主要应用于橡胶工业、涂料工业、玻璃及陶瓷工业、催化剂、脱硫剂、电子工业、医药、颜料、火柴、农药等多个行业。
产品规格产品名称：氧化锌分子式：ZnO国际商品名称：Zinc Oxide CAS注册号：1314-13-2产品质量标准：GB/T3494-1996 分子量：81.39外观结构：白色或微黄色精细粉末粒径：0.15～0.7μm在玻璃中的用途：在玻璃工业中，氧化锌用在特种玻璃制品中。
玻璃中加入氧化锌，用作助熔剂，可增加透明度、光亮度和抗张力变形，可减少热膨胀系数，在光学玻璃、电气玻璃及低熔点玻璃中得到了新的作用。
纳米氧化锌由于颗粒细、活性高，可以降低玻璃的烧结温度。
添加铝、镓和氮的氧化锌的透明度达90%，可用作玻璃涂料，让可见光通过的同时反射红外线。
涂料可涂在窗户玻璃的内或外，以达到保温或隔热的效果。
间接法、直接法氧化锌的区别间接法氧化锌：间接法氧化锌的原材料是经过冶炼得到的金属锌锭或锌渣。
锌在石墨坩埚内于1000 °C的高温下转换为锌蒸汽，随后被鼓入的空气氧化生成氧化锌，并在冷却管后收集得氧化锌颗粒。
间接法是于1844年由法国科学家勒克莱（LeClaire）推广的，因此又称为法国法。
间接法生产氧化锌的工艺技术简单，成本受原料的影响较大。
间接法生产的氧化锌颗粒直径在0.1-10微米左右，纯度在99.5%-99.7%之间。
按总产量计算，间接法是生产氧化锌最主要的方法。
可用于橡胶、压敏电阻、油漆、磷化液、薄膜、导热材料等产业。
锌锭或锌渣的重金属含量直接影响产物的重金属杂质含量，重金属含量低的产品，还可用于家畜饲料、药品、医疗保健等产业。
直接法氧化锌：直接法氧化锌以各种含锌矿物或杂物为原料。
氧化锌在与焦炭加热反应时，被还原成金属锌被蒸汽，同时再被空气中的氧气氧化为氧化锌，以除去大部分杂质。
直接法获得的氧化锌颗粒粗，产品纯度在75%-99.5%之间。
避雷器(氧化锌)PPT
1
10
10 2
10 3
10 4 I /A
显然避雷器A的非线性程度好于避雷器B，其保护性能 也优于避雷器B
3.2 金属氧化物避雷器
ZnO避雷器的优点
• • • • 无串联间隙 非线性程度好、保护性能优越 通流容量大 工频续流极小、可忽略不计
容许 最大持 续 运行 电压 10
-5
10
-4
10
-3
10
-2
10
-1
1
10
10
2
10
3
10
4
I /A
1 m A 电流
（雷 电、操 作） 冲击 电流幅 值
额定电压和容许最大持续运行电压为有效值，1mA参考电压常在直流下测得
3.2 金属氧化物避雷器
ZnO避雷器的参数
10kA 下残压 • 压比： 1mA参考电压 • 荷电率： 容许最大持续运行电压 （幅值） 荷电率 1mA参考电压 压比
3.2 金属氧化物避雷器
3.2 金属氧化物避雷器
ZnO阀片
镀铝
上釉
• 在ZnO阀片的侧面上釉是为了防止沿面放电。 • 表面镀铝的的作用是填满表面凹孔、防止电 流在局部过于集中。
3.2 金属氧化物避雷器
ZnO避雷器的结构
上法兰
• ZnO避雷器中起主 要作用的非线性电 阻元件由多片ZnO 阀片堆叠而成，根 据为先进的硅橡胶复 合外套避雷器的简 化结构。
• 压比反映了避雷器伏安特性的非线性程度，压 比越小非线性程度越大、保护性能越好。 • 荷电率反映了长期工作条件下避雷器承担电压 负荷的轻重，荷电率较高时避雷器老化速度加 快。
3.2 金属氧化物避雷器
ZnO避雷器的优劣评判

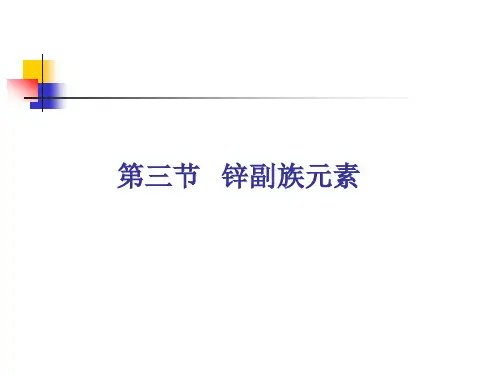

锌副族元素-氧化锌
由于 在溶液中不会歧化分解成Hg 2+和Hg。相反，Hg 2+与Hg发生逆歧化反应而生成Hg的倾向则稍大：
四、汞的化合物 汞和锌、镉不同，有氧化值为+l和+2两类化合物，Hg(I)的化合物通常称为亚汞化合物，如氯化亚汞Hg2Cl2、硝酸亚汞Hg(NO3)2等。Hg2Cl2的分子结构是Cl－Hg－Hg－C1，故分子式不是HgCl而是Hg2Cl2，亚汞离子是 汞的元素电势图如下：
实验表明，在溶液中只要有Hg存在，就会将Hg2+还原成 ，这就是由金属汞和汞(Ⅱ)盐制备汞(I)盐的基础。
1.氧化汞 氧化汞有两种不同颜色的变体。一种是黄色氧化汞，一种是红色氧化汞。前者受热即变成红色，二者的晶体结构相同，只是晶粒大小不同，黄色细小。它们都不溶于水。有毒﹗500℃时分解为金属汞和氧气。
(2)氯化亚汞(Hg2Cl2) 又称甘汞,微溶于水，无毒，味略甜。 制备： Hg2Cl2不如HgCl2稳定，见光易分解应保存在棕色瓶中。 Hg2Cl2与氨水反应可生成氨基氯化汞和汞： Hg2Cl2＋2NH3→ Hg(NH2)Cl↓＋Hg↓＋NH4Cl 白色的氨基氯化汞和黑色的金属汞微粒混在一起，使沉淀呈黑灰色。这个反应可用来鉴定 的存在。但在 离子存在下，Hg2Cl2与氨水作用得[Hg(NH3)4] 2+和Hg。
（2）氢氧化锌[Zn（OH）2]： 具有与氢氧化铝相类似的两性氢氧化物。随着pH的逐渐升高, 在pH≈6.5 时开始出现氢氧化锌沉淀; pH在8时沉淀完全, 升高到11左右时,又开始溶解, 当pH≥12.6时完全溶解.
2.锌盐: （1）氯化锌(ZnCl2): 白色熔块, 极易吸潮。无水氯化锌通常由金属锌与氯气直接合成。其浓溶液能形成配位酸而使溶液显酸性。
电化学讲义沉积法制备氧化锌
❖ 3) 采用阴极恒电压模式电沉积ZnO 薄膜, 电压控制在- 019 V, 沉积溶液为011 mol/ L Zn(NO3) 2 水溶液( O2 浓度为反应温 度时的饱和浓度) , 恒温水浴控制反应温 度为65 e , 沉积时间为10 min。
❖ 4) 电沉积后用去离子水漂洗制备的ZnO 薄膜,然后自然晾干。
透明性好。未经过这种预活化处理而直接用步骤3 制备的ZnO 薄膜则表面粗糙, 呈乳白色不透明。图
1 给出了经预活化处理后制备的ZnO 薄膜的透射光 谱( 以ITO 导电玻璃作为参比) , 在400~ 2000 nm 的 波长范围内表现出大于80% 的透过率。透射边在 370 nm 左右, 对应ZnO 的光学带隙为3135 eV。由 于平整的薄膜上下表面对光的干涉作用, 导致了透 射谱上出现周期性的起伏, 根据这个特征可以计算 薄膜的厚度[ 5] 。由图1 估算制备的ZnO 薄膜的厚 度为234 nm 左右。图2 表示经预活化处理后制备的 ZnO 薄膜的XRD 谱。
2. 7eV, 拓宽了薄膜的吸光范围, 这对ZnO 薄膜在 光学方面的应用具有重要意义。
关键词 氧化锌薄膜 电沉积 掺杂 带隙能
1引言
❖ 氧化锌( ZnO) 是一种性能很好的材料, 在电子、光 学、声学及化学等领域都有广泛应用。ZnO 为纤锌 矿结构的直接带隙半导体材料, 室温下禁带宽度为 3137 eV, 激子结合能高达60 meV, 因此具备了发射 蓝光或近紫外光的优越条件。而且, ZnO 可实现p型或n-型掺杂, 有很高的导电、导热性能, 化学性质 稳定, 用它来制备发光器件必然具有高的稳定性和 较低的价格。1997 年报道了ZnO 的光抽运近紫外 受激发射现象[ 1] , 由于其发射的波长比GaN 蓝光 更短, 将在提高光记录密度和光信息的存取速度方 面起到非常重要的作用, 引发了ZnO 半导体激光器 件的研究热潮。
氧化锌生产工艺ppt课件
ZnSO4+Na2CO3=ZnCO3+Na2SO4 沉淀中可能含有一定量的Zn(OH)2，焙烧后释放出CO2和水蒸气，而得到ZnO。
5 火法（直接法）
以锌精矿为原料，经高温氧化焙烧脱除铅、镉、硫等杂质后，配以还原煤并压制 成团，再在炉内高温还原，挥发出的锌蒸气与炉气中的CO2和引入的空气直接氧化成 氧化锌。直接法产出的氧化锌通常呈针状或棒状结晶，颗粒较粗。产品质量除与所采 用的工艺和锌精矿的质量有关外，还与还原煤的质量有关，因挥发出的锌蒸气直接受 到还原煤燃烧产物的污染。
6 直接法氧化锌生产工艺流程图
锌精矿
含尘烟气
冷却、收尘
沸腾炉焙烧
烟尘 烟气
返回生产次级氧化锌或提镉
接触法制酸
硫酸
烘砂
制团
还原-氧 化
冷却、收粉
布袋、收粉
氧化锌
烘粉
包装
7 火法（间接法）
间接法一般以锌锭为原料，锌锭在石墨坩埚内于1000 °C的高温下转换为锌蒸汽，随后被 鼓入的空气氧化生成氧化锌,并在冷却管后收集得到产品氧化锌颗粒。也可采用锌渣为原料， 不同的锌锭和锌渣原料重金属含量直接影响产物的重金属杂质含量，生产出的氧化锌纯度虽有 区别，但采用间接法工艺生产的氧化锌产品纯度为99.5%--99.7%。直接法工艺氧化锌多以锌矿 石,锌灰、锌精矿为原料,经高温氧化焙烧再加煤还原为锌蒸气，锌蒸气与热空气氧化得氧化锌。 该工艺产品杂质含量高,纯度低一般在75%--95%之间。间接法氧化锌是一种金属氧化物，常温 下为白色六角晶系结晶或粉末，粒径在0.1-10微米左右。难溶于水，可溶于酸和强碱，氨水和 铵盐溶液。无嗅无味，无砂性。受热变为黄色，冷却后重又变为白色，加热至1800℃时升华。 间接法氧化锌可用于橡胶、压敏电阻、油漆、磷化液、薄膜、导热材料等产业。重金属含量低 的产品，还可用于家畜饲料、药品、医疗保健等产业。
5 火法（直接法）
以锌精矿为原料，经高温氧化焙烧脱除铅、镉、硫等杂质后，配以还原煤并压制 成团，再在炉内高温还原，挥发出的锌蒸气与炉气中的CO2和引入的空气直接氧化成 氧化锌。直接法产出的氧化锌通常呈针状或棒状结晶，颗粒较粗。产品质量除与所采 用的工艺和锌精矿的质量有关外，还与还原煤的质量有关，因挥发出的锌蒸气直接受 到还原煤燃烧产物的污染。
6 直接法氧化锌生产工艺流程图
锌精矿
含尘烟气
冷却、收尘
沸腾炉焙烧
烟尘 烟气
返回生产次级氧化锌或提镉
接触法制酸
硫酸
烘砂
制团
还原-氧 化
冷却、收粉
布袋、收粉
氧化锌
烘粉
包装
7 火法（间接法）
间接法一般以锌锭为原料，锌锭在石墨坩埚内于1000 °C的高温下转换为锌蒸汽，随后被 鼓入的空气氧化生成氧化锌,并在冷却管后收集得到产品氧化锌颗粒。也可采用锌渣为原料， 不同的锌锭和锌渣原料重金属含量直接影响产物的重金属杂质含量，生产出的氧化锌纯度虽有 区别，但采用间接法工艺生产的氧化锌产品纯度为99.5%--99.7%。直接法工艺氧化锌多以锌矿 石,锌灰、锌精矿为原料,经高温氧化焙烧再加煤还原为锌蒸气，锌蒸气与热空气氧化得氧化锌。 该工艺产品杂质含量高,纯度低一般在75%--95%之间。间接法氧化锌是一种金属氧化物，常温 下为白色六角晶系结晶或粉末，粒径在0.1-10微米左右。难溶于水，可溶于酸和强碱，氨水和 铵盐溶液。无嗅无味，无砂性。受热变为黄色，冷却后重又变为白色，加热至1800℃时升华。 间接法氧化锌可用于橡胶、压敏电阻、油漆、磷化液、薄膜、导热材料等产业。重金属含量低 的产品，还可用于家畜饲料、药品、医疗保健等产业。
氧化锌
氧化锌（ZnO），俗称锌白，是锌的一种氧化物。
难溶于水，可溶于酸和强碱。
氧化锌是一种常用的化学添加剂，广泛地应用于塑料、硅酸盐制品、合成橡胶、润滑油、油漆涂料、药膏、粘合剂、食品、电池、阻燃剂等产品的制作中。
氧化锌的能带隙和激子束缚能较大，透明度高，有优异的常温发光性能，在半导体领域的液晶显示器、薄膜晶体管、发光二极管等产品中均有应用。
此外，微颗粒的氧化锌作为一种纳米材料也开始在相关领域发挥作用。
理化常数CAS编号：1314-13-2化学式：ZnO分子量：81.37外观：白色固体相对密度：5.606熔点：1975 °C（分解）沸点：2360 °C在水中溶解度：0.16 mg / 100 mL（30 °C）能带隙：3.3eV标准摩尔生成焓：-348.0 kJ / mol标准摩尔熵：43.9 J / (K · mol)MSDS编号：ICSC 0208EU分类：对环境有害（N）警示性质标准词：R50/53（对水生生物有剧毒，可能对水生环境造成长期的不良影响）安全建议标准词：S60（物质及容器必须按危险废物放置）、S61（防止排向环境）闪点：1436 °C化学性质氧化锌主要以白色粉末或红锌矿石的形式存在。
红锌矿中含有的少量锰元素等杂质使得矿石呈现黄色或红色。
氧化锌晶体受热时，会有少量氧原子溢出（800 °C时溢出氧原子占总数0.007%），使得物质显现黄色。
当温度下降后晶体则恢复白色。
当温度达1975 °C时氧化锌会分解产生锌蒸气和氧气。
单质碳可用于氧化锌中锌的还原，在高温条件下发生反应：·ZnO + C → Zn + CO氧化锌是一种两性氧化物，难溶于水或乙醇，但可溶于大多数酸，例如盐酸：·ZnO + 2HCl → ZnCl2 + H2O同时可以与强碱反应生成可溶性锌酸盐，例如与氢氧化钠反应：·ZnO + 2NaOH + H2O → Na2[Zn(OH)4]氧化锌在脂肪酸中可发生缓慢的反应，生成相应的羧酸盐，如油酸盐和硬脂酸盐。
