水泥混凝土路面工程课程设计

水泥混凝土路面设计1标准轴载交通量分析高速公路设计基准期为30 年，安全等级为一级,我国公路水泥混凝土路面设计规范以汽车轴重为100kN 的单轴荷载作为设计标准轴载，表示为BZZ —100.凡前、后轴载大于40KN （单轴）的轴数均应换算成标准轴数，换算公式为：161()100ni s i i i pN N α==∑式中： s N — 100KN 的单轴-双轮组标准轴数的通行次数; i P — 各类轴—轮型；级轴载的总重（KN ）; n - 轴型和轴载级位数；i N —各类轴-轮型i 级轴载的通行次i α—轴-轮型系数。

表1-1 轴载换算结果则设计年限内设计车道的标准轴载累计作用次数:rr g 365]1)g 1[(η⨯⨯-+=t s e N N式中: e N - 标准轴载累计当量作用次数(日); t - 设计基准年限；r g — 交通量年平均增长率，由材料知，r g =0。

05；η — 临界荷位处的车辆轮迹横向分布系数，如下（表1-2）,取0。

20。

表1—2 混凝土路面临界荷位车辆轮迹横向分布系数公路等级纵缝边缘处 高速公路、一级公路、收费站0。

17~0.22 二级及二级以下公路行车道宽>7m0。

34～0。

39 0。

54～0.62行车道宽≤7m161()100ni s i i i pN N α==∑=511。

835rr g 365]1)g 1[(η⨯⨯-+=t s e N N=e N 248×104因为交通量100×104＜248×104＜2000×104次，故可知交通属于重交通等级。

2拟定路面结构由上述及表16-20知相应于安全等级一级的变异水平的等级为低级，根据高速公路重交通等级和低级变异水平等级查表16—17得初拟普通混凝土面层厚度大于240mm 。

普通混凝土板的平面尺寸为宽4m ，长4。

5m ，拟定各结构层厚：普通混凝土面层厚为250mm ；基层选用水泥稳定粒料,厚为180mm ；二级自然区划及规范知垫层为150mm 的天然砂砾，取普通混凝土面层的弯拉强度标准值为5。

课程设计说明书题目水泥混凝土路面设计目录一、课程设计题目 (4)二、课程设计目的 (4)三、课程设计内容 (4)四、路石厚度计算 (5)1、交通分析 (5)2、初拟路面结构 (5)3、路石材料参数确定 (6)4、荷载疲劳应力 (8)5、温度疲劳应力 (8)6、检验初拟路面结构 (10)7、接缝设计 (10)7.1纵向接缝 (10)7.2横向接缝 (11)8、混凝土面板钢筋设计 (11)8.1边缝补强设计 (11)8.2角隅钢筋 (12)9、材料用量计算 (12)9.1面层 (12)9.2基层 (13)9.3垫层 (14)10、施工要求说明 (14)11、参考文献 (15)12、附图 (16)一、课程设计的题目水泥混凝土路面设计：公路自然区划∏区拟建一条一级公路，路基为粘质土，采用普通混凝土路面，路面宽9m，经交通调查得知，设计车道使用初期轴荷载日作用次数为5500。

试设计该路面结构。

二、课程设计的目的通过课程设计巩固和加深所学的专业知识，熟悉相关的设计规范和施工规范，掌握实际工程结构设计的全过程。

使学生将所学的专业基础和专业课只是在课程设计过程中有机的联系在一起，为进行实际的工程设计奠定基础。

要求学生在课程设计之后对相关的设计规范、施工和试验规范等有比较系统和全面的了解，综合解决水泥混凝土路面结构设计中的实际问题，深入理解水泥混凝土路面的设计理论，掌握设计方法。

三、设计内容（主要技术关键的分析、解决思路和方案比较等）1、结构组合设计；2、材料组成设计；3、混凝土板厚的确定；4、板的平面尺寸确定；5、接缝设计；6、配筋设计；7、材料用量计算；8、施工要求说明；9、设计图纸为A3路面结构详图一张（手工绘制），要求整洁、规范、图幅和数量符合要求。

10、附参考文献路石厚度计算公路自然区划Ⅱ区拟新建一条一级公路，路基为粘质土，采用普通混凝土路面，路面宽9米。

经交通调查得知，设计车道使用初期标准轴载日作用次数为5500。

设计说明书 工程概况拟设计道路路线位于平原微丘地区，公路自然区划分为II 5区，地震烈度为六级，设计标高为243.50mm ，地下水位为路面下7.5m 。

设计资料土质:所经过地区多为粉性土交通:根据最新路网规划，预测使用初期2012年年平均日交通量见下表，年平均增长率取为6.8%：设计任务与内容根据所给资料，利用HPDS2003公路路面设计程序系统进行路面结构的设计（至少两种不同的路面结构） 编写设计说明书，包括混凝土路面及沥青路面结构，厚度设计，水泥混凝土路面板接缝设计等。

对所选定的路面结构方案，绘制路面结构图，包括沥青路面结构设计土，水泥混凝土路面结构设计图及其接缝设计图等，需用A3图纸。

设计依据及标准【1】《公路路基设计规范》（JTGD30-2004） 【2】《公路沥青路面设计规范》（JTGD50-2006） 【3】《公路水泥混凝土路面设计规范》（JTGD40-2002） 【4】《公路水泥混凝土路面施工技术规范》（JTGF30-2003） 路基横断面设计1.拟定路基横断面形式尺寸1）确定公路等级：将车辆都折算成小客车起始年平均日交通量：N0=600+420+320+180+100+120+210+300=2250 辆/d 计算远景设计年限平均昼夜交通量由公式：10(1)n dN N γ-=⨯+计算式中 :Nd —远景设计年平均日交通量，辆/日； N0—起始年平均日交通量，辆/日； γ—年平均增长率，取6.8%； n —远景设计年限，取15年所以：设计交通量 ：()-115-10225056521(10.068)n dN N γ==⨯=++辆/d ，在5000 15000之间，因此根据《公路工程技术标准》JTG B01-2003 ，拟定该条道路为双车道的二级公路，设计车速为60km/h,设计采用的服务水平为一级，采用整体式路基。

路基宽度12m,路基设计标高为道路中线。

路基标准横断面技术指标见下表1。

水泥混凝土路面设计1标准轴载交通量分析高速公路设计基准期为30年，安全等级为一级，我国公路水泥混凝土路面设计规范以汽车轴重为100kN的单轴荷载作为设计标准轴载，表示为BZZ —100 凡前、后轴载大于40KN （单轴）的轴数均应换算成标准轴数，换算公式为：N s i N i（旦卢y 100式中：N s—100KN的单轴一双轮组标准轴数的通行次数;P —各类轴一轮型；级轴载的总重（KN）；n—轴型和轴载级位数；N i—各类轴一轮型i级轴载的通行次:-j —轴一轮型系数。

表1-1轴载换算结果则设计年限内设计车道的标准轴载累计作用次数：N e二Ns[（1八1]365g r式中：N e—标准轴载累计当量作用次数（日）；t —设计基准年限；g r —交通量年平均增长率，由材料知，g r =0.05；n —临界荷位处的车辆轮迹横向分布系数，如下（表1-2），取0.20。

4N e =248X 10因为交通量100X104 V 248X 04V 2000X104次，故可知交通属于重交通等级。

2拟定路面结构由上述及表16-20知相应于安全等级一级的变异水平的等级为低级， 根据高 速公路重交通等级和低级变异水平等级查表 16-17得初拟普通混凝土面层厚度大 于240mm 。

普通混凝土板的平面尺寸为宽4m ,长4.5m ，拟定各结构层厚：普通混凝土面层厚为250mm ；基层选用水泥稳定粒料，厚为 180mm ;二级自然区 划及规范知垫层为150mm 的天然砂砾，取普通混凝土面层的弯拉强度标准值为 5.0Mpa ，路基回弹模量为30Mpa ;低剂量无机结合稳定土垫层回弹模量去600Mpa ；水泥稳定粒料基层回弹模量取 1300Mpa 。

(表 2-1)表2-1h 2E 1 +h ；E 2 =1300汉 0.182 +600 父0.152 h 2 h ； = 0.182 0.152公路等级纵缝边缘处 高速公路、一级公路、收费站0.17 〜0.22/ / ” 行车道宽＞7m 0.34 〜0.39 二级及二级以下公路行车道宽＜ 7m0.54 〜0.62表1-2 混凝土路面临界荷位车辆轮迹横向分布系数N sn=zi 4=511.835N eN s [(1 g r )t -1] 365g r_1=1013 Mpa 时巳 h ；E 2gh 2)2( 1 )14E 1h^t* E 2h 2a =6.22[1 —1.51(Ex ) g] = 6.22[1 一1.51(空严]=4.293E 。

水泥混凝土路面课程设计一、课程目标知识目标：1. 让学生掌握水泥混凝土路面的基本构成和材料特性，理解其作为道路结构层的功能与重要性。

2. 引导学生了解水泥混凝土路面的施工工艺流程及其质量控制要点，明确相关技术规范和标准。

3. 使学生了解水泥混凝土路面的养护、维修与管理方法，认识到其在使用寿命内的持续管理必要性。

技能目标：1. 培养学生运用所学知识进行水泥混凝土路面设计和施工方案制定的能力。

2. 提高学生分析和解决水泥混凝土路面常见病害的能力，为未来从事道路工程领域工作打下基础。

3. 培养学生通过小组合作，进行实验操作、数据分析和总结报告撰写的能力。

情感态度价值观目标：1. 激发学生对道路工程专业的兴趣，培养其从事相关领域工作的热情和责任感。

2. 引导学生关注道路工程建设中的环保和节能问题，培养其绿色环保意识和可持续发展观念。

3. 培养学生严谨求实的科学态度，使其在学习和工作中具备良好的职业道德和团队协作精神。

二、教学内容1. 水泥混凝土路面基础知识：包括水泥混凝土路面的定义、分类及其在我国道路工程中的应用；介绍水泥、砂、石等原材料的选择与性能要求。

2. 水泥混凝土路面结构设计：讲解路面结构层的组成、功能及设计原理；分析不同类型水泥混凝土路面的结构特点及适用条件。

3. 水泥混凝土路面施工工艺：详细介绍水泥混凝土路面的施工流程，包括基层处理、模板安装、混凝土浇筑、振捣、抹平、养护等环节，强调施工质量控制要点。

4. 水泥混凝土路面病害与防治：分析常见的水泥混凝土路面病害类型及其成因，提出相应的防治措施和方法。

5. 水泥混凝土路面养护与管理：介绍水泥混凝土路面的养护方法、周期和维护管理措施，强调养护与管理在延长路面使用寿命方面的重要性。

教学内容依据教材相关章节进行组织，确保课程的科学性和系统性。

在教学过程中，注意引导学生结合实际工程案例进行分析，提高教学内容的针对性和实用性。

教学进度安排合理，保证学生在掌握理论知识的基础上，有足够的时间进行实践操作和小组讨论。

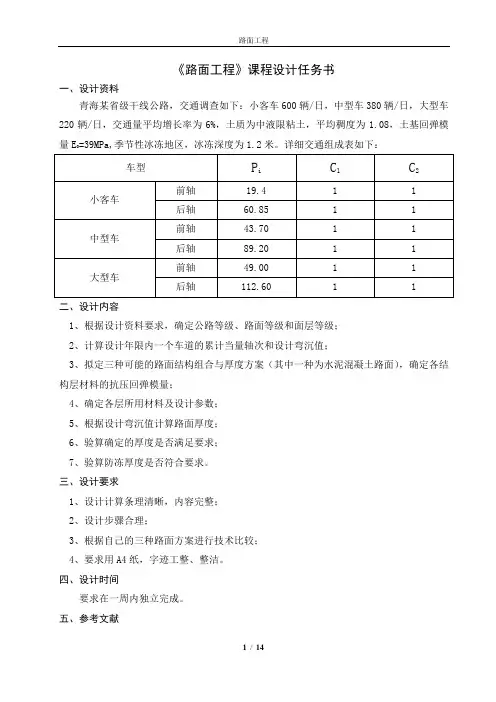

《路面工程》课程设计任务书一、设计资料青海某省级干线公路，交通调查如下：小客车600辆/日，中型车380辆/日，大型车220辆/日，交通量平均增长率为6%，土质为中液限粘土，平均稠度为1.08，土基回弹模=39MPa,季节性冰冻地区，冰冻深度为1.2米。

详细交通组成表如下：量E二、设计内容1、根据设计资料要求，确定公路等级、路面等级和面层等级；2、计算设计年限内一个车道的累计当量轴次和设计弯沉值；3、拟定三种可能的路面结构组合与厚度方案（其中一种为水泥混凝土路面），确定各结构层材料的抗压回弹模量；4、确定各层所用材料及设计参数；5、根据设计弯沉值计算路面厚度；6、验算确定的厚度是否满足要求；7、验算防冻厚度是否符合要求。

三、设计要求1、设计计算条理清晰，内容完整；2、设计步骤合理；3、根据自己的三种路面方案进行技术比较；4、要求用A4纸，字迹工整、整洁。

四、设计时间要求在一周内独立完成。

五、参考文献［1］邓学钧.路基路面工程【M】.北京：人民交通出版社，2008.4,第三版［2］中华人民共和国行业标准.公路沥青路面设计规范（JTG D50-2006）【S】.北京：人民交通出版社，2006.10［3］中华人民共和国行业标准.公路水泥混凝土路面设计规范（JTG D40-2011）【S】.北京：人民交通出版社，2011.12A :沥青路面设计初拟采用两种路面结构（A ）半刚性基层沥青路面（B ）组合式基层沥青路面根据交通状况，结构层的最小施工厚度等因素考虑，初拟各层厚度如下：A 半刚性基层沥青路面• 细粒式密集配沥青混凝土 40mm • 粗粒式密集配沥青混凝土 80mm • 水泥稳定碎石 220mm • 二灰土 ？ 以二灰为设计层 B 组合式基层沥青路面• 细粒式密集配沥青混凝土 30mm • 大粒式密集配沥青混凝土 100mm • 二灰稳定砂砾 ？ • 级配碎石 250mm 以二灰稳定砂砾为设计层 1.1 计算设计年限内一个车道的累计当量轴次 1） 轴载分析路面设计以双轮组单轴载100KN 为标准轴载 当以设计弯沉为指标及验算沥青层层底拉应力时各级轴载换算采用N=∑=ki 1C 1C 2n i (P i/P)4.35计算，（轴载小于25KN 的不计）计算结果如下表所示查规范n=20年()()()()1201=600+380+2202=24001440010.67261/n pcu d γ--⨯⨯+=⨯+=日交通量辆/日 AADT=ADT∴ 为二级公路二级公路沥青路面的设计年限为12年，双向两车道的车道系数η=0.65则设计试用期累计当量轴次为：()()1211136510.061365668.9210.6526772850.06t e N N γηγ⎡⎤⎡⎤+-⨯+-⨯⎣⎦⎣⎦=⋅=⨯⨯=次当验算半刚性基层层底拉应力时：各级轴次（轴载小于50KN 的不计）则用半刚性基层层底拉应力验算的累计当量轴次为：()1113652884925t e N N γηγ⎡⎤+-⨯⎣⎦=⋅=次1.2 确定路面等级和面层类型根据“沥青路面规范”并结合上面计算，确定路面等级为高级路面：面层为沥青混泥土。

课程设计任务书题目新建沥青路面（水泥混凝土路面）设计旧路改建路面设计系(部) 土木工程学院专业土木工程系班级土木093桥一学生姓名罗绪昌学号0907112356 月 4 日至 6 月9 日共 1 周指导教师(签字)系主任(签字)2012 年6月10日一、设计内容及要求：1、路基干湿类型及路基回弹模量的确定；2、沥青路面结构方案的选定与结构层厚度的计算；3、水泥混凝土路面结构方案的选定与结构层厚度的计算；4、旧路改建路面结构方案的确定及加铺层厚度的计算。

二、设计原始资料：1、新建沥青路面（1），基本设计资料某公路设计为高速公路，设计年限为15年，拟采用沥青路面结构，设计车速为120KM/H，车辆荷载按公路I级荷载。

（2），气象，地质资料公路地属高原，西南潮暖区Ⅴ4区，路段地质组为泥质砂岩，夹石英砂岩，上覆亚粘土。

路床顶面距地下水位2.0m。

（3），交通资料交通调查资料为2002年（见下表），设计年限的起算年为2005年，交通量年平均增长率为7%，2005年后的交通量增长率为13%。

车型与交通量表序号汽车车型前轴重KN后轴重KN后轴数后轴组数后轴距 m作用次数次／日1 江淮AL6600 17 26.5 1 双10502 会客JT6912 31.2 65.6 1 双1803 跃进牌NJ131 20.2 38.2 1 双7004 东风牌EQ140 23.7 69.2 1 双5005 黄河牌JN-150 49 101.6 1 双5006 日野KB222 50.2 104 1 双1207 太脱拉138 51 80 2 双≤3 2802、新建水泥混凝土路面设计资料公路自然区划II4区拟新建一条二级公路，路基为粘质土，采用普通混凝土路面，路面宽9m。

路床顶面距地表长期积水位2.3m。

经交通调查得知，设计车道使用初期标准轴载日作用次数为1800。

交通量年增长率为10%，试设计该路面。

3、旧路改建资料广东省某二级公路，交通调查资料调查年为2003年，数值见表1所示，设计年限的起算年为2006年，交通量年增长率为10%，该路段路基属于干燥类型，在不利季节（干季）用标准轴测得的路段40个测点的弯沉值如表2，测定时路表温度与前5H平均气温之和为85`C，原路面结构如图1所示, 原有路面厚度为 36 cm 石灰土底层，15cm水泥稳定砂砾基层，6cm 沥青混凝土。

. .一、工程概况本工程为晋煤天庆5亿工业燃气优化技改工程-液化界区道路工程，主要由南北一道主干道，东西一道主干道，进往各单位工程的道路构成。

路面宽度分别为6m、5m、4m等几种，混凝土厚20cm，强度为C25，总长度约1560m，混凝土用量约5000m3。

二、编制依据1、?界区道路施工图纸?；2、?水泥混凝土路面施工及验收规?〔GBJ97-87〕；3、?公路水泥混凝土路面施工技术规?〔JTGF30-2003〕；4、甲下发的各项技术文件三、施工技术要求本工程混凝土路面设计强度为C25，水泥强度要求不低于32.5级，粗集料强度不低于Mu30，细集料采用中粗砂；纵向每100米设胀缝一道，缝宽2cm，采用滑动形胀缝，纵缝按要求设置拉杆，拉杆设置在板厚中央，拉杆采用螺纹钢筋；纵向每5米设缩缝一道，缝宽0.4cm；纵向每天的施工缝宜设置在胀缝和缩缝处，施工缝按要求设置拉杆；横向施工缝及邻近胀缝或路面自由端的三条缩缝设置传力杆，传力杆采用光面钢筋；胀缝及缩缝采用沥青橡胶填缝。

混凝土切缝时最小强度要求不小于2.5MPa，最大强度要求不大于3MPa。

混凝土抗压强度试块留置1组/100m3, 混凝土抗折强度试块取留置1组/200m3,每工作班浇筑缺乏100 m3时，也留置一组；混凝土路面的检验数量和法见下表：道路混凝土面层的允偏差、检验数量和法四、施工部署道路全长度约1560m，考虑现场施工条件、工程量和工期要求，并根据实际情况及总体进度安排，方案安排一个施工班组从南端主干道向北侧开场施工，待施工正常后陆续向西侧道路及东侧主干道施工，最后施工至液化主框架北侧主干道路。

施工中设施工班长一名，负责现场施工。

1、组织机构关系见“组织机构框图〞组织机构框图2、进场机械设备见“进场机械设备一览表〞。

进场机械设备一览表施工前对施工设备进展全面检查、调试、校核、标定、维修和保养，试运行正常，对主要振捣棒等易损件做适量储藏。

3、施工人员见“施工人员一览表〞。

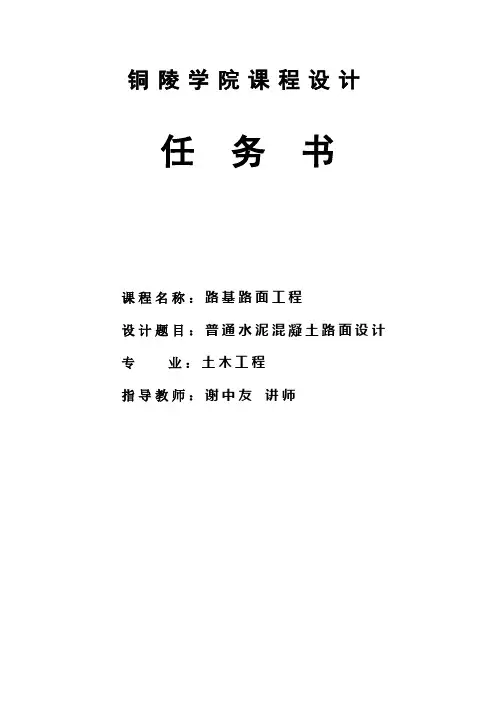

铜陵学院课程设计任务书课程名称：路基路面工程设计题目：普通水泥混凝土路面设计专业：土木工程指导教师：谢中友讲师一、设计目的掌握水泥混凝土路面设计的步骤和方法，培养独立进行水泥混凝土路面设计计算的能力。

二、设计资料公路自然区划III 区新建一条二级公路，路基回弹模量根据以往经验取30MPa，采用普通混凝土路面，路面宽16m（双向四车道），经交通调查与预测知设计车道使用初期标准轴载日作用次数为3200，交通量年增长率取4%。

试设计该路面厚度。

为统一计算结果，补充下列条件：平面尺寸设计：板长5m，板宽4m；接缝设计：纵缝采用设拉杆平缝，横缝采用不设传力杆的假缝；初拟路面结构：底基层20cm 石灰粉煤灰稳定土，基层18cm 水泥稳定碎石。

三、普通水泥混凝土路面设计内容普通水泥混凝土路面设计包括板块尺寸设计、接缝设计和板厚设计三部分。

板块平面尺寸设计：根据路面设计宽度，综合确定板块数目和每块板的宽度，一般按3-4.5m 等宽取值，由纵缝分割。

如：9m 一般采用2 块4.5m 宽的板，12m采用3 块4m 宽的板。

板的长度一般是宽度的1-1.3 倍，取4-6m，大多数情况下由缩缝分割，还有少量胀缝或施工缝。

接缝设计：主要确定纵缝、横缝处的构造、布置和间距（如：胀缝间距等），纵缝种类主要有：设拉杆平口纵缝、设拉杆企口纵缝等，横缝主要有：假缝、加传力杆的假缝等。

厚度设计：在板块尺寸和接缝设计之后，对水泥混凝土板块的厚度进行设计，是普通水泥混凝土路面设计的主要内容。

设计理论涉及的参数很多，常采用试算方法，即固定其他参数，试取一个初始厚度计算板块疲劳应力，然后与材料抗折强度比较，小于材料强度的则减小厚度，直到刚好满足设计准则公式为止，否则增大板厚。

四、厚度设计准则关系式()r pr tr r f γσσ+≤公式左边三项分别代表：可靠度系数、荷载疲劳应力和温度疲劳应力；右边是水泥混凝土面板材料的抗折强度。

按水泥混凝土抗折强度为设计标准，要求因荷载和温度产生的疲劳应力，在一定可靠度保证的情况下，小于材料的抗折强度，不发生破坏。

水泥课程设计--新建水泥混凝土路面设计同济大学铺面工程铺面课程设计新建水泥混凝土路面设计1.设计背景深圳（自然分区为IV）某地拟新建一条高速公路，采用水泥混凝土路面。

由交通调查和预测可知，设计车道在使用初期的标准轴载作用次数为3000 次/天，交通量年平均增长率为5％，路基土的回弹模量为50MPa，试设计该混凝土路面。

2.设计方法与步骤采用解析法,理论模型为弹性地基模型。

路面结构采用碾压混凝土，用双层板模型计算荷载应力。

○1分析交通参数。

根据所给资料，得出设计年限内的标准轴载的累计作用次数。

○2初拟路面结构。

进行各路面层次、类型、材料组成与厚度和尺寸、接缝构造的初步拟定。

○3确定材料参数。

根据规范，确定混凝土的设计弯拉强度和弹性模量，基层、垫层和路基的回弹模量。

○4计算荷载疲劳应力。

○5计算荷载的温度应力。

○6检验初拟的路面结构，并确定最终设计方案。

3.路面结构设计3.1轴载换算设计使用年限内设计车道的标准轴载累计作用次数Ne 计算如下:()11365ts N Ne γηγ⎡⎤⨯+-⨯⨯⎣⎦=()307300010.0513650.21.5100.05Ne ⎡⎤⨯+-⨯⨯⎣⎦==⨯交通荷载分级为重交通。

3.2路面结构初拟3.2.1根据可靠度设计标准,施工质量变异水平选择低级水平;根据高速公路、特重交通荷载和低级施工变异水平，查水泥混凝土面厚度的参考范围，初拟路面结构如下：1.普通混凝土面层厚度为0.28m ，碾压混凝土基层0.18m ，面层与基层之间设置40mm 沥青混凝土夹层，底基层用级配碎石0.20m2.纵缝为设拉杆平缝，横缝为设传力杆的假峰。

面层板长度为5m 。

3.2.2路面材料参数确定查表可知，各层弯拉强度及弹性模量在下表中：弯拉强度标准值弯拉弹性模量 泊松比 普通混凝土面层5Mpa 31Gpa 0.15 碾压混凝土4Mpa 27GPa0.15砾石为粗集料的混凝土热膨胀系数为αC =11×10-6/ºC 。

混泥土课程设计模板一、教学目标本课程旨在让学生了解和掌握混凝土的基本知识，包括混凝土的组成、性能、制备和应用。

通过本课程的学习，学生将能够：1.描述混凝土的主要组成材料及其作用。

2.解释混凝土的力学性能和耐久性能。

3.阐述混凝土的制备工艺和施工要求。

4.分析混凝土在工程中的应用和实例。

在技能目标方面，学生将能够：1.运用所学的知识进行混凝土配合比的计算。

2.判断混凝土的质量及其适用性。

3.设计简单的混凝土构件。

在情感态度价值观目标方面，学生将能够：1.认识到混凝土在现代建筑中的重要性。

2.理解混凝土工程的安全和质量要求。

3.培养对混凝土工程的兴趣和热情。

二、教学内容本课程的教学内容主要包括以下几个部分：1.混凝土的组成材料：水泥、砂、石子、水等。

2.混凝土的性能：强度、耐久性、工作性等。

3.混凝土的制备工艺：搅拌、运输、浇筑、养护等。

4.混凝土的应用：建筑结构、道路、桥梁等。

具体的教学大纲安排如下：第1-2课时：混凝土的组成材料及其作用。

第3-4课时：混凝土的性能及其影响因素。

第5-6课时：混凝土的制备工艺和施工要求。

第7-8课时：混凝土在工程中的应用和实例。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：讲解混凝土的基本知识和原理。

2.讨论法：引导学生探讨混凝土工程中的实际问题。

3.案例分析法：分析混凝土工程的案例，提高学生的应用能力。

4.实验法：进行混凝土的制备和性能测试，增强学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：《混凝土工程》等相关教材。

2.参考书：提供相关的论文和书籍，供学生深入研究。

3.多媒体资料：制作课件和视频，生动展示混凝土工程实例。

4.实验设备：准备混凝土制备和性能测试所需的实验设备。

五、教学评估本课程的评估方式将包括以下几个方面，以确保客观、公正地全面反映学生的学习成果：1.平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和积极性。

水泥混凝土路面设计例如
一、教学内容
知识目标：熟悉水泥混凝土路面设计过程；
能力目标：具备设计水泥混凝土路面的能力。

二、教学重难点
重点：水泥混凝土路面的设计步骤。

难点：水泥混凝土路面的设计过程及设计内容。

三、教学方法
采用线上线下混合式教学法、小组讨论法、案例分析等方法。

四、教学实施
课前：教师利用云课堂APP部署任务，学生在课前复习了解水泥混凝土路面的设计步骤及设计内容。

课中：教师首先通过工程实例引入设计院设计水泥混凝土路面的步骤及设计内容，引入水泥混凝土路面的设计背景及设计尺度，重点在于水泥混凝土路面的设计步骤及设计内容。

本次课程内容公式及涉及到的参数专门多，需要在练习中掌握，因此让学生分组，每组给与不同的背景及设计要求，然后每组同学完成相应的水泥混凝土路面设计。

老师对每个小组进行点评。

课后：教师通过云课堂APP部署相关知识点的作业，要求学生按时完成，教师对作业进行批改，总结学生学习的缺乏。

五、教学小结
学生通过云课堂APP进行本次课程学习效果的评价；教师总结课程内容，并进行下次课程任务部署。

C30水泥混凝土路面施工设计方案一、设计目标本设计方案的主要目标是设计施工一条C30水泥混凝土路面，满足交通运输需求、提高道路使用寿命和减少维修成本。

二、施工参数1.路面等级：C30水泥混凝土。

2. 施工厚度：设计路面厚度为150mm。

3. 路面结构：基层为20cm厚度的砾石层，上部为130cm厚度的C30水泥混凝土层。

4.施工方式：采用机械施工，包括铺设、振捣和养护。

三、施工步骤1.土地准备：清理施工区域，确保土地平整、无障碍物，并将地表水排除。

2. 基层施工：铺设20cm厚度的砾石层，利用振动器振实，确保基层均匀、密实。

3.模板安装：根据设计要求，安装路面模板，确保模板的水平度和平整度。

4.混凝土搅拌和运输：根据设计要求，按照水泥、骨料和水的比例进行搅拌混凝土，并用运输车将混凝土运送到工地。

5.混凝土铺设：将混凝土均匀地倒入模板内，并用平整器进行铺设，确保铺设的混凝土层厚度均匀。

6.振捣和养护：利用振捣器对混凝土进行振捣，以排除空气和保证混凝土的密实度。

然后对铺设完成的路面进行养护，如喷水养护、覆盖塑料膜等。

7.路面养护：在路面完全凝固前，进行定期养护。

包括定期喷水养护、定期检查和维护路面的平整度和防水性能。

四、施工要求1.施工过程中，必须按照设计要求进行，确保施工厚度、质量和平整度。

2.施工现场必须进行周边的防尘、防污染措施，防止施工过程中的污染。

3.混凝土搅拌和运输过程中，要确保混凝土的质量和均匀性，避免混凝土的浇注接头。

4.养护期间，要定期对路面进行检查，及时处理和修复出现的损坏和裂缝。

五、安全措施1.施工现场要设置合理的安全警示标志，指示施工区域，确保工人和交通的安全。

2.工人必须配备个人防护装备，如安全帽、防护眼镜、耳塞等。

3.机械设备的操作必须由经过培训并持证上岗的工人进行。

4.施工现场要设置临时围栏，防止未经授权的人员进入施工区域。

六、施工质量控制1.施工过程中，必须进行现场质量检查，确保施工质量和厚度满足设计要求。

混凝土路面课程设计一、课程目标知识目标：1. 学生能理解混凝土路面的基本概念、分类及结构组成；2. 学生掌握混凝土路面的施工工艺流程、材料选择及质量控制要点；3. 学生了解混凝土路面的养护与维修方法，以及在我国道路建设中的应用。

技能目标：1. 学生能够运用所学知识，分析混凝土路面的施工过程中可能出现的问题，并提出解决方案；2. 学生能够根据实际情况，设计合理的混凝土路面施工方案；3. 学生掌握混凝土路面质量检测的基本方法，具备一定的质量评价能力。

情感态度价值观目标：1. 培养学生对道路工程建设的兴趣，激发他们投身于我国交通基础设施建设的热情；2. 增强学生的环保意识，让他们认识到混凝土路面在环境保护和资源利用方面的重要性；3. 培养学生的团队合作精神，使他们学会在施工过程中与他人沟通、协作，共同完成任务。

本课程针对高中年级学生，结合混凝土路面相关知识，注重实用性，旨在培养学生的理论联系实际的能力。

课程性质为实践性较强的专业课，教学要求学生在掌握基本知识的基础上，能够运用所学解决实际问题。

通过本课程的学习，学生将具备混凝土路面施工、质量控制及养护维修等方面的基本技能，为未来从事道路工程建设工作打下坚实基础。

二、教学内容1. 混凝土路面基本概念- 路面分类及结构组成- 混凝土路面的优缺点2. 混凝土路面材料与施工工艺- 混凝土原材料的选择与配比设计- 混凝土路面施工工艺流程- 施工过程中质量控制要点3. 混凝土路面养护与维修- 混凝土路面的养护方法- 常见病害及其产生原因- 维修技术与措施4. 混凝土路面施工案例分析- 实际工程案例介绍- 案例中存在的问题及解决方案- 施工过程中的经验与启示5. 混凝土路面质量检测与评价- 质量检测方法与设备- 质量评价指标体系- 质量评价方法及应用本教学内容依据课程目标，以教材为基础，结合实际工程案例，确保内容的科学性和系统性。

教学大纲明确以上五个方面的教学内容，按照以下进度安排：第一周：混凝土路面基本概念第二周：混凝土路面材料与施工工艺第三周：混凝土路面养护与维修第四周：混凝土路面施工案例分析第五周：混凝土路面质量检测与评价教学内容与教材章节紧密结合，旨在帮助学生系统掌握混凝土路面相关知识，为实际工程应用奠定基础。
