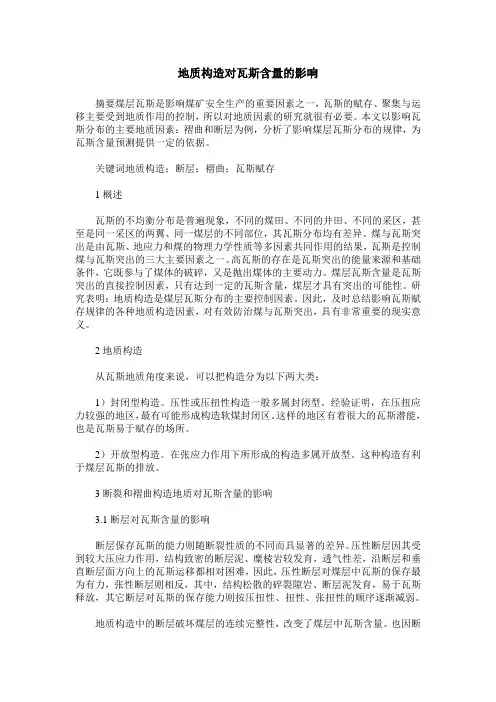

地质构造对瓦斯含量的影响
摘要煤层瓦斯是影响煤矿安全生产的重要因素之一，瓦斯的赋存、聚集与运移主要受到地质作用的控制，所以对地质因素的研究就很有必要。本文以影响瓦斯分布的主要地质因素：褶曲和断层为例，分析了影响煤层瓦斯分布的规律，为瓦斯含量预测提供一定的依据。
关键词地质构造；断层；褶曲；瓦斯赋存
1概述
瓦斯的不均衡分布是普遍现象，不同的煤田、不同的井田、不同的采区，甚至是同一采区的两翼、同一煤层的不同部位，其瓦斯分布均有差异。煤与瓦斯突出是由瓦斯、地应力和煤的物理力学性质等多因素共同作用的结果，瓦斯是控制煤与瓦斯突出的三大主要因素之一。高瓦斯的存在是瓦斯突出的能量来源和基础条件，它既参与了煤体的破碎，又是抛出煤体的主要动力。煤层瓦斯含量是瓦斯突出的直接控制因素，只有达到一定的瓦斯含量，煤层才具有突出的可能性。研究表明：地质构造是煤层瓦斯分布的主要控制因素。因此，及时总结影响瓦斯赋存规律的各种地质构造因素，对有效防治煤与瓦斯突出，具有非常重要的现实意义。
2地质构造
从瓦斯地质角度来说，可以把构造分为以下两大类：
1）封闭型构造。压性或压扭性构造一般多属封闭型。经验证明，在压扭应力较强的地区，最有可能形成构造软煤封闭区。这样的地区有着很大的瓦斯潜能，也是瓦斯易于赋存的场所。
2）开放型构造。在张应力作用下所形成的构造多属开放型。这种构造有利于煤层瓦斯的排放。
3断裂和褶曲构造地质对瓦斯含量的影响
3.1断层对瓦斯含量的影响
断层保存瓦斯的能力则随断裂性质的不同而具显著的差异。压性断层因其受到较大压应力作用，结构致密的断层泥、糜棱岩较发育，透气性差，沿断层和垂直断层面方向上的瓦斯运移都相对困难，因此，压性断层对煤层中瓦斯的保存最为有力，张性断层则相反，其中，结构松散的碎裂隙岩、断层泥发育，易于瓦斯释放，其它断层对瓦斯的保存能力则按压扭性、扭性、张扭性的顺序逐渐减弱。
地质构造中的断层破坏煤层的连续完整性，改变了煤层中瓦斯含量。也因断
矿井瓦斯地质图编制规定
矿井瓦斯地质图编制规定
前 言
编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测
研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质
图集的基础，也是搞好瓦斯地质、瓦斯预测和瓦斯治理工作、
煤层气资源开发的基础。煤矿瓦斯地质编图是瓦斯地质理论
与应用的重大系统工程，专业性、技术性较强，要求有严格
的编图细则、图例和比例尺。瓦斯地质分析、研究和编图的
基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯
地质与瓦斯治理资料。此次编制了“煤矿瓦斯地质编图统计
表”26个表格，需要各煤矿认真填写。同时，制定了“矿井
瓦斯地质规律与瓦斯预测研究报告”编制提纲，供编写“矿
井瓦斯地质图”研究报告参考。
矿井瓦斯地质图编制规定
一、 矿井瓦斯地质图编制细则
1 编图原理和目的
矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图
作为地理底图。在系统收集、整理建矿以来采掘工程揭露和测试的全
部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯
抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在
搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性
预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而
成。
矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手
段测试的瓦斯地质信息。它可准确的反映矿井瓦斯涌出规律和赋存规
律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确
地评价瓦斯（煤层气）资源量及开发技术条件。
2 编图内容和方法
2.1 地理底图
选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理
底图。要求地理底图的选取应能反应最新的瓦斯地质信息。
2.2 地质内容和方法
（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断
层影响引起煤层倾角变化大的部位，等高线密度增加；
2 矿井瓦斯地质图编制规定
（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层
总第８９期
煤层瓦斯含量预测的瓦斯地质方法研究
王恩营
（河南理工大学资源环境学院，河南焦作４５４０００）
摘要：煤层瓦斯含量是矿井瓦斯灾害预测及防治的基础，本文利用瓦斯地质要素分析的方法，以地勘和
生产期间实测瓦斯含量、利用瓦斯参数和瓦斯涌出量反算的瓦斯含量四组数据为基础，通过丰富详实的钻
孔资料建立起适用的矿井煤层瓦斯含量预测公式，预测瓦斯含量数据点１４６个，从而达到了对井田煤层瓦
斯含量预测的目的。
关键词：煤层；瓦斯含量；地质因素；预测
中图分类号：ＴＤ７１２ ．６２３ 文献标识码：Ａ 文章编号：１００５－２７９８（２００７）０３－０００１－０３
Ｇａｓ Ｇｅｏｌｏｇｙ Ｍｅｔｈｏｄ Ｓｔｕｄｙ ｏｆ Ｇａｓ Ｃｏｎｔｅｎｔ Ｐｒｅｄｉｃｔｉｏｎ ｉｎ Ｃｏａｌ Ｓｅａｍ
ＷＡＮＧ Ｅｎ——ｙｉｎｇ
（Ｒｅｓｏｕｒｃｅｓ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔ Ｉｎｓｔｉｔｕｔｅ，Ｉｔｅｎａｎ Ｐｏｌｙｔｅｃｈｎｉｃ Ｕｎｉｖｅｒｓｉｔｙ，Ｊｉａｏｚｕｏ ４５４０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｇａｓ ｃｏｎｔｅｎｔ ｉｎ ｃｏａｌ ｓｅａｎ＇ｌ ｉｓ ｔｈｅ ｂａｓｉｓ ｏｆ ｇａｓ ｄｉｓａｓｔｅｒ ｐｒｅｄｉｃｔｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｉｎ ｃｏａｌ ｍｉｎｅ． ｍ ｔｈｅ ｍｅｔｈｏｄ ｏｆ ｇａｓ ｇｅｏｌｏｇＹ ａｎａｌｙ－
ｓｉｓ，１４６ ｇａｓ ｃｏｎｔｅｎｔ ｄａｔａ Ｗａｓ ｐｒｅｄｉｃｔｅｄ ｂｙ ｅｍｐｉｒｉｃａｌ ｆｏｒｍｕｌａ，ｔｈｅ ｆｏｒｍｕｌａ ｗａｓ ｂｕｉｌｔ ｔｈｒｏｕｇｈ ｇａｓ ｃｏｎｔｅｎｔ ｏｆ ｅｘｐｅｒｉｍｅｎｔ ａｎｄ ｃｏｍｐｕｔａｔｉｏｎ
ａｎｄ ｔｈｅ ｄａｔａ ｏｆｔｈｅ ｅｘｐｌｏｒａｔｉｏｎ，ｔｈｅ ｇｏａｌ ｏｆ ｇａｓ ｃｏｎｔｅｎｔ ｐｒｅｄｉｃｔｉｏｎ ｗａｓ ｃａｒｒｉｅｄ ｏｕｔ．
Ｋｅｙ ｗｏｒｄｓ：ｃｏａｌ ｓｅａｍ；ｇａｓ ｃｏｎｔｅｎｔ；ｇｅｏｌｏｇｉｃａｌ ｆａｃｔｏｒｓ；ｐｒｅｄｉｃｔｉｏｎ
煤矿矿区矿井采掘工作面
瓦斯地质图编制方法
全国煤矿瓦斯地质图编制技术工作组
2009年4月
1 煤矿矿区、矿井、采掘工作面瓦斯地质图图例
煤矿矿区、矿井、采掘工作面三级瓦斯地质图，是瓦斯地质规律和瓦斯预测成果的直观表达和高度概括。瓦斯地质图，内容丰富、区带分明；层次清晰、一目了然；直观简明、使用方便。使得各级领导和工程技术人员进行瓦斯综合治理有了共同语言，它直接用于安全生产管理、瓦斯（煤层气）抽采利用和煤矿规划，是我国煤炭工业发展必不可少的技术和图件，随着煤矿开采深度的日趋增加和地质条件的复杂性，越来越显得重要。
《煤矿安全规程》第一百八十一条，突出矿井必须及时编制矿井瓦斯地质图。无论是高瓦斯矿井、煤与瓦斯突出矿井还是低瓦斯矿井；无论是瓦斯灾害防治，还是瓦斯资源开发利用，都需要编制煤矿三级瓦斯地质图。2007年，经国家安全生产监督管理总局批准，中煤协会科技[2007]54号文，下达了《矿井瓦斯地质图编制方法》行业标准的通知。
图例是表达图的纲领性语言，是编图工作的关键技术。此次提出的煤矿矿区、矿井、采掘工作面瓦斯地质图图例（表1），是瓦斯地质研究和瓦斯地质编图工作多年的结晶，它随着瓦斯地质编图工作的发展将不断完善。
表1 矿区、矿井、采掘工作面瓦斯地质图图例
名 称 标 记 说 明 字体、颜色、线型等
小型突出点 突-254 1982.02.0356.6t 0.86万m3 煤与瓦斯突出强度<100t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万m3)；分母左侧为标高(m)，右侧为突出年月日。 左侧"突"字为宋体，字高2；右侧字体为新罗马字体，字高1.5；圆直径4mm，线宽0.1mm，颜色值为RGB(204,0,153)。
中型突出点 突456t 5.34万m3-300 1986.04.07 煤与瓦斯突出强度100～499t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万m3)；分母左侧为标高(m)，右侧为突出年月日。 左侧"突"字为宋体，字高3；右侧字体为新罗马字体，字高1.5；圆直径6mm，线宽0.1mm，颜色值为RGB(204,0,153)。
