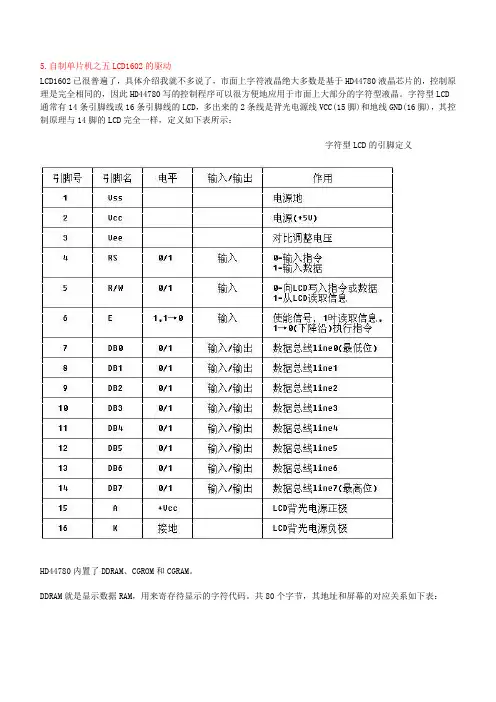

控制接口说明：
1、基本操作时序：
1.1读状态：输入：RS=L，RW=H，E=H 输出：D0—D7=状态字
1.2写指令：输入：RS=L，RW=L，D0—D7=指令码，E=高脉冲 输出：无
1.3读数据：输入：RS=H，RW=H，E=H 输出：D0—D7=数据
1.4写数据：输入：RS=L，RW=L，D0—D7=数据，E=高脉冲 输出：无
2、状态字说明
STA7 STA6 STA5 STA4 STA3 STA2 STA1 STA0
D7 D6 D5 D4 D3 D2 D1 D0
STA0—STA6 当前数据地址指针的数值
STA7 读写操作使能 1：禁止0：允许
注：对控制器每次进行读写操作之前，都必须进行读写检测，确保STA7=0

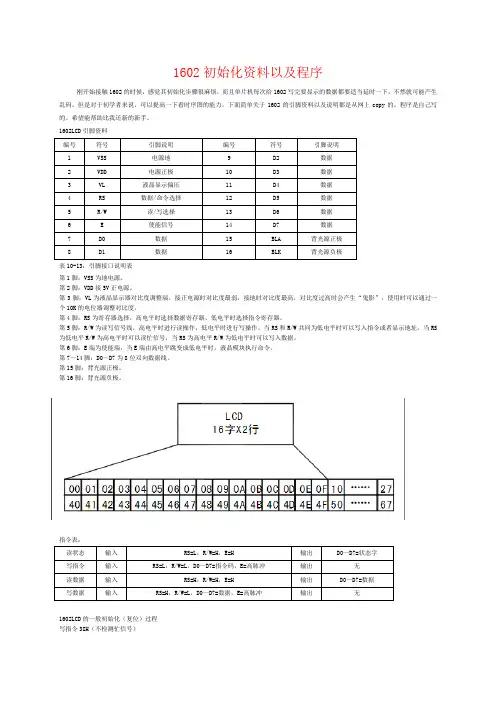

3、RAM地址映射图
控制器内部带有80×8位（80字节）的RAM缓冲区，对应的关系如下图所示：
4、指令说明
4.1初始化设置
显示模式设置
指令码 功能
00111000设置16×2显示，5×7点阵，8位数据接口
显示开/关及光标设置
指令码 功能
0 0 0 0 1 D C B D=1 开显示； D=0关显示
C=1 显示光标；
C=0不显示光标
B=1 光标闪烁；
B=0光标不显示
0 0 0 0 0 1 N S N=1 当读或写一个字符后地址指针加—，且光标加—
N=0 当读或写一个字符后地址指针减—，且光标减—
S=1 当写一个字符，整屏显示左移（N=1）或右移（N=0），以得到光标不移动而屏幕移动的效果。
S=0 当写一个字符，整屏显示不移动
数据控制
控制器内部设有一个数据地址指针，可通过它们来访问内部的全部80字节RAM。
数据指针设置： 指令码 功能
80H+地址码（0—27H，40H—67H） 设置数据地址指针
其它设置：
指令码 功能
01H 显示清屏：1.数据指针清零
2.所有显示清零
02H 显示回车：1.数据指针清零
5、初始化过程
延时15ms
写指令38H（不检测忙信号）
延时5ms
写指令38H（不检测忙信号）
延时5ms
写指令38H（不检测忙信号）
（以后每次写指令、读/写数据操作之前均需检测忙信号）
写指令38H：显示模式设置
写指令08H：显示关闭
写指令01H：显示清屏
写指令06H：显示光标移动设置
写指令0CH：显示开及光标设置
原文出自：/47okey/blog/item/809c7cfc8dd6541c08244d60.html 程序分析：、
程序清单：
RS BIT P3.7 ;RS1602液晶的数据命令控制端，高电平为数据，低电平为指令
;这3位是液晶屏的控制信号,连接方式由具体硬件而定
RW BIT P3.6 ;RW1602液晶的读写控制端，高电平为读，低电平为写
E BIT P3.5 ;E1602的使能端 ORG 0000H ;程序开始
LJMP MAIN;跳转到MAIN处执行程序
ORG 0100H ;数据存放地址
MAIN:
LCALL DISPLAY;调用液晶显示子程序
LCALL D1S;延时1秒
LJMP MAIN;返回到MAIN处
;-------液晶显示的子程序(显示前先格式转换)---------------------------------------
DISPLAY:
LCALL INITIAL ;调用初始化子程序
MOV A, #10000000B ; LINE1: DB 'This
is a TEST',00H，设置第一行的显示地址
LCALL WRITE_INSTRUCTION ;调用写液晶命令子程序
MOV DPTR, #LINE1 ;将表格1送到DPTR中
LCALL PR_STRING ;调用写字符子程序
LCALL WRITE_LCDDATA ;调用写液晶数据子程序
MOV A, #11000000B ; LINE2: DB
'Design by 47okey',00H，设置第二行的显示地址
LCALL WRITE_INSTRUCTION ;调用写液晶命令子程序
MOV DPTR, #LINE2 ;将表格2送到DPTR中
LCALL PR_STRING ;调用写字符子程序
RET
;---液晶屏初始化,具体请参考资料-------------------------------------------------
initial: MOV A, #01H ;01H这个指令是设置1602的清屏操作
LCALL WRITE_INSTRUCTION ;调用液晶命令写入子程序
MOV A, #38H ;38H这个指令是设置1602的显示模式，2行，16个字符/行
LCALL WRITE_instruction ;调用液晶命令写入子程序
MOV A, #0FH ;0FH这个指令是设置1602的显示、显示光标、光标闪烁
LCALL WRITE_instruction ;调用液晶命令写入子程序
MOV A, #06H ;06H这个指令是设置1602的输入方式，增量不移位
LCALL WRITE_instruction ;调用液晶命令写入子程序
RET
;----写液晶指令的子程序------------------------------------------
WRITE_instruction: MOV P1, A ;将累加器A中的命令送到P0口做输出数据
CLR RS ;写入控制命令，RS低电平为命令
CLR RW ;读写控制端，RW，低电平为写，就是写命令
CLR E ;使能端，E发生电平跳变就开始写入命令
LCALL DELAY ;调用延时子程序，也就是下面写的判断液晶模块是否处于忙状态
SETB E ;使能端，E发生电平跳变完成，写入命令完成
RET
;----写液晶数据的子程序---------------------------------------------
write_lcddata: MOV P1, A ;将累加器A中的数据送到P0口做输出数据 SETB RS ;写入显示数据，RS高电平为数据
CLR RW ;读写控制端，RW低电平为写数据
CLR E ;使能端E，低电平
LCALL DELAY ;判断液晶模块是否忙?
SETB E ;使能端，E发生电平跳变完成，写入数据完成
RET
;-----写行字符的子程序---------------------------------------------------------------
PR_STRING: CLR A ;将累加器A中的内容做清零操作
MOVC A, @A+DPTR ;查表，将查到的数据送到累加器A中去
JZ END_PR ;JZ为累加器A判0转移指令，若A中不为0则往下执行程序，为0则跳转到END_PR处
LCALL WRITE_LCDDATA ;调用写液晶数据的的子程序
INC DPTR ;DPTR地址加一
LJMP PR_STRING ;跳转到PR_STRING处执行程序
END_PR: RET ;----查看液晶忙碌信号的子程序---------------------------------------------------------
DELAY: MOV P1,#0FFH ;判断液晶显示器是否忙的子程序
CLR RS ;RS低电平，写命令
SETB RW ;RW高电平，读液晶内部的数据
CLR E ;使能端低电平
NOP ;延时一个机器周期
SETB E ;使能端高电平
JB P1.7,DELAY ;如果P1.7为高电平表示忙就循环等待，JB判bit转移，bit为1则跳转，否则顺序执行程序
RET
;---1mS延时(按12MHZ算)-----------------------------------------------------------------
D1mS: MOV R7,#250
LOOP0: NOP
NOP
DJNZ R7,LOOP0
RET ;----1S延时(按12MHZ算)-----------------------------------------------------------------
D1S: Mov R6,#4
LOOP2: mov R5,#250
LOOP1: LCALL D1mS
DJNZ R5,LOOP1
DJNZ R6,LOOP2
RET
;--------------------------------------------------------------------------------------
LINE1: DB 'This is a TEST !',00H
LINE2: DB 'Design by 47okey',00H
END
