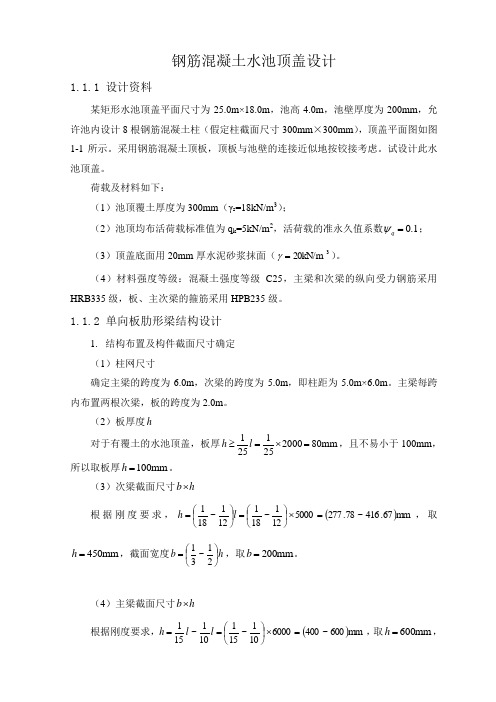

钢筋混凝土水池顶盖设计1.1.1 设计资料某矩形水池顶盖平面尺寸为25.0m×18.0m ,池高4.0m ,池壁厚度为200mm ,允许池内设计8根钢筋混凝土柱(假定柱截面尺寸300mm ×300mm ),顶盖平面图如图1-1所示。
采用钢筋混凝土顶板,顶板与池壁的连接近似地按铰接考虑。
试设计此水池顶盖。
荷载及材料如下:(1)池顶覆土厚度为300mm (γs =18kN/m 3);(2)池顶均布活荷载标准值为q k =5kN/m 2,活荷载的准永久值系数1.0=q ψ;(3)顶盖底面用20mm 厚水泥砂浆抹面(320kN/m =γ)。
(4)材料强度等级:混凝土强度等级C25,主梁和次梁的纵向受力钢筋采用HRB335级,板、主次梁的箍筋采用HPB235级。
1.1.2 单向板肋形梁结构设计1. 结构布置及构件截面尺寸确定(1)柱网尺寸确定主梁的跨度为6.0m ,次梁的跨度为5.0m ,即柱距为5.0m×6.0m 。
主梁每跨内布置两根次梁,板的跨度为2.0m 。
(2)板厚度h 对于有覆土的水池顶盖,板厚mm 802000251251=⨯=≥l h ,且不易小于100mm ,所以取板厚mm 100=h 。
(3)次梁截面尺寸h b ⨯根据刚度要求,()mm 67.416~78.2775000121~181121~181=⨯⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=l h ,取mm 450=h ,截面宽度h b ⎪⎭⎫ ⎝⎛=21~31,取mm 200=b 。
(4)主梁截面尺寸h b ⨯ 根据刚度要求,()mm 600~4006000101~151101~151=⨯⎪⎭⎫ ⎝⎛==l l h ,取mm 600=h ,截面宽度,31~21h b ⎪⎭⎫ ⎝⎛= 取mm 250=b 。
水池顶盖结构平面布置如图1-2所示。
2. 板的设计根据《混凝土结构设计规范》(GB 50010 - 2002)规定,本设计中板区格长边与短边之比为:5.20.20.5=,介于2~3之间,宜按双向板进行设计,但也可按沿短边方向受力的单向板计算,在沿长边方向布置足够数量的构造钢筋来处理。
钢筋混凝土矩形水池结构设计导言钢筋混凝土矩形水池结构一般由池壁、底板和顶盖(是否封闭加盖由工艺需要决定)所组成。
水池按有无顶盖,可分为无顶盖的开敞式水池、有顶盖的封闭式水池和带走道板的半封闭式水池;按水池埋置情况,可分为全埋式、地下式、半地下式、地面式和架空式水池。
本文以春风油田二号联合站建设工程中污水回收及污泥浓缩池为例,简单介绍了水池的结构设计。
矩形水池结构设计1.水池主要荷载作用在水池上的主要荷载:(1)池顶荷载:作用在池顶上的荷载主要有顶板自重、防水层重、覆土重、活荷载和雪荷载。
其中活荷载和雪荷载不同时考虑,计算时取二者中的较大值。
(2)池底荷载:池底荷载为底板所受的地基反力和地下水产生的浮力。
地基反力主要由以下几种荷载引起:1)池顶活荷载q k;2)池顶覆土荷载q s(根据实际计算确定q s值);3)池顶自重G r、池壁自重G w、及支柱自重G c,取单位面积自重和。
(3)池壁荷载:作用在池壁上的荷载主要是水平方向的土压力和水压力。
池壁水压力按三角形分布,一般偏安全的按满池来计算。
池壁土压力按朗肯主动土压力理论计算。
2.水池内力计算(1)水池资料本工程水池为半地上式水池,整体尺寸为18m×20m,池体高出地面0.45m,分五个区格,池深2.65m,局部3.55m。
池顶为预制混凝土盖板,池体混凝土采用C40、S8级抗渗混凝土,钢筋采用HRB400级,最外层钢筋混凝土保护层厚度,池体底板、池壁与池顶盖板均取50mm。
水池的内力计算主要包括池壁板、池底板和池顶板内力计算。
池顶为预制混凝土板,仅对池壁板与池底板进行计算。
(2)池壁板计算进行池壁板的内力计算,首先确定池壁的边界条件,然后考虑“池内有水、池外无土”或“池内无水、池外有土”两种荷载工况进行计算。
跨度为18m的外壁板计算,板厚350mm。
按悬臂板计算,沿池壁高度取1m宽板带作为计算单元进行计算。
1)荷载计算。
a.池内有水,池外无土时(按满水的最不利情况计算)水压力:根据公式计算:=10×3.1=31kN/㎡。
水池计算书水池概况:有顶盖地上式矩形水池,平面尺寸5m ×8.2m ,池壁净高6.0m ,设计水深5.7m ,材料采用C40混凝土和HRB400级钢筋,工艺提供池内水容重311/w r kN m =,池壁保护层c=35mm.材料及相关条件:混凝土强度等级:C40 219.1/c f N mm = 21.71/t f N m m= 22.39/tk f N mm = 226.8/ck f N mm = 423.2510/c E N mm =⨯钢筋 HRB400级 2360/y f N m m= 522.010/s E N mm =⨯ 荷载计算:池内水压力:011 5.762.7(/)wk w p r H kN m ==⨯=1.27 1.2762.779.63(/)wk p p kN m ==⨯=水内CB1轴水池池壁计算 1.池壁厚度估算57000.6958200H l == , 按三边固定,顶部自由计算,查表得0.0276α=-, 0220.027679.63 5.771.41(./)y M pl kN m m α==-⨯⨯=-假设配筋率00.5%s A bh ρ==3600.0050.09419.1y Cf f ξρ==⨯= 221(1)1(10.094)0.09022s a ξ----===0.5(10.5(10.94s γ==⨯=0217.4()h mm === 参照此值,池壁厚度为取h=300mm 。
2. 池壁内力计算池壁内力计算(三边固定,顶部自由),h=300mm池壁竖向计算高度取 5.7y l m =水平向计算长度8.2x l m = / 5.7/8.20.695y x l l == 池壁外侧内力计算: 内侧水平向固端弯矩:0220.020479.63 5.752.78(./)x M pl kN m m α==-⨯⨯=-竖向底端固端弯矩:0220.027679.63 5.771.41(./)y M pl kN m m α==-⨯⨯=-竖向跨中弯矩:220.006279.63 5.716.04(./)y M pl kN m m α==⨯⨯= 水平跨中弯矩:220.006779.63 5.717.33(./)x M pl kN m m α==⨯⨯= 3. 池壁配筋计算(1)内侧水平钢筋按受弯构件计算052.78./xM kN m m = 62252.78100.03919.11000265s c o M f bh α⨯===⨯⨯ 相应的ξ=0.039<ξb=0.614。
05S804矩形钢筋混凝土蓄水池05S804矩形钢筋混凝土蓄水池是一种常见的建筑结构,它被广泛应用于农业、工业和城市给排水等领域。
该蓄水池的设计和施工方法已经得到了广泛的研究和探讨。
本文将详细介绍该蓄水池的结构设计、施工工艺、材料选择以及质量控制等方面。
结构设计05S804矩形钢筋混凝土蓄水池是一种矩形截面的单层钢筋混凝土结构,其设计主要基于力的平衡和力的传递原理。
该蓄水池的主要结构包括池体、顶盖和底部支撑结构。
其中,池体是蓄水池的主要部分,它由前墙、后墙和两侧墙组成,前墙和后墙分别由钢筋混凝土板和钢筋混凝土柱组成,两侧墙则由钢筋混凝土板和钢筋混凝土剪力墙组成。
顶盖和底部支撑结构的作用是承载蓄水池的水压力和传递力的作用。
施工工艺05S804矩形钢筋混凝土蓄水池的施工工艺主要包括以下几个步骤:1、基础处理:在施工前,需要对地基进行加固处理,以确保蓄水池的稳定性和承载能力。
2、钢筋工程:在施工时,需要按照设计图纸的要求,将各种钢筋按照正确的规格、数量和位置进行安装,以确保结构的稳定性和承载能力。
3、模板工程:在施工时,需要按照设计图纸的要求,使用符合要求的模板进行安装,以确保结构的形状和尺寸符合设计要求。
4、混凝土工程:在施工时,需要使用符合要求的混凝土进行浇筑,以确保结构的强度和耐久性。
5、防水工程:在施工时,需要做好防水处理,以确保蓄水池的使用寿命和使用安全性。
材料选择在05S804矩形钢筋混凝土蓄水池的施工过程中,材料的选择至关重要。
首先,钢筋应该选用优质钢材,具有高强度、高韧性、防锈等特性。
其次,混凝土应该选用优质水泥、砂、石等材料,具有高强度、高耐磨性、防冻等特性。
最后,防水材料应该选用耐高温、耐腐蚀、耐老化等特性的材料,以确保蓄水池的防水效果和使用寿命。
质量控制在05S804矩形钢筋混凝土蓄水池的施工过程中,质量控制是至关重要的环节。
首先,在施工前需要对各种材料进行质量检查,确保材料的质量符合要求。
钢筋混凝土水池顶盖设计1.1.1 设计资料某矩形水池顶盖平面尺寸为25.0m×18.0m ,池高4.0m ,池壁厚度为200mm ,允许池内设计8根钢筋混凝土柱(假定柱截面尺寸300mm ×300mm ),顶盖平面图如图1-1所示。
采用钢筋混凝土顶板,顶板与池壁的连接近似地按铰接考虑。
试设计此水池顶盖。
荷载及材料如下:(1)池顶覆土厚度为300mm (γs =18kN/m 3);(2)池顶均布活荷载标准值为q k =5kN/m 2,活荷载的准永久值系数1.0=q ψ;(3)顶盖底面用20mm 厚水泥砂浆抹面(320kN/m =γ)。
(4)材料强度等级:混凝土强度等级C25,主梁和次梁的纵向受力钢筋采用HRB335级,板、主次梁的箍筋采用HPB235级。
1.1.2 单向板肋形梁结构设计1. 结构布置及构件截面尺寸确定(1)柱网尺寸确定主梁的跨度为6.0m ,次梁的跨度为5.0m ,即柱距为5.0m×6.0m 。
主梁每跨内布置两根次梁,板的跨度为2.0m 。
(2)板厚度h 对于有覆土的水池顶盖,板厚mm 802000251251=⨯=≥l h ,且不易小于100mm ,所以取板厚mm 100=h 。
(3)次梁截面尺寸h b ⨯根据刚度要求,()mm 67.416~78.2775000121~181121~181=⨯⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=l h ,取mm 450=h ,截面宽度h b ⎪⎭⎫ ⎝⎛=21~31,取mm 200=b 。
(4)主梁截面尺寸h b ⨯ 根据刚度要求,()mm 600~4006000101~151101~151=⨯⎪⎭⎫ ⎝⎛==l l h ,取mm 600=h ,截面宽度,31~21h b ⎪⎭⎫ ⎝⎛= 取mm 250=b 。
水池顶盖结构平面布置如图1-2所示。
2. 板的设计根据《混凝土结构设计规范》(GB 50010 - 2002)规定,本设计中板区格长边与短边之比为:5.20.20.5=,介于2~3之间,宜按双向板进行设计,但也可按沿短边方向受力的单向板计算,在沿长边方向布置足够数量的构造钢筋来处理。
(1)计算简图按弹性理论计算,取1m 板宽作为设计单元,计算跨度:边跨 ()m m 20002/2002/20020020002/2/1=++-=++=h b l l n中跨 ()m m 200020020020002=+-=+=b l l n(2)荷载计算恒载标准值k g :300mm 厚覆土 2kN/m 4.5183.0=⨯100mm 钢筋混凝土板 2kN/m 5.2251.0=⨯200mm 水泥砂浆抹面 2kN/m 4.02002.0=⨯小计 2kN/m 30.8=k g活荷载标准值k q :2kN/m 0.5=k q恒载设计值g : 2kN/m 96.93.82.12.1=⨯==k g g活载设计值q : 2kN/m 5.60.53.13.1=⨯==k q q考虑梁板整体性对内力的影响,计算折减荷载:⎪⎭⎫ ⎝⎛=+=+==+=+=2'2'kN/m 8.10253.821kN/m 21.1325.696.921q g g q g g k k ⎪⎭⎫ ⎝⎛======2'2'kN/m 5.22521kN/m 25.325.621k k q q q q 计算单元上的荷载为:()()kN/m 5.2q kN/m 25.3kN/m 8.10g kN/m 21.13'k ''k '====q g 、 注:(⋅)值为荷载标准值。
计算简图如图1-3所示。
(3)内力计算连续跨数实际为9跨,按5跨连续单向板进行内力计算(教材附表5-3)。
跨中正弯矩:()()m kN 42.50.225.31.021.13078.01.0078.0221''max ,1⋅=⨯⨯+⨯=+=l q g M()()m kN 77.20.225.3079.021.13033.0079.0033.0222''max ,2⋅=⨯⨯+⨯=+=l q g M()()m kN 54.30.225.3085.021.13046.0085.0046.0222''max ,3⋅=⨯⨯+⨯=+=l q g M B 支座弯矩:()221''max ,B 2119.0105.0⎪⎭⎫ ⎝⎛++-=l l q g M ()m kN 10.70.225.3119.021.13105.02⋅-=⨯⨯+⨯-=B 支座边缘处的弯矩:()2222max B,0max B,e B,b l q g M b V M M +-=-= ()m kN 45.522.020.25.696.910.7⋅-=⨯⨯++-= C 支座弯矩:()22''max C,111,0079.0l q g M +-= ()m kN 62.50.225.3111.021.13079.02⋅-=⨯⨯+⨯-=C 支座边缘处的弯矩:()2222max C,0max C,e C,b l q g M b V M M +-=-= ()m kN 97.322.020.25.696.962.5⋅-=⨯⨯++-= (4)配筋计算板厚mm 100=h ,按《给水排水工程钢筋混凝土水池结构设计规程》(CECS138:2002),板中受力钢筋的混凝土保护层厚度取30mm ,故mm,35=s αm m 65351000=-=h 。
板正截面承载力计算结果见表1-1.C25混凝土:()2tk 2t 2c N/mm 87.1N/mm 27.1,N/mm 9.11===f f f ,24c N/mm 108.2⨯=EHPB235钢筋:25s 2'y y N/mm 101.2,N/mm 210⨯===E f f(5)裂缝宽度验算第一跨跨中裂缝宽度验算:板的恒载标准值kN/m 30.8k =g ,活荷载kN/m 0.5k =q ,活荷载永久值==k q q q q ψ 0.1×5.0=0.5kN/m ,则折算荷载为:kN/m 55.825.03.821q k 'k =+=+=q g g kN/m 25.025.021'q ===q q 由荷载永久组合产生的跨中最大弯矩为:()()m kN 77.20.225.01.055.8078.01.0078.0221'q 'k 1q ⋅=⨯⨯+⨯=+=l q g M 裂缝宽度验算所需的各项参数为:260s 1qsq kN/mm 18.1076545787.01077.20.87=⨯⨯⨯==h A M σ ,01.000914.010010005.0457te s te <=⨯⨯==A A ρ 取te ρ=0.01 4.002.00.118.10701.078.165.01.165.01.12sq te tk <=⨯⨯⨯-=-=ασρψf ,取4.0=ψ 最大裂缝宽度:()v d c W 1te s sq max 111.05.1E 8.1αρσψ+⎪⎪⎭⎫ ⎝⎛+= ()0.10111.08011.0305.1101.218.1074.08.15⨯+⎪⎭⎫ ⎝⎛⨯+⨯⨯⨯⨯⨯= 0.25mm mm 049.0<=(满足要求)其他各支座及各跨中截面的最大裂缝宽度,经验算均未超过规范限值,验算过程从略。
