辽宁工程技术大学机械制造技术基础课程设计题目：拨叉机械加工工艺规程及叉口两端面铣削夹具设计班级：姓名：学号：指导教师：完成日期：任务书一、设计题目：拨叉机械加工工艺规程及叉口两端面铣削夹具设计二、原始资料(1) 被加工零件的零件图 1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．所加工的零件图 1张2．毛坯图 1张3．编制机械加工工艺过程卡片 1套4．编制所设计夹具对应的那道工序的机械加工工序卡片 1套5．绘制夹具装配图（A0或A1） 1张6．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。
1张7．课程设计说明书，包括机械加工工艺规程的编制和机床夹具设计全部内容。
（约5000-8000字） 1份四、进度安排本课程设计要求在3周内完成。
1．第l～2天查资料，绘制零件图。
2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法，编制机械加工工艺规程和所加工工序的机械加工工序卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具装配图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天～21天，完成图纸和说明书的输出打印。
答辩五、指导教师评语该生设计的过程中表现，设计内容反映的基本概念及计算，设计方案，图纸表达，说明书撰写，答辩表现。
综合评定成绩：指导教师日期摘要机械制造技术基础课程设计是在完成生产实习的基础上，并且学完了机械制造技术和大部分专业课之后进行的又一个实践性教学环节。
也是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习。
这次设计的是拨叉，包括零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与工序卡片各一张。
首先我们要熟悉零件和了解其作用，它主要用来改变其在齿轮轴上的位置进而改变速度。
优秀设计拨叉的工艺过程设计及专用铣床夹具设计——机械制造课程设计三级锥销孔装配时做配合用目录一、拨叉的分析 (2)1.拨叉的用途 (2)2.拨叉的技术要求 (2)3.拨叉的工艺性 (2)4.拨叉的生产类型 (2)二、确定毛坯、绘制毛坯简图............................................................... 错误!未定义书签。
1.选择毛坯................................................................................................ 错误!未定义书签。
2.确定毛坯的尺寸和机械加工余量 (3)3.毛坯锻件图............................................................................................ 错误!未定义书签。
三、拟定工艺路线................................................................................... 错误!未定义书签。
1.定位基准的选择 (4)2.各表面的加工方案................................................................................ 错误!未定义书签。
3.确定工艺路线........................................................................................ 错误!未定义书签。
四、计算加工余量、切削用量和时间定额 (5)工序05——粗铣拨叉叉爪内侧面 (5)1.确定加工余量........................................................................................ 错误!未定义书签。

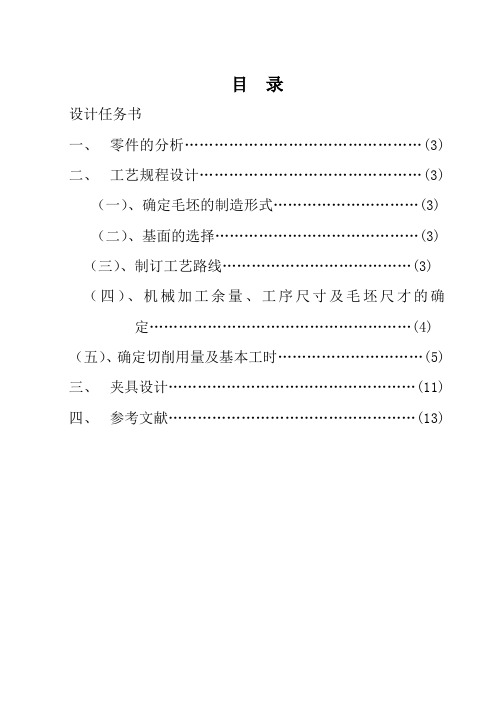

目录设计任务书一、零件的分析 (3)二、工艺规程设计 (3)（一）、确定毛坯的制造形式 (3)（二）、基面的选择 (3)（三）、制订工艺路线 (3)（四）、机械加工余量、工序尺寸及毛坯尺才的确定 (4)（五）、确定切削用量及基本工时 (5)三、夹具设计 (11)四、参考文献 (13)一、零件的分析（一）零件的工艺分析拨叉这个零件从零件图上可以看出，它一共有两组加工表面，而这二组加工表面之间有一定的位置要求，现将这二组加工表面分述如下：1．以Ø25mm孔为中心的加工表面。
这一组加工表面包括：Ø25H7mm 的l六齿花键孔及倒角，尺寸为80㎜与花键孔垂直的两端面，尺寸为18H11与花键孔垂直的通槽。
2．与Ø25mm花键孔平行的表面。
这一组加工表面包括：与花键孔中心轴线相距22㎜的上表面，与上表面垂直的二个M8通孔和一个Ø5锥孔。
这两组加工表面之间有着一定的位置要求，主要是：1．上表面与Ø25mm花键孔中心线平行度为0.10㎜；2．18H11通槽两侧面与与Ø25mm花键孔中心线的垂直度为0.08㎜。
由以上分析可知，对于这二组加工表面而言，我们可以先加工其中一组表面，然后借助于专用夹具进行另一组表面的加工，并且保证它们之间的位置精度要求。
二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200，考虑到该零件在车床中的受力并保证零件的工作可靠性，零件为中批生产，而且零件的尺寸不大，因此，毛坯可采用金属模砂型铸造。
（二）基面的选择基准面选择是工艺规程设计中的重要工作之一。
基面选择的正确与合理，可以使加工质量得到保证，生产效率得以提高。
否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。
粗基准的选择：以上下表面和两侧面作为粗基准，以消除z，x，三个自由度，用以消除x，y，z三个自由度，达到完全定位。
对于精基准而言，根据基准重合原则，选用设计基准作为精基准。
第2章铳宽度为12mm的两侧面夹具设计设计工序：铳宽度为12mm的两侧面2.1问题的提出本夹具要用于铳宽度为12mm的两侧面铳床夹具精度等级为IT12级，粗糙度为3.2。
本道工序只粗铳，精铳一下即达到各要求，因此，在本道工序加工时，我们应首先考虑保证各加工精度，如何提高生产效率，降低劳动强度。
2.2夹具设计2.2.1定位基准的选择应该根据零件图的技术要求，从保证零件的加工精度要求出发，合理选择定位基准。
此零件图没有较高的技术要求，也没有较高的平行度和对称度要求，所以我们应考虑如何提高劳动效率，降低劳动强度，提高加工精度。
Φ17的孔和其两端面都已加工好，为了使定位误差减小，选择已加工好的617孔和其端面作为定位精基准，来设计本道工序的夹具，以两销和两己加工好的617孔的端面作为定位夹具。
拟定加工路线的第一步是选择定位基准。
定位基准的选择必须合理，否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。
基准选择不当往往会增加工序或使工艺路线不合理，或是使夹具设计更加困难甚至达不到零件的加工精度（特别是位置精度）要求。
35为了提高加工效率，缩短辅助时间，决定用简单的螺母作为夹紧机构。
2.2.2切削力和夹紧力计算（1）刀具：高速钢错齿三面刃铳刀Φ160mmz=24机床：X61型万能升降台铳床由［3］所列公式得~d0gv n w f查表9.4—8得其中：修正系数1=1.0C F=30q F=0.83XF=1oy F=0.65UF=0.83a p=S z=24W F=0代入上式，可得F=889.4N因在计算切削力时，须把安全系数考虑在内。
安全系数K=K1K2K i K4其中：K1为基本安全系数1.5勺为加工性质系数11鸟为刀具钝化系数11K A为断续切削系数1.1所以F'=KF=∖T15□N（2）夹紧力的计算选用夹紧螺钉夹紧机由N（∕+A）=KU其中f为夹紧面上的摩擦系数，取力=力=0.25F=PjGG为工件自重.∙.N=——=3551ANZ+Λ夹紧螺钉：公称直径d=20mm,材料45钢性能级数为6.8级σfi=6×I(X)MPab,=8X%=480MPa8 S10螺钉疲劳极限：σ,1=0.32σβ=0.32x600=192MPtzr⅛k极限应力幅：σrt1im= σ,1=51.16MPa[s]=2.5~4取[s]=4得[r]=120MPtz经校核：满足强度要求，夹具安全可靠，使用快速螺旋定位机构快速人工夹紧，调节夹紧力调节装置，即可指定可靠的夹紧2.2.3定位误差分析（1）定位元件尺寸及公差确定。
课程设计报告（理工类）题目拨叉工艺规程及专用夹具设计课程名称机械制造技术基础目录第二节拨叉的工艺分析及生产类型的确定 3一、拨叉的用途 3二、拨叉的用途 3三、审查拨叉的工艺性 5四、确定拨叉的生产类型 6第二节确定毛坯、绘制毛坯简图 6一、选择毛坯 6二、绘制拨叉锻造毛坯简图 6三、确定毛坯的尺寸公差和机械加工余量 6第三节拟定拨叉工艺路线 8一、定位基准的选择 9二、各表面加工方案的确定 9三、加工阶段的划分 10四、工序的集中与分散 10五、确定工艺路线 10六、机床设备及工艺装备的选用 11七确定工艺路线 11第四节确定加工余量和工序尺寸12 一工序1和工序2——加工拨叉头两端面至设计尺寸12二、工序5和工序8——加工拨叉脚两端面至设计尺寸 15第五节确定切削用量及时间额定 17一、确定切削用量 17二、时间定额的计算 20工序卡片23课程设计示例及相关内容讲解图2-1、图2-2分别为某拖拉机用拨叉零件的零件图和三维图样。
已知：零件材料为35钢，重量为4.5kg，年产量Q=3000台/年，m=1件/台。
试为该拨叉零件编制工艺规程。
第一节零件的工艺分析及生产类型的确定一、零件的作用该拨叉应用在某拖拉机变速箱的换档机构中。
拨叉头以孔套在变速叉轴上，并用销钉经孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。
当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑动，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。
该拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。
该零件的主要工作表面为拨叉脚两端面、叉轴孔Ф30+0.021 0mm(H7)和锁销孔Ф8+0.015 0mm(H7)，在设计工艺规程时应重点予以保证。
二、拨叉的技术要求该拨叉形状特殊、结构简单，属典型的叉杆类零件。
拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。
- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。
2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。
- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。
3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。
- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。
4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。
- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。
5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。
- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。
铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。
2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。
- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。
3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。
- 可使用V型槽或定位销等装置来实现准确定位。
4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。
- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。
5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。
- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。
6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。
- 可使用防护罩、安全开关等措施来提高安全性。
以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。
设计题目：拨叉机械加工工艺规程及夹具设计设计题目：拨叉机械加工工艺规程及夹具设计企鹅+1162401387取源文件设计清单：1、零件图 1张2、零件毛坯图1张3、机械加工工艺过程综合卡片1套4、夹具设计1套5、课程设计说明书1套设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为100000件/年。
一、分析零件图（一）零件作用拨叉是传动系统中用来拨动滑移齿轮，以实现系统调速、转向的零件。
其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动；大头的内部突起处与滑移齿轮的凹槽配合。
（二）零件的工艺分析1、零件选用材料为HT200，俗称灰口铸铁。
灰铸铁生产工艺简单，铸造性能优良，但塑性较差，脆性高，不适合磨削。
2、该零件主要加工表面及技术要求分析如下：(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。
表面粗糙度为Ra≤3.2um。
加工时应以上端面与孔φ22H7的内表面为基准。
又由于上端面须加工，根据“基准先行”的规则，故应先加工上端面，再加工孔φ22H7，最后加工孔φ50H13的上下端面。
(2)、尺寸30、20、65、φ50、φ70都有其公差要求，加工时需要保证这些尺寸。
使其满足30-0.24+0.084、20-0.21-0.07、65-0.190φ50+0.46φ70+0.46。
(3)、φ22H7孔内表面Ra≤1.6，需要进行精铰。
φ70H13孔内表面Ra≤6.3，铣端面时就可以保证。
φ20H13内孔表面Ra≤3.2只需半精镗即可。
(4)、M8 的孔只需要钻孔与攻丝，可放在后期工序中。
(5)、φ8锥销孔只要求加工一半，故可以与M8孔同时钻出。
(6)、花键方向保持与图样一致。
两件铸在一起表面应无夹渣、气孔。
根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面尺寸，上述表面的技术要求采用常规加工工艺均可以保证。
机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。
1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
拨叉加工工艺及夹具设计基础加工工艺过程由以上分析可知，该拨叉零件的主要加工表面是平面、孔系和槽系。
一般来说，保证平面的加工精度要比保证孔系的加工精度容易。
因此，对于拨叉来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系以及槽的各尺寸精度。
由上面的一些技术条件分析得知：拨叉的尺寸精度，形状精度以及位置关系精度要求都不是很高确定各表面加工方案一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时使加工的劳动量最小。
设计和工艺是密切相关的，又是相辅相成的。
对于我们设计拨叉的加工工艺来说，应选择能够满足平面孔系和槽加工精度要求的加工方法及设备。
除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。
在满足精度要求及生产率的条件下，应选择价格较低的机床。
1影响加工方法的因素⑴要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。
⑵根据生产类型选择，在大批量生产中可专用的高效率的设备。
在单件小批量生产中则常用通用设备和一般的加工方法。
如、柴油机连杆小头孔的加工，在小批量生产时，采用钻、扩、铰加工方法；而在大批量生产时采用拉削加工。
⑶要考虑被加工材料的性质，例如：淬火钢必须采用磨削或电加工；而有色金属由于磨削时容易堵塞砂轮，一般都采用精细车削，高速精铣等。
⑷要考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。
⑸此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。
选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。
再选择前面各工序的加工方法，如加工某一轴的主要外圆面，要求公差为IT6，表面粗糙度为Ra0.63ym,并要求淬硬时，其最终工序选用精度，前面准备工序可为粗车半精车淬火粗磨。
2 加工方案的选择⑴由参考文献［3］表2.1〜12可以确定，平面的加工方案为：粗铣一一精铣（），粗糙度为6.3〜0.8, —般不淬硬的平面，精铣的粗糙度可以较小⑵由参考文献［3］表2.1〜11确定，孔的表面粗糙度要求为6.3,则选择孔的加方案序为：粗镗――精镗。
机械制造技术课程设计说明书设计题目：制定拔叉零件的加工工艺，设计18铣槽的铣床夹具专业：机械电子工程班级：机电11-2 学号： 1230120301姓名：包强指导教师：张中然机械工程系2015年 11 月 20 日目录一.序言 (1)二.零件的分析 (3)1.零件的作用 (3)2.零件的工艺分析 (3)三.确定毛坯 (4)四.工艺规程设计 (5)五. 夹具设计 (14)六. 总结 (17)七. 参考文献 (18)一、序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
二、零件的分析（一）零件的作用题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.0120mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。
（二）零件的工艺分析CA6140拨叉共有两组加工表面。
1.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.230mm的六齿方花键孔、Ø22+0.280花键底孔两端的2X150到角和距中心线为27mm的平面。
2.以工件右端面为基准的8+0.030 mm的槽和18+0.120mm的槽经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。
三. 确定毛坯1 确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择铸件毛坯。
查《机械制造工艺及设备设计指导手册》324页表15-5选用铸件尺寸公差等级CT9级。
2 确定铸件加工余量及形状：《机械制造工艺及设备设计指导手册》325页表15-7，选用加工余量为MA-G级，并查表15-8确定各个加工面的铸件机械加工余量，铸件的分型面的选者及加工余量如下表所示：（附毛坯图）3绘制铸件零件图：（附零件图）四、工艺规程设计基准的选择。
粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。
制定工艺路线。
方案一工序：粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
粗、精铣削B面。
铣削8+0.030mm的槽。
铣削18+0.0120mm的槽。
拉花键。
方案二工序：粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以Ф40mm 圆柱面为粗基准。
选用C3163-1转塔式六角车床及三爪卡盘夹具。
拉花键。
以A面为基准，铣削槽B面。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具铣削8+0.030mm的槽。
以花键的中心线及A面为基准。
选用X62W 卧式铣床加专用夹具。
铣削18+0.0120mm的槽。
以花键的中心线及A面为基准。
选用X62W卧式铣床加专用夹具。
方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序。
但此方案中2.3.4工序很难对工件进行定位和加紧、方案二中，把花键放在第一道工序的后边，这样，方案二中的3.4.5道工序很容易对工件进行定位与加紧即以花键中心线和A面作为3.4.5道工序的定位基准。
此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。
以上工艺过程详见附表1“机械加工工艺过程综合卡片”机械加工余量。
CA6140的拨叉材料为HT200。
毛坯重量为1.0 kgσb =160MPa HBS 生产类型为由大、中批量生产，采用模锻锻模。
根据上述的原始资料加工工艺，分别确定各个加工表面的机械加工余量，工序尺寸以毛坯尺寸如下：A面的加工余量A面有3±0.8mm的加工余量，足够把铸铁的硬质表面层切除矩形花键底孔。
要求以矩形花键的外径定心，故采用拉削加工内孔尺寸为Φ22 0+0.28，见零件图，参照《金属机械加工工艺人员手册》表3-59确定孔加工余量的分配。
钻孔Φ20mm扩孔Φ21mm拉花键花键孔要求以外径定心：拉削时加工余量参照《金属机械加工工艺人员手册》取2Ζ=1mmB面的加工余量。
此工序分2个工步1、粗铣B面2、精铣B面。
精加工余量为0.2mm粗铣加工余量为2.8mm(五)确定切削用量及基本工时。
工序Ⅰ：车削A面。
1．加工条件。
工件材料：灰口铸铁HT200。
σb=145MPa。
铸造。
加工要求：粗、半精车A面并保证28mm的工序尺寸，Ra=3.2µm机床C3163-1。
转塔式六角卧式车床。
刀具：刀片材料。
r =12. ao=6-8 b= -10 o=0.5 Kr=90 n=15 2、计算切削用量。
（1）已知长度方向的加工余量为3±0.8mm 。
实际端面的最大加工余量为3.8mm 。
故分二次加工（粗车和半精车）。
长度加工公差IT １２级取-0.46 mm （入体方向）（2）进给量、根据《切削简明手册》（第3版）表 1.4 当刀杆尺寸为16mm×25mm,ａｅ≤３mm时，以及工件直径为Φ60mm时（由于凸台B面的存在所以直径取Φ60mm）ƒ=0.6-0.8mm/ｒ.按C３１６３－１车床说明书取ƒ=0.6 mm/n。
由于存在间歇加工所以进给量乘以k=0.75—0.85 所以：实际进给量f=0.6×0.8=0.48 mm/ｒ按C３１６３－１车床说明书ƒ＝0.53ｍｍ／ｒ（3）计算切削速度。
按《切削简明手册》表 1.27 ，切削速度的计算公式为（寿命选T=60min）刀具材料YG6V=Cv/(Tm·ap xv·f yv) ·kv其中：Cv=158 xv=0.15 yv=0.4 M=0.2修正系数Ko见《切削手册》表1.28kmv=1.15 kkv=0.8 kkrv=0.8 ksv=1.04 kBV=0.81∴Vc =158/( 600.2·20.15·0.53 0.4) ·1.15·0.8·0.8·0.81·0.97 =46.9(m/min)（4）确定机床主轴转速ns=1000vc/πdw=229.8（r/min）按C３１６３－１车床说明书ｎ＝200 r／min所以实际切削速度V=40.8m/min（5）切削工时，按《工艺手册》表6.2-1由于铸造毛坯表面粗糙不平以及存在硬皮，为了切除硬皮表层以及为下一道工步做好准备Tm=(L+L1+L2+L3)/nw x f=0.33（min）L=(65-0)/2=32.5 L1=3、L2=0、L3=02、精车已知粗加工余量为0.5mm。
进给量 f. 根据《切削用量简明手册》表 1.6 ，f=0.15－0.25mm/r 按C３１６３－１车床说明书ｆ＝0.16 mm/r计算切削速度按《切削用量简明手册》表 1.27，切削速度的计算公式为（寿命选T=60min）V=Cv/(Tm·ap xv·f yv) ·kv=158/( 600.2·20.15·0.16 0.4) ·1.15·0.8·0.8·0.81·0.97=83.85(m/min)确定机床主轴转速. nw=1000vc/ πdw =410.8（r/min）按C3163－１车床说明书取nw=400（r/min）实际切削速度V=57.1m/min切削工时，查《工艺手册》表6.2-1Tm=(L+L1+L2+L3)/nwxf=22.5/400x0.16=0.35（min）由于下一道工序是钻孔，所以留下Ø20mm的台阶，所以L=(65-20)/2=22.5 mm L1=3.L2=0. L3=03、钻孔、扩孔、倒角。
（1）、钻孔钻头选择：见《切削用量简明手册》表2.2钻头几何形状为（表2.1及表2.2）：双锥修磨具刃，钻头参数：ｄ＝Ф20ｍｍβ=30°，2Φ=118°，2Φ=70°，bε=3.5mm ,ao=12°,Ψ=55°,b=2mm，=4mm。
根据《切削用量简明手册》表2-9确定f=0.48ａ、按机床进给强度决定进给量：根据表2.9 ,当σb＝210MPaｄ0＝20.5mm 可确定f=0.75。
按C3163-1车床说明书取f=0.62mm/n.ｂ、决定钻头磨钝标准及寿命表2.21，当do=20mm、钻头最大磨损量取0.6 寿命T=45min.ｃ、切削速度由《切削用量简明手册》，表2.15得Ｖ=21m/minn=1000V/ D=334.4 由机床技术资料得和334.4接近的有280n/m 和400n/min 取280n/min取n=280m/min. 实际Ｖ=17 m/minｄ、基本工时，Tm=L/nf=(80+10)/280x0.62=0.32 (min)入切量及超切量由表2.29. 查出Ψ+△=10mm所以Tm=L/nf=(80+10)/280x0.62=0.32 (min)（2）、扩孔刀具直径do=21mm；刀具几何参数同上。
由于两孔直径相差不大，为了节省停车和调换走刀量等辅助时间，n和f都不变，所以Tm同上Tm=0.32倒角刀具15°锪钻由于两孔直径相差不大，以表面粗度要求不高手动进给。
（3）、倒角刀具：专用刀具。
此工步使用到专用刀具与手动进给。
检验机床功率按《切削用量简明手册》表 1.2４可以查出当σｂ＝160～245HBSａｐ≤2.8ｍｍｆ≤0.6ｍｍ／ｒＶｃ≤41ｍ／minＰｃ＝3.4kw按C３１６３－１车床说明书主电机功率Ｐ＝11ｋｗ可见Ｐｃ比Ｐ小得多所以机床功率足够所用切削用量符合要求钻削功率检验按《切削用量简明手册》表 2.21当ｄｏ＝21 ｍｍｆ＝0.64 ｍｍ查得转矩Ｍ＝61.8N.M《切削用量简明手册》表由表2.32得功率公式ＰC＝McVc/30do=61.8x17/30x21=1.67km按C３１６３－１车床说明书主电机功率Ｐ＝11ｋｗ可见ＰC比Ｐ小得多，所以机床功率足够，所用切削用量符合要工序Ⅱ拉花键孔单面齿升：根据有关手册，确定拉花键孔时花键拉刀的单面齿为0.06mm,拉削速度v=0.06m/s(3.6m/min)切削工时t=Zblηk/1000vfzZ式中：Zb 单面余量1.5mm(由Φ21mm拉削到Φ25mm)；L 拉削表面长度，80mm；η考虑校准部分的长度系数，取1.2；k 考虑机床返回行程系数，取1.4 ；v 拉削速度（m/min）；fz 拉刀单面齿升；Z 拉刀同时工作齿数，Z=l/p；P 拉刀齿距。
