水污染物连续自动监测系统验收报告

建设工程竣工环境保护验收监测报告XX验字〔2021〕001号工程名称：广西XX环保投资XXX污水处理厂工程工程建设单位：广西XX环保投资广西环境监测2021年10月验收报告编制单位：广西环境监测工程名称：广西XX环保投资XXX污水处理厂工程工程验收监测承当单位：广西环境监测工程负责人：〔验监〕证字第xx号报告编写人：xxx〔验监〕证字第xx号复核：审核：批准：现场监测负责人：xxx〔验监〕证字第xx号参加人员：广西环境监测电话：〔0772〕3180089邮编：545006地址：柳州市社湾路30号德馨楼.实用文档.验收图集细格栅目录1总论 (5)1.1 任务由来 (5)1.2 验收监测目的 (6)1.3 验收监测工作程序 (7)2 验收监测依据 (7)2.1 法规依据 (7)2.2 工程依据 (8)2.3 技术依据 (8)3 建设工程工程概况 (9)3.1 工程根本情况 (9)3.2公共工程 (12)3.3 污水处理工艺 (14)3.4 工程主要污染分析 (15)4 环境影响报告书回忆 (17)4.1 环境影响报告书主要结论及防治措施 (17)4.2 环境影响报告书批复要点 (18)5 验收监测评价标准及总量控制指标 (19)5.1验收监测评价标准 (19)5.2总量控制指标 (21)6 验收质量控制与分析方法 (22)6.1现场监测时生产工况 (22)6.2 监测分析质量控制 (22)6.3验收监测分析仪器及方法 (23)7 验收监测内容及结果 (27)7.1废气监测 (27)7.2废水监测 (29)7.3 地表水监测 (32)7.4 噪声监测 (35)8.环境管理检查 (36)8.1 环境管理制度执行情况 (36)8.2环保措施落实情况及实施效果 (39)8.3环境管理检查情况 (42)8.4监测方案落实情况 (43)9生态环境影响 (44)10公众意见调查 (45)10.1 公众意见调查的目的、方法、对象 (45)10.2 公众参与调查意见分析 (47)11 验收监测结论与建议 (51)11.1验收监测结论 (51)11.2 存在问题及建议 (53)附图一XXX污水处理厂工程工程地理位置图 (55)附图二XXX污水处理厂工程工程地表水监测点位布置 (56)附图三污水处理厂效劳区近期污水管网图 (56)附件1、建设工程工程竣工环境保护“三同时〞验收登记表 (57)附件2、河池市XXX区环境保护局文件“环建审〔2021〕xx号〞?关于XXX污水处理厂工程工程环境影响报告书的批复?〔2021.10.9〕 (58)附件3、广西XX环保投资XXX污水处理厂工程工程竣工环境保护验收监测?委托书? (58)附件4、XXX市第二污水处理厂生产运行值班管理制度 (58)附件5、XXX市第二污水处理厂环境风险事故应急预案 (58)1总论1.1 任务由来广西XX环保投资XXX污水处理厂工程工程位于河池市XXX区城西工业园区金宜大道北侧，占地面积28.77亩。

登录时应具备不少于3级以上操作管理权限。 5.9.6 数据处理与检索检查 5.9.6.1 数据处理检查
数据采集传输仪可存储12个月及以上的原始数据，记录水质测定数据和各类仪器运行状态数据，自 动生成运行状况报告、水质测定数据报告、掉电记录报告、操作记录报告和仪器校准报告。 5.9.6.1.1 水质测定数据和各类仪器运行状态数据
5.6 pH 水质自动分析仪 5.6.1 验收监测方法 5.6.1.1 实际水样比对试验
采集实际废水样品，以自动监测仪器与国标方法（GB 6920）对废水pH值进行比对试验，比对试验 过程中应保证水污染源在线监测仪器与国标法测量结果组成一个数据对，至少获得6个测定数据对，计 算两种测量结果的绝对误差。80%绝对误差值应达到本标准实际水样比对试验验收指标。
数据采集传输仪对水污染源在线监测仪器应具备故障断断功能（传感器故障报警、超标报警、通信 故障报警、断电记录等）。 5.9.4 独立性检查
当数据采集传输仪与上位机通信中断时，数据采集传输仪能独立工作，仍具有数据采集、控制水污 染源在线监测仪器和辅助设备运行等各种功能。 5.9.5 管理安全检查
应具备安全管理功能，操作人员需登录帐号和密码后，才能进入控制界面，对所有的操作均自动记 录、保存。
干式氧化法。指填充铂系、氧化铝系、钴系等催化剂的燃烧管保持在680－1000℃，将由载气导入
的试样中TOC燃烧氧化。干式氧化反应器主要采用两种方式，一是将载气连续通入燃烧管，另一种是将
燃烧管关闭一定时间，在停止通入载气的状态下，将试样中的TOC燃烧氧化。
5.2.2 验收监测方法
5.2.2.1 实际水样比对试验
重铬酸钾消解法: 重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的有机物和还原性物质， 以比色法或氧化还原电位滴定法测定剩余的氧化剂，计算得出CODCr值。 5.1.2 验收监测方法

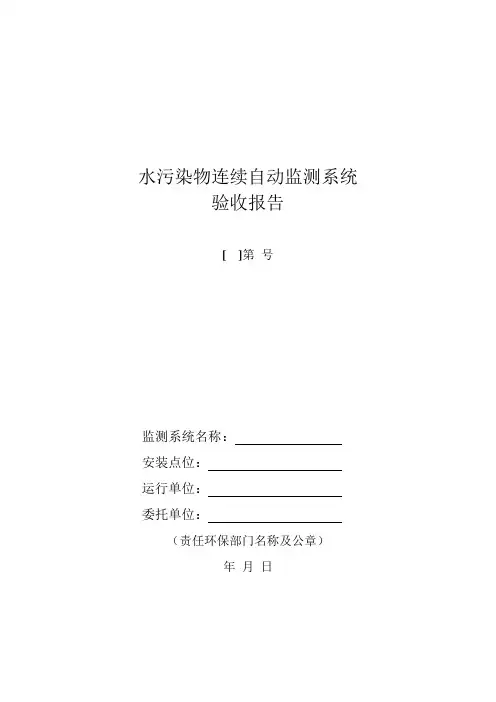

水污染物连续自动监测系统验收报告[ ]第号监测系统名称：安装点位：运行单位：委托单位：（责任环保部门名称及公章）年月日表A.1 基本情况表A.2 安装验收项目《水污染物连续自动监测系统第1 部分：技术要求和安装技术规范》要求是否符合排放口是否设置有环境保护图形标志牌；维护和采样平台的安装施工全部符合要求；防护拦杆的安装全部符合要求；每一独立厂区废水排放总排放口不超过两个；需清污分流的单位实施了清污分流；污（废）水总排放口、废水排放处理设施的进水、出水口均设置了具备便于采样和流量测定条件的采样口；排放一类污染物的车间排放口设置了具备便于采样的采样口；污（废）水总排放口的采样口设在厂界处(特殊情况除外)；一般整治单位的各废水排放采样口设置了符合标准计量要求的三角堰、矩形堰、测流槽等计量和记录装置；排放口的设置应能满足安装污水水量自动计量装置、采样取水系统的要求；排放口的采样点设置有水质自动采样器；明渠两侧平台或工作面的所有敞开边缘应设置带踢脚板的防护栏杆，采水口临空、临高的部位应设置带踢脚板的防护栏杆和钢平台。

采样管路采样取水系统应保证采集有代表性的水样，并保证将水样无变质地输送至监测站房供水质自动分析仪取样分析或采样器采样保存；采样系统应尽量设在废水排放堰槽取水口头部的流路中央，系统进水口朝向水流方向，以减少堵塞。

测量合流排水时，在合流后充分混合的场所采水。

采样取水系统宜设置成可随水面的涨落而上下移动的形式。

应同时设置人工采样口，以便进行比对试验；采样系统的构造应有必要的防冻和防腐设施；采样取水管材料应对所监测项目没有干扰；采样系统应能保证水质自动分析仪所需的流量；采样管路应采用优质的硬质PVC 或PPR 管材，严禁使用软管做采样管；对于漂浮物较多的污水可采用20 目~30 目的筛网阻隔，避免漂浮物堵塞采样口；采样泵应根据采样流量、采样取水系统的水头损失及水位差合理选择。

采样泵应对水质参数没有影响，并且使用寿命长、易维护。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

采样口设在流量监测系统标准化计量堰（槽）取水口头部的流路中央， 采水口朝向与水流的方向一致；测量合流排水时，在合流后充分混合的
场所采水
采样泵选择合理，安装位置便于泵的维护
数据控制单元
数据控制单元可协调统一运行水污染源在线监测系统，采集、储存、显示监测数据及运行日志，向监控中心平台上传污染源监测数据
可接收监控中心平台命令，实现了对水污染源在线监测系统的控制。如触发水质自动采样单元采样，水污染源在线监测仪器进行测量、标液核
查、校准等操作
可读取并显示各水污染源在线监测仪器的实时测量数据
可查询并显示：pH值的小时变化范围、日变化范围，流量的小时累积流量、日累积流量，温度的小时均值、日均值，CODCr、NH3-N、TP、TN的小时值、日均值，并通过数据采集传输仪上传至监控中心平台
续表
系统名称
验收项目和验收内容
是否符合
验收人签字
项目
验收项目及验收内容
是否符合
验收人签字
基本功能
应能够设置三级系统登录密码及相应的操作权限
应具有接收远程控制网的外部触发命令、启动分析等操作的功能
具有时间设定、校对、显示功能
具有自动零点校准功能和量程校准功能及自动记录功能。校准记录中应包
括校准时间、校准浓度、校准前的校准关系式（曲线）、校准后的校准关系式（曲线）
零点校准液（x0）
对应测量信号数值（y0）
量程校准液（xi）
对应测量信号数值（yi）
校准公式曲线斜率数值b
校准公式曲线截距数值a
明渠流量计
堰槽型号
测量量程
流量公式
电磁流量计
测定范围
测量量程
模拟输出量程
备注：
监测方法及测量过程参数设置验收结论：

15
DB14/T 1865—2019
表 A.3 仪器设备基本功能验收
项目
验收项目及验收内容
应能够设置三级系统登录密码及相应的操作权限
是否 符合
应具有接收远程控制网的外部触发命令、启动分析等操作的功能
具有时间设定、校对、显示功能
具有自动零点校准功能和量程校准功能及自动记录功能。校准记录中应包括校准 时间、校准浓度、校准前的校准关系式（曲线）、校准后的校准关系式（曲线） 基 本 应具有测试测量数据类别标识、显示、存储和输出功能 功 能 应具有限值报警和报警信号输出功能
验证记录
标准物质或标准样品的校准和验证记录
备注
是否符合
验收人签字
20
验收组结论：
表 A.8 验收结论
DB14/T 1865—2019
序 号
验收组 职务
姓 名
表 A.9 验收组成员
工作单位
职务/职称
签字
21
设备专有参数只有在仪器的特殊操作模式下可以被调整或选择；它被分成两类： 一类是固化的 (即不会改变的)，另一类是由被授权的，如仪器用户，软件开发者 来调节的可输入参数
通过保护措施，如机械封装或电子加密措施等，防止未授权的访问或者访问时留 有证据
注：
传输的计量数据应含有必要的相关信息，且不应受到传输延时的影响
排放口、流量 水质采样系统应设置水质自动采样器实时采集等比例水样供水质自动分析仪取样 及采样系统 分析，且能够实现平行监测留样和比对监测留样
排放口、明渠流量测量装置设施运行维护和比对监测工作平台所有敞开边缘应设置 带踢脚板的防护栏杆，采水口临空、临高的部位应设置带踢脚板的防护栏杆和钢平 台且有通往平台的通道 维护和采样平台的安装施工全部符合要求

工况核查
核查内容与结论
±10%F.S. ±0.3 mg/L
±10%
±0.3 mg/L
±15% ±10%F.S. ±0.06 mg/L
±10%
±0.06 mg/L
±15% ±10%F.S. ±0.3 mg/L
±10%
±0.3 mg/L
±15% ±0.5 ±0.5 ±0.5
产品生产工况核查
污染治理设施工况核 查
单位名称（盖章）： 法人代表： 联系人： 地址：□□省□□市□□区□□□路□□号 邮政编码：□□□□□□ 电话：□□□-□□□□□□□□ 传真：□□□-□□□□□□□□
24
一、前言
企业基本情况； 产品生产基本情况； 污染治理设施基本情况； 自动监测设备生产厂家、设备名称、设备型号。 （检测单位）于 □□年□□月□□日至□□月□□日对该公司安装于□□□□□□的水污 染源在线连续自动监测系统（设备）进行了比对监测。
显示值
实际值 规定值
续表
是否 符合
核查人 签字
监测方法及测量过程参数核查结论：
28
六、监测结果
（每个项目一个测试报告）
排污企业名称 测点名称 工况 测试项目
动分析仪
准确度 实际水样比对
有证标准溶液浓度＜30 mg/L
有证标准溶液浓度≥30 mg/L 实际水样CODCr＜30 mg/L
（用浓度为20~25 mg/L的标准样品替代实 际水样进行测试）
30 mg/L≤实际水样CODCr<60 mg/L
±5 mg/L ±10% ±5 mg/L ±30%
60 mg/L≤实际水样CODCr<100 mg/L
程
量程校准液配制方法
参 数 报警限值

污染源在线监测设备验收报告目录1. 污染源在线监测设备验收报告 (3)2. 验收概况 (4)2.1 项目基本信息 (4)2.1.1 项目名称 (6)2.1.2 项目地点 (6)2.2 验收目标 (7)2.2.1 验收范围 (8)2.2.2 验收标准 (9)2.2.3 验收内容 (10)2.3 验收代表 (11)2.3.1 甲方代表 (13)2.3.2 乙方代表 (14)2.3.3 第三方专业机构代表 (15)3. 在线监测设备概况 (16)3.1 设备类型 (17)3.2 设备位置 (18)3.3 设备清单 (20)3.4 设备参数 (20)3.4.1 监测参数 (21)3.4.2 准确性 (22)3.4.3 稳定性 (23)3.4.4 数据传输 (24)3.5 设备维护 (25)4. 验收具体内容 (27)4.1 设备安装 (28)4.1.1 安装位置 (30)4.1.2 安装质量 (30)4.1.3 安装规范 (32)4.2 设备调试 (33)4.2.1 调试过程 (34)4.2.2 调试结果 (35)4.2.3 调试方案 (36)4.3 设备运行 (38)4.3.1 运行情况 (38)4.3.2 运行数据 (39)4.3.3 运行报告 (41)4.4 设备维护保养 (42)4.4.1 维护计划 (42)4.4.2 保养方案 (44)4.4.3 维护记录 (44)5. 验收结论 (45)5.1 设备性能评价 (46)5.2 运行状况分析 (48)5.3 存在问题与建议 (49)5.4 验收结论意见 (49)1. 污染源在线监测设备验收报告本验收报告旨在全面评价采购设备的性能、功能、安全性和可靠性，确保设备能够满足环境保护的实际需求，为我单位提供有效的环境数据。

验收工作依据的是《污染源自动监测系统安装验收规范》（HJT 3652、《环境监测仪器验收技术规范》（HJ 2122、以及相关环保法规和标准。

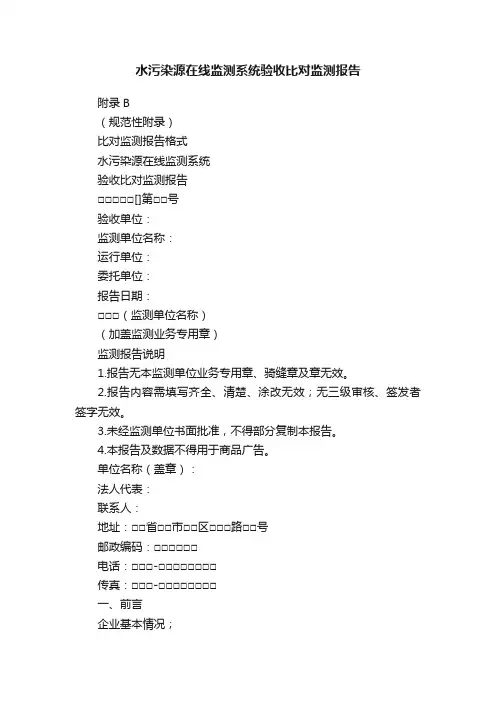

水污染源在线监测系统验收比对监测报告附录B（规范性附录）比对监测报告格式水污染源在线监测系统验收比对监测报告□□□□□[]第□□号验收单位：监测单位名称：运行单位：委托单位：报告日期：□□□（监测单位名称）（加盖监测业务专用章）监测报告说明1.报告无本监测单位业务专用章、骑缝章及章无效。

2.报告内容需填写齐全、清楚、涂改无效；无三级审核、签发者签字无效。

3.未经监测单位书面批准，不得部分复制本报告。

4.本报告及数据不得用于商品广告。

单位名称（盖章）：法人代表：联系人：地址：□□省□□市□□区□□□路□□号邮政编码：□□□□□□电话：□□□-□□□□□□□□传真：□□□-□□□□□□□□一、前言企业基本情况；产品生产基本情况；污染治理设施基本情况；自动监测设备生产厂家、设备名称、设备型号。

（检测单位）于□□年□□月□□日至□□月□□日对该公司安装于□□□□□□的水污染源在线连续自动监测系统（设备）进行了比对监测。

二、监测依据（1）HJ91.1污水监测技术规范（2）HJ/T92水污染物排放总量监测技术规范（3）HJ/T273固定污染源质量保证与质量控制技术规范（4）CJ/T3008.1~5城市排水流量堰槽测量标准（5）JJG711明渠堰槽超声波明渠流量计（试行）（6）HJ828水质化学需氧量的测定重铬酸盐法（7）HJ/T70高氯废水化学需氧量的测定氯气校正法（8）HJ535水质氨氮的测定纳氏试剂分光光度法（9）HJ536水质氨氮的测定水杨酸分光光度法（10）GB/T11893水质总磷的测定钼酸铵分光光度法（11）HJ636水质总氮的测定碱性过硫酸钾消解紫外分光光度法（12）GB/T6920水质pH值的测定玻璃电极法三、评价标准参照HJ354中要求进行验收比对监测，所有项目的结果应满足表1的要求。

表1验收标准仪器类型验收项目指标限值超声波明渠流量计液位比对误差12mm 流量比对误差±10%水质自动采样器采样量误差10%温度控制误差±2℃COD Cr水质自动分析仪/TOC水质自动分析仪漂移（80%量程上限值）±10%F.S.准确度有证标准溶液浓度＜30mg/L±5mg/L有证标准溶液浓度≥30mg/L±10%实际水样比对实际水样COD Cr＜30mg/L（用浓度为20~25mg/L的标准样品替代实际水样进行测试）±5mg/L30mg/L≤实际水样COD Cr<60mg/L±30% 60mg/L≤实际水样COD Cr<100mg/L±20%实际水样COD Cr≥100mg/L±15%NH3-N水质自动分析仪漂移（80%量程上限值）±10%F.S.准确度有证标准溶液浓度＜2mg/L±0.3mg/L有证标准溶液浓度≥2mg/L±10%实际水样比对实际水样氨氮<2mg/L（用浓度为1.5mg/L的有证标准样品替代实际水样进行测试）±0.3mg/L实际水样氨氮≥2mg/L±15%TP水质自动分析仪漂移（80%量程上限值）±10%F.S.准确度有证标准溶液浓度＜0.4mg/L±0.06mg/L有证标准溶液浓度≥0.4mg/L±10%实际水样比对实际水样总磷<0.4mg/L（用浓度为0.2mg/L的有证标准样品替代实际水样进行测试）±0.06mg/L实际水样总磷≥0.4mg/L±15%TN水质自动分析仪漂移（80%量程上限值）±10%F.S.准确度有证标准溶液浓度＜2mg/L±0.3mg/L有证标准溶液浓度≥2mg/L±10%实际水样比对实际水样总氮<2mg/L（用浓度为1.5mg/L的有证标准样品替代实际水样进行测试）±0.3mg/L实际水样总氮≥2mg/L±15%pH水质自动分析仪漂移±0.5准确度±0.5实际水样比对±0.5注：依据比对监测项目增减列项。

量程校准液浓度（mg/L）
程
量程校准液配制方法
参 报警限值
数
报警上限 报警下限
校准曲线 y=bx+a
零点校准液（x0） 对应测量信号数值（y0）
量程校准液（xi） 对应测量信号数值（yi） 校准公式曲线斜率数值 b
校准公式曲线截距数值 a
明渠流量 计
堰槽型号 测量量程 流量公式
电磁流量 计
测定范围 测量量程 模拟输出量程
DB14/T 1865—2019
BB
附录B （资料性附录） 比对监测报告格式
水污染源重金属在线监测系统 验收比对监测报告
□□□□□[ ]第□□号
监测单位名称： 运营单位： 报告日期：
□□□（监测单位名称） （加盖监测业务专用章）
22
监测报告说明
DB14/T 1865—2019
1. 报告无本站监测单位业务专用章、骑缝章及章无效。 2. 报告内容需填写齐全、清楚、涂改无效；无三级审核、签发者签字无效。 3. 未经监测单位书面批准，不得部分复制本报告。 4. 本报告及数据不得用于商品广告。
参数名称
排放标准限值 检出限
测定下限 测定上限 测量周期（min） 浓度（mg/L） 前次试样排空时间（s） 蠕动泵试样测试前 排空时间（s） 蠕动泵试样测试后 排空时间（s） 蠕动泵管管径（mm） 蠕动泵进样时间（s） 注射泵单次体积（mL） 注射泵次数（次） 泵管管径（mm） 试剂测试前排空时间（s） 试剂测试后排空时间（s） 进样时间（s） 浓度（mg/L） 单次体积（mL） 次数（次） 试剂浓度（mol/L） 配制方法 消解温度（℃） 消解时间（min） 消解压力（kPa） 冷却温度（℃） 冷却时间（min） 显色温度（℃） 显色时间（min）

环境保护措施监测竣工验收报告尊敬的环境保护主管部门：我公司在完成环境保护措施监测工作后，特此向贵部门提交竣工验收报告。

一、项目概况本项目位于某市某区，项目名称为XXX工程，项目工期为XX年，总投资为XX万元，项目建设主要包括XXX设施建设和相关设备安装，旨在满足某市某区的发展需求和环境保护要求。

二、环境保护设施和措施1. 大气环境保护设施和措施（1）XXX设备和控制系统的建设：我们在工程中按照相关环境保护标准要求安装了XXX设备，并采取了优化设计措施，确保其不会对大气环境造成污染。

（2）大气污染物排放监测：我们配备了先进的在线监测设施，对排放的大气污染物进行实时监测和数据记录。

（3）环境影响评价及控制措施：我们对项目进行了环境影响评价，并在施工和运行阶段采取了相关控制措施，以确保项目对大气环境的影响不超过相关标准限值。

2. 水环境保护设施和措施（1）废水处理设施建设：根据项目规模和水污染特点，我们建设了适当的废水处理设施，并确保其正常运行和达标排放。

（2）水环境监测：我们配备了水环境在线监测设备，并对废水排放进行实时监测和数据记录，以确保废水排放不会对水环境造成污染。

（3）废水处理污泥处置：我们根据相关法规，对废水处理产生的污泥进行了规范的处理和处置，确保其不会对环境造成二次污染。

3. 噪声和振动控制措施（1）噪声和振动监测和评估：我们在工程建设前进行了噪声和振动的现场监测和评估，确保项目在运行过程中不会对周边环境和居民生活造成不良影响。

（2）噪声和振动控制：针对评估结果，我们采取了相应的噪声和振动控制措施，如隔音设施的增设、噪声源的隔离和减速等，以确保项目运行时噪声和振动水平符合相关标准。

三、环境监测结果根据相关法律法规和监测要求，我们建立了全面的环境监测体系，并进行了连续的监测工作。

以下是我们的环境监测结果：1. 大气环境监测结果：（1）大气污染物浓度监测：我们通过在线监测设备对大气中的SO2、NOx、PM2.5和PM10等污染物进行了连续监测。

水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

水污染源自动监测系统验收及运行质量控制广东省环境监测中心张苒2018年12月主要内容第一部分：水污染源自动监测系统验收第二部分：水污染源自动监测系统运行质量控制第一部分水污染源自动监测系统验收水污染源自动监测系统验收水污染源在线监测标准体系水污染源在线监测设备标准水污染源在线监测系统标准测流段流量计采样留样设备其他仪器COD氨氮数采仪排口控制系统水污染源自动监测系统验收水质在线监测设备标准1 环境保护产品技术要求超声波明渠污水流量计HJ/T 15-20072 pH水质自动分析仪技术要求HJ/T 96-20033 电导率水质自动分析仪技术要求HJ/T 97-20034 浊度水质自动分析仪技术要求HJ/T 98-20035 溶解氧（DO）水质自动分析仪技术要求HJ/T 99-20036 高锰酸盐指数水质自动分析仪技术要求HJ/T 100-20037 氨氮水质自动分析仪技术要求HJ/T 101-20038 总氮水质自动分析仪技术要求HJ/T 102-20039 总磷水质自动分析仪技术要求HJ/T 103-200310 总有机碳（TOC）水质自动分析仪技术要求HJ/T 104-200311 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 191-200512 降雨自动监测仪技术要求及检测方法HJ/T 175-200513 水质自动采样器技术要求及检测方法HJ/T 372-200714 环境保护产品技术要求化学需氧量(CODcr)水质在线自动监测仪HJ/T 377-200715 污染源在线自动监控（监测）数据采集传输仪技术要求HJ 477-200916 六价铬水质自动在线监测仪技术要求HJ 609-201117 铅水质自动在线监测仪技术要求及检测方法HJ 762-201518 镉水质自动在线监测仪技术要求及检测方法HJ 763-201519 砷水质自动在线监测仪技术要求及检测方法HJ 764-2015水污染源自动监测系统验收主要考核指标（旧）•漂移：零点漂移、量程漂移•准确度：直线性或线性误差•精密度：重复性误差或重现性•长期稳定性：无故障运行时间、电压稳定性•安全：绝缘阻抗•环境适用性：实际水样比对 主要考核指标（新）•漂移：零点漂移、量程漂移•准确度：示值误差（多点）•精密度：重复性（多点）•长期稳定性：最小维护周期、数据有效率•环境适用性：实际水样比对、温度影响、电压影响、干扰物质（氯离子、pH、重金属等水质在线监测设备标准水污染源自动监测系统验收水质自动监测系统标准《水污染源在线监测系统安装技术规范（试行）》（HJ/T353-2007）《水污染源在线监测系统验收技术规范（试行）》（HJ/T354-2007）《水污染源在线监测系统运行与考核技术规范（试行）》（HJ/T355-2007）《水污染源在线监测系统数据有效性判别技术规范（试行）》（HJ/T356-2007）《固定污染源监测质量保证和质量控制技术规范（试行）》（HJ/T373-2007）《污染源在线自动监控(监测)系统数据传输标准》（HJ/T212-2005 ）《地表水和污水监测技术规范》（HJ/T91-2002）水污染源自动监测系统验收系统组成a.采水、配水单元b.分析单元c.控制传输单元d.监控单元（上位机）水污染源在线监测系统水污染源自动监测系统验收水污染源在线监测系统设计思路对监测结果的影响①监测站位的选择（优化布点）——代表性②采样方式的选择（采样）——代表性保证采集样品能反映水样的变化，确保采集样品具有代表性。

4.1 系统完整性...................................................................... 3 4.2 运行单位........................................................................ 3 4.3 运行人员........................................................................ 3 5 运行技术指标........................................................................ 3 5.1 测量软件........................................................................ 3 5.2 测量过程参数.................................................................... 3 5.3 仪器性能技术指标................................................................ 3 5.4 设备运转率与数据传输率.......................................................... 8 6 运行维护............................................................................ 8 7 检修 .............................................................................. 10 8 校准和验证......................................................................... 10 8.1 总则........................................................................... 10 8.2 数据采集系统校验............................................................... 11 8.3 零点和量程校准................................................................. 11 8.4 标准样品验证................................................................... 11 8.5 水样自动平行监测............................................................... 11 8.6 超标水样监测................................................................... 11 8.7 实际水样比对试验............................................................... 12 8.8 重复性试验..................................................................... 12 8.9 零点漂移和量程漂移试验......................................................... 12 8.10 备用仪器...................................................................... 12 9 封缄和标识核查..................................................................... 13 10 质量保证与质量控制................................................................ 13 10.1 总则.......................................................................... 13 10.2 实验室的质量控制措施.......................................................... 13 10.3 自动监测质量控制.............................................................. 13 10.4 比对监测及现场核查的质量控制措施.............................................. 14 11 运行管理制度与记录................................................................ 14 11.1 记录的基本要求................................................................ 14 11.2 运行记录表格.................................................................. 15 12 比对监测与核查.................................................................... 15

江苏省环境⽔质（地表⽔）⾃动监测预警系统验收技术要求附件2江苏省环境⽔质（地表⽔）⾃动监测预警系统验收办法（试⾏）⽬录1 前⾔ (4)2 验收⼯作分⼯ (4)3 验收步骤与内容 (4)3.1 验收分预验收及最终验收 (4)3.2 预验收 (4)3.3 最终验收 (4)4 申请验收条件 (5)4.1 ⼀般条件 (5)4.2 功能指标 (5)4.3 建⽴完整的技术档案 (5)4.4 建⽴⽔站运⾏管理制度及⼈员岗位职责等 (5)4.5 完成试运⾏期间的⼯作总结及最终验收技术报告 (5)4.6 集成商提交验收材料 (5)5 ⾃动监测仪器设备验收 (6)5.1 交货验收 (6)5.2 仪器验收标准及要求 (6)5.3 仪器基本性能测试⽅法 (7)5.4 仪器考核办法及内容 (7)6 采⽔、配⽔系统基本功能 (9)7 数据采集、传输与控制系统基本功能 (9)8 系统有效数据累计捕捉率 (10)9 质量保证与质量控制 (10)10 ⽂件资料归档 (10)11 附表 (10)附表1 江苏省环境⽔质（地表⽔）⾃动监测预警系统验收意见 (10)附表2 国家有关⽔质⾃动分析仪技术要求⼀览表 (11)附表3 部分实际样品⽐对实验室监测分析⽅法⼀览表 (11)12、验收记录表 (12)表1 ⾃动监测仪器交接验收表 (12)表2 仪器安装、通电、预热情况记录表 (12)表3 仪器初始化设置记录表 (13)表4仪器基本功能核查表 (14)表5 仪器准确度与精密度考核表 (15)表6仪器空⽩值和检出限考核表 (15)表7 仪器标准曲线的测定 (16)表8 仪器零点漂移考核表 (16)表9 仪器量程漂移考核表 (17)表10 仪器响应时间测试结果考核表 (18)表11 仪器重复性或重复性误差考核表 (18)表12 仪器故障记录表 (19)表13 取⽔⼝实际样品测试与实验室⽐对结果统计汇总表 (19)表14 采⽔、配⽔系统基本功能考核表 (20)表15 数据采集、传输、控制系统考核表 (21)表16 仪器试运⾏情况记录表 (22)表17 仪器有效数据获取率统计表 (22)填表说明： (22)1 前⾔1.1 为保证江苏省环境⽔质（地表⽔）⾃动监测预警系统（以下简称⽔站）建设的⼯程质量和技术质量，确保⽔站的正常运⾏，特制定本规定。

水污染物连续自动监测系统安装调试报告一、引言水污染问题是当前亟待解决的环境问题之一，对于确保水质的安全与稳定，采用连续自动监测系统有助于实时监控和管理水污染物的浓度。

本报告旨在对水污染物连续自动监测系统的安装和调试情况进行详细记录和阐述，以便于了解系统的运行情况。

二、系统安装过程1.安装位置选择根据监测需求和实际情况，将水污染物连续自动监测系统安装在离水源较近的地方，避免管道过长导致测量误差。

同时，选择通风良好和无明显干扰源的位置，确保系统实时准确地监测水质。

2.安装设备和接线按照系统制造商提供的装配图纸和说明书，依次安装各个设备，并进行接线连接。

主要设备包括传感器、数据采集仪、数据处理器等。

在接线过程中，要严格按照说明书中的接线图进行接线，确保接线的稳定性和正确性。

3.系统调试系统安装完成后，进行系统调试。

首先，对传感器进行校准，确保传感器输出的准确性和稳定性。

然后，进行系统连通性和数据传输的测试，确保各个设备之间能够正常通信，并且数据采集仪和数据处理器能够收集和处理传感器的数据。

三、系统调试情况1.传感器校准通过与标准浓度溶液的对比实验，对水污染物连续自动监测系统中的传感器进行校准。

校准过程中，根据校准记录表中的数据对传感器进行调整和校正，确保传感器输出的准确性和稳定性。

校准结果显示，传感器的误差在可接受的范围内，符合监测要求。

2.系统连通性和数据传输测试通过对数据采集仪和数据处理器之间的通信进行测试，确保数据采集仪能够成功接收传感器的数据，并将数据传输给数据处理器进行处理和分析。

测试结果显示，系统连通性良好，数据传输稳定，符合系统设计要求。

3.功能测试对系统各个功能进行测试，包括实时监测、数据记录、故障报警等功能。

测试结果显示，系统能够实时监测水污染物浓度，能够准确记录数据，并能够正常进行故障报警。

四、总结和展望经过系统的安装和调试，水污染物连续自动监测系统顺利完成，并通过测试。

系统能够实现实时监测水污染物的浓度，准确记录数据，并进行故障报警。

某市环函[2010]219号关于下发《某市污染源自动在线监控系统验收方案》的通知各县（区、市）环境保护局、相关排污企业：为进一步加强对污染源自动在线监控系统的管理，规范污染源自动在线监控系统的验收程序，根据国家和省环保部门关于污染源自动在线监控系统建设和验收的要求，我局组织制订了《某市污染源自动在线监控系统验收方案》，现下发你们，请遵照执行。

附件：《某市污染源自动在线监控系统验收方案》二〇一〇年九月二十日某市污染源自动在线监控系统验收方案一、验收依据（一）《污染源自动在线监控管理办法》（原国家环保总局令第28号）（二）《主要污染物总量减排监测办法》（国发[2007]36号）（三）《污染源自动在线监控设施运行管理办法》（环发[2008]6号）（四）《国控重点污染源自动在线监控能力建设项目污染源自动在线监控现场端建设规范（暂行）》（环发[2008]25号）（五）《国家监控企业污染源自动监测设备监督考核规程》（环发[2008]88号）（六）《四川省火电企业烟气自动在线监控系统管理办法（试行）》（川环发[2006]125号）（七）《四川省水污染源自动在线监控系统管理暂行规定》（原省环保局川环发[2002]266号）（八）《四川省重点污染源烟气自动在线监控系统验收程序》（川环办发[2008]183号）（九）《固定污染源烟气连续监测技术规范（试行）》（HJ/T75-2007）（十）《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》（HJ/T76-2007）（十一）《污染源在线自动监控（监测）系统数据传输标准》（HJ/T212-2005）（十二）《关于加快我省国控重点污染源监控现场端建设工作的通知》（川环办发[2009]160号）二、验收条件（一）被验收单位的自动在线监控系统全部建设竣工。

（二）被验收单位的自动在线监控系统通过具有资质的环境监测站的验收监测（烟气自动在线监控系统的验收监测必须经市环境监测站认定并接受市环境监测站的抽测）。
