一、单选题1. 示波器是一种用来观察电信号的电子仪器,其核心部件是示波管,下图是示波管的原理图。
示波管由电子枪、偏转电极和荧光屏组成,管内抽成真空。
电子从灯丝K发射出来(初速度可不计),经电压为U0的加速电场加速后,以垂直于偏转电场的方向先后进入偏转电极YY'、XX'。
当偏转电极XX'、YY'上都不加电压时,电子束从电子枪射出后,沿直线运动,打在荧光屏的中心O点,在那里产生一个亮斑。
若要荧光屏上的A点出现亮斑,则()A.电极X、Y接电源的正极,X'、Y'接电源的负极B.电极X、Y'接电源的正极,X'、Y接电源的负极C.电极X'、Y接电源的正极,X、Y'接电源的负极D.电极X'、Y'接电源的正极,X、Y接电源的负极2. 在如图所示的电路中,电源的电动势为E,内阻为r,闭合开关S,电灯L正常发光。
两块电表均为理想电表。
在滑片P向右移动的过程中,下列说法正确的是( )A.电流表的示数变小B.灯泡L的亮度变小C.电压表的示数变大D.电源的总功率变小3. 2021年8月24日19时15分,我国在酒泉卫星发射中心用长征二号丙运载火箭,成功将融合试验卫星星送入预定轨道.“融合试验卫星星”是我国“星网”的首批试验卫星,这两颗卫星都将工作于距离地面高度的极地轨道.则这两颗卫星( )A.运行周期一定相同B.受到地球引力一定相同C.线速度一定相同D.有可能与地面保持相对静止4. 某正弦式交变电流随时间变化的图像如图所示。
下列说法正确的是( )A.此交变电流的有效值为B.时,线圈位于中性面C.时,穿过线圈的磁通量最大D.时,穿过线圈的磁通量变化率最大5. 下列说法中正确的是______A.水面上的油膜在阳光照射下会呈现彩色,这是光的干涉现象B.麦克斯韦首先预言了电磁波的存在,并通过实验加以证实C.某种介质中振源振动得越快,机械波传播得就越快D.运动物体速度可以大于真空中的光速6. 一辆汽车快要到十字路口时,驾驶员看到绿灯旁计时器开始从数字8开始倒计时,每秒减1,此时汽车的速度为12m/s,驾驶员立刻踩刹车制动做减速直线运动,当倒计时数恰为0时,汽车正好停止在停止线前,则汽车开始刹车时与停止线的距离为( )A .12 mB .24 mC .36 mD .48m7. 关于用平行四边形定则研究力的合成的实验,下列说法正确的是( )A .连接橡皮筋与弹簧测力计的细线应尽量短B.两弹簧测力计所拉细线的夹角必须是C .本实验采用了等效替代的研究方法D .本实验采用了理想实验的研究方法8. 两辆完全相同的汽车,沿平直公路一前一后以相同的速度匀速行驶,若前车突然以恒定的加速度刹车,在它刚停住时,后车以前车刹车时的加速度的二分之一的大小开始刹车,已知前车在刹车过程中所行驶的距离为s ,若要保证两车在上述情况中不相撞,则两车在匀速行驶时保持的距离至少应为( )A .1sB .2 sC .2.5 sD .3 s9. 幽门螺杆菌很容易诱发胃肠疾病,临床上常用的检测方法之一是做碳14()呼气试验。

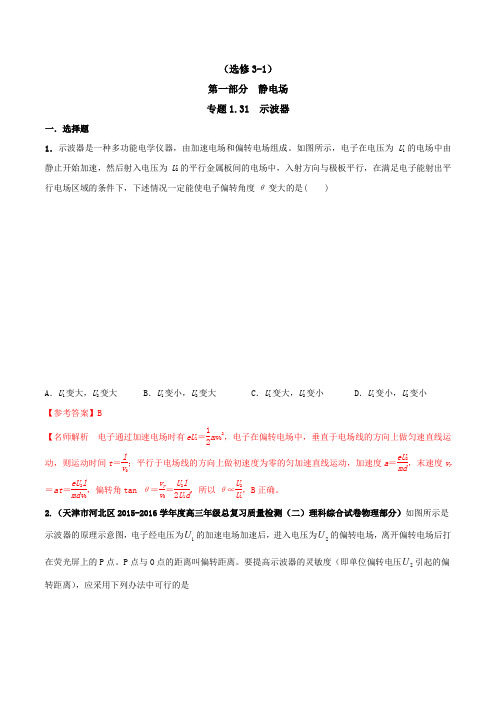

(选修3-1) 第一部分 静电场 专题1.31 示波器一.选择题1.示波器是一种多功能电学仪器,由加速电场和偏转电场组成。
如图所示,电子在电压为U 1的电场中由静止开始加速,然后射入电压为U 2的平行金属板间的电场中,入射方向与极板平行,在满足电子能射出平行电场区域的条件下,下述情况一定能使电子偏转角度θ变大的是( )A .U 1变大,U 2变大B .U 1变小,U 2变大C .U 1变大,U 2变小D .U 1变小,U 2变小 【参考答案】B【名师解析 电子通过加速电场时有eU 1=12mv 02,电子在偏转电场中,垂直于电场线的方向上做匀速直线运动,则运动时间t =l v 0;平行于电场线的方向上做初速度为零的匀加速直线运动,加速度a =eU 2md,末速度v y =at =eU 2l mdv 0,偏转角tan θ=v y v 0=U 2l 2U 1d ,所以θ∝U 2U 1,B 正确。
2.(天津市河北区2015-2016学年度高三年级总复习质量检测(二)理科综合试卷物理部分)如图所示是示波器的原理示意图,电子经电压为1U 的加速电场加速后,进入电压为2U 的偏转电场,离开偏转电场后打在荧光屏上的P 点。
P 点与O 点的距离叫偏转距离。
要提高示波器的灵敏度(即单位偏转电压2U 引起的偏转距离),应采用下列办法中可行的是A .提高加速电压1UB .增加偏转极板a 、b 的长度C .增大偏转极板与荧光屏的距离D .减小偏转极板间的距离 【参考答案】BCD 【名师解析】电子经加速后动能为:E k =eU 1,加速后的速度为:v=m eU 12,经偏转电场的时间为:t=vl,出偏转电场的偏转位移为:y=21at 2=21×md eU 2×2)(vl =1224dU l U ,以此示波器的灵敏度为:2U y =124dU l ,可知要提高灵敏度一可以降低加速电压,故B 正确,二可以增长偏转极板或减小偏转极板间的距离,故CD 正确。
实验十七练习使用示波器第一关:基础关展望高考基础知识实验原理:示波器是研究各种电信号常用的一种电子仪器.示波器用示波管来显示各种电学量的变化情况,示波管内阴极发射的电子被加速后,轰击示波管的荧光屏发光,如果在电子轰击荧光屏前给电子运动区域加上一定的电场,则电子在电场的作用下会按电场的规律发生偏转.因此我们可以通过示波器内的电子线路,对我们要测量的电信号处理后,变成相应的电场,来观察和测量所加的物理量.实验步骤:一、认识示波器的面板二、图是J2459型示波器的面板,其各旋钮开关的名称、作用应熟悉1.辉度调节旋钮——用来调节图像亮度2.聚焦调节旋钮3.辅助聚集旋钮——二者配合使用使图线线条清晰4.电源开关5.指示灯6.竖直位移旋钮7.水平位移旋钮——分别用来调节图像在竖直和水平方向的位置.8.Y增益旋钮9.X增益旋钮——分别用来调节图像在竖直和水平方向的辐度10.衰减调节旋钮——指加在偏转电极上的信号按开关上的倍率衰减.“∞”表示机内给竖直方向提供正弦变化的电压.11.扫描范围旋钮——用来改变扫描电压的频率范围,其中的“外X”表示扫描电压机外输入的扫描信号提供水平扫描.12.扫描微调旋钮——使扫描电压频率在选定范围内连续变化13.Y输入、X输入、地——对应方向的输入接线柱和公共接地接线柱14.交直流选择开关——“DC”表示直流,“AC”表示交流,“AC”只能通过交流信号,不能输入直流信号.15.同步极性开关二、练习使用各种基本调节1.光屏上亮斑的调节a.将辉度调至最低,竖直、水平位移旋钮居中,衰减倍率最大,扫描范围调至“外X”b.打开电源,预热1-2分钟c.调节辉度,使亮度适中d.调节聚焦和辅助聚焦,使亮斑最小e.调节竖直位移、水平位移、使亮斑移动2.观察扫描并进行调节a.调节x增益至13处,扫描频率至最低,观察亮斑移动b.增大扫描频率,观察亮线c.调节x增益,观察亮线长度变化3.竖直方向的偏移及测量a.扫描范围调节“外X”b.将直流开关置于“DC”位置c.输入直流电压观察亮斑的移动d.改变电压正负极,再次观察4.观察正弦电压图线a.扫描范围调至第一档,衰减调至“∞”b.调节X、Y增益,使曲线变化c.转换同步极性,观察波形的变化说明:(1)首先必须熟悉各开关和旋钮的作用才能进行调节(2)注意各开关、旋钮的状态设置要合理(3)亮度不宜过大,以免烧坏荧光屏(4)开关、旋钮用力适度,以防损坏第二关:技法关解读高考解题技法一、调节旋钮的使用典例剖析例1如图中为示波器面板,屏上显示的是一亮度很低,线条较粗且模糊不清的波形.(1)若要增大显示波形的亮度,应调节____(2)若要屏上波形线条变细且边缘清晰,应调节_______(3)若要将波形曲线调至屏中央,应调节_______与________旋钮.解析:辉度旋钮用于调节亮度,聚焦旋钮用来调节清晰度,若要图像平移可调节竖直位移(上下移动)和水平位移(左右移动).答案:(1)辉度(或写为)(2)聚焦(或写为○)(3)竖直位移(或写为↓↑)水平位移(或写为←→)二、调节信号源典例剖析例2如图所示,图甲为示波器上的面板,图乙为一信号源.(1)若要观测此信号源发出的如图丙所示的正弦交流信号,应将信号源的a端与示波器面板上的____接线柱相连,b端与接线柱相连.(2)若示波器显示屏上显示的波形如图丁所示,要使波形横向展宽,应调节___旋钮.(3)若将信号源改为一节干电池的直流电源,并已正确接入示波器,此时DC、AC开关应置于___________位置(填“DC”或“AC”)解析:“Y输入”、“X输入”、“地”分别是对应方向的信号输入电压的接线柱和公共接地的接线柱,因此应将信号源的a端与示面板上的“Y 输入”接线柱相连,b端与“地”接线柱相连.使波形横向展宽,应调节“X增益”.交直流选择开关的作用是用于所加信号电压的情况的.因此,将一节干电池的直流电源接入示波器时,此时应将DC、AC开关置于“DC”位置.答案:(1)Y输入、地(2)X增益(3)DC第三关:训练关笑对高考随堂训练1.如图所示的示波管,当两偏转电极XX′、YY′电压为零时,电子枪发射的电子经加速电压加速后会打在荧屏上的正中间(图示坐标的O点,其中x轴与XX′电场的场强方向重合,x轴正方向垂直于纸面指向纸内,y轴与YY′电场的场强方向重合).若要电子打在图示坐标的第Ⅲ象限,则()A.X、Y极接电源的正极,X′、Y′接电源的负极B.X、Y′极接电源的正极,X′、Y接电源的负极C.X′、Y极接电源的正极,X、Y′接电源的负极D.X′、Y′极接电源的正极,X、Y接电源的负极答案:D2.用示波器观察频率为900 Hz的正弦电压信号.把该信号接入示波器Y输入.①当屏幕上出现如图所示的波形时,应调节_____钮.如果正弦波的正负半周均超出了屏幕的范围,应调节_____钮或________钮,或这两个钮配合使用,以使正弦波的整个波形出现在屏幕内.②如需要屏幕上正好出现一个完整的正弦波形,应将___钮置于____位置,然后调节___钮.答案:①竖直位移↓↑衰减Y增益②扫描范围1 k档扫描微调点评:题目涉及了示波器上常用旋钮应用的知识,考查了考生能否熟练操作实验仪器的能力.3.某学生用示波器观察按正弦规律变化的电压图线时,他将扫描范围旋钮置于第一挡(10 Hz~100 Hz).把衰减调节旋钮置于“”挡,把同步极性选择开关置于“+”位置,调节扫描微调旋钮,在屏上出现了如图甲所示的正弦曲线.后来他又进行了两步调节,使图像变成如图乙所示的曲线,这两步调节可能是()A.将衰减调节旋钮换挡并调节标有“↓↑”的竖直位移旋钮B.将衰减调节旋钮换挡并调节Y增益旋钮C.调节扫描范围旋钮和调节Y增益旋钮D.将同步极性选择开关置于“-”位置并调节Y增益旋钮答案:D1.在“练习使用示波器”实验中,某同学将衰减调节旋钮置于最右边的“”挡,扫描范围旋钮置于“外X”挡,“X输入”与“地”之间未接信号输入电压,他在示波器荧光屏上看到的图象可能是图中的_____.答案:B5.在“练习使用示波器”的实验中:(1)为观察亮斑在竖直方向上的偏移,应该将扫描范围旋钮置于“外X”挡,使亮斑位于屏的____,然后,应把“DC-AC”开关置于位置________,以给示波器输入一个直流电压.(2)为给示波器输入一个Y方向的直流电压(要求电压从零开始逐渐增加),请将下列器材与示波器连成正确的电路.(3)如果在示波器荧光屏上发现水平方向有一自左向右的移动图形,现要使它在水平方向出现一条直线的方法是()A.逆时针旋转辉度调节旋钮B.调节扫描范围旋钮和扫描微调旋钮,减小扫描频率C.调节衰减旋钮D.调节扫描范围旋钮和扫描微调旋钮,增大扫描频率(4)若在示波器的“Y输入”和“地”之间加上如下图所示的电压,而扫描范围旋钮置于“外X”挡,则此时屏上应出现的情形是下图中的()解析:当把扫描范围旋钮置于“外X”挡,调整水平位移、竖直位移旋钮,使亮斑位于屏的中心.然后,应把“DC-AC”开关置于“DC”位置,以给示波器输入一个直流电压.电路的连接要求符合电压是从零开始逐渐增加的,故Y输入端电势要比接地端电势高,电路连接图如图所示.当图形自左向右移动,若速度更快,便可成为一条亮线,故应增加扫描频率.在“Y输入”与“地”之间加一恒定电压,扫描范围旋钮置于“外X”挡时,在光屏上出现的是竖直方向上的一个亮斑,C正确.答案:(1)中心DC(2)电路图如下图(3)D(4)C6.某同学在科技活动中,设计一个实验装置来研究弹簧振子的运动规律,其结构如图所示,当滑决A在光滑的水平杆上做简谐运动时,滑块A发生位移并带动P在光滑的电阻丝上运动从而在BC间输出电压信号,成为示波器的信息源.已知A的质量为m,弹簧劲度系数为k、自然长度为L0,电源电动势为E、内阻不计,光滑电阻丝的总长度为L,电阻分布均匀,D 是电阻丝的中点,系统静止时滑片P在D点,当A做简谐运动时带动滑片P在电阻丝上运动.请回答下列问题:(1)当滑块A做简谐运动带动滑片P在光滑电阻丝上运动时,求出在B、C间得到的电压与滑块A相对于平衡位置位移x的关系式(设取位移向右为正).(2)为了研究弹簧振子的运动规律,可以用示波器观察在B、C间得到的电压信号的变化规律,则B点需接__接______线柱,C点需接_______接线柱.这时“衰减”旋钮不能置于“_____”,“扫描范围”不能置于挡.若信号水平方向的幅度过小或过大,应该用_______旋钮进行调整,若信号过于偏向屏幕下方,应该用旋钮进行调整.解析:若B点接示波器Y输入,C点接示波器的地接线柱.“”输入的为内部提供的交流信号.答案:(1)当触点P偏离平衡位置位移为x,其到D点的电阻为xRL,所以加在其两端的电压为BC EU x.L(2)B点接示波器Y输入,C点接示波器的地接线柱.“”,“外X”,“X增益旋钮”,“竖直位移旋钮”.。
高考物理2.1学习使用示波器专题12020.031,如图,水平放置的光滑的金属导轨M 、N ,平行地置于匀强磁场中,间距为d ,磁场的磁感强度大小为B ,方向与导轨平面夹为α ,金属棒ab 的质量为m ,放在导轨上且与导轨垂直。
电源电动势为E ,定值电阻为R ,其余部分电阻不计。
则当电键调闭合的瞬间,棒ab 的加速度为多大?2,如图所示,电子射线管(A 为其阴极),放在蹄形磁轶的N 、S 两极间,射线管的AB 两极分别接在直流高压电源的_______极和_______极。
此时,荧光屏上的电子束运动径迹________偏转。
(填“向上”、“向下”“不”)。
3,某地地磁场的磁感应强度的水平分量是3.0×l0-5T ,竖直分量是4.0×10-5T ,则地磁场磁感应强度的大小为__________,方向为__________________,在水平面上,面积为5m 2的范围内,地磁场的磁通量为____________Wb 。
4,由磁感应强度的定义式IL F B 可知,磁场中某处的磁感应强度的大小( )A .随通电导线中的电流I 的减小而增大B.随IL乘积的减小而增大C.随通电导线所受磁场力F的增大而增大D.跟F、I、L的变化无关5,如图所示,正方形区域内有一匀强磁场,方向垂直于纸面向外,在顶角a、b、c处均有一缝隙,若有一束质量不等的一价正离子束从a处垂直射入磁场,其中有一部分离子从b处射出,另一部分从c处射出,则()A.从同一出口处射出的离子速率相同B.从同一出口处射出的离子动量相同C.从同一出口处射出的离于动能相同D.从同一出口处射出的离子在磁场中运动的时间相同6,下列说法中正确的是()A.磁极与电流间的相互作用是磁极的磁场和电流的电场产生的B.磁极与电流间的相互作用是通过磁场产生的C.电流与电流间的相互作用是通过电场产生的D.电流与电流间的相互作用是通过磁场产生的7,下图所示的是磁感应强度B、正电荷速度v和磁场对电荷的作用力F三者方向的相互关系图(其中B垂直于F与v决定的平面,B、F、v两两垂直)。
U dU UL mdV qUL x ∝==0220242高考物理专题复习 练习使用示波器一、示波器的组成示波器是用来显示和测量交直流信号幅度、频率、周期等多种物理量的仪器,种类繁多,但主要由以下三部分组成:垂直(y )放大器、水平(x )放大器和扫描系统。
辉度调节“”,用来调整图象的亮度,聚焦调节““○”,这两个旋钮配合着使用,能使电子射线会聚,在荧光屏上产生一个小的亮斑,得到清晰的图象电源开关 和指示灯 垂直位移“↑↓”和水平位移“ ”, 分别用来调整图象在竖直 方向和水平方向的位置。
“Y 增益”和“X 增益”,分别用来调整图象在竖直方向和水平方向的幅度.中间一行左边的大旋钮是“衰减”,它有1、10、100、1000四挡,最右边的正弦符号“ ”档不是衰减,而是由示波器内部自行提供竖直方向的交流试验信号电压,可用来观察正弦波形或检查示波器是否正常工作。
右边的大旋钮是“扫描范围”,也有四挡,可以改变加在水平方向的扫描电压的频率范围,左边第一挡是10~100赫,向右旋转每升高一挡,扫描频率都增大10倍,最右边的是“外X”挡,使用这一挡时,机内没有加扫描电压,水平方向的电压可以从外部输入。
中间的小旋钮是“扫描微调”,用来调整水平方向的扫描频率,顺时针转动时频率连续增加 “Y 输入”、“X 输入” 和 “地”分别是竖直方向、水平方向和公共接地的输入接线柱。
“AC—DC” 是交直流选择开关,置于DC 位置时,所加信号是直接输入的;置于AC 位置时,所加信号电压是通过一个电容器输入的,可以隔断直流成分。
“同步+ - ”置于“+”位置,正弦曲线从正半周开始,置于“-”位置,正弦曲线从负半周开始三、示波器扫描原理根据电子在水平偏转电场中的偏转公式(U 为水平偏转电压) 将如图示的电路接入示波器的x 输入和地之间,若滑动头P 位于最右端A 时,无偏转,亮点在中心, 当P 从A 向B 缓慢滑动时,加在示波器上的偏转电压逐渐增大,x 逐渐增大,亮点向右移动。
示波器高中物理示波器是高中物理学习中重要的实验仪器之一。
它是一种用于观察和测量电信号波形的设备,不仅在物理实验室中广泛应用,也在电子工程和通信领域中发挥着重要作用。
本文将介绍示波器的基本原理、结构和应用,以及其在物理学习和实际应用中的重要性。
一、示波器的基本原理示波器基于示波管的工作原理,通过将电信号转换为可视化的波形来进行观察和分析。
示波器的工作原理基于两个关键概念:扫描和偏转。
1. 扫描:示波器通过水平扫描电子束的方式,在屏幕上形成一个水平的时间基准。
这使得我们可以在屏幕上观察到电信号随时间的变化。
2. 偏转:示波器通过垂直偏转系统控制电子束在屏幕上的位置。
电信号的电压变化将导致电子束在垂直方向上的偏移,从而形成波形。
二、示波器的结构和功能示波器通常由以下几个主要部分组成:1. 示波管:示波器的核心部件是示波管,它是一种真空管或荧光屏幕。
示波管通过电子束在屏幕上的偏转来形成波形图像。
2. 水平系统:水平系统控制电子束的水平扫描速度,以确定时间基准。
它通常包括触发电路,用于确定何时开始扫描。
3. 垂直系统:垂直系统控制电子束在屏幕上的垂直位置,以反映电信号的电压变化。
它包括垂直放大器和垂直偏移电路,可调整波形的幅度和位置。
4. 控制和显示部分:示波器还包括控制按钮、旋钮和显示屏等部分,用于控制示波器的各种功能,并显示观察到的波形。
三、示波器的应用示波器在物理学习和实际应用中具有广泛的用途。
以下是一些示波器的应用场景:1. 实验观测:在物理实验中,示波器用于观测和分析电信号的波形,例如交流电路中的正弦波、方波和脉冲波形。
它使学生能够直观地理解和分析电路中的信号变化,从而深入理解电学原理。
2. 波形分析:示波器可以用于分析复杂的波形,例如调制信号、音频信号和视频信号。
通过观察波形的特征和变化,可以研究信号的频率、振幅、相位等参数,从而帮助理解和解决相关问题。
3. 故障诊断:示波器在电子工程领域中广泛应用于故障诊断和维修。
