混凝土拌合水

混凝土拌合用水标准901点击数：3月15日2006年由中国建筑科学研究院会同北京市市政设计院、北京市第一构件厂共同编制的。

号通知的要求,本标准是根据原城乡建设环境保护部（86）城科字第263在编制过程中，广泛收集了国内外有关标准及我国的大量水质资料、科研成果，经反复讨论，并征求了全国有关单位的意见，最后由我部组织审查定稿。

本标准共分六章和两个附录。

主要内容包括：总则；混凝土拌合用水的类型；技术要求；取样；试验方法和结果及评定等。

在实施本标准的过程中，请各单位注意积累资料，总结经验。

将意见及有关资料寄中国建筑科学研究院建材所，以便今后修改时参考。

中华人民共和国建设部日3月29S年1989 总则第一章为控制混凝土拌合用水的质量，保证混凝土的各项技术性能符合使用要求，特制订本标准。

1.0.1第条本标准适用于工业与民用建筑和一般构筑物的普通混凝土拌合用水。

标准中的各项指标及试验方法用于判定性质不明和性质可1.0.2条第疑的水是否适用于拌制混凝土。

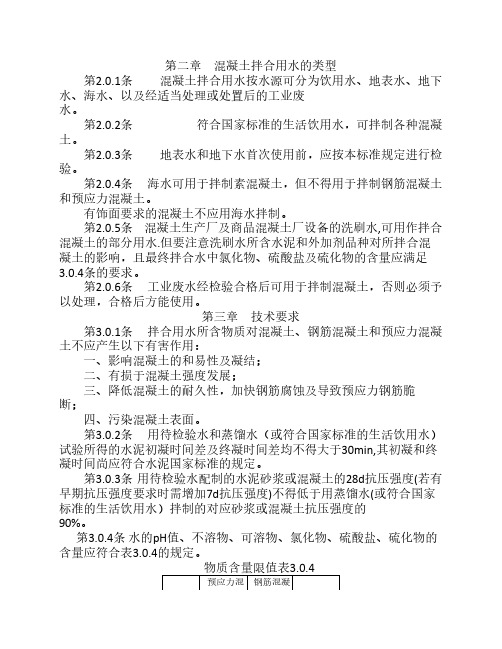

混凝土拌合用水的类型第二章混凝土拌合用水按水源可分为饮用水、地表水、地下水、海水、以及经适当处理或处置后的工业废水。

第2.0.1条符合国家标准的生活饮用水，可拌制各种混凝土。

2.0.2条第地表水和地下水首次使用前，应按本标准规定进行检验。

2.0.3条第海水可用于拌制素混凝土，但不得用于拌制钢筋混凝土和预应力混凝土。

条第2.0.4有饰面要求的混凝土不应用海水拌制。

.但要注意洗刷水所含水泥和外加剂品种对所拌合混混凝土生产厂及商品混凝土厂设备的洗刷水,可用作拌合混凝土的部分用水条第2.0.5 条的要求。

3.0.4凝土的影响，且最终拌合水中氯化物、硫酸盐及硫化物的含量应满足工业废水经检验合格后可用于拌制混凝土，否则必须予以处理，合格后方能使用。

2.0.6条第技术要求第三章拌合用水所含物质对混凝土、钢筋混凝土和预应力混凝土不应产生以下有害作用：第3.0.1条一、影响混凝土的和易性及凝结；二、有损于混凝土强度发展；三、降低混凝土的耐久性，加快钢筋腐蚀及导致预应力钢筋脆断；四、污染混凝土表面。

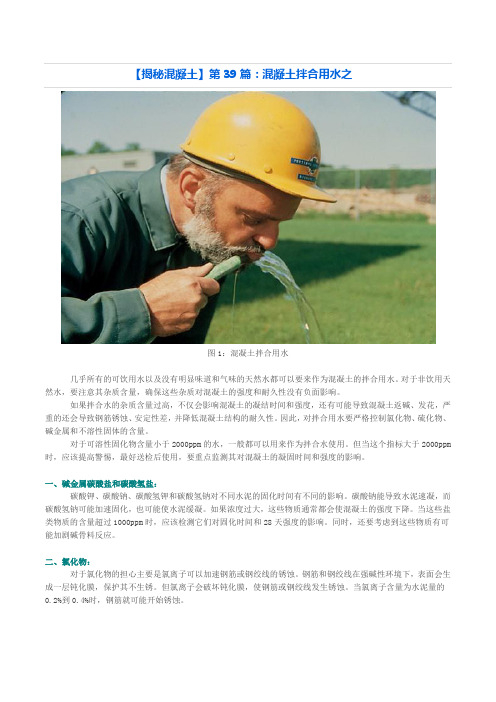

几乎所有的可饮用水以及没有明显味道和气味的天然水都可以要来作为混凝土的拌合用水。

对于非饮用天然水，要注意其杂质含量，确保这些杂质对混凝土的强度和耐久性没有负面影响。

如果拌合水的杂质含量过高，不仅会影响混凝土的凝结时间和强度，还有可能导致混凝土返碱、发花，严重的还会导致钢筋锈蚀、安定性差，并降低混凝土结构的耐久性。

因此，对拌合用水要严格控制氯化物、硫化物、碱金属和不溶性固体的含量。

对于可溶性固化物含量小于2000ppm的水，一般都可以用来作为拌合水使用。

但当这个指标大于2000ppm时，应该提高警惕，最好送检后使用，要重点监测其对混凝土的凝固时间和强度的影响。

一、碱金属碳酸盐和碳酸氢盐：碳酸钾、碳酸钠、碳酸氢钾和碳酸氢钠对不同水泥的固化时间有不同的影响。

碳酸钠能导致水泥速凝，而碳酸氢钠可能加速固化，也可能使水泥缓凝。

如果浓度过大，这些物质通常都会使混凝土的强度下降。

当这些盐类物质的含量超过1000ppm时，应该检测它们对固化时间和28天强度的影响。

同时，还要考虑到这些物质有可能加剧碱骨料反应。

二、氯化物：对于氯化物的担心主要是氯离子可以加速钢筋或钢绞线的锈蚀。

钢筋和钢绞线在强碱性环境下，表面会生成一层钝化膜，保护其不生锈。

但氯离子会破坏钝化膜，使钢筋或钢绞线发生锈蚀。

当氯离子含量为水泥量的0.2%到0.4%时，钢筋就可能开始锈蚀。

氯化物可以通过多种方式混入混凝土，如外加剂、骨料、胶凝材料、拌合水等，都可能将氯化物带入到混凝土中。

混凝土结构暴露于化冰盐、海水、或海边含氯化物的空气中时，氯化物也可以渗入到混凝土结构中。

对于氯化物含量的限制，主要取决于结构的种类、使用环境和对其耐久性的要求。

如果天然水中的可溶性固化物含量高，通常都是由于氯化钠或硫酸钠含量高。

混凝土对这两种物质的容忍度是比较高的，当氯化钠含量为20,000ppm时，如果混凝土的工作环境比较干燥，引发钢筋锈蚀的风险较小。

但如果是预应力混凝土或混凝土中同时预埋了金属铝构件，则对氯离子含量的限制就要严格的多。

混凝土拌合物中的水本文针对影响混凝土生产质量水平的主要因素—水及其产生的主要现象进行了分析，对骨料内含水如何控制进行了阐述并提出建议。

标签：混凝土拌合物；水；骨料；混凝土生产质量水平无水，制不成混凝土。

混凝土各组成材料按一定比例配合，拌制而成的尚未凝结硬化的塑性状态拌合物，称为混凝土拌合物，也称为新拌混凝土。

混凝土拌合物的材料主要是由石子、沙、水泥、水等这些拌合料按照相应的配合比搅拌在一起的。

拌合物的流动性、粘聚性、保水性都与水有关。

本文针对影响混凝土生产质量水平的主要因素—水及其产生的主要现象进行了分析，对骨料内含水如何控制进行了阐述并提出建议。

1、混凝土拌合物中水的来源普通混凝土是由胶凝材料、骨料和水组成，目前大都再掺入混凝土外加剂。

胶凝材料一般由水泥和矿物掺合料组成，矿物掺和料一般指粉煤灰、粒化高炉矿渣粉（简称矿粉）、钢渣粉及硅灰。

混凝土拌合用水主要是指外加水，但在其它材料中也含有水，这些水也绝对不可忽视。

胶凝材料基本上不含水，可忽略不计。

液体外加剂中含有水，可通过试验测出，计入混凝土用水量中。

骨料含水较多，尤其是细骨料，粗骨料（一般指碎石、卵石）在空气较长时间干燥状态下，含水率较小，可忽略不计，但在水洗和雨后粗骨料的含水量不可忽略，要经过试验，将含水量计入混凝土用水量中。

细骨料含水率较大，是重点考虑的主要因素。

2、水在混凝土拌合物中的重要意义众所周知，决定混凝土强度的主要因素是水胶比，水胶比大，混凝土强度就低，反之，水胶比小，强度就高。

供混凝土生产用的配合比一般为理论配合比，用水量不考虑其它材料中的水。

混凝土生产时如果不将其它材料中的水考虑进去，实际用水量就超出了配合比中的用水量，这样会大大降低混凝土强度，坍落度也会明显增大，含水的材料也不是配合比中的量。

由于这部分水是暗含在其它材料中的，其含水率又不是恒定的，所以这部分水是影响混凝土强度和其它性能稳定性的主要因素。

如何控制混凝土用水量，是提高混凝土生产质量水平，减少胶凝材料用量，从而降低混凝土材料成本的重要课题。

混凝土拌合用水及环境水一、混凝土拌合用水依据混凝土拌合用水标准，检验水质能否用于拌制混凝土，是保证混凝土质量的措施之一。

1 拌合用水的类型水是混凝土的重要组成部份，一般认为饮用水就可作为混凝土拌合用水，水的品质会影响混凝土的和易性、凝结时间、强度发展和耐久性等，水中的氯离子对钢筋特别是预应力钢筋会产生腐蚀作用。

符合国家标准的生活饮用水可直接用作混凝土拌合水。

地表水、地下水，应经检验合格后方能作为混凝土拌合用水。

海水只能做为素混凝土的拌合用水，不得用于拌制钢筋混凝土和预应力混凝土及有饰面要求的混凝土。

工业废水必须经过处理，经检验合格后才能作为混凝土拌合用水。

2 技术要求2.1拌合水不应产生以下有害作用⑴影响混凝土和易性及凝结。

⑵有损于混凝土强度发展。

⑶降低混凝土的耐久性，加快钢筋腐蚀及导致预应力钢筋脆断。

⑷污染混凝土表面。

2.2凝结时间的要求用待检验水和蒸馏水(或符合国家标准的生活饮用水)试验所得的水泥初凝及终凝时间差均不得大于30min，且初凝及终凝时间应符合国家标准的规定。

2.3抗压强度的要求用待检验水配制的水泥砂浆或混凝土的28d抗压强度(若有早期抗压强度要求时需增加7d抗压强度)不得低于蒸馏水(或符合国家标准的生活饮用水)拌制的对应砂浆或混凝土抗压强度的90%。

2.4水的化学物质应满足以下要求水的PH值、不溶物，可溶物，氯化物，硫酸盐，硫化物的含量应符合表7.1的规定。

11使用钢丝或经热处理的预应力混凝土用钢筋时，水中氯化物含量不得超过350mg/L2碱含量按NaO+0.658K2O计算值来表示。

采用非碱活性骨料，可不检验碱含量。

2二、环境水作为环境水的地表水、地下水、海水等是否对混凝土构成侵蚀性，并采取相应措施，来保证混凝土的安全。

2.1.环境水检验项目2.2 环境水对混凝土侵蚀性的判定及防护措施2.2.1环境水对混凝土侵蚀类型及侵蚀程度的判定22.2.2采取的防护措施1)对水泥的要求普通硅酸盐水泥: 3CaO.Al2O3（铝酸三钙）应小于8%。

一、混凝土拌合用水质量检验符合标准的饮用水不需进行检验。

混凝土不得采用海水拌合，海水中氯离子含量较高。

钢筋混凝土和预应力混凝土当在缺乏淡水的条件下，允许使用用符合条件的海水拌合：1、拌制的混凝土拌合物中的氯离子含量不得超过1.3%。

2、有抗冻要求的混凝土，水灰比应降低0.05,在缺乏淡水的区域，素混凝土允许使用海水拌合。

地表水和地下水必须进行适用性检验，合格才用工业废水，沼泽水不允许采用。

混凝土拌合用水中不含有影响水泥正常凝结、硬化或促使钢筋锈蚀的物质，且氯离子的含量不宜大于200mg/L使用矿化水时，其PH值不小于4，且水的硫酸盐含量SO2-4不大于0.22%当设计使用年限为100面的结构混凝土，氯离子哈量不得超过500mg/L，对使用钢丝或经热处理钢筋的预应力混凝土，氯离子含量不得超过350500mg/L采用非碱活性骨料室，可以不检验碱含量被检水样应与引用水进行水泥凝结时间、胶砂强度对比试验，其结果初终凝结时间差均不应大于30min。

且其初终凝结时间应符合现行国家标准。

被检的强度应不低于饮用水配制的水泥胶砂强度的90%拌合用水表面不应由明显的油脂和泡沫，且没有明显的颜色和异味。

混凝土且也设备洗刷水不宜用于预应力混凝土、装饰混凝土、加气混凝土和暴露于服饰环境的混凝土，不得用于使用碱活性或潜在碱活性骨料的混凝土未经处理的海水严禁用于钢筋混凝土和预应力混凝土在淡水缺乏时，海水可用于素混凝土，但不得用于装饰混凝土《水运工程质量检验标准》规定必检项目：PH值、氯离子含量、硫酸盐其他检验项目：不溶物、硫化物含量、可溶物《混凝土用水标准》规定检验项目：PH值、不溶物、可溶物、氯化物、硫酸盐、碱含量、被检水样与饮用水样的凝结时间、胶砂强度对比。

PH值试验PH试纸法：先用PH值1-14的试纸测定水样的大致PH值范围，然后用精密PH试纸进行测定。

用玻璃棒将水样滴在试纸上，与比色板比较独处相应的PH值。

PH试纸应注意避光及干燥保存，出场过久的精密PH试纸应先用标准缓冲溶液校验其是否失效，然后在用。
