变压器绕组变形试验作业指导书

变压器检验作业指导书一、引言本作业指导书旨在指导变压器检验作业的进行，确保变压器的安全性、可靠性和性能符合要求。

本指导书包括变压器检验的目的、范围、检验方法、检验内容和要求等方面的内容。

二、目的变压器是电力系统中重要的电气设备，为了确保变压器在运行过程中的安全可靠性，需要进行定期的检验。

本作业指导书的目的是为了指导检验人员按照规范要求进行变压器检验，确保变压器的性能符合相关标准和要求。

三、范围本作业指导书适用于各种类型和规格的变压器的检验工作。

检验内容包括变压器的外观检查、绝缘电阻测量、绕组电阻测量、绕组绝缘电阻测量、绕组变比测量、短路阻抗测量、油浸变压器的油质检验等。

四、检验方法1. 外观检查外观检查是变压器检验的首要步骤，主要目的是检查变压器外部是否有损坏、变形、漏油等情况。

检验人员应仔细观察变压器的外观，记录并报告任何异常情况。

2. 绝缘电阻测量绝缘电阻测量是评估变压器绝缘性能的重要指标。

检验人员应使用绝缘电阻测试仪对变压器的绝缘电阻进行测量，并记录测量结果。

测量时应注意消除外界干扰，确保测量结果准确可靠。

3. 绕组电阻测量绕组电阻测量是评估变压器绕组导体接触性能的重要指标。

检验人员应使用电阻测量仪对变压器的绕组电阻进行测量，并记录测量结果。

测量时应注意消除接触电阻和引线电阻的影响，确保测量结果准确可靠。

4. 绕组绝缘电阻测量绕组绝缘电阻测量是评估变压器绕组绝缘性能的重要指标。

检验人员应使用绝缘电阻测试仪对变压器的绕组绝缘电阻进行测量，并记录测量结果。

测量时应注意消除外界干扰，确保测量结果准确可靠。

5. 绕组变比测量绕组变比测量是评估变压器变比准确性的重要指标。

检验人员应使用变比测试仪对变压器的绕组变比进行测量，并记录测量结果。

测量时应注意消除外界干扰，确保测量结果准确可靠。

6. 短路阻抗测量短路阻抗测量是评估变压器短路能力的重要指标。

检验人员应使用短路阻抗测试仪对变压器的短路阻抗进行测量，并记录测量结果。

变压器试验作业指导书1. 作业项目名称：变压器试验作业指导书2. 作业内容范围本指导书适用于变压器试验作业；3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 人员准备4.1人员准备：注：其它作业人员在此不一一列出。

5. 作业程序、检查方法及标准5.1试验前5.1.1抄写变压器铭牌上的有关数据和单位固资号。

5.1.2在试验工作范围，固好安全缆绳，挂“止步，高压危险！”标示牌。

5.1.3擦干净变压器的高压桩头、低压桩头、瓷瓶和瓷套管。

5.1.4检查变压器外观（相位标志是否一致，档位是否相符等）。

5.1.5检查各试验设备是否正常和在周检期限内使用。

5.1.6试验人员一律穿绝缘鞋、工作服，带低压测电笔等，确认试验变压器具备试验条件，并在绝缘垫上进行作业。

5.2试验中5.2.1用BKZ－G直流电阻快速测仪测量变压器绕组的直流电阻。

5.2.1.1核对变压器所在档位，连接被测绕组测量线，并将其余绕组短路接地；BKZ－G直流电阻快速测仪机壳可靠接地。

5.2.1.2 选择合适量程，按“测量”键逐档（Ⅰ、Ⅱ、Ⅲ）逐相 (Ａ－Ｂ－Ｃ) 测量变压器线圈直流电阻。

待屏幕稳定显示电阻值时读取记录数据，或按“存储”键存储数据以供打印。

5.2.1.3 630kVA及以下三相变压器各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%。

630kVA以上三相变压器各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。

变压器的直流电阻与同温下产品出厂实测数或与以前测得值比较，相应变化不应大于2%。

直流电阻差值在出厂时超过第1、2款规定，制造厂已说明了这种偏差的原因，可按上述第3款进行比较。

5.2.2用变比测试仪对变压器进行变比测试，记录测试数据。

变比测试在每一分接头都须进行，试验值与额定值间相差不得大于2%。

且各相之间相差也不得大于2%。

一、电力变压器试验变压器是变配电所的心脏设备，为了保证其性能良好、安全可靠地运行，就必须定期地对其进行各种试验（预防性试验），新安装施工或大修完成后必须进行交接试验。

为了使试验达到预期目的，详细的了解变压器绝缘结构、工作原理、试验方法，对试验人员来说是极为重要的。

一、试验前的检查和准备工作（一）试验前首先应进行下列检查1、仔细观察变压器油箱、油枕、防爆管及其他附件等有无机械损伤和渗油现象。

2、检查铭牌数据和其它标牌有无错误，附件是否完整，资料是否齐全。

3、器身外起吊钩、吊芯螺栓、螺丝和密封垫等应完整良好。

4、仔细检查高压、低压瓷套管有无裂缝和其它缺陷。

5、器身有无锈蚀和油漆脱落现象。

6、油温和油面指示以及绝缘油颜色等是否正常。

7、变压器油箱内的绝缘油必须已静置48小时以上。

（二）试验前应做好下列准备工作1、如果变压器已安装，应将高、低压侧的母线拆除并应保证其与变压器本体间的安全距离。

2、将油箱上表面的污垢打扫干净，用干净的软布将高压、低压瓷套管等绝缘部件擦拭干净。

3、记录当时的环境温度、空气相对湿度、油表面温度、油标位置和变压器铭牌上的相关数据。

4、准备好现场试验用电源设施以及有关试验设备、仪器、仪表等应用工具、连接导线、安全防护用品和可靠的接地线。

5、做好现场的安全防护工作。

二、变压器的试验项目依据中华人民共和国国家标准GB50150－2006《电气装置安装工程电气设备交接试验标准》，变压器的试验项目应包括下列内容：（一）绝缘油试验或SF6气体试验；（二）测量绕组连同套管的直流电阻；（三）检查所有分接头的电压比；（四）检查变压器的三相接线组别和单相变压器引出线的极性；（五）测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缘电阻；（六）非纯瓷套管的试验；（七）有载调压切换装置的检查和试验；（八）测量绕组连同套管的绝缘电阻、吸收比或极化指数；（九）测量绕组连同套管的介质损耗角正切值tanδ；（十）测量绕组连同套管的直流泄漏电流；（十一）变压器绕组变形试验；（十二）绕组连同套管的交流耐压试验；（十三）绕组连同套管的长时感应电压试验带局部放电试验；（十四）额定电压下的冲击合闸试验；（十五）检查相位；（十六）测量噪音。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的正常运行和安全性。

本指导书适用于各类变压器的检验作业，包括新安装的变压器、维护检修的变压器以及定期检验的变压器。

二、检验前的准备工作1. 确定变压器的检验范围和检验内容，包括外观检查、电气性能检测等。

2. 准备相应的检验设备和工具，如万用表、绝缘电阻测试仪、温度计等。

3. 确保变压器处于停电状态，并采取相应的安全措施，如拉开断路器、贴上警示标识等。

三、外观检查1. 检查变压器外壳是否完好，无明显破损或变形。

2. 检查变压器绝缘结构是否完好，无裂纹或漏油现象。

3. 检查变压器接线端子是否紧固可靠，无松动或腐蚀现象。

4. 检查变压器冷却系统是否正常，如风扇、冷却器等。

四、电气性能检测1. 测试变压器的绝缘电阻，应符合相关标准要求。

2. 测试变压器的绕组电阻，应符合设计值范围。

3. 测试变压器的短路阻抗，应符合设计值范围。

4. 测试变压器的空载损耗和负载损耗，应符合设计值范围。

5. 测试变压器的温升，应符合设计值范围。

五、检验报告和记录1. 根据检验结果，编写检验报告，包括变压器的基本信息、检验项目、检验结果等。

2. 将检验报告归档保存，以备参考和追溯。

3. 记录变压器的检验日期、检验人员、检验设备等重要信息。

六、安全注意事项1. 在进行变压器检验作业时，必须确保停电并采取相应的安全措施，以防止电击和其他安全事故的发生。

2. 检验人员必须熟悉变压器的相关知识和操作规程，严格按照操作规程进行作业。

3. 检验设备和工具必须符合相关安全标准，并经过合格检验和校准。

4. 检验现场必须保持整洁，防止杂物堆积和火源存在。

七、总结本作业指导书详细介绍了变压器检验的步骤和要求，涵盖了外观检查和电气性能检测等内容。

通过严格按照指导书的要求进行检验，可确保变压器的正常运行和安全性。

检验报告和记录的编写和保存也是检验工作的重要环节，可为后续的维护和管理提供参考和依据。

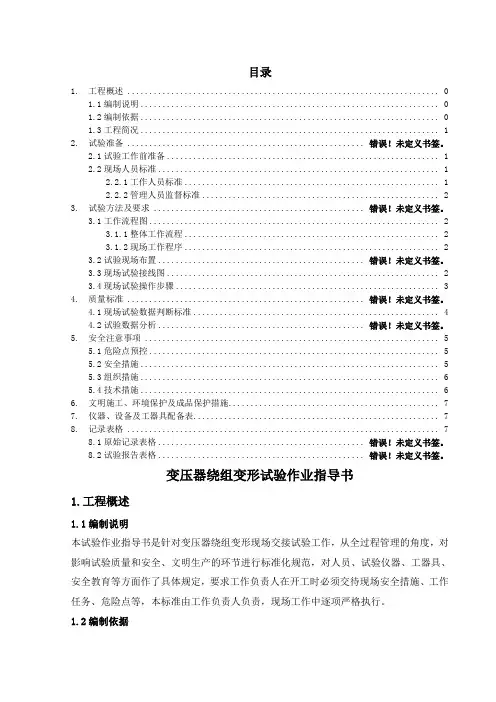

目录1. 工程概述 01.1编制说明 01.2编制依据 01.3工程简况 (1)2. 试验准备 ...................................................... 错误！未定义书签。

2.1试验工作前准备 (1)2.2现场人员标准 (1)2.2.1工作人员标准 (1)2.2.2管理人员监督标准 (2)3. 试验方法及要求 ................................................ 错误！未定义书签。

3.1工作流程图 (2)3.1.1整体工作流程 (2)3.1.2现场工作程序 (2)3.2试验现场布置............................................... 错误！未定义书签。

3.3现场试验接线图 (2)3.4现场试验操作步骤 (3)4. 质量标准 ...................................................... 错误！未定义书签。

4.1现场试验数据判断标准 (4)4.2试验数据分析............................................... 错误！未定义书签。

5. 安全注意事项 (5)5.1危险点预控 (5)5.2安全措施 (5)5.3组织措施 (6)5.4技术措施 (6)6. 文明施工、环境保护及成品保护措施 (7)7. 仪器、设备及工器具配备表 (7)8. 记录表格 (7)8.1原始记录表格............................................... 错误！未定义书签。

8.2试验报告表格............................................... 错误！未定义书签。

变压器绕组变形试验作业指导书1.工程概述1.1编制说明本试验作业指导书是针对变压器绕组变形现场交接试验工作，从全过程管理的角度，对影响试验质量和安全、文明生产的环节进行标准化规范，对人员、试验仪器、工器具、安全教育等方面作了具体规定，要求工作负责人在开工时必须交待现场安全措施、工作任务、危险点等，本标准由工作负责人负责，现场工作中逐项严格执行。

变压器检验作业指导书一、引言变压器是电力系统中的重要设备，用于变换电压和电流。

为了确保变压器的正常运行和安全使用，必须进行定期的检验和维护。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保变压器检验工作的准确性和安全性。

二、检验前准备1. 确认检验计划和工作任务，包括检验日期、变压器型号和额定参数等信息。

2. 准备检验所需的工具和设备，如电压表、电流表、温度计、绝缘电阻测试仪等。

3. 确保变压器处于停电状态，并进行必要的安全措施，如断开电源和接地等。

三、检验步骤1. 外观检查- 检查变压器外壳是否有异常变形、腐蚀或漏油等情况。

- 检查绝缘子、连接器和接地装置是否完好无损。

- 检查冷却系统是否正常运行，如风扇、冷却器和冷却油泵等。

2. 绝缘电阻测试- 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

- 测量前应将变压器的绕组、绝缘子和接地装置与其他部件分离。

3. 电气参数测试- 使用电压表和电流表对变压器的电压和电流进行测量。

- 测量前应确保仪器的准确性和合适的量程。

4. 温升测试- 在变压器负载运行的情况下，使用温度计对变压器的温度进行测量。

- 测量时应避免直接接触高温部件，如绕组和冷却油。

5. 油质检验- 取样变压器油进行油质检验，包括油色谱分析、水分含量和绝缘强度等指标。

- 根据检验结果评估油质的健康状况，并采取相应的维护措施。

6. 检验记录和报告- 对每一项检验结果进行记录，并制作检验报告。

- 报告应包括变压器的基本信息、检验结果、异常情况的描述以及建议的维护措施。

四、注意事项1. 操作人员应熟悉变压器的结构和工作原理，并具备相关的技术知识和操作经验。

2. 在进行检验工作时，应严格遵守安全操作规程，如佩戴个人防护装备、避免触摸高温部件等。

3. 检验仪器和设备应经过校准和检修，确保其准确性和可靠性。

4. 检验过程中发现的异常情况应及时记录并采取相应的措施，如停机维修或更换故障部件。

5. 检验报告应及时上报给相关部门，并根据报告中的建议进行维护和修复工作。

10KV电力变压器试验作业指导书1范围本作业指导书适用于10kV及以下油浸式变压器, 其目的是检验变压器的绝缘性能是否满足有关标准的要求, 规定了交接验收引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范操作、保证试验结果的准确性, 为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件, 其随后所有的修改单或修订版均不适用于本作业指导书,然而, 鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件, 其最新版本适用于本作业指导书。

GB 50150 —2006(电气设备交接试验标准）GB 1094.3（电力变压器)交流耐压试验属于破坏性试验, 因此必须在其他绝缘试验都合格的基础上进行,以免造成不必要的绝缘击穿和损坏事故。

电力变压器绕组绝缘经过交流耐压试验合格后, 就可以投运。

3试验项目电力变压器的绝缘试验包括以下试验项目:a) 绝缘电阻实验b) 交流耐压。

4安全措施a) 保证人身和设备安全, 要求必须在试验现场周围设围栏, 被试电缆两端均应专人监护, 且通信畅通, 负责升压的人要随时注意周围的情况, 一旦发现异常应立刻断开电源停止试验, 查明原因并排除后方可继续试验。

b) 在试验过程中, 如果发现电压表指针摆动很大, 电流表指示急剧增加, 发出绝缘烧焦气味或冒烟或发生响声等异常现象时, 应立即降低电压, 断开电源, 被试品进行接地放电后再对其进行检查。

c) 进行交流耐压试验后, 应对变压器充分放电。

d) 工作中如需使用梯子等登高工具时, 应做好防止高空坠落的安全措施。

5工作程序5.1 绝缘电阻试验5.1.1 设备清单和要求a)干湿温度计；b）2500V或5000V兆欧表1块。

5.1.2作业程序5.1.2.1测试方法测量变压器的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的正常运行和安全性。

本指导书适合于各类变压器的检验工作。

二、检验前准备1. 确保所有操作人员已接受相关培训，并具备相关技能和知识。

2. 确保所有检验设备和工具的准确性和完好性。

3. 确保检验区域安全，并采取必要的防护措施。

三、检验步骤1. 外观检查a. 检查变压器外壳是否完好，无明显损坏。

b. 检查变压器冷却系统是否正常运行。

c. 检查变压器绝缘材料是否完好，无裂纹或者破损。

2. 内部检查a. 检查变压器内部是否有异物或者积尘，必要时进行清理。

b. 检查变压器绕组是否松动或者变形，必要时进行修复。

c. 检查变压器油位是否正常，必要时进行添加或者更换。

3. 绝缘电阻测量a. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

b. 确保测量结果符合规定的标准值范围。

4. 功率损耗测量a. 使用功率损耗测试仪对变压器的功率损耗进行测量。

b. 确保测量结果符合规定的标准值范围。

5. 绕组电阻测量a. 使用绕组电阻测试仪对变压器的绕组电阻进行测量。

b. 确保测量结果符合规定的标准值范围。

6. 转向性试验a. 使用转向性测试仪对变压器的转向性进行试验。

b. 确保试验结果符合规定的标准值范围。

7. 绝缘油测试a. 取样变压器绝缘油，并送至实验室进行绝缘油测试。

b. 确保测试结果符合规定的标准值范围。

8. 交流耐压试验a. 使用交流耐压测试仪对变压器进行耐压试验。

b. 确保试验结果符合规定的标准值范围。

9. 整体性能测试a. 对变压器进行整体性能测试，包括负载损耗、温升等。

b. 确保测试结果符合规定的标准值范围。

四、检验记录与报告1. 检验记录a. 对每一项检验步骤进行详细记录，包括检验日期、检验人员、检验结果等。

b. 确保记录准确、完整。

2. 检验报告a. 根据检验记录编制检验报告。

b. 报告中应包括检验结果、异常情况、建议的修复措施等。

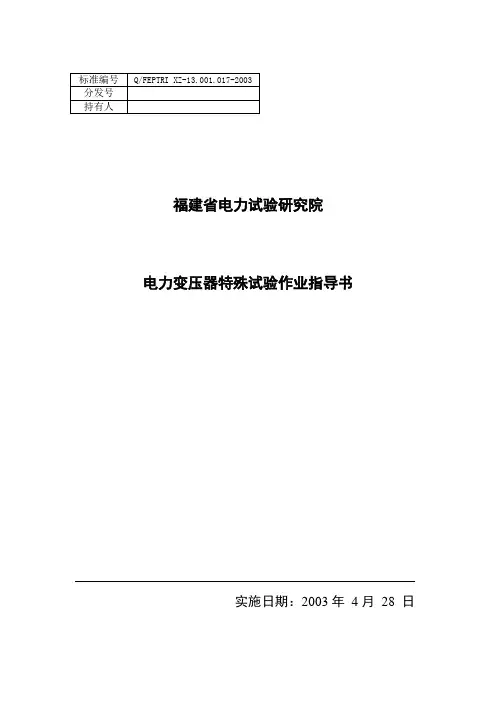

福建省电力试验研究院电力变压器特殊试验作业指导书实施日期：2003年4月28 日编写：林轶群时间：2003.4.10 校核：施广宇时间：2003.4.18 审核：陈金祥时间：2003.4.25 批准：廖福旺时间：2003.4.281目的检验变压器是否符合厂家技术要求及有关标准的规定，以及安装工艺，是变压器能否正常投入运行的试验依据。

2依据2.1 GB1094《电力变压器》2.2 GB50150-91《电气装置安装工程电气设备交接试验标准》2.3 DL/T596-1996《电力设备预防性试验规程》2.4福建省电网电力设备交接及预防性试验规程实施细则3项目3.1变压器绕组变形测试3.2短路阻抗测量3.3空载试验3.4感应耐压试验3.5局部放电测量4条件4.1 人员要求：3～5人，试验负责人需高压电气试验工程师以上水平，其余至少是接受过电气培训的电气试验初级工；4.2对于安装户外的试品：绝缘项目试验应该避免在雨天或空气湿度大于60%的情况下进行，其它项目应尽量避免雨天进行，应记录周围环境温度。

5仪器设备6步骤6.1变压器绕组变形测试6.1.1试验接线原理图无中性点绕组单相接线原理图有中性点绕组接线原理图6.1.2测试宜在直流电阻测试前进行，试验前应将绕组充分放电，所有绕组的接线应解开，变压器接地应良好；按原理图接线，并在最大分接位置下进行测试，投运后可以在运行档位测试；6.1.3测试图形三相间相互比较无太大差别，如果三相相比差异较大，应与出厂比较无太大差别，运行设备测试图形除了相间比较还应与以往测试图形比较，必要时可与同型号设备进行比较。

6.2短路阻抗电压测量6.2.1试验条件1）三绕组变压器，应对每两绕组进行一次短路试验，非被试绕组开路；如两绕组容量不等，应通入容量较小绕组的额定电流，并注明测得的阻抗电压所对应的容量。

2）试验电源频率应为50赫兹，短路试验前应准确测量绕组直流电阻并求出平均温度，短路线应尽量短，截面应不小于被短路绕组出线的截面，试验结果应换算到参考温度。

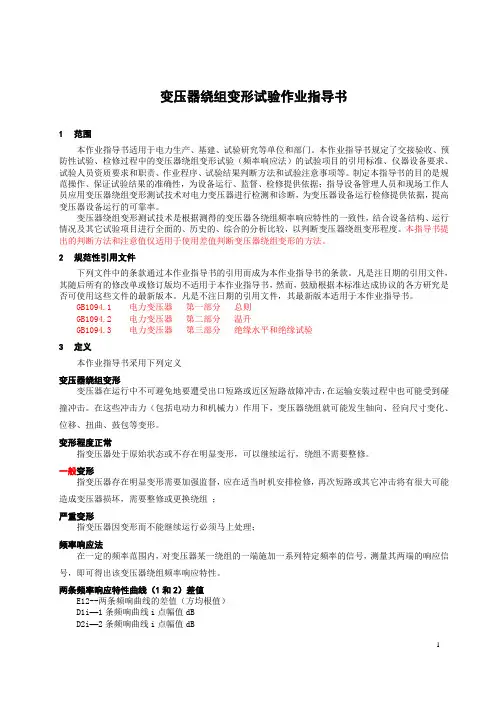

变压器绕组变形试验作业指导书1范围本作业指导书适用于电力生产、基建、试验研究等单位和部门。

本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据；指导设备管理人员和现场工作人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠率。

变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其它试验项目进行全面的、历史的、综合的分析比较，以判断变压器绕组变形程度。

本指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1094.1 电力变压器第一部分总则GB1094.2 电力变压器第二部分温升GB1094.3 电力变压器第三部分绝缘水平和绝缘试验3定义本作业指导书采用下列定义变压器绕组变形变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。

在这些冲击力（包括电动力和机械力）作用下，变压器绕组就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。

变形程度正常指变压器处于原始状态或不存在明显变形，可以继续运行，绕组不需要整修。

一般变形指变压器存在明显变形需要加强监督，应在适当时机安排检修，再次短路或其它冲击将有很大可能造成变压器损坏，需要整修或更换绕组；严重变形指变压器因变形而不能继续运行必须马上处理；频率响应法在一定的频率范围内，对变压器某一绕组的一端施加一系列特定频率的信号，测量其两端的响应信号，即可得出该变压器绕组频率响应特性。

变压器频响法绕组变形试验标准化作业指导书批准：年月日审核：年月日编制：年月日作业日期：年月日至年月日作业单位：目录1适用范围 (3)2引用文件 (3)3试验准备 (3)3.1准备工作安排 (3)3.2人员要求 (3)3.3工器具及设备清单 (3)3.4安全技术措施 (4)3.5主要危险点及防控措施 (4)3.6人员分工 (6)4试验流程 (6)5试验接线 (6)5.1试验系统接线 (6)5.2试验电源接线 (7)6试验内容及标准 (7)6.1试验方法 (7)6.2试验结果判断 (8)附录A 电力变压器频响法绕组变形测试原始数据记录表 (10)1适用范围本作业指导书适用于四川电网新安装、检修后的电力变压器频响法绕组变形试验。

2引用文件GB 50150-2006《电气装置安装工程电气设备交接试验标准》GB 1094.3-2003《电力变压器第3部分绝缘水平绝缘试验和外绝缘空气间隙》DL/T 911-2004《电力变压器绕组变形的频率响应分析法》3试验准备3.1 准备工作安排3.2 人员要求3.3 工器具及设备清单3.4 安全技术措施3.5 主要危险点及防控措施3.6 人员分工5试验接线5.1 试验系统接线试验接线如下图所示，为保证测量结果的有效性，一定使用专用的测量接线及夹具。

测量时，分别对高压侧、中压侧、低压侧三相绕组逐相测量，试验接线图如下图所示：通过计算机的管理和控制，扫频电压发生器依次把输出的不同频率正弦波电压信号Vs(t)加到变压器绕组的尾端，双通道检测单元同时纪录该端子及绕组另一端子上的电压信号Vi(t)和Vi(o)的波形，并进行相应的数字化处理，得到其在不同扫描频率下的幅值和相位，求得幅频和相频响应特性。

对变压器的不同绕组，按下表进行测量，按测试仪器要求搭接试验接线，对变压器每一绕组进行测量。

5.2 试验电源接线6.1 试验方法开始试验准备工作，拆除电力变压器高、中、低压侧及中性点与外部的联接引线并保持足够安全距离，拆除的引线尽可能远离被测电力变压器套管，对于套管引线无法拆除的电力变压器，可利用套管末屏抽头作为响应端进行检测，但应注明，并应与同样条件下的检测结果作比较；选择合适的试验仪器，摆放好设备，搭接试验电源；每相测量至少2次，测量完成后对比曲线，并保存。

1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。

为了强化一次设备交接试验工作，规范交接试验现场作业，公司组织编制施工作业指导书。

作业指导书的编写参照国家标准、企业标准及相关的技术规范、规定。

本标准适用于110kV~500kV电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验，本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。

本作业指导书对变压器绕组变形交接试验的操作步骤、技术要点、安全注意事项、安全风险辨析等方面内容进行了详细的规范，用于指导变压器绕组变形的交接试验工作。

以及其它相关标准。

以上标准如有新版本，按最新版本执行。

3. 作业流程1) 作业（工序）流程图4. 安全风险辨析与预控工作前安全风险辨析及措施见表4-1。

施工单位检查人：监理单位检查人：日期：日期：注：检查结果：：检查合格：无此项5. 作业准备6．作业方法作业准备变压器绕组变形检测应在所有直流试验项目之前或者在绕组充分放电以后进行。

应根据接线要求和接线方式，逐一对变压器的各个绕组进行检测。

开始试验准备工作，选择合适的试验仪器，摆放好设备，接取试验电源。

拆除变压器高、中、低压侧及中性点与外部的联接引线并保持足够安全距离，拆除的引线尽可能远离被测变压器套管，对于套管引线无法拆除的变压器，可利用套管末屏抽头作为响应端进行检测，但应注明，并应与同样条件下的检测结果作比较。

作业方法按规定试验方法布置试验结线；（1）变压器绕组的幅频响应特性与分接开关的位置有关，宜在最高分接位置下检测，或者应保证每次检测时分接开关均处于相同的位置。

（2）因检测信号较弱，所有接线均应稳定、可靠，减小接触电阻。

（3）两个信号检测端的接地线均应可靠连接在变压器外壳上的明显接地端（如铁芯接地端，最好同点接地），接地线应尽可能短不应缠绕。

京沪高铁
绕组变形测试仪作业指导书
（试行版）
2016--发布2016--实施
中铁电气化局集团京沪高铁维护管理公司发布
一、绕组变形测试仪概述
绕组变形测试仪(以下，简称仪器)，主要适用于35KV及以上电力变压器(单相或三相)出厂、大修、预试以及交接试验中低电压负载阻抗测试。

仪器采用单相220V低压电源，分别对主变压器的AB、BC、CA 高压绕组自动施加电流，同步采集数据并换算出额定阻抗百分数。

本仪器具有大屏幕液晶显示，全中文菜单式操作提示，操作简便具有打印、储存功能接线简单、测试准确、自动化水平高、体积小、重量轻等特点。

二、仪器技术指标
电压测量范围：5-400V; 测量精度：0.2级
电流测量范围：0.1-20A；测量精度：0.2级
三、检验的方法
1、仪器接线
接线方式为Y/△，Y/Y，△/Y的变压器，高压线圈不短路任意一相，即全部开路，但低压必须短路。

使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3.
2、操作方法
1)按设置键进入设置界面，输入额定容量、额定电压、阻抗等；
2)按ENT键启动测量，测量数据达到预定值后，按ENT键暂停
试验；
3、根据相关要求计算，判断变压器状态
四、测试环境要求
操作温度：-15℃-- +45℃
存放温度：-40℃-- +70℃
湿度工作及存储：20%--80% (非冷凝)。

遵义220kV海龙变I号主变增容工程变压器绕组变形试验方案批准：__________________审核：__________________编写：__________________葛洲坝集团电力有限责任公司试验中心二◦一六年九月变压器绕组变形试验方案1、范围本作业指导书适用于电力生产、基建、试验研究等单位和部门。

本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范试验操作，保证试验结果的正确性，为设备运行、监督、检修提供依据；指导设备管理人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠性。

变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其他项目进行全面的、历史的、综合的分析比较。

以判断变压器绕组变形程度。

本作业指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB1094.1电力变压器第一部分总则GB1094.2电力变压器第二部分温升GB1094.3电力变压器第三部分绝缘水平和绝缘试验3 定义本作业指导书采用下列定义。

3.1 变压器绕组变形变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。

在这些冲击力（包括电动力和机械力）作用下，变压器绕组变就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。

变压器频响法绕组变形标准化作业指导书变压器频响法绕组变形试验标准化作业指导书批准：年月日审核：年月日编制：年月日作业日期：年月日至年月日作业单位：目录1适用范围 (3)2引用文件 (3)3试验准备 (3)3.1准备工作安排 (3)3.2人员要求 (3)3.3工器具及设备清单 (3)3.4安全技术措施 (4)3.5主要危险点及防控措施 (4)3.6人员分工 (6)4试验流程 (6)5试验接线 (6)5.1试验系统接线 (6)5.2试验电源接线 (7)6试验内容及标准 (7)6.1试验方法 (7)6.2试验结果判断 (8)附录A 电力变压器频响法绕组变形测试原始数据记录表 (10)1适用范围本作业指导书适用于四川电网新安装、检修后的电力变压器频响法绕组变形试验。

2引用文件GB 50150-2006《电气装置安装工程电气设备交接试验标准》GB 1094.3-2003《电力变压器第3部分绝缘水平绝缘试验和外绝缘空气间隙》DL/T 911-2004《电力变压器绕组变形的频率响应分析法》3试验准备3.1 准备工作安排3.2 人员要求3.3 工器具及设备清单3.4 安全技术措施3.5 主要危险点及防控措施3.6 人员分工5试验接线5.1 试验系统接线试验接线如下图所示，为保证测量结果的有效性，一定使用专用的测量接线及夹具。

测量时，分别对高压侧、中压侧、低压侧三相绕组逐相测量，试验接线图如下图所示：通过计算机的管理和控制，扫频电压发生器依次把输出的不同频率正弦波电压信号Vs(t)加到变压器绕组的尾端，双通道检测单元同时纪录该端子及绕组另一端子上的电压信号Vi(t)和Vi(o)的波形，并进行相应的数字化处理，得到其在不同扫描频率下的幅值和相位，求得幅频和相频响应特性。

对变压器的不同绕组，按下表进行测量，按测试仪器要求搭接试验接线，对变压器每一绕组进行测量。

5.2 试验电源接线6.1 试验方法开始试验准备工作，拆除电力变压器高、中、低压侧及中性点与外部的联接引线并保持足够安全距离，拆除的引线尽可能远离被测电力变压器套管，对于套管引线无法拆除的电力变压器，可利用套管末屏抽头作为响应端进行检测，但应注明，并应与同样条件下的检测结果作比较；选择合适的试验仪器，摆放好设备，搭接试验电源；每相测量至少2次，测量完成后对比曲线，并保存。

电力试验指导之变压器绕组变形试验1.1 变压器绕组变形试验试验目的以及范围变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。

进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。

变压器发生绕组变形后，有的会立即损坏发生事故，更多的是仍能运行一段时间。

由于常规电气试验如电阻测量、变比测量及电容量测量等很难发现绕组的变形，这对电网的安全运行存在严重威胁。

变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构，运行情况及其他试验项目进行全面的、历史的、综合的分析比较，以判断变压器的绕组变形程度。

一是由于绝缘距离发生变化或绝缘纸受到损伤，当遇到过电压时，绕组会发生饼间或匝间击穿，或者在长期工作电压的作用下，绝缘损伤逐渐扩大，最终导致变压器损坏。

二是绕组变形后，机械性能下降，再次遭受短路事故后，会承受不住巨大的冲击力的作用而发生损坏事故。

第31届国际大电网会议指出，变压器绕组变形是变压器发生损坏事故的重要原因之一。

因此，对承受过机械力及电动力作用的变压器进行绕组变形的试验和诊断是十分必要的。

试验仪器、设备介绍1．电力配电变压器铭牌信息如下：型号：S7-500/10 标准代号：GB6451.1-86额定容量：500KVA 产品代号：1EJ••710•1011•1额定电压：10000±5% / 400V 出厂序号：960320额定频率：50Hz 相数：三相联结组标号：Y，yn0 冷却方式：0NAN使用条件：户外使用阻抗电压：3.99%器身吊重：1019kg 绝缘油重：373kg 总重：1760kg 济南变压器厂1996.52．所需试验仪器介绍汇卓电力之变压器绕组变形测试仪、绕组测试仪专用测量线（红，黑各1根，采用横截面积大于4平方毫米及以上的多股外覆绝缘层的铜质软导线）、接地线3根、电源线220V 1根、自检线（3个短接线和1个连接器）、线箱1个、笔记本电脑一台。
