洪峰流量及洪水过程计算表格

精心整理3.4 设计洪水3.4.1 暴雨洪水特征鸭嘴河流域洪水主要由暴雨形成。

流域内暴雨一般出此刻 6～9 月，且多连续降雨，受地形影响，降雨量不大。

据木里县气象站 1970~2002年 33 年实测资料统计， 最大一日降水量为（1997年 8 月 15 日）、最大三日降水量（1981 年 7 月 14 日~16 日）、最大五日降水量（1981 年 7 月 14 日~18 日）。

鸭嘴河洪水出现时间与暴雨一致，洪水最早出此刻 5 月，最迟出此刻 11 月，但量级和强度较大的洪水一般出此刻 6～ 9 月。

据周边流域九龙河乌拉溪水文站 1985～2004 年 20 年实测资料统计，年最大流量最早出此刻 6 月 20 日，最迟出此刻 9 月 4 日，年最大洪水出此刻 6~7 月的次数占整年的70% 。

鸭嘴河流域的洪水拥有峰不高、量较大、洪水历时长的特色。

一次洪水过程约2~3 天，但洪水总量主要会合在一天。

鸭嘴站 1990~1992年 3 年实测资猜中，最大洪水发生在 1991 年，最大一日降水量，洪峰流量为 150m 3 ，最大一日洪量 1123 万 3 ，三日洪量 2809 万 m 3，最大一日/s m洪量占三日洪量的 40% 。

3.4.2 设计洪水鸭嘴站仅有 1990~1992年 3 年实测水文资料，且没法插补延长其洪水系列。

故采纳推理公式法由设计暴雨推求布西水库设计洪水。

3.4.2.1 布西水库坝址设计洪峰流量计算推理公式法洪峰流量计算公式：ψ (s/n )F τ式中： Q —— 最大流量， m 3/s ；ψ——洪峰径流系数；s —— 暴雨雨力， mm/h ；τ——流域汇流时间， h ；n —— 暴雨公式指数； F —— 流域面积， km 2。

（1）流域特色值在 1/50000 的地形图上，量算鸭嘴河布西水库坝址的流域特色值，见表。

表 3.7 鸭嘴河布西水库坝址流域特色值表设计断面流域面积 F （ km 2）坝址以上干流长度L （ km ）河流比降 J （‰）精心整理布西坝址409（2）设计暴雨1）设计点雨量因为流域内缺少短历时暴雨资料，本次蓄水安全判定各时段设计暴雨参数采纳四川省水文局2006 年第一版的《四川省暴雨统计参数等值线图集》查算。

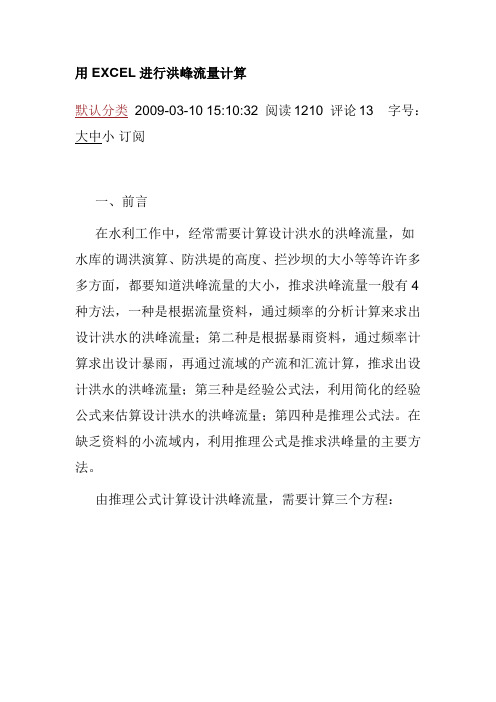

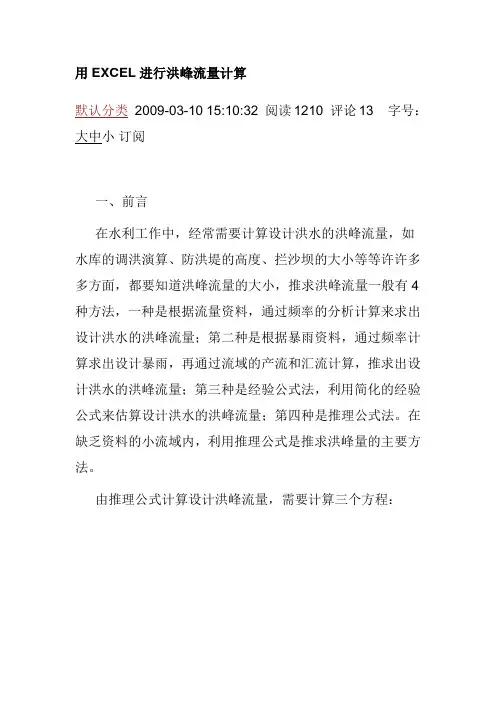

用EXCEL进行洪峰流量计算默认分类2009-03-10 15:10:32 阅读1210 评论13 字号：大中小订阅一、前言在水利工作中，经常需要计算设计洪水的洪峰流量，如水库的调洪演算、防洪堤的高度、拦沙坝的大小等等许许多多方面，都要知道洪峰流量的大小，推求洪峰流量一般有4种方法，一种是根据流量资料，通过频率的分析计算来求出设计洪水的洪峰流量；第二种是根据暴雨资料，通过频率计算求出设计暴雨，再通过流域的产流和汇流计算，推求出设计洪水的洪峰流量；第三种是经验公式法，利用简化的经验公式来估算设计洪水的洪峰流量；第四种是推理公式法。

在缺乏资料的小流域内，利用推理公式是推求洪峰量的主要方法。

由推理公式计算设计洪峰流量，需要计算三个方程：从以上的公式可看出，要求得洪峰流量Qm，必须求得Ψ和τ的值，而Ψ和τ互为参变，传统的方法是通过图解法和诺模图法求解，图解法需要画图，比较麻烦，诺模图法需要查图，容易出错，精度也不高。

还有没有快捷而又精准的方法呢？答案是肯定的，这就是用EXCEL来计算洪峰流量。

EXCEL是我们常用的软件，其简洁的界面、丰富的函数、可编程的宏语言常常使我们事半功倍，工作轻松而更有效率。

下面就用推理公式法推求洪峰流量为例，介绍EXCEL在其中的应用。

二、计算方法为使叙述清晰易懂，下面以用编辑好的表格为例，介绍在EXCEL表格中用推理公式计算洪峰流量的方法。

见图1。

图1首先，在1至10行输入要用到的基本公式，目的是让人一目了然，了解计算的来龙去脉，也便于以后的理解。

在14至18行输入基本数据，包括流域面积、河流长度、河道平均坡降、暴雨衰减指数、流域中心最大24小时降雨量，其中暴雨衰减指数和最大24小时降雨量可以从水文手册上查取，有条件的最好将之扫描下来，保存到表格文件的同一目录下，在计算表格中用超级链接将之链接起来，今后查算就十分方便了，再也不用东翻西找，鼠标一点超级链接就可查算。

第20至24行是计算雨力的值，最大24小时降雨量变差系数可由水文手册上查取，偏差系数一般采用变差系数的3.5倍值，离均系数与设计频率有关，可查表计算，将离均系数表全部录入，放入另一张工作表中，见图2：图2我们一般常用的频率有5、10、20、30、50、100、200、300、500、1000年一遇，为实现离均系数自动查算，还需要动一番脑筋，离均系数表的横列为频率，纵列是Cs值，在离均系数表的N3和N4单元格中分别填入“=推理公式法!E21”、“=100/推理公式法!F22”，在N9单元格中填入：“=INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRES S(3,14,)),A:A,1),MATCH(INDIRECT(ADDRESS(4,14,)),2:2 ,1)))+(INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRE SS(3,14,)),A:A,1)+1,MATCH(INDIRECT(ADDRESS(4,14,) ),2:2,1)))-INDIRECT(ADDRESS(MATCH(INDIRECT(ADD RESS(3,14,)),A:A,1),MATCH(INDIRECT(ADDRESS(4,14,) ),2:2,1))))*(N3-INDIRECT(ADDRESS(MATCH(INDIRECT( ADDRESS(3,14,)),A:A,1),1)))/(INDIRECT(ADDRESS(MAT CH(INDIRECT(ADDRESS(3,14,)),A:A,1)+1,1))-INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1), 1)))”，这个算式的作用是用提供的频率和Cs值通过内插法得出离均系数的值，其中用到了INDIRECT、ADDRESS、MATCH三个函数，其用法可以参看EXCEL的帮助。

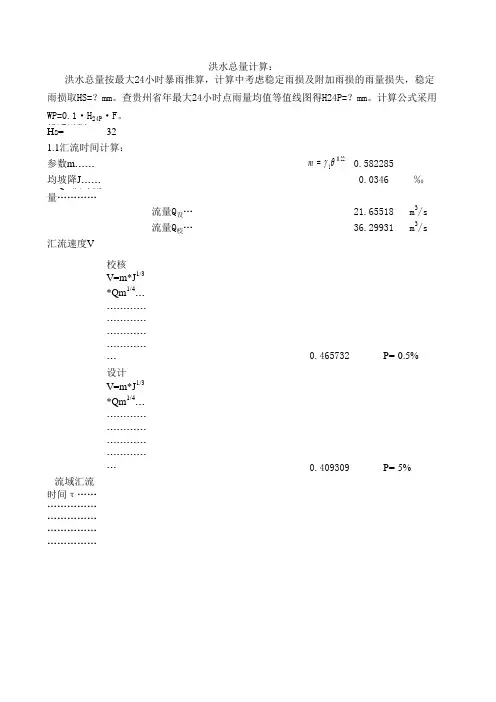

稳定雨损Hs=汇流经验参数m ……0.582285主河道平均坡降J ……0.0346‰ Qm 洪峰流量…………设计洪峰流量Q 设…21.65518m 3/s 校核洪峰流量Q 校…36.29931m 3/s流域平均汇流速度V校核V=m*J 1/3*Qm 1/4………………………………………………0.465732P=0.5%设计V=m*J 1/3*Qm 1/4………………………………………………0.409309P=5%流域汇流时间τ…………………………………………………………321.1汇流时间计算： 洪水总量按最大24小时暴雨推算，计算中考虑稳定雨损及附加雨损的雨量损失，稳定雨损取HS=？mm。

查贵州省年最大24小时点雨量均值等值线图得H24P=？mm。

计算公式采用WP=0.1·H 24P ·F。

洪水总量计算：22.01θγ=m=0.278*L/V………………………………………………………… 1.569873P=0.5%设计τ=0.278*L/V………………………………………………………… 1.786277P=5%未计及稳定雨损及附加雨损时：H24p年最大24小时点雨量均值，查贵州省暴雨洪水手册(附图)……………110mm Cv洪水总量以24小时计算，则Cv按规定24小时点雨量Cv等值线图取值0.5Cs贵州省取值都为3.5倍Cv……………………………………………… 1.75Kp设计频率为P的频率曲线模比系数，根据24小时Cv值查(附表)…………………………下Kp 设………………………………………… 1.99P=校核状态下Kp 校…………………………………………3.06P=H24p=110Cv=0.5Cs=3.5CvK p=0.5%=3.06K p=5%=1.99H24p=0.5%=336.6H24p=5%=218.9计及稳定雨损及附加雨损时：282.1699164.6863设计洪水总量：W p=5%29.81万m 3校核洪水总量：W p=0.5%51.07万m 3设计H24p=5%=计算结果校核H24p=0.5%=。

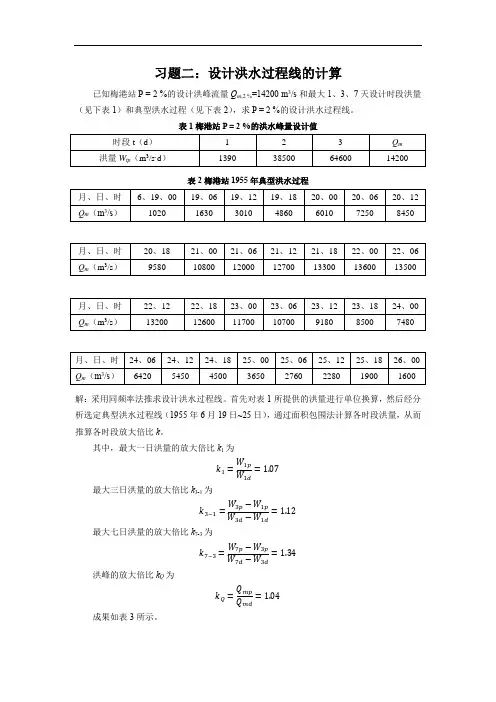

习题二：设计洪水过程线的计算
已知梅港站P = 2 %的设计洪峰流量Q m,2 %=14200 m3/s和最大1、3、7天设计时段洪量（见下表1）和典型洪水过程（见下表2），求P = 2 %的设计洪水过程线。

表1梅港站P = 2 %的洪水峰量设计值
表2梅港站1955年典型洪水过程
解：采用同频率法推求设计洪水过程线。

首先对表1所提供的洪量进行单位换算，然后经分析选定典型洪水过程线（1955年6月19日~25日），通过面积包围法计算各时段洪量，从而推算各时段放大倍比k。

其中，最大一日洪量的放大倍比k1为
k1=W1p
W1d
=1.07
最大三日洪量的放大倍比k3-1为
k3−1=W3p−W1p
W3d−W1d
=1.12
最大七日洪量的放大倍比k7-3为
k7−3=W7p−W3p
W7d−W3d
=1.34
洪峰的放大倍比k Q为
k Q=Q mp
Q md
=1.04
成果如表3所示。

表3同频率放大法倍比计算表
逐时段进行放大，由于不同历时衔接的地方放大倍比k不一致，放大后在交界处产生不连续现象，使过程线呈锯齿形，修匀成光滑曲线时保持设计洪峰和各种历时的设计洪量不变，修匀后的过程线及为设计洪水过程线，计算过程见表4，修匀后的设计洪水过程线如图1所示。

表四：同频率法设计洪水过程线计算表
图1梅港站P = 2 %的设计洪水过程线。

无压流洪涵设计一、水力计算（一）洪峰流量计算本次所设计的洪水涵洞穿越的山洪沟系无水文资料，按《辽宁省水文手册》计算设计洪水，防洪标准按20年一遇（P=5%）设计。

在万分之一地形图和实测地形图上量出集水面积（km2）、主河道长（L）、主河道平均坡降J（‰）。

（1）基本资料（2）暴雨洪水计算暴雨计算表各种频率洪峰流量计算表（二）涵前积水计算考虑涵前积水的洪峰流量根据下式计算：)1()1()1(ληλσ-=-=-⨯=P a P p a P A Q W WQ W W Q Q 1)2)(()1(122--+----=K K K K K ξξξξη K=σh H σξh LI =163838185283)1(137.4IQ aa mh P ⋅+⨯⨯=σ式中：Q A —考虑积水的设计频率洪峰流量（m 3/s ）； Q P —未考虑积水的设计频率洪峰流量，Q P = m 3/s ； W P —洪水总量(m 3)； W a —涵前积水体积（m 3） W σ—涵前主河槽内蓄水体积(m 3)；λη⋅—参数（σσηλW W 、W W a P ==）λ取0.1； m —主河道粗糙系数，（065.0—,1糙率为n nm =）15065.011===n m ； a —主河道洪水河槽横断面的边坡坡度，a =1.18；H —通过设计洪峰流量Q P 时涵前积水深（m ）；σh —通过Q P 时河槽内的天然水深(m)；L —主河道长度，L= km;F —汇水面积，F= km 2； I —主河道平均坡度， ‰。

①涵前积水根据实际地形确定H 为 米。

②163838581283)1(137.4IQ aa mh P ⨯+⨯⨯=σ= ③==σh H K ④==σξh LI ⑤1)2)(()1(122--+----=k k k k k ξξξξη =⑥=-=)1(ληP A Q Q ⑦=-AAP Q Q Q 故不考虑涵前积水影响，本次设计流量采用Q= m 3/s （三）涵洞过水能力计算涵洞两侧边墙为浆砌石重力墙，洞顶采用钢筋砼板，选择为无压流态。

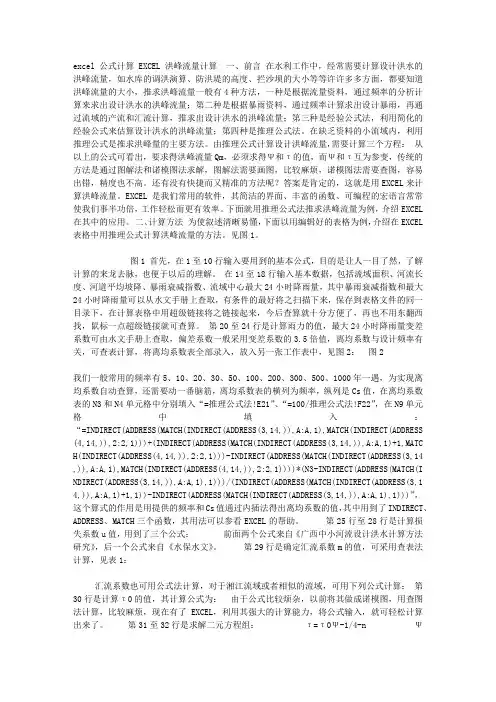

excel 公式计算 EXCEL洪峰流量计算一、前言在水利工作中，经常需要计算设计洪水的洪峰流量，如水库的调洪演算、防洪堤的高度、拦沙坝的大小等等许许多多方面，都要知道洪峰流量的大小，推求洪峰流量一般有4种方法，一种是根据流量资料，通过频率的分析计算来求出设计洪水的洪峰流量；第二种是根据暴雨资料，通过频率计算求出设计暴雨，再通过流域的产流和汇流计算，推求出设计洪水的洪峰流量；第三种是经验公式法，利用简化的经验公式来估算设计洪水的洪峰流量；第四种是推理公式法。

在缺乏资料的小流域内，利用推理公式是推求洪峰量的主要方法。

由推理公式计算设计洪峰流量，需要计算三个方程：从以上的公式可看出，要求得洪峰流量Qm，必须求得Ψ和τ的值，而Ψ和τ互为参变，传统的方法是通过图解法和诺模图法求解，图解法需要画图，比较麻烦，诺模图法需要查图，容易出错，精度也不高。

还有没有快捷而又精准的方法呢？答案是肯定的，这就是用EXCEL来计算洪峰流量。

EXCEL是我们常用的软件，其简洁的界面、丰富的函数、可编程的宏语言常常使我们事半功倍，工作轻松而更有效率。

下面就用推理公式法推求洪峰流量为例，介绍EXCEL 在其中的应用。

二、计算方法为使叙述清晰易懂，下面以用编辑好的表格为例，介绍在EXCEL 表格中用推理公式计算洪峰流量的方法。

见图1。

图1 首先，在1至10行输入要用到的基本公式，目的是让人一目了然，了解计算的来龙去脉，也便于以后的理解。

在14至18行输入基本数据，包括流域面积、河流长度、河道平均坡降、暴雨衰减指数、流域中心最大24小时降雨量，其中暴雨衰减指数和最大24小时降雨量可以从水文手册上查取，有条件的最好将之扫描下来，保存到表格文件的同一目录下，在计算表格中用超级链接将之链接起来，今后查算就十分方便了，再也不用东翻西找，鼠标一点超级链接就可查算。

第20至24行是计算雨力的值，最大24小时降雨量变差系数可由水文手册上查取，偏差系数一般采用变差系数的3.5倍值，离均系数与设计频率有关，可查表计算，将离均系数表全部录入，放入另一张工作表中，见图2：图2我们一般常用的频率有5、10、20、30、50、100、200、300、500、1000年一遇，为实现离均系数自动查算，还需要动一番脑筋，离均系数表的横列为频率，纵列是Cs值，在离均系数表的N3和N4单元格中分别填入“=推理公式法!E21”、“=100/推理公式法!F22”，在N9单元格中填入：“=INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1),MATCH(INDIRECT(ADDRESS (4,14,)),2:2,1)))+(INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1)+1,MATCH(INDIRECT(ADDRESS(4,14,)),2:2,1)))-INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14 ,)),A:A,1),MATCH(INDIRECT(ADDRESS(4,14,)),2:2,1))))*(N3-INDIRECT(ADDRESS(MATCH(I NDIRECT(ADDRESS(3,14,)),A:A,1),1)))/(INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,1 4,)),A:A,1)+1,1))-INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1),1)))”，这个算式的作用是用提供的频率和Cs值通过内插法得出离均系数的值，其中用到了INDIRECT、ADDRESS、MATCH三个函数，其用法可以参看EXCEL的帮助。

用EXCEL进行洪峰流量计算一、前言在水利工作中，经常需要计算设计洪水的洪峰流量，如水库的调洪演算、防洪堤的高度、拦沙坝的大小等等许许多多方面，都要知道洪峰流量的大小，推求洪峰流量一般有4种方法，一种是根据流量资料，通过频率的分析计算来求出设计洪水的洪峰流量；第二种是根据暴雨资料，通过频率计算求出设计暴雨，再通过流域的产流和汇流计算，推求出设计洪水的洪峰流量；第三种是经验公式法，利用简化的经验公式来估算设计洪水的洪峰流量；第四种是推理公式法。

在缺乏资料的小流域内，利用推理公式是推求洪峰量的主要方法。

由推理公式计算设计洪峰流量，需要计算三个方程：从以上的公式可看出，要求得洪峰流量Qm，必须求得Ψ和τ的值，而Ψ和τ互为参变，传统的方法是通过图解法和诺模图法求解，图解法需要画图，比较麻烦，诺模图法需要查图，容易出错，精度也不高。

还有没有快捷而又精准的方法呢答案是肯定的，这就是用EXCEL来计算洪峰流量。

EXCEL是我们常用的软件，其简洁的界面、丰富的函数、可编程的宏语言常常使我们事半功倍，工作轻松而更有效率。

下面就用推理公式法推求洪峰流量为例，介绍EXCEL在其中的应用。

二、计算方法为使叙述清晰易懂，下面以用编辑好的表格为例，介绍在EXCEL表格中用推理公式计算洪峰流量的方法。

见图1。

图1首先，在1至10行输入要用到的基本公式，目的是让人一目了然，了解计算的来龙去脉，也便于以后的理解。

@在14至18行输入基本数据，包括流域面积、河流长度、河道平均坡降、暴雨衰减指数、流域中心最大24小时降雨量，其中暴雨衰减指数和最大24小时降雨量可以从水文手册上查取，有条件的最好将之扫描下来，保存到表格文件的同一目录下，在计算表格中用超级链接将之链接起来，今后查算就十分方便了，再也不用东翻西找，鼠标一点超级链接就可查算。

第20至24行是计算雨力的值，最大24小时降雨量变差系数可由水文手册上查取，偏差系数一般采用变差系数的倍值，离均系数与设计频率有关，可查表计算，将离均系数表全部录入，放入另一张工作表中，见图2：图2我们一般常用的频率有5、10、20、30、50、100、200、300、500、1000年一遇，为实现离均系数自动查算，还需要动一番脑筋，离均系数表的横列为频率，纵列是Cs值，在离均系数表的N3和N4单元格中分别填入“=推理公式法!E21”、“=100/推理公式法!F22”，在N9单元格中填入：“=INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1),MATCH(INDIRECT(AD DRESS(4,14,)),2:2,1)))+(INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1)+ 1,MATCH(INDIRECT(ADDRESS(4,14,)),2:2,1)))-INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRE SS(3,14,)),A:A,1),MATCH(INDIRECT(ADDRESS(4,14,)),2:2,1))))*(N3-INDIRECT(ADDRESS (MATCH(INDIRECT(ADDRESS(3,14,)),A:A,1),1)))/(INDIRECT(ADDRESS(MATCH(INDIRECT(AD DRESS(3,14,)),A:A,1)+1,1))-INDIRECT(ADDRESS(MATCH(INDIRECT(ADDRESS(3,14,)),A:A, 1),1)))”，这个算式的作用是用提供的频率和Cs值通过内插法得出离均系数的值，其中用到了INDIRECT、ADDRESS、MATCH三个函数，其用法可以参看EXCEL的帮助。

洪峰流量的计算 The manuscript was revised on the evening of 2021设计洪水3.4.1暴雨洪水特性鸭嘴河流域洪水主要由暴雨形成。

流域内暴雨一般出现在6～9月，且多连续降雨，受地形影响，降雨量不大。

据木里县气象站1970~2002年33年实测资料统计，最大一日降水量为77.4mm（1997年8月15日）、最大三日降水量111.6mm（1981年7月14日~16日）、最大五日降水量144.8mm（1981年7月14日~18日）。

鸭嘴河洪水出现时间与暴雨一致，洪水最早出现在5月，最迟出现在11月，但量级和强度较大的洪水一般出现在6～9月。

据邻近流域九龙河乌拉溪水文站1985～2004年20年实测资料统计，年最大流量最早出现在6月20日，最迟出现在9月4日，年最大洪水出现在6~7月的次数占全年的70%。

鸭嘴河流域的洪水具有峰不高、量较大、洪水历时长的特点。

一次洪水过程约2~3天，但洪水总量主要集中在一天。

鸭嘴站1990~1992年3年实测资料中，最大洪水发生在1991年，最大一日降水量58.5mm，洪峰流量为150m3/s，最大一日洪量1123万m3，三日洪量2809万m3，最大一日洪量占三日洪量的40%。

3.4.2设计洪水鸭嘴站仅有1990~1992年3年实测水文资料，且无法插补延长其洪水系列。

故采用推理公式法由设计暴雨推求布西水库设计洪水。

3.4.2.1布西水库坝址设计洪峰流量计算推理公式法洪峰流量计算公式：Q=ψ(s/τn)F式中：Q——最大流量，m3/s；ψ——洪峰径流系数；s——暴雨雨力，mm/h；τ——流域汇流时间，h；n——暴雨公式指数；F——流域面积，km2。

（1）流域特征值在1/50000的地形图上，量算鸭嘴河布西水库坝址的流域特征值，见表。

（2）设计暴雨1）设计点雨量由于流域内缺乏短历时暴雨资料，本次蓄水安全鉴定各时段设计暴雨参数采用四川省水文局2006年出版的《四川省暴雨统计参数等值线图集》查算。
