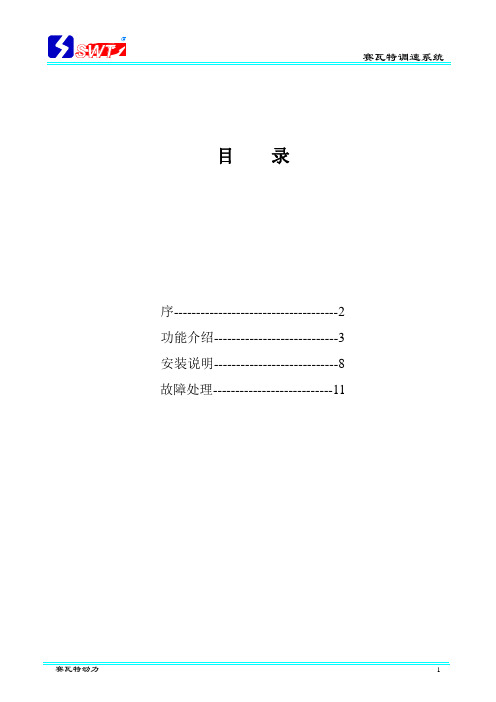

目录序-------------------------------------2 功能介绍----------------------------3 安装说明----------------------------8 故障处理---------------------------11序电子调速系统是发动机速度调节系统，其主要任务是：保持发动机转速在设定转速运转。
机械调速和电子调速的不同之处在于：电子调速能够通过控制单元（1·Fig.1.）来“感受”实际转速与设定转速的不同，将此差值变换传给执行单元（执行器）来调节燃油流量从而增加或降低发动机转速转速，使之保持在设定转速运行。
Fig.1. 电子调速系统结构1、控制单元（调速板）4、停车阀/燃油阀2、发动机速度传感器5、电池3、执行器功能介绍发动机转速传感器发动机转速传感器安装于发动机飞轮壳上方正对飞轮，当飞轮齿经过转速传感器，传感器就产生一交流电信号（每一齿产生一个脉冲信号）。
脉冲电压在1V AC~30V AC之间转速传感器的安装螺纹是5/8”-18 UNF-2A Fig.2. 传感器部分1、转速传感器2、飞轮齿控制器（调速板）电子控制器（调速板）的基本功能是：比较输入转速信号与设定值，然后将校正或不变的指令传输给执行器。
调速板有以下调节功能，只须将黑色圆胶盖打开即可进行调节：1、调节怠速转速“IDLE”，把端子“G”和“M”短接，调节电位器（4·Fig.3.），调节频率范围在1200-4100HZ之间，顺时针调节电位器将增加怠速转速。
2、运行速度调节“SPEED”，频率调节范围在100-6000HZ，顺时针调节将增加发动机转速。
上面的调节频率来自电磁传感器（转速传感器），频率值取决于发动机飞轮齿数和发动机转速。
即：频率值=发动机转速（r/s）×发动机飞轮齿数例：CUMMINS NTA855-G1发动机齿数是118，转速在1500r/min(25r/s):25×118=2950HZ.Fig.3.调速板ESD55001、运行速度调节、设定 5、下垂调节2、增益调节、设定 6、启动燃油调节3、稳定性控制 7、转速坡度调节4、怠速调节注：不同型号调速板各电位器排列位置略有不同，请以标识为准3、增益调节“GAIN”，转速的灵敏度是通过调节“GAIN”电位器（2·Fig.3.）实现的，顺时针调节将使灵敏度增加；——顺时针调节“GAIN”电位器，直到发动机出现抖动，再旋回1/8圈；——当调整灵敏度时频率可能会有很小的变化，这个变化可通过调整“SPEED”电位器来调整。
康明斯发电机电子调速系统康明斯发电机电子调速系统一、引言⑴目的本文档的目的是介绍康明斯发电机电子调速系统的工作原理、使用方法和维护注意事项，为用户提供使用指导。
⑵范围本文档适用于康明斯发电机电子调速系统的用户和维护人员。
二、系统概述⑴系统组成康明斯发电机电子调速系统由以下组成部分构成：- 发动机控制模块：用于控制发动机的转速和输出功率。
- 发电机控制模块：用于控制发电机的电压和频率。
- 电子调速器：用于监测和调节发动机的转速。
⑵工作原理本系统使用电子调速器监测发动机的转速，并通过发动机控制模块调节发动机的燃油供给，以实现对发动机的转速控制。
同时，发电机控制模块监测发电机的电压和频率，并调节发电机的磁场电流，以实现对发电机的电压和频率控制。
三、系统安装和调试⑴安装说明⒊⑴确定安装位置：确保安装位置具有良好的通风和散热条件，并离开易燃、易爆等危险物品。
⒊⑵安装固定：将系统的各个部件牢固地安装在指定位置，并确保连接紧固可靠。
⒊⑶连接电源：将系统与电源连接，确保电源供应稳定。
⑵调试步骤⒊⑴启动系统：按照系统启动顺序，逐步启动发动机控制模块和发动机，确保系统能够正常运行。
⒊⑵调节参数：通过电子调速器和发电机控制模块的参数设置界面，调节系统的相关参数，确保系统工作在最佳状态。
⒊⑶功能测试：对系统的各个功能进行测试，包括发动机转速控制、发电机电压和频率控制等。
四、系统维护和故障排除⑴维护注意事项⒋⑴定期检查：定期检查系统的各个部件和连接，发现问题及时处理。
⒋⑵清洁维护：定期清洁系统的内部和外部，保持系统良好的工作环境。
⒋⑶充电维护：保持系统的电池充电状态，防止电池电量不足导致系统故障。
⑵故障排除⒋⑴故障现象：记录系统出现的故障现象，并进行详细描述。
⒋⑵故障原因分析：根据故障现象，分析可能的故障原因。
⒋⑶故障排除方法：根据故障原因，采取相应的排除方法进行故障处理。
附件：附件1：康明斯发电机电子调速系统安装图纸附件2：康明斯发电机电子调速系统参数设置表法律名词及注释：⒈电子调速器：指用于监测和调节发动机转速的电子设备。

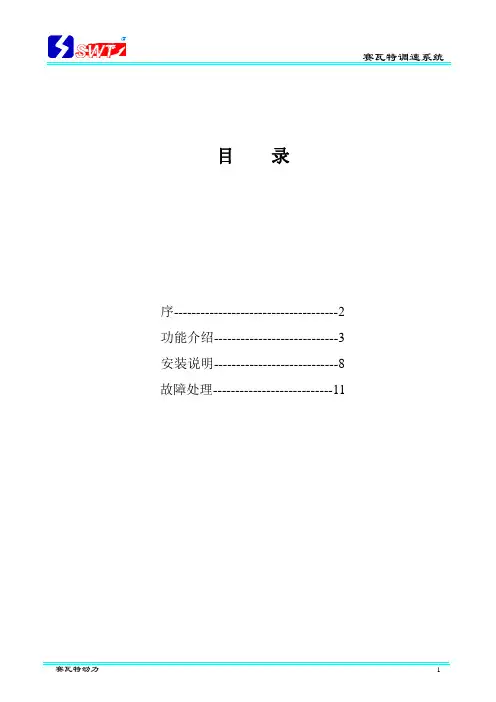

目录序-------------------------------------2 功能介绍----------------------------3 安装说明----------------------------8 故障处理---------------------------11序电子调速系统是发动机速度调节系统，其主要任务是：保持发动机转速在设定转速运转。
机械调速和电子调速的不同之处在于：电子调速能够通过控制单元（1·Fig.1.）来“感受”实际转速与设定转速的不同，将此差值变换传给执行单元（执行器）来调节燃油流量从而增加或降低发动机转速转速，使之保持在设定转速运行。
Fig.1. 电子调速系统结构1、控制单元（调速板）4、停车阀/燃油阀2、发动机速度传感器5、电池3、执行器功能介绍发动机转速传感器发动机转速传感器安装于发动机飞轮壳上方正对飞轮，当飞轮齿经过转速传感器，传感器就产生一交流电信号（每一齿产生一个脉冲信号）。
脉冲电压在1V AC~30V AC之间转速传感器的安装螺纹是5/8”-18 UNF-2A Fig.2. 传感器部分1、转速传感器2、飞轮齿控制器（调速板）电子控制器（调速板）的基本功能是：比较输入转速信号与设定值，然后将校正或不变的指令传输给执行器。
调速板有以下调节功能，只须将黑色圆胶盖打开即可进行调节：1、调节怠速转速“IDLE”，把端子“G”和“M”短接，调节电位器（4·Fig.3.），调节频率范围在1200-4100HZ之间，顺时针调节电位器将增加怠速转速。
2、运行速度调节“SPEED”，频率调节范围在100-6000HZ，顺时针调节将增加发动机转速。
上面的调节频率来自电磁传感器（转速传感器），频率值取决于发动机飞轮齿数和发动机转速。
即：频率值=发动机转速（r/s）×发动机飞轮齿数例：CUMMINS NTA855-G1发动机齿数是118，转速在1500r/min(25r/s):25×118=2950HZ.Fig.3.调速板ESD55001、运行速度调节、设定 5、下垂调节2、增益调节、设定 6、启动燃油调节3、稳定性控制 7、转速坡度调节4、怠速调节注：不同型号调速板各电位器排列位置略有不同，请以标识为准3、增益调节“GAIN”，转速的灵敏度是通过调节“GAIN”电位器（2·Fig.3.）实现的，顺时针调节将使灵敏度增加；——顺时针调节“GAIN”电位器，直到发动机出现抖动，再旋回1/8圈；——当调整灵敏度时频率可能会有很小的变化，这个变化可通过调整“SPEED”电位器来调整。

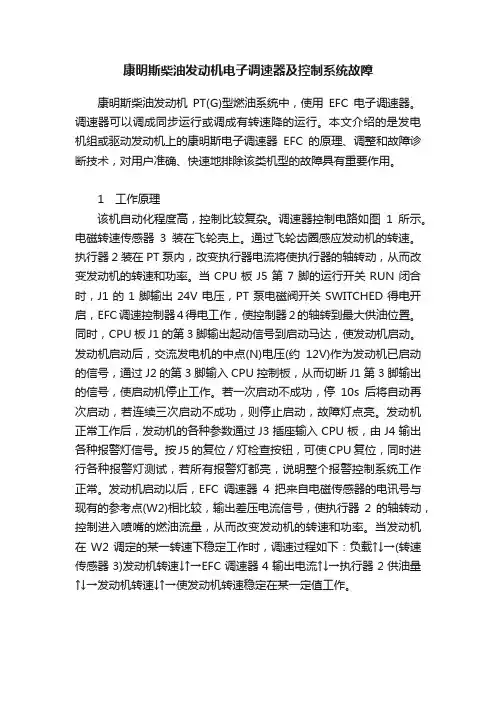

康明斯柴油发动机电子调速器及控制系统故障康明斯柴油发动机PT(G)型燃油系统中，使用EFC电子调速器。
调速器可以调成同步运行或调成有转速降的运行。
本文介绍的是发电机组或驱动发动机上的康明斯电子调速器EFC的原理、调整和故障诊断技术，对用户准确、快速地排除该类机型的故障具有重要作用。
1 工作原理该机自动化程度高，控制比较复杂。
调速器控制电路如图1所示。
电磁转速传感器3装在飞轮壳上。
通过飞轮齿圈感应发动机的转速。
执行器2装在PT泵内，改变执行器电流将使执行器的轴转动，从而改变发动机的转速和功率。
当CPU板J5第7脚的运行开关RUN闭合时，J1的1脚输出24V电压，PT泵电磁阀开关SWITCHED得电开启，EFC调速控制器4得电工作，使控制器2的轴转到最大供油位置。
同时，CPU板J1的第3脚输出起动信号到启动马达，使发动机启动。
发动机启动后，交流发电机的中点(N)电压(约12V)作为发动机已启动的信号，通过J2的第3脚输入CPU控制板，从而切断J1第3脚输出的信号，使启动机停止工作。
若一次启动不成功，停10s后将自动再次启动，若连续三次启动不成功，则停止启动，故障灯点亮。
发动机正常工作后，发动机的各种参数通过J3插座输入CPU板，由J4输出各种报警灯信号。
按J5的复位／灯检查按钮，可使CPU复位，同时进行各种报警灯测试，若所有报警灯都亮，说明整个报警控制系统工作正常。
发动机启动以后，EFC调速器4把来自电磁传感器的电讯号与现有的参考点(W2)相比较，输出差压电流信号，使执行器2的轴转动，控制进入喷嘴的燃油流量，从而改变发动机的转速和功率。
当发动机在W2调定的某一转速下稳定工作时，调速过程如下：负载↑↓→(转速传感器3)发动机转速↓↑→EFC调速器4输出电流↑↓→执行器2供油量↑↓→发动机转速↓↑→使发动机转速稳定在某一定值工作。
1．CPU控制板2．EFC油门执行器3．电磁转速传感器4．EFC电子调速器W1．怠速调整电位器W2．运行转速调整电位器W3．增益调整电位器W4．转速降调整电位器，J2-3．交流发电机中点电压(N)输入J2-7．机油压力传感器输入J2-8．水温传感器输入J3-2．油压低传感器输入J3-3．水温高预警传感器输入J3-4．油压低预警传感器输入J3-5．水温高传感器输入J4-12．油压低预警灯输出J4-11．水温高预警灯输出J4-10．油压低报警灯输出J4-9 水温高报警灯输出J4-8．超速报警灯输出J5-11．复位／灯检查按钮输入J5-7．运行按钮输入J5-4．接机油压力表J5-3．接水温表图1 控制电路原理图2 系统调整EFC调速控制器的面板上装有四个电位器，W1为怠速调整电位器(IDLE SPD），W2为运行转速调整电位器(RUN SPD)，W3为增益调整电位器(GAIN)，W4为转速降调整电位器(DROOP)，这些电位器供系统调整时用。
天津恒康机械设备有限公司HENGKANG Machinery Co.,Ltd前言EFC电子调速器用于PT（G）型燃油系统中。
调速器可以调成同步运行，或有转速降的运行。
调速器有常开和常闭两种系统。
本书包括了发电机组或其驱动机上的康明斯电子调速器EFC 的安排、调整和故障诊断方面的操作规程。
内容调速器EFC概况2～4 电磁传感器的安装4～11 电源12～13 执行器概况13～14 通过油泵的燃料流量15 执行器的鉴别16～18 EFC燃油泵壳体18 从EFC壳体中拆出执行器18～19 在EFC壳体中安装执行器19～26 系统调整—仪表板安装控制26～41 系统调整—远程安装控制41～42 负荷分配控制线路43 二台发电机组线路图44 图形标记45～46 零部件规格47～49 EFC故障诊断50～56 线路图英汉名词对照57～58电子调速器概况如下图，调速器包括电磁传感器、调速控制器、执行器和安装件。
调速器具有常开或常闭两种调速器.如下图，电磁传感器飞轮齿圈上感觉到发动机转速，并把交流电讯号送到调速控制器上。
如下图，调速控制器把来自电磁传感器的电讯号与现有的参考点相比较，如两个讯号不同，控制器将会改变送到执行器的电流。
如下图，改变执行器中的电流将使得执行器的轴旋转，当此轴旋转时，燃油流量和发动机的转速或功率将会改变。
电磁传感器的安装如下图，电磁传感器是一个电磁铁装置。
传感器装在飞轮壳上，有两种形式的电磁传感器。
如下图，从飞轮壳上拆下堵塞。
它是和飞轮齿圈上的齿对正的，如果必要的话，转动飞轮，使一个齿的中心在电磁传感器孔之上。
如下图，如果飞轮壳上没有螺堵，就在飞轮壳上，在对正飞轮齿圈之处钻一个孔，攻丝。
注：必须从飞轮壳中去除铁屑。
为了清理干净壳体的铁屑，可能需要拆下主电机。
1、如下图，此孔必须垂直于齿顶面，此孔可以跨在齿的任何部分上。
2、如下图，在飞轮壳上钻一个37/64″（14.7mm）的孔。
3、如下图，用5/8″—18UNF—2A的丝锥攻丝。
