CCD相机知识简介

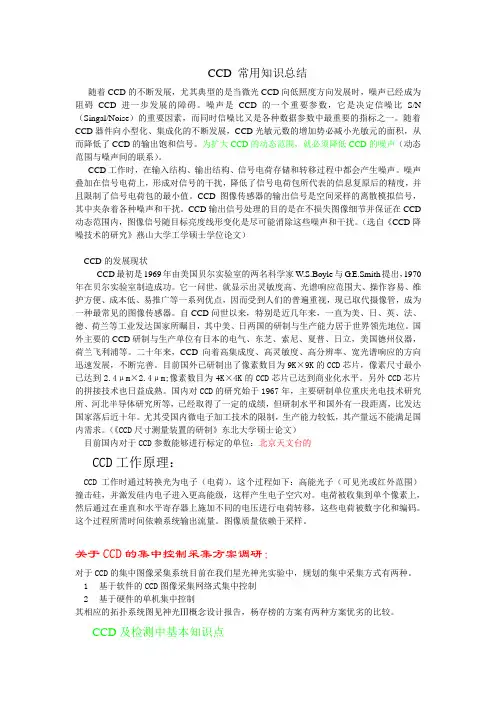

CCD 常用知识总结随着CCD的不断发展，尤其典型的是当微光CCD向低照度方向发展时，噪声已经成为阻碍CCD进一步发展的障碍。

噪声是CCD的一个重要参数，它是决定信噪比S/N （Singal/Noise）的重要因素，而同时信噪比又是各种数据参数中最重要的指标之一。

随着CCD器件向小型化、集成化的不断发展，CCD光敏元数的增加势必减小光敏元的面积，从而降低了CCD的输出饱和信号。

为扩大CCD的动态范围，就必须降低CCD的噪声（动态范围与噪声间的联系）。

CCD工作时，在输入结构、输出结构、信号电荷存储和转移过程中都会产生噪声。

噪声叠加在信号电荷上，形成对信号的干扰，降低了信号电荷包所代表的信息复原后的精度，并且限制了信号电荷包的最小值。

CCD图像传感器的输出信号是空间采样的离散模拟信号，其中夹杂着各种噪声和干扰。

CCD输出信号处理的目的是在不损失图像细节并保证在CCD 动态范围内，图像信号随目标亮度线形变化是尽可能消除这些噪声和干扰。

（选自《CCD降噪技术的研究》燕山大学工学硕士学位论文）CCD的发展现状CCD最初是1969年由美国贝尔实验室的两名科学家W.S.Boyle与G.E.Smith提出，1970年在贝尔实验室制造成功。

它一问世，就显示出灵敏度高、光谱响应范围大、操作容易、维护方便、成本低、易推广等一系列优点，因而受到人们的普遍重视，现已取代摄像管，成为一种最常见的图像传感器。

自CCD问世以来，特别是近几年来，一直为美、日、英、法、德、荷兰等工业发达国家所瞩目，其中美、日两国的研制与生产能力居于世界领先地位。

国外主要的CCD研制与生产单位有日本的电气、东芝、索尼、夏普、日立，美国德州仪器，荷兰飞利浦等。

二十年来，CCD向着高集成度、高灵敏度、高分辨率、宽光谱响应的方向迅速发展，不断完善。

目前国外已研制出了像素数目为9K×9K的CCD芯片，像素尺寸最小已达到2.4μm×2.4μm;像素数目为4K×4K的CCD芯片已达到商业化水平。

CCD参数的基础知识CCD（Charge-Coupled Device）是一种用于图像传感器的技术，被广泛应用于数码相机、摄像机以及其他光学设备中。

CCD参数是指影响图像质量和性能的一系列参数，了解这些参数对于选择和使用CCD设备至关重要。

本文将介绍CCD参数的基础知识，包括感光元件尺寸、像素数量、动态范围、噪声水平等。

1.感光元件尺寸：感光元件尺寸是指CCD芯片上感光元件的物理尺寸，通常以英寸（inch）为单位。

感光元件尺寸越大，可以捕捉到的光线越多，图像质量也越好。

常见的CCD感光元件尺寸有1/2.3英寸、1/1.8英寸、APS-C（1.5英寸）等。

2.像素数量：像素数量是指CCD芯片上感光元件的数量，也就是图像的分辨率。

像素数量越多，图像细节表现越清晰。

常见的CCD像素数量有100万像素、200万像素、1200万像素等。

3.动态范围：动态范围是指CCD芯片能够捕捉到的亮度范围。

动态范围越大，CCD可以同时捕捉到明亮和暗部的细节，图像的对比度和细节丰富度都会更好。

动态范围通常以dB（分贝）为单位表示。

4.噪声水平：噪声是CCD芯片产生的非图像信号，可以分为暗噪声和亮噪声。

暗噪声是指在低光条件下，CCD芯片自身产生的噪声；亮噪声是指在高光条件下，CCD芯片产生的噪声。

噪声水平越低，图像质量越好。

常见的噪声水平有e-（电子）/pixel、dB（分贝）等。

5.曝光时间：曝光时间是指CCD感光元件接收光线的时间长度。

曝光时间越长，CCD可以接收到更多的光线，图像亮度越高。

曝光时间通常以秒为单位。

6.帧率：帧率是指CCD设备每秒处理的图像帧数。

帧率越高，CCD设备可以更快地捕捉连续的图像，适用于快速移动的物体拍摄。

帧率通常以fps（帧/秒）为单位。

7.信噪比：信噪比是指CCD芯片输出信号与噪声之间的比值。

信噪比越高，CCD 输出的图像信号越清晰，噪声干扰越小。

信噪比通常以dB（分贝）为单位。

8.动态响应：动态响应是指CCD芯片对不同亮度的光线变化的反应能力。

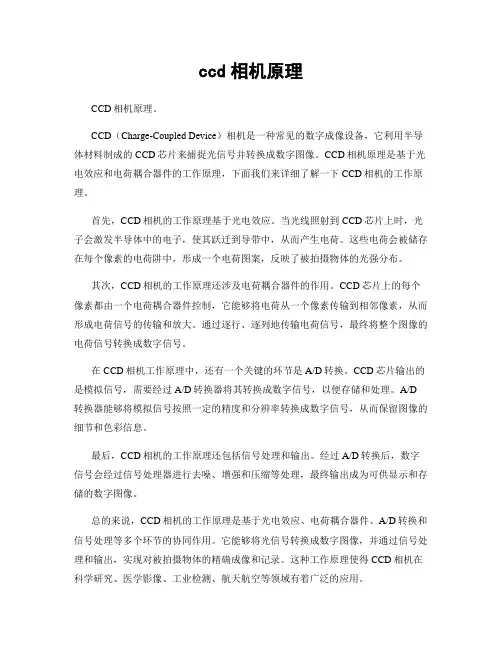

ccd相机原理CCD相机原理。

CCD（Charge-Coupled Device）相机是一种常见的数字成像设备，它利用半导体材料制成的CCD芯片来捕捉光信号并转换成数字图像。

CCD相机原理是基于光电效应和电荷耦合器件的工作原理，下面我们来详细了解一下CCD相机的工作原理。

首先，CCD相机的工作原理基于光电效应。

当光线照射到CCD芯片上时，光子会激发半导体中的电子，使其跃迁到导带中，从而产生电荷。

这些电荷会被储存在每个像素的电荷阱中，形成一个电荷图案，反映了被拍摄物体的光强分布。

其次，CCD相机的工作原理还涉及电荷耦合器件的作用。

CCD芯片上的每个像素都由一个电荷耦合器件控制，它能够将电荷从一个像素传输到相邻像素，从而形成电荷信号的传输和放大。

通过逐行、逐列地传输电荷信号，最终将整个图像的电荷信号转换成数字信号。

在CCD相机工作原理中，还有一个关键的环节是A/D转换。

CCD芯片输出的是模拟信号，需要经过A/D转换器将其转换成数字信号，以便存储和处理。

A/D 转换器能够将模拟信号按照一定的精度和分辨率转换成数字信号，从而保留图像的细节和色彩信息。

最后，CCD相机的工作原理还包括信号处理和输出。

经过A/D转换后，数字信号会经过信号处理器进行去噪、增强和压缩等处理，最终输出成为可供显示和存储的数字图像。

总的来说，CCD相机的工作原理是基于光电效应、电荷耦合器件、A/D转换和信号处理等多个环节的协同作用。

它能够将光信号转换成数字图像，并通过信号处理和输出，实现对被拍摄物体的精确成像和记录。

这种工作原理使得CCD相机在科学研究、医学影像、工业检测、航天航空等领域有着广泛的应用。

希望通过本文的介绍，能够让大家对CCD相机的工作原理有一个更加清晰的认识，为进一步的学习和应用提供帮助。

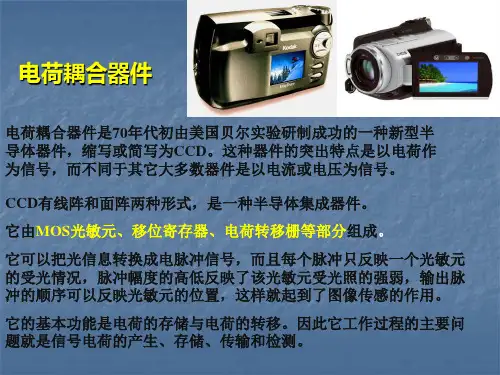

ccd是什么CCD 是电荷耦合器件（Charge-Coupled Device）的缩写。

它是一种使用在图像传感器和高速数据转移领域的技术。

CCD 在图像传感器和摄像机中广泛应用，因为它的可靠性和高质量图像输出。

本文将介绍 CCD 的原理、应用和发展趋势。

一、CCD 的原理CCD 是一种半导体器件，其工作原理基于电荷的轨迹和传输。

CCD 由一系列的电荷传输节点和电极组成。

当光子进入 CCD 的光敏区域时，它会产生电荷。

电荷被控制电极和传输电极捕捉，然后通过电荷耦合和转移来传输到读取电极。

最后，电荷被转换成电压信号并传输到 AD 转换器进行数字化。

CCD 的核心是光敏区域，也称为像素阵列。

每个像素都是一个光敏元件，可以将入射的光子转化为电荷。

这个过程称为光电转换。

光子的能量越高，产生的电荷就越多。

因此，在 CCD 中，每个像素的电荷量可以表示光的强度。

二、CCD 的应用1. 数码相机：CCD 是数码相机中最常用的图像传感器。

它能够捕捉高质量、高分辨率的图像，并提供良好的色彩还原能力。

由于 CCD 能够对光的强度进行准确测量，因此它在摄影领域得到广泛应用。

2. 星空观测：CCD 能够捕捉微弱的星光信号，并转化为可见的图像。

这使得天文学家能够观测到远离地球的星体，研究星体的性质和演化过程。

3. 医学影像：CCD 在医学影像领域发挥着重要作用。

例如，CCD可以用于光学显微镜和内窥镜等设备，捕捉并放大被观察组织的图像。

这对于医生进行疾病诊断和治疗决策至关重要。

4. 太阳能电池板：在太阳能电池板中，CCD 被用作表面缺陷检测工具。

它可以检测表面缺陷，提高太阳能电池板的效率和耐久性。

5. 科学研究：CCD 在科学研究中发挥重要作用。

例如，在光学显微镜和电子显微镜中，CCD 能够捕捉微小的结构和颗粒，并提供高分辨率的图像。

三、CCD 的发展趋势1. 提高分辨率：随着科技的不断进步，对于图像质量的要求也越来越高。

未来的 CCD 将会追求更高的分辨率，以捕捉更多细节和精确的图像。

CCD摄像机的参数介绍及选型原则1. 什么是CCD摄像机？CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

2. CCD摄像机的工作方式被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

3. 分辨率的选择评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。

常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。

一般的监视场合，用400线左右的黑白摄像机就可以满足要求。

而对于医疗、图像处理等特殊场合，用600线的摄像机能得到更清晰的图像。

4. 成像灵敏度通常用最低环境照度要求来表明摄像机灵敏度，黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。

0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱时，推荐使用0.02Lux的摄像机。

与近红外灯配合使用时，也必须使用低照度的摄像机。

另外摄像的灵敏度还与镜头有关，0.97Lux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.参考环境照度：夏日阳光下 100000Lux 阴天室外 10000Lux电视台演播室 1000Lux 距60W台灯60cm桌面 300Lux室内日光灯 100Lux 黄昏室内 10Lux20cm处烛光 10-15Lux 夜间路灯 0.1Lux5. 电子快门电子快门的时间在1/50-1/100000秒之间，摄像机的电子快门一般设置为自动电子快门方式，可根据环境的亮暗自动调节快门时间，得到清晰的图像。

有些摄像机允许用户自行手动调节快门时间，以适应某些特殊应用场合。

CCD芯片就像人的视网膜，是摄像头的核心。

目前市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。

因为芯片生产时产生不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。

在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。

然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。

好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。

个别CCD由于生产车间的灰尘，CCD 靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，如果用于此类工作，一定要仔细挑选。

第二章摄像机的主要技术参数一、CCD尺寸即摄象机靶面。

目前采用的芯片大多数为1/3”和1/4”。

在购买摄像头时，特别是对摄像角度有比较严格要求的时候，CCD靶面的大小，CCD与镜头的配合情况将直接影响视场角的大小和图像的清晰度。

在相同的光学镜头下，成像尺寸越大，视场角越大。

1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。

2 /3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。

1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。

1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。

1/4英寸——靶面尺寸为宽3.2m m*高2.4mm，对角线4mm。

二、CCD像素是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。

CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。

CCD摄像机的功能特征详解CCD（Charge-Coupled Device）摄像机是一种使用CCD作为光电转换元件的摄像机，具有高质量的图像捕捉和视频录制功能。

下面将详细介绍CCD摄像机的功能特征。

1.高分辨率：CCD摄像机可以提供高分辨率的图像和视频，这是由于CCD具有大量的感光单位，可以捕捉到更多的细节。

高分辨率图像对于图像识别、图像分析和图像监控等应用非常重要。

2.高灵敏度：CCD摄像机的CCD感光元件可以接收较少的光信号，并转换为电信号。

因此，它具有较高的灵敏度，可以在较暗的环境下获得清晰的图像。

这使得CCD摄像机非常适用于夜间监控和低光环境下的摄影。

3.低噪声：CCD摄像机在图像获取过程中产生的噪声较少，可以提供清晰、细腻的图像。

这是因为CCD感光元件不受感光材料的颗粒性噪声影响，减少了图像质量的损失。

4.宽动态范围：CCD摄像机具有宽动态范围的特点，可以在亮度差异较大的场景中获取明亮和暗淡的细节，并进行自动曝光调节，避免图像曝光不足或过度曝光。

5. 色彩还原准确：CCD摄像机可以准确还原物体的颜色，使得图像的色彩更加真实自然。

这是由于CCD摄像机具有颜色滤光片（Bayer滤色片）和色彩信号处理电路等组件的存在。

6.快速的图像处理能力：CCD摄像机具有快速的图像采集和处理能力，可以实时地处理图像数据。

这使得CCD摄像机在需要快速反应的场景下非常有用，例如机器视觉、运动分析等应用。

7.大容量存储：CCD摄像机可以将图像和视频数据存储在内置的存储介质（如固态存储卡）或外部存储设备中。

由于CCD摄像机可以产生大量的图像和视频数据，大容量存储对于长时间记录或高分辨率录制至关重要。

8.强大的适应性：CCD摄像机具有广泛的适应性，可以应用于不同的领域和场景，如安防监控、工业检测、医学影像等。

它可以应对各种复杂的光照条件和环境要求，获取高质量的图像和视频。

总结起来，CCD摄像机具有高分辨率、高灵敏度、低噪声、宽动态范围、准确的色彩还原、快速的图像处理能力、大容量存储和强大的适应性等功能特征。

工业CCD相机的功能及参数设置工业CCD相机的功能及参数设置1、同步方式的选择对单台工业CCD相机而言，主要的同步方式有：内同步、外同步、电源同步及等。

其具体功能如下：内同步：利用相机内置的同步信号发生电路产生的同步信号来完成同步信号控制；外同步：通过外置同步信号发生器将特定的同步信号送入相机的外同步输入端，完成满足对相机的特殊控制需要；电源同步(线性锁定，line lock)：用相机的AC电源完成垂直同步。

对于由多个CCD相机构成的图像采集系统，希望所有的视频输入信号是垂直同步的，以避免变换相机输出时出现的图像失真。

此时，可利用同一个外同步信号发生器产生的同步信号驱动多台相机，以实现多相机的同步图像采集。

2.自动增益控制CCD相机通常具有一个对CCD的信号进行放大的视频放大器，其放大倍数称为增益。

若放大器的增益保持不变，则在高亮度环境下将使视频信号饱合。

利用相机的自动增益控制(AGC)电路可以随着环境内外照度的变化自动的调整放大器的增益，从而可以使相机能够在较大的光照范围内工作。

3.背光补偿通常，CCD相机的AGC工作点是以通过对整个视场的信号的平均值来确定的。

当视场中包含一个很亮的背景区域和一个很暗的前景目标时，所确定的AGC工作点并不完全适合于前景目标。

当启动背景光补偿时，CCD相机仅对前景目标所在的子区域求平均来确定其AGC工作点，从而提高了成像质量。

4.电子快门CCD相机一般都具备电子快门特性，电子快门不需任何机械部件。

CCD相机采用电子快门控制CCD 的累积时间。

当开启电子快门时，CCD相机输出的仅是电子快门开启时的光电荷信号，其余光电荷信号则被泄放。

目前，CCD相机的最短电子快门时间一般为1/10000秒；当电子快门关闭时，对NTSC制式相机，其CCD累积时间为1/60秒；对于PAL制式相机，则为1/50秒。

较高的快门速度对于观察运动图像会产生一个“停顿动作”效应，从而大大地增加了相机的动态分辨率。

ccd摄像头参数CCD摄像头是一种使用CCD（Charge-Coupled Device）传感器的摄像头，主要用于捕捉图像和视频。

CCD摄像头的参数影响着图像和视频的质量，下面将详细介绍一些常见的CCD摄像头参数。

1.分辨率：分辨率是CCD摄像头最重要的参数之一，它表示图像或视频的清晰度和细节程度。

分辨率通常以像素为单位表示，例如，1280x720表示水平方向有1280个像素，垂直方向有720个像素。

较高的分辨率意味着更多的像素，能够捕捉更多的细节，但也需要更大的存储空间。

2. 帧率：帧率是指CCD摄像头每秒传输的图像帧数。

常见的帧率包括25fps、30fps和60fps等。

较高的帧率可以提供更流畅的视频，尤其在快速移动的场景中效果更好。

3.曝光时间：曝光时间是指CCD摄像头感光元件暴露于光线下的时间长度，通常以毫秒为单位表示。

较长的曝光时间可以捕捉到更多的光线，适用于低光条件下的拍摄，但也可能导致运动模糊。

4.动态范围：动态范围是指CCD摄像头能够捕捉的亮度范围。

较大的动态范围意味着CCD摄像头能够同时捕捉到非常暗和非常亮的区域，从而提供更真实的图像。

常见的动态范围有60dB、80dB和100dB等。

5.像素大小：像素大小是指CCD摄像头感光元件上每个像素的物理尺寸。

较大的像素大小通常可以捕捉到更多的光线，提供更好的低光性能和更低的噪声水平。

6. 接口类型：CCD摄像头的接口类型决定了它是如何与计算机或其他设备连接的。

常见的接口类型包括USB、Ethernet、HDMI和GigE等。

USB接口是最常见的接口类型，易于使用和安装。

7.自动对焦：自动对焦功能使CCD摄像头能够自动调整焦距，以获得清晰的图像。

它可以根据拍摄对象的距离和位置自动调整焦点，提供更好的拍摄体验。

8.视场角度：视场角度是指CCD摄像头可以捕捉到的水平和垂直角度范围。

较大的视场角度意味着CCD摄像头能够捕捉到更宽广的景象，非常适合于拍摄大范围的场景。

CCD相机的原理及应用1. 前言随着科技的发展和进步，CCD（电荷耦合器件）相机已经成为现代照相技术的重要组成部分之一。

CCD相机在各个领域都得到了广泛的应用，比如数码相机、摄像机、天文学观测、医学成像等。

本文将介绍CCD相机的原理及其在各个领域的应用。

2. CCD相机的原理CCD相机的原理基于光电效应和电荷耦合的技术。

下面将详细介绍CCD相机的工作原理。

2.1 光电效应光电效应指的是光照射到物质上，使得物质中的电子被激发并转化为电荷的过程。

当光照射到CCD芯片上时，光子能量会被吸收并转化为电子能量。

2.2 电荷耦合器件（CCD）CCD是一种能够将光电信号转换为电荷的器件。

它由一系列被称为像元的光电探测器组成，每个像元都能够收集和储存电荷。

CCD芯片上的光电探测器是由掺杂硅制成的，其中引入了所谓的光电探测材料。

当光子照射到探测材料时，它们会激发出电子，并将电子转化为电荷。

2.3 CCD相机的工作原理CCD相机的工作原理可以分为以下几个步骤：1.光线进入相机的镜头，通过透镜系统使光线聚焦到CCD芯片上的像元。

2.光子被探测材料吸收并激发出电子，电子被转化为电荷，并储存在像元中。

3.像元中的电荷被逐行读出，并转换为数字信号。

4.数字信号被传输到图像处理器，然后通过显示器展示出来，形成图像。

3. CCD相机在不同领域的应用CCD相机由于其高灵敏度、高分辨率和低噪声等特点，在各个领域都得到了广泛的应用。

3.1 数码相机CCD相机是数码相机的核心部件之一。

它能够将光线转化为电荷，并通过电信号传输到图像处理器，最终生成数码图像。

数码相机的发展使得摄影变得更加便捷和普及。

3.2 摄像机CCD相机还被广泛应用于摄像机中。

无论是家用摄像机、监控摄像机还是专业摄像机，CCD相机都具备高质量图像和视频输出能力，满足不同用户的需求。

3.3 天文学观测天文学观测是CCD相机的重要应用领域之一。

由于CCD相机可以捕捉远距离星体传来的微弱光线，并提供高分辨率的图像质量，使得科学家能够更好地观测和研究宇宙中的各种天体现象。

CCD（电荷耦合器）摄像头基本知识现在科学级的摄像头比前几年更尖端，应用领域也更广了。

在生物科学领域，从显微镜、分光光度计到胶文件、化学放光探测系统，都用到了CCD的摄像头。

但是很多研究工作者对CCD的指标仍云里雾里。

下面对CCD的一些常见指标进行表述。

常见的CCD一般指：CCD摄像头和插在电脑的采集卡区别数字摄像头与模拟摄像头所有CCD芯片都属于模拟的设备。

当图像进入计算机是数字的。

如果信号在摄像头、采集卡两部分完成数字化的，这个CCD被认为是模拟CCD。

数字摄像头事实上是由内置于摄像头的数字化设备完成数字化过程，这样可以减少图像噪音。

与模拟摄像头相比，数字摄像头提高了摄像头的信噪比、增加摄像头的动态范围、最大化图像灰度范围。

科学级的绝大多数的CCD芯片都是由Kodak、Sony、SIT制造。

评价CCD的基本指标信噪比SNR真实体现摄像头的检测能力。

所有的CCD摄像头的厂家为提高摄像头的性能，都尽力使信号（可达到满井电子的数目）最大同时尽可能减少噪音。

SNR=满井电子/噪音电子=动态范围=最大灰阶=2bit数在相同满井电子的CCD，降低CCD噪音，就能提高CCD的监测能力，热或者暗电流对于CCD都是噪音，噪音在Cool CCD基本都可以被深度致冷的Peltier消除。

在曝光超过5-10秒，CCD芯片就会发热，没有致冷设备的芯片，“热”或者白的像素点就会遮盖图像。

-20度的摄像头可以拍摄不超过5分钟的图像，-40度的摄像头拍摄时间可以超过1小时。

像素面积这个指标是在芯片的一个重要指标。

像素面积越大、对光越灵敏。

因为像素点面积有更多电子，能产生更多信号。

在1/2”、2/3”、1”的芯片上，像素点越大，像素越少。

会影响空间分辨率。

大像素点增加灵敏度、小的像素点增加分辨率。

要提高影像质量就必须增加CCD的像素，因此在CCD尺寸一定的情况下，增加像素就意味着要缩小了像素中的光电二极管。

我们知道单位像素的面积越小，其感光性能越低，信噪比越低，动态范围越窄，因此这种方法不能无限制地增大分辨率，所以，如果不增加CCD面积而一味地提高分辨率，只会引起图像质量的恶化。
