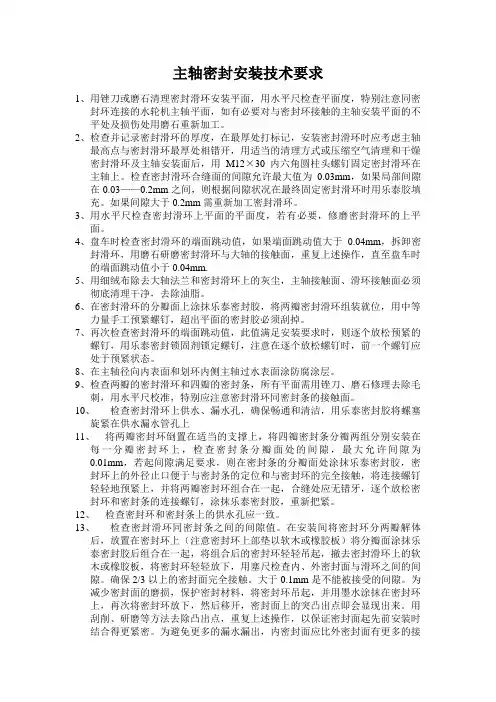

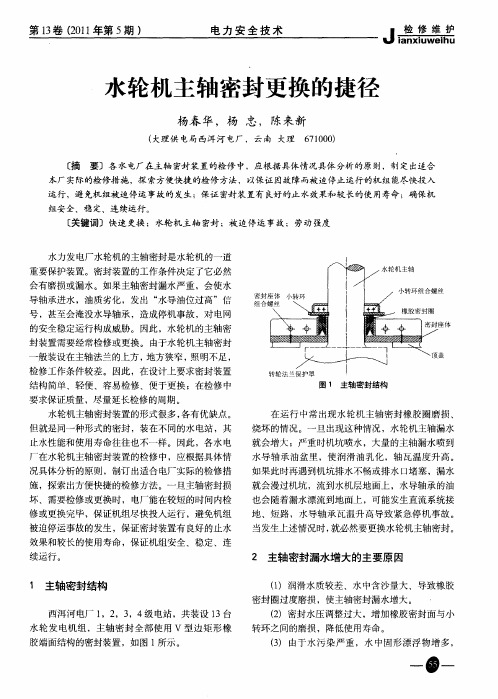

主轴密封安装技术要求1、用锉刀或磨石清理密封滑环安装平面,用水平尺检查平面度,特别注意同密封环连接的水轮机主轴平面,如有必要对与密封环接触的主轴安装平面的不平处及损伤处用磨石重新加工。
2、检查并记录密封滑环的厚度,在最厚处打标记,安装密封滑环时应考虑主轴最高点与密封滑环最厚处相错开,用适当的清理方式或压缩空气清理和干燥密封滑环及主轴安装面后,用M12×30内六角圆柱头螺钉固定密封滑环在主轴上。
检查密封滑环合缝面的间隙允许最大值为0.03mm,如果局部间隙在0.03——0.2mm之间,则根据间隙状况在最终固定密封滑环时用乐泰胶填充。
如果间隙大于0.2mm需重新加工密封滑环。
3、用水平尺检查密封滑环上平面的平面度,若有必要,修磨密封滑环的上平面。
4、盘车时检查密封滑环的端面跳动值,如果端面跳动值大于0.04mm,拆卸密封滑环,用磨石研磨密封滑环与大轴的接触面,重复上述操作,直至盘车时的端面跳动值小于0.04mm.5、用细绒布除去大轴法兰和密封滑环上的灰尘,主轴接触面、滑环接触面必须彻底清理干净,去除油脂。
6、在密封滑环的分瓣面上涂抹乐泰密封胶,将两瓣密封滑环组装就位,用中等力量手工预紧螺钉,超出平面的密封胶必须刮掉。
7、再次检查密封滑环的端面跳动值,此值满足安装要求时,则逐个放松预紧的螺钉,用乐泰密封锁固剂锁定螺钉,注意在逐个放松螺钉时,前一个螺钉应处于预紧状态。
8、在主轴径向内表面和划环内侧主轴过水表面涂防腐涂层。
9、检查两瓣的密封滑环和四瓣的密封条,所有平面需用锉刀、磨石修理去除毛刺,用水平尺校准,特别应注意密封滑环同密封条的接触面。
10、检查密封滑环上供水、漏水孔,确保畅通和清洁,用乐泰密封胶将螺塞旋紧在供水漏水管孔上11、将两瓣密封环倒置在适当的支撑上,将四瓣密封条分瓣两组分别安装在每一分瓣密封环上,检查密封条分瓣面处的间隙,最大允许间隙为0.01mm,若起间隙满足要求,则在密封条的分瓣面处涂抹乐泰密封胶,密封环上的外径止口便于与密封条的定位和与密封环的完全接触,将连接螺钉轻轻地预紧上,并将两瓣密封环组合在一起,合缝处应无错牙,逐个放松密封环和密封条的连接螺钉,涂抹乐泰密封胶,重新把紧。
水利水电工程单元工程施工质量验收评定表及填表说明(下册)水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》(上、下册)根据《水利水电工程单元工程施工质量验收评定标准》(SL 361—2012~SL 637—2012和SL 638—2013、SL 639—2013)评定标准编制,用于水利水电工程单元工程施工质量验收评定工作使用。
上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程;下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。
本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。
本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书,也可作为其他领域相关人员的参考用书。
前言为加强水利工程施工质量管理,根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》(SL 631~SL 637—2012、SL 638~SL 639—2013)和有关施工规程规范。
水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》,便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用,进一步规范单元工程施工质量验收评定工作。
全书分上、下册,总计539个表格。
上册包括土石方工程51个;混凝土工程68个;地基处理与基础工程52个;堤防工程38个。
下册包括水工金属结构安装工程50个;水轮发电机组安装工程83个;水力机械辅助设备系统安装工程45个;发电电气设备安装工程106个;升压变电电气设备安装工程46个。
逐表编写了填表要求。
本书所列表式为通用表式,有关专业人员在使用时可结合工程实际情况,依据设计文件、合同文件和有关标准规定,对相关内容作适当的增减。
在工程项目中,如有SL 631~SL 639标准尚未涉及的单元工程,其质量标准及评定表格,由建设单位组织设计、施工及监理等单位,根据设计要求和设备生产厂商的技术说明书,制定相应的施工、安装质量验收评定标准,并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式(表头、表身、表尾)制定相应质量验收评定、质量检查表格,报相应的质量监督机构核备。
水轮发电机组安装监理实行细则1 总则1.1本细则编制依据:⑴《水轮发电机组安装技术规范(GB8564-88)》。
⑵《水利水电基本建设工程单元工程质量评估标准—水轮发动机组安装工程(SDJ249.3-88)》。
1.2本细则运用于大、中型机级安装,小型机组安装可参照执行。
2 施工准备工作监理2.1承建单位应在机组安装开始前,将机组安装用的X、Y基准线标点及高程点进行测量,并将测量资料上报监理机构。
2.2承建单位应根据设计图纸、协议技术规范和有关施工规程规范,结合工地的现场条件,编制施工组织设计报送监理机构批准。
施工组织设计应涉及下述内容:⑴工程概况。
⑵施工现场布置图。
⑶施工进度计划。
⑷劳动力、材料和制备配置计划。
⑸重点部位施工的技术方案及措施。
⑹施工用电。
⑺安全及文明施工。
⑻管理层组织机构及人员安排。
2.3上述报送文献连同审签意见单均一式4份,经承建单位项目经理(或其授权代表)签署并加盖公章后报送,监理机构审阅后限时返回审签意见单一份,原文献不退回。
审签意见涉及“照此执行”、“按意见修改后执行”、“已审阅”及“修改后重新报送”4种。
2.4除非接到的签意见单,审签意见为“修改后重新报送”,否则承建单位可按期向监理机构申请开工许可证。
监理机构将于接受承建单位申请后24小时内开出相应工程的开许可证或开工批复文献。
2.5假如承建单位未能按期向监理机构报送上述文献,由此导致施工工期延误和其他损失,均由承建单位承担协议责任。
若承建单位在期限内未收到监理机构的审签意见单或批复文献,可视为已报经审阅。
3 施工过程监量3.1承建单位应按照监理机构批准的施工组织设计按章作业、文明施工,同时加强质量和技术管理,作好作业过程资料的记录、收集与整理,并定期向监理机构报送。
3.2承建单位应对工序质量进行自检,在三检合格基础上填报单元工程验收评估表,并经监理验收合格后,方可进行下道工序施工。
3.3重要部位的施工,承建单位应有技术人员、质检人员以及调度人员在施工现场进行技术指导、质量检查和作业调度,同时监理人员必须现场跟踪监理。

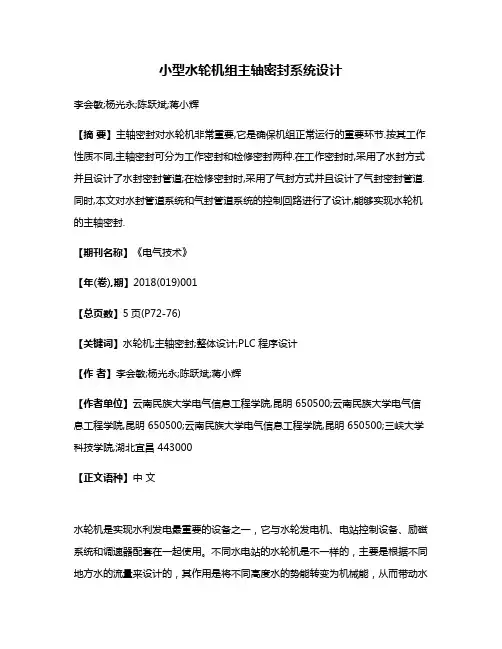

小型水轮机组主轴密封系统设计李会敏;杨光永;陈跃斌;蒋小辉【摘要】主轴密封对水轮机非常重要,它是确保机组正常运行的重要环节.按其工作性质不同,主轴密封可分为工作密封和检修密封两种.在工作密封时,采用了水封方式并且设计了水封密封管道;在检修密封时,采用了气封方式并且设计了气封密封管道.同时,本文对水封管道系统和气封管道系统的控制回路进行了设计,能够实现水轮机的主轴密封.【期刊名称】《电气技术》【年(卷),期】2018(019)001【总页数】5页(P72-76)【关键词】水轮机;主轴密封;整体设计;PLC程序设计【作者】李会敏;杨光永;陈跃斌;蒋小辉【作者单位】云南民族大学电气信息工程学院,昆明 650500;云南民族大学电气信息工程学院,昆明 650500;云南民族大学电气信息工程学院,昆明 650500;三峡大学科技学院,湖北宜昌 443000【正文语种】中文水轮机是实现水利发电最重要的设备之一,它与水轮发电机、电站控制设备、励磁系统和调速器配套在一起使用。
不同水电站的水轮机是不一样的,主要是根据不同地方水的流量来设计的,其作用是将不同高度水的势能转变为机械能,从而带动水轮发电机发电[1-2]。
水轮机的导轴承是水轮机的重要组成部分,它的主要作用是承受由轴传来的径向力和振摆力,固定机组轴线位置,同时确保机组稳定性。
为了确保水导轴承正常工作,必须在水导轴承和转轮之间安装密封装置,以防止压力水从主轴和顶盖之间的缝隙渗漏到机坑内,导致水导轴承不能正常工作,影响机组的正常运行[3-4]。
1 水轮机主轴密封系统管道设计一般来说,水轮机主轴密封按其工作性质的不同,可分为检修密封和工作密封两种[5]。
水轮机工作密封的原理是,尾水通过管道产生符合工作状况的水压力,利用压力水使环形活塞压住与转轮连为一体的不锈钢抗磨环,形成水封密封圈(如图1所示),阻止水流从主轴与顶盖之间的间隙上溢,防止水导轴承被淹。
水轮机检修密封的原理是:空气围带与密封环座、压盖形成气封密封圈(如图1所示),它能防止尾水在尾水位较高时倒灌进入机坑内。
金沙江溪洛渡水电站*岸电站机电设备安装与调试工程(合同编号: ********** 200902 )水导轴承安装安装技术方案审核:*******校核:*******编写:*******中国*****有限公司溪洛渡机电安装项目部二零一一年九月目录水导轴承安装技术方案 (3)1 简述 (3)1.1 安装工程内容 (3)1.2 水导轴承安装工程量安装工程量 (3)1.3 水导轴承结构图 (3)2 施工准备 (3)3 主要质量控制点和质量检测标准 (4)4 施工流程及程序说明 (5)4.1 安装流程图 (5)4.2 施工准备 (5)4.3 施工工艺说明 (6)5 施工工期 (11)6 资源配置 (11)6.1 劳动力计划 (11)6.2 主要安装工器具 (11)7 安全文明生产和安全保证措施 (12)7.1 安全文明生产和现场安全保证措施 (12)水导轴承安装技术方案1 简述1.1 安装工程内容水轮机导轴承本体,包括油箱体、轴瓦支承环、挡油圈、油槽底环、挡油环、支承块、导轴瓦、止推块、可调楔块、间隔板、内置供油环管及喷油支管、油槽盖板的安装;附件安装,包括油位计、呼吸器、瓦温计、油温计、油混水报警装置等;外循环油冷却系统及管路的安装包含在水轮机管道系统安装项目中。
1.2 水导轴承安装工程量安装工程量水导轴承主要安装工程量见表-1。
表-1水导轴承主要安装工程量名称单位数量工程量油箱体项 1轴瓦支承环安装项挡油圈拼焊及安装项 1油槽底环安装项 1支承块安装项 1挡油环安装项 1导轴瓦及止推块预装及安装项 1油槽盖板安装项 1外置油冷器项 1外置油泵台 21.3 水导轴承结构图水导轴承结构图。
2 施工准备1)外冷却器在后方拼装厂内完成清扫、试压工作。
运进厂房,直接吊入相应机组段水轮机机坑里衬凹槽内的安装位置;2)在转轮与水轮机轴联接时,将挡油圈部件运进厂房,放在水轮机轴下端法兰上组合,并焊接成整体。
修磨焊缝并补漆后,用螺栓固定在水导轴颈底部,并在挡油圈与轴颈之间插入方木保护。
水利水电基本建设工程单元工程质量等级评定标准(试行)水轮发电机组安装工程SDJ249.3—88中华人民共和国能源部水利部关于颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249-88(试行)的通知能源水电[1988]10号为了加强水利水电基本建设工程的质量管理,搞好工程质量的控制、检查、评定和工程验收、工程评优等方面的工作,提高工程质量,充分发挥工程效益,能源部与水利部联合颁发《水利水电基本建设工程单元工程质量等级评定标准》SDJ249—88(试行)。
现将有关事项通知如下:一、原水电部(88)水电水建字第5号通知的单元工程质量等级评定标准(一)作为SDJ249.1-88《水工建筑工程》继续有效。
二、现颁发SDJ249.2-88《金属结构及启闭机械安装工程》、SDJ249.3-88《水轮发电机组安装工程》、SDJ249.4-88《水力机械辅助设备安装工程》、SDJ249.5-88《发电电气设备安装工程》、SDJ249.6—88《升压变电电气设备安装工程》等。
本标准自1989年4月1日起试行。
各单位在试行本标准过程中,如发现问题,请将意见函告能源部水电开发司或水利部建设开发司。
1988年12月12日说明一、为了加强水利水电基本建设工程质量管理,统一质量检验、评定方法,搞好工程质量的评比工作,特制定本标准。
二、本标准编制的依据是:1.国家颁发的《水轮发电机组安装技术规范》(GB8564-88),以下简称《规范》;2.部颁施工验收规范,技术标准,质量管理制度和质量评定方法。
三、本标准适用于水利水电工程中下列条件之一的水轮发电机组安装工程质量等级评定:1.单机容量为3MW及以上;2.水轮机为混流式、冲击式时,转轮名义直径1.0m及以上;3.水轮机为轴流式、斜流式、贯流式时,转轮名义直径1.4m及以上。
抽水蓄能可逆式机组和小型水轮发电机组可参照本标准执行。
四、水轮发电机组安装工程项目按以下规定划分:1.单元工程:指组成分部工程的,由几个工种施工完成的最小综合体。
水轮发电机组安装技术规范GB 8564-20031、设备基础垫板的埋设,其高程偏差一般不超过 -5 mm ~ 0 mm,中心和分布位置偏差一般不大于10 mm,水平偏差一般不大于1 mm/m。
2、机组中心或圆度,其测量误差一般应不大于0.05 mm;3、严密性试验时,试验压力为实际工作压力,保持8h,无渗漏现象。
4、设备容器进行煤油渗漏试验时,至少保持4h,应无渗漏现象,容器作完渗漏试验后一般不宜再拆卸。
5、转轮室圆度各半径与平均半径之差,不应超过叶片与转轮室设计平均间隙的±10%6、转轮叶片外缘±10%设计间隙7、下止漏环±0.10mm8、转轮直径D D<3000,允许偏差0.259、对于推力头装在水轮机轴上的机组,主轴和转轮吊入机坑后的放置高程,应较设计高程略高,以使推力头套装后与镜板有2mm~5mm的间隙。
主轴垂直度偏差一般不大于0.05mm/m。
10、转轮直径D<3000,高程混流式±1.5,轴流式0~+211、机组联轴后两法兰组合缝应无间隙,用0.03 mm塞尺检查,不能塞入。
12、导叶端面间隙应符合设计要求。
导叶止推环轴向间隙不应大于该导叶上部间隙值的50%,导叶应转动灵活。
13、导叶关闭圆偏差应符合设计要求。
连杆应调水平,两端高低差不大于1mm。
测量并记录两轴孔间的距离。
14、叶立面间隙,在用钢丝绳捆紧的情况下,用0.05mm塞尺检查,不能通过。
15、水导及主轴密封安装,轴瓦应符合下列要求:a) 橡胶轴瓦表面应平整、无裂纹及脱壳等缺陷;巴氏合金轴瓦应无密集气孔、裂纹、硬点及脱壳等缺陷,瓦面粗糙度应小于0.8 mm的要求;b) 橡胶瓦和筒式瓦应与轴试装,总间隙应符合设计要求。
每端最大与最小总间隙之差及同一方位的上下端总间隙之差,均不应大于实测平均总间隙的10%;c) 筒式瓦符合a)、b)两项要求时,可不再研刮;分块瓦按设计要求确定是否研刮;d) 轴瓦研刮后,瓦面接触应均匀。

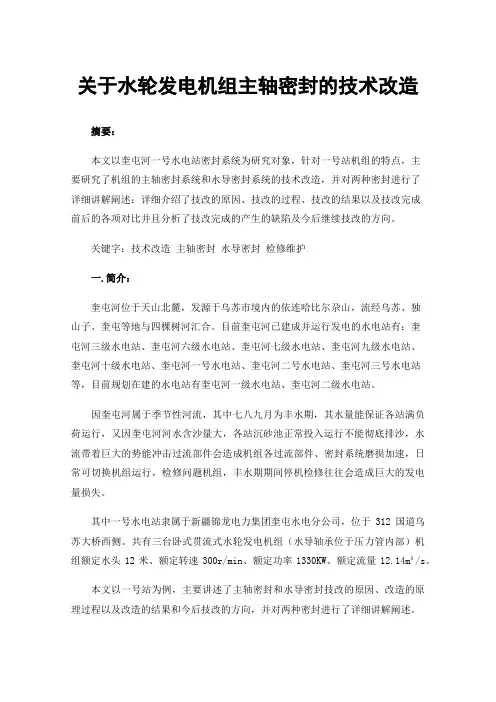

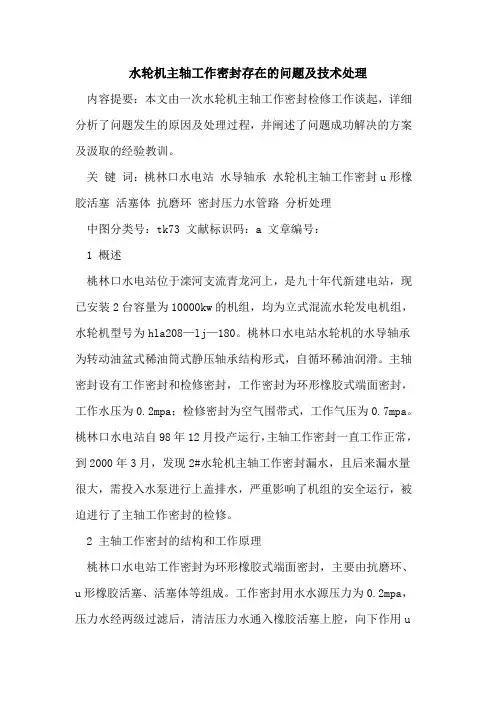

关于水轮发电机组主轴密封的技术改造摘要:本文以奎屯河一号水电站密封系统为研究对象,针对一号站机组的特点,主要研究了机组的主轴密封系统和水导密封系统的技术改造,并对两种密封进行了详细讲解阐述:详细介绍了技改的原因、技改的过程、技改的结果以及技改完成前后的各项对比并且分析了技改完成的产生的缺陷及今后继续技改的方向。
关键字:技术改造主轴密封水导密封检修维护一.简介:奎屯河位于天山北麓,发源于乌苏市境内的依连哈比尔尕山,流经乌苏、独山子、奎屯等地与四棵树河汇合。
目前奎屯河已建成并运行发电的水电站有:奎屯河三级水电站、奎屯河六级水电站、奎屯河七级水电站、奎屯河九级水电站、奎屯河十级水电站、奎屯河一号水电站、奎屯河二号水电站、奎屯河三号水电站等,目前规划在建的水电站有奎屯河一级水电站、奎屯河二级水电站。
因奎屯河属于季节性河流,其中七八九月为丰水期,其水量能保证各站满负荷运行,又因奎屯河河水含沙量大,各站沉砂池正常投入运行不能彻底排沙,水流带着巨大的势能冲击过流部件会造成机组各过流部件、密封系统磨损加速,日常可切换机组运行,检修问题机组,丰水期期间停机检修往往会造成巨大的发电量损失。
其中一号水电站隶属于新疆锦龙电力集团奎屯水电分公司,位于312国道乌苏大桥西侧。
共有三台卧式贯流式水轮发电机组(水导轴承位于压力管内部)机组额定水头12米、额定转速300r/min、额定功率1330KW、额定流量12.14m³/s。
本文以一号站为例,主要讲述了主轴密封和水导密封技改的原因、改造的原理过程以及改造的结果和今后技改的方向,并对两种密封进行了详细讲解阐述。
二.技改的原因针对一号站来说机组密封系统的密封性、完好性往往会成为这一年度丰水期发电量的关键因素,而丰水期的发电量基本决定了本年度的发电量,是决定能否能完成本年度发电任务的关键因素。
一号站密封系统主要有两方面:机组的主轴密封和水导密封两大块。
主轴密封的主要作用:机组运行时会产生少量漏水,这些漏水会沿着主轴与固定部件之间的间隙流出压力管,妨碍其他设备的正常运行,因此必须在主轴上设置止漏密封装置。
水导轴承与主轴密封安装技术
要求(标准版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位:______________________
姓名:______________________
日期:______________________
编号:AQ-SN-0931
水导轴承与主轴密封安装技术要求(标准
版)
1)导轴瓦进行研刮时,导轴承、轴颈摩擦面应用无水酒精擦拭干净。
轴瓦研刮现场应通风良好,防尘、消防设备应齐全。
2)导轴承和密封件吊放于支持盖(或顶盖)内时,应按安装顺序排列整齐、放平、垫稳。
3)零部件存放及安装地点,应有足够照明,并应配备必要的电压不大于36V的安全行灯。
4)导轴瓦安装前应对油槽进行清扫,擦拭油污时不宜使用易留有线头等残留物的材料。
5)导轴承油槽做煤油渗漏试验时,应做好防漏、防火安全保护,不应将任何火种带入工作场所。
机坑内不得进行电焊或电气试验。
6)轴瓦吊装方法应稳妥可靠,单块瓦重在40kg以上者,应采
用手拉葫芦等机械方法吊运。
7)导轴承油槽上端盖安装完成后,应对密封间隙进行防护。
8)在水轮机转动部分进行电焊作业时,应安装专用接地线,以保证转动部分处于良好的接地状态。
9)密封装置安装应排除作业部位的积水、油污及杂物。
与其他工作上下交叉作业时,中间应设防护板。
10)使用手拉葫芦安装导轴承或密封装置时,手拉葫芦应固定牢靠,部件绑扎应牢靠,吊装应平稳,工作人员应服从统一指挥。
