（四）、用选取的fault stick 建立断层在Petrel 或其它的地震工作站中都可以得到Fault stick ，这些stick 描述的是断层的表面。
在这个练习中，我们要把fault stick 转化成key pillar 。
操作步骤1．从输入列表栏，将“Fault stick ”文件夹中fault stick 显示出来。
2．根据要模拟的断层的类型选取pillar 的形状：垂线形、直线形、铲形或是曲线形。
3．点击工具栏里的选择对象工具。
4．选中断层中的部分fault stick ，同时按住shift 键。
5．点击用选取的fault stick 建立断层的图标，这样就会沿着选中的fault stick 生成key pillar 。
6．若以前已经在新断层中建立了key pillar ，就只需做些必要的修改，按照以前操作中所讲的程序继续往下进行。
7．对需要连接的断层进行连接。
8．继续建立文件夹中的其它断层。
（五）、利用全部fault stick 建立断层可以选取代表一个断层的全部fault stick ，并使Petrel 用fault stick 的序数作为输入。
这是一个快速的方法，但必须要求这些fault stick对断层而言具有代表性，也就是说不含有噪音（noise）。
操作步骤1．从输入列表栏，将“Fautl stick”文件夹中fault stick显示出来。
2．根据要模拟的断层的类型选取pillar的形状：垂线形、直线形、铲形或是曲线形。
3．点击工具栏里的选择对象工具。
4．选中断层中的全部fault stick。
保证Petrel资源管理器是开的，并且在3D窗口中点击的断层在Petrel资源管理器中是被激活的。
5．点击用fault stick、表面或解释结果建立断层的图标，这样就会沿着选中的断层生成key pillar。
6．若以前已经在新断层中建立了key pillar，就只需做些必要的修改，并按照以前练习中所讲的程序继续往下进行。
PETREL操作流程1.前期数据准备地震数据体，断层线FAULT LINS OR 断层棍FAULT STICKS，FAULTPOL YGONS，数字化的等值线。
工区内各井的坐标，顶深，海拔，底深（完钻井深），东西偏移，方位角，倾角，砂岩分层数据，砂层等厚图，测井曲线（公制单位），单井相，各层沉积相图，砂岩顶面构造图，单井岩性划分，测井解释成果表，含油面积图。
（在编辑数据的过程中，命名文件时最好数据文件名都和井名一致）2.数据加载①加载井口数据（WELL HEADERS）WELL_NAME X Y KB TOP BOTTOM SYMBOL井名X坐标Y坐标海拔顶深底深（完钻）井的类型②加载井斜数据（WELL PATH）第一种数据格式MD TVD DX DY AZIM INCL斜深垂深东西偏移南北偏移方位角倾角第二种数据格式MD INCL AZIM第三种数据格式TVD DX DY（单井用WELL LOGS，多井加井斜可用PRODUCTION LOGS）③加载分层数据（WELL TOPS）（包括断点数据）MD WELLPOINT 层名WELL NAME-1500 HORIZON Nm31 NP1-1600 FAULT Nm32 NP1以WELL TOPS加载之后删除系统的缺省项，新建4项，对应输入数据的列，名称进行编辑，Sub-sea Z values must be negative!(低于海平面的Z值都为负)，该选项在编辑时不要选中④加载测井曲线（WELL LOGS）LAS格式文件MD RESIS AC SP GR曲线采用0.125m的点数据（1m8个点数据），注意有的曲线单位要由英制转换为公制，如：AC 英制单位μs/in要换成工制单位μs/m，再用转换程序转换为LAS格式文件进行输入，以提高数据的加载速度。
如果有孔渗饱数据，按相同格式依次排列即可。
在/INPUT DATA中设置数据的排列顺序，曲线内容较多，系统缺省项只有MD，所以要用SPECIFY TO BE LOADED定义新的曲线，对应加载数据的列数，名称和属性进行编辑。
一、启动Petrel每个公司启动Petrel软件内容是不同的。
在这个过程中使用一个bitlock来运行Petrel，通过使用下面的程序描述来打开软件。
1. 双击桌面上的Petrel 图标启动Petrel。
2. 如果正在使用bitlock，并且是第一次运行Petrel，在执行Petrel运行前会出现一个Petrel的介绍窗口。
3. 打开Gullfaks_Demo项目。
点击文件>打开项目，从项目目录中选择Gullfaks_Demo.pet。
4. 复制项目：选择文件>另存为，可以保存数据到你的学员目录，给项目命一个新名，如Ex-1，按保存。
二、界面介绍（一）、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的“文件”、“编辑”、“视图”、View等下拉菜单，以及一些用于打开、保存project的标准工具，在菜单条下面的工具条里还有更多工具。
在Petrel里，工具条还包含显示工具。
此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel 相关的功能。
后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。
练习步骤1. 点击上面工具条中的每一项看会出现什么。
你可以实践一些更感兴趣的选项。
2.将鼠标在第二个工具条中的按钮上慢慢移动。
将会出现描述每一个按钮功能的文本出现。
3．点击“What's This”按钮，然后再点击其它的某个按钮。
将会现该按钮的功能的更详细的描述。
（二）、Petrel资源管理器Petrel资源管理器(左上角)跟任何PC机上的windows资源管理器一样工作。
通过点击加号、减号可以打开和关闭文件夹。
你可能注意到Petrel资源管理器下面的卡片，这些卡片可以从一个文件组移到另一个。
你将花费大部分时间在输入和建模卡片上。
练习步骤1. 点击输入卡片。
2. 展开文件夹显示其内容。
3. 右键点击文件夹有效的选项，从选项列表中选择设置，弹出一个窗口，支持文件夹的几个有效功能选项。
![[阿果石油网]petrel教程](https://uimg.taocdn.com/aa73d6c949649b6649d7470a.webp)
1、导入数据Wellheads井头数据Welltop分层数据Welllog测井数据附测井名称2、分层Map windowSection window显示测井曲线层拉平，比例尺去掉充填：填充颜色把单一颜色调为彩色制作、应用模板调整分层线位置、增加分层线插入一个地层3、聚类分析设置分成几类岩性加入聚类改名，改数据类型填充显示填充把岩相解释放到曲线之间手动调整岩相（可不用吸管，选中刷子，在岩相上右键）4、断层分析加载断层数据（faultsticks）加载网格文件定义断层模型制作断层模型（选中下图的faultmodeling,并选中导入的fault,然后点击下图中最右边那个快捷键）微调断层模型连接两个断层自动连接断层划定范围可用划定范围5、分层调整颜色显示边框显示网格细分小层细分第二个小层插入第三个小层制作平面制作边界1制作边界方法2（画边界）制作surface设置颜色做另外两个层的surface6、make zones Make zonesLayering7、属性建模建立模型数据分析调整网格框住所有井建立相模型（点击“ok”后，一直点“是”）建立孔隙度模型（注意把两条曲线拉在一起，与前面的相模型建立时的数据分析拉动曲线一样）（此处如果在zones那里选择的是所有层一起调整，调整时不好调，则可复制zones,再粘贴到每个小层里面去，方法同这一步复制face一样）建立物性参数模型NTG的计算（右边的快捷按钮可以播放显示相关信息）可选择性显示（只显示砂岩、泥岩）制作、播放、显示剖面平滑数据Polygons为map窗口分小层平滑处理。

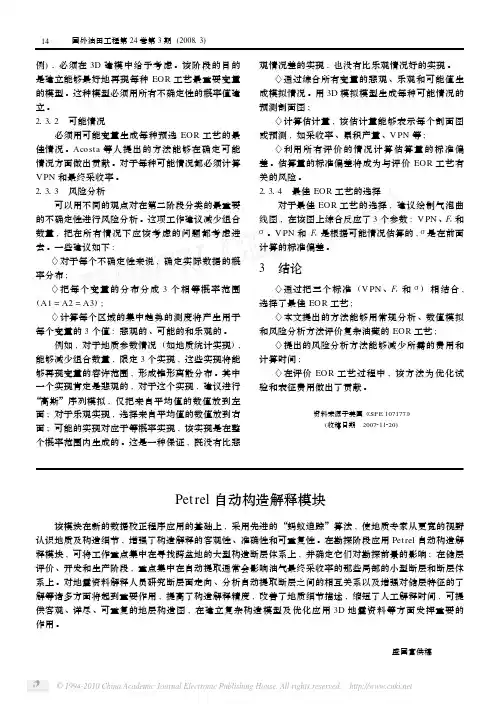

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. 例),必须在3D 建模中给予考虑。
该阶段的目的是建立能够最好地再现每种EOR 工艺最重要变量的模型。
这种模型必须用所有不确定性的概率值建立。
21312 可能情况必须用可能变量生成每种预选EOR 工艺的最佳情况。
Aco sta 等人提出的方法能够在确定可能情况方面做出贡献。
对于每种可能情况都必须计算V PN 和最终采收率。
21313 风险分析可以用不同的观点对在第二阶段分类的最重要的不确定性进行风险分析。
这项工作建议减少组合数量,把在所有情况下应该考虑的问题都考虑进去。
一些建议如下:◇对于每个不确定性来说,确定实际数据的概率分布;◇把每个变量的分布分成3个相等概率范围(A1=A2=A3)◇计算每个区域的集中趋势的测度将产生用于每个变量的3个值:悲观的、可能的和乐观的。
例如,对于地质参数情况(如地质统计实现),能够减少组合数量,限定3个实现,这些实现将能够再现变量的容许范围,形成锥形离散分布。
其中一个实现肯定是悲观的,对于这个实现,建议进行“高斯”序列模拟,仅把来自平均值的数值放到左面;对于乐观实现,选择来自平均值的数值放到右面;可能的实现对应于等概率实现,该实现是在整个概率范围内生成的。
这是一种保证,既没有比悲观情况差的实现,也没有比乐观情况好的实现。
◇通过综合所有变量的悲观、乐观和可能值生成模拟情况。
用3D 模拟模型生成每种可能情况的预测剖面图;◇计算估计量,该估计量能够表示每个剖面图或预测,如采收率、累积产量、V PN 等;◇利用所有评价的情况计算估算量的标准偏差。
估算量的标准偏差将成为与评价EOR 工艺有关的风险。
21314 最佳EOR 工艺的选择对于最佳EOR 工艺的选择,建议绘制气泡曲线图,在该图上综合反应了3个参数:V PN 、F r 和σ。
1. surface和horizon有何差别?
答：surface和horizon都是面，不过horizon是在3Dgrid里面的面而已，呵呵。
2. 通常如果要连接的两个Key Pillar是重合的话,连接起来很简单,只需要选中,点连接就可
以了,可是如果两根Key Pillar 长度不同,或者不重合,手动调节总是会改变断面的形态,还有如果两条断层交叉的话又该如何连接呢?
答：两根Key Pillar 长度不同,或者不重合: truncate Pillar 削接
两条断层交叉：AB断层将A从相交处断开在B上在相交处新建Pillar 然后把A的两段连接在这个Pillar上
truncate Pillar 削接
之间还是“黄绿色”
（上
注意，在使用了削接操作过后，两个断层的pillar只有一个交点，如下图：
该削接操作应该是一个特殊的连接操作，但是在网格化操作时候，若是使用了削接操作
软件会自动闭合（如下图所示），但是必须把削接的断层设置成为主要断层，用操作。
注意：在进行网格化时候，必须要将工区封闭，也就是说必须给工区定义一个封闭的区间，
只有区间内才进行网格化操作。
（将该工区内主要断层用操作，主要断层方向是一致
的），将垂直于主断层的断层用操作。
两条主断层之间最好用趋势线连接
（操作）如果断层做为封闭边界，要对封闭的断层进行平滑（
操作）。
注意：在添加趋势线的时候，注意有没有出现比较畸形的网格，如
就是一个畸形的网格，说明，这条趋势线是不正确的。
（应该去除）。
（这个是合理的趋势线生成的网格）。
1、导入数据Wellheads井头数据Welltop分层数据Welllog测井数据附测井名称2、分层Map windowSection window显示测井曲线层拉平，比例尺去掉充填：填充颜色把单一颜色调为彩色制作、应用模板调整分层线位置、增加分层线插入一个地层3、聚类分析设置分成几类岩性加入聚类改名，改数据类型填充显示填充把岩相解释放到曲线之间手动调整岩相（可不用吸管，选中刷子，在岩相上右键）4、断层分析加载断层数据（faultsticks）加载网格文件定义断层模型制作断层模型（选中下图的faultmodeling,并选中导入的fault,然后点击下图中最右边那个快捷键）微调断层模型连接两个断层自动连接断层划定范围可用划定范围5、分层调整颜色显示边框显示网格细分小层细分第二个小层插入第三个小层制作平面制作边界1制作边界方法2（画边界）制作surface设置颜色做另外两个层的surface6、make zones Make zonesLayering7、属性建模建立模型数据分析调整网格框住所有井建立相模型（点击“ok”后，一直点“是”）建立孔隙度模型（注意把两条曲线拉在一起，与前面的相模型建立时的数据分析拉动曲线一样）（此处如果在zones那里选择的是所有层一起调整，调整时不好调，则可复制zones,再粘贴到每个小层里面去，方法同这一步复制face一样）建立物性参数模型NTG的计算（右边的快捷按钮可以播放显示相关信息）可选择性显示（只显示砂岩、泥岩）制作、播放、显示剖面平滑数据Polygons为map窗口分小层平滑处理。
如何自动做断层的识别——教你用petrel实现心中若有桃花源，何处不是水云间。
断层是地壳受力发生断裂，沿断裂面两侧岩块发生的显著相对位移的构造。
断层的地质构造识别，对油气藏的勘探有重要意义。
在油气藏勘探中，一般首先会绘制一幅地震的剖面图，如下图：怎样识别出其中的断层呢？全凭人眼看，手画吗？显然效率太低了。
还好有专业软件petrel 帮助你自动化地绘制出断层。
01导入一个地震体首先通过new seismic survey选项导入一个地震体。
然后选择realize将地震体缩小。
在Realization quality 选integer 8 bit，点realize。
就像下图的配置：最后得到了一个缩小的地震体。
就像下面的剖面图：02.构造平滑导入地震体之后，为了后面自动识别的可靠性，需要去掉小的褶皱等无关的信号。
这就需要构造平滑。
点击volume attributes（体属性）进行配置，在配置框中选择structual methods的structural smoothing进行构造平滑。
这样就出现了新的数据体。
平滑后的效果就像这样：03.做方差体均值方差体在前面平滑的数据体基础上，点击volume attributes进行配置。
使用variance属性进行方差追踪。
得到了新的数据体：就像这样的效果：04.通过蚂蚁体追踪断层在前一步方差体的基础上，使用structural对蚂蚁体追踪设为主动模式。
在追踪的断层还可以通过下面的圈来筛除。
其中的圈代表断层的方位，dip是倾角,azimuth是方位。
涂黑的部分就是不追踪的断层，比如最里层代表水平的断层，一般就不会追踪。
下图就是根据工区的实际情况，选择不追踪的断层。
比如断层主要看南北方向的，就把东西方向的涂黑，一般不图外层（因为南北向的倾角较大）。
如下图：或点击OK后就会自动生成蚂蚁体追踪的结果：蚂蚁追踪的断层效果：下面是在三维中的效果05.断层面自动提取小块在二维剖面追踪出断层线后，还可以在三维绘制出断层面。
如何自动做断层的识别——教你用petrel实现
心中若有桃花源，何处不是水云间。
断层是地壳受力发生断裂，沿断裂面两侧岩块发生的显著相对位移的构造。
断层的地质构造识别，对油气藏的勘探有重要意义。
在油气藏勘探中，一般首先会绘制一幅地震的剖面图，如下图：
怎样识别出其中的断层呢？全凭人眼看，手画吗？显然效率太低了。
还好有专业软件petrel 帮助你自动化地绘制出断层。
01导入一个地震体
首先通过new seismic survey选项导入一个地震体。
然后选择realize将地震体缩小。
在Realization quality 选integer 8 bit，点realize。
就像下图的配置：
最后得到了一个缩小的地震体。
就像下面的剖面图：
02.构造平滑
导入地震体之后，为了后面自动识别的可靠性，需要去掉小的褶皱等无关的信号。
这就需要构造平滑。
点击volume attributes（体属性）进行配置，
在配置框中选择structual methods的structural smoothing进行构造平滑。
这样就出现了新的数据体。
平滑后的效果就像这样：
03.做方差体均值方差体
在前面平滑的数据体基础上，点击volume attributes进行配置。
使用variance属性进行方差追踪。
得到了新的数据体：
就像这样的效果：
04.通过蚂蚁体追踪断层
在前一步方差体的基础上，使用structural
对蚂蚁体追踪设为主动模式。
在追踪的断层还可以通过下面的圈来筛除。
其中的圈代表断层的方位，dip是倾角,azimuth是方位。
涂黑的部分就是不追踪的断层，比如最里层代表水平的断层，一般就不会追踪。
下图就是根据工区的实际情况，选择不追踪的断层。
比如断层主要看南北方向的，就把东西方向的涂黑，一般不图外层（因为南北向的倾角较大）。
如下图：
或
点击OK后就会自动生成蚂蚁体追踪的结果：
蚂蚁追踪的断层效果：
下面是在三维中的效果
05.断层面自动提取小块
在二维剖面追踪出断层线后，还可以在三维绘制出断层面。
点击Fracture Modeling标签下的Fault extraction
在弹出窗口选择蚂蚁体追踪的结果，点击：extract fault就可以提取断层面了。
然后就生成了断层面的结果
效果就像下面这样：
06.小结
蚂蚁追踪断层是一项非常成熟的技术，而且效果很好，可以识别不同规模的断层。
不过回顾前面的结果，其实这个图中有些断面还是不太清晰，以后还可以通过深度学习算法进行加强。
